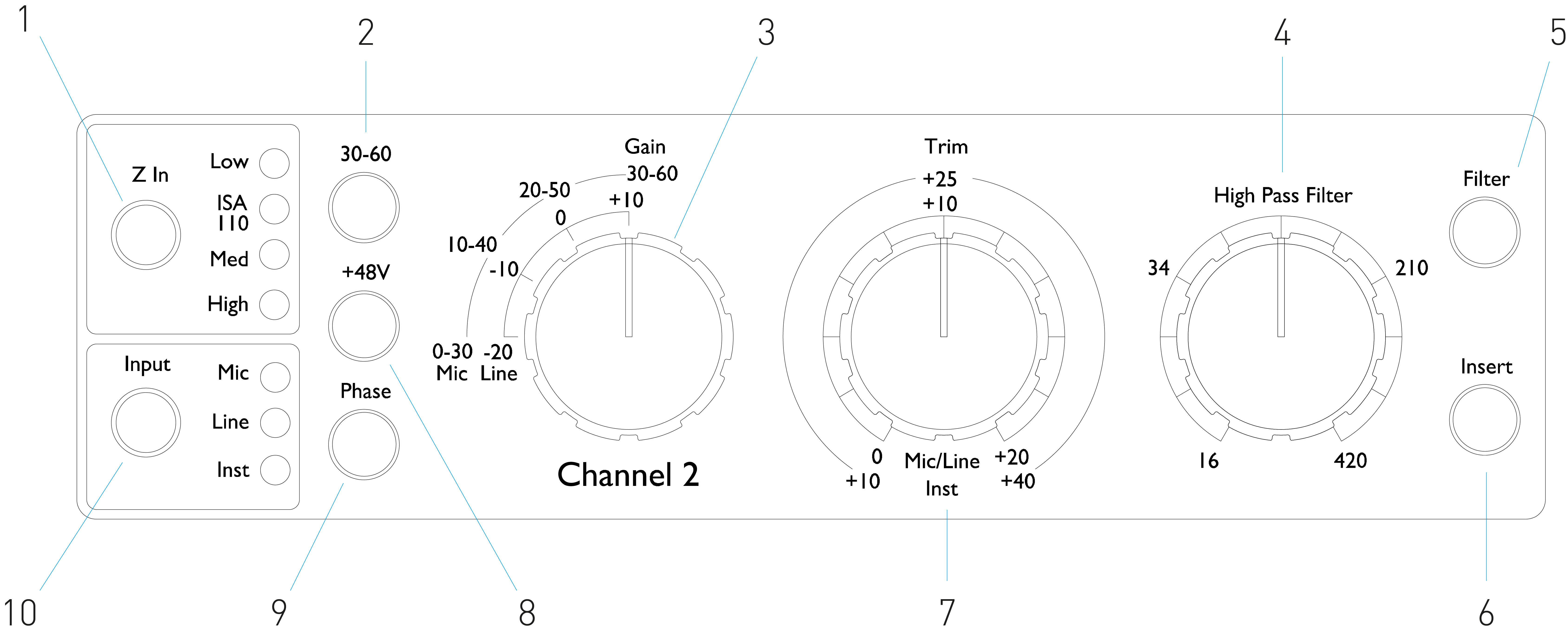

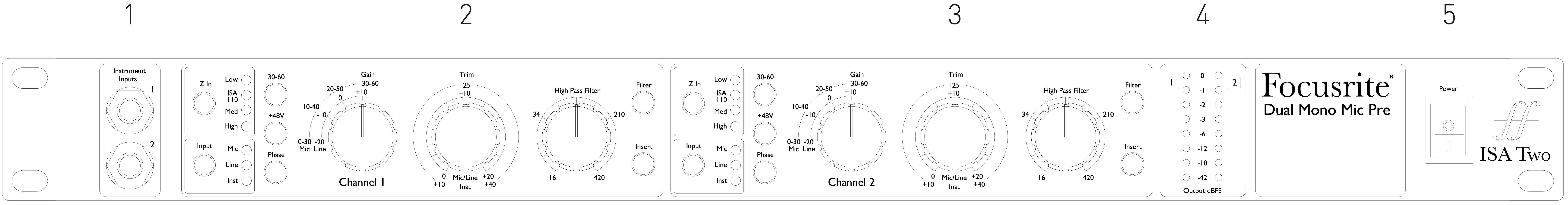

Impedância de entrada do microfone (Entrada Z) seleção
-
Seleciona o alto (30-60 dB) faixa de ganho do microfone na chave Gain
-
Microfone/linha escalonado de 10 dB Ganho interruptor Mic: 0-30 / 30-60 Linha: -20 +10
-
Potenciômetro de frequência roll-off do filtro
-
Aplica o passa-alto de frequência variável Filtro para a entrada selecionada
-
Muda o externo Inserir retornar ao caminho do canal
-
Entrada Aparar pote Mic/Linha: 0 +20 dB Instrumento: +10 +40 dB
-
Aplica-se +48V alimentação fantasma para a entrada de microfone XLR
-
Inverte a polaridade (Estágio) da entrada selecionada
-
Entrada seleção de fonte
O Entrada O botão seleciona a fonte de entrada para o caminho do canal principal: Mic/Linha/Instrumento.
Pressionando Estágio inverte a polaridade da entrada selecionada. Isso pode ser útil quando vários microfones são usados próximos (ou seja, em um kit de bateria).
O Ganho interruptor ajusta o ganho do microfone em passos de 10 dB. Sua faixa é de 0 a 30 dB ou de 30 a 60 dB quando o 30–60 interruptor é pressionado. Um adicional de 0–20 dB de ajuste de ganho contínuo está disponível usando o Aparar ao controle.
Cuidado
Para evitar um salto excessivo no nível, é recomendado que a chave de ganho escalonada seja colocada no mínimo antes de pressionar a chave 30-60.
Antes de iniciar uma gravação, coloque o controle Trim próximo à posição central. Isso permitirá algum ajuste gradual de ganho para cima ou para baixo sem o uso do controle escalonado.
Pressionando o +48V O botão aplica alimentação fantasma à entrada de microfone XLR. Esta chave não afeta as entradas de linha ou instrumento.
Se você não tiver certeza se o seu microfone requer alimentação fantasma, consulte o manual. Certos microfones (principalmente microfones de fita e não balanceados) podem ser danificados pela aplicação de alimentação fantasma.
O Ganho O interruptor ajusta o ganho entre -20 dB e +10 dB em passos de 10 dB. O ajuste contínuo de ganho de até 20 dB pode ser adicionado usando o Aparar ao controle.
A entrada do instrumento é feita através de um conector mono padrão de 1/4” (DI) no painel frontal. O nível é definido usando o Aparar controle e é continuamente ajustável de +10 dB a +40 dB.
Com a entrada Mic selecionada, pressionando o botão Entrada Z O botão percorre as quatro opções de impedância de entrada do pré-amplificador do transformador. Os valores são mostrados na tabela.
Dica
Para obter informações sobre seleção de impedância, consulte Impedância de entrada do pré-amplificador.
A impedância de entrada da linha é fixada em 10 kΩ e não é afetada pela chave Z In.
Pressionar o botão Filtro insere o filtro passa-alta de 18 dB/oitava no caminho do canal; ele é aplicado a qualquer entrada selecionada. O controle do filtro passa-alto permite que a frequência de roll-off seja definida na faixa de 16 Hz a 420 Hz.
Dica
O filtro é útil para remover quaisquer baixas frequências indesejadas, por exemplo, ruído transmitido através de pedestais de microfone montados no chão, etc.
Pressionando Inserir coloca o sinal Insert Return no caminho do canal antes do conector Output, permitindo a inclusão de unidades de efeitos externas.
O Insert Send está sempre disponível e é posterior aos controles de entrada Gain e Filter & Phase.
Os medidores LED indicam o nível nos conectores de saída do canal. A escala está em dBFS, ou seja, o nível em dB, relativo à saída máxima (alcançada quando o LED '0' acende).
A calibração padrão é '0' para indicar um nível de sinal de 22 dBu
O nível em que o LED '0' acende pode ser ajustado usando o Calibração do Medidor de Pico pote no painel traseiro. A configuração padrão de 0 dBFS = 22 dBu ocorre quando o botão está em sua posição central de retenção.
Girar o potenciômetro define o valor entre 0 dBFS = 16 dBu (totalmente no sentido anti-horário) e 0 dBFS = 24 dBu (totalmente no sentido horário).
-

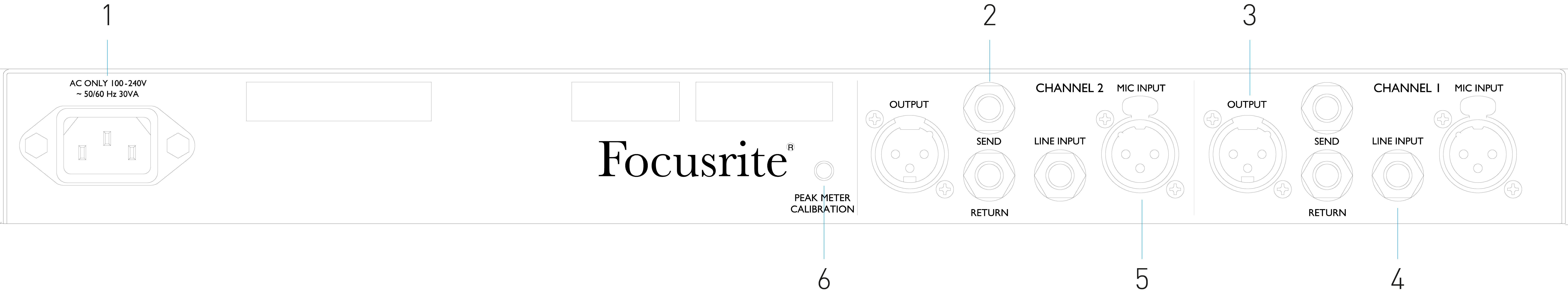

Entrada de rede
-
Inserir Enviar e Devolver
-
Saída do canal
-
Linha de entrada
-
Entrada de microfone
-
Potenciômetro de calibração do medidor
Receptáculo IEC padrão para rede elétrica CA. ISA Two possui uma fonte de alimentação 'universal', permitindo operar em qualquer tensão de alimentação entre 100 e 240 V CA
Em conectores fêmea XLR-3 com travamento, com alimentação fantasma selecionável por canal.
Soquetes TRS Jack balanceados de 1/4” para Insert Send e Return. A inserção pode ser adicionada ao caminho do canal pressionando o painel frontal Inserir trocar
Ajusta o nível em que o LED '0' do medidor de canal acende. Ver página Calibração do Medidor.
