Você deve desligar e desconectar a fonte de alimentação do seu computador antes de iniciar a instalação da placa RedNet PCIeNX. Hot-plugging NÃO é suportado.
Deixe o computador esfriar antes de iniciar a instalação.
Consulte o manual técnico do seu computador para obter instruções sobre como instalar a placa PCIe.
A descarga eletrostática (ESD) pode danificar irreversivelmente o produto. Você deve observar as seguintes precauções contra ESD ao instalar a placa:
-

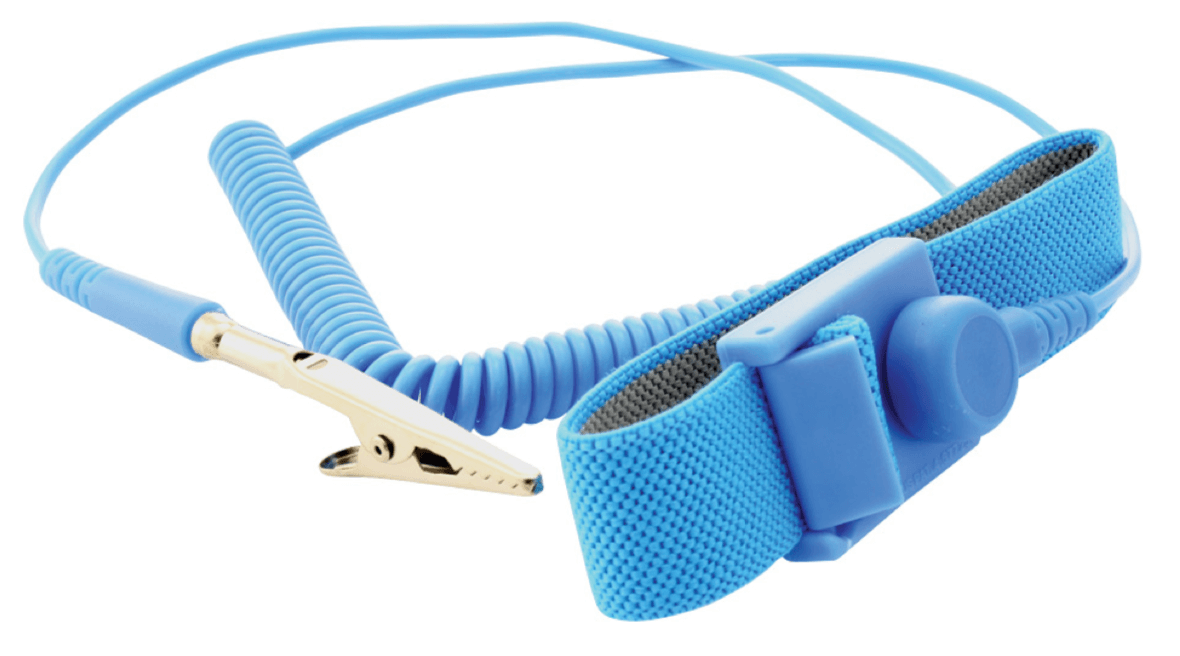

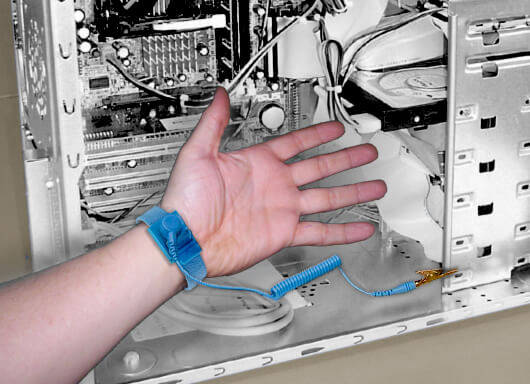

Use uma pulseira antiestática conectada a uma superfície não pintada do chassi do computador. A pulseira deve se ajustar perfeitamente à pele para garantir uma conexão confiável.
-
Mantenha a placa PCIeNX em sua embalagem ESD até precisar dela.
-
Segure a placa apenas pelas bordas ou pelo painel frontal; evite tocar em qualquer uma das peças componentes.
-
Não toque nos contatos do conector de borda PCIe.
-
Se você não tiver uma pulseira antiestática, sempre toque em uma superfície não pintada do chassi do computador antes de manusear a placa.
-
Evite andar em áreas acarpetadas durante a instalação
|
|
|
Você pode baixar todo o software necessário para um sistema RedNet no site da Focusrite depois de registrar seu RedNet PCIeNX em: focusrite.com/register.
Você pode controlar as funções do RedNet no RedNet Control e definir o roteamento no Controlador Dante.
Para baixar o Controlador Dante, acesse: audinate.com. Após o registro, você pode baixar e instalar o aplicativo.
O Cartão de Registro do Produto fornecido com o seu dispositivo RedNet contém um código de validação, que você precisa inserir na área de Registro.
Siga as instruções no cartão para registrar seu produto e baixar o RedNet Control 2 e o software associado.
Após o download, você pode instalar o aplicativo RedNet Control 2. Siga todas as instruções na tela a partir deste ponto.
O RedNet Control está sempre disponível para qualquer pessoa baixar em downloads.focusrite.com/focusrite-pro
Recomendamos que você ligue os componentes de um sistema RedNet da seguinte maneira:
-
Ligue o(s) switch(es) Gigabit
-
Ligue todas as unidades RedNet na rede
-
Inicialize o computador host
Assim que o computador terminar de inicializar, abra o RedNet Control 2.
Recomendamos que todas as conexões Ethernet em seu sistema Dante sejam feitas usando cabos CAT 6 STP.
Nota
O RedNet PCIeNX inclui uma porta Ethernet 'virtual' para permitir que os dados de controle sejam transmitidos para dispositivos remotos de E/S RedNet. Portanto, não há necessidade de conectar nenhuma outra porta de rede do seu computador à rede Dante.

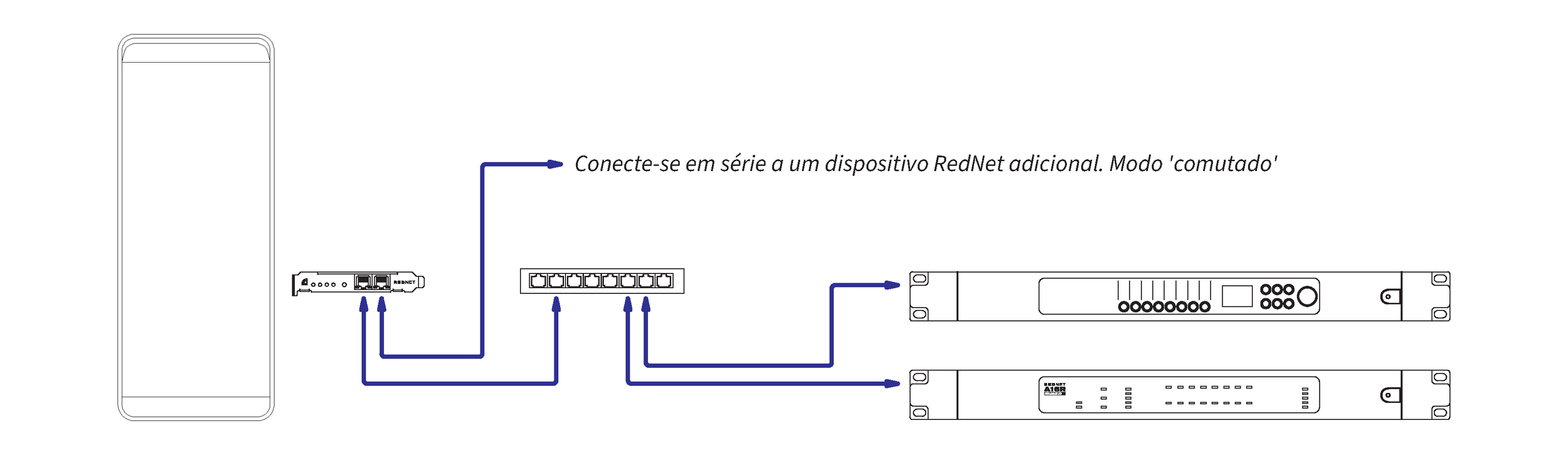

Esta configuração requer apenas um switch de rede de um gigabit:
-
Conecte a porta da placa RedNet PCIeNX primária no switch gigabit
-
Conecte as portas Ethernet em cada interface de E/S RedNet do seu sistema às portas do switch gigabit.

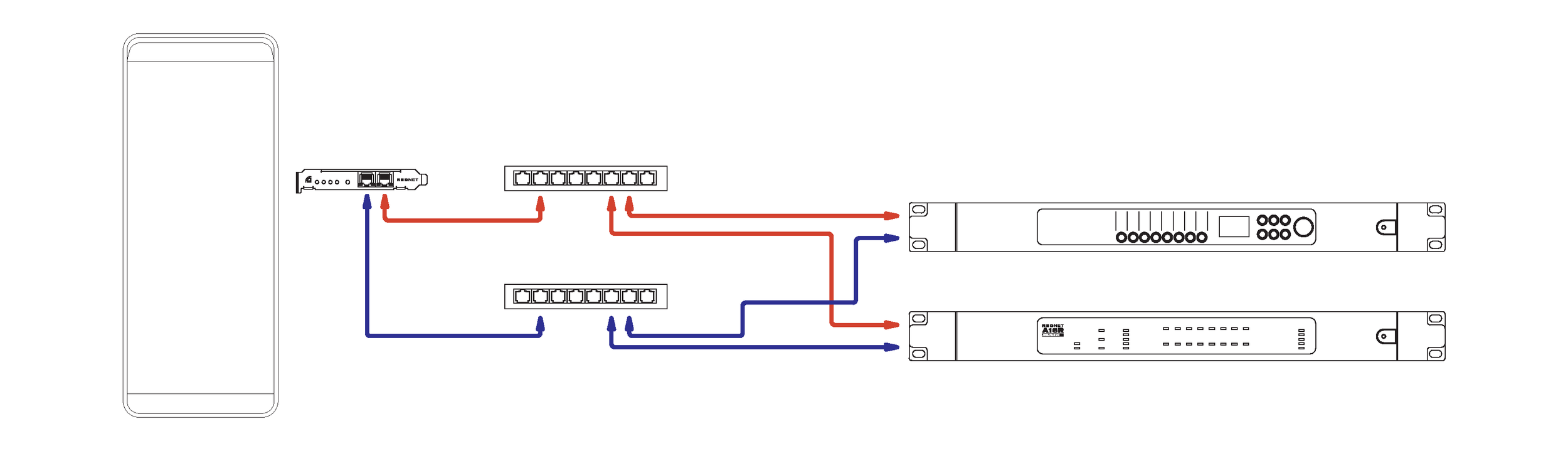

Você pode usar uma rede redundante para dispositivos RedNet com portas de rede primária e secundária. Se a rede primária falhar, a transmissão de áudio muda perfeitamente para usar a rede secundária. Essa configuração redundante é frequentemente encontrada em aplicativos ao vivo e de transmissão.
Uma rede redundante requer no mínimo dois switches de rede:
-
Conecte a porta primária da RedNet PCIeNX placa para o switch de rede primário
-
Conecte a porta secundária da RedNet PCIeNX placa para o switch de rede secundário
-
Conecte seus outros dispositivos Dante, portas primárias e secundárias, aos switches de rede primário e secundário, respectivamente, para cada dispositivo
Nota
Não faça conexões entre os switches de rede primário e secundário.
