Recursos de hardware do Clarett⁺ 2Pre

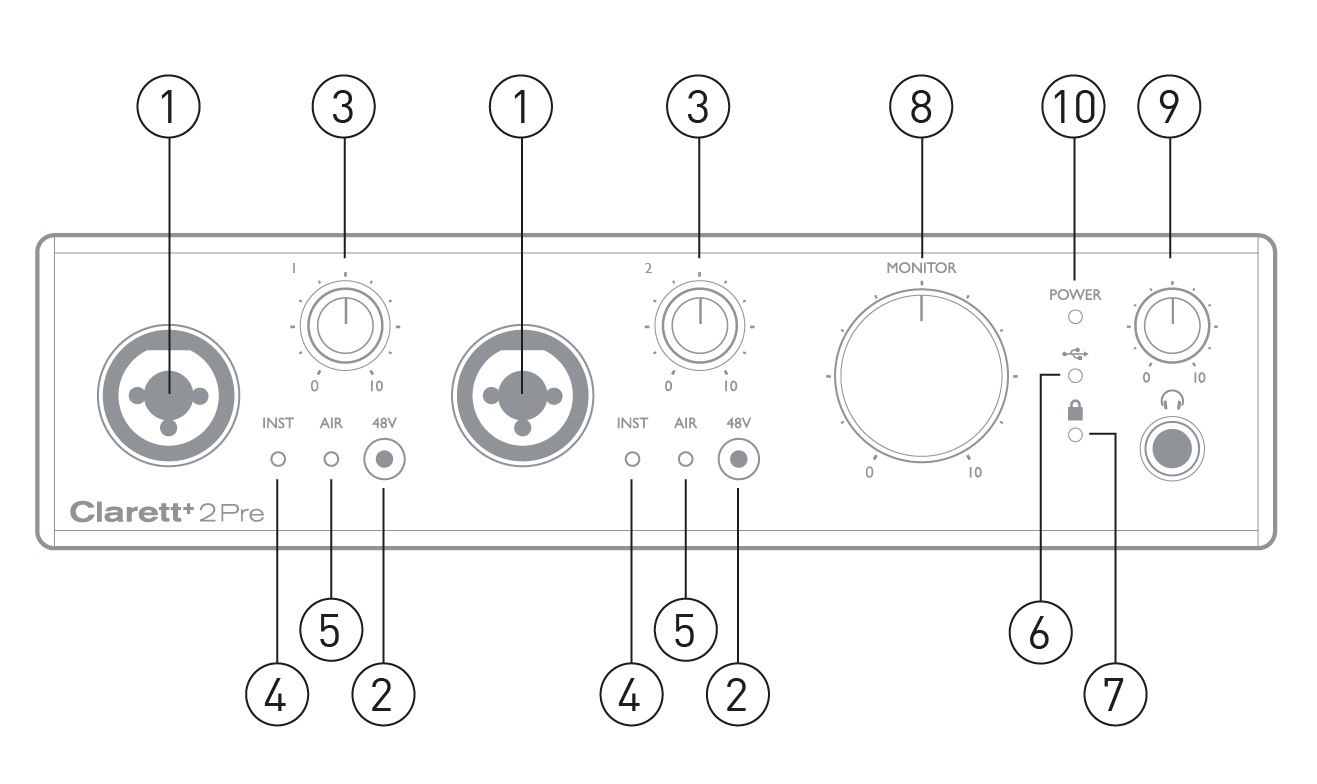

Entradas 1 e 2

Conectores de entrada XLR combinados para cada canal - conecte microfones por meio de um conector XLR, ou instrumentos (como guitarra) ou sinais de nível de linha por meio de conectores de ¼”. Conectores TRS (balanceados) ou TS (desbalanceados) podem ser usados para instrumentos ou sinais de nível de linha.

48V – dois interruptores que habilitam alimentação fantasma de 48 V nos contatos XLR dos conectores Combo, entradas fórmicas 1 e 2. Cada interruptor tem um LED vermelho para mostrar quando a alimentação fantasma está habilitada.

Nem todos os microfones requerem alimentação fantasma. Se não tiver certeza se o seu microfone precisa dela para funcionar, leia a documentação do microfone.

Ganho 1 e 2 – dois controles rotativos: ajustam o ganho de entrada para sinais nas entradas 1 e 2, respectivamente.

Os controles de ganho têm 'halos' de LED para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -42 dBFS (ou seja, 'sinal presente'), o anel fica laranja quando o nível do sinal atinge -6 dBFS e vermelho a 0 dBFS.

INST – dois LEDs vermelhos que acendem quando o modo Instrumento é selecionado para as entradas 1 ou 2 do conector Focusrite Control 2 software. Quando o modo Instrumento é selecionado, a entrada de linha é convertida em uma entrada desbalanceada de alta impedância. Você pode conectar instrumentos por meio de um plugue jack de 2 polos (TS) aqui.

AR – dois LEDs amarelos que acendem quando a função AIR é selecionada para cada entrada de Focusrite Control 2. O AIR modifica a resposta de frequência do estágio de entrada para modelar pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador.

(USB ativo) – um LED verde que acende quando a unidade estabelece uma conexão com o computador ao qual está conectada.

(Bloqueado) – um LED verde que confirma a sincronização do relógio, seja para o Clarett⁺ 2Prerelógio interno ou para a entrada digital externa.

MONITOR – controle de nível de saída do monitor principal – normalmente controla o nível nas saídas do monitor principal no painel traseiro, mas você pode configurá-lo em Focusrite Control 2 para ajustar o nível de vários pares de saídas.

(Fones de ouvido) – conecte um par de fones de ouvido estéreo no conector TRS de ¼” abaixo do controle. A saída do fone de ouvido sempre carrega sinais roteados para as saídas analógicas 3 e 4 (como um par estéreo) em Focusrite Control 2.

PODER – LED verde confirmando que a alimentação CC está conectada.

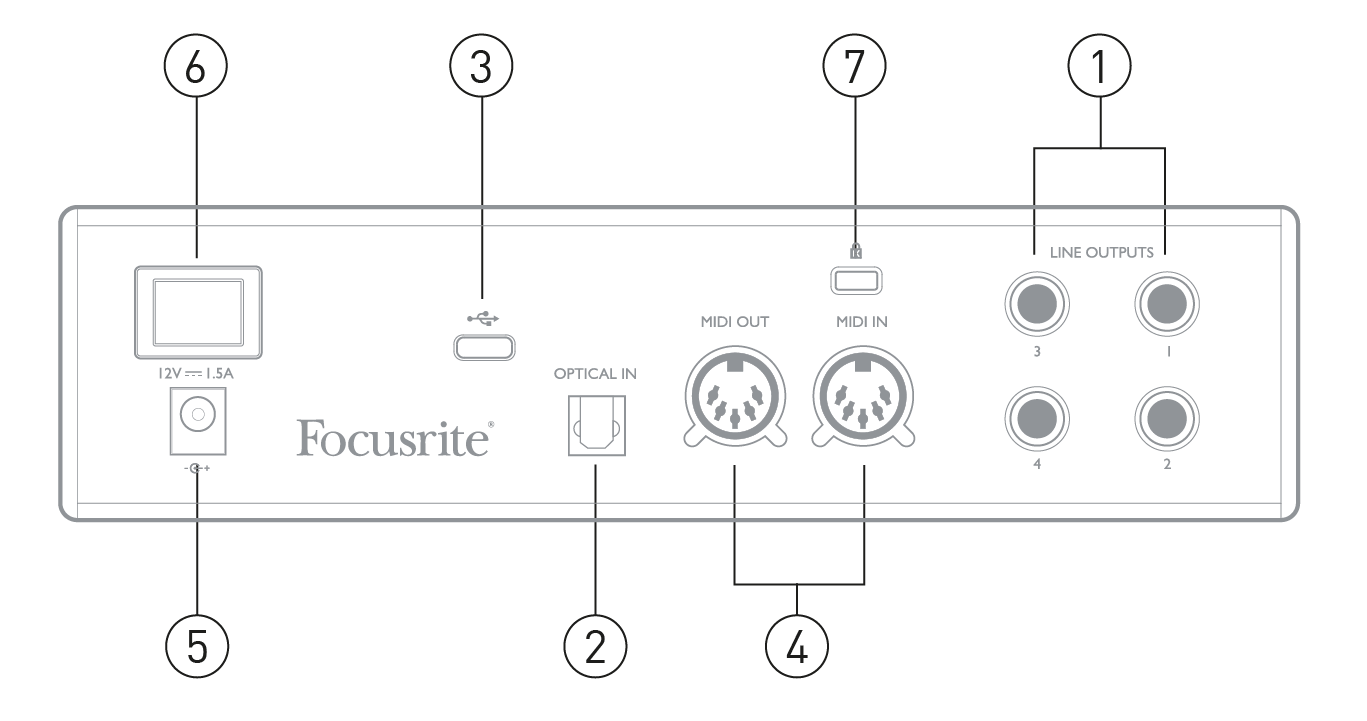

SAÍDAS DE LINHA 1 a 4 – quatro saídas de linha analógicas balanceadas em soquetes de ¼”; use conectores TRS para uma conexão balanceada ou conectores TS para uma não balanceada. As saídas de linha 1 e 2 geralmente serão usadas para acionar os alto-falantes principais L e R do seu sistema de monitoramento, enquanto as saídas 3 e 4 podem ser usadas para conectar equipamentos de nível de linha adicionais (por exemplo, processadores FX externos). Os sinais roteados para todas as saídas podem ser definidos em Focusrite Control 2.

ÓPTICA EM – um conector TOSLINK™️ que transmite oito canais de áudio digital em formato ADAT a uma taxa de amostragem de 44,1/48 kHz ou quatro canais a uma taxa de amostragem de 88,2/96 kHz. Esta entrada é desabilitada a taxas de amostragem de 176,4/192 kHz. Esta entrada também é capaz de aceitar uma fonte S/PDIF óptica estéreo.

Conector USB-C; conecte o Clarett⁺ 2Pre ao seu computador com o cabo USB-C para USB-C ou USB-C para USB-A fornecido.

Entrada MIDI e Saída MIDI – Conectores DIN padrão de 5 pinos para conectar equipamentos MIDI externos. Você pode enviar/receber dados MIDI entre seu computador e dispositivos MIDI externos.

Entrada de energia CC externa – alimente o Clarett⁺ 2Pre através do adaptador CA (PSU) fornecido separadamente.

A PSU é uma 12V Unidade DC classificada em 1,5A e polaridade centro-positiva.

Você também pode alimentar seu Clarett⁺ 2Pre de um computador via conexão USB, desde que o computador tenha uma porta Tipo C™ de 15 W. Veja Clarett⁺ 2Pre Informações de energia do barramento USB para verificar se o seu computador tem esta porta: caso contrário, use o adaptador CA fornecido.

Interruptor liga/desliga.

Slot de segurança Kensington – proteja seu Clarett⁺ 2Pre para uma estrutura adequada, se desejado.
