Recursos de hardware

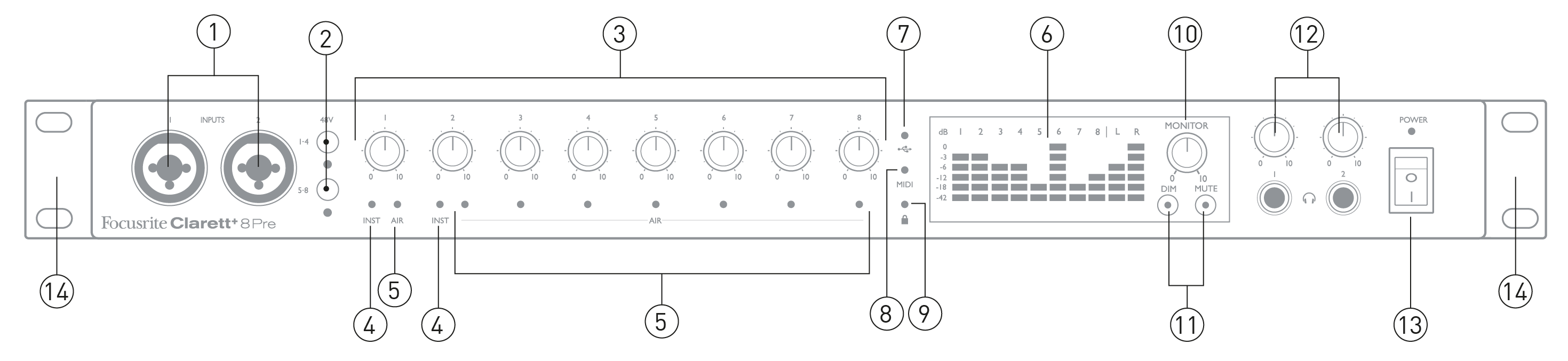

Entradas 1 e 2

Soquetes de entrada XLR combinados para cada canal - conecte microfones por meio de um conector XLR, ou instrumentos (por exemplo, guitarra) ou sinais de nível de linha por meio de conectores de ¼”. Os plugues de entrada TRS (balanceados) ou TS (desbalanceados) podem ser usados para instrumentos ou sinais de nível de linha.

48 V – dois interruptores que habilitam alimentação fantasma de 48 V nos contatos XLR dos conectores Combo para entradas de microfone 1-4 e 5-8, respectivamente. (Observe que as entradas 3 a 8 estão no painel traseiro.) Cada interruptor tem um LED vermelho para mostrar quando a alimentação fantasma está habilitada.

Nem todos os microfones requerem alimentação phantom. Se você não tem certeza se seu microfone precisa dela para funcionar, leia a documentação do microfone.

Ganho de 1 a 8 – oito controles giratórios: ajuste o ganho de entrada para sinais nas entradas 1 a 8, respectivamente.

INST – dois LEDs vermelhos que acendem quando o modo Instrumento é selecionado para as entradas 1 ou 2 do conector Focusrite Control software. Quando o modo Instrumento é selecionado, a entrada de linha é convertida em uma entrada desbalanceada de alta impedância. Você pode conectar instrumentos por meio de um plugue jack de 2 polos (TS) aqui.

AR – eight LEDs amarelos que acendem quando a função AIR é selecionada para cada entrada de Focusrite Control. O AIR modifica a resposta de frequência do estágio de entrada para modelar pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador.

Medidores – dez medidores de gráfico de barras de LED de 6 segmentos mostrando:

Os medidores de entrada mostram o nível do sinal após o estágio de ganho de entrada. Os medidores de saída mostram o nível do sinal antes do controle de nível do monitor [10]. Os LEDs iluminam em -42 (verde, “sinal presente”), -18 e -12 dBFS (verde), -6 e -3 dBFS (amarelo) e 0 dBFS (vermelho). 0 dBFS mostra o corte digital, que você deve sempre evitar.

(USB ativo) – um LED verde que acende quando a unidade estabelece uma conexão com o computador ao qual está conectada.

MIDI – um LED verde que acende quando dados MIDI estão sendo recebidos na porta MIDI IN do painel traseiro.

(Bloqueado) – um LED verde que confirma a sincronização do relógio, seja para o Clarett⁺ 8Prerelógio interno ou para a entrada digital externa.

MONITOR – controle de nível de saída do monitor principal – normalmente controla o nível nas saídas do monitor principal no painel traseiro, mas você pode configurá-lo em Focusrite Control para ajustar o nível de vários pares de saídas.

ESCURO e MUDO – dois interruptores controlando as saídas de monitor do Clarett+ 8Pre; ESCURO reduz o nível de saída em 18dB, MUDO desliga as saídas. Por padrão, essas chaves afetam as saídas principais do monitor 1 e 2, mas você pode configurá-las em Focusrite Control para controlar outras saídas analógicas. Os interruptores são acesos para mostrar qual função você selecionou (ESCURO: amarelo, MUDO: vermelho).

(Fones de ouvido) 1 e 2 – conecte um ou dois pares de fones de ouvido estéreo nos dois conectores TRS de ¼” abaixo dos controles.

As saídas de fone de ouvido sempre transportam os sinais atualmente roteados para as saídas analógicas 7/8 e 9/10 (como pares estéreo) em Focusrite Control.

PODER – Interruptor de alimentação CA e LED verde.

Orelhas de rack para montar o Clarett+ 8Pre em um rack de equipamento padrão de 19”

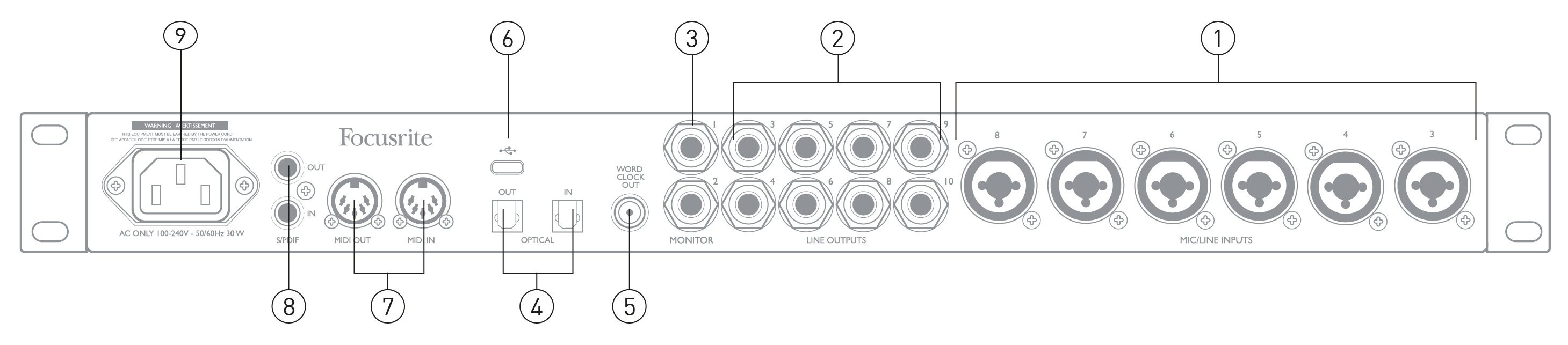

Microfone/LINHA ENTRADAS 3 para 8 – Tomadas de entrada XLR combinadas - conecte mais microfones ou sinais de nível de linha via conectores XLR ou ¼” conforme apropriado. Podem ser usados plugues de conector TRS (balanceado) ou TS (desbalanceado) de ¼” para sinais de nível de linha.

SAÍDAS DE LINHA 3 para 10 – oito saídas de linha analógicas balanceadas em soquetes de ¼”; use conectores TRS para uma conexão balanceada ou conectores TS para uma não balanceada. Os sinais roteados para essas saídas são definidos em Focusrite Control, para acionar alto-falantes alternativos (ou seja, midfield, nearfield, etc.), os alto-falantes adicionais em um sistema de monitoramento multicanal ou para enviar áudio para processadores FX externos.

MONITOR 1 e 2 – duas saídas de linha analógicas balanceadas em soquetes de ¼” (com “anti-thump”); use conectores TRS para uma conexão balanceada ou conectores TS para não balanceada. Essas também são Saídas de Linha 1 e 2, e geralmente serão usadas para acionar os alto-falantes principais L e R do seu sistema de monitoramento. No entanto, o roteamento de saída pode ser personalizado em Focusrite Control.

ÓPTICA EM e FORA – dois conectores TOSLINK™️, cada um carregando oito canais de áudio digital em formato ADAT a uma taxa de amostragem de 44,1/48 kHz ou quatro canais a 88,2/96 kHz. Esta entrada também é capaz de aceitar uma fonte S/PDIF óptica estéreo: esta opção é selecionada em Focusrite Control. Observe que esta entrada é desabilitada em taxas de amostragem de 176,4/192 kHz.

SAÍDA DO RELÓGIO DE PALAVRA – um conector BNC que transporta o Clarett⁺ 8Prerelógio de palavras; use isso para sincronizar outros equipamentos de áudio digital.

Conector USB-C; conecte o Clarett⁺ 8Pre ao seu computador com o cabo USB-C para USB-C ou USB-C para USB-A fornecido.

Entrada MIDI e Saída MIDI – soquetes DIN padrão de 5 pinos para conectar equipamentos MIDI externos. Você pode enviar/receber dados MIDI entre seu computador e dispositivos MIDI externos.

ENTRADA S/PDIF e FORA – dois conectores RCA (phono) que transportam sinais de áudio digital de dois canais para dentro e para fora do Clarett⁺ 8Pre no formato S/PDIF. Como todas as outras entradas e saídas, você pode personalizar o roteamento S/PDIF em Focusrite Control.

Rede elétrica CA – conector IEC (CA) padrão. O Clarett⁺ 8Pre é equipado com uma fonte de alimentação “Universal” e pode ser alimentado por qualquer tensão de rede CA de 100 a 240 V, a 50 ou 60 Hz.
