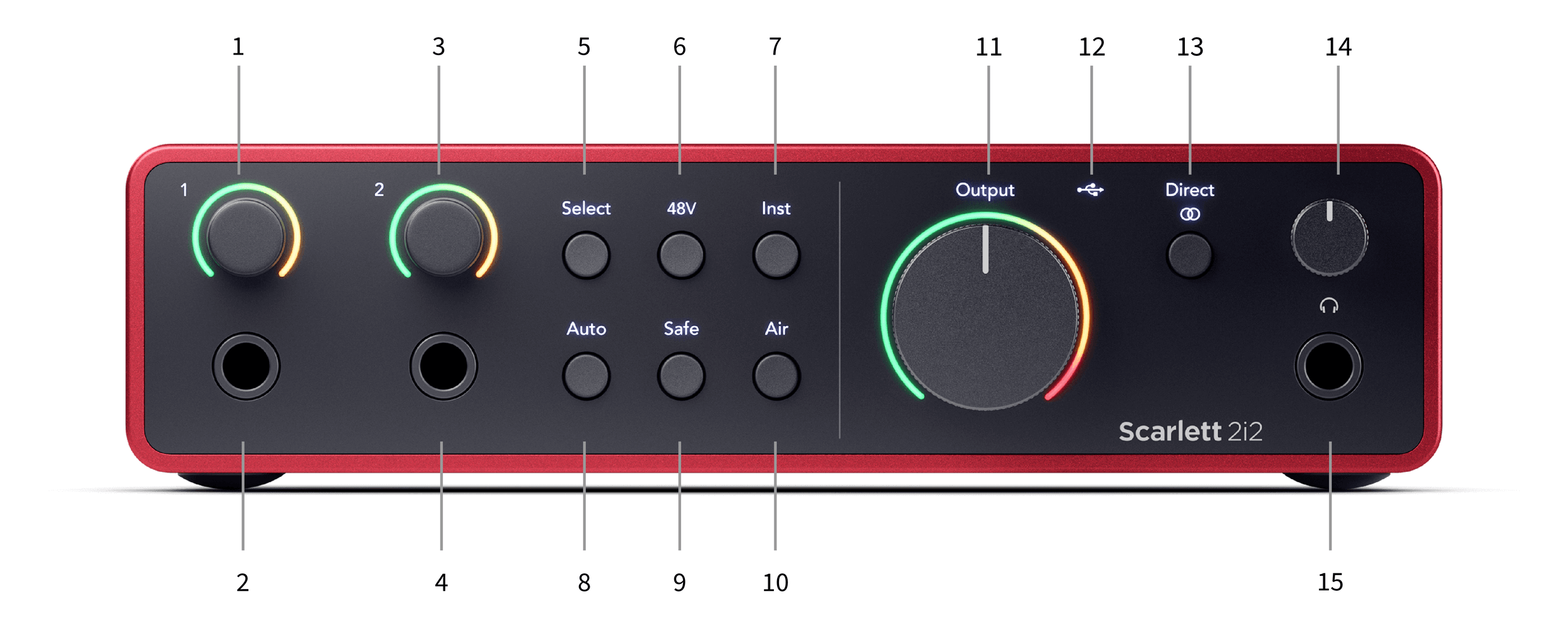

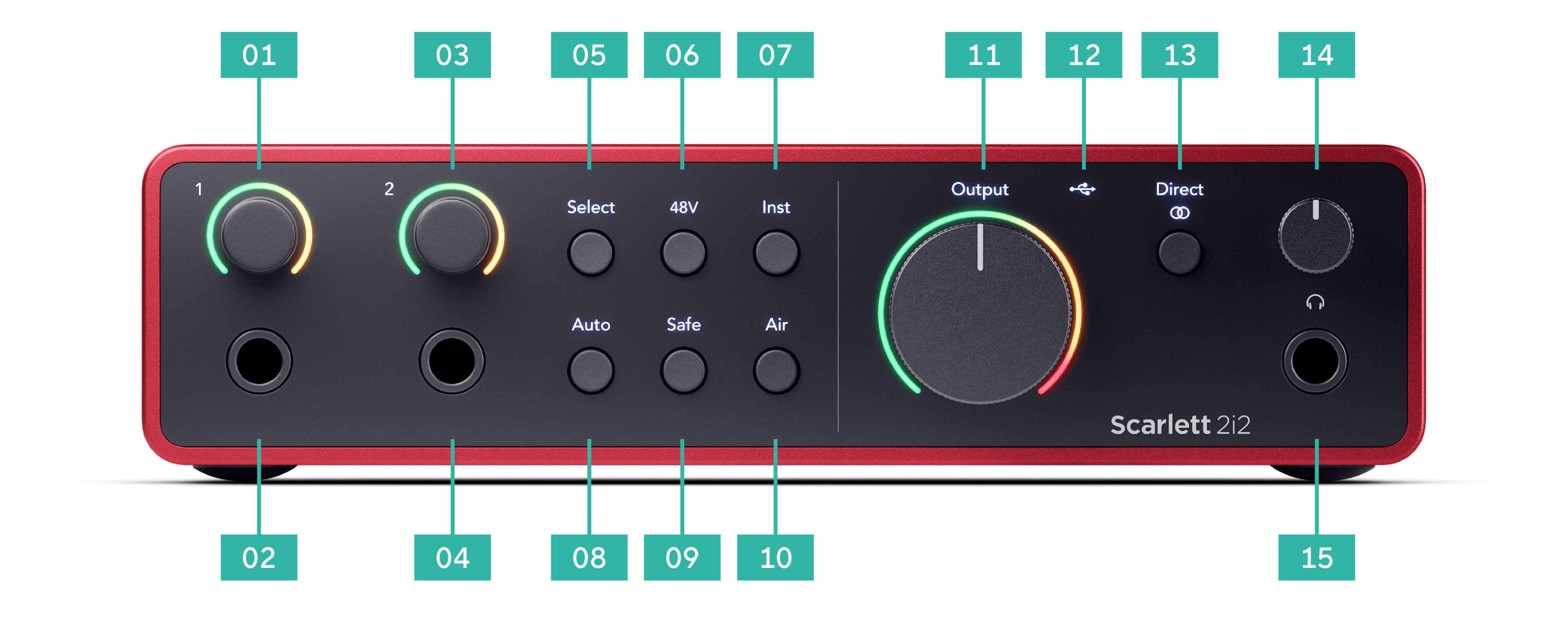

Painel Frontal
-
Controle de ganho de entrada 1 e halo de ganho - O controle de ganho define o nível de entrada e o halo de ganho mostra os níveis de ganho de entrada e pré-amplificador para a tomada ou entrada XLR Mic 1.
-
Tomada de entrada 1 Neutrik® de 6,35 mm (1/4”) - Aceita cabos de tomada mono não balanceados (TS) e mono balanceado (TRS) em nível de linha ou instrumento. Conectar um cabo aqui desabilita a entrada XLR correspondente.
-
Controle de ganho de entrada 2 e halo de ganho - O controle de ganho define o nível de entrada e o halo de ganho mostra os níveis de ganho de entrada e pré-amplificador para a tomada ou entrada XLR Mic 2.
-
Tomada de entrada 2 Neutrik® de 6,35 mm (1/4”) - Aceita cabos de tomada mono não balanceados (TS) e mono balanceado (TRS) em nível de linha ou instrumento. Conectar um cabo aqui desabilita a entrada XLR correspondente.
-
Botão Selecionar - Pressione para mover a seleção para o próximo pré-amplificador. Os outros botões mudam para controlar a entrada selecionada. O número do canal atualmente selecionado acende em verde.
-
Botão 48V - Pressione para ligar a alimentação fantasma de 48V na entrada do microfone XLR para alimentar os microfones condensadores.
Quando 48V está ligado, o Scarlett 2i2 aplica phantom power de 48V a ambas as entradas.
-
Botão Inst - Pressione para alternar a entrada de 6,35 mm (1/4") selecionada entre o nível de linha ou instrumento.
-
Botão Auto - Pressione para iniciar o recurso de Ganho Automático (consulte Ganho Automático).
-
Botão Safe - Pressione para ativar o recurso Clip Safe para sua entrada (consulte Safe).
-
Botão Air - Pressione para ativar o modo Air (consulte Air).
-
Controle de saída do alto-falante principal e medidor de nível de saída - Controle o nível indo para as saídas R e L, o medidor mostra o nível que está sendo enviado.
-
LED USB - Acende em verde quando a interface é reconhecida pelo seu computador, em branco se está conectada mas não é reconhecida e apagada se não está conectada.
-
Botão Monitor

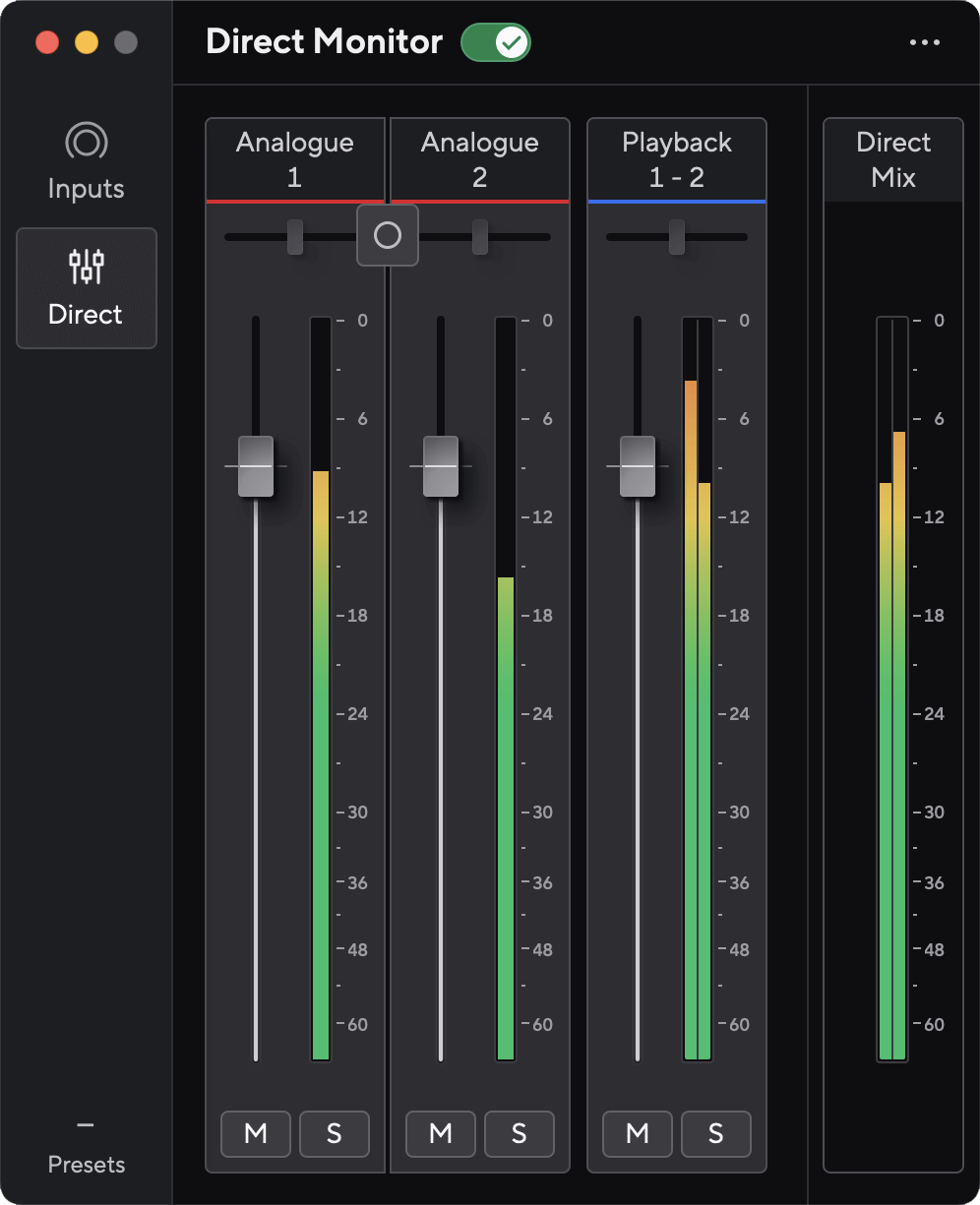

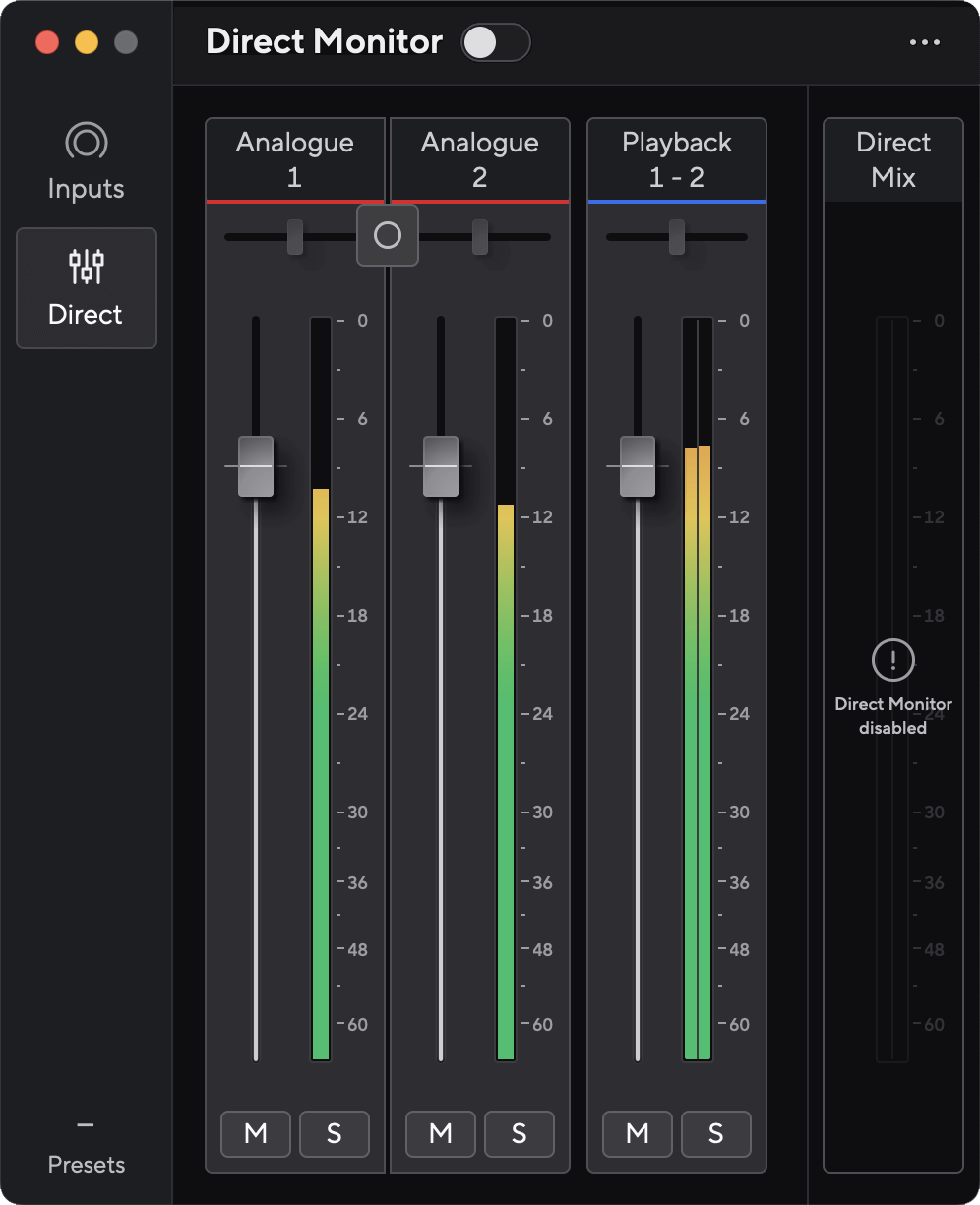

Direto - Pressione para alternar entre três configurações, Desligado (branco), Mono Ligado (verde Direto ) e Estéreo Ligado (
-
Controle de nível de fones de ouvido - Controle o nível enviado para seus fones de ouvido.
-
-

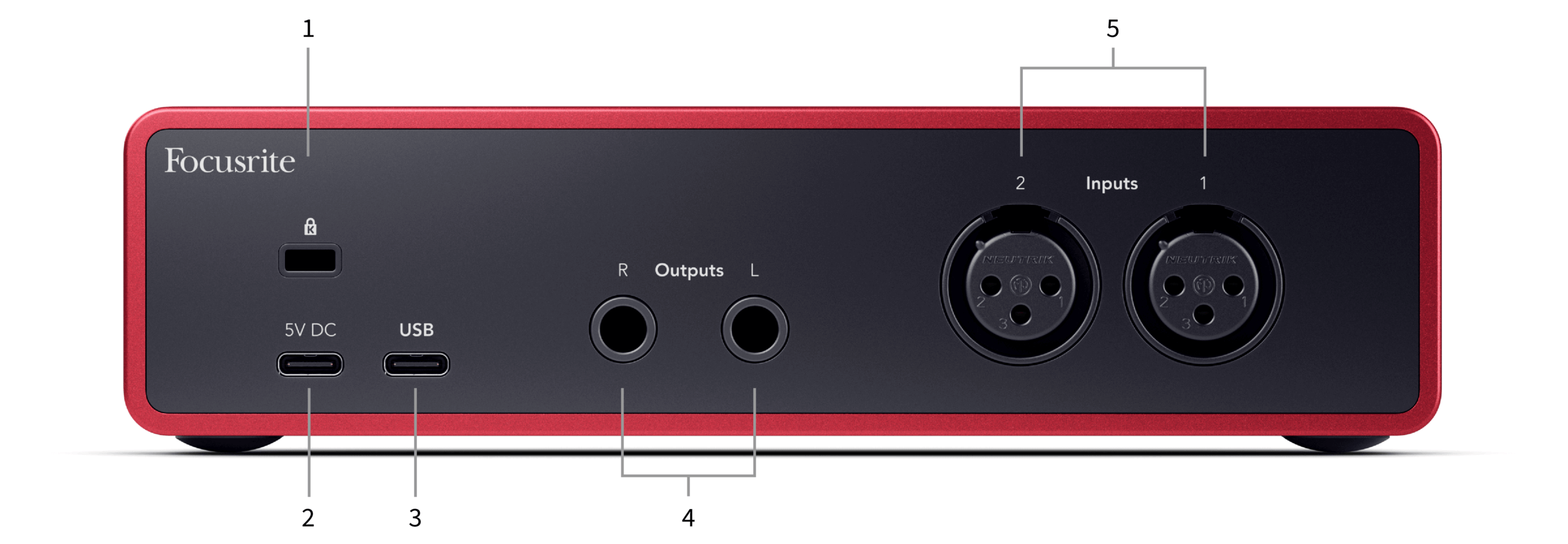

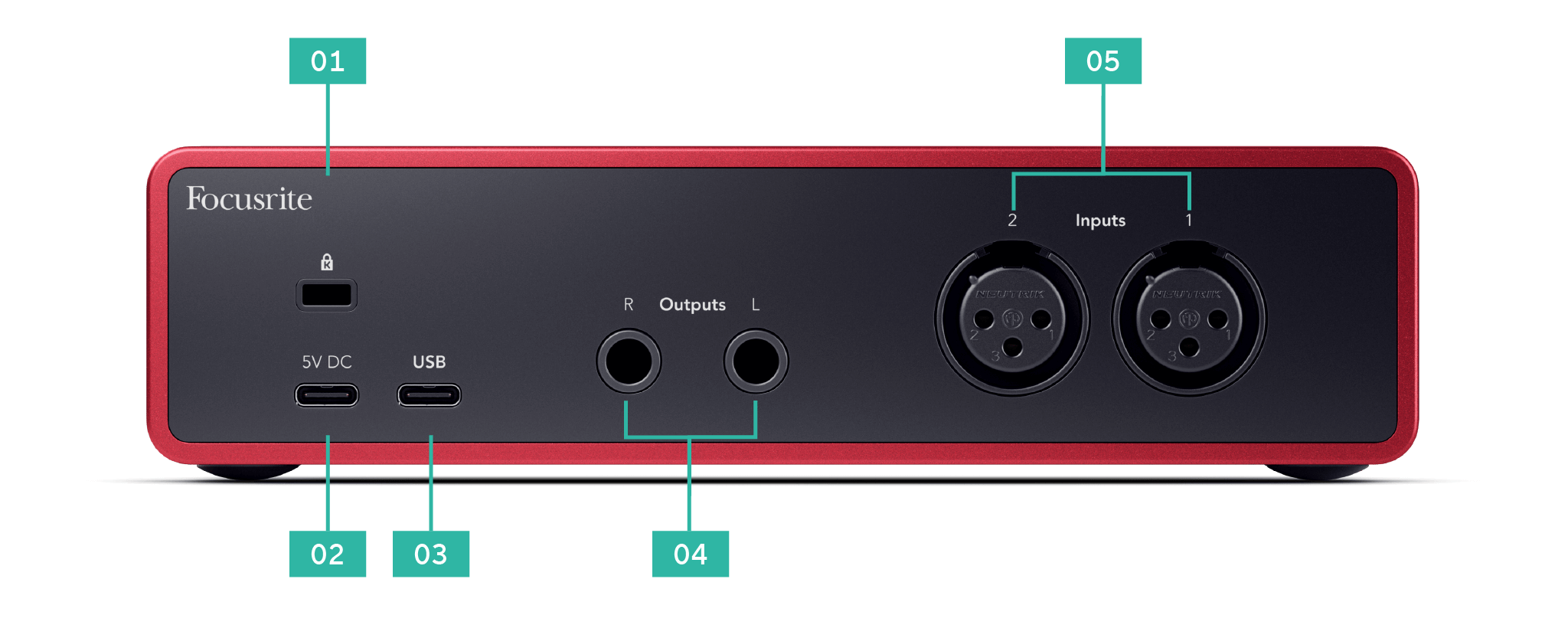

- Trava Kensington, use uma trava para proteger seu Scarlett e impedir o roubo.
-

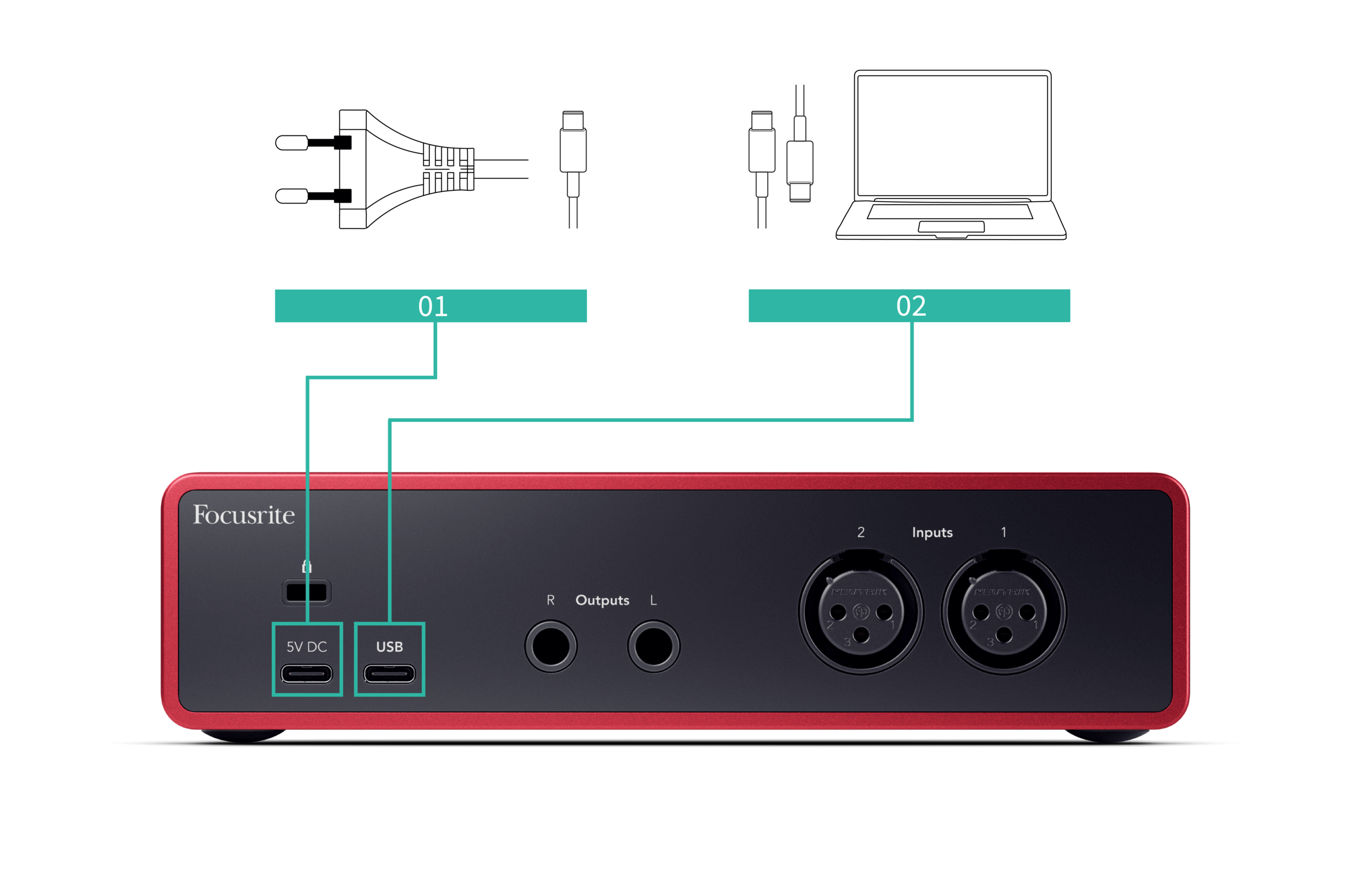

5V DC - um conector USB-C opcional para fornecer energia ao seu Scarlett 2i2 se o seu computador não puder fornecer energia USB-C de 1,5 A ao seu Scarlett 2i2.
-
USB - Conector USB-C para conectar seu Scarlett ao seu computador.
Com a maioria dos computadores, você pode transferir dados e alimentar o Scarlett usando apenas esta porta USB.
-
Saídas de alto-falante R e L - tomada de 6,35 mm (1/4") (TS ou TRS) para conectar seu Scarlett a alto-falantes ou amplificador. Recomendamos que você use cabos de tomada TRS de 6,35 mm (1/4") para conexões balanceadas.
-
Entradas 2 e 1 - conectores Neutrik® XLR de 3 pinos - 3 pinos para conectar seus microfones. Conectar algo à entrada de nível de linha correspondente desativa a entrada XLR.
Dica
O Scarlett 2i2 tem entradas XLR na parte traseira para microfones e entradas de tomada de 6,35 mm (1/4") na frente para instrumentos ou dispositivos de nível de linha.
Usar a(s) entrada(s) da tomada do painel frontal desativa a entrada do microfone XLR. Se você não estiver obtendo som de sua(s) entrada(s) XLR, certifique-se de que nada esteja conectado às entradas da tomada do painel frontal.
Esta seção abrange todos os recursos do painel frontal do seu , o que eles fazem, como você pode usá-los e como eles funcionam no .
O ganho de entrada do pré-amplificador controla a quantidade de sinal que você está enviando para o seu computador e software de gravação.
É essencial definir um bom nível para o ganho de entrada do pré-amplificador para obter a melhor qualidade de gravação. Se o ganho de entrada do pré-amplificador for muito baixo, seu sinal ficará muito baixo e quando você tentar aumentar seu nível mais tarde, poderá ouvir ruído na gravação; se o ganho de entrada do pré-amplificador for muito alto, você pode 'cortar' a entrada e ouvir uma distorção severa em sua gravação.
Para aumentar o ganho de entrada, mova o controle de ganho no sentido horário, conforme você move o controle de ganho, o Halo de Ganho acende gradualmente no sentido horário para mostrar o nível de ganho. Este diagrama mostra o ganho em vários níveis:
-
Sem ganho de entrada
-
25% de ganho de entrada
-
50% de ganho de entrada
-
75% de ganho de entrada
-
100% de ganho de entrada
Quando você ajusta seu ganho de entrada enquanto envia um sinal para seu pré-amplificador, o anel acende da mesma forma que acima, mas uma cor, verde, laranja ou vermelho, mostra quanto nível está entrando em seu computador. Pouco depois de parar de ajustar o ganho, os medidores revertem para medidores de entrada (consulte Medição de Entrada).
-

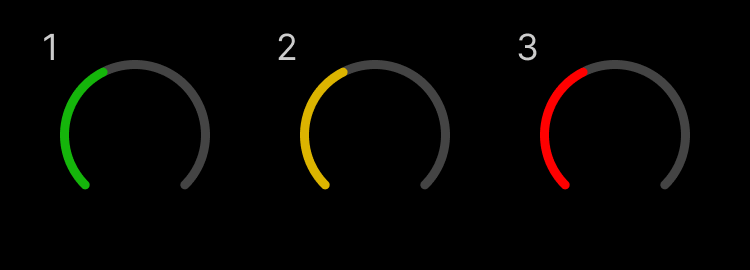

Ganho em 40%, sinal bom.
-
Ganho de 40%, sinal pré-clip.
-
Ganho de 40%, clipping de sinal.
-
Verde mostra que seu nível de sinal é bom.
-
Laranja mostra que seu sinal é pré-clip, mais alto e é provável que você corte a entrada
-
Vermelho mostra que seu sinal foi cortado, você deve reduzir o ganho.
Você também pode controlar o ganho do pré-amplificador remotamente usando Focusrite Control 2.
Para ajustar o ganho do pré-amplificador em Focusrite Control 2:
-
Clique no botão virtual do canal que deseja ajustar ou use a tecla Tab para selecionar o controle de ganho do pré-amplificador.
-
Mova o mouse para cima e para baixo ou use as teclas de seta para aumentar ou diminuir o ganho (em incrementos de ±1dB).

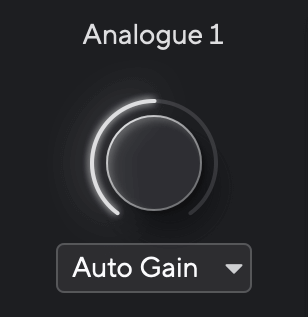

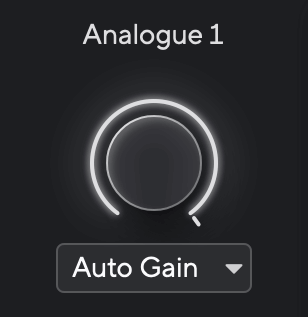

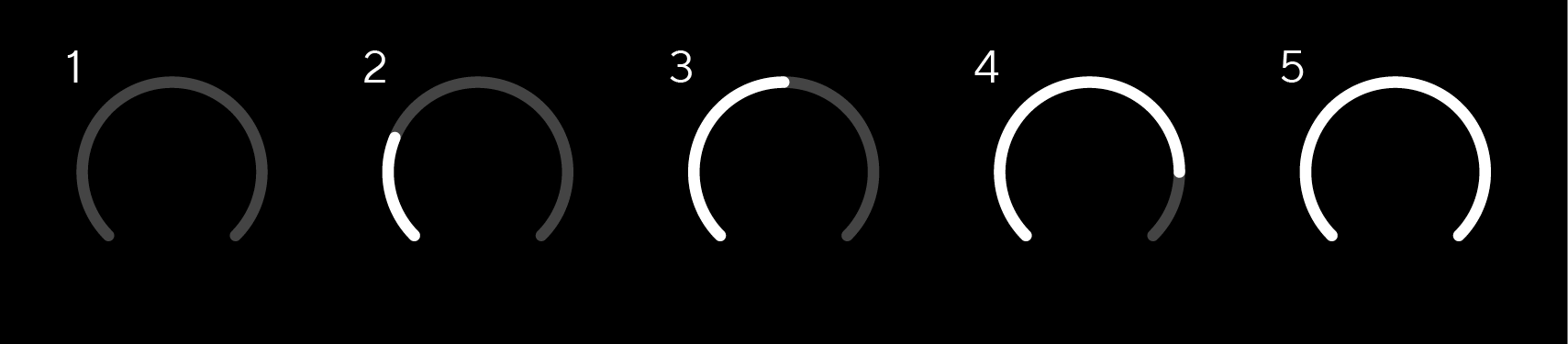

As imagens a seguir mostram o ganho do pré-amplificador no ganho mínimo, médio e máximo.
|
Sem ganho de entrada |
50% de ganho |
100% de ganho |
Quando você não está movendo o controle de ganho de entrada, a medição de entrada usa todo o Halo de Ganho. À medida que o sinal de entrada fica mais alto (por exemplo, com uma configuração de ganho de entrada mais alta), o Halo de Ganho acende de verde a laranja antes que todo o Halo de Ganho pisque em vermelho para mostrar que a entrada foi cortada.
Este diagrama mostra os medidores em diferentes níveis para mostrar o nível do sinal de entrada:
-
Sem sinal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - diminua o ganho de entrada para evitar distorção e clipping.
Dica
Se o sinal cortar, todo o halo de ganho acenderá em vermelho, isso garante que você possa ver o estado do clip de qualquer ângulo no painel frontal.
Da mesma forma que os medidores de entrada no painel frontal do seu Scarlett 2i2, você pode ver o sinal de entrada nos medidores no Focusrite Control 2 para definir o ganho correto do pré-amplificador.
À medida que o sinal fica mais alto, o medidor no Focusrite Control 2 acende de verde a laranja (pré-clip).
O indicador acima do medidor mostra o nível de pico (em -dBFS), o nível mais alto nesta faixa desde que você começou a monitorar a entrada. Ao passar o mouse sobre o medidor de nível de pico, você pode clicar para o valor.
Dica
Quando estiver gravando, é uma boa ideia apontar para um nível de pico de -12dBFS. Isso garante que você tenha espaço suficiente quando gravar todas as suas faixas.
|

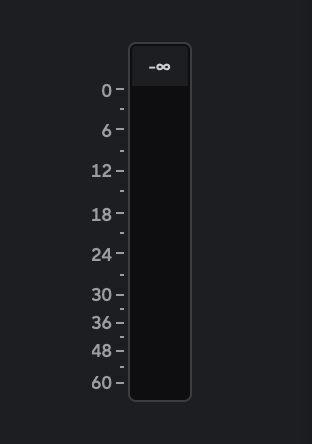

Aguardando um sinal de entrada. |

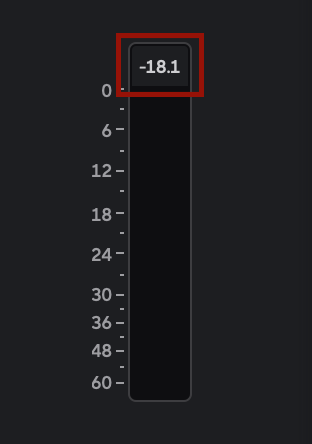

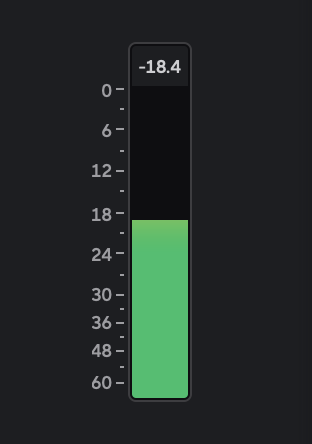

O sinal de entrada atingiu -18dB. |

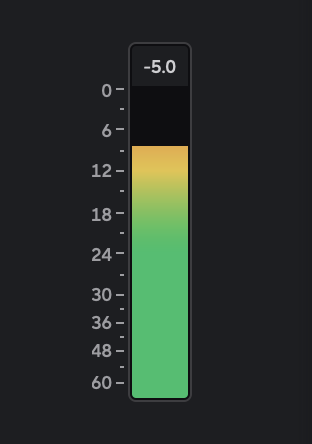

Clique para o medidor de nível de pico. |
Quando você sobrecarrega o pré-amplificador, com muito sinal de entrada ou adicionando muito ganho, o medidor de nível de pico acende em vermelho. Passe o mouse sobre o medidor de nível de pico e clique para o valor.
|

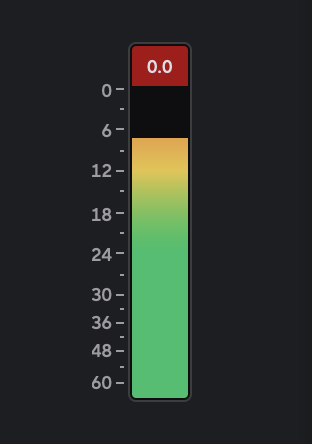

A entrada foi cortada. |

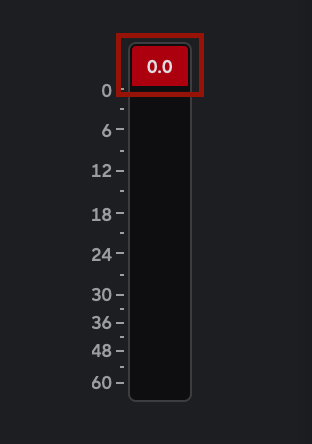

Clique para o medidor de nível de pico após o recorte. |
Muitos controles do painel frontal em seu Scarlett 2i2 são compartilhados pelas entradas do pré-amplificador. O botão Selecionar move os controles do pré-amplificador para diferentes entradas.
Pelo menos um pré-amplificador está sempre selecionado, para alterar qual(is) pré-amplificador(es) os controles estão afetando, pressione o botão Selecionar. Ao fazer isso, o número do pré-amplificador recém-selecionado acende em verde e as luzes de configuração do pré-amplificador mudam para corresponder ao novo pré-amplificador.
Quando você liga o seu Scarlett 2i2, o último pré-amplificador selecionado antes de você desligá-lo permanece sendo o pré-amplificador selecionado.
Vincular pré-amplificadores permite controlar dois pré-amplificadores simultaneamente usando um conjunto de controles de pré-amplificador. Você pode combinar os controles de ganho para dois pré-amplificadores e habilitar outros controles de pré-amplificador. Isso é útil para gravação estéreo, por exemplo, um par de microfones, sintetizador estéreo ou teclado.
Para vincular pré-amplificadores:
Quando você tiver feito o vínculo do pré-amplificador:
-
Ambos os números do pré-amplificador acendem em verde e os Halos de Ganho acendem temporariamente em seu nível de pré-amplificador.
-
O nível de ganho do pré-amplificador é definido para o valor mais baixo do par recém-vinculado.
-
As configurações do pré-amplificador são herdadas do pré-amplificador atualmente selecionado, por exemplo, pré-amplificador 1 selecionado, portanto o pré-amplificador 2 herda as configurações Air, Safe e Inst do pré-amplificador 1.
-
Alterar qualquer configuração de pré-amplificador altera o estado de ambos os pré-amplificadores.
-
Ajustar qualquer controle de ganho altera o nível de ganho para ambos os pré-amplificadores e é mostrado em ambos os halos de ganho.
-
48V é desabilitado para ambos os pré-amplificadores.
Para desvincular pré-amplificadores, segure o botão Selecionar por um segundo. Quando você desvincula um par:
-
O primeiro pré-amplificador do par vinculado anteriormente torna-se selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los independentemente.
Para vincular pré-amplificadores de :
Ao vincular dois pré-amplificadores, o ícone de vinculação fica verde
|

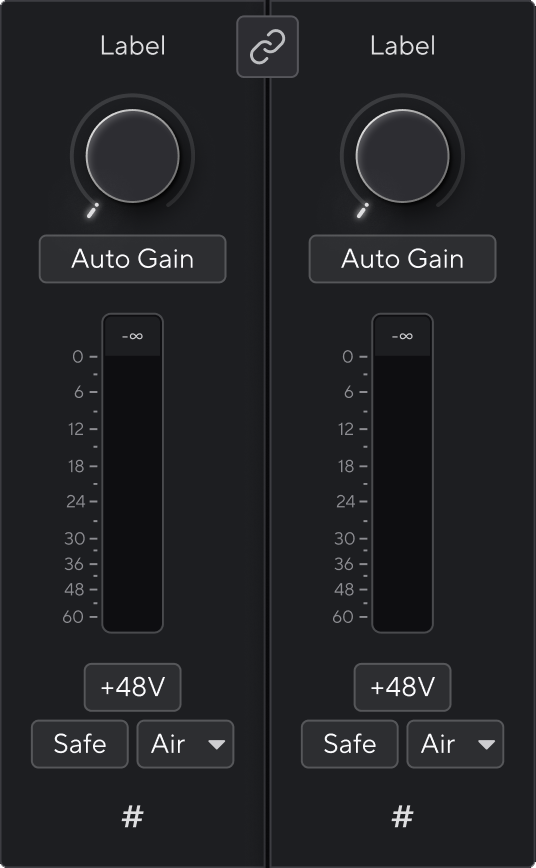

Dois canais não vinculados. |

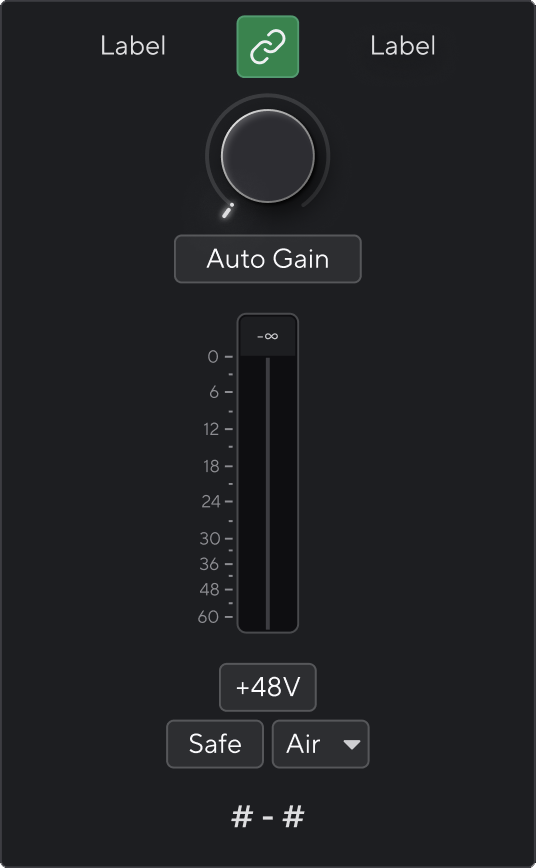

Canais vinculados com controles de pré-amplificador unificados. |
Para desvincular pré-amplificadores do Focusrite Control 2 e controlá-los de forma independente novamente, clique no ícone de link verde
Ao desvincular dois pré-amplificadores, o ícone de vínculo retorna para preto/branco
Quando se desvincula os pré-amplificadores:
-
O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.
48V, também conhecido como 'Phantom Power', envia 48 volts do conector XLR da sua interface para dispositivos que precisam de energia para funcionar. O uso mais comum é enviar energia para microfones condensadores, mas você também pode precisar de 48V para pré-amplificadores de microfone em linha, microfones dinâmicos ativos e caixas DI ativas.
Para ligar 48V:
-
Conecte seu microfone ou outro dispositivo alimentado a uma entrada XLR em sua interface usando um cabo XLR. 48 V não é enviado para as entradas da tomada de 6,35 mm (1/4").
-
Reduza o controle de ganho do pré-amplificador para evitar estalos e cliques indesejados.
-
Pressione o botão 48V (ou o botão de software correspondente)
O ícone de 48 V acende em verde para mostrar que está ativado.
O phantom power de 48V agora está sendo enviada para ambas as entradas XLR em seu Scarlett 2i2 e a quaisquer dispositivos conectados às entradas XLR.
Para habilitar 48V (Phantom Power) no , clique no botão +48V . Isso é o mesmo que pressionar o botão 48V no hardware do .
|
Desligamento Fantasma |
Alimentação fantasma ligada |
Importante
Se você acidentalmente enviar o phantom power de 48 V para a entrada errada, a maioria dos microfones modernos de outros tipos, por exemplo, dinâmicos ou de fita, não serão danificados, mas alguns microfones mais antigos podem ser. Se não tiver certeza, verifique o guia do usuário do seu microfone para garantir que é seguro usá-lo com o phantom power de 48V .
O Inst , ou instrumento, altera a impedância e o nível de entrada das entradas de conector de 6,35 mm (1/4") no seu Scarlett de modo que as entradas funcionem melhor para um instrumento ou uma fonte de nível de linha. Listamos os valores de impedância de entrada na seção Especificações . Se não ativar a opção Inst e conectar uma guitarra elétrica, o som resultante poderá ser turvo e silencioso se comparado ao som com o Inst ativado.
O botão Inst (Instrumento) afeta apenas a entrada de linha de 6,35 mm (1/4") para o canal selecionado. Ele muda de uma entrada adequada para dispositivos de nível de linha para uma entrada mais adequada para dispositivos de nível de instrumento.
Para ativar ou desativar o modo de instrumento para a entrada da tomada de 6,35 mm (1/4"), pressione o botão Inst uma vez. Verde mostra que Inst está habilitado e branco mostra que Inst está desabilitado. Quando você ativa o Inst e conecta uma tomada ao Scarlett, o ganho mínimo para a entrada é alterado para +7dB.
Nota
Quando a luz Inst está branca, a entrada da tomada de 6,35 mm está no nível de linha.
Quando Inst está ativado (verde), você pode conectar dispositivos de nível de instrumento às entradas de 1/4", como, mas não limitado a:
-
Guitarras elétricas ou eletroacústicas diretamente e via pedais de efeitos.
-
Baixos elétricos
-
Instrumentos acústicos com captadores, como violinos, contrabaixos, etc.
Quando Inst está desativado (branco), você pode conectar dispositivos de nível de linha às entradas de 6,35 mm (1/4"), como, mas não limitado a:
-
Sintetizadores
-
Teclados
-
Baterias eletrônicas
-
Pré-amplificadores de microfone externo
Nota
As entradas XLR e jack de 6,35 mm (1/4") 1 e 2 no painel frontal do seu Scarlett 2i2 têm prioridade sobre as entradas de microfone/linha correspondentes no painel traseiro.
Se não houver sinal de algo conectado às entradas traseiras 1 e 2, verifique se há algo conectado às entradas frontais 1 e 2.
Se você ativar 48 V para as entradas 1 ou 2 e conectar um conector de 6,35 mm (1/4”) na entrada de nível de linha ou de instrumento no painel frontal, seu Scarlett 2i2 desabilita automaticamente 48 V para a entrada do microfone traseiro correspondente.
Para alternar entre instrumento e linha do Focusrite Control 2, clique no ícone correspondente e você pode usar a mensagem suspensa para alternar entre cada configuração.
|
Linha |
Instrumento |
Nota
Ao alternar entre Inst e Linha, o ganho permanece no último nível definido.
O Ganho Automático permite que você envie um sinal para o seu (por exemplo, cantando ou tocando seu instrumento) por 10 segundos e deixe o Scarlett definir um bom nível para seus pré-amplificadores. Se achar que os níveis não estão corretos, você pode ajustar os controles de ganho manualmente para ajustar os níveis antes da gravação.
Para usar o ganho automático:
-
Pressione o botão Selecionar para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão branco Auto em seu Scarlett, ou o botão de software correspondente.
O ícone Auto fica verde por dez segundos. O Halo de Ganho correspondente se transforma em um cronômetro de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva de Ganho Automático. Execute como faria durante a gravação para garantir que o Ganho Automático defina um bom nível.
Se o Ganho Automático for bem-sucedido, o Halo de Ganho ficará verde antes que o valor do Halo de Ganho seja exibido por um segundo. O ganho agora está definido em um bom nível para sua gravação.
Se o Ganho Automático falhar, o Halo de Ganho ficará vermelho. Consulte a seção O Gain Halo Ficou Vermelho para obter mais informações.
Nota
O Ganho Automático do Scarlettgarante que seus níveis sejam definidos corretamente, não apenas usando o sinal de entrada, mas também considerando:
-
Piso de ruído do pré-amplificador.
-
Silêncio digital.
-
Crosstalk entre canais.
-
Batidas ou batidas indesejadas em seus microfones.

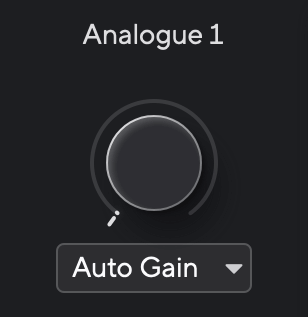

Para usar o Ganho Automático no Focusrite Control 2:
-
Clique no botão Ganho Automático no Focusrite Control 2.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva de Ganho Automático. Execute como faria durante a gravação para garantir que o Ganho Automático defina um bom nível.
O processo de Ganho Automático é iniciado e o Halo de Ganho do software se transforma em um cronômetro de contagem regressiva.

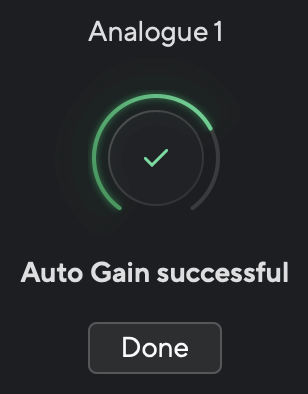

Se o Ganho Automático for bem-sucedido, o Halo de Ganho ficará verde antes que o valor do Halo de Ganho seja exibido por um segundo. O ganho agora está definido em um bom nível para sua gravação.
Se o sinal de entrada não for adequado para Ganho Automático (por exemplo, nenhum sinal), após dez segundos, o Ganho Automático para e o Halo de Ganho acende em vermelho por um segundo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
|
Halo de ganho de hardware |
Focusrite Control 2 Ganho automático sem sucesso |
Antes de executar o Ganho Automático novamente, certifique-se de que sua entrada tenha algo conectado corretamente, se você estiver usando um microfone do condensador, 48V está ligado e você está fazendo som enquanto o Ganho Automático é executado.
O Ganho Automático permite que você envie um sinal para o seu (por exemplo, cantando ou tocando seu instrumento) por 10 segundos e deixe o Scarlett definir um bom nível para seus pré-amplificadores. Se achar que os níveis não estão corretos, você pode ajustar os controles de ganho manualmente para ajustar os níveis antes da gravação.
Ganho automático multicanais inicia o processo de Ganho Automático para todos os canais do pré-amplificador em sua interface. Isso é particularmente útil para definir níveis rapidamente para situações em que você está usando vários canais simultaneamente, por exemplo:
-
Definir níveis para si mesmo se estiver tocando guitarra e cantando simultaneamente.
-
Definir níveis para um baterista quando você tiver vários microfones no kit de bateria.
-
Definir níveis para uma banda gravando 'ao vivo' juntos.
Para iniciar o processo de Ganho Automático multicanal:
-
Segure o botão Auto por dois segundos.
O ícone Auto muda entre desligado e verde por dez segundos, e os Halos de Ganho para todos os canais se transformam em temporizadores de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva de Ganho Automático. Execute como faria durante a gravação para garantir que o Ganho Automático defina um bom nível.
Se o Ganho Automático for bem-sucedido, os Halos de Ganho ficarão verdes antes que o valor do Halo de Ganho seja exibido por um segundo. O ganho agora está definido em um bom nível para sua gravação.
Nota
Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
Você também pode executar o Ganho automático multicanal em Focusrite Control 2. Para isso:
-
Abra Focusrite Control 2 e acesse a guia Inputs (Entradas).
-
Clique na seta suspensa à direita do botão Ganho automático usual.
-
Escolha
Assim que o Ganho automático for concluído, Focusrite Control 2 mostrará os canais que foram definidos e seus novos níveis de ganho:
O Ganho automático multicanal pode falhar durante o processo para um, múltiplos ou todos os canais. Se isso ocorrer, verá uma destas duas mensagens:
Em ambos os casos:
-
Clique em
-
Clique em fechar e execute o Auto Gain em todos os canais com falha.
-
Clique em fechar e ajuste manualmente o ganho em todos os canais com falha.
O botão Safe aplica o Clip Safe, que ajusta automaticamente o ganho do seu pré-amplificador se você estiver em risco de clipping.
O clipping ocorre quando seu ganho é muito alto para o som que está sendo gravado e sua entrada sobrecarrega o pré-amplificador. Um sintoma de clipping é a distorção do pré-amplificador, que geralmente é desagradável e pode arruinar uma gravação. O Clip Safe ajuda a evitar isso, portanto, se sua entrada chegar perto do corte, o Clip Safe reduz o ganho do pré-amplificador, para que você não precise regravar sua tomada.
Nota
O Clip Safe está disponível apenas em até 96kHz, você não pode usá-lo em taxas de amostragem quad-band (176,4kHz e 192kHz). O LED Safe acende em vermelho para mostrar quando não está disponível.
Para ativar o Clip Safe:
-
Pressione o botão Selecionar para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão Safe na interface ou no botão de software correspondente.
Quando você habilita o Safe, o ícone do Safe fica verde. O ícone do Safe fica branco quando está desativado e disponível.
Quando você tem duas entradas selecionadas usando Vínculo de Pré-amplificador, o Safe é aplicado a ambos os pré-amplificadores.
Dica
Quando você habilita o Clip Safe, seu Scarlett monitora continuamente seus sinais de entrada, até 96.000 vezes por segundo, e através de uma combinação de ajuste de pré-amplificador analógico e DSP, o Clip Safe reduz significativamente o risco de clipping.
O Air permite que você altere o som do pré-amplificador do Scarlett com dois modos diferentes; Air Presence ou Air Presence e Harmonic Drive. O Air afeta as entradas de microfone, linha e instrumento.
O ar afeta as entradas de microfone, linha e instrumento.
Para ativar o Air, selecione sua entrada, pressione o botão Air uma vez para Air Presence, novamente para Air Presence e Harmonic Drive, e novamente para desligar. O LED Air muda de cor para mostrar qual modo você selecionou:
|
Mode |
Description |
LED AIR |
Notas |
|---|---|---|---|
|
Desligado |
O pré-amplificador está limpo |
Branco |
|
|
Air Presence |
Um circuito analógico dá um impulso de presença às suas fontes. |
Green |
|
|
Air Presence e Harmonic Drive |
Adiciona harmônicos, além do circuito Air analógico. |
Âmbar |
Disponível apenas em até 96kHz |
Para habilitar o AIR de , clique no botão Air . Isso é o mesmo que pressionar o botão Air no hardware do .
|
Air desligado |
Air Presence selecionada |
Air Presence e Drive selecionados |
Quando você clica no botão Air do a oartur do último modo Air selecionado, ele é ativado. Para alterar o modo Air selecionado (Presence ou Presence e Drive), clique na seta para exibir o menu suspenso.
|
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Nota
Air Presence e Drive está disponível apenas em até 96kHz, você não pode usá-lo em taxas de amostragem quad-band (176,4kHz e 192kHz).
O controle de Saída e o medidor de nível de saída estão relacionados aos sinais que vão para as saídas 1 e 2 na parte traseira do seu Scarlett 2i2, as saídas que você conectaria com mais frequência aos alto-falantes do monitor.
O controle de Saída define o nível nas saídas de nada (totalmente no sentido anti-horário) para saída em escala total (totalmente no sentido horário).
O medidor de nível de saída ao redor do controle de nível de saída é um medidor de pré-fade (não é afetado pela posição do controle) mostrando a você o nível de sinal vindo de seu computador.
Nota
Em algumas ocasiões, você ainda pode ouvir o som de seus monitores quando o controle de Saída está totalmente no sentido anti-horário, você pode ajustar os níveis do monitor para resolver isso:
-
Abaixe o controle de Saída de sua interface e o controle de nível de seus monitores.
-
Gire o controle de Saída para o máximo (ou logo abaixo do máximo).
-
Reproduza o som do seu sistema.
-
Aumente os controles de nível de seus monitores até que o nível seja o mais alto que você precisa.
Você não deve mais ouvir som quando o controle de Saída estiver no mínimo. Você também tem mais controle sobre o nível com toda a gama do controle de Saída . Ao configurá-lo logo abaixo do máximo, você também terá um pouco de volume extra se precisar ou quiser ouvir sons em um nível mais alto que o normal.
No lado direito do Focusrite Control 2, a seção Output é uma representação visual do controle de saída e dos medidores de nível.
O botão giratório no Focusrite Control 2 é uma representação de software do controle Output (Saída) no painel frontal do seu Scarlett 2i2. Ao alterar o controle no hardware, o software é atualizado; ao mover o controle no painel frontal, o botão giratório no Focusrite Control 2 é atualizado.
A seção Output permite controlar a função Alt, ou troca de alto-falante. Clique em
Para mais informações, consulte Troca de alto-falante (Alt).
Os medidores de nível de saída que refletem os medidores do painel frontal são medidores de pré-fade (não são influenciados pela posição do controle de saída) que mostram o nível de sinal proveniente do computador que vai para as Saídas 1 e 2 (ou 3 e 4 se você ativar o Alt).
Direct Monitor permite que você ouça os sinais que entram nas entradas da sua interface sem que eles passem pelo seu computador. Isso significa que você ouve as entradas sem qualquer latência e sem efeitos.
Você pode querer usar o Direct Monitoring por dois motivos:
-
Você está experimentando latência ou um atraso entre emitir um som e ouvi-lo de volta do software. Ao silenciar as entradas do software e ativar o Direct Monitor, você não ouve mais a latência.
-
Você quer ouvir o sinal limpo e não afetado entrando no seu Scarlett, em vez de ouvir a saída do software, que pode ter efeitos e plug-ins alterando a maneira como sua fonte soa.
Quando o Direct Monitor está desligado, o ícone acende em branco. O Scarlett 2i2 tem duas configurações diferentes do Direct Monitor, mono e estéreo, para habilitar o Direct Monitor:
-
Pressione o botão
-
Pressione o botão
Nota
Se você estiver ouvindo o sinal duas vezes ou obtendo um som duplicado ou levemente desfasado, é provável que o Direct Monitor esteja ativado e você esteja ouvindo o som de volta do software. Você também pode:
-
Silenciar a faixa que você está gravando em seu software DAW.
-
Desligar o Direct Monitor e ouvir apenas o som vindo do seu software DAW.
De Focusrite Control 2 você pode ativar e ajustar o mix Direct Monitor para equilibrar suas entradas com os canais de reprodução do seu software.
Para ativar o Direct Monitor, clique na guia Direto em Focusrite Control 2 e clique no botão do software Direct Monitor na parte superior da guia. O interruptor acende em verde e Direct acende em verde no seu Scarlett 2i2painel frontal.
|
Monitor direto desligado |
Monitor direto ativado |
Para ajustar sua mixagem Direct Monitor:
-
Abrir Focusrite Control 2.
-
Clique na guia Direto.
-
Use os canais do mixer (faders, botões Mute e Solo) para ajustar os níveis para Analogue 1, Analogue 2 e Playback 1-2.
O medidor final abaixo Monitor direto mostra o nível combinado que vai para as saídas de monitor e fone de ouvido.

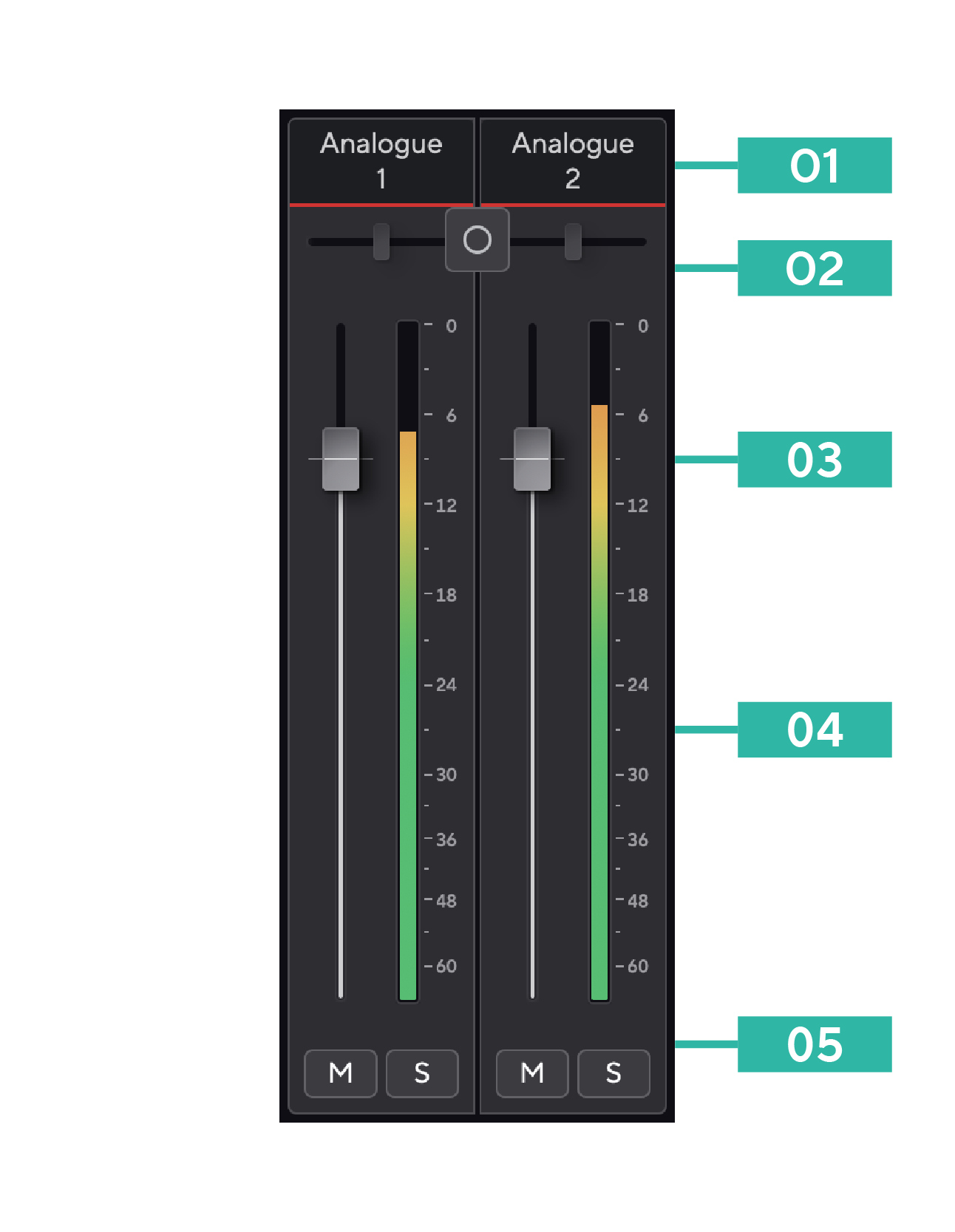

Cada canal do mixer tem várias funções.
-
Nome do canal de mix
Isso mostra o nome da entrada do mixer.
-
Chave Estéreo/Mono e Frigideira
O botão Direct Monitor Mode entre os canais altera o modo de monitor direto entre mono
e estéreo
.
Os indicadores Pan em ambos os lados mostram onde o canal é panoramizado na mixagem de monitor direto. O pan não é editável e tem dois estados dependendo do Direct Monitor selecionado, centro (mono) totalmente à esquerda e totalmente à direita (estéreo).
-
Fader
O Fader ajusta o nível que vai para o seu destino Mix. Alt, opção ⌥ ou clique duas vezes para redefinir.
Os faders não têm efeito nas fontes que você está gravando no momento.
-
Medidor
Isso mostra o nível do canal, em dBFS. Verde mostra um bom nível e laranja significa que o nível está muito alto.
Você verá dois medidores para canais estéreo, um para cada lado esquerdo e outro direito.
O medidor mostra o nível pós-fader, a configuração do fader afetará o medidor.
-
Silenciar e solo
Silenciar - Clique em
para silenciar o canal no Mix. O botão Silenciar fica azul
quando ativado. Você pode silenciar vários canais simultaneamente.
Solo - Clique em
para fazer o solo da track, silenciando todos os outros canais no Mix. O botão Solo acende em amarelo
quando ativado. Habilitar Solo em múltiplos canais silencia qualquer canal sem Solo habilitado, ou seja, você ouvirá todos os canais em Solo.
Se você habilitar Silenciar e Solo, a última opção clicada terá prioridade.
A saída de fone de ouvido é uma tomada TRS de 6,35 mm (¼”). Muitos fones de ouvido têm uma tomada TRS de 3,5 mm, para conectá-los ao seu Scarlett 2i2 você deve usar um adaptador TRS de 6,35 mm para 3,5 mm.
O controle acima da saída de fone de ouvido controla o nível que vai para seus fones de ouvido.
Alguns fones de ouvido de alta impedância podem ser silenciosos quando usados com um Scarlett 2i2, recomendamos o uso de fones de ouvido com impedância de até 300Ω.
Nota
Alguns fones de ouvido e adaptadores de tomada podem ter conectores TS ou TRRS, por exemplo, se tiverem um microfone ou controle de volume embutido no cabo. É improvável que esses fones de ouvido funcionem corretamente. Se estiver com problemas, use fones de ouvido e um adaptador de tomada com conectores de tomada TRS.
Esta seção abrange todos os recursos do painel traseiro do Scarlett 2i2, o que eles fazem, como você pode usá-los e como eles funcionam no Focusrite Control 2.
Porta 5V DC
Com a maioria dos computadores, você não precisará usar a porta 5V DC . No entanto, se as portas USB do seu computador não puderem fornecer 900mA, incluímos uma porta 5V DC para que seu Scarlett possa ser alimentado pela rede elétrica usando uma fonte de alimentação USB.
O Scarlett 2i2 consome uma grande quantidade de energia. Em algumas situações de alta potência, como ao tocar fones de ouvido em alto volume, as portas USB de alguns computadores podem não ser capazes de fornecer energia suficiente e seu Scarlett 2i2 pode desconectar ou o ícone USB pisca em vermelho.
Se você tiver esse comportamento, recomendamos que você use uma fonte de alimentação principal para alimentar seu Scarlett através da porta 5V DC .
Porta USB
A porta USB tipo C identificada como USB é para conectar seu Scarlett ao seu computador.
A conexão com seu computador fornece energia USB, comunicação de áudio bidirecional e uma conexão para Focusrite Control 2.
O ícone USB pisca em vermelho
Se o ícone USB piscar em vermelho, isso significa que seu Scarlett 2i2 não está recebendo energia suficiente.
Para resolver esse problema:
-
Certifique-se de estar usando o cabo USB original fornecido com o seu Scarlett.
-
Teste uma porta USB diferente em seu computador, certifique-se de estar conectando diretamente ao seu computador e não através de um hub USB.
-
Se necessário, use a segunda porta 5V DC na parte traseira do Scarlett 2i2.Conecte um segundo cabo USB de uma PSU USB separada. Certifique-se de não conectar o adaptador de energia enquanto estiver reproduzindo o áudio.
As saídas L e R são saídas de nível de linha para conectar seu a um amplificador ou monitores ativos. As saídas são saídas de tomada TRS de 1/4" balanceadas, você pode usá-las com cabos de tomada TS não balanceados ou TRS balanceados.
Seus controles de Saída do painel frontal do Scarlett 2i2 controla o nível enviado para as Saídas L e R.
Nota
É possível usar conexões não balanceadas, como conectores TS de 6,35 mm ou cabos de conector para RCA, mas não recomendamos isso. O uso de conexões não balanceadas pode significar que será possível ouvir interferências nos seus monitores.
Se ouvir um ruído estático, estalos ou qualquer outro ruído nos monitores, mesmo quando nenhum som estiver sendo reproduzido, certifique-se de que esteja sempre usando conexões balanceadas.
O conector XLR de 3 pinos Entradas estão no nível do microfone e foram projetados para você conectar seus microfones.
Você pode controlar o nível do microfone usando o controle de ganho de entrada correspondente no painel frontal. O phantom power de 48 V também está disponível se você estiver usando um microfone condensador. Você pode ativar o phantom power usando o botão 48 V do painel frontal.
Dica
O Scarlett 2i2 tem entradas XLR na parte traseira para microfones e entradas de tomada de 6,35 mm (1/4") na frente para instrumentos ou dispositivos de nível de linha.
Usar a(s) entrada(s) da tomada do painel frontal desativa a entrada do microfone XLR. Se você não estiver obtendo som de sua(s) entrada(s) XLR, certifique-se de que nada esteja conectado às entradas da tomada do painel frontal.
