Entradas 1 – 4 Controles de ganho e Halos de ganho - O Controle de ganho define o nível de entrada e o Halo de ganho mostra os níveis de ganho da entrada e do pré-amplificador para a entrada de conector ou de microfone XLR.
-
Entradas 1 – 4 Conectores Neutrik® Combo XLR e de 6,35 mm (1/4"). Aceita entradas de nível de microfone XLR ou cabos de conector mono (TS) não balanceados e mono (TRS) balanceados de 1/4" no nível de linha. As entradas 1 e 2 também podem aceitar o nível de instrumento.
-
Botão Select (Selecionar) - Pressione para mover a seleção para o próximo pré-amplificador. Os outros botões mudam para controlar a entrada selecionada. O número do canal selecionado no momento acende em verde.
-
Botão 48V - Pressione para ligar a alimentação fantasma de 48V na entrada de microfone XLR para alimentar microfones condensadores.
Você pode definir 48V de forma independente por canal de pré-amplificador.
-
Botão Air - Pressione para ativar o modo AIR (consulte AIR ).
-
Botão Inst - Pressione para alternar a entrada de 6,35 mm (1/4") selecionada entre o nível de Linha ou de Instrumento.
-
Botão Auto - Pressione para iniciar o recurso Ganho automático (consulte Ganho automático ).
-
Botão Safe - Pressione para ativar o recurso Clip Safe para a sua entrada (consulte Safe ).
-
Botão Alt - pressione o botão Alt para rotear o sinal que vai para o primeiro par de saídas de monitor ( 1 e 2 ) e o segundo par de saídas de monitor ( 3 e 4 ). Para usar dois pares de monitores e alternar entre eles, consulte Alt .
-
Controle Output (Saída) e medidor de nível de saída do alto-falante principal - Controla o nível que vai para os Outputs 1 e 2. O medidor mostra o nível que está sendo enviado. Você pode configurar o Output para controlar todas as suas saídas de linha.
-
Ícones de status
-
-
Botão Mute (Silenciar) - silencia o sinal que está sendo enviado às suas saídas.
-
Controle de nível de fones de ouvido e tomadas de saída
-
Interruptor de alimentação - O é a posição de desligado, I é a posição de ligado.
-
- Trava Kensington. Use uma para proteger seu Scarlett e prevenir furtos.
-
5V DC - um conector USB-C para fornecer energia (5 V CC) à sua Scarlett 18i16. Use a fonte de alimentação USB-C inclusa.
-
USB - Conector USB-C para conectar o 18i16 4th Gen ao seu computador.
Também é possível alimentar a Scarlett 18i16 pelo barramento se a porta USB do seu computador fornecer 3 ampères.
-
S/PDIF Out e In - duas tomadas RCA coaxiais para entrada e saída de sinais de áudio digital S/PDIF de dois canais. Consulte Sync Status e uso do seu Scarlett com ADAT e S/PDIF para mais informações sobre como configurar seu Scarlett 18i16 com um dispositivo S/PDIF.
-
Óptica Saída e Entrada — dois conectores TOSLINK™️ para oito canais de áudio digital no formato ADAT a 44,1/48 kHz e quatro canais a 88,2/96 kHz. Consulte Sync Status e uso do seu Scarlett com ADAT e S/PDIF para saber como configurar a sua Scarlett 18i16 com um dispositivo ADAT.
-
MIDI Out e In - tomadas DIN padrão de 5 pinos para equipamentos MIDI externos. A Scarlett 18i16 funciona como uma interface MIDI, permitindo que os dados MIDI sejam enviados ou recebidos pelo seu computador.
-
Outputs 1 – 4 de linha - Tomadas Neutrik® de 1/4" (TS ou TRS) para conectar a Scarlett a entradas de nível de linha em dispositivos como alto-falantes de monitoramento, amplificadores, mixers ou processadores externos. Use cabos de tomada TRS de 1/4" para conexões balanceadas sempre que possível.
-
Inputs 5 – 8 de linha - Tomadas Neutrik® de 6,35 mm (1/4"). Aceita cabos mono (TS) não balanceados e cabos mono (TRS) balanceados de 1/4" em nível de linha.
Esta seção aborda todos os recursos do painel frontal da sua Scarlett 18i16, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
Os conectores XLR de 3 pinos Input foram projetados para aceitar sinais de nível de microfone.
Você pode controlar o nível do microfone usando o controle de ganho de entrada correspondente no painel frontal. O phantom power de 48V também está disponível se você estiver usando um microfone condensador. Você pode ativar o phantom power usando o botão 48V do painel frontal.
Você pode ativar o phantom power de 48V por canal.
O ganho de entrada do pré-amplificador controla a quantidade de sinal que você está enviando para o seu computador e software de gravação.
É essencial definir um bom nível para o ganho de entrada do pré-amplificador para obter a melhor qualidade de gravação. Se o ganho de entrada do pré-amplificador for muito baixo, seu sinal ficará muito baixo e quando você tentar aumentar seu nível mais tarde, poderá ouvir ruído na gravação; se o ganho de entrada do pré-amplificador for muito alto, você pode "cortar" (clipar) a entrada e ouvir uma distorção severa em sua gravação.
Para aumentar o ganho de entrada, mova o controle de ganho no sentido horário, conforme você move o controle de ganho, o Halo de Ganho acende gradualmente no sentido horário para mostrar o nível de ganho. Este diagrama mostra o ganho em vários níveis:
-
Sem ganho de entrada
-
25% de ganho de entrada
-
50% de ganho de entrada
-
75% de ganho de entrada
-
100% de ganho de entrada
Ao ajustar o ganho de entrada enquanto envia um sinal para o pré-amplificador, o anel se acende da mesma forma que acima, mas uma cor, verde, âmbar ou vermelha, mostra o nível que está entrando no seu computador. Pouco depois de você parar de ajustar o ganho, os medidores são revertidos para medidores de entrada (consulte Medição de entrada).
-
Ganho de 40%, o sinal está bom.
-
Ganho de 40%, sinal em pré-clip.
-
Ganho de 40%, sinal em clipping.
-
O verde mostra que o seu nível de sinal está bom.
-
Âmbar mostra que seu sinal é pré-clip, mais alto e é provável que você corte a entrada
-
Vermelho mostra que o seu sinal foi cortado, você deve reduzir o ganho.
Você também pode controlar o ganho do pré-amplificador remotamente usando o Focusrite Control 2.
Para ajustar o ganho do pré-amplificador no Focusrite Control 2:
-
Clique no botão virtual do canal que deseja ajustar ou use a tecla Tab para selecionar o controle de ganho do pré-amplificador.
-
Mova o mouse para cima e para baixo ou use as teclas de seta do teclado para aumentar ou diminuir o ganho (em incrementos de ±1 dB).
As imagens a seguir mostram o ganho do pré-amplificador nos níveis mínimo, médio e máximo.
|
Sem ganho de entrada |
50% de ganho |
100% de ganho |
Este vídeo ensina como controlar o ganho pelo Focusrite Control 2.
Quando não estiver movendo o controle de ganho de entrada, a medição de entrada usa todo o Halo de ganho. À medida que o sinal de entrada fica mais alto (p. ex., com um a ajuste de ganho de entrada mais alto), o Halo de ganho acende em verde e passa a âmbar antes de todo o Halo de ganho piscar em vermelho para mostrar que a entrada foi cortada (clipada).
Esse esquema mostra os medidores em diferentes níveis para mostrar o nível do sinal de entrada:
-
Nenhum sinal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - reduza o ganho de entrada para evitar distorção e clipping.
Dica
Se o sinal cortar, todo o halo de ganho acenderá em vermelho, isso garante que você possa ver o estado do clip de qualquer ângulo no painel frontal.
Da mesma forma que os medidores de entrada no painel frontal da sua Scarlett 18i16, você pode verificar o sinal de entrada nos medidores no Focusrite Control 2 para ajustar o ganho correto do pré-amplificador.
À medida que o sinal fica mais alto, o medidor no Focusrite Control 2 acende em verde e passa a âmbar (pré-clip).
O indicador acima do medidor mostra o nível de pico (em -dBFS), o nível mais alto nessa faixa desde que você começou a monitorar a entrada. Ao passar o mouse sobre o medidor de nível de pico, você pode clicar para
Dica
Quando estiver gravando, o ideal é ter como objetivo um nível de pico de -12 dBFS. Isso garante que você tenha espaço suficiente (headroom) quando tiver gravado todas as suas faixas.
|
Aguardando um sinal de entrada. |
O sinal de entrada atingiu -18 dB. |
Clique para |
Ao sobrecarregar o pré-amplificador com muito sinal de entrada ou ao adicionar muito ganho, o medidor de nível de pico acende em vermelho. Passe o mouse sobre o medidor de nível de pico e clique para
|
A entrada foi cortada. |
Clique em |

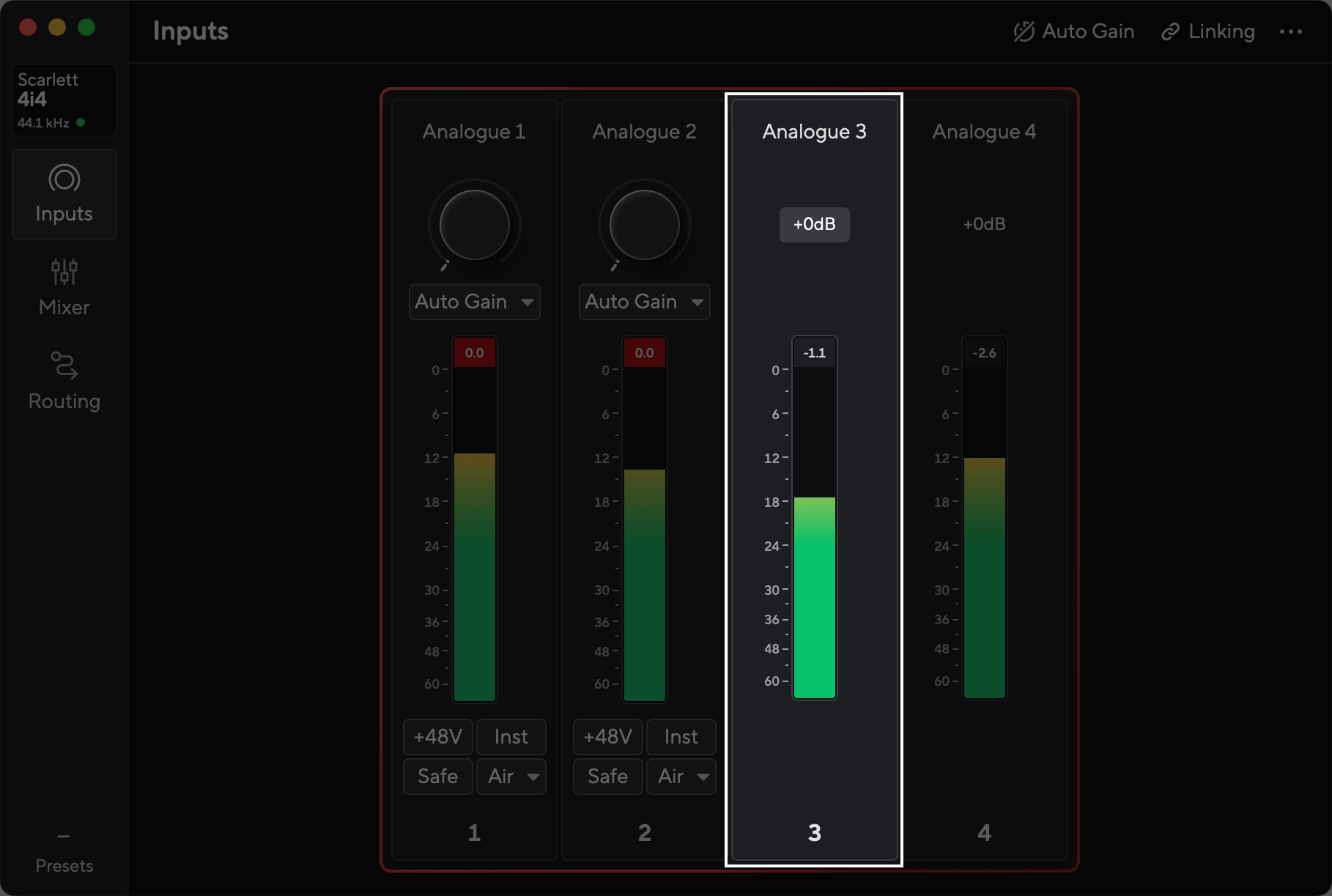

O impulso de linha permite aumentar o ganho das entradas de linha para enviar um sinal mais forte ao software de gravação.
As entradas de linha da sua interface têm um nível máximo de entrada elevado para funcionar com a maioria dos dispositivos de nível de linha. No entanto, isso significa que, se você estiver usando um dispositivo com nível de saída de linha baixo, o sinal poderá parecer baixo em comparação com o de outras entradas de linha ou com o das entradas de ganho variável da interface.
Muitos controles do painel frontal em sua Scarlett 18i16 são compartilhados pelas entradas do pré-amplificador. O botão Select (Selecionar) move os controles do pré-amplificador para diferentes entradas.
Ao menos um pré-amplificador está sempre selecionado, e para mudar o(s) pré-amplificador(es) que os controles estão influenciando, pressione o botão Select (Selecionar). Ao fazer isso, o número do pré-amplificador recém-selecionado acende em verde e as luzes de configuração do pré-amplificador mudam para corresponder ao novo pré-amplificador.
Quando você liga a sua Scarlett 18i16, o último pré-amplificador selecionado antes de você desligá-lo permanece sendo o pré-amplificador selecionado.
Nota
Ao vincular duas entradas, o botão Select (Selecionar) as trata como uma só. Pressionar Select avança para a próxima entrada ou par vinculado.
Vincular pré-amplificadores permite controlar dois pré-amplificadores simultaneamente usando um conjunto de controles de pré-amplificador. Você pode combinar os controles de ganho para dois pré-amplificadores e habilitar outros controles de pré-amplificador. Isso é útil para gravação estéreo, por exemplo, um par de microfones, sintetizador estéreo ou teclado.
Para conectar pré-amplificadores:
-
Pressione o botão Select (Selecionar) para selecionar o par de pré-amplificadores que deseja vincular (os pré-amplificadores de número ímpar são sempre o lado esquerdo de um par).
-
Pressione e mantenha pressionado o botão Select por um segundo.
Quando você tiver feito o vínculo do pré-amplificador:
-
Ambos os números do pré-amplificador acendem em verde e os Halos de ganho acendem temporariamente em seu nível de pré-amplificador.
-
O nível de ganho do pré-amplificador é definido para o valor mais baixo do par recém-vinculado.
-
As configurações do pré-amplificador são herdadas do pré-amplificador selecionado atualmente, p. ex., o pré-amplificador 1 está selecionado, portanto, o pré-amplificador 2 herda as configurações Air , Safe e Inst do pré-amplificador 1.
-
A mudança de qualquer configuração de pré-amplificador altera o estado de ambos os pré-amplificadores.
-
Ajustar qualquer um dos controles de ganho altera o nível de ganho de ambos os pré-amplificadores e é mostrado em ambos os halos de ganho.
-
48V é desabilitado para ambos os pré-amplificadores.
Nota
Você só pode vincular pré-amplificadores adjacentes com o canal esquerdo definido como canais de entrada ímpares, por exemplo, você pode vincular os canais de entrada 1 e 2, ou 3 e 4, mas não 2 e 3.
Você também pode vincular apenas pré-amplificadores de microfone, sendo que as entradas de linha de nível fixo na parte traseira da sua Scarlett 18i16 não possuem nenhum controle de pré-amplificador.
Para desvincular os pré-amplificadores, mantenha o botão Select (Selecionar) pressionado por um segundo. Ao desvincular um par:
-
O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.
Para vincular pré-amplificadores no Focusrite Control 2, clique no botão de vinculação no canto superior direito da página de entradas . No pop-up você pode escolher quais entradas deseja vincular ou desvincular.
Ao vincular dois pré-amplificadores, o ícone de vínculo aparece na parte inferior de ambas as faixas de canal.
Quando se desvincula os pré-amplificadores:
-
O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.
O 48V, também comumente chamado de “Phantom Power”, fornece 48 Volts do conector XLR da sua interface para dispositivos que precisam de energia elétrica para funcionar. O uso mais comum é fornecer energia para microfones condensadores, mas você também pode precisar de 48V para pré-amplificadores de microfone em linha, microfones dinâmicos ativos e caixas DI ativas.
Para ligar 48V:
-
Conecte seu microfone, ou outro dispositivo elétrico, a uma entrada XLR em sua interface usando um cabo XLR. Os 48V não são fornecidos às entradas de tomada de 6,35 mm (1/4").
-
Use o botão Selecionar para mover os controles para a entrada correta.
-
Pressione o botão 48V (ou o botão de software correspondente)
O ícone 48V acende para indicar que está ativado.
O phantom power de 48V agora está sendo enviada para a entrada XLR selecionada e para todos os dispositivos conectados à entrada XLR.
Para habilitar 48V (Phantom Power) a partir do Focusrite Control 2, clique no botão na entrada em que deseja habilitá-lo. Isso é o mesmo que pressionar o botão 48V no painel frontal do 18i16.
|
Phantom Power desligado |
Phantom Power ligado |
Importante
Se você acidentalmente fornecer o phantom power de 48V para a entrada errada, a maioria dos microfones modernos de outros tipos, p. ex., dinâmicos ou de fita, não serão danificados, mas alguns microfones mais antigos podem ser. Se não tiver certeza, verifique o guia do usuário do seu microfone para garantir que é seguro usá-lo com o phantom power de 48V .
Se não tiver certeza, consulte o manual do usuário do seu microfone para confirmar se ele pode ser usado com o Phantom Power 48V.
O Inst , ou instrumento, altera a impedância e o nível de entrada das entradas de conector de 6,35 mm (1/4") no seu Scarlett de modo que as entradas funcionem melhor para um instrumento ou uma fonte de nível de linha. Listamos os valores de impedância de entrada na seção Especificações . Se não ativar a opção Inst e conectar uma guitarra elétrica, o som resultante poderá ser turvo e silencioso se comparado ao som com o Inst ativado.
O botão Inst (Instrumento) afeta apenas a entrada de linha de 6,35 mm (1/4") do canal selecionado, tanto a entrada 1 quanto a entrada 2. Ele muda de uma entrada adequada para dispositivos de nível de linha para uma entrada mais adequada para dispositivos de nível de instrumento.
Para ativar ou desativar o modo de instrumento para a entrada de tomada de 6,35 mm (1/4"), selecione o canal e pressione o botão Inst uma vez. A cor verde indica que Inst está ativado e a cor branca indica que Inst está desativado. Ao ativar o Inst e conectar uma tomada à sua Scarlett, o ganho mínimo da entrada é alterado para +7 dB.
Nota
Quando a luz Inst está branca, a entrada da tomada de 6,35 mm está no nível de linha.
Quando Inst está ativado (verde), é possível conectar dispositivos de nível de instrumento às entradas de 1/4", como, mas não limitado a:
-
Guitarras elétricas ou eletroacústicas diretamente e via pedais de efeitos.
-
Baixos elétricos
-
Instrumentos acústicos com captadores, como violinos, contrabaixos, etc.
Quando Inst está desativado (branco), você pode conectar dispositivos de nível de linha às entradas de 6,35 mm (1/4"), como, mas não limitado a:
-
Sintetizadores
-
Teclados
-
Baterias eletrônicas
-
Pré-amplificadores de microfone externo
Para mudar as entradas 1 ou 2 entre instrumento e linha no Focusrite Control 2, clique uma vez no botão Inst .
|
Linha |
Instrumento |
Nota
Quando você alterna entre Inst e Linha, o ganho permanece no último nível ajustado.
O Air permite que você altere o som do pré-amplificador da Scarlett com dois modos diferentes; Air Presence ou Air Presence e Harmonic Drive. O Air afeta as entradas de microfone, linha e instrumento.
O ar afeta as entradas de microfone, linha e instrumento.
Para ativar o Air, selecione sua entrada, pressione o botão Air uma vez para Air Presence, novamente para Air Presence e Harmonic Drive, e novamente para desligar. O LED Air muda de cor para mostrar qual modo você selecionou:
|
Modo |
Descrição |
Notas |
|---|---|---|
|
Desligado |
O pré-amplificador está limpo |
|
|
Air Presence |
Um circuito analógico dá um impulso de presença às suas fontes. |
|
|
Air Presence e Harmonic Drive |
Adiciona harmônicos, além do circuito Air analógico. |
Disponível apenas em até 96 kHz |
Para ativar o Air de Focusrite Control 2 clique no botão. Isso é o mesmo que pressionar o botão no 18i16painel frontal.
|
Air desligado |
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Ao clicar no botão Air do Focusrite Control 2, é ativado o último modo Air selecionado. Para mudar o modo Air selecionado (Presence ou Presence and Drive), clique na seta para exibir o menu suspenso.
|
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Nota
Air Presence e Drive está disponível apenas em até 96 kHz, você não pode usá-lo em taxas de amostragem de banda quádrupla (176,4 kHz e 192 kHz).
O Ganho automático lhe permite enviar um sinal para o seu 18i16 4th Gen (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
Para usar o ganho automático:
-
Pressione o botão Select (Selecionar) para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão branco Auto na sua Escarlate ou no botão de software correspondente.
O ícone Auto fica verde por dez segundos. O Halo de ganho correspondente se transforma em um cronômetro de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o 18i16 exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.
Se o Ganho automático falhar, o Halo de ganho se acenderá em vermelho. Para mais informações, consulte a seção O Halo de ganho ficou vermelho .
Nota
O Ganho automático da Scarlett garante que seus níveis sejam ajustados corretamente, não apenas usando o sinal de entrada, mas também considerando os fatores:
-
Piso de ruído do pré-amplificador.
-
Silêncio digital.
-
Crosstalk entre canais.
-
Batidas ou batidas indesejadas em seus microfones.
Este vídeo ensina como usar o Ganho Automático em Focusrite Control 2.
Para usar o Ganho automático no Focusrite Control 2:
-
Clique no botão Auto Gain (Ganho automático) no Focusrite Control 2.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
O processo de Ganho Automático é iniciado e o Halo de Ganho do software se transforma em um cronômetro de contagem regressiva.
Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o 18i16 exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.
Se o sinal de entrada não for adequado para Ganho Automático (por exemplo, nenhum sinal), após dez segundos, o Ganho Automático para e o Halo de Ganho acende em vermelho por um segundo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
|
Halo de ganho de hardware |
O Ganho automático não foi bem-sucedido |
Isso pode ocorrer com todos os sinais inutilizáveis, incluindo a ausência de sinal, sinais muito baixos e sinais muito altos. Se você vir essa mensagem de erro, tente o seguinte:
-
Certifique-se de ter conectado a fonte à entrada correta.
-
Para microfones condensadores, ative o 48V (Phantom Power).
-
Certifique-se de estar produzindo som enquanto o Ganho automático estiver em execução.
-
Certifique-se de que o sinal não esteja muito alto.
-
Caso esteja usando as entradas XLR para um dispositivo de nível de linha (sintetizadores, teclados, modeladores de amplificador), utilize as entradas de tomada.
-
Reduza a saída do dispositivo conectado.
-
-
Se o sinal estiver muito baixo, aumente o ganho em 25–50% antes de ativar o Ganho automático.
Nota
Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
O Ganho automático lhe permite enviar um sinal para o seu 18i16 4th Gen (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
O Ganho automático multicanal inicia o processo de Ganho automático para todos os canais de pré-amplificador na sua interface. Isso é particularmente interessante para ajustar rapidamente os níveis em situações em que você está usando vários canais ao mesmo tempo, por exemplo:
-
Definição de níveis para si mesmo se estiver tocando guitarra e cantando ao mesmo tempo.
-
Definição de níveis para um baterista quando você dispor de vários microfones no kit de bateria.
-
Definição de níveis para uma banda em que todos gravam "ao vivo" juntos.
Para iniciar o processo de Ganho automático multicanal:
-
Mantenha o botão Auto pressionado por dois segundos.
O ícone Auto oscila entre desligado e verde por dez segundos, e os Halos de ganho de todos os canais se transformam em cronômetros de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
Se o Ganho automático for bem-sucedido, os Halos de ganho se acenderão em verde antes que o valor do ganho seja indicado nos Halos de ganho por um segundo. O ganho agora está ajustado em um bom nível para a sua gravação.
Nota
Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
Você também pode executar o Ganho automático multicanal em Focusrite Control 2. Para isso:
Para fazer isso:
-
Abra Focusrite Control 2 e acesse a guia Inputs (Entradas).
-
Clique na seta suspensa à direita do botão Ganho automático usual.
-
Escolha (Ganho automático em ambos) (Ganho automático em todos).
-
-
Ganho automático múltiplo permite que você escolha os canais para os quais deseja executar o Ganho automático.
-
-
Caso tenha clicado em Ganho automático múltiplo, marque os canais para os quais deseja executar o Ganho automático.
-
Clique em
Assim que o Ganho automático for concluído, Focusrite Control 2 mostrará os canais que foram definidos e seus novos níveis de ganho:
|
Todos os canais |
Múltiplos canais |
O Ganho automático multicanal pode falhar durante o processo para um, vários ou todos os canais.
|
Se o Ganho automático falhar em todos os canais, você verá a mensagem Auto Gain failed (Ganho automático falhou). |
Se o Ganho automático falhar em um ou alguns canais, verá a mensagem Ganho automático concluído, mas com a opção para |
Você pode:
-
Clicar em
-
Clique em fechar e execute o Auto Gain em todos os canais com falha.
-
Clique em fechar e ajuste manualmente o ganho em todos os canais com falha.
Ao iniciar o Ganho Automático no seu 18i16, você precisa emitir um som para que a entrada ajuste o nível correto. Se precisar de um momento para chegar ao microfone ou instrumento, você pode usar a contagem regressiva do Ganho Automático para adicionar um atraso antes do início do Ganho Automático.
Para ativar a contagem regressiva do Ganho Automático:
-
Acesse a guia Entradas de Focusrite Control 2.
-
Clique no botão Ganho Automático na parte superior da guia Entradas de Focusrite Control 2.
-
Clique para selecionar um valor para a contagem regressiva do Ganho Automático:
-
Desativado
-
5 segundos
-
10 segundos
-
20 segundos
-
30 segundos
-
Quando a contagem regressiva do Ganho Automático estiver ativada, o pequeno ícone de cronômetro na parte superior da guia Entradas de Focusrite Control 2 mostrará o valor atual da contagem regressiva do Ganho Automático em segundos.
O Alvo do Ganho Automático permite escolher o nível desejado para o sinal após executar o Ganho Automático.
Você pode definir o Alvo do Ganho Automático na guia Dispositivo, em Preferências de Focusrite Control 2.
O Ganho automático lhe permite enviar um sinal para o seu 18i16 4th Gen (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
Por padrão, o Ganho Automático busca ajustar o nível do sinal para -18 dB — isso oferece headroom suficiente para adicionar efeitos e gravar várias faixas sem comprometer o headroom da mixagem inteira.
Você pode ajustar o nível-alvo do Ganho Automático se for menos provável que você fique sem headroom, por exemplo, ao gravar menos faixas, usar a interface em chamadas de vídeo ou fazer streaming.
Você pode definir o Alvo do Ganho Automático para os seguintes níveis
-
-6 dB
-
-12 dB
-
-18 dB
O botão Safe aplica o Clipe Safe, que ajusta automaticamente o ganho do pré-amplificador se houver risco de clipping.
O clipping ocorre quando seu ganho é muito alto para o som que está sendo gravado e sua entrada sobrecarrega o pré-amplificador. Um sintoma de clipping é a distorção do pré-amplificador, que geralmente é desagradável e pode arruinar uma gravação. O Clip Safe ajuda a evitar isso, portanto, se sua entrada chegar perto do corte, o Clip Safe reduz o ganho do pré-amplificador, para que você não precise regravar sua tomada.
Nota
O Clip Safe está disponível apenas em até 96 kHz, você não pode usá-lo em taxas de amostragem de banda quádrupla (176,4 kHz e 192 kHz). O LED Safe acende em vermelho para mostrar quando não está disponível.
Para ativar o Clip Safe :
-
Pressione o botão Select (Selecionar) para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão Safe na interface ou no botão de software correspondente.
Quando você ativa o Safe, o ícone Safe acende em verde.
Quando você possui duas entradas selecionadas usando a vinculação do pré-amplificador, o Safe é aplicado a ambos os pré-amplificadores.
Dica
Quando você habilita o Clip Safe, sua Scarlett monitora continuamente seus sinais de entrada, até 96.000 vezes por segundo, e por meio de uma combinação de ajuste de pré-amplificador analógico e DSP, o Clip Safe reduz significativamente o risco de clipping.
O botão Alt (alternativo) do 18i16 permite direcionar rapidamente uma fonte para diferentes saídas analógicas ou alterar as fontes enviadas a um conjunto de saídas analógicas. Isso é útil para ouvir suas mixagens em outro conjunto de alto-falantes ou para comparar duas fontes diferentes usando as mesmas saídas.
Para configurar os alto-falantes para a troca de alto-falantes:
-
Conecte seus alto-falantes principais às saídas de monitor 1 e 2.
-
Conecte seus alto-falantes alternativos às saídas de monitor 3 e 4.
-
Vá para a guia Routing (Roteamento) do Focusrite Control 2.
-
Depois de configurar seus monitores, você pode alternar entre os monitores principais (Saídas 1 e 2) e os monitores Alt (Saídas 3 e 4) pressionando o botão Alt do painel frontal ou clicando no botão Alt em Focusrite Control 2.
Nota
Quando você remove saídas do grupo de monitores Alt, seu nível de corte é automaticamente definido para o último valor definido no dial Output.
O controle Output (Saída) e o medidor de nível de saída estão relacionados aos sinais direcionados para as saídas 1 e 2 na parte traseira da sua Scarlett 18i16, as saídas que geralmente são conectadas aos alto-falantes de monitoramento.
Também é possível atribuir o controle Output a outras saídas, p. ex., se estiver usando dois pares de alto-falantes. Para mais informações, consulte Troca de alto-falante (Alt).
O controle Output (Saída) ajusta o nível nas saídas do nada (totalmente no sentido anti-horário) para a saída de escala total (totalmente no sentido horário).
O medidor de nível de saída em torno do controle de nível de saída é um medidor pré-fade (que não é afetado pela posição do controle) para mostrar o nível de sinal proveniente do computador.
No lado direito do Focusrite Control 2, a seção Output é uma representação visual do controle de saída e dos medidores de nível.
O botão giratório no Focusrite Control 2 é uma representação de software do controle Output (Saída) no painel frontal do seu Scarlett 18i16. Ao alterar o controle no hardware, o software é atualizado; ao mover o controle no painel frontal, o botão giratório no Focusrite Control 2 é atualizado.
A seção Output permite controlar a função Alt, ou troca de alto-falante. Clique em
Para mais informações, consulte Troca de alto-falante (Alt).
Os medidores de nível de saída que refletem os medidores do painel frontal são medidores de pré-fade (não são influenciados pela posição do controle de saída) que mostram o nível de sinal proveniente do computador que vai para as Saídas 1 e 2 (ou 3 e 4 se você ativar o Alt).
Consulte a secção Silenciar .
O botão Dim (Atenuar) reduz em 18 dB o nível de saída enviado às suas saídas. Quando ativo, Dim acende em verde.
O botão Mute (Silenciar) silencia o sinal enviado às suas saídas. Quando ativo, Mute acende em verde.
|
Mute desativado (branco). |
Mute ativado (verde). |
Por padrão, o Mute (Silenciar) influencia as saídas 1 e 2 do monitor principal, mas no Focusrite Control 2 é possível alterar isso para controlar as saídas Alt.
Para ativar/desativar o Mute no Focusrite Control 2, clique no botão
O botão Mute funciona da mesma forma que o botão Mute no painel frontal do seu Scarlett 18i16. Quando ativo, Mute acende em verde.
|
Mute desativado. |
Mute ativado. |
O ícone Sync Status (Status de sincronização)
O indicador Status de sincronização é mais útil quando se está tentando expandir a contagem de canais usando o seu Scarlett 18i16 com outro equipamento conectado às entradas ou saídas digitais do seu Scarlett 18i16; o ADAT ou S/PDIF IO.
Importante
Para transmitir áudio, o indicador Status de sincronização deve acender em verde. Isso pode ser feito fazendo com que seu Scarlett 18i16 mestre de clock (clock interno) ou escravo de clock (clock ADAT ou S/PDIF) tenha um mestre de clock válido conectado.
Ao usar as entradas digitais, a Scarlett 18i16 e os demais dispositivos de áudio precisam ter seus clocks internos sincronizados, usando sinais de clock, para que o áudio seja gravado no tempo.
Dependendo do tipo de dispositivo digital que você está conectando à sua Scarlett 18i16 (ADAT, S/PDIF coaxial ou S/PDIF óptico), é necessário verificar se o modo de E/S digital está definido corretamente; para mais informações, consulte Configuração dos modos de porta digital.
Dica
Caso seus dispositivos de áudio digital não estejam sincronizados corretamente, ocorrerão falhas audíveis ou o áudio não será transmitido.
Existem alguns princípios quando se tenta sincronizar vários dispositivos de áudio digital:
-
O sinal de clock pode ser incorporado ao sinal de áudio, por meio dos mesmos cabos (p. ex., S/PDIF ou ADAT).
-
Os sinais de clock são sempre unidirecionais, não sendo possível enviar e receber sinais de clock usando um único cabo ADAT ou S/PDIF.
-
Existem Mestres de clock e Escravos de clock.
Dispositivos “seguem” os sinais de clock de outros dispositivos. Um dispositivo em sua instalação deve ser o mestre de clock, os demais dispositivos devem ser escravos e receber o sinal de clock do mestre de clock.
-
Cada dispositivo com E/S digital terá um clock interno e deverá oferecer a opção de ser um mestre ou escravo de clock.
Dica
Nos exemplos apresentados, usamos produtos Focusrite para demonstrar a expansão digital ADAT e S/PDIF. Mas lembre-se, ADAT e S/PDIF são padrões universais. Assim, qualquer dispositivo com saídas digitais ADAT ou S/PDIF funcionará com as entradas digitais do Scarlett.
Essa é a instalação mais básica e envolve um dispositivo de expansão, aumentando o número de canais do seu Scarlett 18i16.
Descrevemos as etapas para um dispositivo de expansão ADAT, mas a mesma teoria se aplica aos dispositivos de expansão S/PDIF. Dependendo do tipo de S/PDIF que estiver usando (coaxial ou óptico), talvez seja necessário alterar as configurações do modo Digital IO no Focusrite Control 2, para mais informações, consulte Configuração dos modos de porta digital.
Equipamento:
-
Um pré-amplificador ADAT externo, como um Clarett+ OctoPre.
-
Um cabo TOSLINK (também referido como cabo ADAT).
Configuração:
-
Conecte o cabo TOSLINK da porta ADAT Out (Saída) do pré-amplificador ADAT à porta ADAT In (Entrada) do Scarlett 18i16.
-
Ajuste o clock do pré-amplificador ADAT para Interno e sua taxa de amostragem escolhida.
-
No Focusrite Control 2, defina o clock do Scarlett 18i16 para ADAT e alinhe a taxa de amostragem com a do pré-amplificador ADAT.
-
Em sua DAW, defina seus canais para as entradas 13 - 20, que são as oito entradas ADAT.
É similar à Instalação 1, mas envolve mais cabos. É útil se você usar o dispositivo de expansão apenas ocasionalmente, de modo que prefira manter o Scarlett 18i16 como mestre de clock.
Descrevemos as etapas para um dispositivo de expansão ADAT, mas a mesma teoria se aplica aos dispositivos de expansão S/PDIF. Dependendo do tipo de S/PDIF que estiver usando (coaxial ou óptico), talvez seja necessário alterar as configurações do modo Digital IO no Focusrite Control 2, para mais informações, consulte Configuração dos modos de porta digital.
Equipamento:
-
Um pré-amplificador ADAT externo, como um Clarett+ OctoPre.
-
Dois cabos TOSLINK (também referido como cabo ADAT).
Configuração:
-
Conecte o cabo TOSLINK da porta ADAT Out (Saída) do pré-amplificador ADAT à porta ADAT In (Entrada) do Scarlett 18i16.
-
Conecte um segundo cabo TOSLINK do ADAT Out do Scarlett 18i16 ao ADAT In do pré-amplificador.
Esse cabo destina-se apenas ao envio de dados de clock, mas se o seu pré-amplificador ADAT tiver saídas, também será possível enviar sinais de volta para fora do seu computador como forma de obter saídas analógicas adicionais.
-
Ajuste o clock do pré-amplificador ADAT para ADAT e sua taxa de amostragem escolhida.
-
No Focusrite Control 2, defina o clock do Scarlett 18i16 para Interno e alinhe a taxa de amostragem com a do pré-amplificador ADAT.
-
Em sua DAW, defina seus canais para as entradas 13 - 20, que são as oito entradas ADAT.
Nessa instalação, usamos dois dispositivos de expansão: um dispositivo ADAT e um dispositivo S/PDIF. Para o ADAT, é possível usar um pré-amplificador como um OctoPre ou um pré-amplificador de microfone. Para o S/PDIF, é possível conectar outra interface no modo independente ou um modelador de amplificador de guitarra.
Usar o Scarlett 18i16 como mestre de clock é conveniente se você usar os dispositivos de expansão apenas ocasionalmente, de modo que não precise ligá-los sempre que usar o Scarlett 18i16.
Equipamento:
-
Um pré-amplificador ADAT externo, como um Clarett+ OctoPre.
-
Um dispositivo S/PDIF, como um amplificador de guitarra.
-
Dois cabos ADAT.
-
Dois cabos S/PDIF.
Configuração:
-
Conecte o cabo TOSLINK da porta ADAT Out (Saída) do pré-amplificador ADAT à porta ADAT In (Entrada) do Scarlett 18i16.
Conecte o cabo S/PDIF do dispositivo S/PDIF Out (Saída) ao S/PDIF In (Entrada) no Scarlett 18i16.
-
Conecte um segundo cabo TOSLINK do ADAT Out do Scarlett 18i16 ao ADAT In do pré-amplificador.
Conecte um segundo cabo S/PDIF do S/PDIF Out do Scarlett 18i16 ao S/PDIF In do dispositivo.
-
Defina o clock do pré-amplificador S/PDIF para S/PDIF e a sua taxa de amostragem escolhida. Alguns dispositivos S/PDIF não permitem que essas configurações sejam alteradas; se esse for o caso, consulte ….
-
Defina o clock do Scarlett 18i16 como interno e alinhe à taxa de amostragem.
-
Configure o pré-amplificador ADAT para ajustar o clock para ADAT e alinhar à taxa de amostragem (ele está recebendo seu clock do Scarlett 18i16 por meio do segundo cabo ADAT).
Nota
Com taxas de amostragem de banda dupla (88,2 kHz e 96 kHz), apenas as seguintes configurações podem ser obtidas usando dois dispositivos:
-
Dois canais S/PDIF coaxiais e quatro canais ADAT
-
Dois canais S/PDIF ópticos e quatro canais ADAT
-
Oito canais ADAT
Em todas as taxas de amostragem, não é possível usar S/PDIF coaxial e ambas as portas ADAT ao mesmo tempo. Consulte a Ordem dos canais de entrada da Scarlett 18i16 para mais informações sobre as possíveis combinações de entrada.
Seu Scarlett 18i16 possui duas saídas para fones de ouvido. Ambas as saídas de fones de ouvido são totalmente independentes das demais saídas analógicas, de modo a possuírem uma mixagem dedicada.
As saídas de fone de ouvido são conectores TRS de 6,35 mm (¼”). Muitos fones de ouvido têm um conector TRS de 3,5 mm e, para conectá-los ao seu Scarlett 18i16, é necessário usar um adaptador TRS de 6,35 mm para 3,5 mm.
Os controles acima das saídas de fone de ouvido controlam o nível enviado aos seus fones de ouvido.
Nota
Determinados fones de ouvido e adaptadores de conexão podem ter conectores TS ou TRRS, frequentemente devido a microfones integrados ou controles de volume. Eles podem não funcionar adequadamente. Se tiver problemas, use fones de ouvido e um adaptador de conexão com conectores TRS.
Você pode atribuir qualquer fonte aos fones de ouvido, seja usando um Mix para uma combinação independente de entradas de hardware (monitoramento direto) e canais de reprodução de software, seja roteando diretamente uma fonte, p. ex., Reprodução de software 1 e 2.
Para configurar o seu roteamento de fones de ouvido:
-
Abra o Focusrite Control 2.
-
Vá para a guia Routing (Roteamento).
-
Localize a saída dos fones de ouvido na lista Output (Saída).
-
Clique no menu suspenso Source (Fonte) correspondente e escolha a fonte ou mix que deseja enviar aos fones de ouvido
A mixagem que você criou agora está sendo enviada à saída de fones de ouvido selecionada. É possível controlar o nível geral usando o controle de fones de ouvido na Scarlett ou no software. Você pode controlar diferentes partes da mixagem usando a Mixagem no Focusrite Control 2.
Esta seção aborda todos os recursos do painel traseiro da sua Scarlett 18i16, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
A porta USB Type-C identificada como USB serve para conectar o seu 18i16 4th Gen ao computador.
Use o cabo USB-C incluso para conectar-se a uma porta USB-C em seu computador. Também pode usar um cabo ou adaptador USB-C para A.
O ícone USB pisca em vermelho
Se o ícone USB piscar em vermelho, isso significa que a Scarlett 18i16 não está recebendo energia suficiente.
A porta USB usada para alimentar sua Scarlett 18i16 deve ser uma porta USB-C de 15 W (5 V/3 A).
Para resolver esse problema:
-
Desconecte ambos os cabos USB. Nesta ordem: conecte a fonte de alimentação à porta USB de energia e, em seguida, conecte o cabo USB à porta USB da Scarlett.
-
Certifique-se de estar usando a fonte de alimentação USB original.
-
Teste uma porta USB diferente no computador e verifique se a conexão ocorre diretamente no computador e não por meio de um hub USB.
As portas S/PDIF oferecem dois canais de E/S digitais para conectar a outros equipamentos de áudio com E/S S/PDIF, como amplificadores de guitarra, pré-amplificadores de microfone ou qualquer dispositivo com saída S/PDIF.
Nota
As portas S/PDIF são RCA coaxiais, sendo nossa recomendação o uso de cabos de 75 Ω. Entretanto, cabos RCA normais mais curtos devem funcionar.
Há muitas maneiras de conectar e sincronizar a sua Scarlett 18i16 quando estiver usando um dispositivo externo conectado via S/PDIF. Para mais informações sobre configurações de clock e E/S digital, consulte a seção Indicador Status de sincronização .
O Indicador Status de sincronização no seu 18i16 4th Gen deve acender para indicar que está travado ou sincronizado ao clock. Ao enviar o áudio do dispositivo externo para o seu 18i16 4th Gen, você verá os canais S/PDIF chegando aos canais 11-12.
Nota
Seu 18i16 4th Gen Desativa as entradas e saídas digitais em taxas de amostragem de quatro bandas (176,4/192 kHz).
As duas portas ópticas (entrada e saída) oferecem oito canais de E/S ADAT para conectar outros equipamentos de áudio com E/S ADAT, como pré-amplificadores de microfone de oito canais.
Há muitas maneiras de conectar e sincronizar a sua Scarlett 18i16 quando estiver usando um dispositivo externo conectado por meio de suas portas ópticas. Para mais informações sobre configurações de clock e E/S digital, consulte a seção Indicador Status de sincronização .
O Indicador Status de sincronização na sua Scarlett 18i16 deve acender em verde.
As portas MIDI In e Out (Entrada e saída MIDI) permitem que você use seu 18i16 4th Gen como uma interface MIDI USB. MIDI In recebe sinais MIDI de teclados ou controladores; MIDI Out envia informações MIDI para sintetizadores, baterias eletrônicas ou equipamentos controláveis por MIDI.
Importante
Ao receber seu 18i16 4th Gen pela primeira vez, o MIDI está desativado porque ela está no modo Easy Start. Para ativar o MIDI, instale e abra o Focusrite Control 2.
A E/S de MIDI não requer nenhuma configuração para que seja possível usar o 18i16 4th Gen como uma interface MIDI USB. As portas MIDI do 18i16 4th Gen aparecem em seu software habilitado para MIDI, e você pode enviar ou receber dados MIDI entre seu computador e o hardware MIDI por meio das portas MIDI DIN de 5 pinos do 18i16.
Nota
A porta MIDI Out em seu 18i16 4th Gen não pode funcionar como uma porta MIDI Thru.
As saídas 1 e 2 são saídas de nível de linha para conectar a sua Scarlett 18i16 a um amplificador ou a monitores ativos. As saídas são saídas de tomada TRS de 1/4“ balanceadas, que podem ser usadas com cabos de tomada TRS balanceados ou TS não balanceados e conectadas a alto-falantes com entradas de tomada de 1/4”, RCA ou XLR.
O botão giratório Output (Saída) do painel frontal da Scarlett 18i16 controla o nível enviado para as saídas 1 e 2 .
Nota
É possível usar conexões não balanceadas, como conectores TS de 6,35 mm ou cabos de conector para RCA, mas não recomendamos isso. O uso de conexões não balanceadas pode significar que será possível ouvir interferências nos seus monitores.
Se ouvir um ruído estático, estalos ou qualquer outro ruído nos monitores, mesmo quando nenhum som estiver sendo reproduzido, certifique-se de que esteja sempre usando conexões balanceadas.
As 3-4 têm características elétricas idênticas às das saídas de linha de monitor 1 e 2, mas não são controladas pelo controle de saída.
Você pode definir os sinais disponíveis nessas saídas usando o Focusrite Control 2 e usar as saídas para acionar mais alto-falantes em um sistema de monitoramento multicanal, como um subwoofer, ou para enviar sinais para processadores de efeitos externos.
