Essas especificações lhe permitem comparar a sua Scarlett 16i16 com outros dispositivos e garantir que eles funcionem juntos. Caso não esteja familiarizado com essas especificações, não se preocupe, pois não é necessário saber essas informações para usar a sua Scarlett 16i16 com a maioria dos dispositivos

Especificações de desempenho

Sempre que possível, avaliamos todos os números de desempenho de acordo com a AES17 .

Taxas de Amostragem Suportadas	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Profundidade de Bits	24 bits

Entradas de microfone
Resposta de Frequência	20Hz a 20 kHz ± 0,06dB
Faixa dinâmica (A-weighted)	116dB
THD+N	-100dB @ 8dB gain
Ruído EIN (A-ponderado)	-127dBu
Nível máximo de entrada (com ganho mínimo)	16dBu
Faixa de Ganho	69dB
Impedância de Entrada	3kΩ

Nível variável Entradas de linha
Resposta de Frequência	20Hz - 20kHz ± 0.05dB
Faixa dinâmica (A-weighted)	115.5dB
THD+N	-100dB @ 8dB gain
Nível máximo de entrada (com ganho mínimo)	22dBu
Faixa de Ganho	69dB
Impedância de Entrada	24kΩ

Entradas de linha de nível fixo
Resposta de Frequência	20Hz - 20kHz ± 0.02dB
Faixa dinâmica (A-weighted)	115.5dB
THD+N	-106dB
Nível máximo de entrada (com ganho mínimo)	22dBu
Impedância de Entrada	48kΩ

Entradas de instrumentos
Resposta de Frequência	20Hz - 20kHz ± 0.05dB
Faixa dinâmica (A-weighted)	113dB
THD+N	-80dB
Nível máximo de entrada (com ganho mínimo)	12dBu
Faixa de Ganho	62dB
Impedância de Entrada	1MΩ

Saídas de linha (balanceadas)
Resposta de Frequência	20Hz - 20kHz ± 0.02dB
Faixa dinâmica (A-weighted)	122dB
THD+N	-112dB
Nível Máximo de Saída	16dBu
Impedância de saída	200Ω

Saídas de fone de ouvido
Resposta de Frequência	20Hz - 20kHz ± 0.1dB @ 33Ω / 300Ω
Faixa dinâmica (A-weighted)	112dB @ 33Ω 116dB @ 300Ω
THD+N	-100dB @ 33Ω (Minimum) -110dB @ 300Ω (Minimum)
Nível Máximo de Saída	5dBu into 33Ω 11dBu into 300Ω
Potência máxima de saída	57mW into 33Ω 27mW into 300Ω
Impedância de saída	11Ω

Scarlett 16i16 Características físicas e elétricas

Entradas analógicas
Conectores	Dois conectores Neutrik® Combo XLR/6,35 mm (1/4") TRS no painel frontal Quatro entradas de tomada TRS de 6,35 mm (1/4") no painel traseiro
Troca de microfone/linha	Automático
Alimentação fantasma (48 v)	Botão 48V (phantom power) no painel frontal ou switch no software
Troca de linha/instrumento	Botão Inst no painel frontal ou switch no software
Ganho Automático	Botão Auto no painel frontal ou switch no software
Clip Safe	Botão Safe no painel frontal.
Função AIR	Botão Air no painel frontal ou switch no software

Saídas Analógicas
Saídas balanceadas	Quatro saídas de alto-falante balanceadas de 6,35 mm (1/4") (duas Main, duas Alt)
Saída para fone de ouvido	Tomada TRS estéreo de 6,35 mm (1,4") no painel frontal
Controle de nível de saída principal	Encoder controlado digitalmente
Controle de nível de fones de ouvido	Controle analógico do painel frontal

Outras E/S

USB

Porta USB Type-C de 5 V CC

Indicadores do Painel Frontal
Seleção de canal	LEDs brancos/verdes para os canais 1 e 2
Botão selecionar	LED branco/verde Select
48 V	LED branco/verde 48V (dependendo do canal selecionado)
Inst	LED branco/verde Inst (dependendo do canal selecionado)
Auto	LED branco Auto para iniciar o Ganho automático
Clip Safe	LED branco/verde Safe (dependendo do canal selecionado)
Modo Air	LED branco, verde, âmbar Air (dependendo do canal selecionado e do modo Air selecionado)
Medidor de nível de saída	Anel de LED de três cores em torno do controle Output .
USB	LED USB
Monitor direto	LED de três estados

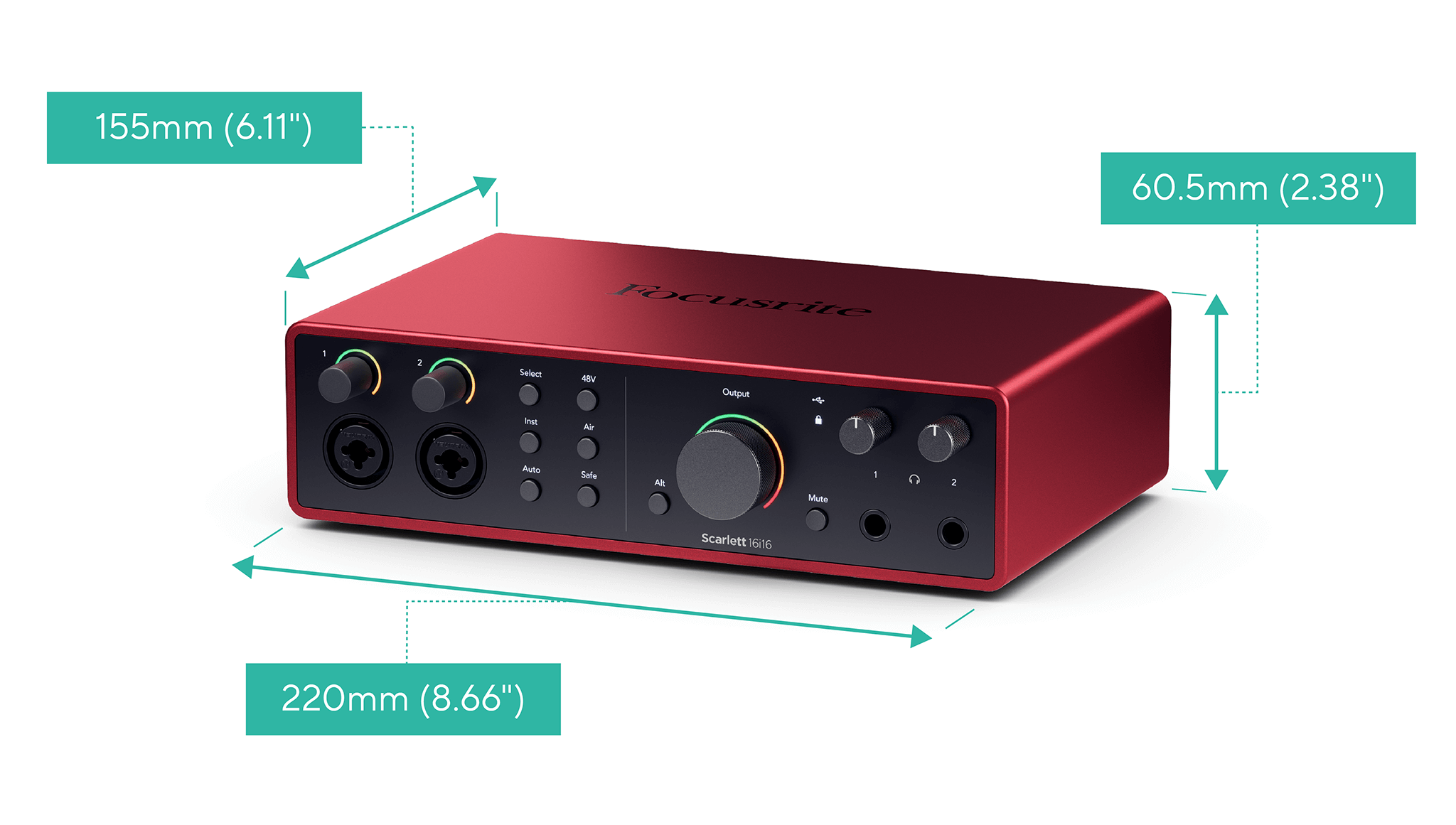

Peso e Dimensões
Peso	1,26 kg (2,77 lbs)
Altura	60,5 mm (2,38")
Largura	220 mm (8,66")
Profundidade	155 mm (6,11")

Ambiental
Temperatura operacional	Temperatura operacional ambiente máxima de 40 °C / 104 °F

Ordem dos canais de entrada da Scarlett 16i16

Banda única - 44,1 kHz e 48 kHz

Entrada DAW	Input
	Modo de porta óptica: ADAT	Modo de porta óptica: S/PDIF
1	Mic/Line/Inst 1	Mic/Line/Inst 1
2	Mic/Line/Inst 2	Mic/Line/Inst 2
3	Linha 3	Linha 3
4	Linha 4	Linha 4
5	Linha 5	Linha 5
6	Linha 6	Linha 6
7	Loopback 1	Loopback 1
8	Loopback 2	Loopback 2
9	S/PDIF L Via porta coaxial	S/PDIF L Via porta óptica
10	S/PDIF R Via porta coaxial	S/PDIF R Via porta óptica
11	ADAT 1
12	ADAT 2
13	ADAT 3
14	ADAT 4
15	ADAT 5
16	ADAT 6
17	ADAT 7
18	ADAT 8

Banda dupla - 88,2 kHz e 96 kHz

Entrada DAW	Entrada de hardware
	Modo de porta óptica: ADAT	Modo de porta óptica: S/PDIF
1	Mic/Line/Inst 1	Mic/Line/Inst 1
2	Mic/Line/Inst 2	Mic/Line/Inst 2
3	Linha 3	Mic/Line 3
4	Linha 4	Mic/Line 4
5	Linha 5	Linha 5
6	Linha 6	Linha 6
7	Loopback 1	Loopback 1
8	Loopback 2	Loopback 2
9	S/PDIF L Via porta coaxial	S/PDIF L Via porta óptica
10	S/PDIF R Via porta coaxial	S/PDIF R Via porta óptica
11	ADAT 1
12	ADAT 2
13	ADAT 3
14	ADAT 4

Banda quádrupla - 176,4 kHz e 192 kHz

Entrada DAW	Entrada de hardware
1	Mic/Linha/Inst 1
2	Mic/Linha/Inst 2
3	Mic/Linha 3
4	Mic/Linha 4
5	Linha 5
6	Linha 6
7	Loopback 1
8	Loopback 2
9	S/PDIF L Somente coaxial
10	S/PDIF R Somente coaxial

Gerenciando canais de reprodução e gravação do Windows

Alguns aplicativos do Windows, como Zoom, Microsoft Teams, OBS Studio ou navegadores da web, não suportam o tipo de driver ASIO usado por softwares de áudio profissionais. Em vez disso, eles dependem de um estilo diferente de driver que acessa os canais expostos pelo Windows nas Configurações de Som.

Por padrão, quando você conecta um Focusrite interface para um computador Windows, um único dispositivo de reprodução e um único dispositivo de gravação aparecem em aplicativos não ASIO.

Para evitar confusão, use o Focusrite motorista, você pode escolha quais canais o Windows deve mostrar ou ocultar para esses aplicativos. Isso não afetará o funcionamento da interface no seu DAW (como Ableton Live ou Cubase), que usa o driver ASIO diretamente.

Nota

O Focusrite o driver é instalado com Focusrite Control 2 que você pode baixar a qualquer momento em:

downloads.focusrite.com

Para mostrar o conjunto completo de canais para aplicativos não ASIO no Windows:

Clique no Focusrite Ícone do notificador na barra de tarefas do Windows. Isso abre a janela Mostrar/Ocultar.
Escolha os canais que você deseja mostrar para aplicativos não ASIO.

Por exemplo, se você quiser usar entradas de linha 3/4 em software de streaming, marque Analógico 3 + 4.
Clique em OK.
Abra seu aplicativo não ASIO e agora você pode ver cada par de canais de entrada.

Isso não afeta os aplicativos ASIO

O software compatível com ASIO (a maioria das DAWs como Logic Pro, Ableton Live, Cubase, FL Studio, etc.) usa seu próprio driver e ainda mostrará todos os canais, mesmo que estejam ocultos nas Configurações de Som do Windows.

Isso significa que você pode ocultar canais do Zoom ou OBS sem afetar sua configuração de DAW.
