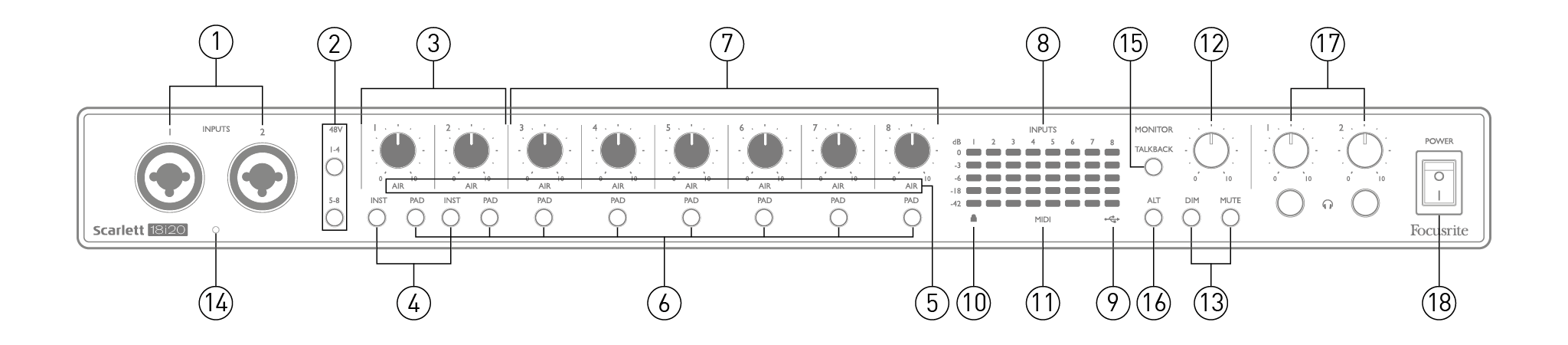

O painel frontal inclui todos os controles de ganho de entrada e monitoramento, bem como dois conectores de entrada para sinais de microfone, linha e instrumento.
-
Entradas 1 e 2 – Conectores de entrada “Combo” – conecte microfones, instrumentos (ex.: guitarra) ou sinais de nível de linha aqui. Os conectores Combo aceitam conectores XLR e jacks de ¼” (6,35 mm). Microfones são conectados usando plugs XLR; instrumentos e sinais de nível de linha são conectados através de plugs jack de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plug XLR está inserido e para sinais de nível mais alto quando um plug jack está inserido. Não conecte nada além de um microfone – por exemplo, a saída de um módulo de som ou unidade de efeitos – através de um plug XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção. Se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.
-
48V – dois interruptores (1-4, 5-8) que habilitam a alimentação fantasma de 48 V nos contatos XLR dos conectores Combo para as entradas de microfone 1-4 e 5-8, respectivamente. (Observe que as entradas 3 a 8 estão no painel traseiro.) Cada interruptor possui um LED vermelho associado que indica quando a alimentação fantasma está selecionada.
-
Ganho 1 e 2 – ajustam o ganho de entrada para os sinais nas entradas 1 e 2, respectivamente.
-
INST – duas chaves que alteram a configuração de entrada dos contatos do jack nas entradas 1 e 2. Quando INST está selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada torna-se desbalanceada. Isso a otimiza para a conexão direta de instrumentos (através de um plugue jack de 2 polos (TS)). Quando INST está desligado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada através de um jack de 3 polos (TRS) ou desbalanceada através de um jack de 2 polos (TS). 'INST' acende em vermelho quando o modo Instrumento está selecionado. INST também pode ser selecionado a partir de Focusrite Control 2.
-
AIR – oito LEDs amarelos indicam a seleção do modo AIR para cada canal. Modo AIR, selecionado a partir de Focusrite Control 2, modifica a resposta em frequência do estágio de entrada para modelar o circuito clássico baseado em transformador. Focusrite Pré-amplificadores de microfone ISA.
-
PAD – oito interruptores para selecionar a função PAD para cada canal. O indicador PAD acende em vermelho quando está ativado; você também pode ativar o PAD a partir de Focusrite Control 2.
O Pad diminui o nível do sinal que entra na sua DAW em 10dB — use-o quando a fonte de entrada tiver um nível particularmente alto.
-
Ganho 3 a 8 – ajuste o ganho de entrada para os sinais nas entradas 3 a 8, respectivamente. (Observe que os conectores para essas entradas estão no painel traseiro.)
-
Medidores de entrada – oito medidores de barra gráfica de LED de 5 segmentos que indicam os níveis de sinal dos oito sinais de entrada analógicos. Os medidores mostram o nível do sinal após o estágio de ganho de entrada e, portanto, sua indicação é afetada pelos controles de ganho. Os LEDs acendem em -42 (verde, “sinal presente”).
-18 (verde), -6 (verde), -3 (amarelo) e 0 dB (vermelho). Um nível de 0 dBFS resulta em distorção digital e deve ser sempre evitado.
-
LED indicador de atividade USB – um LED verde acende quando a conexão é estabelecida. Scarlett Está conectado e reconhecido pelo seu computador.
-
Bloqueado – um LED verde que confirma a sincronização do relógio, seja para o Scarlett 18i20 3rd Genrelógio interno ou para uma entrada digital externa.
-
LED MIDI – LED verde que acende quando dados MIDI são recebidos na porta MIDI IN.
-
MONITOR – controle de nível de saída do monitor principal: normalmente, este controle ajusta o nível das saídas do monitor principal no painel traseiro, mas também pode ser configurado em Focusrite Control 2 para ajustar o nível em qualquer uma das dez saídas analógicas da unidade.
-
DIM e MUTE – dois interruptores para controlar o 18i20saídas de monitor; DIM reduz os níveis de saída em 18 dB, enquanto MUTE desativa as saídas. Por padrão, essas chaves afetam as saídas de monitor PRINCIPAIS 1 e 2, mas em Focusrite Control 2 Você pode configurá-los para controlar qualquer uma das saídas analógicas. Cada chave possui um LED associado (DIM: amarelo, MUTE: vermelho) que indica a função selecionada. DIM e MUTE também podem ser selecionados a partir de Focusrite Control 2.
-
Microfone de comunicação
-
TALKBACK – pressione e mantenha pressionado este botão para ativar o talkback. Quando ativo, 'TALKBACK' acende em verde e o microfone talkback [14] pode ser direcionado para o 18i20várias saídas. Por padrão, o talkback é roteado para as duas saídas de fone de ouvido [17], mas o roteamento pode ser configurado em Focusrite Control 2 para alimentar qualquer combinação de saídas. Este botão é 'momentâneo' – o talkback só fica ativo enquanto ele estiver pressionado. O talkback também pode ser ativado, momentaneamente ou com trava, a partir de Focusrite Control 2.
-
ALT – quando a função ALT está ativada em Focusrite Control 2Ao pressionar este botão, o sinal de monitor principal é desviado das saídas MAIN LINE OUTPUTS 1 e 2 para as saídas ALT LINE OUTPUTS 3 e 4. Conecte um par de caixas de som de monitor secundárias às saídas ALT e selecione ALT para alternar entre os monitores principais e o par secundário. O indicador 'ALT' acende em verde quando selecionado. Esta função também pode ser selecionada a partir de Focusrite Control 2(Observe que, quando ALT está ativado, as saídas de linha não utilizadas são silenciadas: por exemplo, para usar as saídas de linha 3 e 4 para outra finalidade, primeiro ative o som delas em Focusrite Control 2.)
-
Controles de volume para fones de ouvido 1 e 2 – conecte um ou dois pares de fones de ouvido nas duas entradas TRS de ¼” (6,25 mm) abaixo dos controles. As saídas de fone de ouvido sempre transmitem os sinais atualmente roteados para as saídas analógicas 7/8 e 9/10 (como pares estéreo). Focusrite Control 2.
-
ENERGIA – Interruptor de alimentação CA.
-

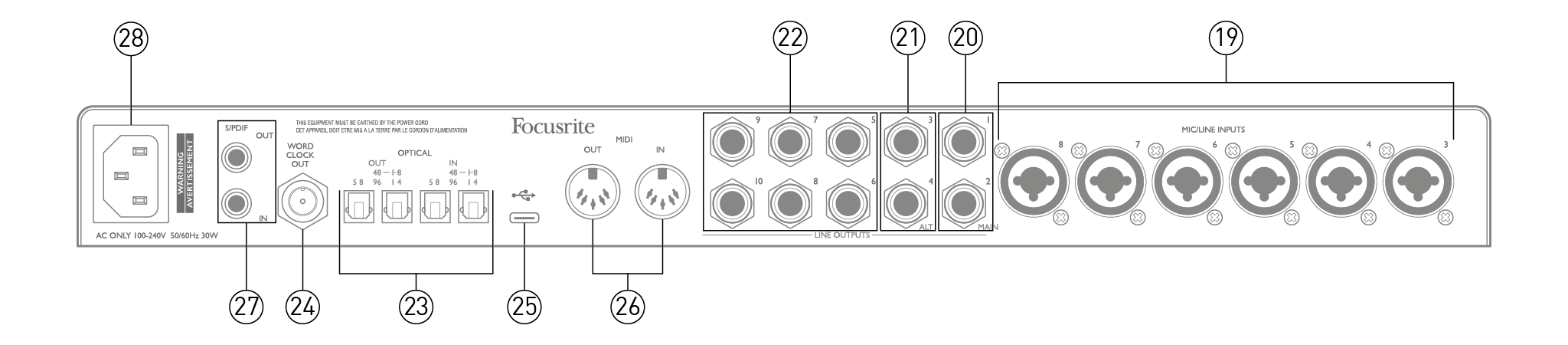

ENTRADAS MIC/LINE 3 a 8 – Conectores de entrada tipo combo – conecte microfones adicionais ou sinais de nível de linha através de conectores XLR ou de ¼” (6,35 mm), conforme apropriado. Conectores TRS (balanceados) ou TS (não balanceados) de ¼” podem ser usados para sinais de nível de linha.
-
SAÍDAS DE LINHA 1 e 2 (PRINCIPAL) – duas saídas de linha analógicas balanceadas em conectores jack de ¼” (6,35 mm); use conectores TRS para uma conexão balanceada ou conectores TS para uma conexão não balanceada. Recomendamos o uso de conexões balanceadas sempre que possível, para minimizar problemas de aterramento e ruído. Essas saídas geralmente serão usadas para alimentar as caixas acústicas principais L e R do seu sistema de monitoramento. No entanto, os sinais nas saídas podem ser definidos em Focusrite Control 2.
-
SAÍDAS DE LINHA 3 e 4 (ALT) – conecte um segundo par de caixas de som de monitoramento aqui. Para usar a função ALT do 18i20, as saídas são eletricamente idênticas às Saídas de Linha 1 e 2. Os sinais nas saídas podem ser definidos em Focusrite Control 2.
-
SAÍDAS DE LINHA 5 a 10 – seis saídas de linha adicionais com características elétricas idênticas às Saídas de Linha 1 a 4. Os sinais disponíveis nessas saídas são definidos em Focusrite Control 2e pode ser usado para acionar alto-falantes adicionais em um sistema de monitoramento multicanal ou para acionar processadores de efeitos externos.
-
Entrada e saída óptica – quatro conectores TOSLINK para lidar com oito canais de áudio digital no formato ADAT, com taxas de amostragem de 44,1/48 kHz ou 88,2/96 kHz. Na taxa de amostragem de 44,1/48 kHz, apenas a porta da direita de cada par é utilizada; na taxa de amostragem de 88,2/96 kHz, ambas as portas são utilizadas, com a porta da direita transportando os canais ADAT 1 a 4 e a porta da esquerda transportando os canais ADAT 5 a 8. (Observe que a entrada e a saída óptica são desativadas quando taxas de amostragem de 176,4/192 kHz estão em uso.) A porta da esquerda de cada par (entrada e saída) pode ser configurada para receber e transmitir um sinal S/PDIF de dois canais de/para uma fonte externa equipada com E/S S/PDIF óptica: esta opção é selecionada a partir de Focusrite Control 2Consulte as tabelas de listagem de canais na seção Apêndice para obter mais detalhes.
-
WORD CLOCK OUT – um conector BNC que transporta o Scarlett 18i20 3rd Genrelógio de palavras; isso pode ser usado para sincronizar outros equipamentos de áudio digital que fazem parte do sistema de gravação. A fonte de sincronização do relógio de amostra usada pelo Scarlett 18i20 3rd Gen é selecionado no Focusrite Control.
-
-
MIDI IN e MIDI OUT – soquetes DIN padrão de 5 pinos para conexão de equipamento MIDI externo. Scarlett 18i20 3rd Gen atua como uma interface MIDI, permitindo que dados MIDI de/para seu computador sejam distribuídos para dispositivos MIDI adicionais.
-
S/PDIF IN e OUT – dois soquetes phono (RCA) que transportam sinais de áudio digital de dois canais para dentro ou para fora do Scarlett 18i20 3rd Gen, no formato S/PDIF. Observe que entradas e saídas S/PDIF não estão disponíveis em taxas de amostragem de 176,4/192 kHz. Consulte as tabelas de Listagem de Canais na seção Apêndice para obter mais detalhes.
-
Alimentação CA – tomada padrão IEC.
O Scarlett 18i20 3rd Gen deve ser conectado à rede elétrica CA com o cabo de alimentação CA fornecido. Conecte o conector IEC no soquete IEC do painel traseiro. Ao usar o Scarlett 18i20 3rd Gen com um computador (ou seja, não como um mixer “autônomo”), recomendamos que a unidade não seja ligada até que a conexão USB tenha sido feita.
Para conectar o Scarlett 18i20 3rd Gen para a rede elétrica CA, use o cabo de alimentação CA fornecido. Insira o conector IEC no soquete IEC do painel traseiro. Ao usar o Scarlett 18i20 3rd Gen com um computador (em vez de um mixer “independente”), ligue o dispositivo somente após conectar o cabo USB.
Tipos de portas USB: O 18i20 Possui uma única porta USB 2.0 Tipo C (no painel traseiro). Após a conclusão da instalação do software, conecte o 18i20 Conecte o cabo USB ao seu computador; se o seu computador tiver uma porta USB tipo A, use o cabo USB tipo A para tipo C fornecido com a unidade. Se o seu computador tiver uma porta USB tipo C, adquira um cabo USB tipo C para tipo C em uma loja de informática.
Padrões USBObserve que, devido ao 18i20 Por ser um dispositivo USB 2.0, a conexão USB requer uma porta compatível com USB 2.0 no seu computador. Ele não funcionará com portas USB 1.0/1.1; no entanto, uma porta USB 3.0 suportará um dispositivo USB 2.0.
Após conectar o cabo USB, gire o 18i20 Ligue o interruptor de alimentação no painel traseiro.
O 18i20 É compatível com qualquer DAW baseada em Windows que suporte ASIO ou WDM, ou com qualquer DAW baseada em Mac que utilize Core Audio. Após seguir o procedimento de Introdução, você poderá começar a usar o seu programa. 18i20 Com a DAW de sua escolha.
Atenção: seu DAW pode não selecionar automaticamente a opção. 18i20 como seu dispositivo de E/S padrão. Você deve selecionar manualmente. Focusrite USB ASIO como o driver em sua DAW Configuração de áudio* página. Consulte a documentação (ou arquivos de Ajuda) da sua DAW caso não saiba onde selecionar o driver ASIO/Core Audio. O exemplo abaixo mostra a configuração correta no Ableton Live Lite. Preferências painel (versão Windows mostrada).
*Nome típico. A terminologia pode variar entre as DAWs.
Assim que o 18i20 Se o dispositivo de áudio estiver definido como o dispositivo de áudio preferencial* em sua DAW, todas as entradas e saídas aparecerão nas preferências de E/S de áudio da sua DAW. Dependendo da sua DAW, pode ser necessário habilitar determinadas entradas ou saídas antes de usá-las.

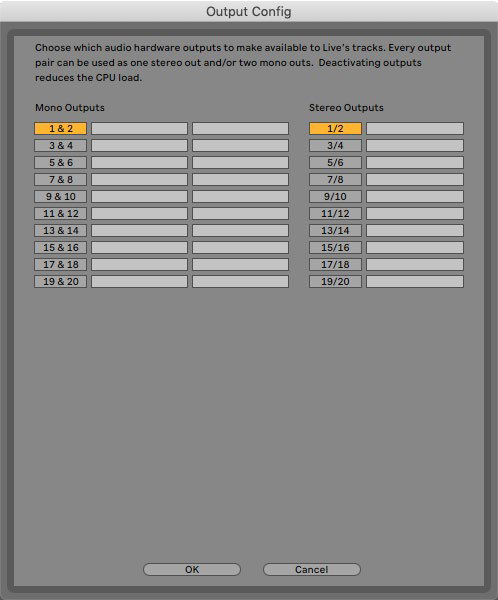

Os dois exemplos abaixo mostram duas entradas e duas saídas habilitadas nas páginas de Configuração de Entrada e Saída do Ableton Live.
|
|
|
*Nome típico. A terminologia pode variar entre as DAWs.
Duas entradas adicionais, entradas 9/10 estão listados na página Input Config das Preferências de E/S do seu DAW. Essas são entradas virtuais de “loopback” dentro do software, não entradas físicas adicionais. Você pode usar o Loopback para gravar trilhas DAW de fontes dentro do seu computador, por exemplo, de um navegador da web. O Focusrite Control inclui um Loopback 1-2 aba mix, onde você pode escolher quais entradas gravar.
O Scarlett 18i20 3rd Gen é uma excelente escolha para várias aplicações diferentes de gravação e monitoramento. Algumas configurações típicas são mostradas abaixo.

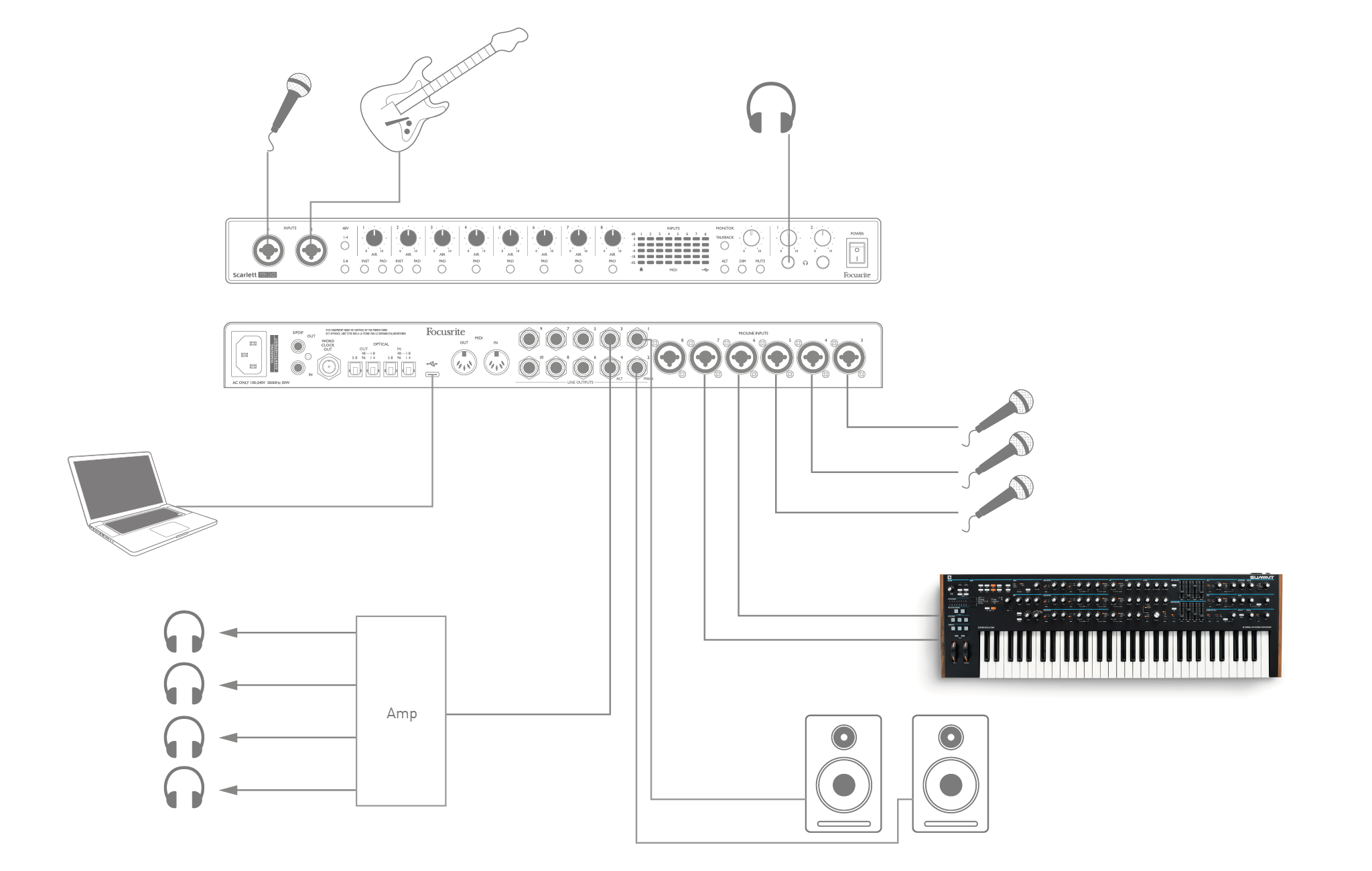

Esta configuração mostra uma configuração típica para gravar um grupo de músicos com um software DAW em um Mac ou PC.
Uma seleção de fontes – microfones, guitarra e um teclado – são mostradas conectadas ao Scarlett 18i20 3rd Genentradas do . Apenas as entradas 1 e 2 podem ser configuradas para aceitar instrumentos diretamente, então escolhemos conectar a guitarra na entrada 2. Certifique-se de que INST esteja selecionado para esta entrada.
A conexão com o PC ou Mac executando o software DAW é feita por meio do cabo USB fornecido. Isso levará todos os sinais de entrada e saída entre o DAW e o Scarlett 18i20 3rd Gen. Depois que a configuração de áudio estiver definida no DAW, cada fonte de entrada será roteada para sua própria trilha DAW para gravação.
O termo "latência" surge frequentemente em sistemas de áudio digital. No caso do aplicativo de gravação DAW descrito acima, latência é o tempo que os sinais de entrada levam para passar pelo computador e pelo software de áudio e retornar através da interface de áudio.
Embora não seja um problema na maioria das situações de gravação simples, em algumas circunstâncias, a latência pode ser um problema para um músico que deseja gravar enquanto monitora seus sinais de entrada. Isso pode acontecer se você precisar aumentar o tamanho do buffer de gravação da sua DAW, o que pode ser necessário ao gravar overdubs em um projeto particularmente grande, usando muitas faixas da DAW, instrumentos virtuais e plugins de efeitos.
Sintomas comuns de uma configuração de buffer muito baixa podem ser falhas de áudio (cliques e estalos) ou uma carga de CPU particularmente alta em sua DAW (a maioria das DAWs possui uma função de monitoramento de CPU). A maioria das DAWs permite ajustar o tamanho do buffer em suas configurações. Preferências de áudio* página de controle.

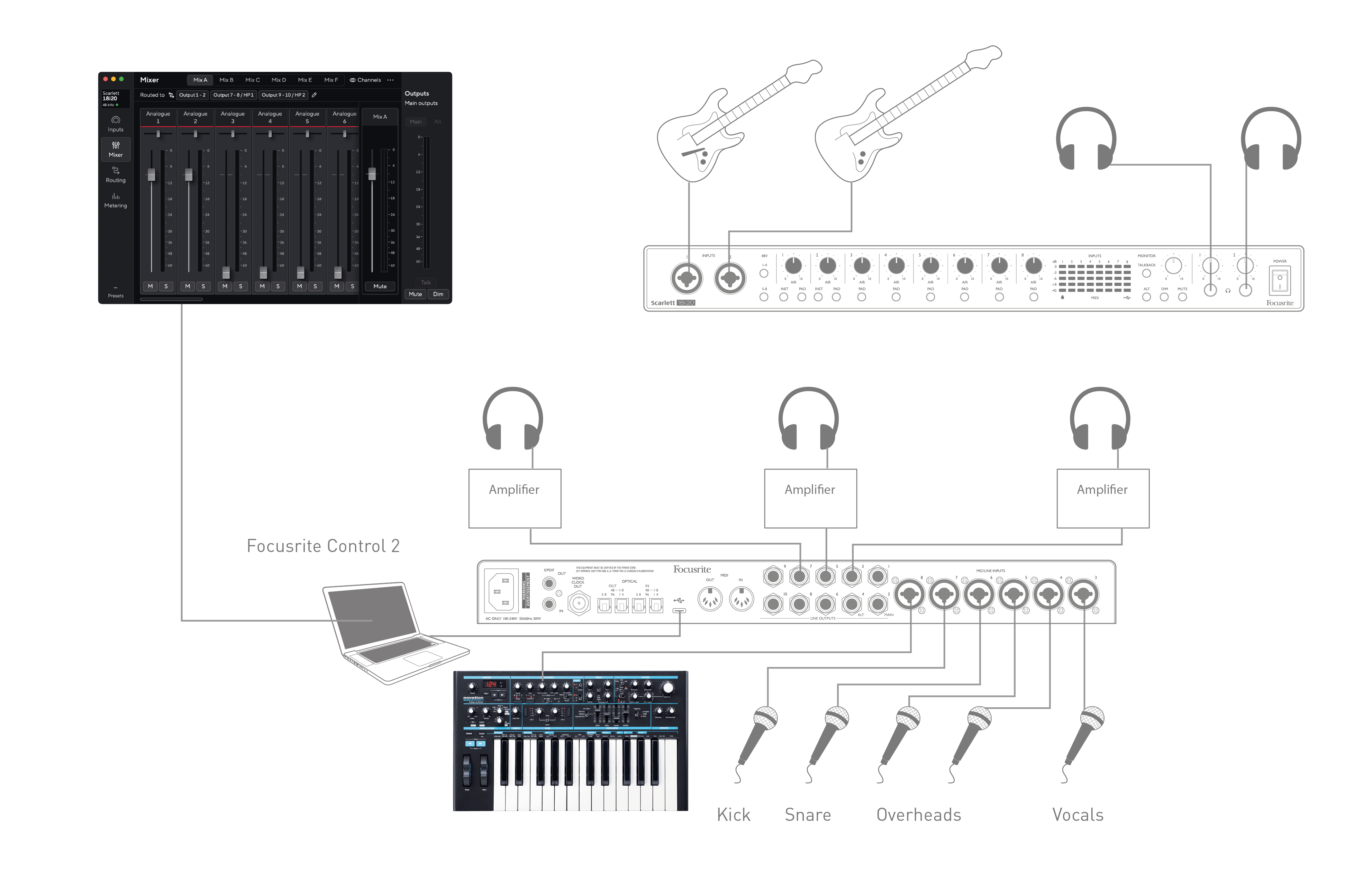

O Scarlett 18i20 3rd Gen, com Focusrite Control, permite “monitoramento de latência zero”, o que supera esse problema. Você pode rotear seus sinais de entrada diretamente para o Scarlett 18i20 3rd Gensaídas de fone de ouvido do . Isso permite que os músicos se ouçam com latência ultrabaixa – ou seja, efetivamente em “tempo real” – junto com a reprodução do computador. Os sinais de entrada para o computador não são afetados de forma alguma por esta configuração. No entanto, observe que quaisquer efeitos adicionados aos instrumentos ao vivo por plug-ins de software não serão ouvidos nos fones de ouvido, embora o FX ainda esteja presente na gravação.
No exemplo, cada um dos membros da banda está recebendo sua própria mixagem de monitor, porque cada um tem seu “próprio” Scarlett 18i20 3rd Gen saída. O Focusrite Control permite que você defina até oito mixagens separadas, e essas mixagens podem incluir trilhas DAW gravadas anteriormente, bem como os sinais de entrada atuais.
Ao usar o monitoramento direto, certifique-se de que seu software DAW não esteja configurado para rotear nenhuma entrada (o que você está gravando no momento) para nenhuma saída. Caso contrário, os músicos se ouvirão "duas vezes", com um dos sinais audivelmente atrasado, causando um eco.
As saídas MAIN de 1/4” no painel traseiro (Saídas de Linha 1 e 2) normalmente serão usadas para conectar suas caixas de som de monitoramento principais. Monitores ativos incorporam amplificadores internos com controle de volume e podem ser conectados diretamente. Caixas de som passivas exigirão um amplificador estéreo separado; as saídas do painel traseiro devem ser conectadas às entradas do amplificador.

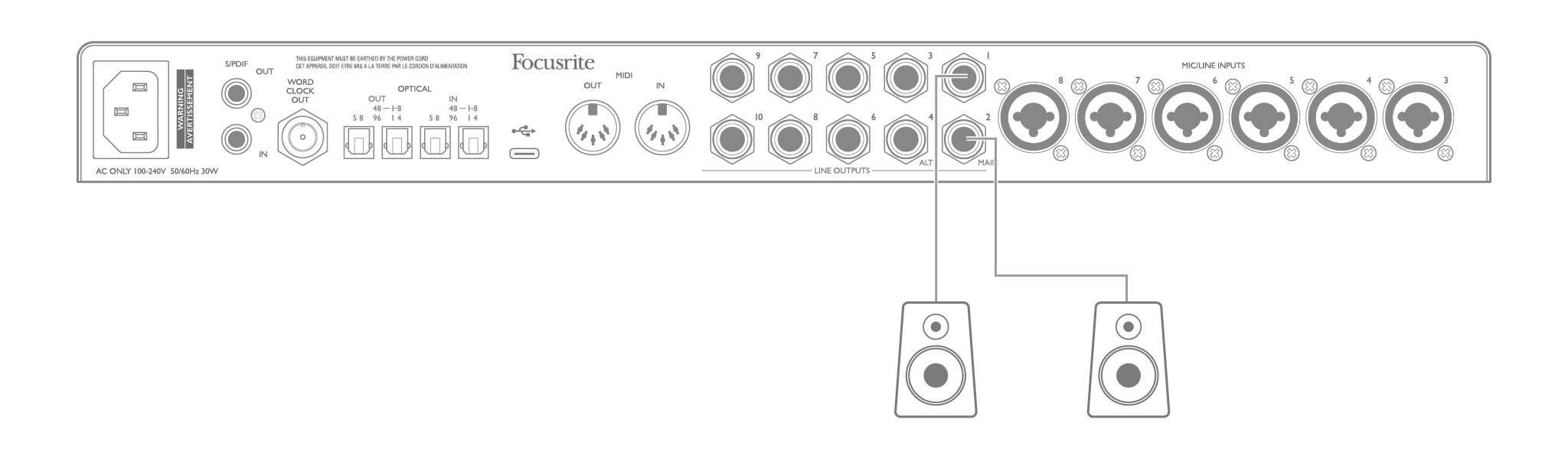

Conectando alto-falantes ativos:

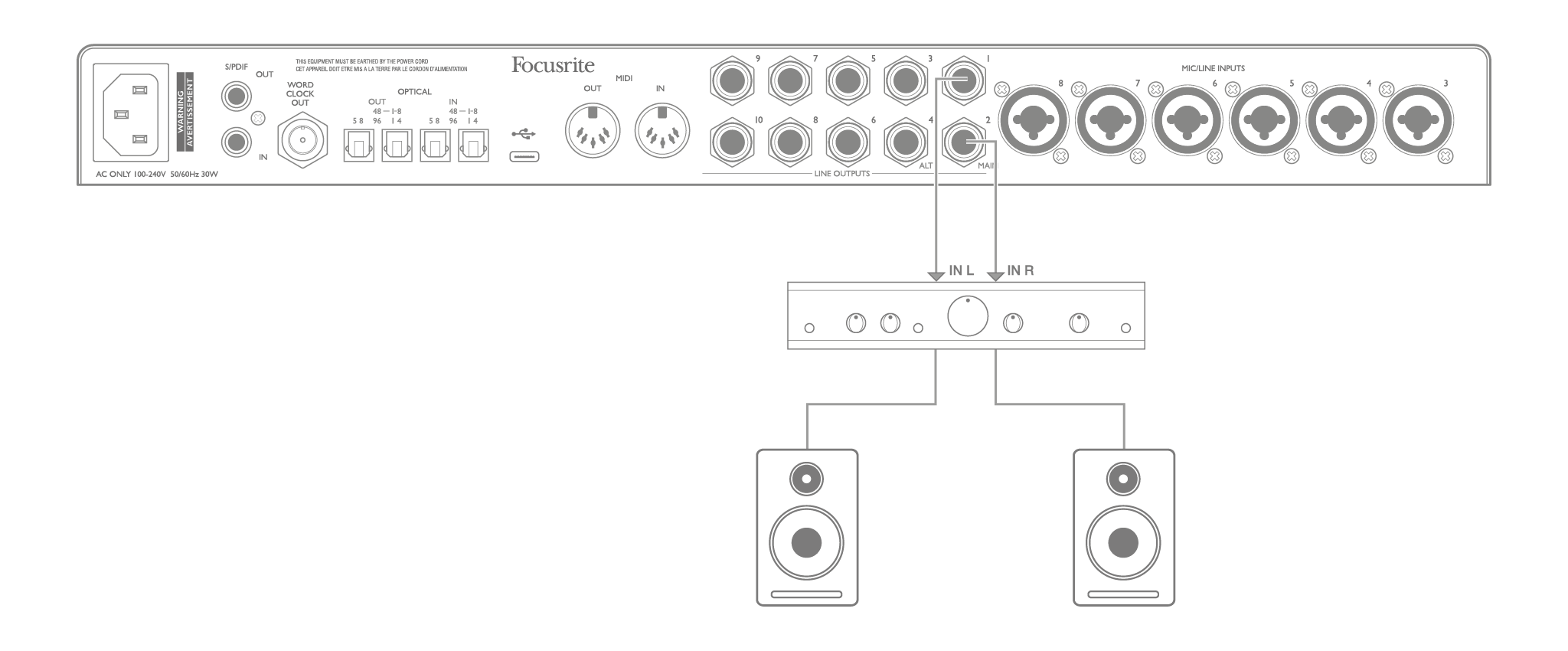

Conectando alto-falantes passivos a um amplificador estéreo:
Todas as saídas de linha são do tipo jack de 3 polos (TRS) de ¼” (6,35 mm) e são balanceadas eletronicamente. Amplificadores de áudio domésticos (hi-fi) e monitores de áudio de pequeno porte geralmente possuem entradas não balanceadas, seja em conectores RCA ou através de um plugue jack de 3,5 mm de 3 polos para conexão direta a um computador. Em ambos os casos, utilize um cabo com plugues jack em uma das extremidades.
Monitores ativos profissionais e amplificadores de potência profissionais geralmente possuem entradas balanceadas.
Ao mixar, você pode querer usar vários pares de alto-falantes adicionais (campo médio, campo próximo, etc.) para verificar o quão bem sua mixagem se traduz para outros tipos de alto-falante. Você pode conectar pares adicionais de alto-falantes a outros pares de saídas de linha (por exemplo, campos próximos às saídas de linha 3 e 4, campos médios às saídas de linha 5 e 6) e alternar entre eles no Focusrite Control. Scarlett 18i20 3rd GenA função ALT (veja abaixo) foi incluída para simplificar o uso de um segundo par de monitores.
Cuidado
Você corre o risco de criar um loop de feedback de áudio se os alto-falantes estiverem ativos ao mesmo tempo que o microfone! Recomendamos que você sempre desligue (ou diminua o volume) dos alto-falantes de monitoramento durante a gravação e use fones de ouvido ao fazer overdubs.

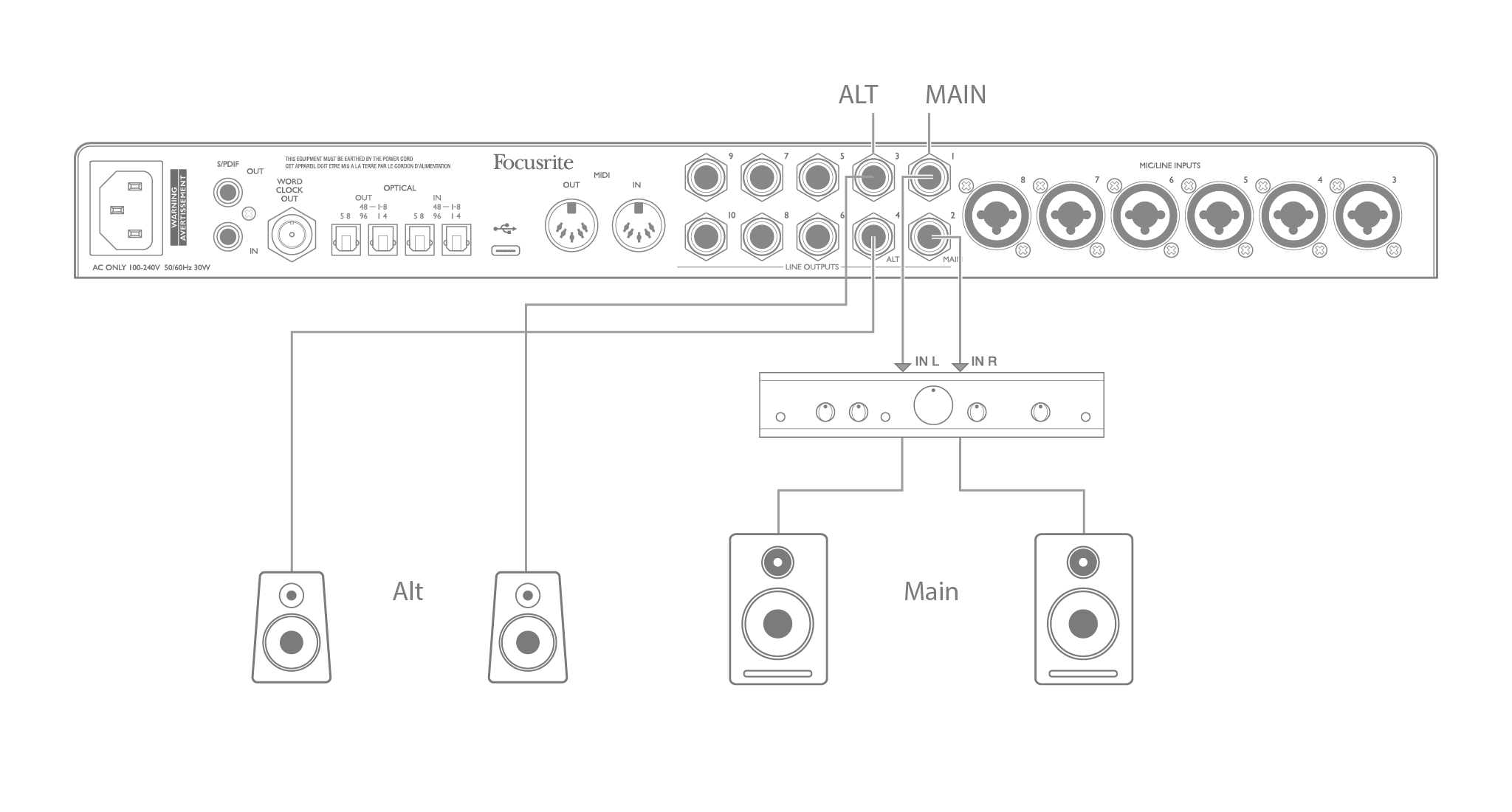

O 18i20A função ALT facilita a adição de um segundo par de monitores: conecte o segundo par às saídas de linha 3 e 4. Após habilitar Comutação de alto-falantes em Focusrite Control 2Você pode alternar entre seus monitores principais e o par secundário clicando no ícone. painel frontal ou na tela PRINCIPAL e ALT botões. Quando ALT estiver ativo, a saída principal da mixagem será enviada para as saídas de linha 3 e 4 em vez de 1 e 2, e o LED verde ALT acenderá para confirmar isso.
No exemplo abaixo, mostramos caixas de som passivas com um amplificador de potência separado como monitores principais e caixas de som ativas como o par secundário, mas, é claro, qualquer tipo de monitor que você preferir pode ser usado em ambos os casos.
Porque o Scarlett 18i20 3rd Gen está equipado com dez saídas de linha, sendo ideal para uso ao trabalhar em formatos de som multicanal – LCRS, surround 5.1 ou surround 7.1, por exemplo.
Para direcionar cada canal para a saída correta, você precisará direcionar as saídas da DAW para as saídas de linha (Line Outputs) em Focusrite Control 2 (ex: Saída 1 da DAW > Saída de linha 1, Saída 2 da DAW > Saída de linha 2, etc.).

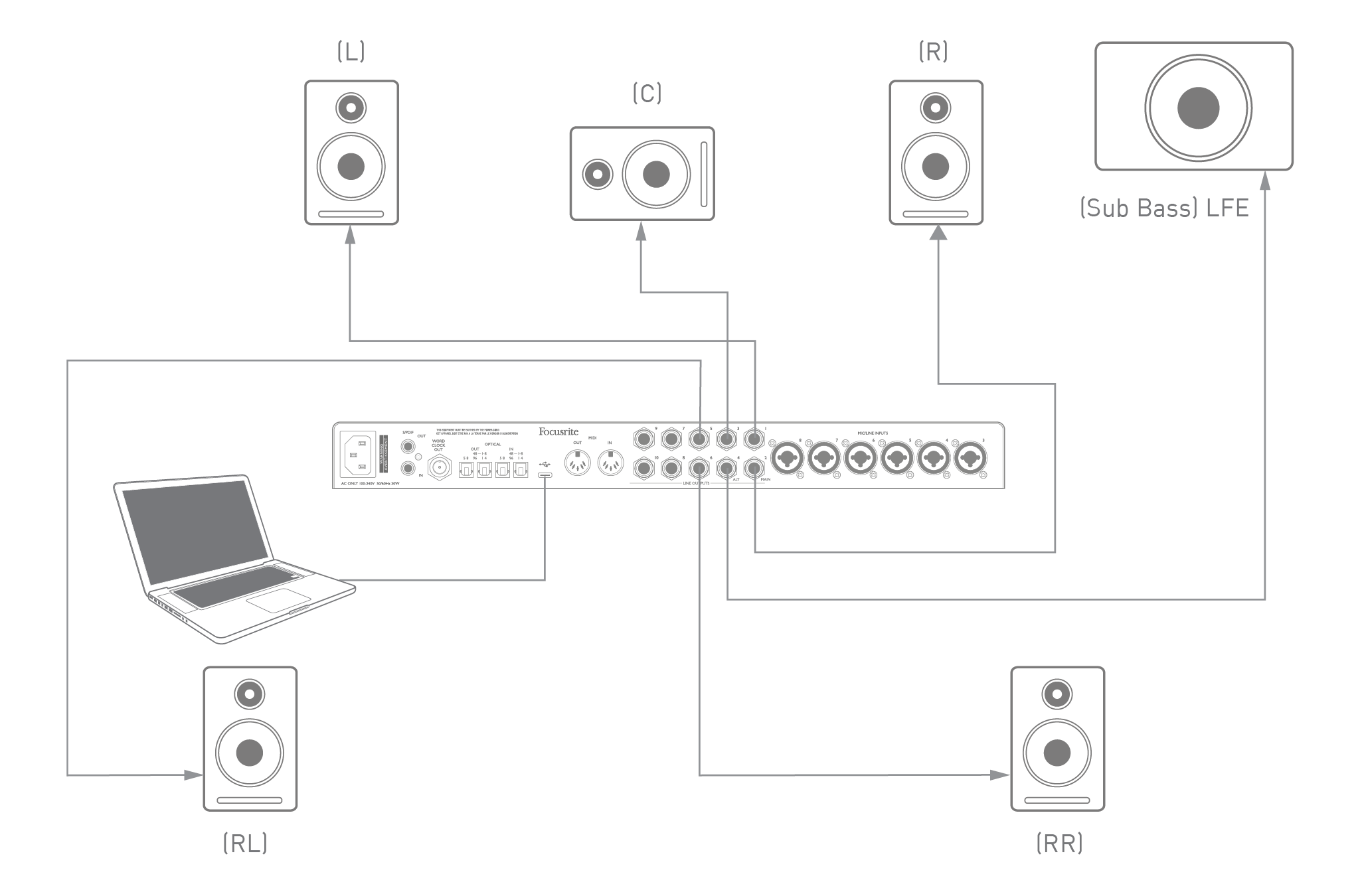

O exemplo abaixo mostra como você conecta os seis alto-falantes ao Scarlett 18i20 3rd Gen em um arranjo de monitoramento surround 5.1.
Usuários do Windows:
No Windows, o som surround pode ser usado tanto em softwares que suportam ASIO multicanal quanto em aplicativos que não suportam ASIO (usando nosso driver). Na maioria dos casos, será sua DAW e, em geral, as DAWs capazes de mixar em surround permitem que você configure o mapeamento de alto-falantes na própria DAW. Preferências de saída de áudio ou Configurações de E/S página.
Consulte o guia do usuário (ou os arquivos de ajuda) da sua DAW para obter orientações sobre como configurar as saídas para mixagem surround com a configuração de alto-falantes que deseja usar.
Para configurar o som surround em aplicativos que não utilizam ASIO:
-
Clique com o botão direito do mouse no ícone do Focusrite Notifier na barra de tarefas do Windows e clique para abrir o Painel de Som do Windows.
-
Clique no dispositivo Focusrite listado na guia Reprodução para destacá-lo.
-
Clique no botão Configurar.
-
Selecione um formato multicanal; a opção escolhida depende de como você utiliza sua Scarlett.
-
Vá para Focusrite Control 2 e clique em Arquivo > Predefinições > Roteamento Direto para configurar o roteamento um-para-um.

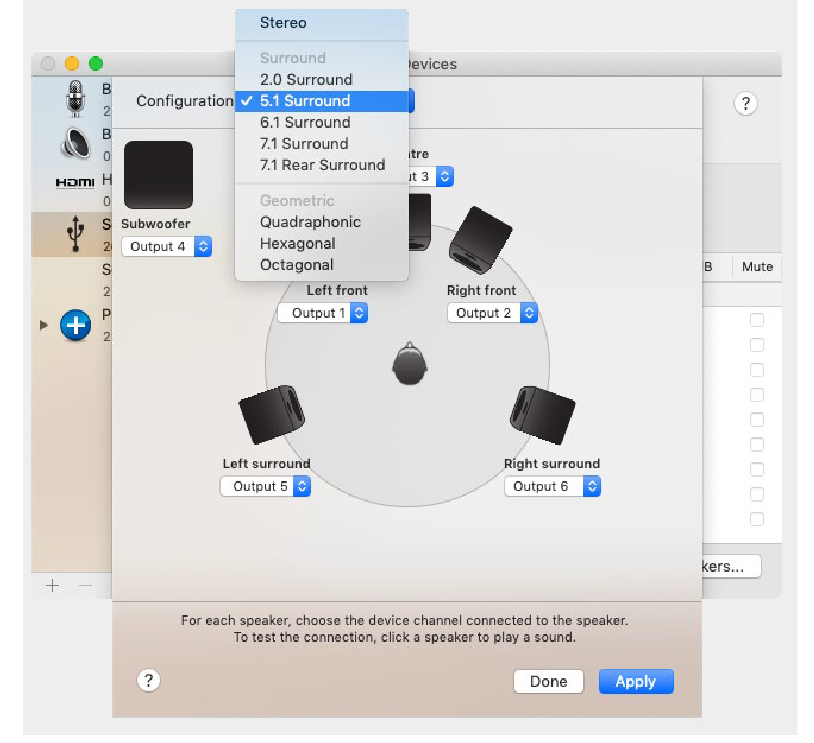

Usuários de Mac:
Em Macs, a configuração de som surround pode ser feita a partir de todos os aplicativos que suportam áudio multicanal (DAWs e aplicativos macOS comuns). Para fazer isso, vá para: Aplicações > Utilitários > Configuração de Áudio MIDI > Scarlett 18i20 3rd Gen > Configurar alto-falantes > Configuração > Selecione a configuração desejada.
Além das oito entradas analógicas, o Scarlett 18i20 3rd Gen tem duas portas de entrada OPTICAL IN ADAT. Elas fornecem oito entradas de áudio adicionais em taxas de amostragem de até 96 kHz. As entradas ópticas são desabilitadas em taxas de amostragem de 176,4/192 kHz.

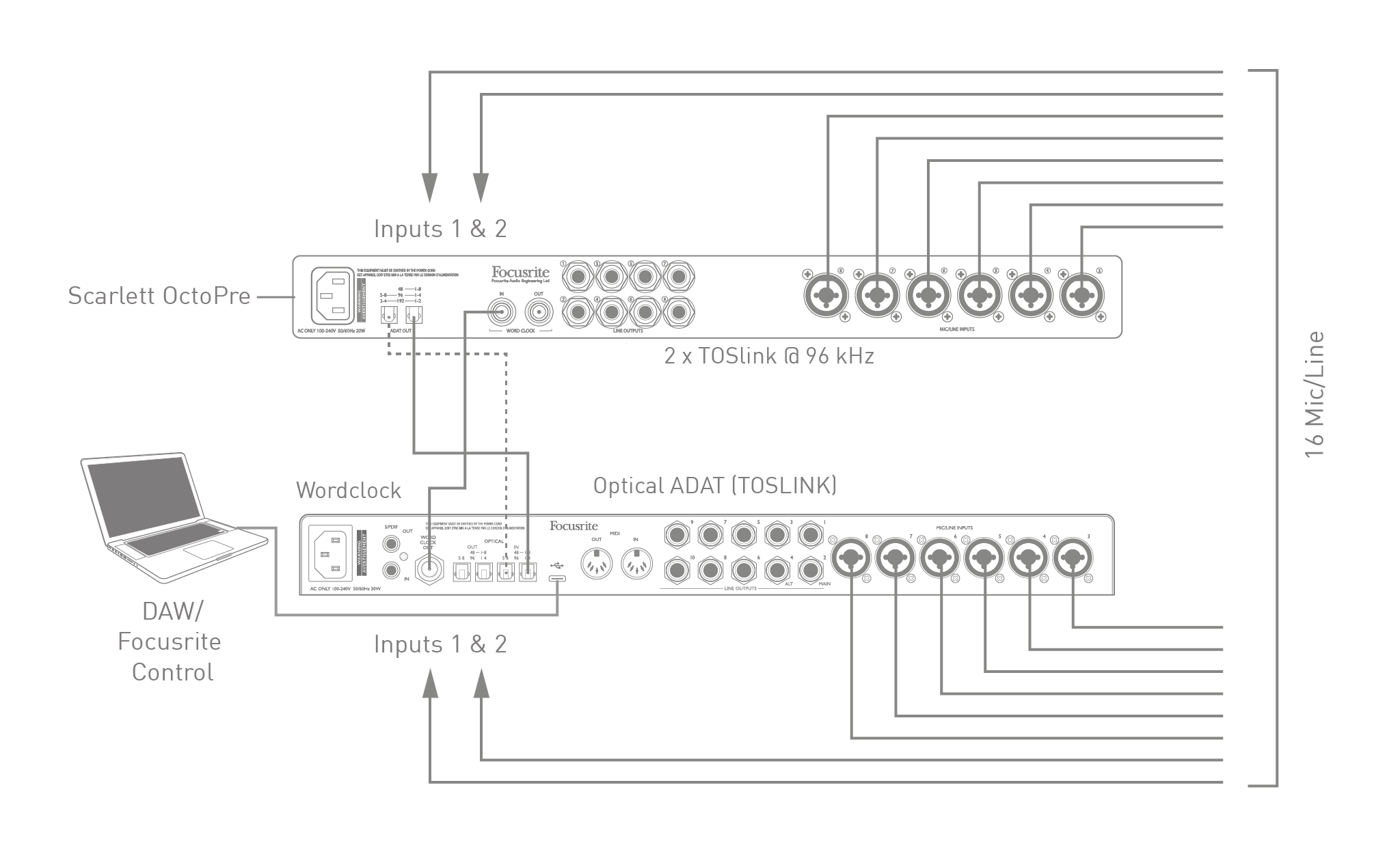

O uso de um pré-amplificador de microfone de 8 canais separado equipado com uma saída ADAT – como o Focusrite Scarlett OctoPre – fornece um método simples e excelente de expandir o Scarlett 18i20 3rd Gencapacidade de entrada do .
A 44,1/48 kHz, a porta ADAT OUT 1-8 do Scarlett OctoPre é conectada ao Scarlett 18i20 3rd Gen Porta OPTICAL IN 48 – 1-8 com um único cabo óptico TOSLINK. Para sincronizar os dispositivos via ADAT, defina a fonte de clock do Scarlett OctoPre como Internal e Scarlett 18i20 3rd Gen (via Focusrite Control) para ADAT. Alternativamente, a sincronização estável do relógio pode ser alcançada conectando o Scarlett 18i20 3rd GenWORD CLOCK OUT do Scarlett OctoPre para WORD CLOCK IN e configurando o Scarlett OctoPre para usar o Word Clock como sua fonte de relógio. Defina o Scarlett 18i20 3rd Genfonte de relógio do Focusrite Control para Interno.
Ao conectar dois dispositivos digitais, certifique-se sempre de que ambos estejam configurados com a mesma taxa de amostragem.
Você pode rotear as entradas ADAT adicionais usando Focusrite Control 2 exatamente da mesma forma que as outras entradas. As entradas adicionais podem fazer parte da mixagem de fones de ouvido de qualquer músico, conforme necessário.
Ao trabalhar em 88,2/96 kHz, adicione um segundo cabo óptico TOSLINK entre a porta ADAT OUT 5-8 do Scarlett OctoPre e a porta OPTICAL IN 5-8 – 96 do 18i20. Na taxa de amostragem mais alta, essa segunda conexão transmitirá os canais 5 a 8, enquanto a outra conexão (descrita acima) transmitirá os canais 1 a 4.
Se você tiver um conversor digital-analógico, poderá usar as portas ADAT de saída óptica do 18i20 de forma inversa; por exemplo, saídas adicionais da sua DAW podem ser convertidas para o domínio analógico para usar um console de mixagem externo e mixar várias faixas da DAW.
Na taxa de amostragem de 44,1/48 kHz, a porta OPTICAL OUT à direita transmite os canais de 1 a 8, enquanto em 88,2/96 kHz, a porta à direita transmite os canais de 1 a 4 e a porta à esquerda transmite os canais de 5 a 8.
O Scarlett 18i20 3rd Gen tem a capacidade de armazenar uma configuração de mixagem definida no Focusrite Control dentro do hardware. Este recurso permite que você o configure – por exemplo, como um mixer de teclado no palco – usando seu computador e carregue a configuração para o próprio dispositivo. Você pode usar o Scarlett 18i20 3rd Gen como um simples mixer local como parte do seu equipamento de teclado para controlar a mixagem geral de vários teclados.

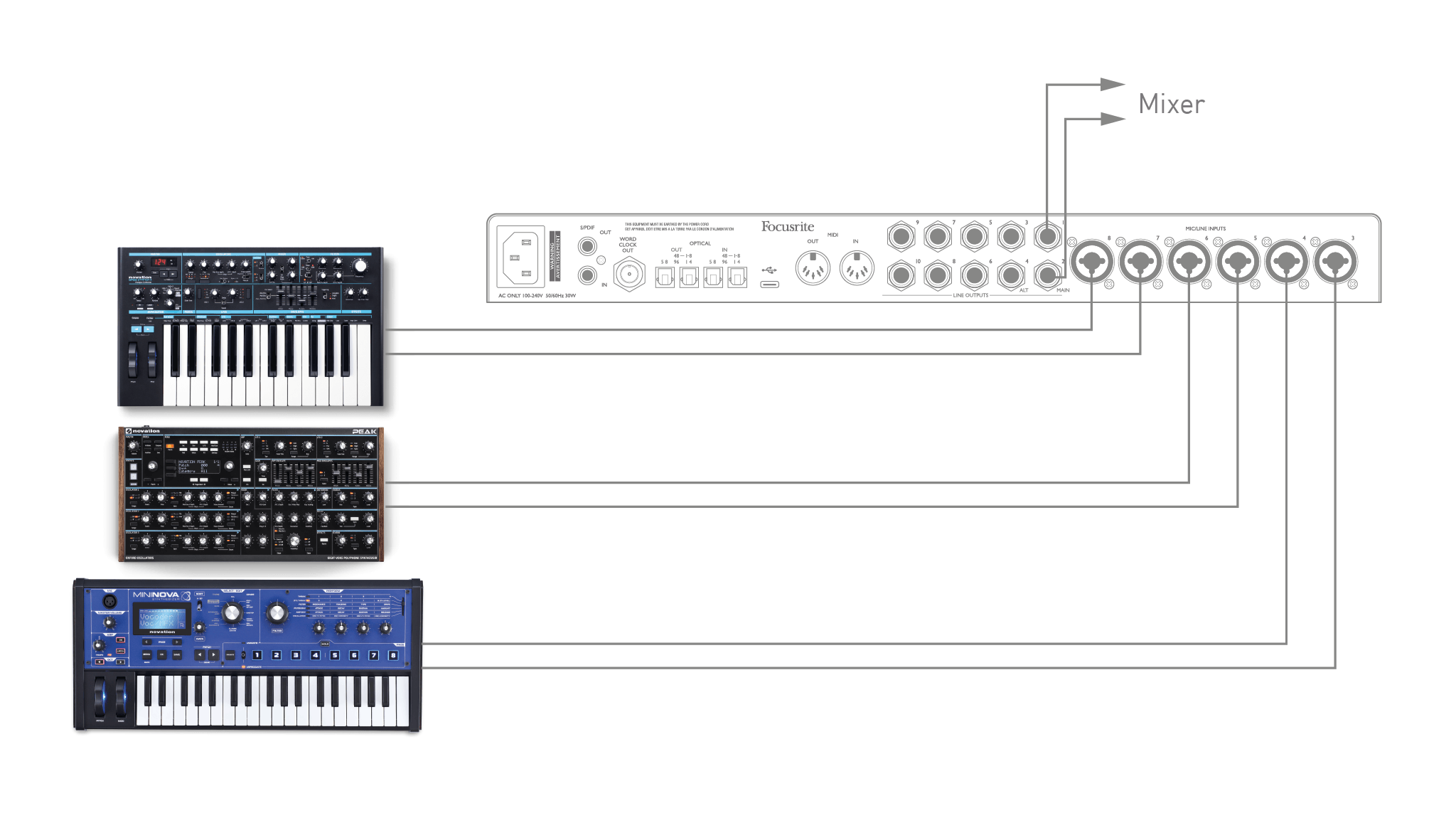

No exemplo ilustrado, três teclados estéreo são conectados às entradas do painel traseiro do Scarlett 18i20 3rd Gen; As saídas 3 e 4 vão para o sistema de PA principal. O músico pode ajustar o ganho para os teclados individuais no painel frontal; ele/ela também pode ajustar o nível geral da mixagem do teclado.
Utilizando as conexões digitais no Scarlett 18i20 3rd Gen Na 3ª geração, é possível usá-lo como um pré-amplificador autônomo de dois canais (S/PDIF) ou até oito canais (ADAT).
Você pode conectar fontes de entrada a qualquer uma das entradas na Scarlett (microfone, linha ou inst) e usando o Focusrite Control você pode rotear as entradas analógicas diretamente para as saídas S/PDIF ou ADAT. Então você pode conectar a saída digital que você está usando à entrada S/PDIF ou ADAT em outra interface para expandir a contagem de canais dessa interface. Por exemplo, um segundo Scarlett 18i20 3rd GenPorta de entrada ADAT do 's.
