O painel frontal inclui todos os controles de ganho e monitoramento de entrada, bem como dois conectores de entrada para sinais de microfone, linha e instrumento.
-
Entradas 1 e 2 – Soquetes de entrada “Combo” - conecte microfones, instrumentos (por exemplo, guitarra) ou sinais de nível de linha aqui. Os soquetes Combo aceitam conectores XLR e ¼” (6,35 mm). Os microfones se conectam usando plugues XLR: instrumentos e sinais de nível de linha se conectam por meio de plugues de conector ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plugue XLR é inserido, e para sinais de nível mais alto quando um plugue de conector é inserido. Não conecte nada além de um microfone - por exemplo, a saída de um módulo de som ou unidade FX - por meio de um plugue XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção. Se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.
-
48 V – dois interruptores (1-4, 5-8) habilitando alimentação fantasma de 48 V nos contatos XLR dos conectores Combo para entradas de microfone 1-4 e 5-8, respectivamente. (Observe que as entradas 3 a 8 estão no painel traseiro.) Cada interruptor tem um LED vermelho associado indicando que a alimentação fantasma está selecionada.
-
Ganho 1 e 2 – ajuste o ganho de entrada para os sinais nas entradas 1 e 2, respectivamente.
-
INST – dois interruptores que alteram a configuração de entrada para os contatos de jack nas entradas 1 e 2. Quando INST é selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada é desbalanceada. Isso a otimiza para a conexão direta de instrumentos (por meio de um plugue de jack de 2 polos (TS)). Quando INST está desligado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada por meio de um jack de 3 polos (TRS) ou desbalanceados por meio de um jack de 2 polos (TS). 'INST' acende em vermelho quando o modo Instrumento é selecionado. INST também pode ser selecionado no Focusrite Control.
-
AIR – oito LEDs amarelos indicando a seleção do modo AIR para cada canal. O modo AIR, selecionado do Focusrite Control, modifica a resposta de frequência do estágio de entrada para modelar os pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador.
-
PAD – oito interruptores para selecionar a função PAD para cada canal. PAD diminui o nível do sinal que vai para sua DAW em 10 dB; use quando a fonte de entrada tiver um nível particularmente alto. 'PAD' acende em vermelho quando ativo. PAD também pode ser selecionado no Focusrite Control.
-
Ganho 3 a 8 – ajuste o ganho de entrada para os sinais nas entradas 3 a 8, respectivamente. (Observe que os conectores para essas entradas estão no painel traseiro.)
-
Medidores de entrada – oito medidores de gráfico de barras de LED de 5 segmentos indicando os níveis de sinal dos oito sinais de entrada analógicos. Os medidores mostram o nível de sinal após o estágio de ganho de entrada e, portanto, sua indicação é afetada pelos controles de ganho. Os LEDs iluminam em -42 (verde, “sinal presente”),
-18 (verde), -6 (verde), -3 (amarelo) e 0 dB (vermelho). Um nível de 0 dBFS resulta em corte digital e deve ser sempre evitado.
-
LED USB ativo – um LED verde acende quando a Scarlett está conectada e é reconhecida pelo seu computador.
-
Bloqueado – um LED verde que confirma a sincronização do relógio, seja para o Scarlett 18i20 3rd Genrelógio interno ou para uma entrada digital externa.
-
LED MIDI – LED verde, acende quando dados MIDI são recebidos na porta MIDI IN.
-
MONITOR – controle de nível de saída do monitor principal: normalmente controla o nível nas saídas do monitor principal no painel traseiro, mas pode ser configurado no Focusrite Control para ajustar o nível em qualquer uma das dez saídas analógicas da unidade.
-
DIM e MUTE – dois interruptores para controlar as saídas de monitor do 18i20; DIM reduz os níveis de saída em 18 dB, enquanto MUTE desliga as saídas. Por padrão, esses interruptores afetam as saídas de monitor MAIN 1 e 2, mas no Focusrite Control você pode configurá-los para controlar qualquer uma das saídas analógicas. Cada interruptor tem um LED associado (DIM: amarelo, MUTE: vermelho) indicando que a função está selecionada. DIM e MUTE também podem ser selecionados no Focusrite Control.
-
Microfone Talkback
-
TALKBACK – pressione e segure este botão para ativar o talkback. Quando ativo, 'TALKBACK' acende em verde, e o microfone talkback [14] pode ser roteado para as várias saídas do 18i20. Por padrão, o talkback é roteado para as duas saídas de fone de ouvido [17], mas o roteamento pode ser configurado no Focusrite Control para alimentar qualquer combinação de saídas. Este botão é 'momentâneo' – o talkback só fica ativo enquanto estiver pressionado. O talkback também pode ser ativado, momentaneamente ou com trava, no Focusrite Control.
-
ALT – quando a função ALT está habilitada no Focusrite Control, pressionar este botão desvia a mixagem do monitor principal das SAÍDAS DE LINHA PRINCIPAIS 1 e 2 para SAÍDAS DE LINHA ALT 3 e 4. Conecte um par de alto-falantes de monitor secundários às saídas ALT e selecione ALT para alternar entre seus monitores principais e o par secundário. 'ALT' acende em verde quando selecionado. Esta função também pode ser selecionada no Focusrite Control. (Observe que quando ALT está habilitado, as saídas de linha que não estão em uso são silenciadas: por exemplo, para usar as Saídas de Linha 3 e 4 para outra finalidade, primeiro desative o som delas no Focusrite Control.)
-
Volume de fone de ouvido 1 e 2 – conecte um ou dois pares de fones de ouvido nos dois soquetes TRS de ¼” (6,25 mm) abaixo dos controles. As saídas de fone de ouvido sempre carregam os sinais atualmente roteados para as saídas analógicas 7/8 e 9/10 (como pares estéreo) no Focusrite Control.
-

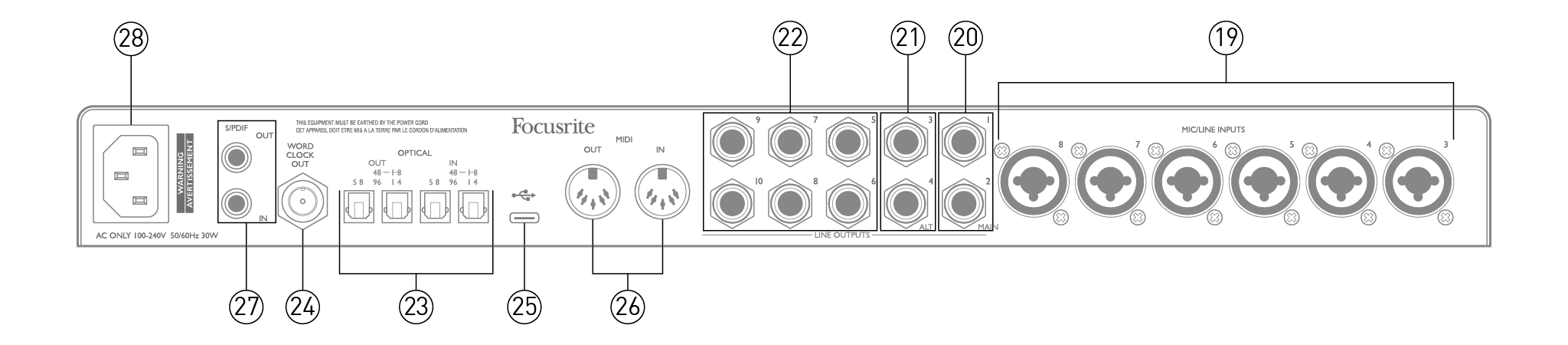

ALIMENTAÇÃO – Interruptor de alimentação CA.
-
ENTRADAS DE MICROFONE/LINHA 3 a 8 – Soquetes de entrada tipo combo - conecte mais microfones ou sinais de nível de linha via conectores XLR ou ¼” (6,35 mm) conforme apropriado. Podem ser usados plugues de conector ¼” TRS (balanceado) ou TS (desbalanceado) para sinais de nível de linha.
-
SAÍDAS DE LINHA 1 e 2 (PRINCIPAL) – duas saídas de linha analógicas balanceadas em soquetes de ¼” (6,35 mm); use conectores TRS para uma conexão balanceada ou conectores TS para não balanceada. Recomendamos o uso de conexões balanceadas sempre que possível, para minimizar problemas de aterramento e zumbido. Elas geralmente serão usadas para acionar os alto-falantes principais L e R do seu sistema de monitoramento. No entanto, os sinais nas saídas podem ser definidos no Focusrite Control
-
SAÍDAS DE LINHA 3 e 4 (ALT) – conecte um par secundário de alto-falantes de monitor aqui Para usar a função ALT do 18i20. As saídas são eletricamente idênticas às Saídas de Linha 1 e 2. Os sinais nas saídas podem ser definidos no Focusrite Control.
-
SAÍDAS DE LINHA 5 a 10 – seis saídas de linha adicionais com características elétricas idênticas às Saídas de Linha 1 a 4. Os sinais disponíveis nessas saídas são definidos no Focusrite Control e podem ser usados para acionar os alto-falantes adicionais em um sistema de monitoramento multicanal ou para acionar processadores FX externos.
-
ENTRADA E SAÍDA ÓPTICAS – quatro conectores TOSLINK para lidar com oito canais de áudio digital no formato ADAT em taxas de amostragem de 44,1/48 kHz ou 88,2/96 kHz. Em uma taxa de amostragem de 44,1/48 kHz, apenas a porta direita de cada par é usada; em uma taxa de amostragem de 88,2/96 kHz, ambas as portas são usadas, com a porta direita carregando os Canais ADAT 1-4 e a porta esquerda carregando os Canais ADAT 5-8. (Observe que a entrada e saída ópticas são desabilitadas quando taxas de amostragem de 176,4/192 kHz estão em uso.) A porta esquerda de cada par (ENTRADA e SAÍDA) pode ser configurada para receber e transmitir um sinal S/PDIF de dois canais de/para uma fonte externa equipada com E/S S/PDIF óptica: esta opção é selecionada no Controle Focusrite. Consulte as tabelas de Listagem de Canais na seção Apêndice para obter mais detalhes.
-
WORD CLOCK OUT – um conector BNC que transporta o Scarlett 18i20 3rd Genrelógio de palavras; isso pode ser usado para sincronizar outros equipamentos de áudio digital que fazem parte do sistema de gravação. A fonte de sincronização do relógio de amostra usada pelo Scarlett 18i20 3rd Gen é selecionado no Focusrite Control.
-
-
MIDI IN e MIDI OUT – soquetes DIN padrão de 5 pinos para conexão de equipamento MIDI externo. Scarlett 18i20 3rd Gen atua como uma interface MIDI, permitindo que dados MIDI de/para seu computador sejam distribuídos para dispositivos MIDI adicionais.
-
S/PDIF IN e OUT – dois soquetes phono (RCA) que transportam sinais de áudio digital de dois canais para dentro ou para fora do Scarlett 18i20 3rd Gen, no formato S/PDIF. Observe que entradas e saídas S/PDIF não estão disponíveis em taxas de amostragem de 176,4/192 kHz. Consulte as tabelas de Listagem de Canais na seção Apêndice para obter mais detalhes.
-
Rede elétrica CA – tomada IEC padrão.
O Scarlett 18i20 3rd Gen deve ser conectado à rede elétrica CA com o cabo de alimentação CA fornecido. Conecte o conector IEC no soquete IEC do painel traseiro. Ao usar o Scarlett 18i20 3rd Gen com um computador (ou seja, não como um mixer “autônomo”), recomendamos que a unidade não seja ligada até que a conexão USB tenha sido feita.
Para conectar o Scarlett 18i20 3rd Gen para a rede elétrica CA, use o cabo de alimentação CA fornecido. Insira o conector IEC no soquete IEC do painel traseiro. Ao usar o Scarlett 18i20 3rd Gen com um computador (em vez de um mixer “independente”), ligue o dispositivo somente após conectar o cabo USB.
Tipos de porta USB: O Scarlett 18i20 3rd Gen tem uma única porta USB 2.0 Tipo C (no painel traseiro). Assim que a instalação do software for concluída, conecte o Scarlett 18i20 3rd Gen para o seu computador; se o seu computador tiver uma porta USB Tipo A, use o cabo USB Tipo A para Tipo C fornecido com a unidade. Se o seu computador tiver uma porta USB Tipo C, obtenha um cabo Tipo C para Tipo C de um fornecedor de computadores.
Padrões USB: Observe que, como o Scarlett 18i20 3rd Gen é um dispositivo USB 2.0, a conexão USB requer uma porta compatível com USB 2.0 no seu computador. Ele não funcionará com portas USB 1.0/1.1: no entanto, uma porta USB 3.0 suportará um dispositivo USB 2.0.
Quando o cabo USB estiver conectado, ligue o Scarlett 18i20 3rd Gen ligado com o interruptor de energia do painel traseiro.
O Scarlett 18i20 3rd Gen é compatível com qualquer DAW baseado em Windows que suporte ASIO ou WDM ou qualquer DAW baseado em Mac que use Core Audio. Após seguir o procedimento de Introdução, você pode começar a usar seu Scarlett 18i20 3rd Gen com o DAW de sua escolha.
Observe que seu DAW pode não selecionar automaticamente o Scarlett 18i20 3rd Gen como seu dispositivo de E/S padrão. Você deve selecionar manualmente Focusrite USB ASIO como o driver em seu DAW Configuração de áudio* página. Consulte a documentação do seu DAW (ou arquivos de Ajuda) se não tiver certeza de onde selecionar o driver ASIO/Core Audio. O exemplo abaixo mostra a configuração correta no Ableton Live Lite Preferências painel (versão Windows mostrada).
*Nome típico. A terminologia pode diferir entre DAWs.
Uma vez que o Scarlett 18i20 3rd Gen for definido como o Dispositivo de Áudio* preferido em sua DAW, todas as entradas e saídas aparecerão nas preferências de E/S de Áudio de sua DAW. Dependendo de sua DAW, pode ser necessário habilitar certas entradas ou saídas antes do uso.

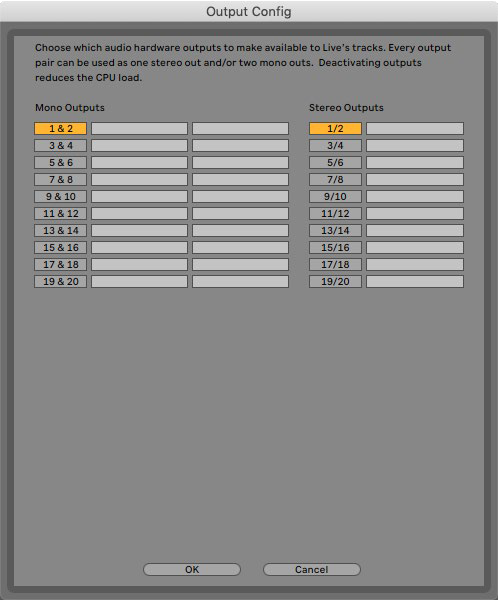

Os dois exemplos abaixo mostram duas entradas e duas saídas habilitadas nas páginas de configuração de entrada e saída do Ableton Live.
|
|
|
*Nome típico. A terminologia pode diferir entre DAWs.
Duas entradas adicionais, entradas 9/10 estão listados na página Input Config das Preferências de E/S do seu DAW. Essas são entradas virtuais de “loopback” dentro do software, não entradas físicas adicionais. Você pode usar o Loopback para gravar trilhas DAW de fontes dentro do seu computador, por exemplo, de um navegador da web. O Focusrite Control inclui um Loopback 1-2 aba mix, onde você pode escolher quais entradas gravar.
Detalhes completos sobre como usar as entradas de loopback podem ser encontrados no Guia do Usuário do Controle Focusrite.
O Scarlett 18i20 3rd Gen é uma excelente escolha para várias aplicações diferentes de gravação e monitoramento. Algumas configurações típicas são mostradas abaixo.

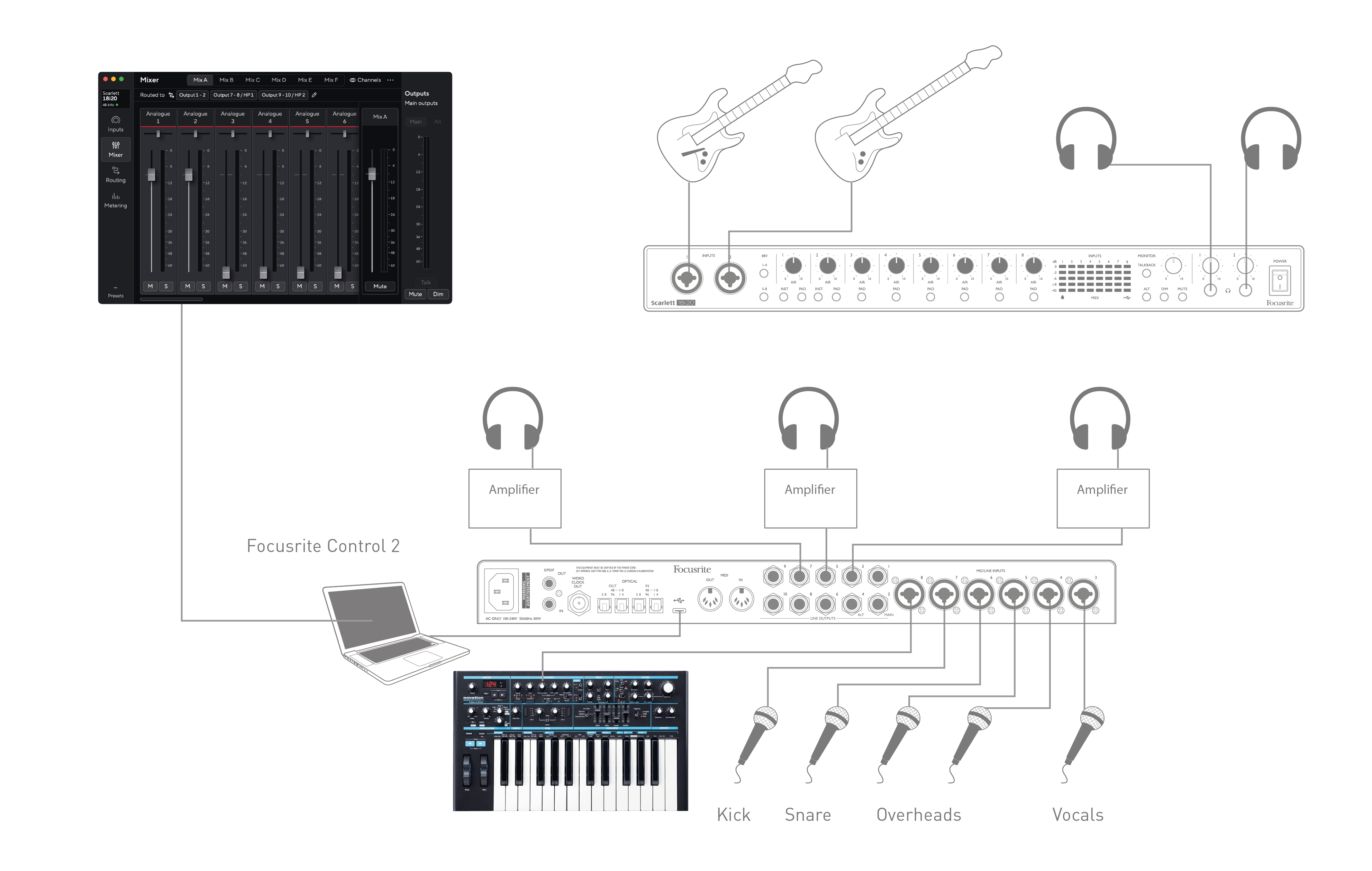

Esta configuração mostra uma configuração típica para gravar um grupo de músicos com software DAW no Mac ou PC.
Uma seleção de fontes – microfones, guitarra e um teclado – são mostradas conectadas ao Scarlett 18i20 3rd Genentradas do . Apenas as entradas 1 e 2 podem ser configuradas para aceitar instrumentos diretamente, então escolhemos conectar a guitarra na entrada 2. Certifique-se de que INST esteja selecionado para esta entrada.
A conexão com o PC ou Mac executando o software DAW é feita por meio do cabo USB fornecido. Isso levará todos os sinais de entrada e saída entre o DAW e o Scarlett 18i20 3rd Gen. Depois que a configuração de áudio estiver definida no DAW, cada fonte de entrada será roteada para sua própria trilha DAW para gravação.
Você ouvirá frequentemente o termo “latência” usado em conexão com sistemas de áudio digital. No caso do aplicativo de gravação DAW simples descrito acima, latência será o tempo que leva para seus sinais de entrada passarem pelo seu computador e software de áudio e retornarem pela sua interface de áudio. Embora não seja um problema para a maioria das situações de gravação simples, em algumas circunstâncias, a latência pode ser um problema para um artista que deseja gravar enquanto monitora seus sinais de entrada. Este pode ser o caso se você precisar aumentar o tamanho do buffer de gravação do seu DAW, o que pode ser necessário quando você grava overdubs em um projeto particularmente grande usando muitas trilhas DAW, instrumentos de software e plug-ins FX. Sintomas comuns de uma configuração de buffer muito baixa podem ser falhas de áudio (cliques e estalos) ou uma carga de CPU particularmente alta dentro do seu DAW (a maioria dos DAWs tem uma função de monitoramento de CPU). A maioria dos DAWs permitirá que você ajuste o tamanho do buffer de suas Preferências de áudio* página de controle.
O Scarlett 18i20 3rd Gen, com Focusrite Control, permite “monitoramento de latência zero”, o que supera esse problema. Você pode rotear seus sinais de entrada diretamente para o Scarlett 18i20 3rd Gensaídas de fone de ouvido do . Isso permite que os músicos se ouçam com latência ultrabaixa – ou seja, efetivamente em “tempo real” – junto com a reprodução do computador. Os sinais de entrada para o computador não são afetados de forma alguma por esta configuração. No entanto, observe que quaisquer efeitos adicionados aos instrumentos ao vivo por plug-ins de software não serão ouvidos nos fones de ouvido, embora o FX ainda esteja presente na gravação.
No exemplo, cada um dos membros da banda está recebendo sua própria mixagem de monitor, porque cada um tem seu “próprio” Scarlett 18i20 3rd Gen saída. O Focusrite Control permite que você defina até oito mixagens separadas, e essas mixagens podem incluir trilhas DAW gravadas anteriormente, bem como os sinais de entrada atuais.
Ao usar o Direct Monitoring, certifique-se de que seu software DAW não esteja configurado para rotear nenhuma entrada (o que você está gravando no momento) para nenhuma saída. Se estiver, os músicos se ouvirão "duas vezes", com um sinal audivelmente atrasado como um eco.
As saídas MAIN de 1/4” no painel traseiro (saídas de linha 1 e 2) normalmente serão usadas para acionar seus alto-falantes de monitoramento primários. Os monitores ativos incorporam amplificadores internos com um controle de volume e podem ser conectados diretamente. Os alto-falantes passivos exigirão um amplificador estéreo separado; as saídas do painel traseiro devem ser conectadas às entradas do amplificador.
Conectando alto-falantes ativos:

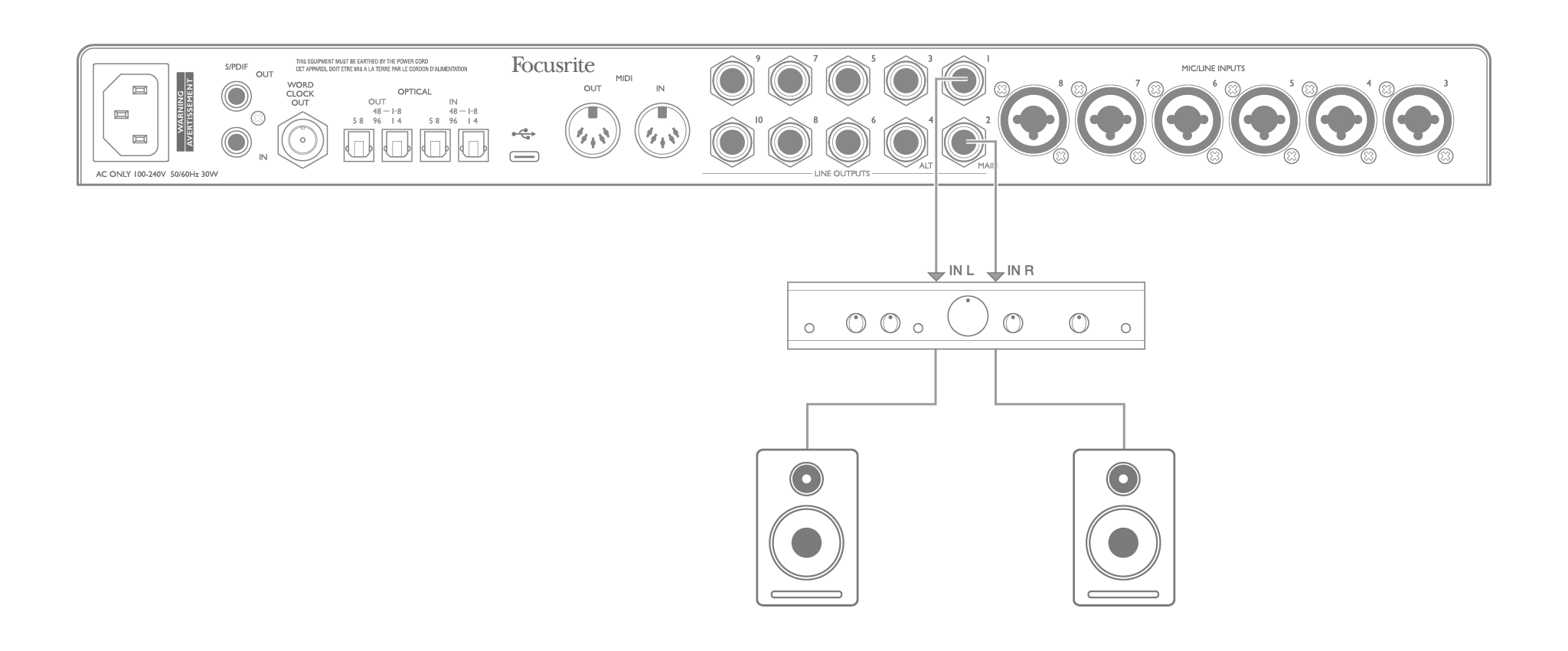

Conectando alto-falantes passivos com um amplificador estéreo:
Todos os conectores de saída de linha são soquetes de 3 polos (TRS) ¼” (6,35 mm) e são balanceados eletronicamente. Amplificadores de consumo típicos (hi-fi) e pequenos monitores amplificados provavelmente terão entradas desbalanceadas, seja em soquetes phono (RCA) ou por meio de um plugue de 3 polos de 3,5 mm destinado à conexão direta a um computador. Em ambos os casos, use um cabo com plugues jack em uma extremidade.
Monitores ativos profissionais e amplificadores de potência profissionais geralmente têm entradas balanceadas.
Ao mixar, você pode querer usar vários pares de alto-falantes adicionais (campo médio, campo próximo, etc.) para verificar o quão bem sua mixagem se traduz para outros tipos de alto-falante. Você pode conectar pares adicionais de alto-falantes a outros pares de saídas de linha (por exemplo, campos próximos às saídas de linha 3 e 4, campos médios às saídas de linha 5 e 6) e alternar entre eles no Focusrite Control. Scarlett 18i20 3rd GenA função ALT (veja abaixo) foi incluída para simplificar o uso de um segundo par de monitores.
Cuidado
Você corre o risco de criar um loop de feedback de áudio se os alto-falantes estiverem ativos ao mesmo tempo que um microfone! Recomendamos que você sempre desligue (ou diminua) os alto-falantes de monitoramento durante a gravação e use fones de ouvido ao fazer overdubbing.
O Scarlett 18i20 3rd GenA função ALT do 's facilita a adição de um segundo par de monitores: conecte o segundo par às SAÍDAS DE LINHA 3 e 4. Após habilitar Troca de alto-falante no Focusrite Control, você pode alternar entre seus monitores principais e o par secundário clicando no painel frontal ou na tela PRINCIPAL e ALT botões. Quando ALT estiver ativo, a saída de mixagem principal será alimentada para as SAÍDAS DE LINHA 3 e 4 em vez de 1 e 2, e o LED ALT verde acenderá para confirmar isso.
No exemplo abaixo, mostramos alto-falantes passivos com um amplificador de potência separado como monitores principais e alto-falantes ativos como par secundário, mas é claro que qualquer tipo de monitor que você preferir pode ser usado em ambos os casos.
Porque o Scarlett 18i20 3rd Gen está equipado com dez saídas de linha, sendo ideal para uso ao trabalhar em formatos de som multicanal – LCRS, surround 5.1 ou surround 7.1, por exemplo.
Para rotear cada canal para a saída correta, você precisará rotear as saídas DAW para as saídas de linha no Focusrite Control (por exemplo, Saída DAW 1 > Saída de linha 1, Saída DAW 2 > Saída de linha 2, etc.).

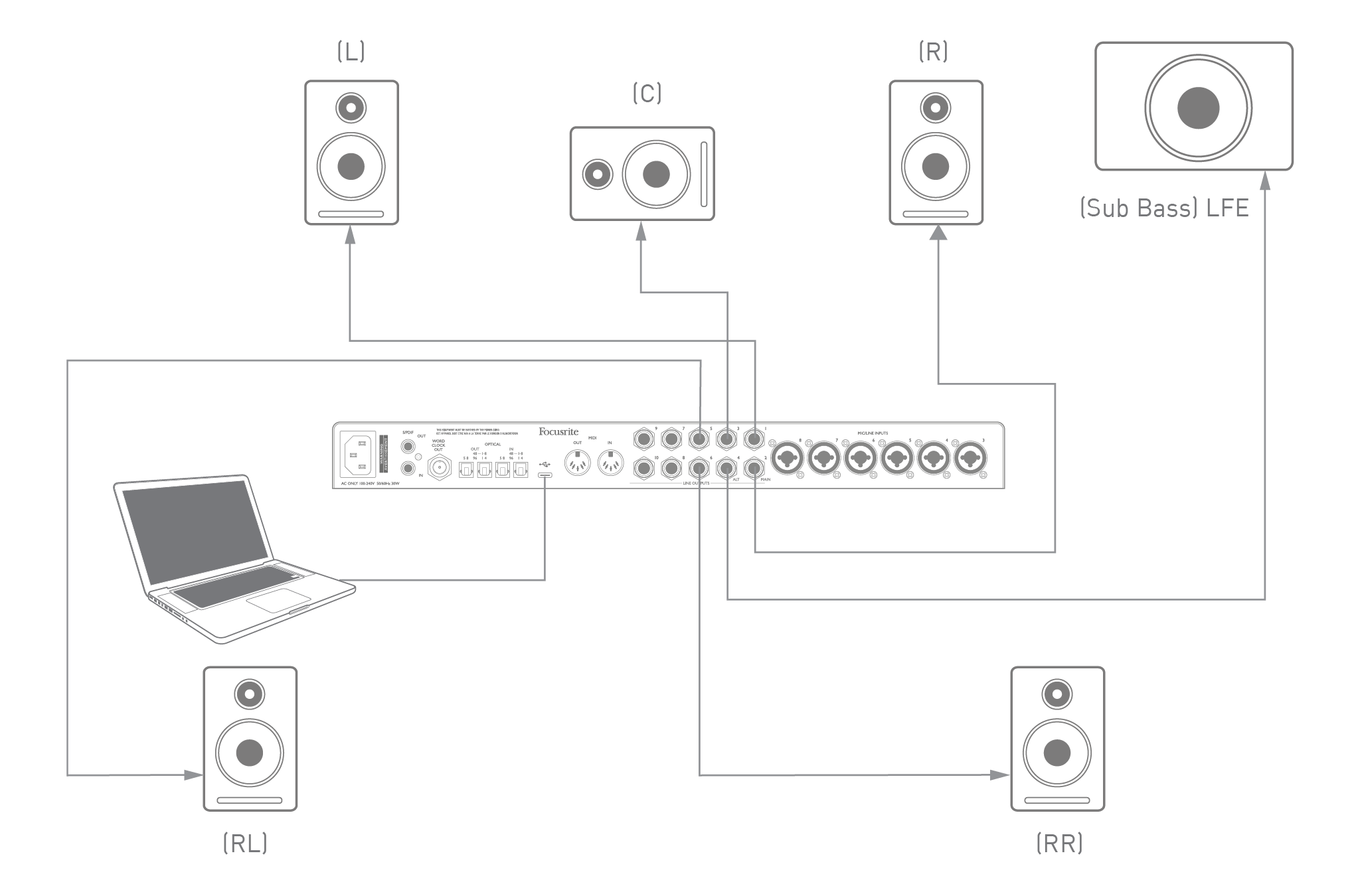

O exemplo abaixo mostra como você conecta os seis alto-falantes ao Scarlett 18i20 3rd Gen em um arranjo de monitoramento surround 5.1.
Usuários do Windows:
No Windows, o som surround pode ser usado tanto em softwares que suportam aplicativos ASIO multicanal quanto não ASIO (usando nosso driver). Na maioria dos casos, este será seu DAW e, em geral, DAWs capazes de mixar em surround permitem que você configure o mapeamento de alto-falantes no DAW Preferências de saída de áudio ou Configurações de E/S página.
Consulte o guia do usuário (ou arquivos de ajuda) do seu DAW para obter orientações sobre como configurar as saídas para mixagem surround com a configuração de alto-falantes que você deseja usar.
Para configurar o som surround em aplicativos não ASIO:
-
Clique com o botão direito do mouse no ícone do Focusrite Notifier na barra de tarefas do Windows e clique para abrir o Painel de Som do Windows.
-
Clique no dispositivo Focusrite listado na aba Reprodução para destacá-lo.
-
Clique no botão Configurar.
-
Selecione um formato multicanal. A opção escolhida depende de como você está usando sua Scarlett.
-
Vá para Focusrite Control e clique em Arquivo > Predefinições > Roteamento direto para configurar o roteamento um para um.
Usuários de Mac:

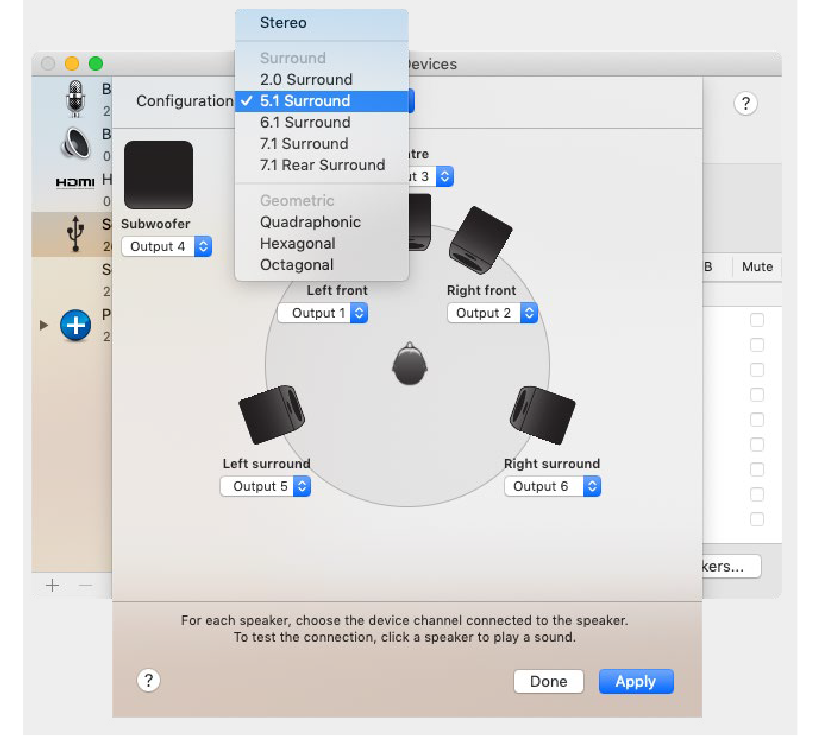

Em Macs, a configuração de som surround pode ser feita a partir de todos os aplicativos que suportam áudio multicanal (DAWs e aplicativos macOS comuns). Para fazer isso, vá para: Aplicações > Utilitários > Configuração de Áudio MIDI > Scarlett 18i20 3rd Gen > Configurar alto-falantes > Configuração > Selecione a configuração desejada.
Além das oito entradas analógicas, o Scarlett 18i20 3rd Gen tem duas portas de entrada OPTICAL IN ADAT. Elas fornecem oito entradas de áudio adicionais em taxas de amostragem de até 96 kHz. As entradas ópticas são desabilitadas em taxas de amostragem de 176,4/192 kHz.
O uso de um pré-amplificador de microfone de 8 canais separado equipado com uma saída ADAT – como o Focusrite Scarlett OctoPre – fornece um método simples e excelente de expandir o Scarlett 18i20 3rd Gencapacidade de entrada do .
A 44,1/48 kHz, a porta ADAT OUT 1-8 do Scarlett OctoPre é conectada ao Scarlett 18i20 3rd Gen Porta OPTICAL IN 48 – 1-8 com um único cabo óptico TOSLINK. Para sincronizar os dispositivos via ADAT, defina a fonte de clock do Scarlett OctoPre como Internal e Scarlett 18i20 3rd Gen (via Focusrite Control) para ADAT. Alternativamente, a sincronização estável do relógio pode ser alcançada conectando o Scarlett 18i20 3rd GenWORD CLOCK OUT do Scarlett OctoPre para WORD CLOCK IN e configurando o Scarlett OctoPre para usar o Word Clock como sua fonte de relógio. Defina o Scarlett 18i20 3rd Genfonte de relógio do Focusrite Control para Interno.
Ao conectar dois dispositivos digitais, certifique-se sempre de que ambos estejam configurados para a mesma taxa de amostragem.
Você pode rotear as entradas ADAT adicionais usando o Focusrite Control exatamente da mesma forma que as outras entradas. As entradas adicionais podem fazer parte da mixagem de fones de ouvido de qualquer músico, conforme necessário.
Ao trabalhar a 88,2/96 kHz, adicione um segundo cabo óptico TOSLINK entre a porta ADAT OUT 5-8 do Scarlett OctoPre e a porta OPTICAL IN 5-8 – 96 do 18i20. Na taxa de amostragem mais alta, este segundo link transportará os canais 5-8, enquanto o outro link (descrito acima) transportará os canais 1 a 4.
Se você tiver um conversor digital para analógico, você pode usar as portas OPTICAL OUT ADAT do 18i20 da maneira oposta; por exemplo, saídas adicionais do seu DAW podem ser convertidas para o domínio analógico para usar um console de mixagem de hardware externo para mixar muitas trilhas do DAW.
Na taxa de amostragem de 44,1/48 kHz, a porta OPTICAL OUT direita transporta os canais de 1 a 8, enquanto em 88,2/96 kHz, a porta direita transporta os canais de 1 a 4 e a porta esquerda transporta os canais de 5 a 8.
O Scarlett 18i20 3rd Gen tem a capacidade de armazenar uma configuração de mixagem definida no Focusrite Control dentro do hardware. Este recurso permite que você o configure – por exemplo, como um mixer de teclado no palco – usando seu computador e carregue a configuração para o próprio dispositivo. Você pode usar o Scarlett 18i20 3rd Gen como um simples mixer local como parte do seu equipamento de teclado para controlar a mixagem geral de vários teclados.
No exemplo ilustrado, três teclados estéreo são conectados às entradas do painel traseiro do Scarlett 18i20 3rd Gen; As saídas 3 e 4 vão para o sistema de PA principal. O músico pode ajustar o ganho para os teclados individuais no painel frontal; ele/ela também pode ajustar o nível geral da mixagem do teclado.
Utilizando as conexões digitais no Scarlett 18i20 3rd Gen Na 3ª geração, é possível usá-lo como um pré-amplificador autônomo de dois canais (S/PDIF) ou até oito canais (ADAT).
Você pode conectar fontes de entrada a qualquer uma das entradas na Scarlett (microfone, linha ou inst) e usando o Focusrite Control você pode rotear as entradas analógicas diretamente para as saídas S/PDIF ou ADAT. Então você pode conectar a saída digital que você está usando à entrada S/PDIF ou ADAT em outra interface para expandir a contagem de canais dessa interface. Por exemplo, um segundo Scarlett 18i20 3rd GenPorta de entrada ADAT do 's.
