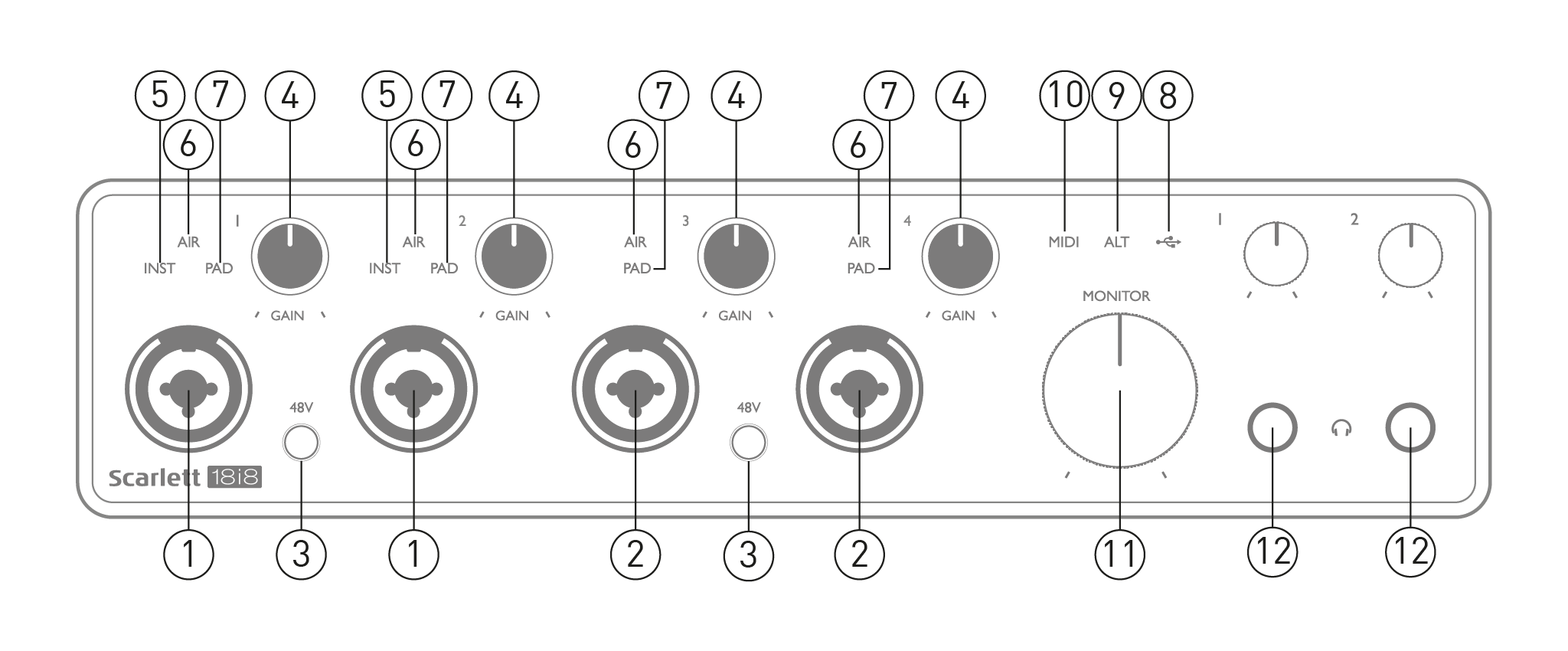

Entradas 1 e 2 – Conectores de entrada “Combo” – conecte microfones, instrumentos (ex.: guitarra) ou sinais de nível de linha aqui. Os conectores Combo aceitam conectores XLR e jacks de ¼” (6,35 mm). Microfones são conectados usando plugs XLR; instrumentos e sinais de nível de linha são conectados através de plugs jack de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plug XLR está inserido e para sinais de nível mais alto quando um plug jack está inserido. Não conecte nada além de um microfone – por exemplo, a saída de um módulo de som ou unidade de efeitos – através de um plug XLR, pois o nível do sinal sobrecarrega o pré-amplificador, resultando em distorção; se a alimentação fantasma estiver ativada, você pode danificar seu equipamento.
-
Entradas 3 e 4 – Conectores de entrada XLR Combo – como [1], mas aceitam apenas sinais de nível de microfone ou de linha. A conexão direta de instrumentos deve ser feita através das entradas 1 e/ou 2.
-
48V – dois interruptores que habilitam a alimentação fantasma de 48 V nos contatos XLR (entradas de microfone) dos conectores Combo, em pares (1 e 2; 3 e 4). Os indicadores de 48V acendem em vermelho quando a alimentação fantasma está selecionada.
-
GANHO 1 a GANHO 4 - ajustam o ganho de entrada para os sinais nas entradas 1 a 4, respectivamente. Os controles de ganho possuem anéis de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo da distorção e vermelho em 0 dBFS (distorção digital).
-
INST – o tipo de entrada para o conector nas entradas 1 e 2 pode ser selecionado no Focusrite Control. Os LEDs vermelhos acendem quando INST está selecionado. Com INST selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada torna-se desbalanceada. Isso a otimiza para a conexão direta de instrumentos (através de um conector jack de 2 polos (TS)). Quando INST está desativado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada, através de um conector jack de 3 polos (TRS), ou desbalanceada, através de um conector jack de 2 polos (TS).
-
AIR – quatro LEDs amarelos indicam a seleção do modo AIR para as entradas 1 a 4. O modo AIR, selecionado no Focusrite Control, modifica a resposta de frequência do estágio de entrada para simular os pré-amplificadores de microfone Focusrite ISA clássicos, baseados em transformadores.
-
PAD – quatro LEDs verdes; acendem quando PAD é selecionado no Focusrite Control para as entradas 1 a 4. PAD diminui o nível do sinal que vai para sua DAW em 10 dB; use quando a fonte de entrada tiver um nível alto.
-
LED USB - um LED verde acende quando o Scarlett está conectado e é reconhecido pelo seu computador.
-
ALT – quando Comutação de alto-falantes Quando ativada pelo Focusrite Control, a mixagem do monitor principal é desviada das saídas de linha 1 e 2 para as saídas de linha 3 e 4. Conecte um par de monitores secundários às saídas de linha 3 e 4 e selecione ALT para alternar entre os monitores principais e o par secundário. O indicador 'ALT' acende em verde quando selecionado. Essa função também pode ser selecionada pelo Focusrite Control.
-
LED MIDI – um LED verde acende quando dados MIDI são recebidos na porta MIDI IN.
-
MONITOR - controle de nível de saída do monitor principal - normalmente ajusta o nível das saídas 1 e 2 no painel traseiro, mas segue a seleção do modo ALT. Também controla o nível de quaisquer outras saídas atribuídas ao Controle de Hardware no Focusrite Control.
-
- Conecte um ou dois pares de fones de ouvido estéreo nas duas entradas TRS de ¼” (6,25 mm) localizadas abaixo dos controles de volume de fone de ouvido 1 e 2. As saídas de fone de ouvido possuem mixagens independentes e transmitem os sinais atualmente roteados para as saídas de fone de ouvido 1 e 2 (saídas 5 e 6 e 7 e 8 como pares estéreo), respectivamente, no Focusrite Control.
-

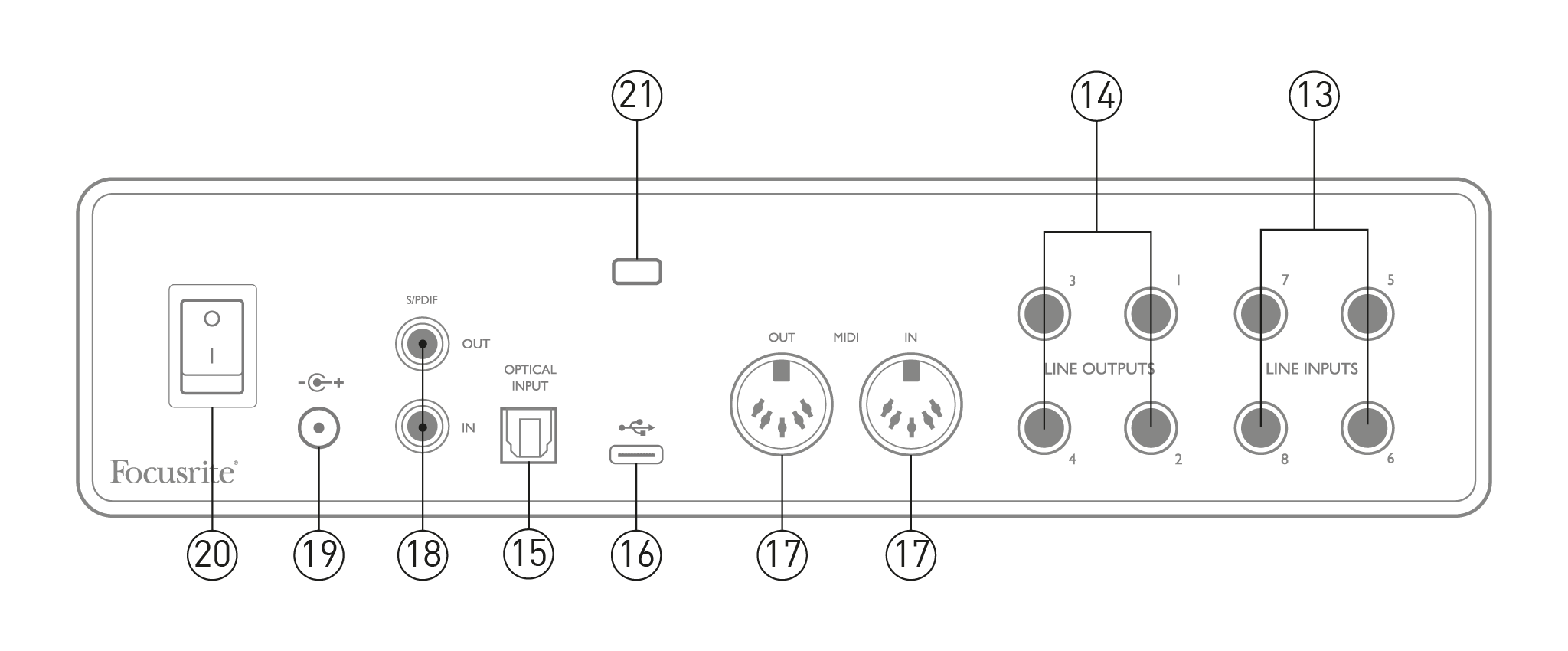

ENTRADAS DE LINHA 5 a 8 – as entradas são balanceadas, em conectores jack de ¼” (6,35 mm). Conecte outras fontes de nível de linha aqui, usando plugs jack TRS (balanceados) ou TS (não balanceados) de ¼”.
-
SAÍDAS DE LINHA 1 a 4 – quatro saídas de linha analógicas balanceadas em conectores jack de ¼” (6,35 mm); use conectores TRS para uma conexão balanceada ou conectores TS para uma conexão não balanceada. As saídas 1 e 2 normalmente serão usadas para acionar o sistema de monitoramento principal, embora os sinais disponíveis em qualquer uma dessas saídas possam ser definidos no Focusrite Control. As saídas 3 e 4 podem ser usadas para acionar caixas acústicas alternativas (por exemplo, midfield, nearfield, etc.) ou para acionar processadores de efeitos externos.
-
ENTRADA ÓPTICA – Conector TOSLINK, capaz de transmitir oito canais de áudio digital em formato ADAT com taxa de amostragem de 44,1/48 kHz ou quatro canais com taxa de amostragem de 88,2/96 kHz. Estas são entradas adicionais (13 a 20) para o 18i8A entrada óptica também pode ser usada como entrada S/PDIF caso seja necessário conectar equipamentos com saída óptica S/PDIF. Observe que a entrada óptica é desativada quando taxas de amostragem de 176,4/192 kHz estão em uso.
-
-
MIDI IN e MIDI OUT – conectores DIN padrão de 5 pinos para conexão de equipamentos MIDI externos. 18i8 Funciona como uma interface MIDI, permitindo que dados MIDI de/para o seu computador sejam distribuídos para dispositivos MIDI adicionais.
-
Entrada e saída S/PDIF – duas entradas RCA (conectores de áudio) que transmitem sinais de áudio digital de dois canais para dentro e para fora do dispositivo. 18i8 em formato S/PDIF. Assim como todas as outras entradas e saídas, os sinais nesses conectores podem ser roteados no Focusrite Control.
-
Entrada de alimentação CC externa – alimente o 18i8 através do adaptador CA (fonte de alimentação) separado fornecido com a unidade. Observe o 18i8 Não pode ser alimentado através da porta USB do computador host.
-
Interruptor liga/desliga.
-
K (slot de segurança Kensington) – proteja seu 18i8 para uma estrutura adequada, se desejado.
Seu 18i8 Deve ser alimentado por um adaptador de rede externo de 12 V CC, 1 A. Um adaptador adequado é fornecido com a unidade.
Importante
Recomendamos que utilize apenas o adaptador de corrente fornecido. A utilização de um adaptador diferente poderá danificar permanentemente o aparelho.
Tipos de portas USB: O 18i8 Possui uma única porta USB 2.0 Tipo C (no painel traseiro). Após a conclusão da instalação do software, conecte o 18i8 Conecte o cabo USB ao seu computador; se o seu computador tiver uma porta USB tipo A, use o cabo USB tipo A para tipo C fornecido com a unidade. Se o seu computador tiver uma porta USB tipo C, adquira um cabo USB tipo C para tipo C em uma loja de informática.
Padrões USBObserve que, devido ao 18i8 Por ser um dispositivo USB 2.0, a conexão USB requer uma porta compatível com USB 2.0 no seu computador. Ele não funcionará com portas USB 1.0/1.1; no entanto, uma porta USB 3.0 suportará um dispositivo USB 2.0.
Após conectar o cabo USB, gire o 18i8 Ligue o interruptor de alimentação no painel traseiro.
O 18i8 É compatível com qualquer DAW baseada em Windows que suporte ASIO ou WDM, ou com qualquer DAW baseada em Mac que utilize Core Audio. Após seguir o procedimento de Introdução, você poderá começar a usar o seu programa. 18i8 Com a DAW de sua escolha.
Atenção: seu DAW pode não selecionar automaticamente a opção. 18i8 como seu dispositivo de E/S padrão. Você deve selecionar manualmente. Focusrite USB ASIO como o driver em sua DAW Configuração de áudio* página. Consulte a documentação (ou arquivos de Ajuda) da sua DAW caso não saiba onde selecionar o driver ASIO/Core Audio. O exemplo abaixo mostra a configuração correta no Ableton Live Lite. Preferências painel (versão Windows mostrada).
*Nome típico. A terminologia pode variar entre as DAWs.
Assim que o 18i8 Se o dispositivo de áudio estiver definido como o dispositivo de áudio preferencial* em sua DAW, todas as entradas e saídas aparecerão nas preferências de E/S de áudio da sua DAW. Dependendo da sua DAW, pode ser necessário habilitar determinadas entradas ou saídas antes de usá-las.

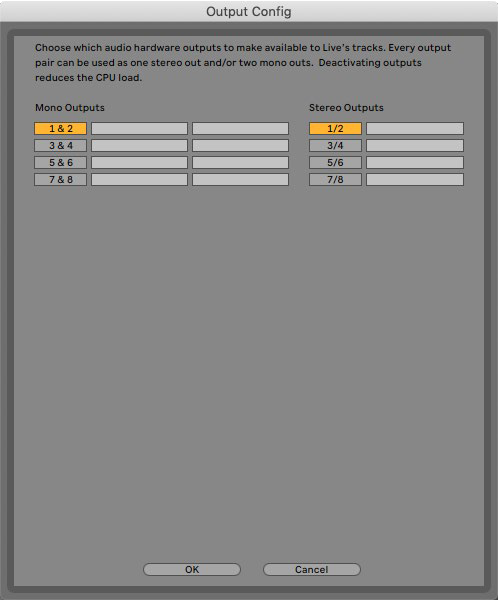

Os dois exemplos abaixo mostram duas entradas e duas saídas habilitadas nas páginas de Configuração de Entrada e Saída do Ableton Live.
|
|
|
*Nome típico. A terminologia pode variar entre as DAWs.
Duas entradas adicionais, entradas 11/12 estão listados na página Input Config das Preferências de E/S do seu DAW. Essas são entradas virtuais de “loopback” dentro do software, não entradas físicas adicionais. Você pode usar o Loopback para gravar trilhas DAW de fontes dentro do seu computador, por exemplo, de um navegador da web. O Focusrite Control inclui um Loopback 1-2 aba mix, onde você pode escolher quais entradas gravar.
O 18i8 É uma excelente opção para diversas aplicações de gravação e monitoramento. Algumas configurações típicas são mostradas abaixo.

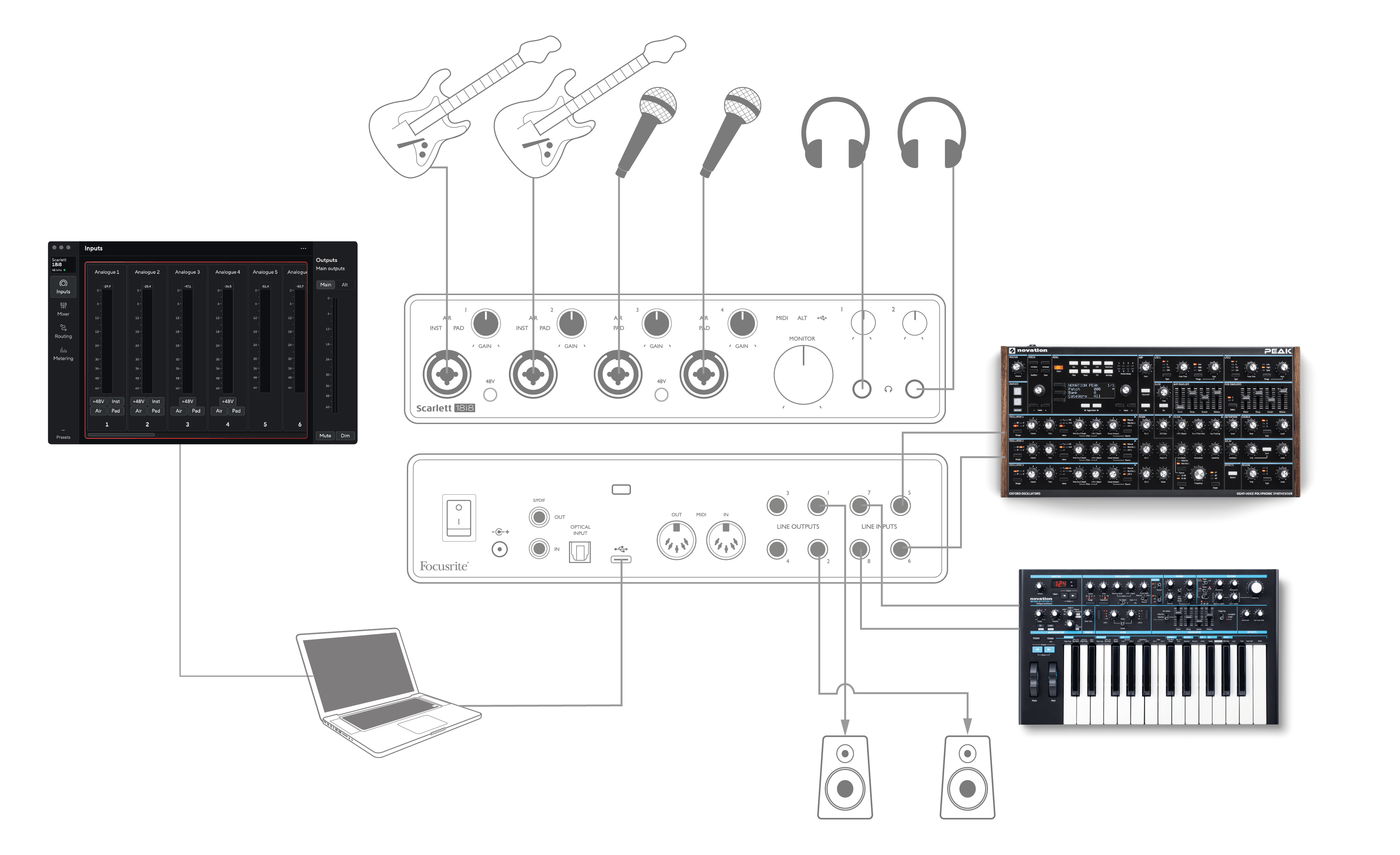

Esta configuração mostra um esquema para gravar um grupo de músicos com um software DAW em um computador.
As entradas 1 e 2 são usadas para duas guitarras, enquanto as entradas 3 e 4 são usadas para vocais. Dois teclados estéreo estão conectados às entradas 5 a 8 na parte traseira.
Durante a gravação, a reprodução da DAW pode ser monitorada nos alto-falantes (se estiverem em uma sala separada – caso contrário, use fones de ouvido), e o Focusrite Control pode ser configurado para fornecer a cada vocalista sua própria mixagem de fone de ouvido dedicada. Esta pode consistir em qualquer mixagem do próprio vocalista, do outro vocalista, das guitarras e teclados, além de quaisquer outras faixas da DAW que já tenham sido gravadas.
As entradas do painel frontal são do tipo XLR Combo, que aceitam tanto um conector XLR macho (você terá um na ponta do cabo do seu microfone) quanto um plugue jack de ¼” (6,35 mm). Observe o 18i8 Não possui chave “Mic/line” – o estágio de pré-amplificação é configurado automaticamente para microfone quando você conecta um cabo XLR na entrada e para linha ou instrumento quando você conecta um plugue jack. Selecione INST no Focusrite Control (no Configurações do dispositivo A opção INST deve estar desativada se você estiver conectando um instrumento musical (como uma guitarra) através de um conector de guitarra comum de 2 polos. A opção INST deve estar desativada se você estiver conectando uma fonte de nível de linha, como a saída balanceada de um mixer de áudio externo através de um conector de 3 polos (TRS).
Nota
O conector Combo aceita ambos os tipos de plugue jack.
Se estiver usando microfones condensadores, pressione o botão 48V para fornecer alimentação fantasma aos microfones. (No exemplo, este seria o botão 48V para as entradas 3 e 4.) A maioria dos microfones modernos de outros tipos, como dinâmicos ou de fita, não será danificada pela aplicação inadvertida de alimentação fantasma, mas observe que alguns microfones mais antigos podem ser danificados; em caso de dúvida, verifique as especificações do seu microfone para garantir que ele seja seguro para uso.
Canais de entrada 1 a 4 do 18i8 Cada um possui uma função PAD: quando selecionada no Focusrite Control (o PAD acende em verde quando ativo), o nível do sinal enviado para sua DAW é reduzido em 10 dB. Isso será útil se o nível de saída da sua fonte estiver particularmente alto, quando você poderá notar distorção ou o indicador de ganho ficando vermelho, mesmo com o ganho mínimo.
Você ouvirá frequentemente o termo "latência" sendo usado em relação a sistemas de áudio digital. No caso do aplicativo de gravação DAW simples descrito acima, a latência será o tempo que seus sinais de entrada levam para passar pelo computador e pelo software de áudio e retornar através da interface de áudio.
Embora não seja um problema na maioria das situações de gravação simples, em algumas circunstâncias, a latência pode ser um problema para um músico que deseja gravar enquanto monitora seus sinais de entrada. Isso pode acontecer se você precisar aumentar o tamanho do buffer de gravação da sua DAW, o que pode ser necessário ao gravar overdubs em um projeto particularmente grande, usando muitas faixas da DAW, instrumentos virtuais e plugins de efeitos.
Sintomas comuns de uma configuração de buffer muito baixa podem ser falhas no áudio (cliques e estalos) ou uma carga de CPU particularmente alta em sua DAW (a maioria das DAWs exibe informações sobre o uso da CPU). Se você estiver enfrentando esse problema em um Mac, pode aumentar o tamanho do buffer diretamente na DAW. No Windows, provavelmente será necessário alterar essa configuração no Painel de Controle ASIO, que geralmente pode ser acessado nas Preferências de Configuração da sua DAW*.
O 18i8Com o Focusrite Control, é possível realizar monitoramento com latência zero, o que resolve esse problema. Você pode rotear seus sinais de entrada diretamente para o... 18i8As saídas de fone de ouvido e de linha permitem que os músicos se ouçam com latência ultrabaixa – ou seja, efetivamente em “tempo real” – juntamente com a reprodução do computador. Os sinais de entrada para o computador não são afetados de forma alguma por essa configuração. No entanto, observe que quaisquer efeitos adicionados aos instrumentos ao vivo por plug-ins de software não serão ouvidos nos fones de ouvido, embora os efeitos ainda estejam presentes na gravação.
Ao monitorar suas entradas através do Focusrite Control, certifique-se de que seu software DAW não esteja configurado para rotear nenhuma entrada (o que você está gravando no momento) para nenhuma saída. Caso contrário, os músicos se ouvirão "duas vezes", com um dos sinais audivelmente atrasado como um eco.
* Nome típico. A terminologia pode variar entre as DAWs.
As saídas de linha de 1/4” 1 e 2 no painel traseiro normalmente são usadas para enviar áudio para monitores de áudio. Monitores ativos possuem amplificadores internos com controle de volume e podem ser conectados diretamente. Caixas de som passivas exigem um amplificador estéreo separado; as saídas do painel traseiro devem ser conectadas às entradas do amplificador.

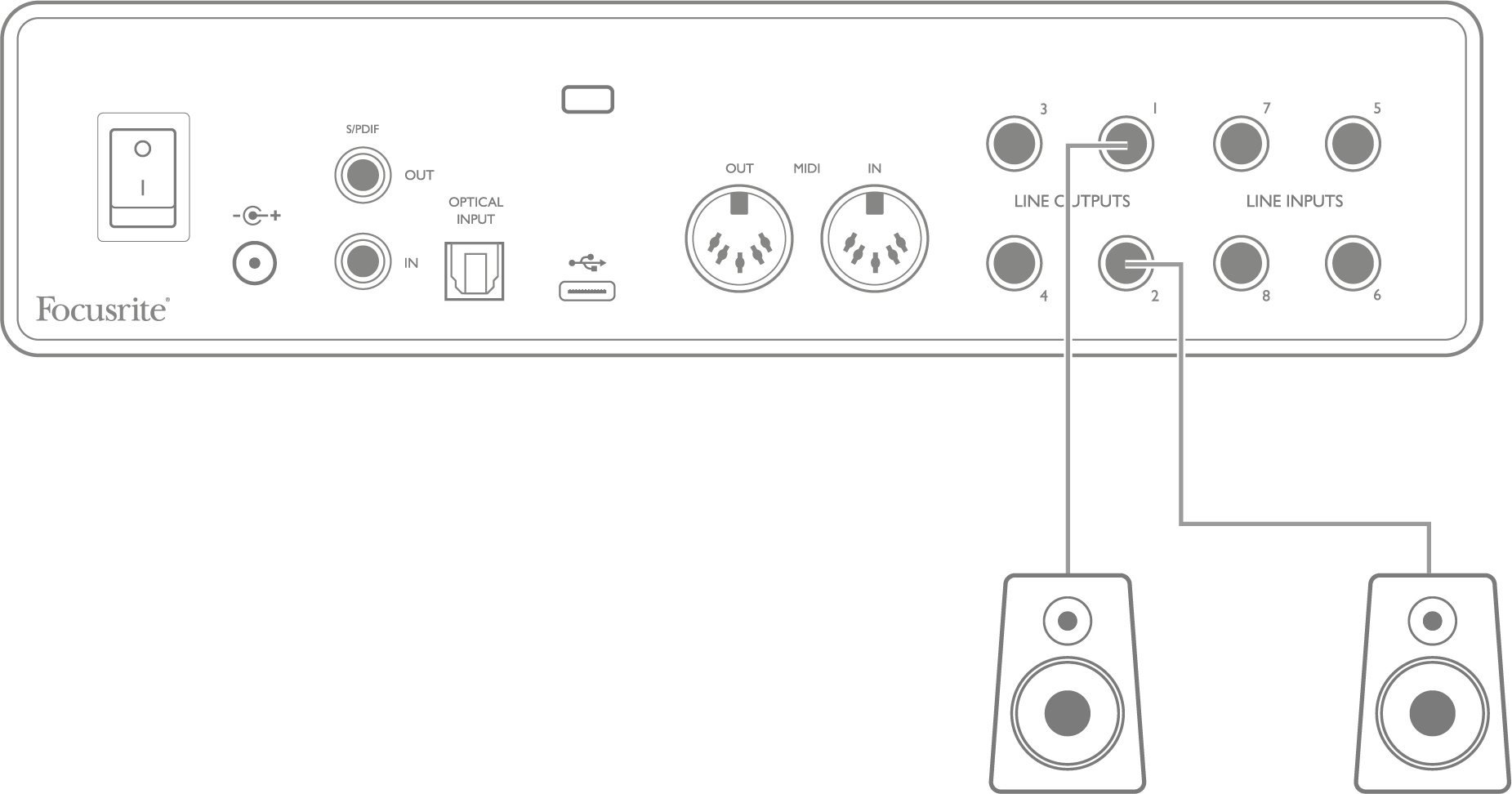

Conectando alto-falantes ativos:

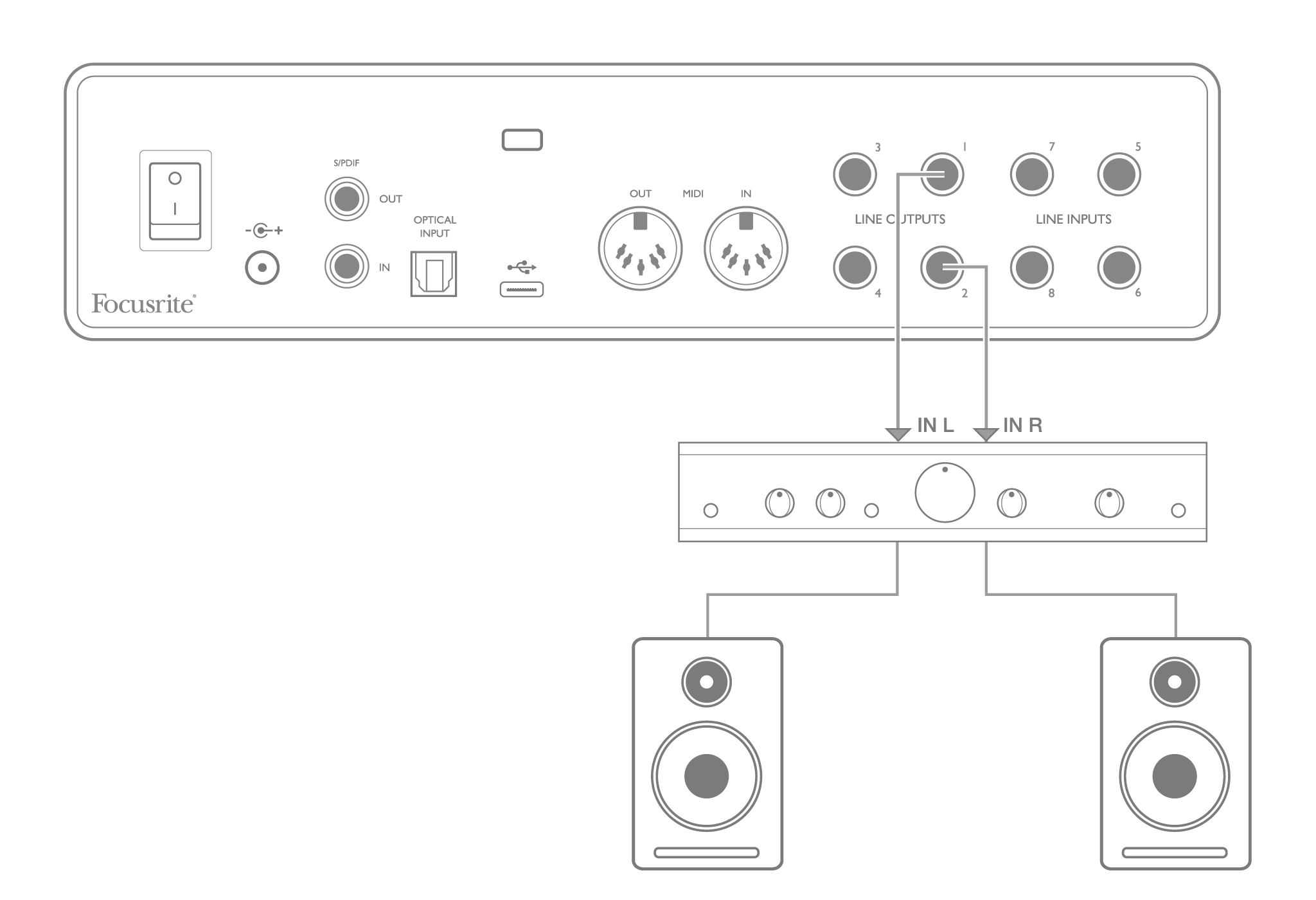

Conectando alto-falantes passivos a um amplificador estéreo:
Todas as saídas de linha são do tipo jack de 3 polos (TRS) de ¼” (6,35 mm) e são balanceadas eletronicamente. Amplificadores de áudio domésticos (hi-fi) e monitores de áudio de pequeno porte geralmente possuem entradas não balanceadas, seja em conectores RCA ou através de um plugue jack de 3,5 mm de 3 polos para conexão direta a um computador. Em ambos os casos, utilize um cabo com plugues jack em uma das extremidades.
Monitores ativos profissionais e amplificadores de potência profissionais geralmente possuem entradas balanceadas.
As saídas de linha 1 a 4 incorporam um circuito "anti-ruído" para proteger seus alto-falantes caso haja algum problema. 18i8 Ele é ativado enquanto as caixas de som (e o amplificador, se usado) estiverem conectados e em funcionamento.
Cuidado
Você corre o risco de criar um loop de feedback de áudio se os alto-falantes estiverem ativos ao mesmo tempo que o microfone! Recomendamos que você sempre desligue (ou diminua o volume) dos alto-falantes de monitoramento durante a gravação e use fones de ouvido ao fazer overdubs.

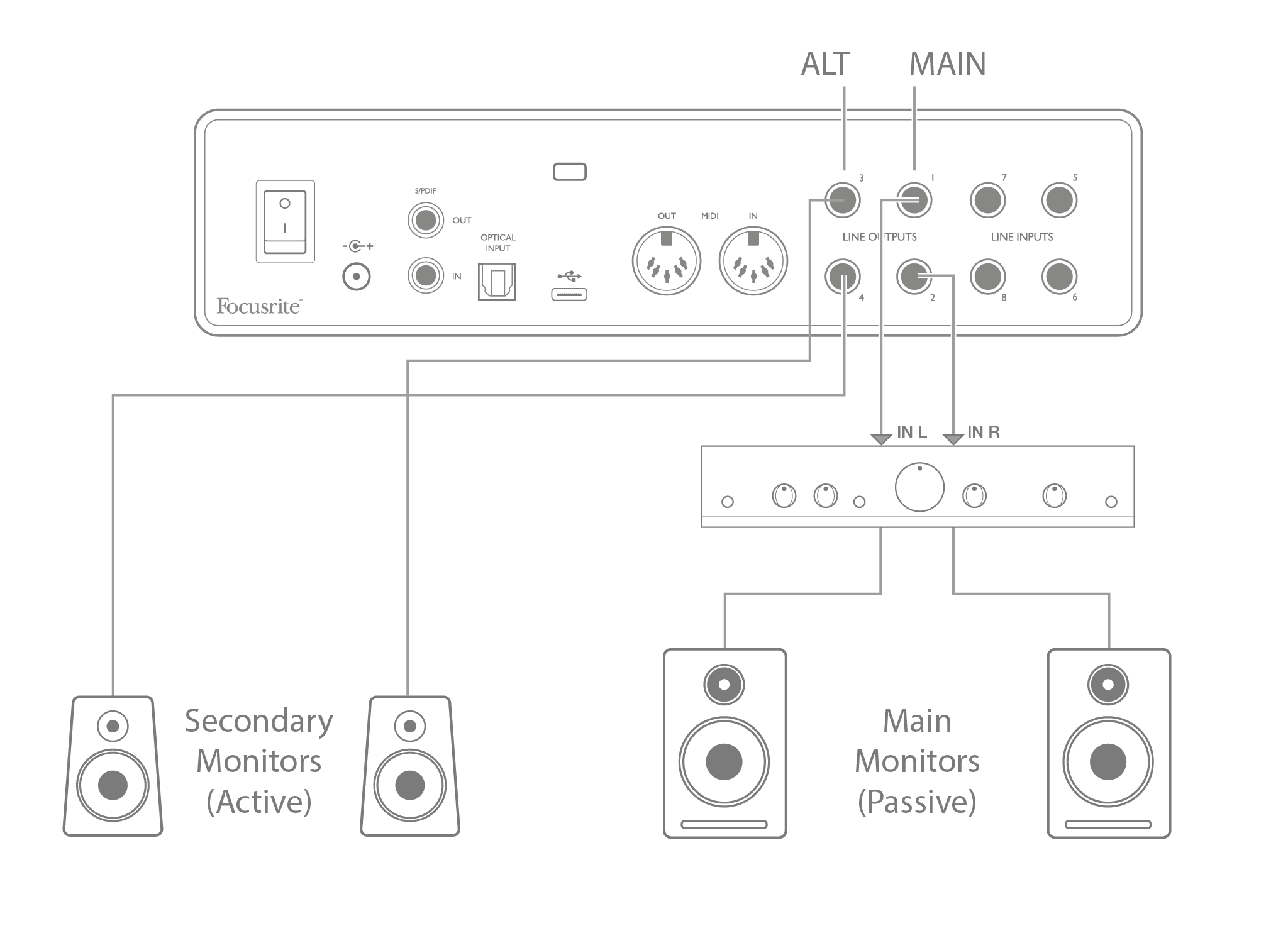

O 18i8A função ALT facilita a adição de um segundo par de monitores: conecte o segundo par às saídas de linha 3 e 4. Após habilitar Comutação de alto-falantes em Focusrite Control 2Você pode alternar entre seus monitores principais e o par secundário clicando no ícone. na tela PRINCIPAL e ALT botões. Quando ALT estiver ativo, a saída principal da mixagem será enviada para as saídas de linha 3 e 4 em vez de 1 e 2, e o LED verde ALT acenderá para confirmar isso.
Nota
Ao alternar entre PRINCIPAL e ALT, as saídas de linha que alimentam o par de alto-falantes que não estão em uso são silenciadas. Comutação de alto-falantes Se a função estiver desativada, as saídas de linha 1 a 4 estarão inicialmente silenciadas (por segurança); você precisa ativar o som das saídas correspondentes no Focusrite Control. Consulte o manual do Focusrite Control para obter mais detalhes sobre a seleção de alto-falantes.

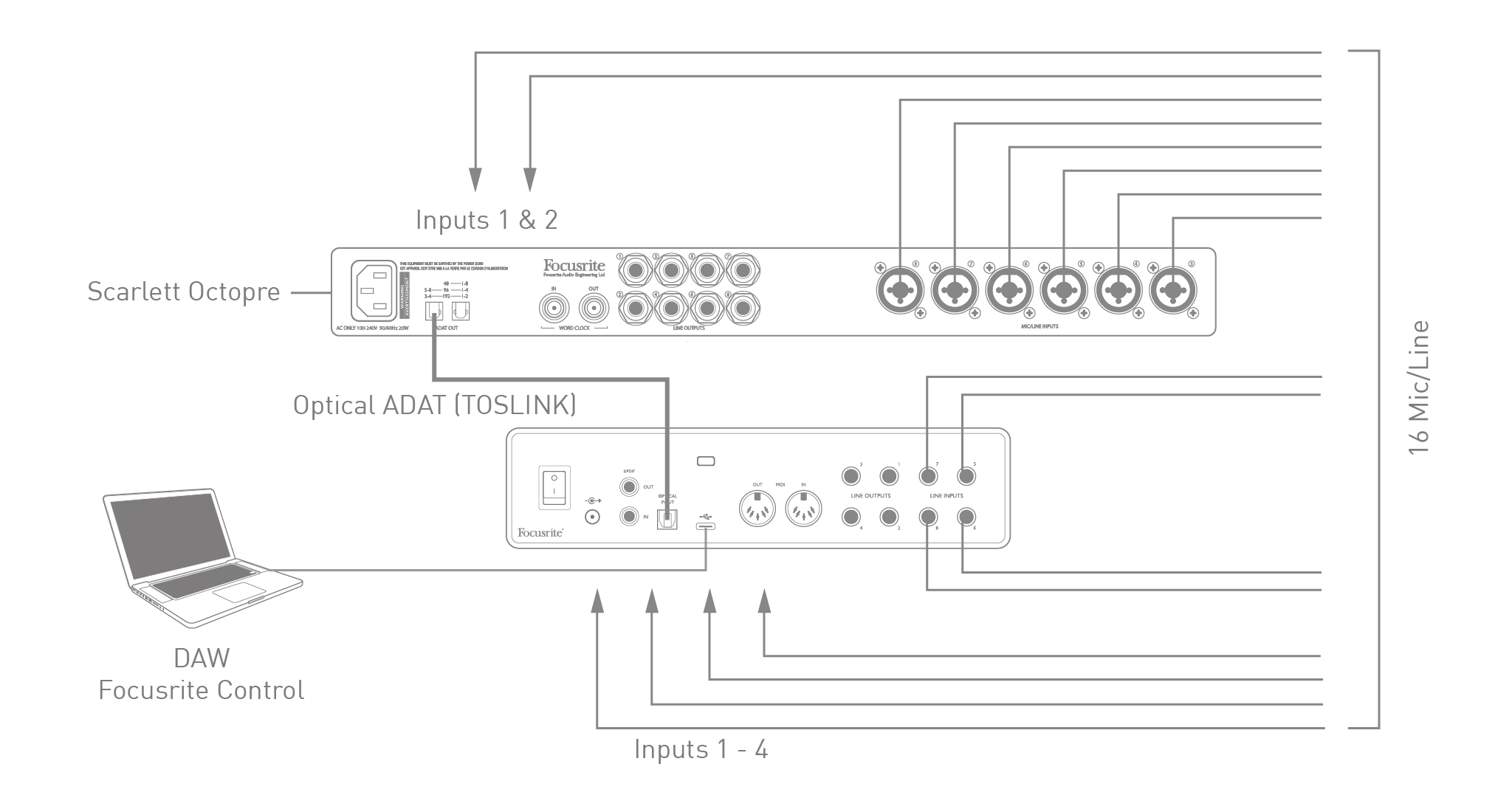

Além das oito entradas analógicas, o 18i8 Possui uma porta de entrada ADAT óptica que pode fornecer oito entradas de áudio adicionais com taxa de amostragem de 44,1/48 kHz ou quatro com 88,2/96 kHz. (Observe que a porta de entrada ADAT óptica não suporta taxas de amostragem de 176,4/192 kHz.) O uso de um pré-amplificador de microfone de oito canais separado, equipado com uma saída ADAT – como o Focusrite Scarlett OctoPre – oferece um método simples e excelente para expandir as possibilidades de áudio. 18i8capacidade de entrada de.
A saída ADAT do Scarlett OctoPre está conectada ao 18i8A entrada ADAT do dispositivo utiliza um único cabo óptico TOSLINK. Para sincronizar os dispositivos, defina a fonte de clock do Scarlett OctoPre como Interna e 18i8 (via Focusrite Control 2) para ADAT.
Dica
Ao interligar dois dispositivos digitais por qualquer método, certifique-se sempre de que ambos estejam configurados com a mesma taxa de amostragem.
Você pode rotear as entradas ADAT adicionais realizadas usando Focusrite Control 2 da mesma forma que as outras entradas. As entradas adicionais podem fazer parte da mixagem de fones de ouvido de qualquer músico, conforme necessário.
O 18i8 Possui a capacidade de armazenar uma configuração de mixagem definida no Focusrite Control diretamente no hardware. Esse recurso permite configurá-lo – por exemplo, como um mixer de teclado para palco – usando seu computador e carregar a configuração para o próprio dispositivo. Em seguida, você pode usar o 18i8 Como um mixer local simples, integrado ao seu setup de teclados, para controlar a mixagem geral de vários teclados.

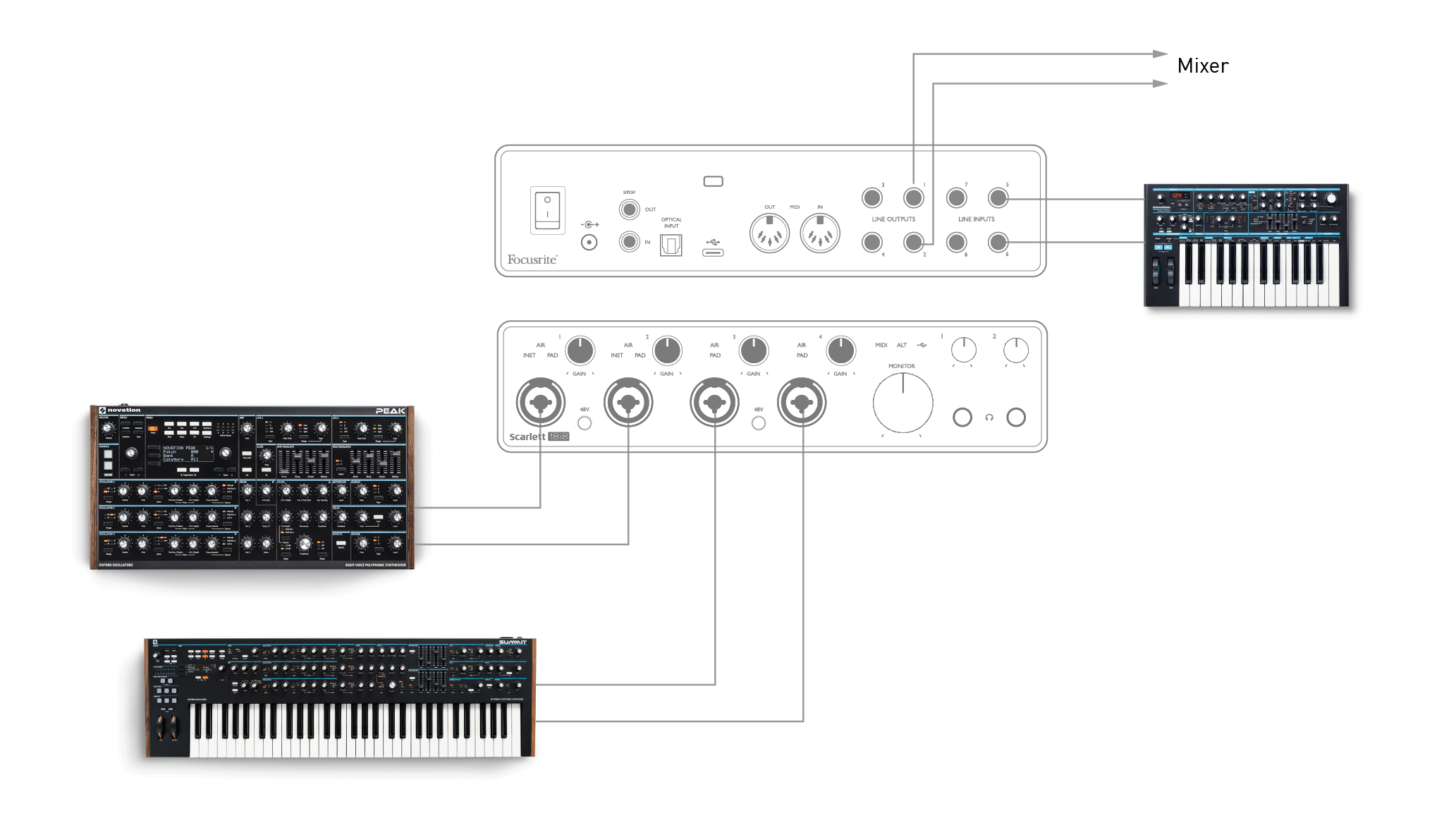

No exemplo mostrado, três sintetizadores estéreo estão conectados às entradas do 18i8As saídas de monitor vão para o sistema de PA principal. Você pode ajustar o ganho de dois dos teclados em relação ao terceiro a partir do painel frontal; você também pode ajustar o nível geral da mixagem dos teclados.
Utilizando as conexões digitais no 18i8 Na 3ª geração, com entrada S/PDIF, é possível utilizá-lo como um pré-amplificador independente de dois canais.
Você pode conectar duas fontes de entrada a qualquer uma das entradas da Scarlett (microfone, linha ou instrumento) e, usando o Focusrite Control, rotear as entradas analógicas diretamente para as saídas S/PDIF. Em seguida, você pode conectar a saída S/PDIF à entrada S/PDIF de outra interface para expandir o número de canais dessa interface, por exemplo, para uma segunda interface. 18i8ou uma interface maior, como uma Scarlett 18i20.
