2i2 recursos de hardware

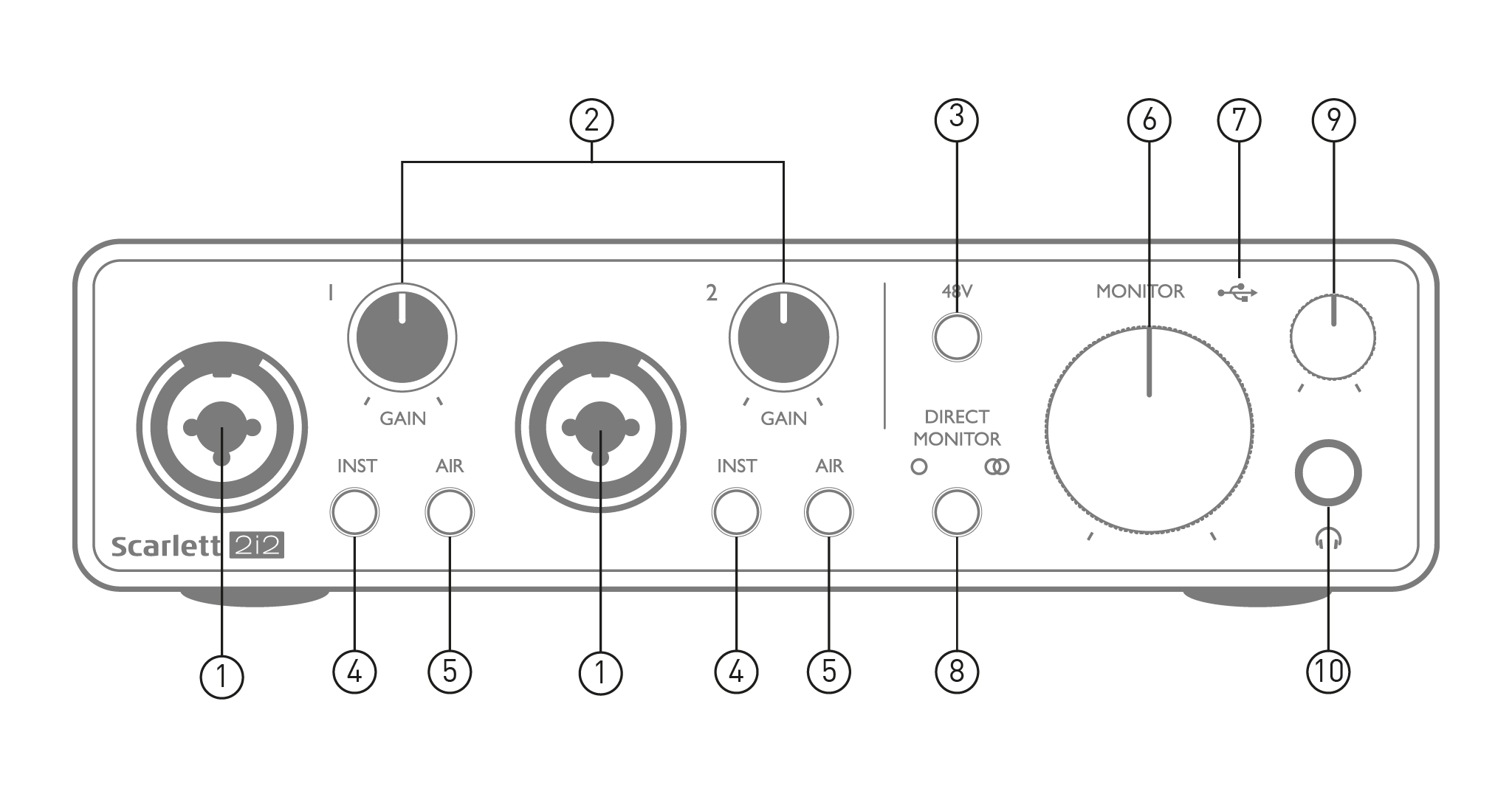

Entradas 1 e 2 – Conectores de entrada “Combo” – conecte microfones, instrumentos (ex.: guitarra) ou sinais de nível de linha aqui. Os conectores Combo aceitam conectores XLR e jacks de ¼” (6,35 mm). Microfones devem ser conectados usando plugs XLR; instrumentos e sinais de nível de linha devem ser conectados através de plugs jack de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plug XLR está inserido e para sinais de nível mais alto quando um plug jack está inserido. Não conecte nada além de um microfone – por exemplo, a saída de um módulo de som ou unidade de efeitos – através de um plug XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção; se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.

GANHE 1 e GANHE 2 – Ajusta o ganho do pré-amplificador para os sinais nas entradas 1 e 2, respectivamente. Os controles de ganho possuem anéis de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo da distorção e, finalmente, fica vermelho em 0 dBFS (distorção digital).

48V – Chave de alimentação fantasma para entradas de microfone - habilita a alimentação fantasma de 48 V nos contatos XLR de ambos os conectores Combo.

INST – Chaves de nível de linha/instrumento para cada entrada, que alteram o ganho e a impedância de entrada para se adequarem a sinais de nível de instrumento ou de linha. 'INST' acende em vermelho quando o modo Instrumento está selecionado. Você também pode ativar o modo INST no Focusrite Control.

AR – Dois interruptores que ativam o modo AIR para cada entrada. O AIR modifica a resposta de frequência do estágio de entrada para simular os pré-amplificadores de microfone Focusrite ISA clássicos, baseados em transformadores. O indicador 'AIR' acende em amarelo quando o modo está selecionado. Observe que o AIR também pode ser selecionado no Focusrite Control.

MONITOR – Controle do nível de saída do monitor principal – define o nível de saída nas saídas principais (painel traseiro) ESQUERDA e CERTO.

LED USB – um LED verde acende quando o Scarlett está conectado e é reconhecido pelo seu computador.

MONITOR DIRETO – Esta chave direciona as entradas diretamente para as saídas com três configurações diferentes: DESLIGADO, MONO e ESTÉREO. Quando definida como DESLIGADO, o monitoramento das fontes de entrada é feito através da DAW; em MONO ou ESTÉREO, o monitoramento é feito diretamente das entradas do pré-amplificador, portanto, sem qualquer latência. Os símbolos acendem em verde para indicar a seleção dos modos mono e estéreo, respectivamente. Quando o Monitoramento Direto está ativado, o sinal é combinado com a reprodução do software.

Nível dos fones de ouvido – ajusta o nível de saída na saída de fone de ouvido estéreo do painel frontal.

Conector para fones de ouvido – saída TRS de ¼”. Se seus fones de ouvido tiverem um plugue TRS de ¼”, conecte-os diretamente; se tiverem um plugue TRS de 3,5 mm (“mini jack”), use um adaptador TRS de ¼” para 3,5 mm. Observe que fones de ouvido com plugues TRRS de 4 polos não funcionarão corretamente.

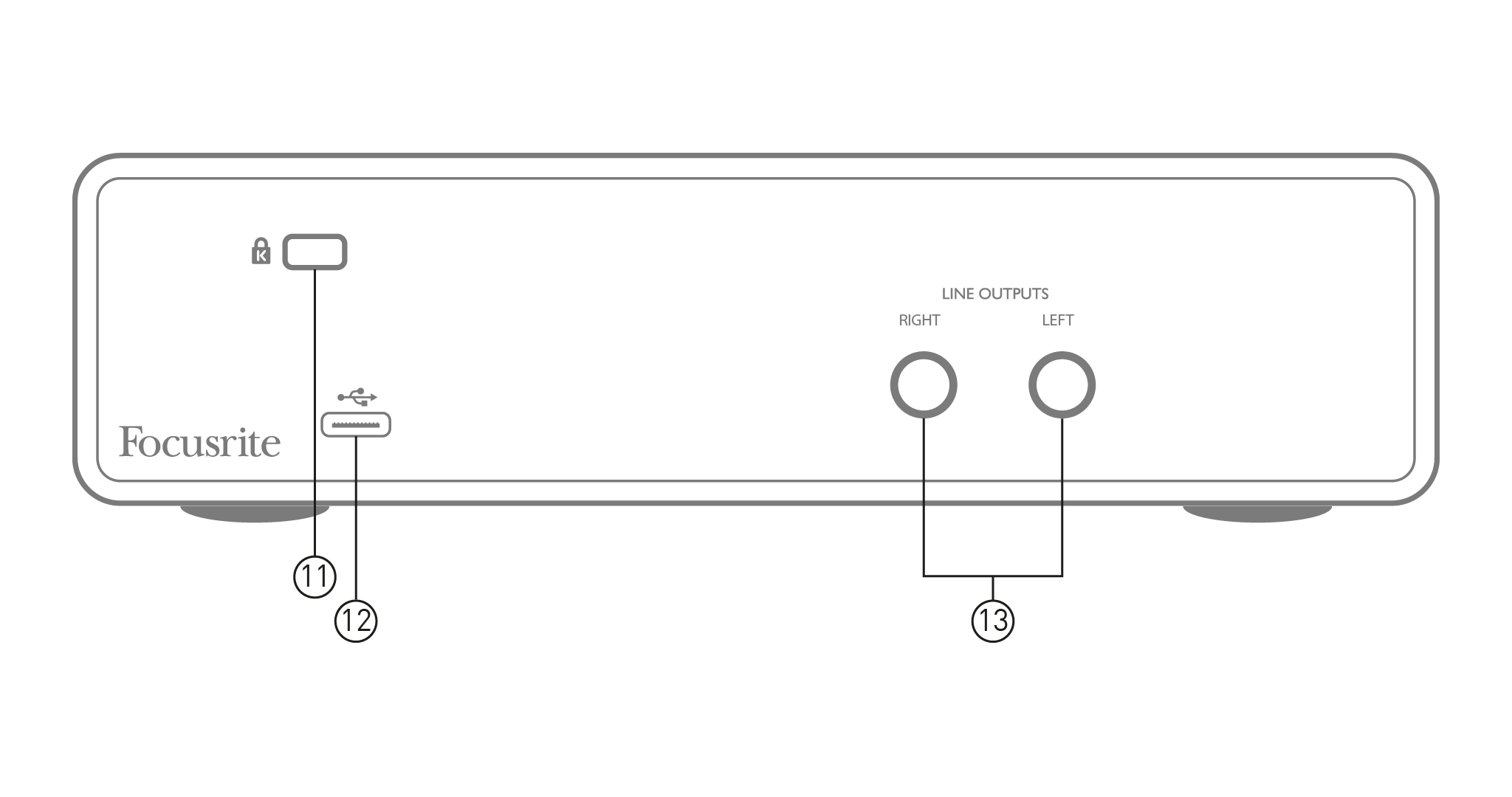

K (Cadeado de segurança Kensington) – proteja seu 2i2 para uma estrutura adequada, se desejado.

USB Porta 2.0 – Conector Tipo C; conecte ao seu computador com o cabo fornecido.

SAÍDAS DE LINHA: ESQUERDA e CERTO – 2 conectores jack TRS de ¼” (6,35 mm); nível de saída de +10 dBu (variável), balanceado eletronicamente. Podem ser usados conectores jack TRS de ¼” (conexão balanceada) ou TS (conexão não balanceada).
