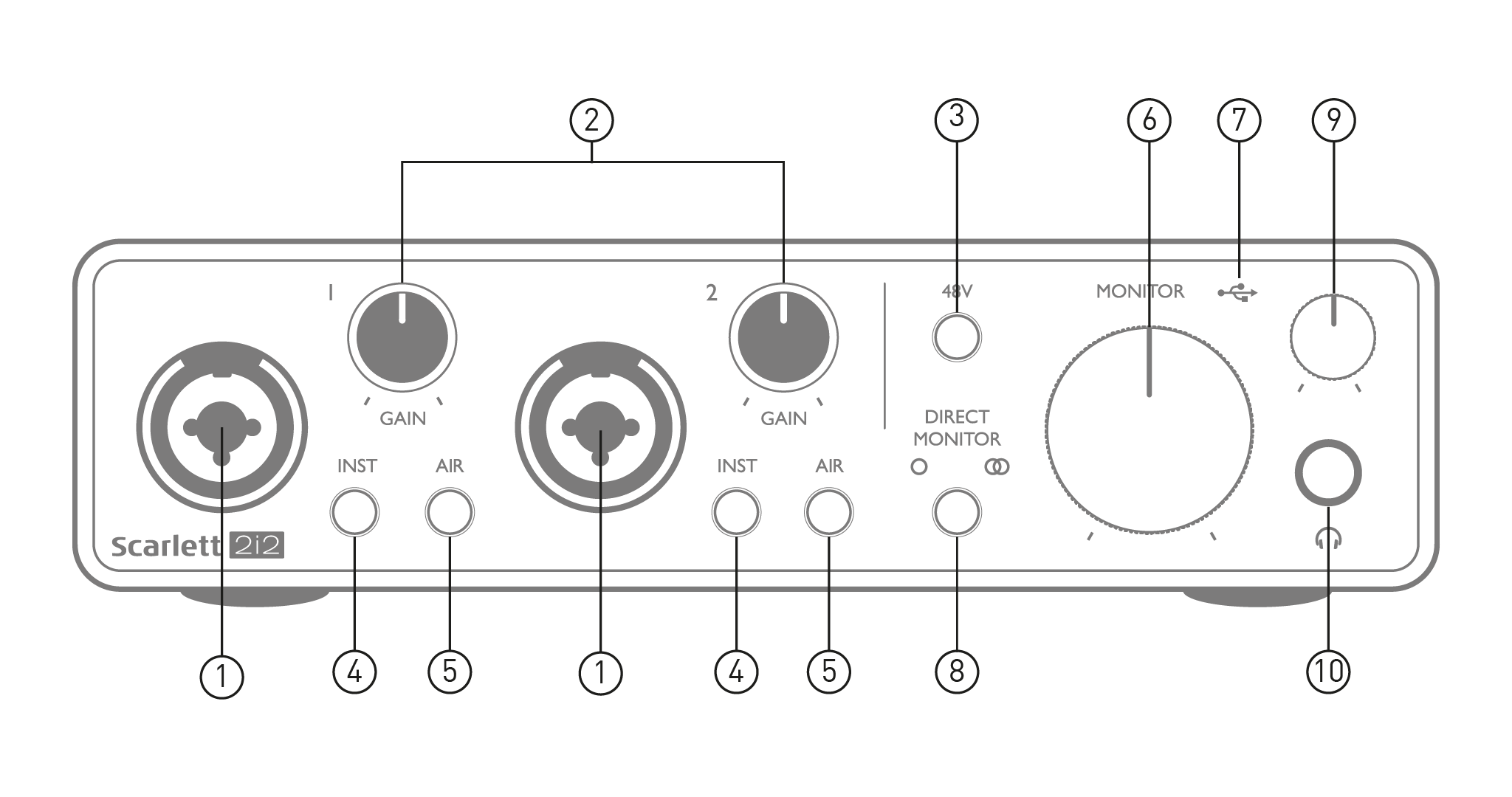

Entradas 1 e 2 – Soquetes de entrada “Combo” - conecte microfones, instrumentos (por exemplo, guitarra) ou sinais de nível de linha aqui. Os soquetes Combo aceitam conectores XLR e ¼” (6,35 mm). Os microfones são conectados usando plugues XLR: instrumentos e sinais de nível de linha devem ser conectados por meio de plugues de conector de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plugue XLR é inserido e para sinais de nível mais alto quando um plugue de conector é inserido. Não conecte nada além de um microfone - por exemplo, a saída de um módulo de som ou unidade FX - por meio de um plugue XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção; se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.
-
GANHE 1 e GANHE 2 – ajusta o ganho do pré-amplificador para sinais nas entradas 1 e 2, respectivamente. Os controles de ganho têm 'anéis' de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo do corte e, finalmente, fica vermelho em 0 dBFS (corte digital).
-
48V – interruptor de alimentação fantasma para entradas de microfone - habilita alimentação fantasma de 48 V nos contatos XLR de ambos os conectores Combo.
-
INST – Chaves de nível de linha/instrumento para cada entrada, que alteram o ganho e a impedância de entrada para se adequar aos sinais de nível de instrumento ou linha. 'INST' acende em vermelho quando o modo Instrumento é selecionado. Você também pode habilitar INST no Focusrite Control.
-
AR – dois interruptores habilitando o modo AIR para cada entrada. AIR modifica a resposta de frequência do estágio de entrada para modelar os pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador. 'AIR' acende em amarelo quando o modo é selecionado. Observe que AIR também pode ser selecionado no Focusrite Control.
-
MONITOR – controle de nível de saída do monitor principal - define o nível de saída nas saídas principais (painel traseiro) ESQUERDA e CERTO.
-
LED USB – um LED verde acende quando a Scarlett está conectada e é reconhecida pelo seu computador.
-
MONITOR DIRETO – este switch direciona as entradas diretamente para as saídas com três configurações diferentes: OFF, MONO e STEREO. Quando definido como OFF, o monitoramento das fontes de entrada é feito via DAW; em MONO ou STEREO, o monitoramento é feito diretamente das entradas do pré-amplificador, portanto, é livre de qualquer latência. Os símbolos ou acendem em verde para indicar a seleção dos modos mono e estéreo, respectivamente. Quando o Direct Monitor está ligado, o sinal é combinado com a reprodução do software.
-
Nível do fone de ouvido – ajusta o nível de saída na saída do fone de ouvido estéreo do painel frontal.
-
Conector para fone de ouvido – conector de saída TRS de ¼”. Se seus fones de ouvido tiverem um plugue de conector TRS de ¼”, conecte-os diretamente; se eles tiverem um “mini conector” TRS de 3,5 mm, use um adaptador de conector TRS de ¼” para 3,5 mm. Observe que fones de ouvido equipados com plugues TRRS de 4 polos não funcionarão corretamente.
-

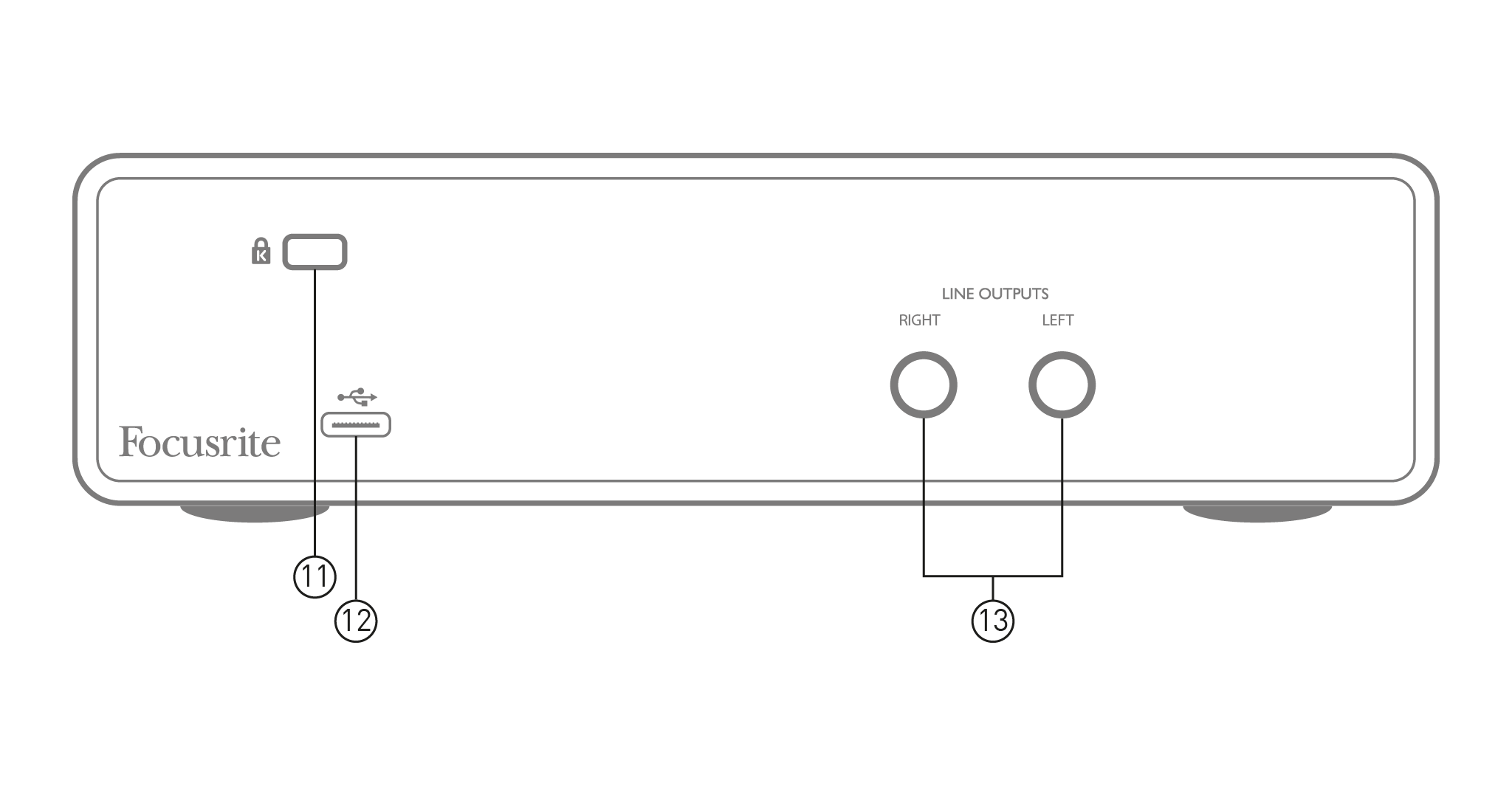

E (Trava de segurança Kensington) – proteja seu Scarlett 2i2 3rd Gen para uma estrutura adequada, se desejado.
-
USB Porta 2.0 – Conector tipo C; conecte ao seu computador com o cabo fornecido.
-
SAÍDAS DE LINHA: ESQUERDA e CERTO – 2 x ¼” (6,35 mm) TRS jack sockets; nível de saída de +10 dBu (variável), balanceado eletronicamente. Podem ser usados plugues jack ¼” TRS (conexão balanceada) ou TS (conexão não balanceada).
