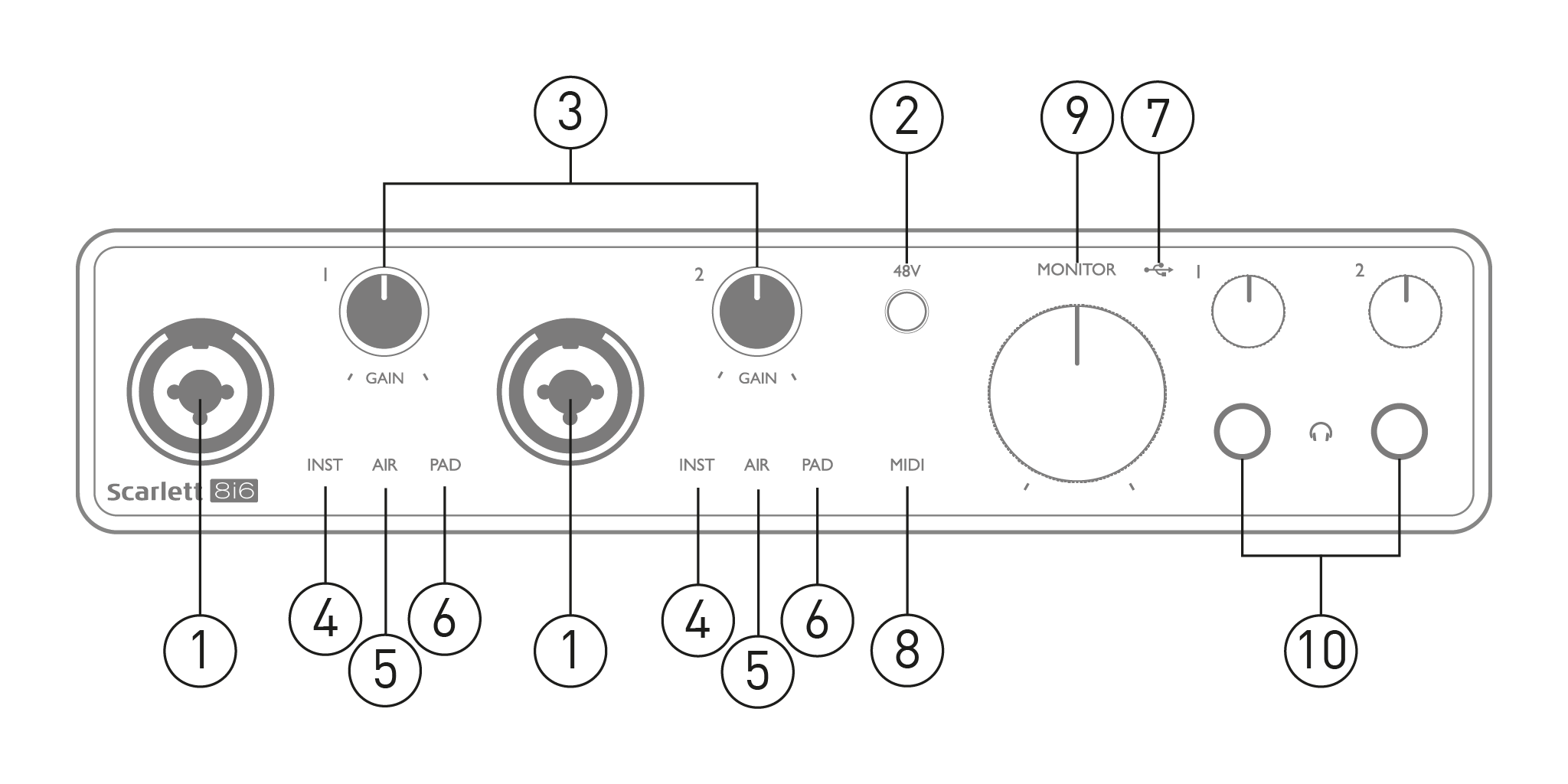

Entradas 1 e 2 – Soquetes de entrada “Combo” - conecte microfones, instrumentos (por exemplo, guitarra) ou sinais de nível de linha aqui. Os soquetes Combo aceitam conectores XLR e ¼” (6,35 mm). Os microfones se conectam usando plugues XLR: instrumentos e sinais de nível de linha se conectam por meio de plugues de conector ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plugue XLR é inserido, e para sinais de nível mais alto quando um plugue de conector é inserido. Não conecte nada além de um microfone - por exemplo, a saída de um módulo de som ou unidade FX - por meio de um plugue XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção. Se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.
-
48V – pressione para habilitar a alimentação fantasma de 48 V nos contatos XLR (entradas de microfone) dos conectores Combo. 48V o indicador acende em vermelho quando a alimentação phantom é selecionada.
-
GANHE 1 e GANHE 2 - ajuste o ganho de entrada para os sinais nas Entradas 1 e 2, respectivamente. Os controles de ganho têm 'anéis' de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo do corte, e vermelho em 0 dBFS (corte digital).
-
INST – o tipo de entrada para o conector nas entradas 1 e 2 pode ser selecionado no Focusrite Control. Os LEDs vermelhos acendem quando INST é selecionado. Com INST selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada é desbalanceada. Isso a otimiza para a conexão direta de instrumentos (por meio de um plugue de conector de 2 polos (TS)). Quando INST está desligado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada por meio de um conector de 3 polos (TRS) ou desbalanceados, por meio de um conector de 2 polos (TS).
-
AR – dois LEDs amarelos indicando a seleção do modo AIR para as entradas 1 e 2. O modo AIR, selecionado no Focusrite Control, modifica a resposta de frequência do estágio de entrada para modelar os pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador.
-
ALMOFADA – dois LEDs verdes; acendem quando PAD é selecionado no Focusrite Control para entradas 1 e 2. PAD diminui o nível do sinal que vai para sua DAW em 10 dB; use quando a fonte de entrada tiver um nível particularmente alto.
-
LED USB - um LED verde acende quando a Scarlett está conectada e é reconhecida pelo seu computador.
-
MIDI LED – LED verde, acende quando dados MIDI são recebidos no Entrada MIDI porta.
-
MONITOR – controle de nível de saída do monitor principal – este é um controle analógico e ajusta o nível nas saídas 1 e 2 no painel traseiro.
-
- Conecte um ou dois pares de fones de ouvido estéreo nos dois conectores TRS de ¼” (6,25 mm) abaixo dos controles de volume dos fones de ouvido. As saídas dos fones de ouvido sempre carregam os sinais roteados para as saídas analógicas 1 e 2 e 3 e 4, respectivamente (como pares estéreo) no Focusrite Control.
-

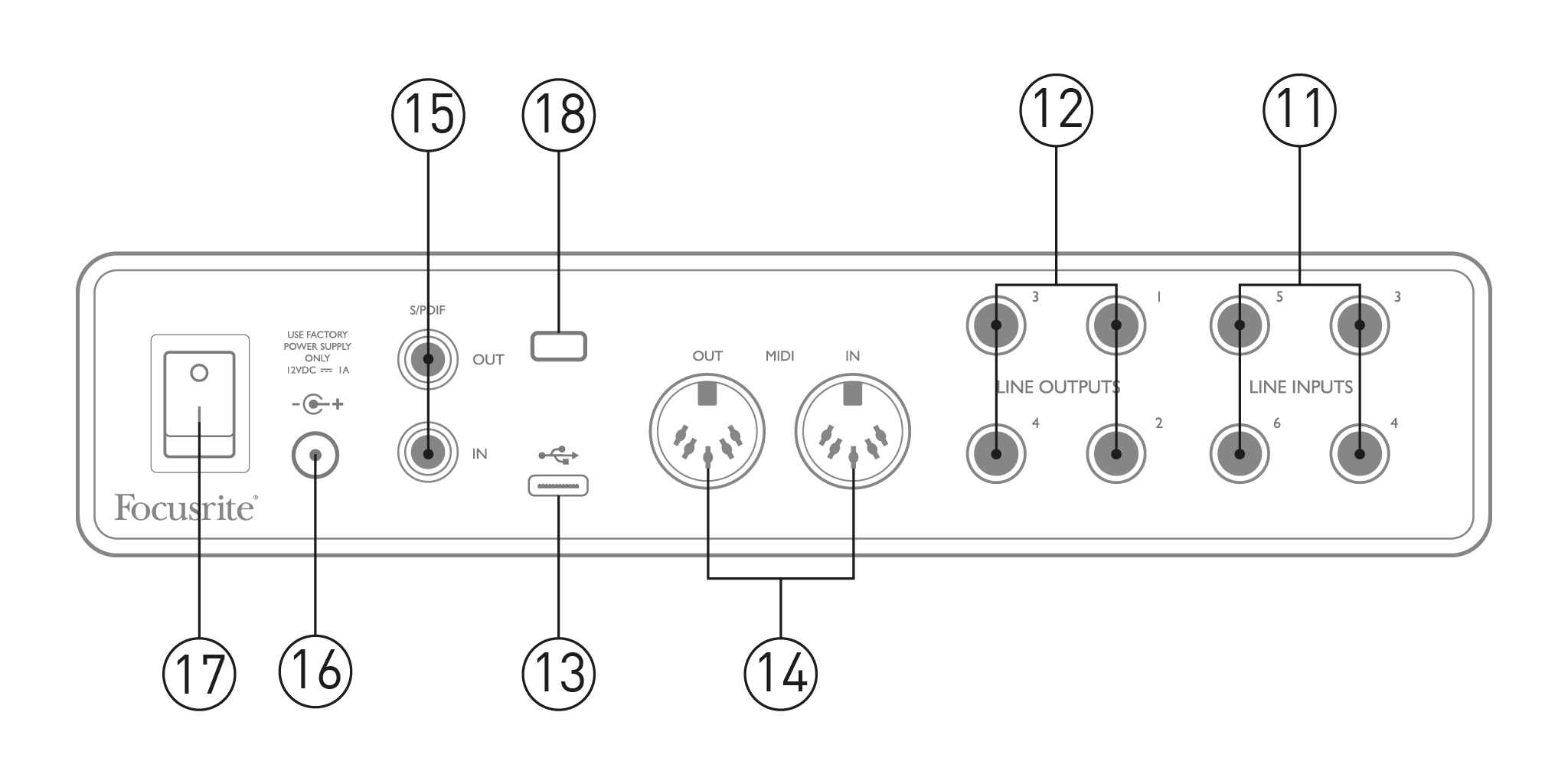

ENTRADAS DE LINHA 3 para 6 – quatro entradas de linha analógicas balanceadas em soquetes jack de ¼” (6,35 mm). Conecte outras fontes de nível de linha aqui, usando plugues jack TRS (balanceados) ou TS (desbalanceados) de ¼”.
-
SAÍDAS DE LINHA 1 para 4 – quatro saídas de linha analógicas balanceadas em conectores jack de ¼” (6,35 mm); use conectores TRS para uma conexão balanceada ou conectores TS para não balanceada. As saídas 1 e 2 normalmente serão usadas para acionar o sistema de monitoramento primário, embora os sinais disponíveis em qualquer uma dessas saídas possam ser definidos no Focusrite Control. As saídas 3 e 4 podem ser usadas para acionar alto-falantes alternativos (ou seja, midfield, nearfield, etc.) ou para acionar processadores FX externos.
-
-
Entrada MIDI e Saída MIDI – soquetes DIN padrão de 5 pinos para conexão de equipamento MIDI externo. Scarlett 8i6 3rd Gen atua como uma interface MIDI, permitindo que dados MIDI de/para seu computador sejam distribuídos para dispositivos MIDI adicionais.
-
SPDIF EM e FORA – duas tomadas phono (RCA) que transportam sinais de áudio digital de dois canais para dentro ou para fora do Scarlett 8i6 3rd Gen no formato S/PDIF. Essas são as entradas 7 e 8 e as saídas 5 e 6 para/da unidade. Como todas as outras entradas e saídas, os sinais nesses conectores podem ser roteados no Focusrite Control.
-
Entrada de energia CC externa – a Scarlett 8i6 3rd Gen é alimentado pelo adaptador CA fornecido (PSU), classificado em 12 V DC e 1 A; a polaridade do conector coaxial é com positivo (+12 V) no pino central. Observe que o Scarlett 8i6 3rd Gen não pode ser alimentado pela porta USB do computador host.
-
Interruptor liga/desliga.
-
E (Trava de segurança Kensington) – proteja sua Scarlett 8i6 3rd Gen para uma estrutura adequada, se desejado.
Seu 8i6 Deve ser alimentado por um adaptador de rede externo de 12 V CC, 1 A. Um adaptador adequado é fornecido com a unidade.
Importante
Recomendamos que utilize apenas o adaptador de corrente fornecido. A utilização de um adaptador diferente poderá danificar permanentemente o aparelho.
Tipos de portas USB: O 8i6 Possui uma única porta USB 2.0 Tipo C (no painel traseiro). Após a conclusão da instalação do software, conecte o 8i6 Conecte o cabo USB ao seu computador; se o seu computador tiver uma porta USB tipo A, use o cabo USB tipo A para tipo C fornecido com a unidade. Se o seu computador tiver uma porta USB tipo C, adquira um cabo USB tipo C para tipo C em uma loja de informática.
Padrões USBObserve que, devido ao 8i6 Por ser um dispositivo USB 2.0, a conexão USB requer uma porta compatível com USB 2.0 no seu computador. Ele não funcionará com portas USB 1.0/1.1; no entanto, uma porta USB 3.0 suportará um dispositivo USB 2.0.
Após conectar o cabo USB, gire o 8i6 Ligue o interruptor de alimentação no painel traseiro.
O 8i6 É compatível com qualquer DAW baseada em Windows que suporte ASIO ou WDM, ou com qualquer DAW baseada em Mac que utilize Core Audio. Após seguir o procedimento de Introdução, você poderá começar a usar o seu programa. 8i6 Com a DAW de sua escolha.
Atenção: seu DAW pode não selecionar automaticamente a opção. 8i6 como seu dispositivo de E/S padrão. Você deve selecionar manualmente. Focusrite USB ASIO como o driver em sua DAW Configuração de áudio* página. Consulte a documentação (ou arquivos de Ajuda) da sua DAW caso não saiba onde selecionar o driver ASIO/Core Audio. O exemplo abaixo mostra a configuração correta no Ableton Live Lite. Preferências painel (versão Windows mostrada).
*Nome típico. A terminologia pode variar entre as DAWs.
Assim que o 8i6 Se o dispositivo de áudio estiver definido como o dispositivo de áudio preferencial* em sua DAW, todas as entradas e saídas aparecerão nas preferências de E/S de áudio da sua DAW. Dependendo da sua DAW, pode ser necessário habilitar determinadas entradas ou saídas antes de usá-las.
Os dois exemplos abaixo mostram duas entradas e duas saídas habilitadas nas páginas de Configuração de Entrada e Saída do Ableton Live.
|
|
|
*Nome típico. A terminologia pode variar entre as DAWs.
Duas entradas adicionais, entradas 9/10 estão listados na página Input Config das Preferências de E/S do seu DAW. Essas são entradas virtuais de “loopback” dentro do software, não entradas físicas adicionais. Você pode usar o Loopback para gravar trilhas DAW de fontes dentro do seu computador, por exemplo, de um navegador da web. O Focusrite Control inclui um Loopback 1-2 aba mix, onde você pode escolher quais entradas gravar.
O Scarlett 8i6 3rd Gen é uma excelente escolha para várias aplicações de gravação e monitoramento. Algumas configurações típicas são mostradas abaixo.

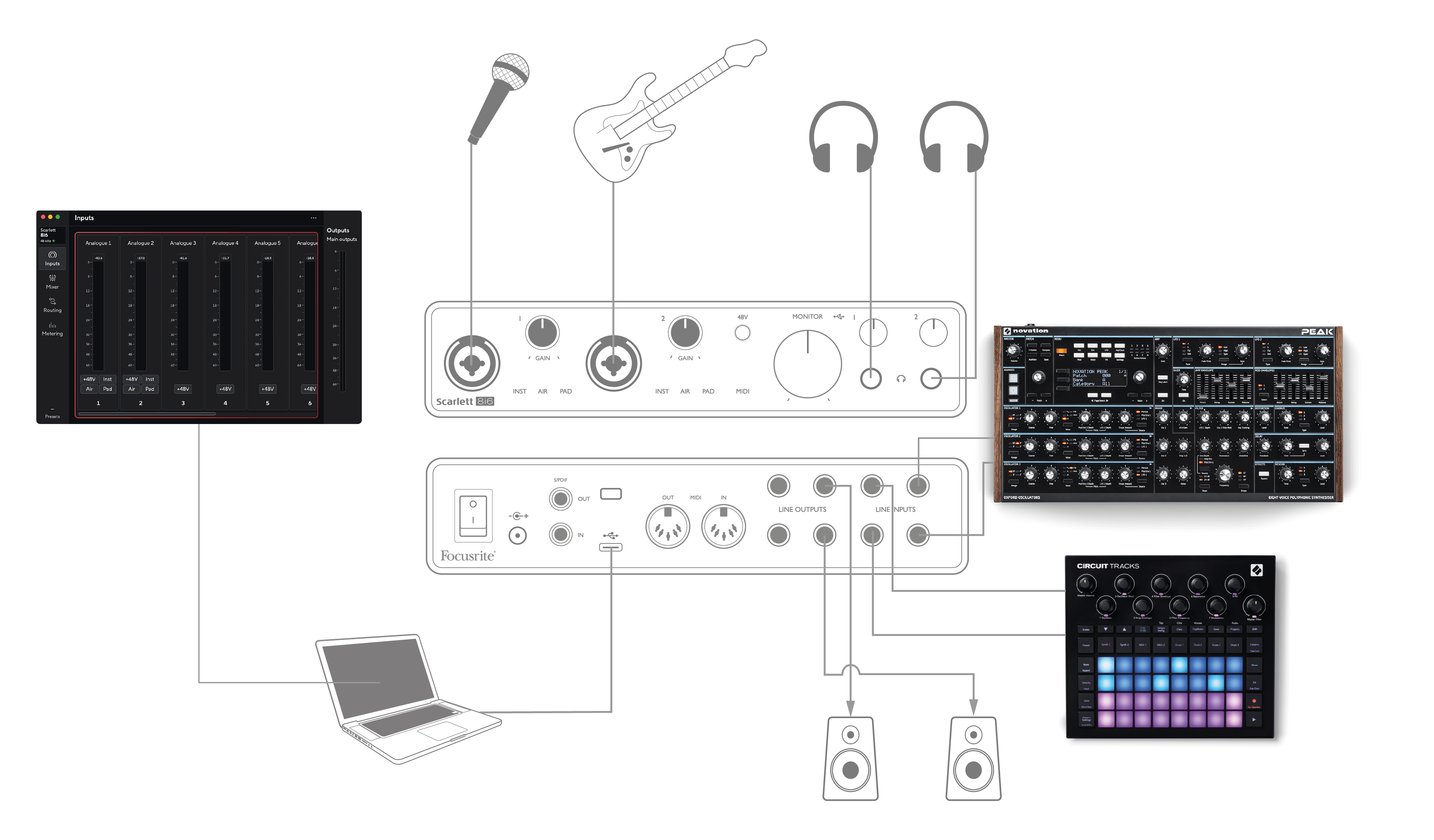

Esta configuração mostra uma configuração para gravar um vocalista e um guitarrista juntos com um teclado e uma bateria eletrônica usando software DAW no Mac ou PC. As entradas 1 e 2 são usadas para vocais e guitarra, respectivamente, as entradas 3 e 4 recebem a saída estéreo do teclado e as entradas 5 e 6 são usadas para a bateria eletrônica.
Cada fonte será gravada em uma trilha separada (ou par estéreo de trilhas) do DAW. Durante a gravação, uma mixagem dos instrumentos e do vocalista, além da reprodução de quaisquer trilhas já gravadas no DAW, pode ser monitorada em fones de ouvido. Alternativamente, alto-falantes podem ser usados se o microfone vocal estiver em uma sala separada. A mixagem em si é configurada no Focusrite Control.
Os soquetes de entrada do painel frontal são do tipo XLR Combo, que aceitam um conector XLR macho (você terá um na extremidade do cabo do microfone) ou um plugue jack de ¼” (6,35 mm). Observe o Scarlett 8i6 3rd Gen não tem interruptor “Mic/line” – o estágio do pré-amplificador Focusrite é configurado automaticamente para um microfone quando você conecta um XLR na entrada, e para uma linha ou instrumento quando você conecta um plugue jack. Selecione INST no Focusrite Control (no Configurações de entrada página) se você estiver conectando um instrumento musical, como uma guitarra, com um conector de guitarra comum de 2 polos. INST deve estar desligado se você estiver conectando uma fonte de nível de linha, como a saída balanceada de um mixer de áudio externo, por meio de um conector de 3 polos (TRS).
Nota
O conector Combo aceita ambos os tipos de plugue jack.
Se você estiver usando um microfone condensador, pressione o botão 48V botão para fornecer alimentação fantasma ao microfone. A maioria dos microfones modernos de outros tipos, por exemplo, dinâmicos ou de fita, não serão danificados pela aplicação inadvertida de alimentação fantasma, mas observe que alguns microfones mais antigos podem ser; se você tiver alguma dúvida, verifique a especificação do seu microfone para garantir que ele seja seguro para uso.
Canais de entrada 1 e 2 do Scarlett 8i6 3rd Gen cada um tem uma função PAD: quando selecionado no Focusrite Control (ALMOFADA acende em verde quando ativo), o nível de sinal alimentado para sua DAW é reduzido em 10 dB. Você achará isso útil se o nível de saída de sua fonte estiver particularmente "quente", quando você pode notar cortes ou o halo de ganho ficando vermelho, mesmo com ganho mínimo.
Você ouvirá frequentemente o termo "latência" sendo usado em relação a sistemas de áudio digital. No caso do aplicativo de gravação DAW simples descrito acima, a latência será o tempo que seus sinais de entrada levam para passar pelo computador e pelo software de áudio e retornar através da interface de áudio.
Embora não seja um problema na maioria das situações de gravação simples, em algumas circunstâncias, a latência pode ser um problema para um músico que deseja gravar enquanto monitora seus sinais de entrada. Isso pode acontecer se você precisar aumentar o tamanho do buffer de gravação da sua DAW, o que pode ser necessário ao gravar overdubs em um projeto particularmente grande, usando muitas faixas da DAW, instrumentos virtuais e plugins de efeitos.
Sintomas comuns de uma configuração de buffer muito baixa podem ser falhas no áudio (cliques e estalos) ou uma carga de CPU particularmente alta em sua DAW (a maioria das DAWs exibe informações sobre o uso da CPU). Se você estiver enfrentando esse problema em um Mac, pode aumentar o tamanho do buffer diretamente na DAW. No Windows, provavelmente será necessário alterar essa configuração no Painel de Controle ASIO, que geralmente pode ser acessado nas Preferências de Configuração da sua DAW*.
O 8i6Com o Focusrite Control, é possível realizar monitoramento com latência zero, o que resolve esse problema. Você pode rotear seus sinais de entrada diretamente para o... 8i6As saídas de fone de ouvido e de linha permitem que os músicos se ouçam com latência ultrabaixa – ou seja, efetivamente em “tempo real” – juntamente com a reprodução do computador. Os sinais de entrada para o computador não são afetados de forma alguma por essa configuração. No entanto, observe que quaisquer efeitos adicionados aos instrumentos ao vivo por plug-ins de software não serão ouvidos nos fones de ouvido, embora os efeitos ainda estejam presentes na gravação.
Ao monitorar suas entradas através do Focusrite Control, certifique-se de que seu software DAW não esteja configurado para rotear nenhuma entrada (o que você está gravando no momento) para nenhuma saída. Caso contrário, os músicos se ouvirão "duas vezes", com um dos sinais audivelmente atrasado como um eco.
* Nome típico. A terminologia pode variar entre as DAWs.
O Scarlett 8i6 3rd Gen permite a fácil integração de processadores ou efeitos externos. Um bom exemplo é a inclusão de um compressor estéreo externo a uma configuração de gravação semelhante à descrita acima.

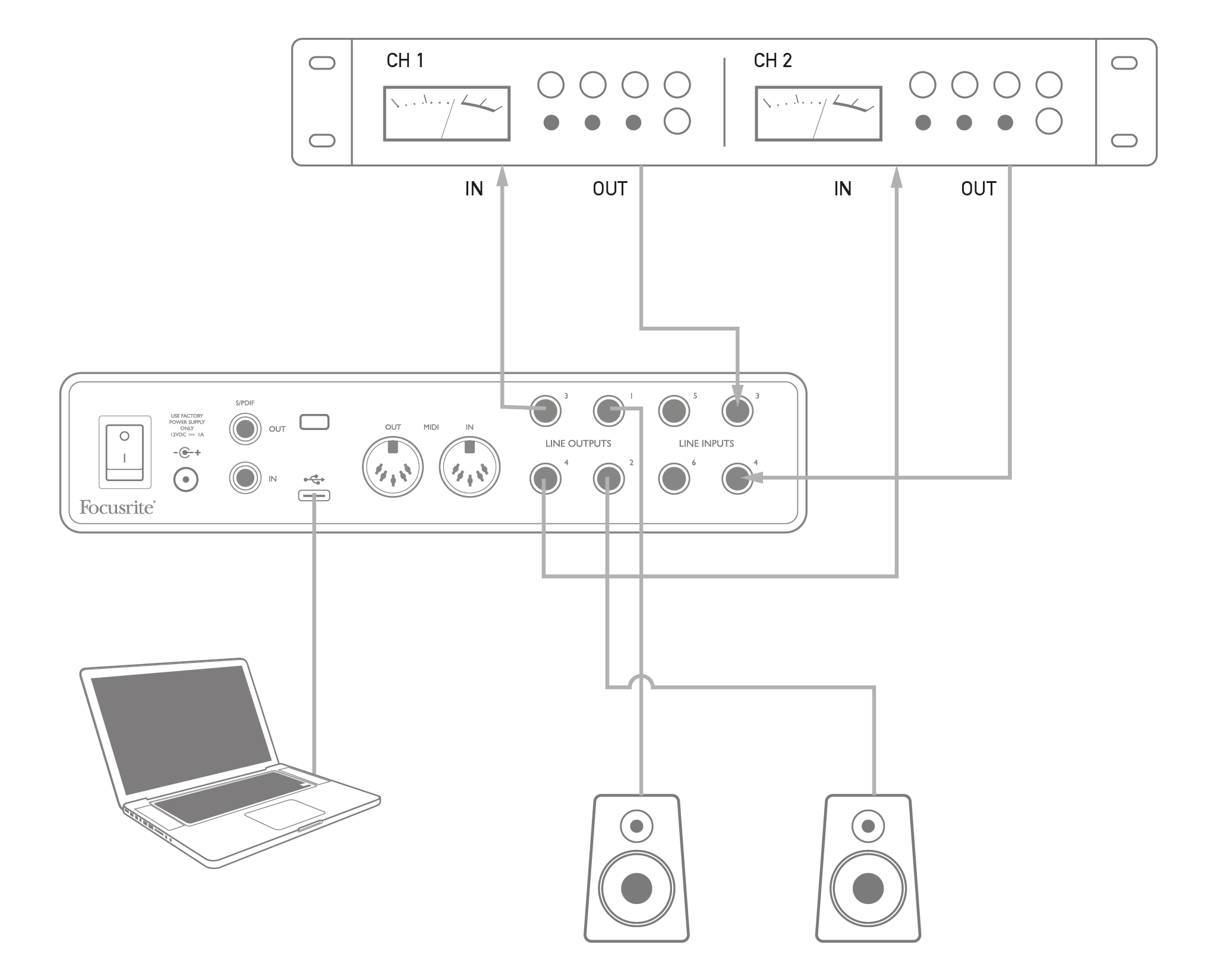

Conecte as saídas de linha 3 e 4 às entradas do compressor, e as saídas do compressor às entradas de linha 3 e 4, conforme mostrado abaixo. Você pode então rotear os canais do seu DAW para as saídas 3/4. No Focusrite Control, rotear o Software Playback 3/4 para as saídas de linha 3/4 e o sinal será enviado ao compressor. Omitimos as conexões do painel frontal neste exemplo para maior clareza.
Você pode usar o Focusrite Control ou seu software DAW para ajustar os níveis de e para o processador externo, se necessário, ou para efeito criativo.
O Scarlett 8i6 3rd Gen tem a capacidade de armazenar uma configuração de mixagem definida no Focusrite Control dentro do hardware. Este recurso permite que você o configure – por exemplo, como um submixer no palco – usando seu computador e carregue a configuração para o próprio dispositivo. Então você pode usar o Scarlett 8i6 3rd Gen como um mixer como parte do seu equipamento para controlar a mixagem geral de vários instrumentos.

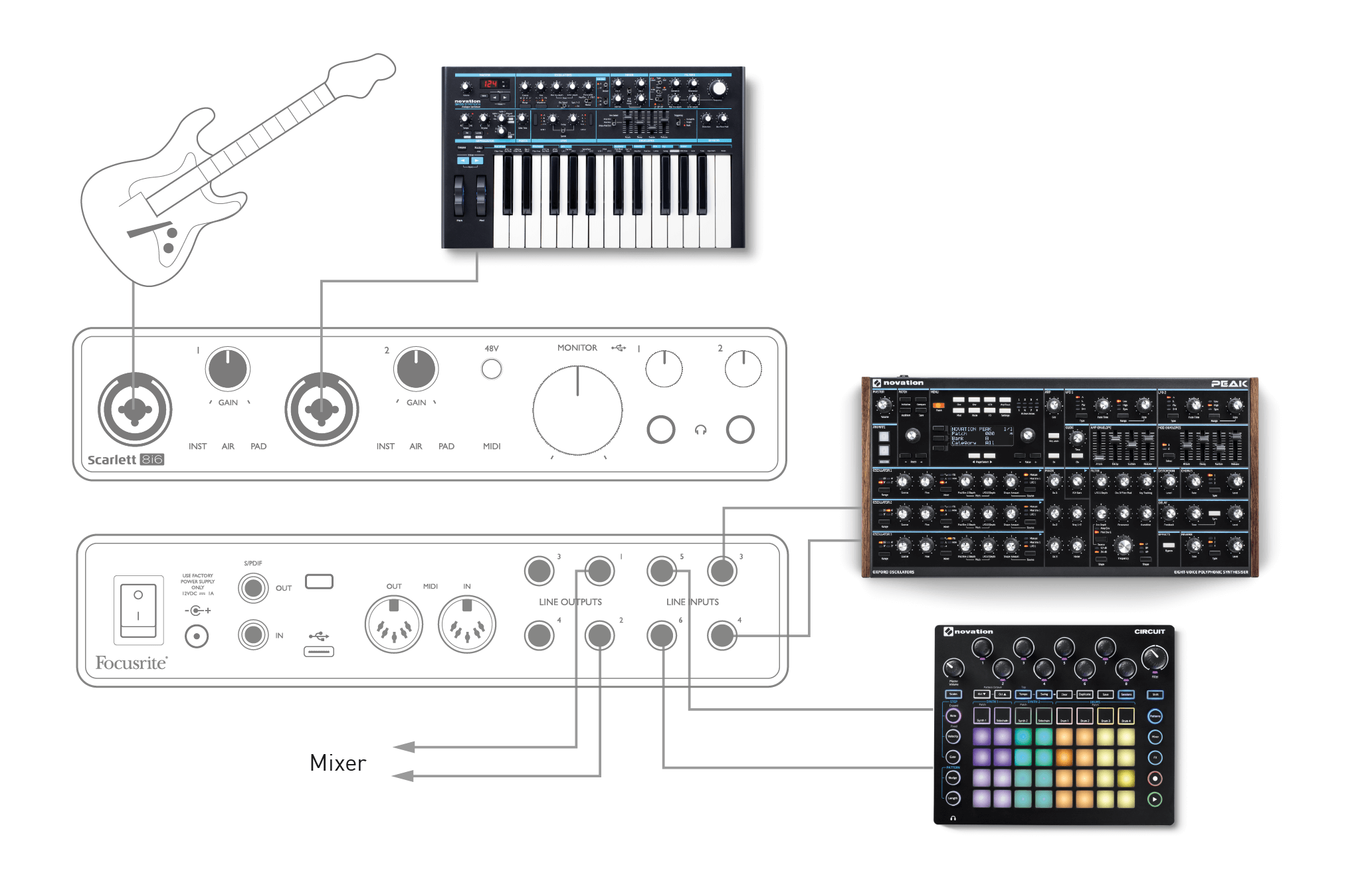

No exemplo mostrado, uma guitarra, sintetizadores estéreo e mono e uma groovebox são conectados às seis entradas analógicas do Scarlett 8i6 3rd Gen; As saídas 1 e 2 vão para o sistema de PA principal. Você pode configurar uma mixagem bruta no Focusrite Control e ajustar os níveis das duas fontes mono contra as estéreo do painel frontal.
Utilizando as conexões digitais no Scarlett 8i6 3rd Gen 3ª geração, S/PDIF, você pode usá-lo como um pré-amplificador autônomo de dois canais.
Você pode conectar duas fontes de entrada a qualquer uma das entradas na Scarlett (microfone, linha ou inst) e usando o Focusrite Control você pode rotear as entradas analógicas diretamente para as saídas S/PDIF. Então você pode conectar a saída S/PDIF à entrada S/PDIF em outra interface para expandir a contagem de canais dessa interface, por exemplo, um segundo Scarlett 8i6 3rd Gen, ou uma interface maior, como uma Scarlett 18i20.
