Solo recursos de hardware

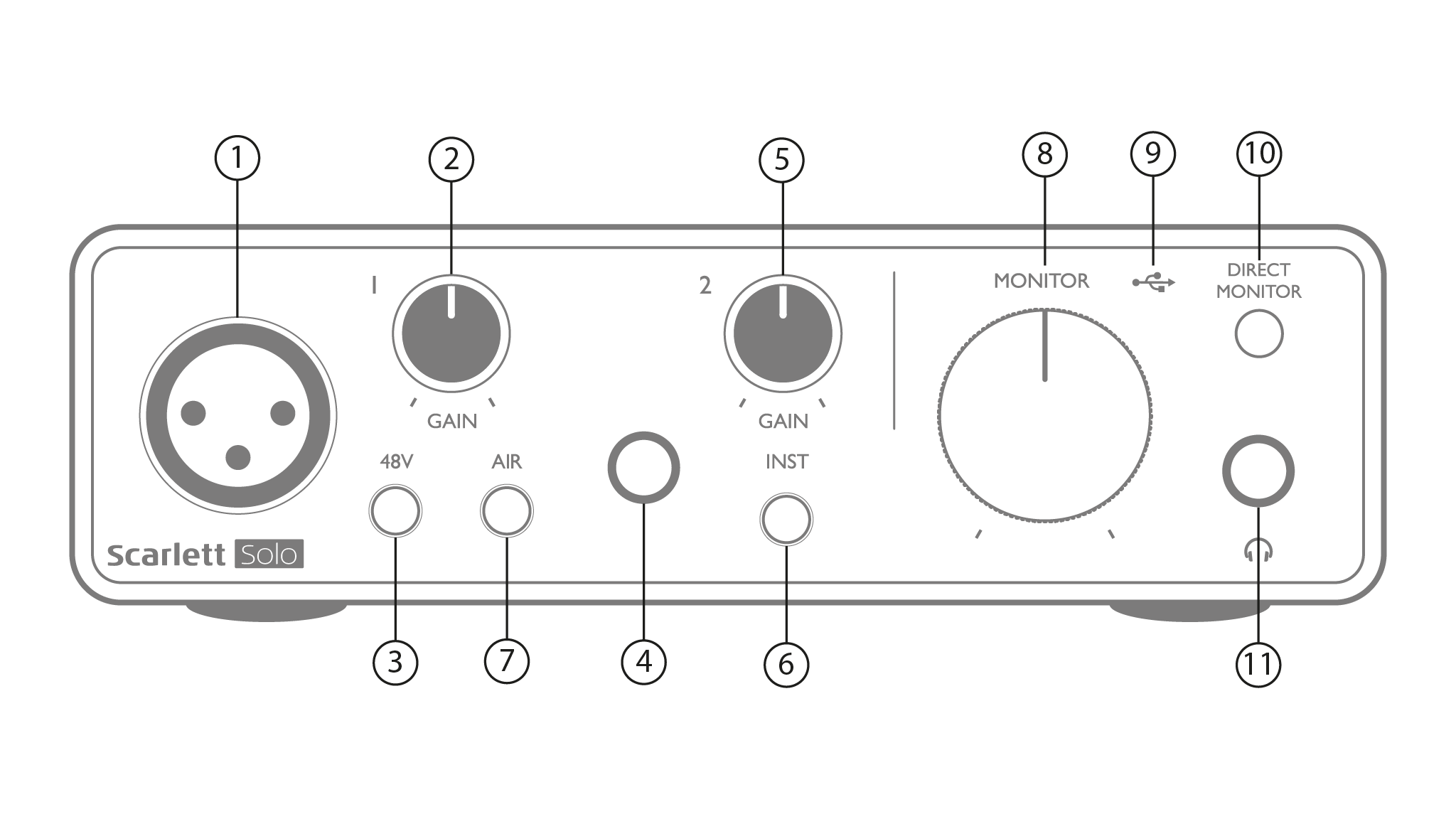

Entrada 1 – entrada balanceada eletronicamente via soquete XLR de 3 pinos para microfones.

GANHE 1 – ajuste o ganho do sinal do microfone na entrada 1. Os controles de ganho têm 'anéis' de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo do corte e vermelho em 0 dBFS (corte digital).

48V – interruptor de alimentação fantasma para entrada de microfone - habilita alimentação fantasma de 48 V no soquete XLR.

Entrada 2 – Conector TRS de ¼” para conectar instrumentos (conector TS não balanceado) ou fontes de nível de linha mono (balanceado).

GANHE 2 – ajusta o ganho do sinal de linha/instrumento na entrada 2. O controle de ganho tem um anel de LED tricolor como [2].

INST/LINHA – Interruptor de nível de instrumento/linha para entrada 2 – alterna o ganho para se adequar aos sinais de nível de instrumento ou linha. 'INST' acende em vermelho quando o modo Instrumento é selecionado. Observe que o modo INST também pode ser selecionado no Focusrite Control.

AR – interruptor que habilita o modo AIR para a entrada do microfone. AIR modifica a resposta de frequência do estágio de entrada para modelar os pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador. 'AIR' acende em amarelo quando o modo é selecionado. Observe que AIR também pode ser selecionado no Focusrite Control.

MONITOR – controle de nível de saída do monitor principal - define o nível de saída nas saídas do painel traseiro e na saída de fone de ouvido do painel frontal.

LED USB – um LED verde acende quando a Scarlett está conectada e é reconhecida pelo seu computador.

MONITOR DIRETO – seleciona o monitoramento de sinais de entrada (misturados com a saída do DAW) para serem diretamente das entradas (ON) ou via DAW (OFF).

– Conector de saída TRS de ¼”. Se seus fones de ouvido tiverem um plugue de conector TRS de ¼”, conecte-os diretamente; se eles tiverem um “mini conector” TRS de 3,5 mm, use um adaptador de conector TRS de ¼” para 3,5 mm. Observe que é provável que fones de ouvido equipados com plugues TRRS de 4 polos não operem corretamente.

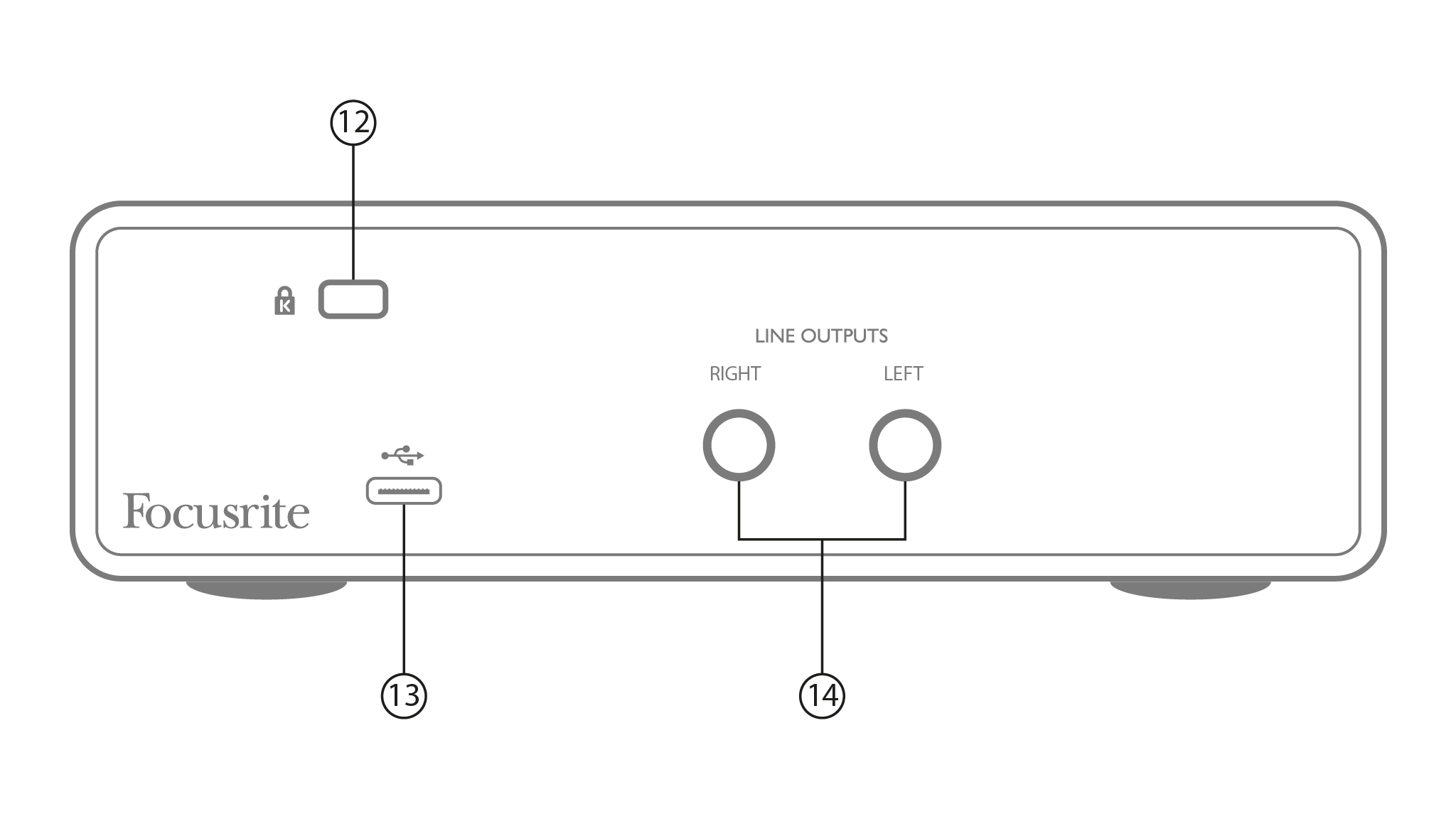

E (Trava de segurança Kensington) – proteja seu Scarlett Solo 3rd Gen para uma estrutura adequada, se desejado.

Porta USB 2.0 – Conector tipo C; conecte o Scarlett Solo 3rd Gen ao seu computador com o cabo fornecido.

SAÍDAS DE LINHA: ESQUERDA e CERTO – 2 x ¼” (6,35 mm) TRS jack sockets; nível de saída de +10 dBu (variável), balanceado eletronicamente. Podem ser usados plugues jack ¼” TRS (conexão balanceada) ou TS (conexão não balanceada).
