Scarlett 4i4 3rd Gen recursos de hardware

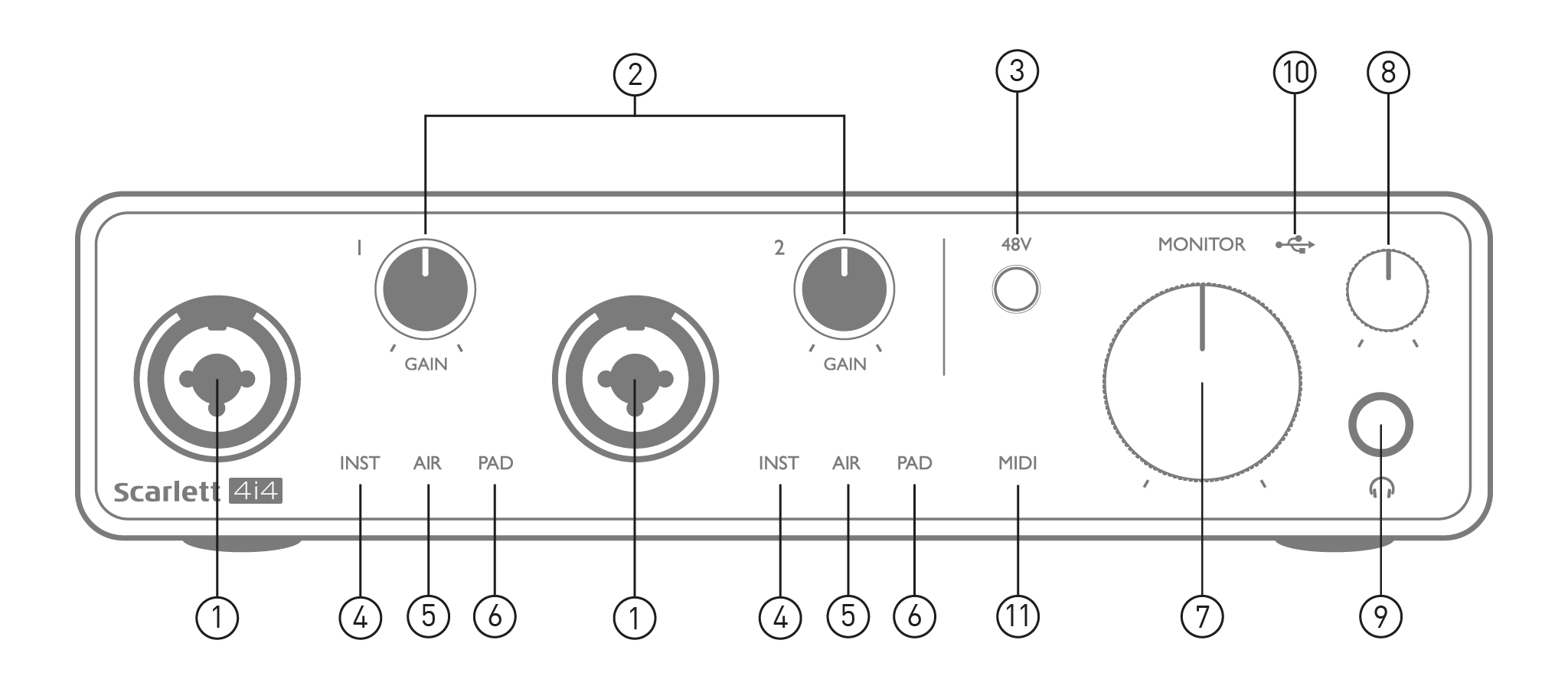

Entradas 1 e 2 – Soquetes de entrada “Combo” - conecte microfones, instrumentos (por exemplo, guitarra) ou sinais de nível de linha aqui. Os soquetes Combo aceitam conectores XLR e ¼” (6,35 mm). Os microfones são conectados usando plugues XLR: instrumentos e sinais de nível de linha devem ser conectados por meio de plugues de conector de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plugue XLR é inserido, e para sinais de nível mais alto quando um plugue de conector é inserido. Não conecte nada além de um microfone - por exemplo, a saída de um módulo de som ou unidade FX - por meio de um plugue XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção; se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.

GANHE 1 e GANHE 2 – ajuste o ganho do pré-amplificador para sinais nas entradas 1 e 2, respectivamente. Os controles de ganho têm 'anéis' de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo do corte, e vermelho em 0 dBFS (corte digital).

48V – interruptor de alimentação fantasma para entradas de microfone - habilita alimentação fantasma de 48 V nos contatos XLR de ambos os conectores Combo.

INST – dois LEDs vermelhos; acendem quando o modo Instrumento é selecionado para Entradas 1 ou 2 do Controle Focusrite; o ganho é definido para se adequar aos sinais do instrumento. Quando INST está desligado, a entrada de ¼” jack é configurada para aceitar um sinal de nível de linha, por exemplo, de um teclado, módulo de sintetizador ou unidade FX.

AR – dois LEDs amarelos indicando a seleção do modo AIR para as entradas 1 e 2. O modo AIR, habilitado no Focusrite Control, modifica a resposta de frequência do estágio de entrada para modelar os pré-amplificadores de microfone Focusrite ISA clássicos baseados em transformador.

ALMOFADA – dois LEDs verdes; acendem quando PAD é selecionado no Focusrite Control para entradas 1 ou

2. PAD diminui o nível do sinal que vai para sua DAW em 10 dB; use quando a fonte de entrada tiver um nível particularmente alto.

MONITOR – controle de volume do monitor principal, define o nível apenas nas saídas 1 e 2 do painel traseiro.

Nível do fone de ouvido – ajusta o nível de saída na saída do fone de ouvido estéreo do painel frontal.

Saída de fone de ouvido - conector de saída TRS de ¼” – conecte seus fones de ouvido estéreo aqui.

LED USB – um LED verde acende quando a Scarlett está conectada e é reconhecida pelo seu computador.

MIDI LED – acende quando dados MIDI são recebidos no Entrada MIDI porta.

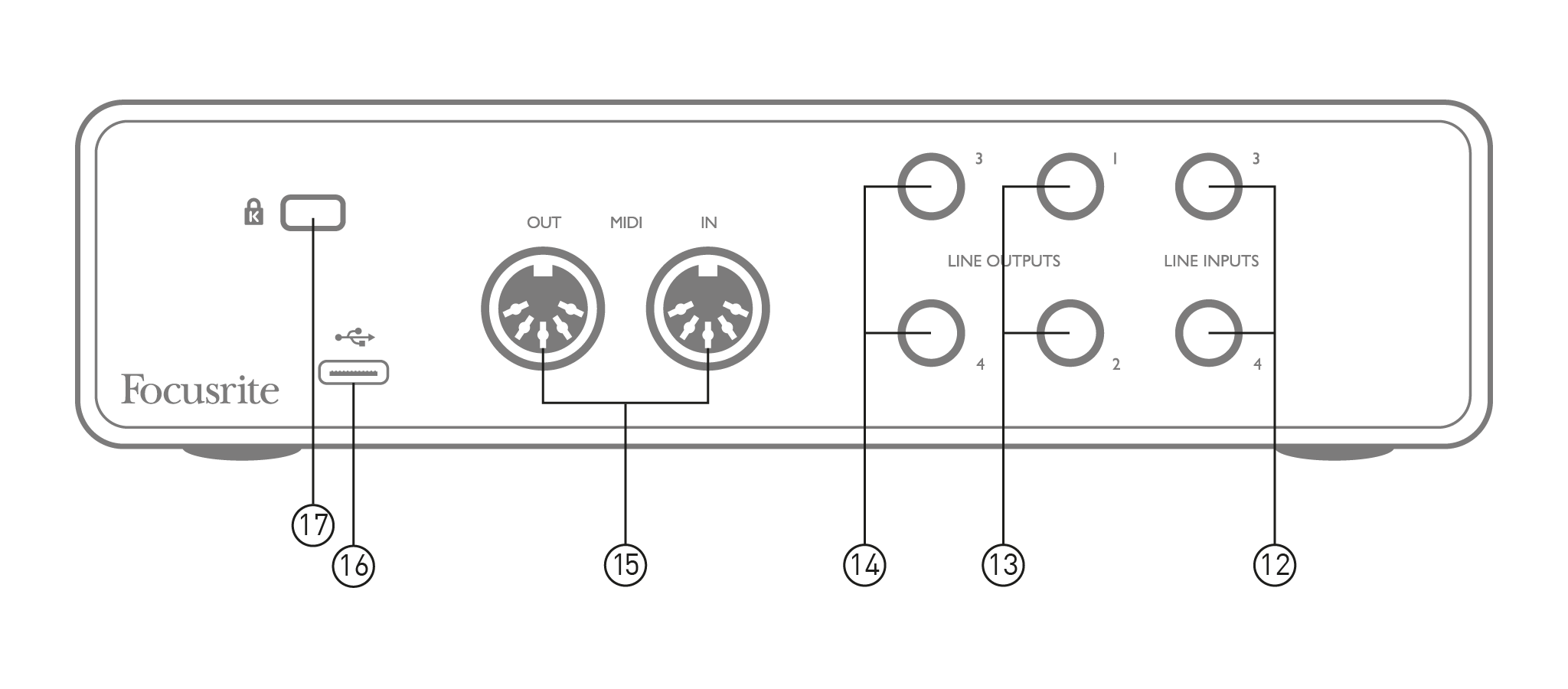

ENTRADAS DE LINHA 3 e 4 – 2 conectores TRS de ¼”; são entradas balanceadas para uso com fontes de nível de linha adicionais, por exemplo, de um teclado, módulo de sintetizador ou unidade de efeitos.

SAÍDAS DE LINHA 1 e 2 - 2 x ¼” (6,35 mm) TRS jack sockets, balanceados eletronicamente. O nível nessas saídas é ajustado pelo painel frontal MONITOR controle, o nível máximo de saída é +10 dBu. Podem ser usados plugues jack ¼” TRS (conexão balanceada) ou TS (conexão não balanceada).

SAÍDAS DE LINHA 3 e 4 - 2 x ¼” (6,35 mm) TRS jack sockets, balanceados eletronicamente. O nível nessas saídas pode ser ajustado pelo Focusrite Control; o nível máximo de saída é +10 dBu. Podem ser usados plugues jack ¼” TRS (conexão balanceada) ou TS (conexão não balanceada).

Entrada MIDI e Saída MIDI – soquetes DIN padrão de 5 pinos para conexão de equipamentos MIDI externos, como teclados ou módulos de som. Scarlett 4i4 3rd Gen fornece uma interface MIDI conveniente com seu DAW, tornando desnecessária uma placa MIDI de computador.

USB Porta 2.0 – Conector tipo C; conecte ao seu computador com o cabo fornecido.

E (Trava de segurança Kensington) – proteja sua Scarlett 4i4 3rd Gen para uma estrutura adequada, se desejado.
