Vocaster Two Studio é a interface de áudio ideal para podcasting ou gravação de voz usando um Mac, PC ou iPad, e pode ser usada por um ou dois colaboradores ao vivo. Um conjunto típico de possibilidades de conexão é mostrado abaixo.

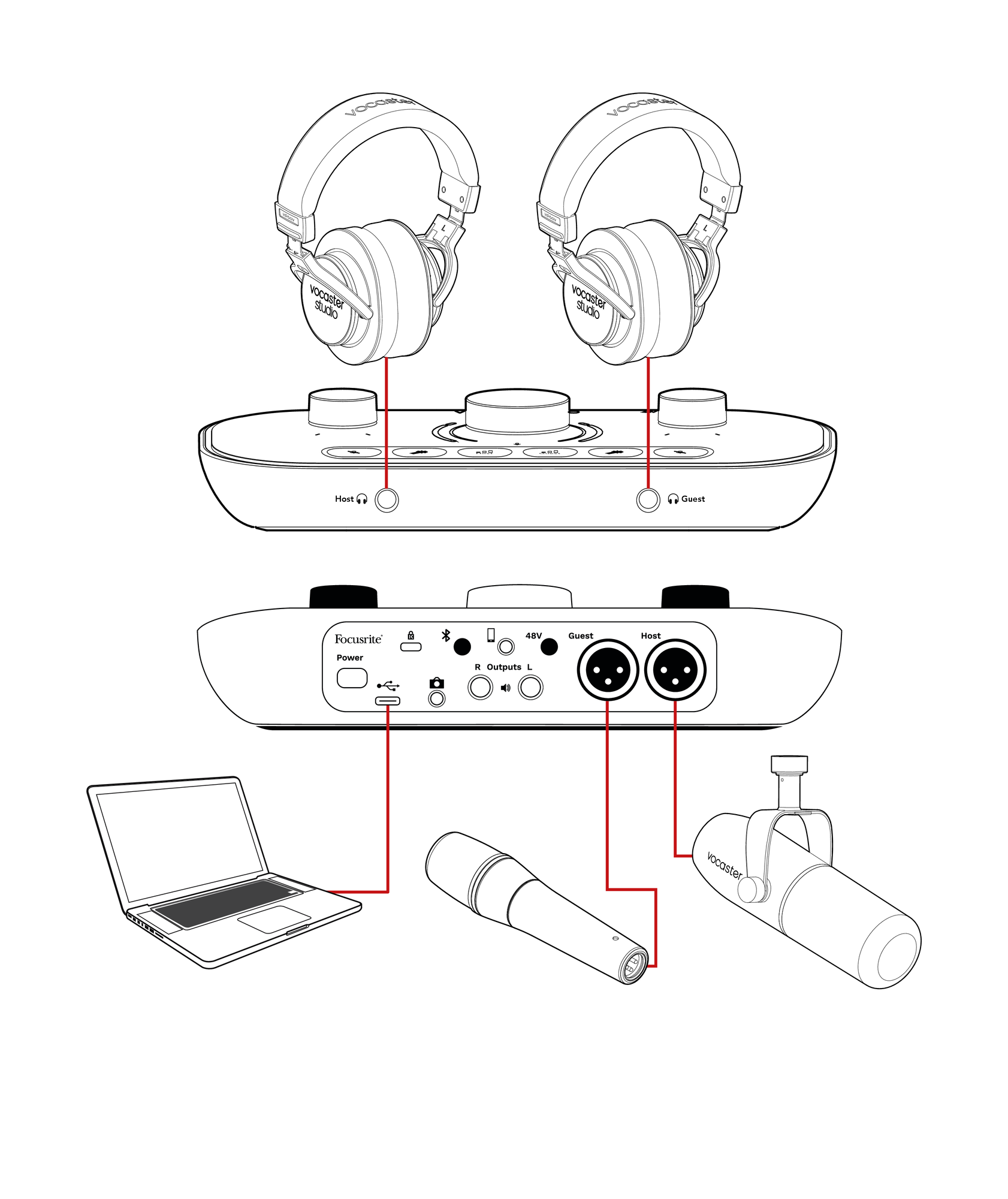

Esta configuração mostra uma configuração típica para gravação com dois microfones usando software no seu Mac, PC ou iPad. Você pode gravar sua voz (o Anfitrião) e a de outra pessoa (o Convidado), enquanto monitora a si mesmo e qualquer outro áudio por meio de fones de ouvido.
Com exceção das entradas para fones de ouvido, todas as conexões do Vocaster Two estão no painel traseiro. Conecte seu computador ou laptop à porta USB usando o cabo USB fornecido. Ligue a unidade pressionando o botão Liga/Desliga.
As entradas de microfone são conectores XLR e funcionam com microfones com conector XLR. Você pode usar o Vocaster Two com a maioria dos modelos de microfone, incluindo os dinâmicos e condensadores.
Recomendamos microfones dinâmicos para gravação de fala, pois eles oferecem boa qualidade na faixa de frequência da palavra falada e podem ajudar a reduzir a captação de ruídos indesejados no ambiente.

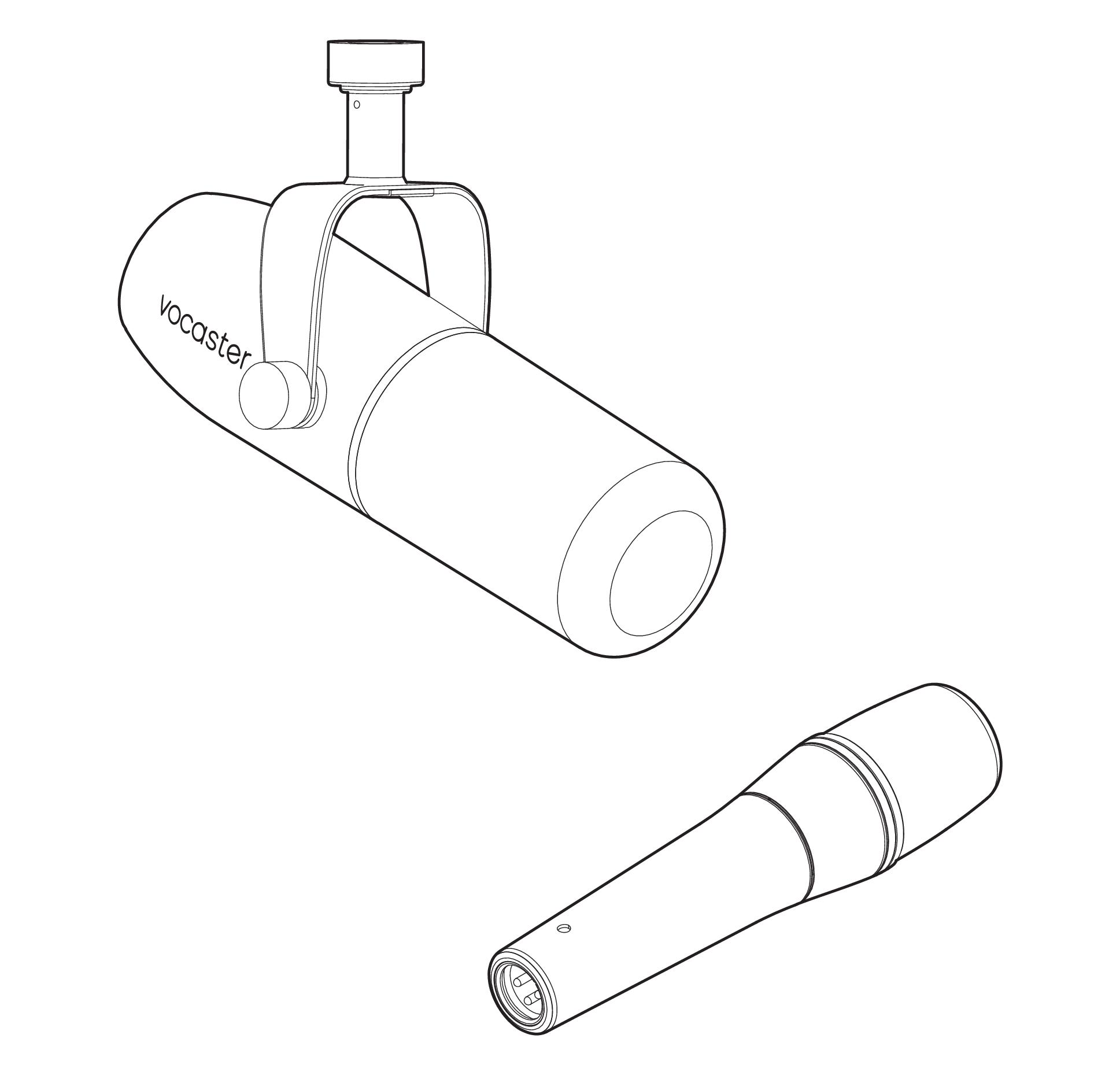

Microfones dinâmicos típicos (Vocaster DM1 e DM14v na foto)
Vocaster Two Studio Pode fornecer alimentação fantasma (48 volts) nas entradas XLR se você estiver usando um microfone condensador. Para habilitar a alimentação fantasma, pressione o botão Host ou Guest para selecionar a entrada e pressione o botão 48V botão no painel traseiro: o 48V O LED acende em vermelho para confirmar que está ativo.
Microfones dinâmicos não requerem alimentação fantasma. É raro, mas alguns microfones podem ser danificados usando alimentação fantasma. Recomendamos desativar a alimentação fantasma ao usar um microfone dinâmico. Se não tiver certeza se o seu microfone precisa de alimentação fantasma, consulte a documentação.
O microfone Vocaster DM14v fornecido com o seu Vocaster Studio é um microfone dinâmico otimizado para gravação de voz e adequado para podcasts, locuções, narração de audiolivros ou qualquer outra aplicação de palavra falada. Conecte o Vocaster DM14v a uma das entradas de microfone do Vocaster usando o cabo XLR incluído.
Um guia sobre técnicas de microfone está além do escopo deste Guia do Usuário, mas se você é novo na gravação com um microfone com qualidade de estúdio, deve seguir algumas diretrizes:
-
Certifique-se de que o nível esteja correto. Use a função Ganho Automático do Vocaster para obter um ponto de partida útil. Não é incomum aumentar o ganho. Se o nível estiver muito baixo, aumente o ganho ou aproxime-se; se estiver muito alto, reduza o ganho ou afaste-se um pouco do microfone.
-

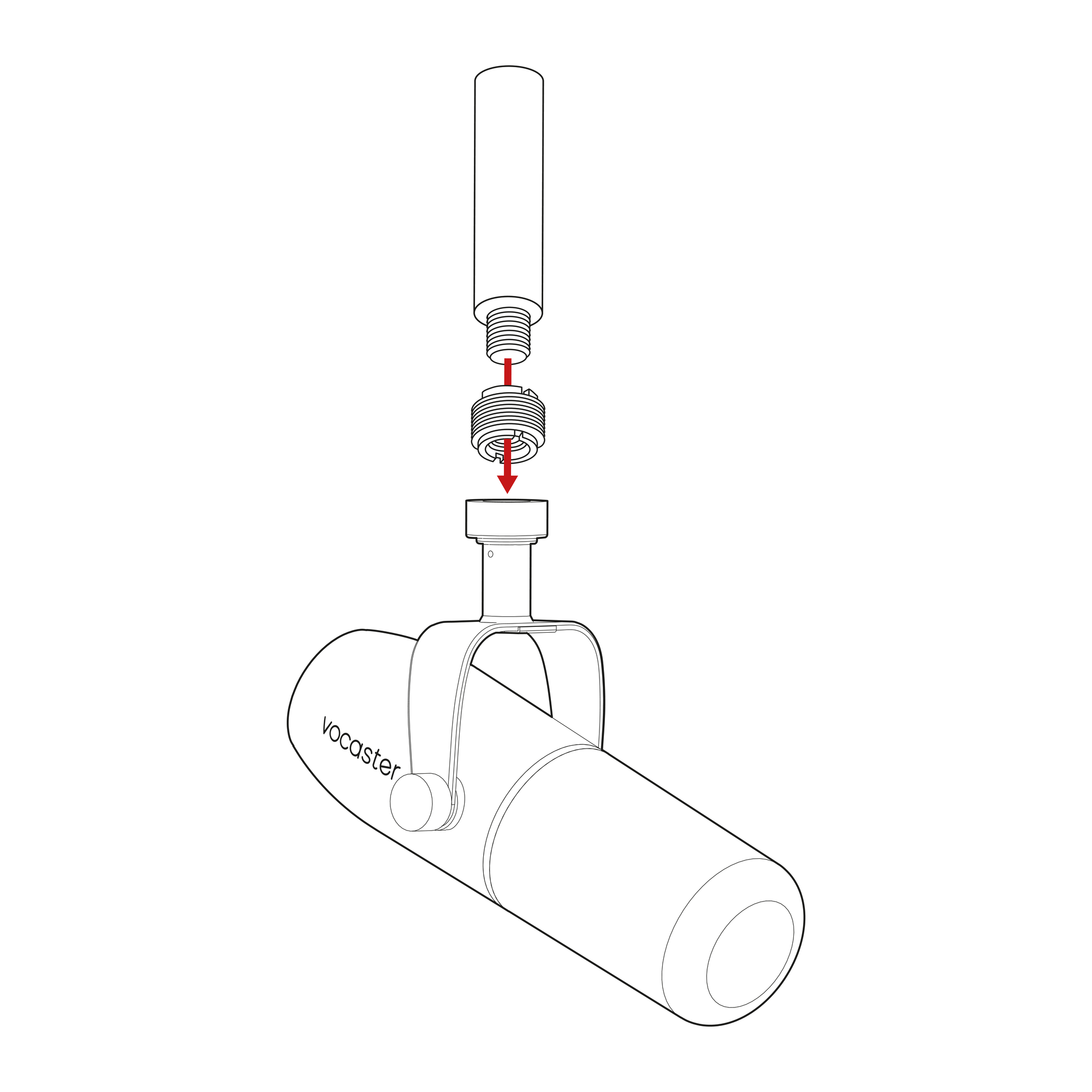

Use um pedestal de microfone. Como o Vocaster DM14v é um microfone dinâmico, o ruído de manuseio é baixo, mas um pedestal de microfone é sempre uma boa ideia. O suporte de suspensão do Vocaster DM14v possui uma rosca padrão de 5/8” e um adaptador de 3/8” está incluído. Um desses tamanhos de rosca serve em praticamente qualquer pedestal de microfone.
-

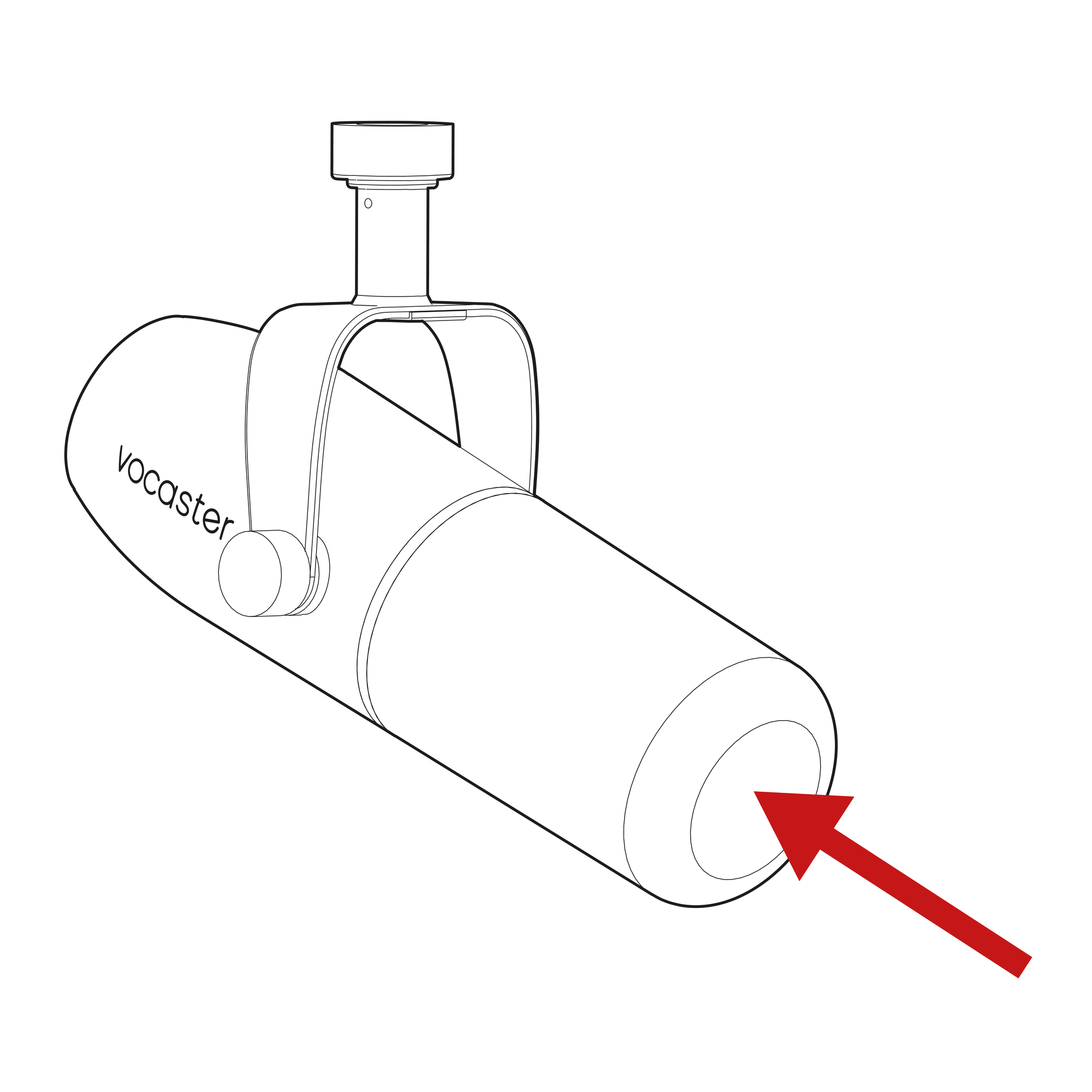

Entenda o padrão de captação do microfone. O Vocaster DM14v é um microfone de "endereço final"; você precisa falar na extremidade do microfone e não na lateral. Se você apontá-lo para o lado errado, o som vai soar estranho.
-
Experimente o ângulo do microfone. Gravar com o microfone apontado diretamente para você pode funcionar muito bem, mas se o som estiver "sussurrado" ou você ouvir sons plosivos, inclinar o microfone ligeiramente "fora do eixo" pode reduzir isso. (Os sons plosivos são os estalos que você às vezes ouve com letras como "P" ou "B".) Experimente ângulos diferentes para ver o que funciona melhor para você.
-
Experimente variar a distância em relação ao microfone. Falar perto do microfone (aproximadamente o comprimento de um punho) reduz o efeito acústico da sala, mas aumenta a resposta dos graves, então sua voz pode começar a soar um pouco estrondosa. Isso pode ser bom para trabalhos de locução, mas para um som de voz mais natural, afaste-se um pouco do microfone (15 a 30 cm).
Se o ambiente que você está usando não tiver uma boa acústica, quanto mais longe você estiver do microfone, mais consciente estará do som ambiente ao ouvir a gravação. A reverberação natural de um ambiente não é boa nem ruim, mas muitas vezes é inadequada para gravações de voz.
-
Não sopre no microfone para testá-lo! Em vez disso, esfregue ou arranhe levemente a ponta.
-
Não se esqueça de que um microfone capta qualquer outra fonte sonora na sala: um relógio, ar condicionado, aquecimento, uma cadeira rangendo, etc.
Você pode não notar esses sons no momento, mas o microfone perceberá, e você os ouvirá na gravação.
Use o recurso Enhance do Vocaster ou um filtro passa-alta (HPF) no seu software de gravação para reduzir qualquer ruído de baixa frequência inevitável.
Vocaster Two Studio tem duas maneiras de definir os níveis corretos do microfone. "Ganho" é o termo que usamos para descrever o quanto você está amplificando o sinal do microfone.
Você pode definir o nível automaticamente com Vocaster Two StudioRecurso de ganho automático do , ou manualmente. Ambos os métodos são descritos nas próximas seções.
Vocaster Two StudioO recurso Ganho Automático permite que você obtenha um bom nível de gravação sem suposições.
Ative o ganho automático segurando o botão Ganho automático ; pressione o Hospedar ou Convidado botão de acordo com qual entrada de microfone deve ter seu ganho definido. Ou, se você tiver Vocaster Hub abra no seu computador, clicando na tela Ganho automático ícone.
Vocaster Dois
Vocaster Hub

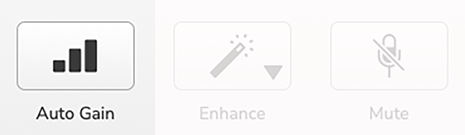

Quando você ativa o Ganho Automático no software ou usa o botão, o Vocaster desabilita todos os controles de entrada para o outro canal.
Agora você - ou seu convidado - deve falar no microfone por dez segundos, usando um tom de voz normal que você usará na gravação.
O halo interno no botão atua como um cronômetro de contagem regressiva, começando totalmente branco e apagando no sentido anti-horário. Uma barra de progresso também é exibida. Vocaster Hub.

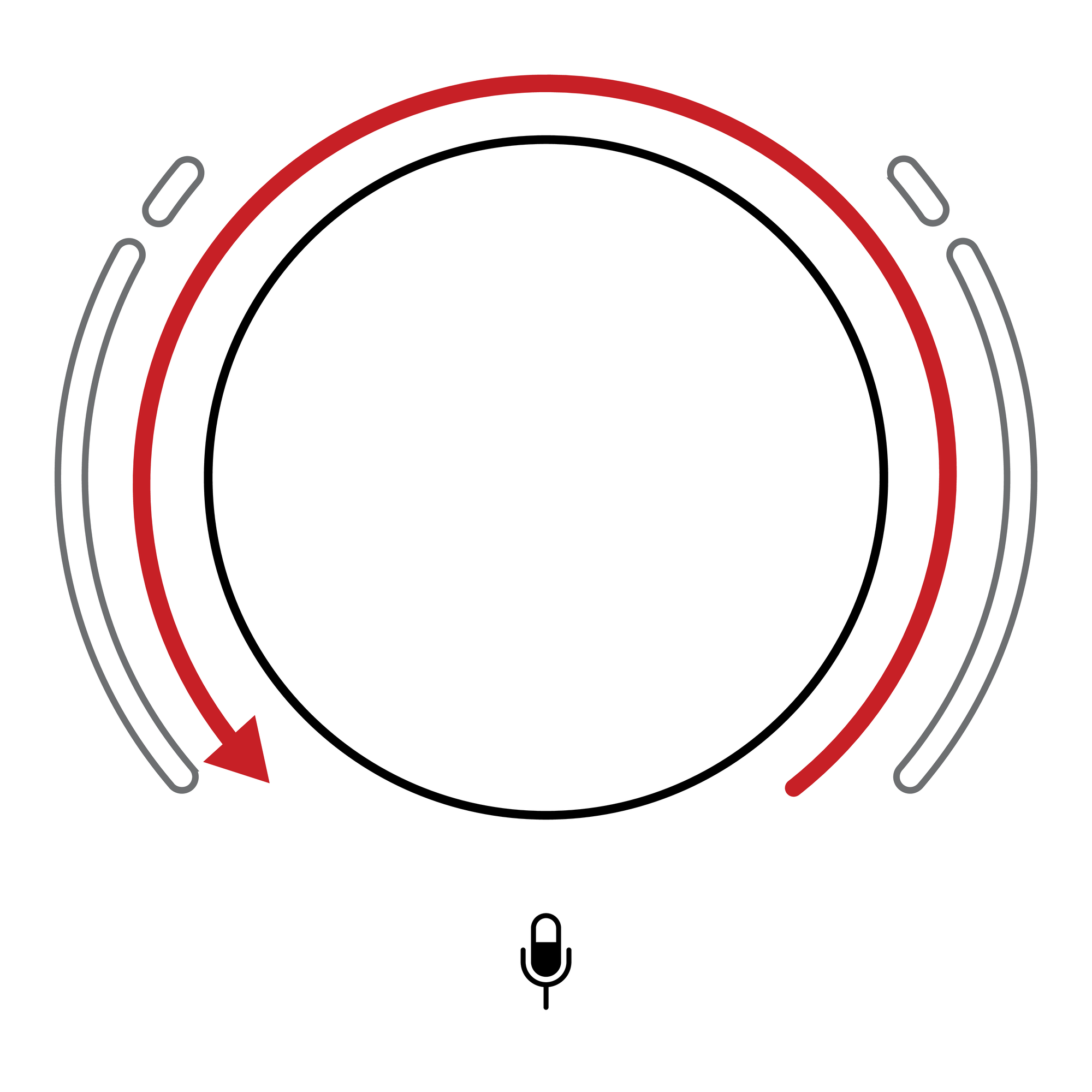

Contagem regressiva de Halo em Vocaster
Contagem regressiva do Vocaster Hub
Após dez segundos, o Ganho Automático define o nível de entrada para o microfone, e você está pronto para começar a gravar.
Para aplicar o ganho automático à outra entrada, mantenha pressionado o outro botão de ganho automático , e repita o processo.
Depois de usar o ganho automático, você ainda pode ajustar manualmente os níveis com o botão de ganho sempre que desejar: pressione rapidamente o outro botão de ganho automático primeiro se a entrada que você deseja ajustar não estiver selecionada.
Se os halos piscarem em âmbar, o sinal está muito alto ou muito baixo, então o Ganho Automático não conseguiu definir o nível correto e o define para o nível mínimo ou máximo. Se os halos piscarem em vermelho, o Ganho Automático não conseguiu definir um nível utilizável.
Isso pode ocorrer devido a um nível de microfone muito baixo:
-
Teste um microfone ou cabo diferente.
-
Certifique-se de que 48 V esteja ligado se estiver usando um microfone condensador.
-
Certifique-se de ligar o seu microfone (se ele tiver um botão liga/desliga).

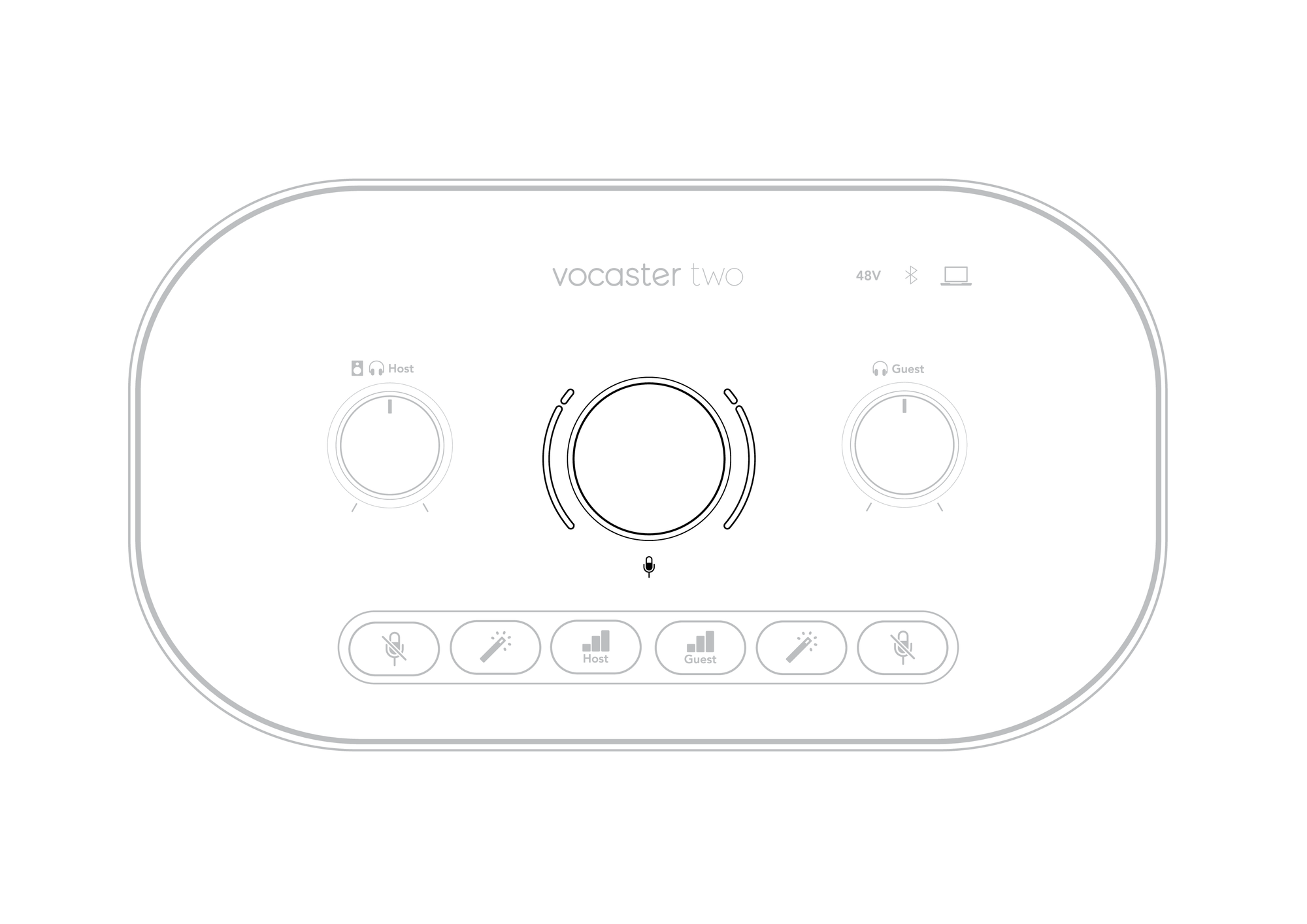

Sobre Vocaster Two Studio, o grande botão marcado é usado para definir o ganho do microfone para os microfones Host e Guest, e os níveis do seu software de gravação.
Você pode definir o ganho dos dois pré-amplificadores de microfone de forma independente. Para selecionar qual pré-amplificador deve ser ajustado, pressione o botão Hospedar ou Convidado botões. (Um toque longo ativa a função Ganho Automático, descrita acima.)
Os botões acendem em branco brilhante para confirmar qual pré-amplificador está selecionado.
Ao ajustar o ganho girando o botão, o halo esquerdo muda para branco para mostrar a configuração de ganho.
O botão de ganho é cercado por indicadores de LED tipo 'halo': o interno é contínuo e o externo tem o formato de dois arcos.
Os halos externos acendem em várias cores para mostrar o nível do sinal do microfone: o halo esquerdo mostra o nível da entrada do Host, o halo direito, o do Guest.
Para definir o ganho de qualquer pré-amplificador de microfone, selecione a entrada a ser ajustada com seu Botão de ganho (um toque curto). Fale no microfone como se estivesse gravando, ajustando o botão de ganho até que o halo comece a ficar âmbar quando você falar no volume máximo.
Neste ponto, gire o botão um pouco para baixo até que não haja mais âmbar. Se os halos ficarem vermelhos na parte superior, você definitivamente precisará diminuir o botão de ganho: vermelho significa que sua gravação provavelmente distorcerá. (Veja o diagrama abaixo.)
|

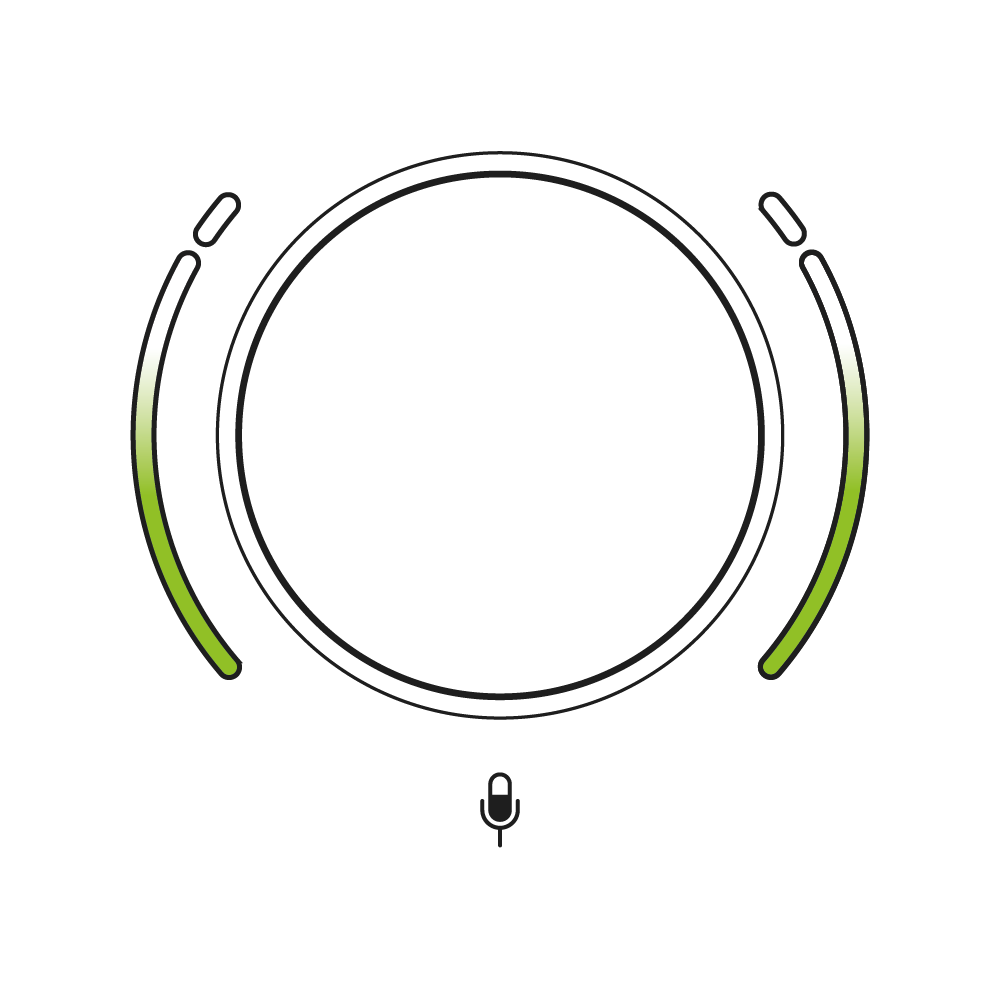

Bom nível. |

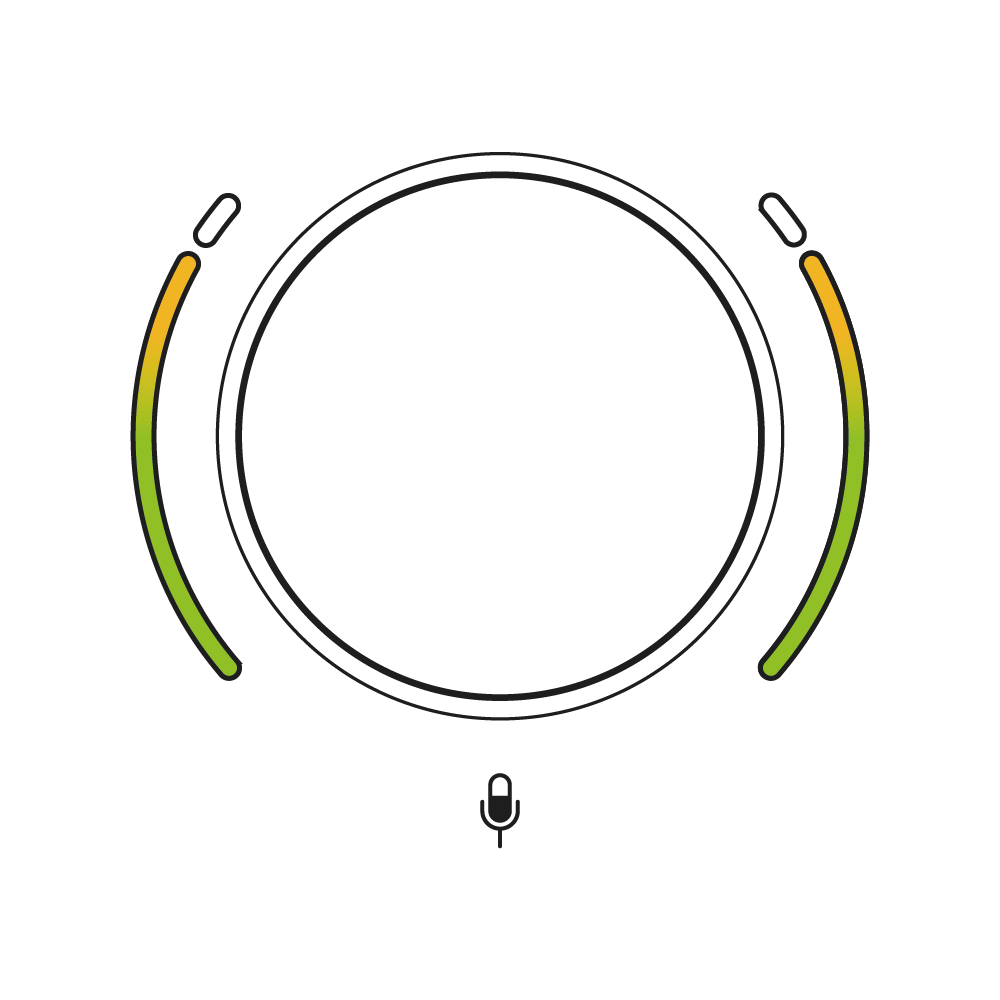

Um pouco alto demais. |

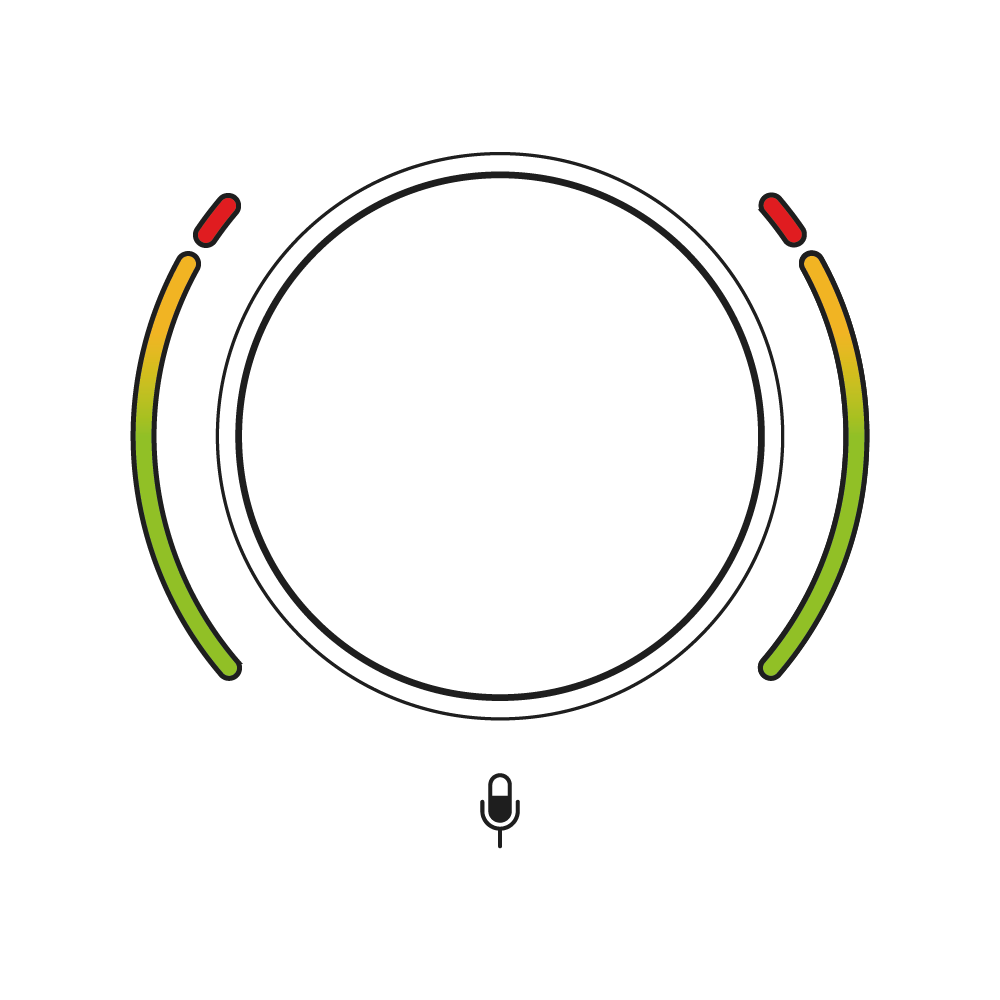

Sua gravação ficará distorcida. |
Você também pode ajustar os ganhos de Vocaster Hub movendo a tela Nível do microfone controles deslizantes: arraste-os para a direita para aumentar o ganho.

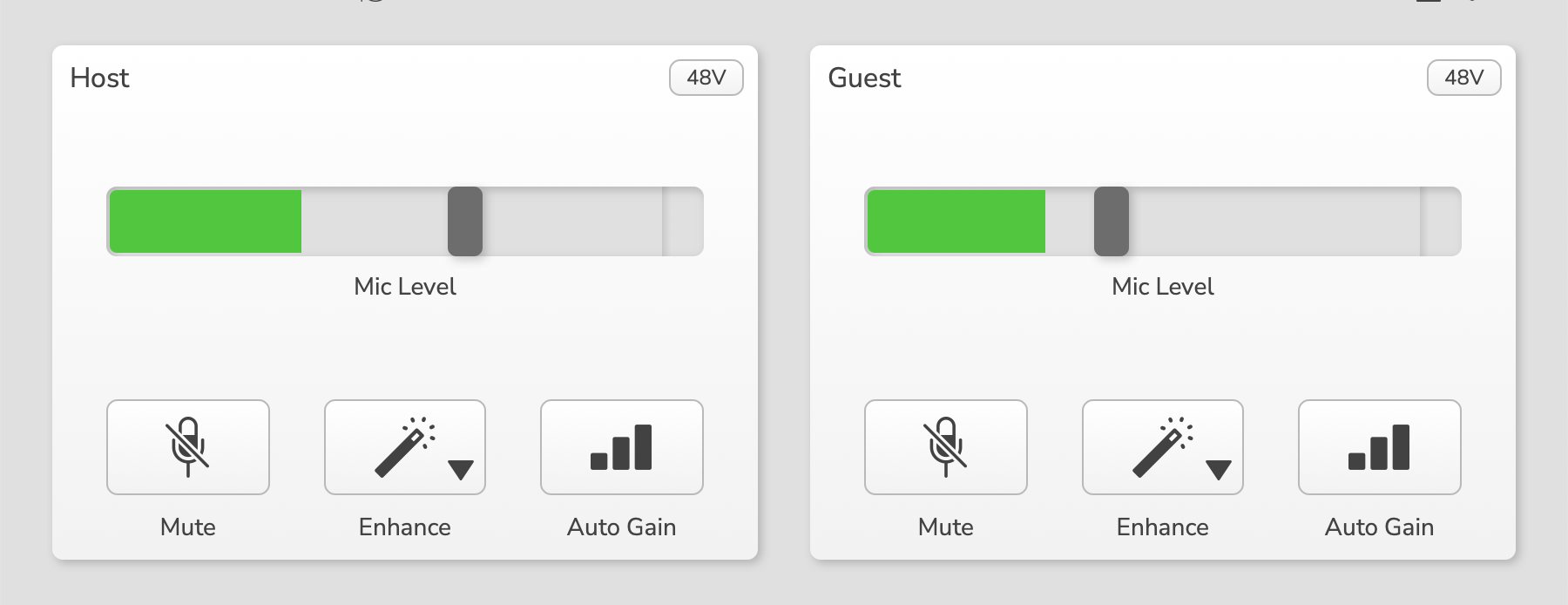

As entradas do Host e do Convidado emVocaster Hub
Ambos os canais do microfone têm botões de mudo, marcados .
Vocaster Two Studio
Vocaster Hub
Você pode pressioná-los a qualquer momento para "desligar" o microfone: os botões Mudo e Ganho Automático acendem em vermelho e o halo de ganho correspondente pisca em vermelho enquanto o microfone está mudo. Pressione o botão novamente para ativar o som.

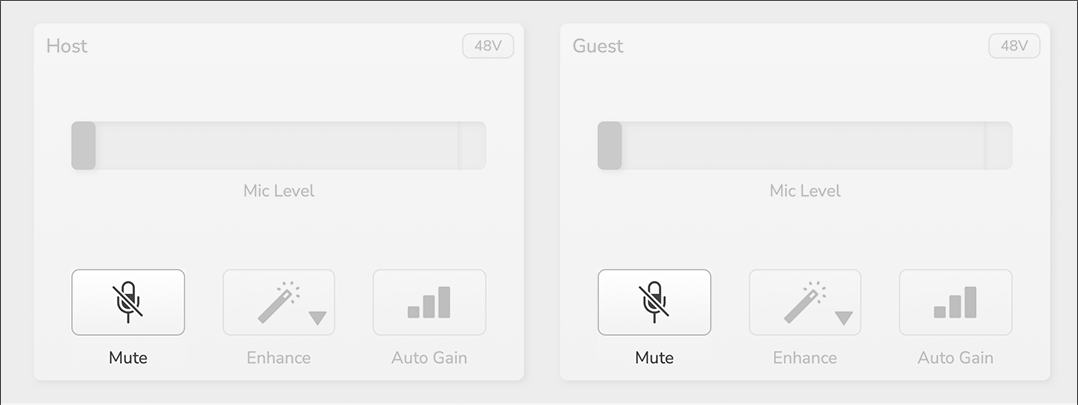

Você também pode clicar em um dos botões Mudo (com o mesmo ícone) em Vocaster Hub. (As emissoras geralmente se referem a esse recurso como um "interruptor de tosse".)
Vocaster Two StudioO recurso Enhance otimiza o processamento de áudio dos microfones para obter a melhor gravação possível.
Ele usa compressão para controlar o nível do sinal do microfone, equalização para ajudar as gravações de voz a soarem mais claras e insere um filtro passa-alta para remover frequências baixas indesejadas, como ruídos de vibração e manuseio do microfone.
Você pode usar o Enhance em uma ou ambas as entradas de microfone.
O Enhance possui quatro predefinições para você personalizar o som de acordo com a sua voz ou com o que você deseja. Você pode selecionar uma das quatro predefinições usando a seta suspensa no Vocaster Hub:
-
Limpar
-
Esquentar
-
Brilhante
-
Rádio

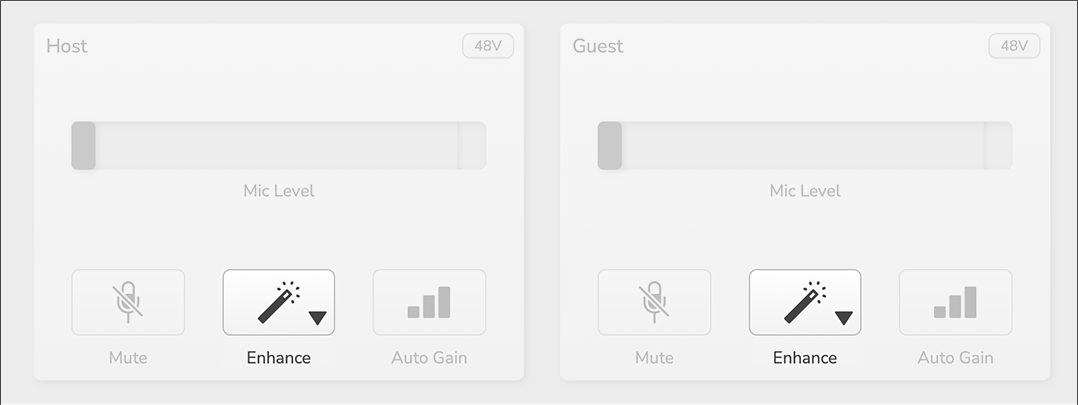

Para usar o Enhance, pressione um dos botões da varinha . Se você tem Vocaster Hub aberto, clique no ícone Aprimorar na tela.
Vocaster Two Studio
Vocaster Hub
O botão acende em verde quando o Enhance está ativo. Pressione-o novamente para desativar o Enhance.

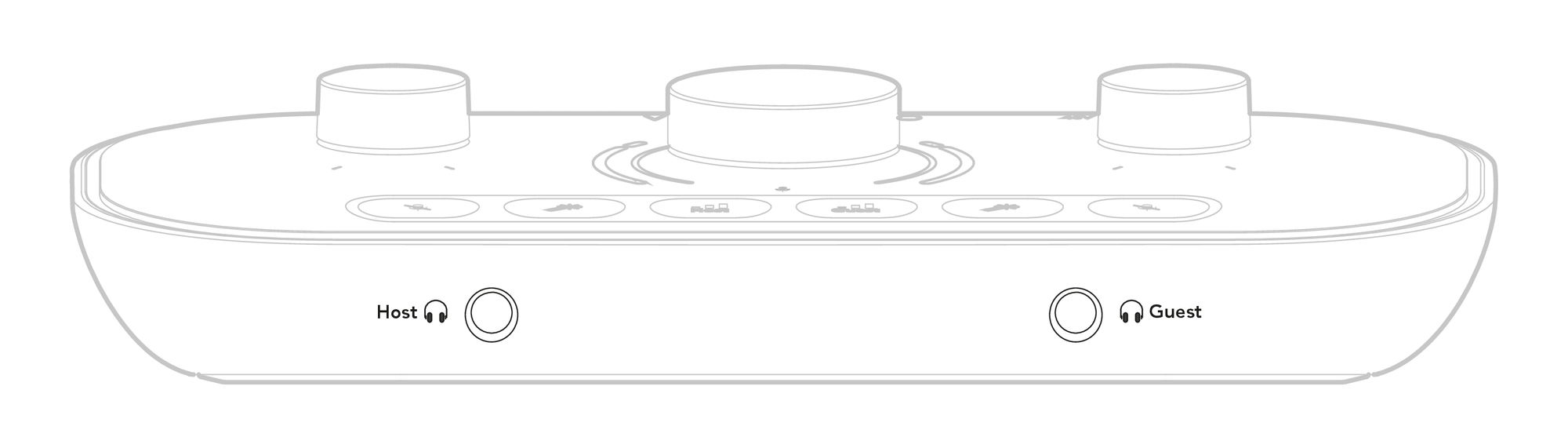

Você pode conectar fones de ouvido aos conectores de fone de ouvido do painel frontal marcados com ícones de fones de ouvido para que você e/ou seu convidado possam ouvir o que você está gravando.
Os dois conectores fornecem a mesma mixagem "padrão" dos dois microfones e quaisquer outras fontes de áudio, como áudio de um telefone ou reprodução de computador (os canais de Loopback). Você pode ajustar o volume de cada fonte de áudio usando o mixer. Vocaster Hub.

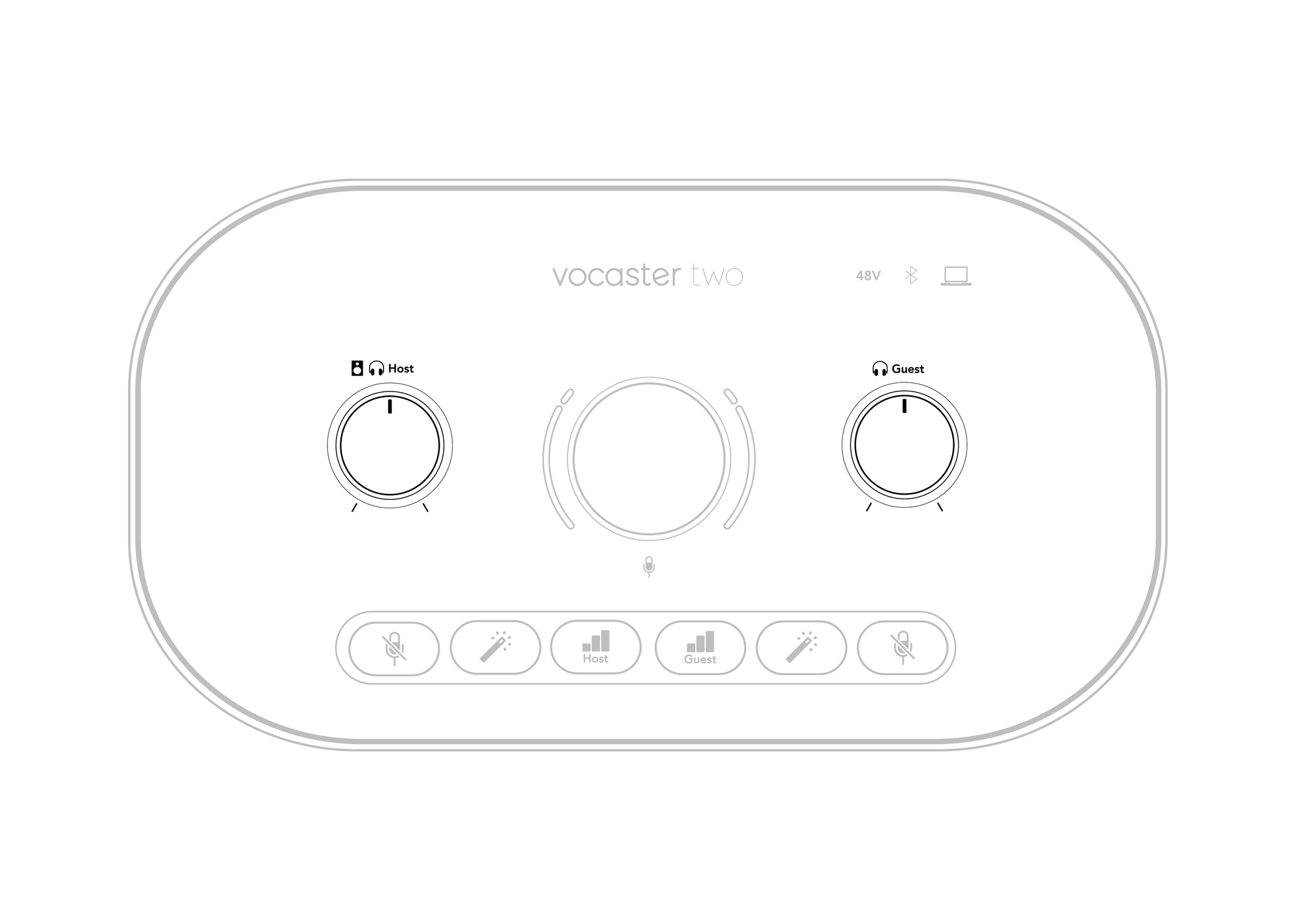

Você pode ajustar o volume em cada par de fones de ouvido independentemente com os controles em Vocaster Two Studio marcados com os ícones de alto-falante/fones de ouvido para o anfitrião e para o convidado: esses controles não afetam seu nível de gravação.
O O nível do host controla as saídas dos fones de ouvido e dos alto-falantes. Ao usar fones de ouvido, sugerimos silenciar seus monitores. Vocaster Hub ver Ouvindo com alto-falantes.
Utilize os conectores de ¼' marcados Saídas R e eu para conectar alto-falantes.
Você pode conectar monitores amplificados ou um amplificador a essas saídas. O volume do alto-falante é controlado pelo mesmo botão usado para o volume dos fones de ouvido.
|

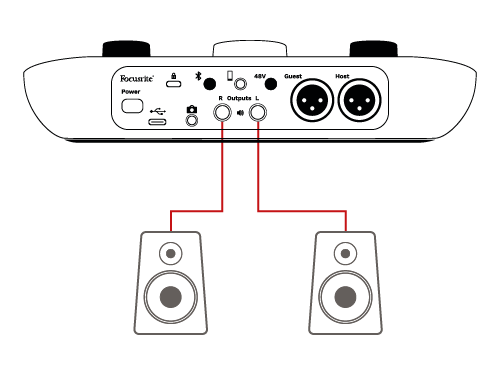

Conectando a alto-falantes ativos. |

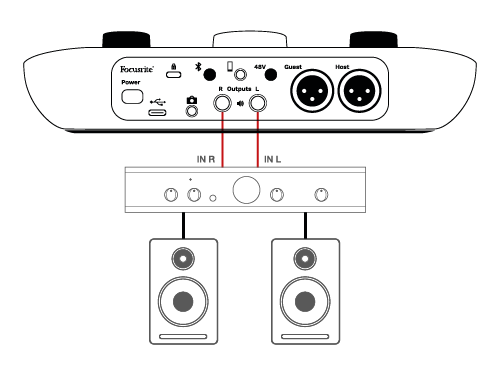

Conexão com alto-falantes passivos por meio de um amplificador de potência. |
As saídas são conectores TRS balanceados de ¼' e fornecem nível de linha. Monitores pequenos e amplificados têm entradas não balanceadas, normalmente um conector de 3,5 mm para conexão direta a um computador. Amplificadores de potência separados provavelmente possuem conectores RCA (phono).
Você também pode silenciar os alto-falantes usando o software Vocaster Hub. Clique no ícone do alto-falante no canto superior direito do software Vocaster Hub para ativar (vermelho) ou desativar (preto) o silenciamento.
|
|
|
Nota
Você pode criar um loop de feedback de áudio se seus alto-falantes estiverem ativos ao mesmo tempo que um microfone! Recomendamos que você desligue os alto-falantes durante a gravação de podcasts e use fones de ouvido para monitoramento.

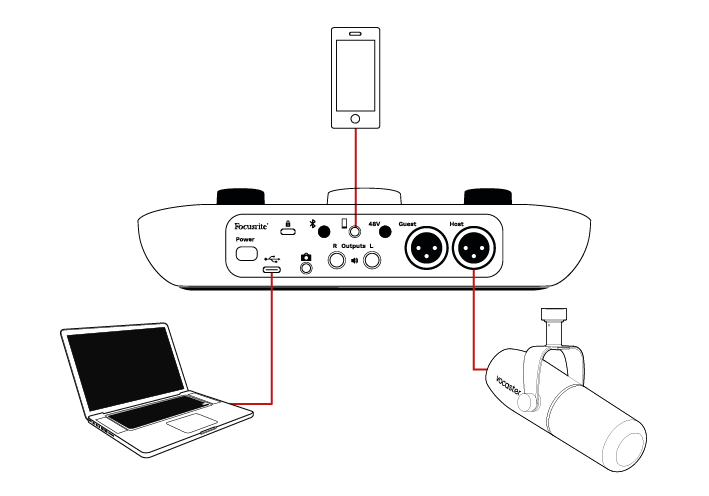

Você pode conectar um telefone a Vocaster Two Studio gravar uma conversa ou gravar música do telefone.
O painel traseiro possui um conector de telefone, marcado com um ícone de telefone . Este é um conector TRRS de 3,5 mm. Use um cabo TRRS de 3,5 mm para conectar ao conector de fone de ouvido do telefone, que normalmente é um conector TRRS de 3,5 mm.
Um cabo TRS de 3,5 mm funcionará, mas você pode não obter comunicação bidirecional com seu telefone convidado.
Se o telefone não tiver uma porta de fone de ouvido de 3,5 mm, você pode usar um adaptador de fone de ouvido TRRS de 3,5 mm.
O conector do telefone também alimenta Vocaster Two StudioA saída de volta para o telefone permite que a pessoa na ligação ouça todo o mix do podcast, mas sem a sua própria voz. Esse tipo de mixagem é conhecido como "mix-menos": garante que o interlocutor não ouça sua voz com atraso ou ecos.
O nível do sinal para o telefone depende da configuração dos controles deslizantes do canal de entrada em Vocaster HubMixer do telefone. O sinal enviado ao telefone é uma versão mono da mixagem estéreo, pois a entrada do telefone é um microfone mono.
Vocaster Two StudioA conexão Bluetooth do permite que você transmita áudio sem fio de* e para dispositivos Bluetooth, como seu telefone, para o Vocaster para incluir em sua gravação.
Para transferir áudio entre um telefone e Vocaster Two Studio, você deve parear os dois dispositivos.
Para parear e obter áudio sem falhas, o Bluetooth precisa que seu dispositivo e o Vocaster estejam dentro do alcance um do outro. O alcance é de aproximadamente sete metros em espaço aberto: fora desse alcance, os dispositivos podem não parear. No limite desse alcance, ou com obstruções, você pode ter problemas como interrupções ou falhas.
Seu Vocaster só pode se conectar a um dispositivo Bluetooth por vez.
*O áudio Bluetooth só pode ser enviado do Vocaster para celulares durante chamadas telefônicas para se comunicar com seu convidado. O convidado ouve um mix-minus, o mix completo, mas sem a sua própria voz.
Para parear um dispositivo à entrada Bluetooth do seu Vocaster:
-

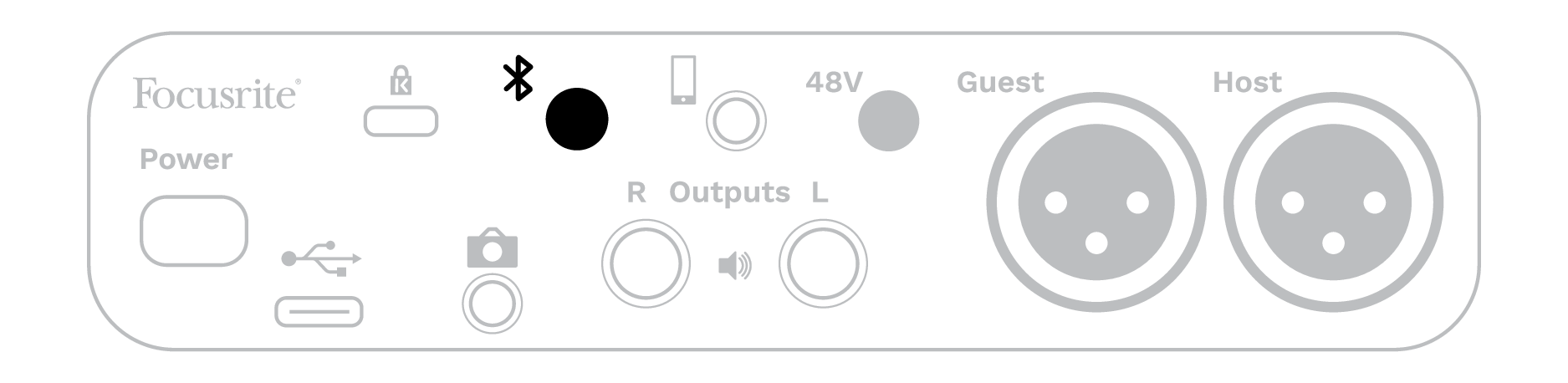

Pressione e segure o botão Bluetooth
no painel traseiro por três segundos. O ícone do Bluetooth pisca em branco para indicar que está em modo de pareamento.
-
Acesse o menu de emparelhamento Bluetooth no seu dispositivo Bluetooth e procure por novos dispositivos. O funcionamento pode variar de acordo com o dispositivo. Portanto, se não tiver certeza, consulte o guia do usuário do seu dispositivo.
-
Escolher Vocaster BT da lista de dispositivos disponíveis.
-
Permita que seu dispositivo Bluetooth seja pareado com o Vocaster, se solicitado.
Vocaster Two StudioO ícone do Bluetooth acende em azul após alguns segundos para indicar que seu dispositivo está conectado. Quando você reproduz áudio no seu dispositivo, ele aparece em Vocaster HubCanal do mixer Bluetooth para você incluir no seu Show Mix e gravação.
Você também pode transmitir áudio do seu dispositivo Bluetooth para alto-falantes conectados a Vocaster Two Studio, e saídas de fones de ouvido para o anfitrião e o convidado. O Vocaster envia o áudio, por exemplo, sons do seu computador e das entradas do anfitrião/convidado, de volta para o seu telefone via Bluetooth para que o interlocutor ouça.
Você pode controlar o nível de áudio do Bluetooth em Vocaster Hub, e no seu dispositivo conectado. Controle de nível em Vocaster Hub controla apenas o nível do Show Mix e não afetará o
Gravação de faixas Bluetooth L/R.
Nota
Vocaster Two Studio não é possível parear com fones de ouvido Bluetooth. Vocaster Two StudioO recurso Bluetooth é para transmitir áudio Bluetooth de um telefone para o Vocaster Two Studio e enviar áudio Bluetooth de volta para seu telefone para que seu convidado possa ouvi-lo.
Você pode interromper a conexão Bluetooth de três maneiras.
-
Pressione o botão Bluetooth
-
Desative o Bluetooth no seu dispositivo. Na próxima vez que você reativar o Bluetooth no seu dispositivo, ele se reconectará ao Vocaster.
-
Nas configurações de Bluetooth do seu dispositivo, selecione o Vocaster e escolha a opção Esquecer Dispositivo. (Observe que a descrição desta opção varia de acordo com o dispositivo.)

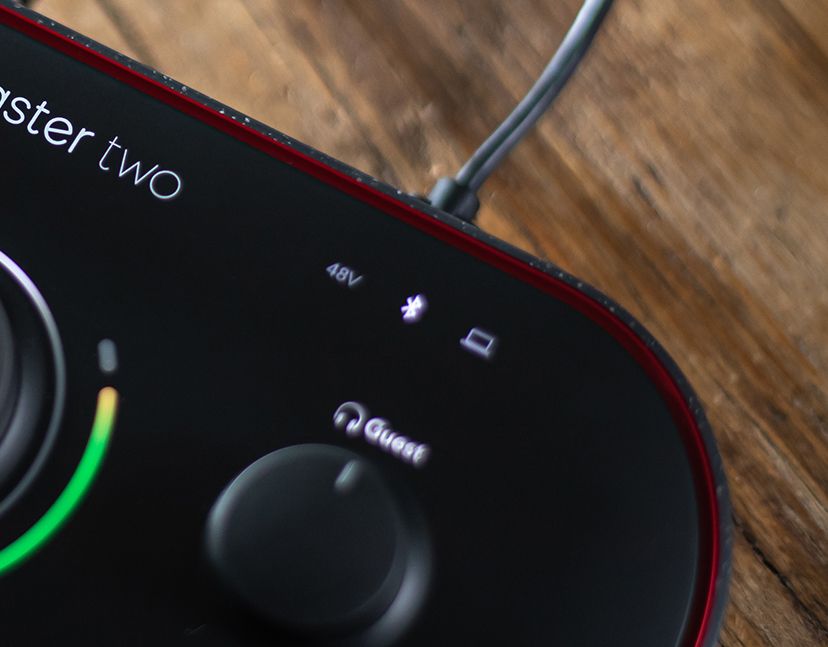

O que significam as cores do ícone do Bluetooth?
-
Cinza - Bluetooth desativado. Pressione o botão no painel traseiro para ativar o Bluetooth.
-
Laranja - O Bluetooth está ativado, mas não está conectado a um dispositivo. Se você já emparelhou seu dispositivo antes, certifique-se de que ele esteja com o Bluetooth ativado e dentro do alcance do Vocaster.
Se você não tiver pareado seu dispositivo Bluetooth anteriormente, siga as etapas acima para pareá-lo pela primeira vez.
-
Branco piscando - O Vocaster está em modo de pareamento. Para parear um dispositivo, comece a partir do passo 3 acima.
-
Vermelho - A conexão Bluetooth falhou. Pressione o botão para desativar o Bluetooth no seu Vocaster, reative o Bluetooth no seu dispositivo e repita os passos acima. Se o ícone do Bluetooth permanecer vermelho, entre em contato com nossa equipe de suporte.
-
Azul - O Vocaster foi pareado e o dispositivo está pronto para transmitir áudio para o Vocaster. Para desconectar, pressione o botão ou desative o Bluetooth no seu telefone/dispositivo.
Vocaster Two StudioÍcone Bluetooth do

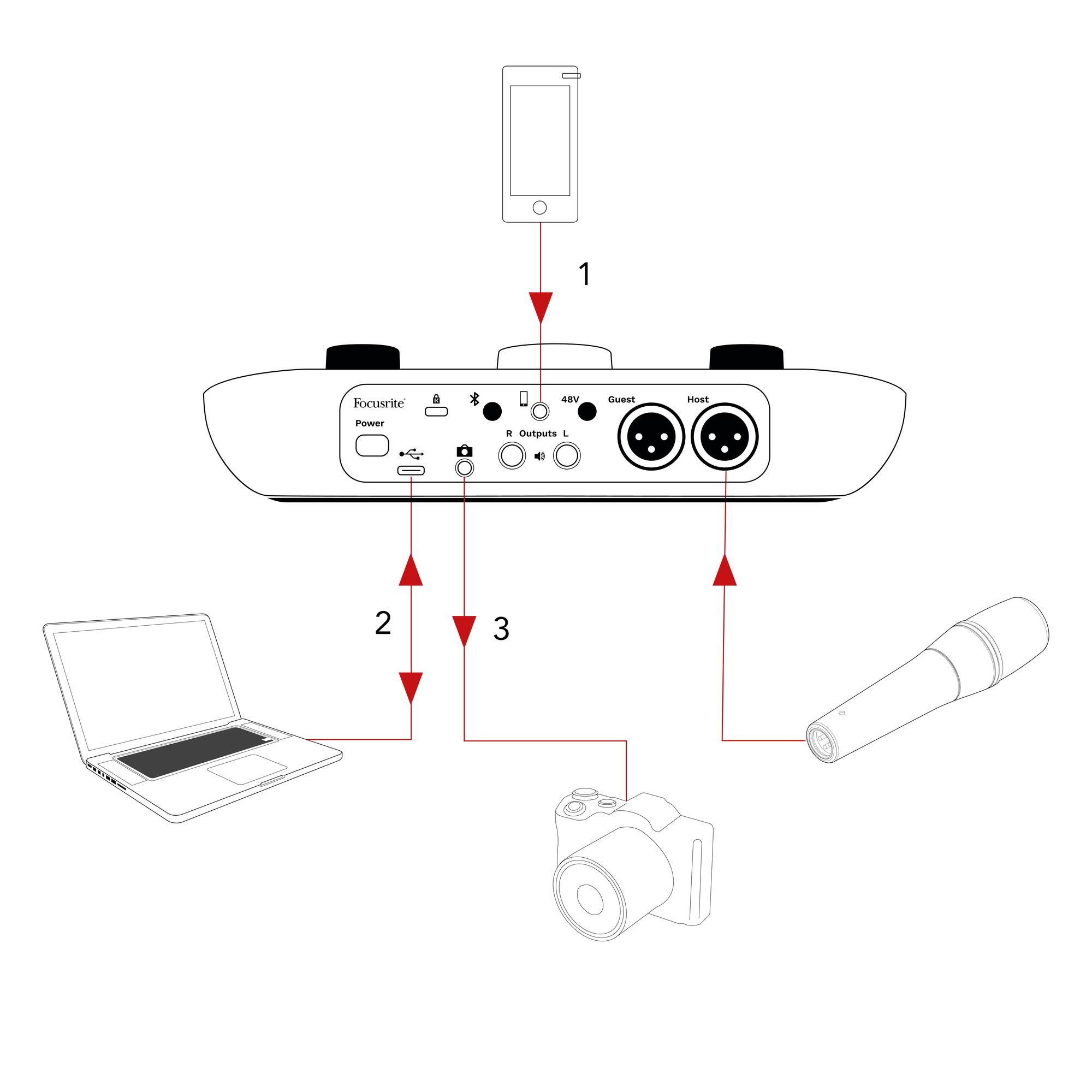

Se estiver trabalhando com vídeo, talvez você queira gravar seu áudio em uma câmera de vídeo.
Vocaster Two Studio possui um conector de saída dedicado para esta finalidade, o conector TRS de 3,5 mm no painel traseiro marcado com um ícone de câmera Você pode conectar esta saída à entrada de áudio/microfone da sua câmera usando um cabo jack-to-jack de 3,5 mm.
-
Voz do telefone.
-
Áudio de/para o computador.
-
Todo o áudio é roteado para a câmera.
Se a entrada da sua câmera usar um conector diferente, use um cabo adaptador adequado. Certifique-se de selecionar a fonte de áudio externa da câmera em vez do microfone interno.
A saída da câmera carrega a mesma mixagem que a saída de gravação USB e o que você ouve nos seus alto-falantes e fones de ouvido.
Você pode definir a mistura e os níveis que vão para a câmera usando os controles deslizantes em Vocaster Hubmisturador do 's.
