Painel Frontal
-
Entrada 1 Controle de ganho e Halo de ganho - O Controle de ganho ajusta o nível de entrada e o Halo de ganho mostra os níveis de ganho de entrada e do pré-amplificador para o conector ou a entrada de microfone XLR 1.
-
Tomada de entrada 1 Neutrik® de 6,35 mm (1/4”) - Aceita cabos de tomada mono não balanceados (TS) e mono balanceado (TRS) em nível de linha ou instrumento. Conectar um cabo aqui desabilita a entrada XLR correspondente.
-
Entrada 2 Controle de ganho e Halo de ganho - O Controle de ganho ajusta o nível de entrada e o Halo de ganho mostra os níveis de ganho de entrada e do pré-amplificador para o conector ou a entrada de microfone XLR 2.
-
Tomada de entrada 2 Neutrik® de 6,35 mm (1/4”) - Aceita cabos de tomada mono não balanceados (TS) e mono balanceado (TRS) em nível de linha ou instrumento. Conectar um cabo aqui desabilita a entrada XLR correspondente.
-
Botão Select (Selecionar) - Pressione para mover a seleção para o próximo pré-amplificador. Os outros botões mudam para controlar a entrada selecionada. O número do canal selecionado no momento acende em verde.
-
Botão 48V - Pressione para ligar a alimentação fantasma de 48V na entrada de microfone XLR para alimentar microfones condensadores.
Quando 48V está ligado, o Scarlett 2i2 aplica phantom power de 48V a ambas as entradas.
-
Botão Inst - Pressione para alternar a entrada de 6,35 mm (1/4") selecionada entre o nível de Linha ou de Instrumento.
-
Botão Auto - Pressione para iniciar o recurso Ganho automático (consulte Ganho automático ).
-
Botão Safe - Pressione para ativar o recurso Clip Safe para a sua entrada (consulte Safe ).
-
Botão Air - Pressione para ativar o modo AIR (consulte AIR ).
-
Controle de saída do alto-falante principal e medidor de nível de saída - Controle o nível indo para as saídas R e L, o medidor mostra o nível que está sendo enviado.
-
-
Botão Monitor

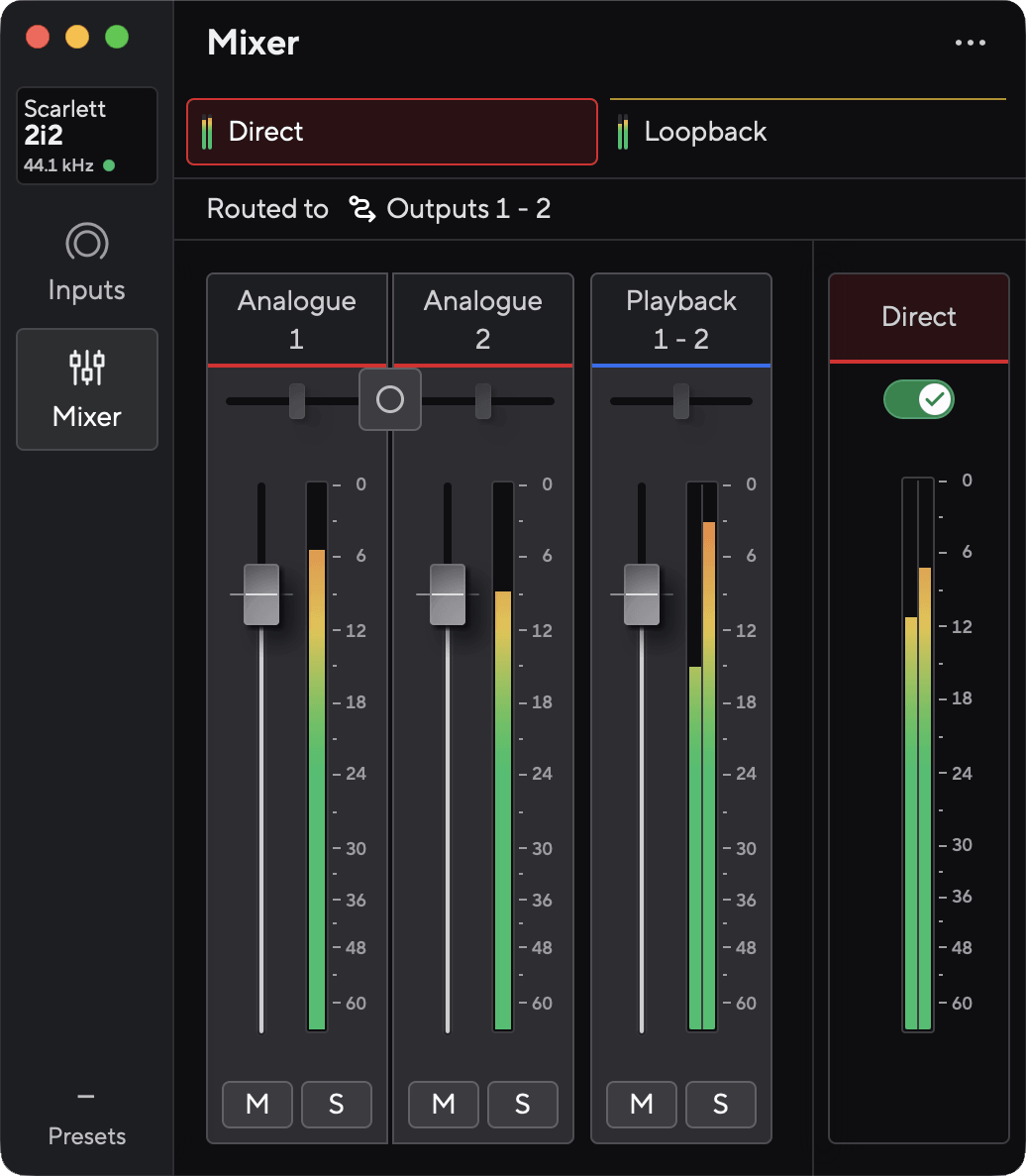

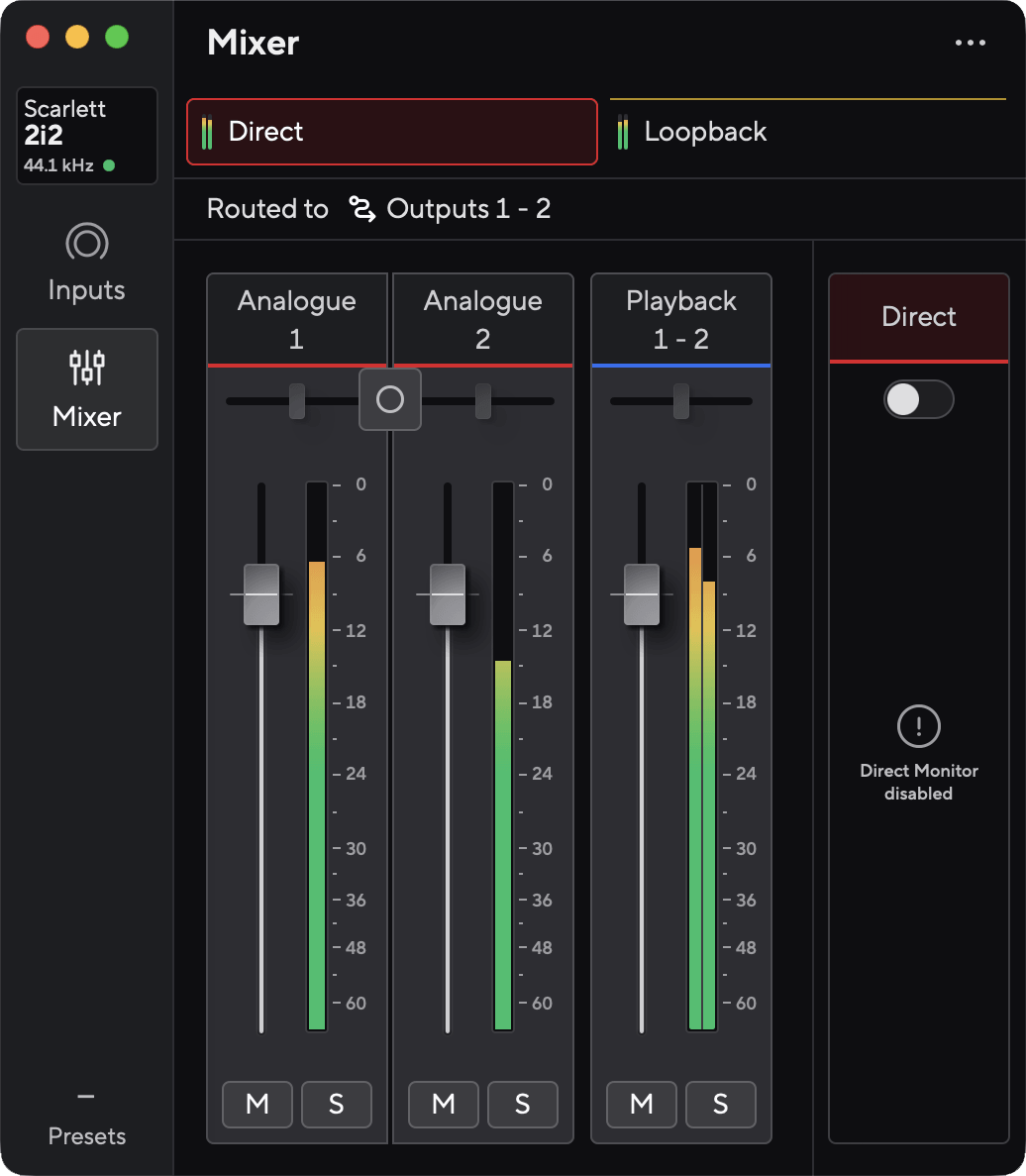

Direto - Pressione para alternar entre três configurações, Desligado (branco), Mono Ligado (verde Direto ) e Estéreo Ligado (
-
Controle de nível de fones de ouvido - Controle o nível enviado para seus fones de ouvido.
-
-

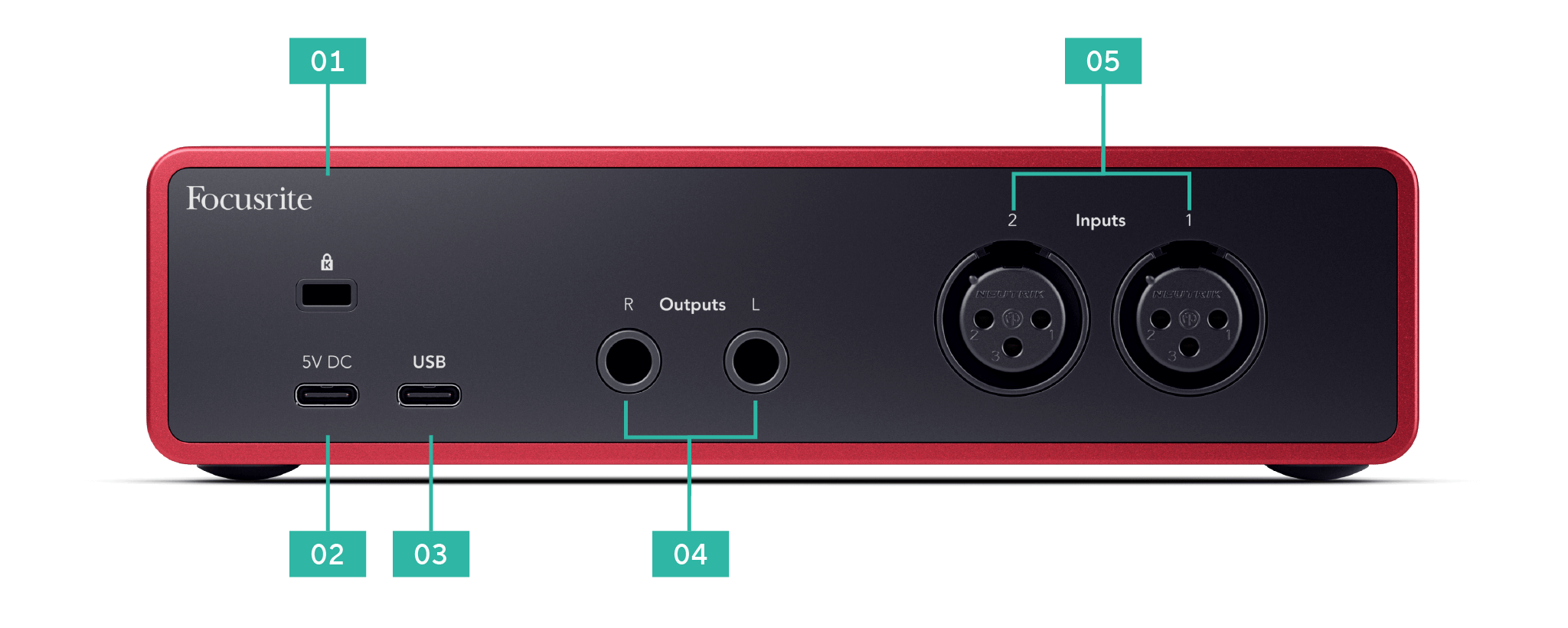

- Trava Kensington. Use uma para proteger seu Scarlett e prevenir furtos.
-

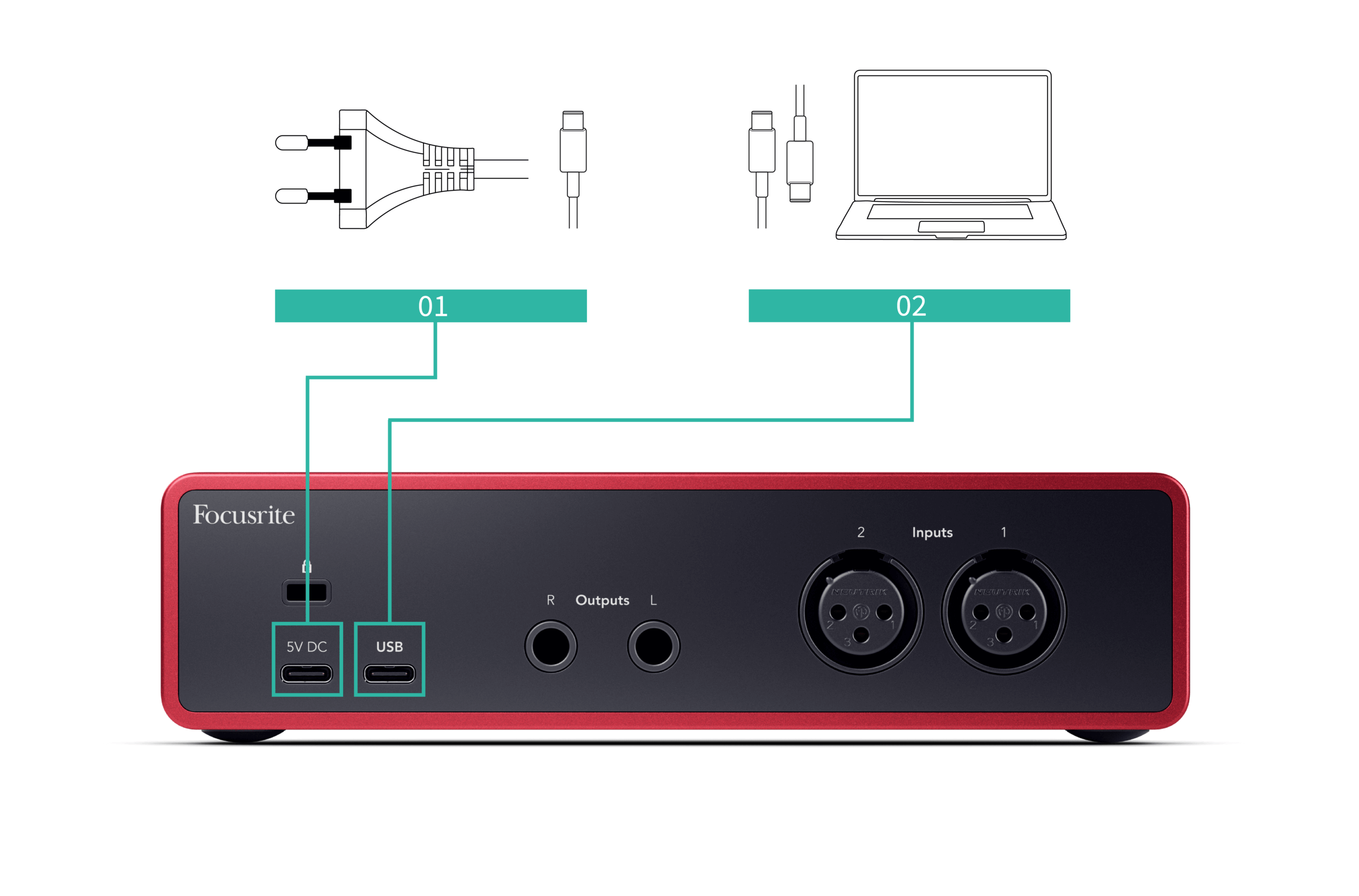

5V DC - um conector USB-C opcional para fornecer energia ao seu Scarlett 2i2 se o seu computador não puder fornecer energia USB-C de 1,5 A ao seu Scarlett 2i2.
-
USB - Conector USB-C para conectar o 2i2 4th Gen Studio Pack ao seu computador.
Com a maioria dos computadores, você pode transferir dados e alimentar o Scarlett usando apenas esta porta USB.
-
Saídas de alto-falante R e L - tomada de 6,35 mm (1/4") (TS ou TRS) para conectar seu Scarlett a alto-falantes ou amplificador. Recomendamos que você use cabos de tomada TRS de 6,35 mm (1/4") para conexões balanceadas.
-
Entradas 2 e 1 - conectores Neutrik® XLR de 3 pinos - 3 pinos para conectar seus microfones. Conectar algo à entrada de nível de linha correspondente desativa a entrada XLR.
Dica
A Scarlett 2i2 possui entradas XLR na parte traseira para microfones e entradas de tomada de 6,35 mm (1/4") na parte frontal para instrumentos ou dispositivos de nível de linha.
Usar a(s) entrada(s) da tomada do painel frontal desativa a entrada do microfone XLR. Se você não estiver obtendo som de sua(s) entrada(s) XLR, certifique-se de que nada esteja conectado às entradas da tomada do painel frontal.
Esta seção aborda todos os recursos do painel frontal da sua Scarlett 2i2, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
O ganho de entrada do pré-amplificador controla a quantidade de sinal que você está enviando para o seu computador e software de gravação.
É essencial definir um bom nível para o ganho de entrada do pré-amplificador para obter a melhor qualidade de gravação. Se o ganho de entrada do pré-amplificador for muito baixo, seu sinal ficará muito baixo e quando você tentar aumentar seu nível mais tarde, poderá ouvir ruído na gravação; se o ganho de entrada do pré-amplificador for muito alto, você pode "cortar" (clipar) a entrada e ouvir uma distorção severa em sua gravação.
Para aumentar o ganho de entrada, mova o controle de ganho no sentido horário, conforme você move o controle de ganho, o Halo de Ganho acende gradualmente no sentido horário para mostrar o nível de ganho. Este diagrama mostra o ganho em vários níveis:
-

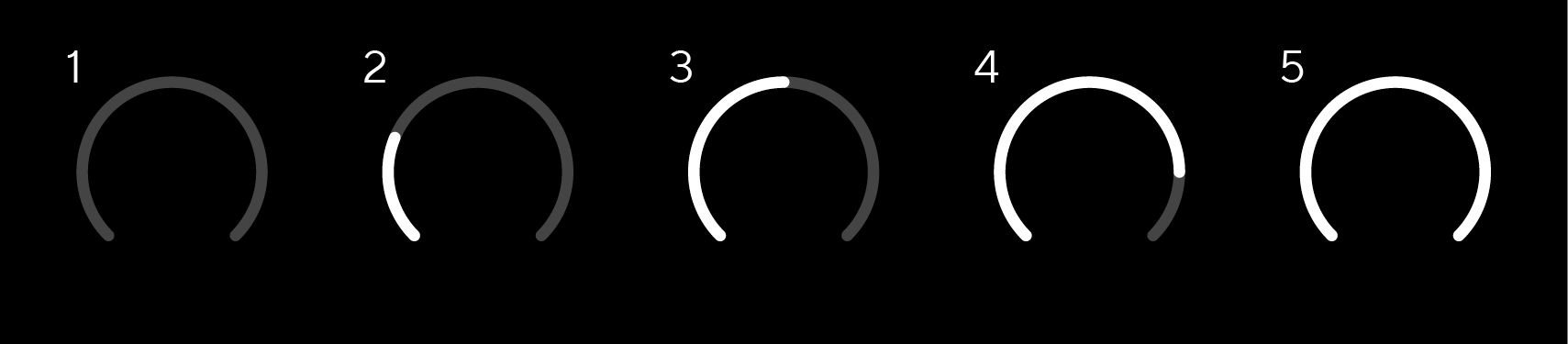

Sem ganho de entrada
-
25% de ganho de entrada
-
50% de ganho de entrada
-
75% de ganho de entrada
-
100% de ganho de entrada
Ao ajustar o ganho de entrada enquanto envia um sinal para o pré-amplificador, o anel se acende da mesma forma que acima, mas uma cor, verde, âmbar ou vermelha, mostra o nível que está entrando no seu computador. Pouco depois de você parar de ajustar o ganho, os medidores são revertidos para medidores de entrada (consulte Medição de entrada).
-

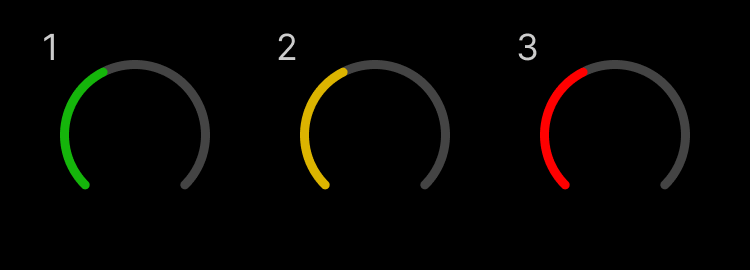

Ganho de 40%, o sinal está bom.
-
Ganho de 40%, sinal em pré-clip.
-
Ganho de 40%, sinal em clipping.
-
O verde mostra que o seu nível de sinal está bom.
-
Âmbar mostra que seu sinal é pré-clip, mais alto e é provável que você corte a entrada
-
Vermelho mostra que o seu sinal foi cortado, você deve reduzir o ganho.
Você também pode controlar o ganho do pré-amplificador remotamente usando o Focusrite Control 2.
Para ajustar o ganho do pré-amplificador no Focusrite Control 2:
-
Clique no botão virtual do canal que deseja ajustar ou use a tecla Tab para selecionar o controle de ganho do pré-amplificador.
-
Mova o mouse para cima e para baixo ou use as teclas de seta do teclado para aumentar ou diminuir o ganho (em incrementos de ±1 dB).
As imagens a seguir mostram o ganho do pré-amplificador nos níveis mínimo, médio e máximo.
|
Sem ganho de entrada |
50% de ganho |
100% de ganho |
Este vídeo ensina como controlar o ganho pelo Focusrite Control 2.
Quando não estiver movendo o controle de ganho de entrada, a medição de entrada usa todo o Halo de ganho. À medida que o sinal de entrada fica mais alto (p. ex., com um a ajuste de ganho de entrada mais alto), o Halo de ganho acende em verde e passa a âmbar antes de todo o Halo de ganho piscar em vermelho para mostrar que a entrada foi cortada (clipada).
Esse esquema mostra os medidores em diferentes níveis para mostrar o nível do sinal de entrada:
-
Nenhum sinal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - reduza o ganho de entrada para evitar distorção e clipping.
Dica
Se o sinal cortar, todo o halo de ganho acenderá em vermelho, isso garante que você possa ver o estado do clip de qualquer ângulo no painel frontal.
Da mesma forma que os medidores de entrada no painel frontal da sua Scarlett 2i2, você pode verificar o sinal de entrada nos medidores no Focusrite Control 2 para ajustar o ganho correto do pré-amplificador.

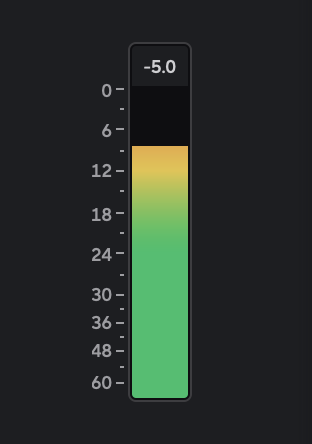

À medida que o sinal fica mais alto, o medidor no Focusrite Control 2 acende em verde e passa a âmbar (pré-clip).

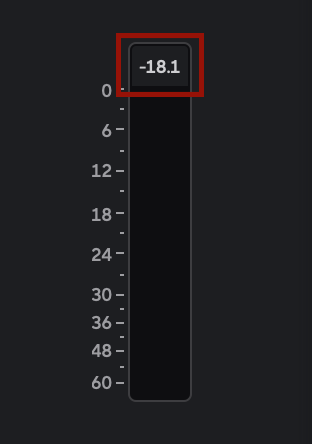

O indicador acima do medidor mostra o nível de pico (em -dBFS), o nível mais alto nessa faixa desde que você começou a monitorar a entrada. Ao passar o mouse sobre o medidor de nível de pico, você pode clicar para
Dica
Quando estiver gravando, o ideal é ter como objetivo um nível de pico de -12 dBFS. Isso garante que você tenha espaço suficiente (headroom) quando tiver gravado todas as suas faixas.
|

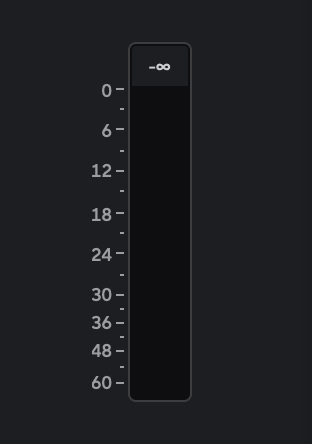

Aguardando um sinal de entrada. |

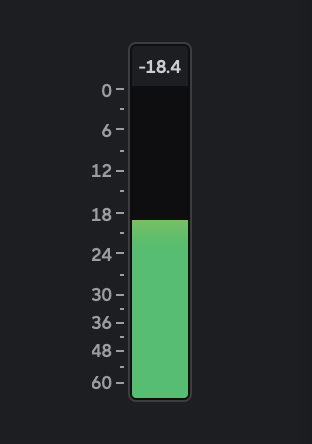

O sinal de entrada atingiu -18 dB. |
Clique para |

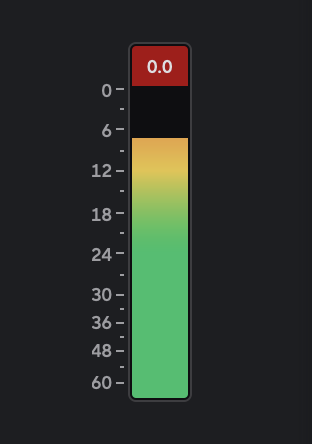

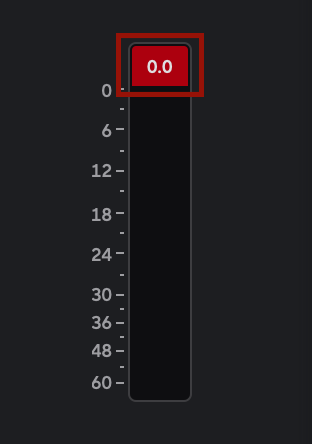

Ao sobrecarregar o pré-amplificador com muito sinal de entrada ou ao adicionar muito ganho, o medidor de nível de pico acende em vermelho. Passe o mouse sobre o medidor de nível de pico e clique para
|
A entrada foi cortada. |
Clique em |
Muitos controles do painel frontal em sua Scarlett 2i2 são compartilhados pelas entradas do pré-amplificador. O botão Select (Selecionar) move os controles do pré-amplificador para diferentes entradas.
Ao menos um pré-amplificador está sempre selecionado, e para mudar o(s) pré-amplificador(es) que os controles estão influenciando, pressione o botão Select (Selecionar). Ao fazer isso, o número do pré-amplificador recém-selecionado acende em verde e as luzes de configuração do pré-amplificador mudam para corresponder ao novo pré-amplificador.
Quando você liga a sua Scarlett 2i2, o último pré-amplificador selecionado antes de você desligá-lo permanece sendo o pré-amplificador selecionado.
Vincular pré-amplificadores permite controlar dois pré-amplificadores simultaneamente usando um conjunto de controles de pré-amplificador. Você pode combinar os controles de ganho para dois pré-amplificadores e habilitar outros controles de pré-amplificador. Isso é útil para gravação estéreo, por exemplo, um par de microfones, sintetizador estéreo ou teclado.
Quando você tiver feito o vínculo do pré-amplificador:
-
Ambos os números do pré-amplificador acendem em verde e os Halos de ganho acendem temporariamente em seu nível de pré-amplificador.
-
O nível de ganho do pré-amplificador é definido para o valor mais baixo do par recém-vinculado.
-
As configurações do pré-amplificador são herdadas do pré-amplificador selecionado atualmente, p. ex., o pré-amplificador 1 está selecionado, portanto, o pré-amplificador 2 herda as configurações Air , Safe e Inst do pré-amplificador 1.
-
A mudança de qualquer configuração de pré-amplificador altera o estado de ambos os pré-amplificadores.
-
Ajustar qualquer um dos controles de ganho altera o nível de ganho de ambos os pré-amplificadores e é mostrado em ambos os halos de ganho.
-
48V é desabilitado para ambos os pré-amplificadores.
Para desvincular os pré-amplificadores, mantenha o botão Select (Selecionar) pressionado por um segundo. Ao desvincular um par:
-
O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.
Para vincular pré-amplificadores no Focusrite Control 2, clique no botão de vinculação no canto superior direito da página de entradas . No pop-up você pode escolher quais entradas deseja vincular ou desvincular.
Ao vincular dois pré-amplificadores, o ícone de vínculo aparece na parte inferior de ambas as faixas de canal.
Quando se desvincula os pré-amplificadores:
-
O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em verde.
-
Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.
O 48V, também comumente chamado de “Phantom Power”, fornece 48 Volts do conector XLR da sua interface para dispositivos que precisam de energia elétrica para funcionar. O uso mais comum é fornecer energia para microfones condensadores, mas você também pode precisar de 48V para pré-amplificadores de microfone em linha, microfones dinâmicos ativos e caixas DI ativas.
Para ligar 48V:
-
Conecte seu microfone, ou outro dispositivo elétrico, a uma entrada XLR em sua interface usando um cabo XLR. Os 48V não são fornecidos às entradas de tomada de 6,35 mm (1/4").
-
Reduza o controle de ganho do pré-amplificador para evitar estalos e cliques indesejados.
-
Pressione o botão 48V (ou o botão de software correspondente)
O ícone 48V acende para indicar que está ativado.
O phantom power de 48V agora está sendo enviada para ambas as entradas XLR em seu Scarlett 2i2 e a quaisquer dispositivos conectados às entradas XLR.
Para habilitar 48V (Phantom Power) a partir do Focusrite Control 2, clique no botão na entrada em que deseja habilitá-lo. Isso é o mesmo que pressionar o botão 48V no painel frontal do 2i2.
|
Phantom Power desligado |
Phantom Power ligado |
Importante
Se você acidentalmente fornecer o phantom power de 48V para a entrada errada, a maioria dos microfones modernos de outros tipos, p. ex., dinâmicos ou de fita, não serão danificados, mas alguns microfones mais antigos podem ser. Se não tiver certeza, verifique o guia do usuário do seu microfone para garantir que é seguro usá-lo com o phantom power de 48V .
Se não tiver certeza, consulte o manual do usuário do seu microfone para confirmar se ele pode ser usado com o Phantom Power 48V.
O Inst , ou instrumento, altera a impedância e o nível de entrada das entradas de conector de 6,35 mm (1/4") no seu Scarlett de modo que as entradas funcionem melhor para um instrumento ou uma fonte de nível de linha. Listamos os valores de impedância de entrada na seção Especificações . Se não ativar a opção Inst e conectar uma guitarra elétrica, o som resultante poderá ser turvo e silencioso se comparado ao som com o Inst ativado.
O botão Inst (Instrumento) afeta apenas a entrada de linha de 6,35 mm (1/4") do canal selecionado, tanto a entrada 1 quanto a entrada 2. Ele muda de uma entrada adequada para dispositivos de nível de linha para uma entrada mais adequada para dispositivos de nível de instrumento.
Para ativar ou desativar o modo de instrumento para a entrada de tomada de 6,35 mm (1/4"), selecione o canal e pressione o botão Inst uma vez. A cor verde indica que Inst está ativado e a cor branca indica que Inst está desativado. Ao ativar o Inst e conectar uma tomada à sua Scarlett, o ganho mínimo da entrada é alterado para +7 dB.
Nota
Quando a luz Inst está branca, a entrada da tomada de 6,35 mm está no nível de linha.
Quando Inst está ativado (verde), é possível conectar dispositivos de nível de instrumento às entradas de 1/4", como, mas não limitado a:
-
Guitarras elétricas ou eletroacústicas diretamente e via pedais de efeitos.
-
Baixos elétricos
-
Instrumentos acústicos com captadores, como violinos, contrabaixos, etc.
Quando Inst está desativado (branco), você pode conectar dispositivos de nível de linha às entradas de 6,35 mm (1/4"), como, mas não limitado a:
-
Sintetizadores
-
Teclados
-
Baterias eletrônicas
-
Pré-amplificadores de microfone externo
Para mudar as entradas 1 ou 2 entre instrumento e linha no Focusrite Control 2, clique uma vez no botão Inst .
|
Linha |
Instrumento |
Nota
Quando você alterna entre Inst e Linha, o ganho permanece no último nível ajustado.
O Ganho automático lhe permite enviar um sinal para o seu 2i2 4th Gen Studio Pack (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
Para usar o ganho automático:
-
Pressione o botão Select (Selecionar) para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão branco Auto na sua Escarlate ou no botão de software correspondente.
O ícone Auto fica verde por dez segundos. O Halo de ganho correspondente se transforma em um cronômetro de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o 2i2 exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.
Se o Ganho automático falhar, o Halo de ganho se acenderá em vermelho. Para mais informações, consulte a seção O Halo de ganho ficou vermelho .
Nota
O Ganho automático da Scarlett garante que seus níveis sejam ajustados corretamente, não apenas usando o sinal de entrada, mas também considerando os fatores:
-
Piso de ruído do pré-amplificador.
-
Silêncio digital.
-
Crosstalk entre canais.
-
Batidas ou batidas indesejadas em seus microfones.
Este vídeo ensina como usar o Ganho Automático em Focusrite Control 2.
Para usar o Ganho automático no Focusrite Control 2:
-
Clique no botão Auto Gain (Ganho automático) no Focusrite Control 2.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
O processo de Ganho Automático é iniciado e o Halo de Ganho do software se transforma em um cronômetro de contagem regressiva.

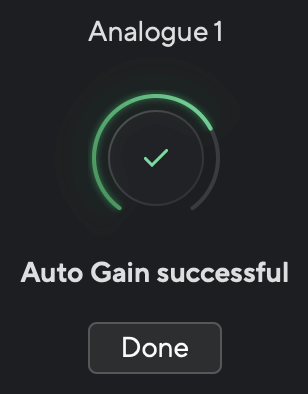

Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o 2i2 exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.
Se o sinal de entrada não for adequado para Ganho Automático (por exemplo, nenhum sinal), após dez segundos, o Ganho Automático para e o Halo de Ganho acende em vermelho por um segundo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
|
Halo de ganho de hardware |
O Ganho automático não foi bem-sucedido |
Isso pode ocorrer com todos os sinais inutilizáveis, incluindo a ausência de sinal, sinais muito baixos e sinais muito altos. Se você vir essa mensagem de erro, tente o seguinte:
-
Certifique-se de ter conectado a fonte à entrada correta.
-
Para microfones condensadores, ative o 48V (Phantom Power).
-
Certifique-se de estar produzindo som enquanto o Ganho automático estiver em execução.
-
Certifique-se de que o sinal não esteja muito alto.
-
Caso esteja usando as entradas XLR para um dispositivo de nível de linha (sintetizadores, teclados, modeladores de amplificador), utilize as entradas de tomada.
-
Reduza a saída do dispositivo conectado.
-
-
Se o sinal estiver muito baixo, aumente o ganho em 25–50% antes de ativar o Ganho automático.
Nota
Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
O Ganho automático lhe permite enviar um sinal para o seu 2i2 4th Gen Studio Pack (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
O Ganho automático multicanal inicia o processo de Ganho automático para todos os canais de pré-amplificador na sua interface. Isso é particularmente interessante para ajustar rapidamente os níveis em situações em que você está usando vários canais ao mesmo tempo, por exemplo:
-
Definição de níveis para si mesmo se estiver tocando guitarra e cantando ao mesmo tempo.
-
Definição de níveis para um baterista quando você dispor de vários microfones no kit de bateria.
-
Definição de níveis para uma banda em que todos gravam "ao vivo" juntos.
Para iniciar o processo de Ganho automático multicanal:
-
Mantenha o botão Auto pressionado por dois segundos.
O ícone Auto oscila entre desligado e verde por dez segundos, e os Halos de ganho de todos os canais se transformam em cronômetros de contagem regressiva de dez segundos.
-
Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.
Se o Ganho automático for bem-sucedido, os Halos de ganho se acenderão em verde antes que o valor do ganho seja indicado nos Halos de ganho por um segundo. O ganho agora está ajustado em um bom nível para a sua gravação.
Nota
Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.
Você também pode executar o Ganho automático multicanal em Focusrite Control 2. Para isso:
Para fazer isso:
-
Abra Focusrite Control 2 e acesse a guia Inputs (Entradas).
-
Clique na seta suspensa à direita do botão Ganho automático usual.
-
Escolha (Ganho automático em ambos) (Ganho automático em todos).
Assim que o Ganho automático for concluído, Focusrite Control 2 mostrará os canais que foram definidos e seus novos níveis de ganho:
Ao iniciar o Ganho Automático no seu 2i2, você precisa emitir um som para que a entrada ajuste o nível correto. Se precisar de um momento para chegar ao microfone ou instrumento, você pode usar a contagem regressiva do Ganho Automático para adicionar um atraso antes do início do Ganho Automático.
Para ativar a contagem regressiva do Ganho Automático:
-
Acesse a guia Entradas de Focusrite Control 2.
-
Clique no botão Ganho Automático na parte superior da guia Entradas de Focusrite Control 2.
-
Clique para selecionar um valor para a contagem regressiva do Ganho Automático:
-
Desativado
-
5 segundos
-
10 segundos
-
20 segundos
-
30 segundos
-
Quando a contagem regressiva do Ganho Automático estiver ativada, o pequeno ícone de cronômetro na parte superior da guia Entradas de Focusrite Control 2 mostrará o valor atual da contagem regressiva do Ganho Automático em segundos.
O Alvo do Ganho Automático permite escolher o nível desejado para o sinal após executar o Ganho Automático.
Você pode definir o Alvo do Ganho Automático na guia Dispositivo, em Preferências de Focusrite Control 2.
O Ganho automático lhe permite enviar um sinal para o seu 2i2 4th Gen Studio Pack (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o Scarlett defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.
Por padrão, o Ganho Automático busca ajustar o nível do sinal para -18 dB — isso oferece headroom suficiente para adicionar efeitos e gravar várias faixas sem comprometer o headroom da mixagem inteira.
Você pode ajustar o nível-alvo do Ganho Automático se for menos provável que você fique sem headroom, por exemplo, ao gravar menos faixas, usar a interface em chamadas de vídeo ou fazer streaming.
Você pode definir o Alvo do Ganho Automático para os seguintes níveis
-
-6 dB
-
-12 dB
-
-18 dB
O botão Safe aplica o Clipe Safe, que ajusta automaticamente o ganho do pré-amplificador se houver risco de clipping.
O clipping ocorre quando seu ganho é muito alto para o som que está sendo gravado e sua entrada sobrecarrega o pré-amplificador. Um sintoma de clipping é a distorção do pré-amplificador, que geralmente é desagradável e pode arruinar uma gravação. O Clip Safe ajuda a evitar isso, portanto, se sua entrada chegar perto do corte, o Clip Safe reduz o ganho do pré-amplificador, para que você não precise regravar sua tomada.
Nota
O Clip Safe está disponível apenas em até 96 kHz, você não pode usá-lo em taxas de amostragem de banda quádrupla (176,4 kHz e 192 kHz). O LED Safe acende em vermelho para mostrar quando não está disponível.
Para ativar o Clip Safe :
-
Pressione o botão Select (Selecionar) para mover os controles do pré-amplificador para o pré-amplificador correto.
-
Pressione o botão Safe na interface ou no botão de software correspondente.
Quando você ativa o Safe, o ícone Safe acende em verde.
Quando você possui duas entradas selecionadas usando a vinculação do pré-amplificador, o Safe é aplicado a ambos os pré-amplificadores.
Dica
Quando você habilita o Clip Safe, sua Scarlett monitora continuamente seus sinais de entrada, até 96.000 vezes por segundo, e por meio de uma combinação de ajuste de pré-amplificador analógico e DSP, o Clip Safe reduz significativamente o risco de clipping.
O Air permite que você altere o som do pré-amplificador da Scarlett com dois modos diferentes; Air Presence ou Air Presence e Harmonic Drive. O Air afeta as entradas de microfone, linha e instrumento.
O ar afeta as entradas de microfone, linha e instrumento.
Para ativar o Air, selecione sua entrada, pressione o botão Air uma vez para Air Presence, novamente para Air Presence e Harmonic Drive, e novamente para desligar. O LED Air muda de cor para mostrar qual modo você selecionou:
|
Modo |
Descrição |
Notas |
|---|---|---|
|
Desligado |
O pré-amplificador está limpo |
|
|
Air Presence |
Um circuito analógico dá um impulso de presença às suas fontes. |
|
|
Air Presence e Harmonic Drive |
Adiciona harmônicos, além do circuito Air analógico. |
Disponível apenas em até 96 kHz |
Para ativar o Air de Focusrite Control 2 clique no botão. Isso é o mesmo que pressionar o botão no 2i2painel frontal.
|
Air desligado |
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Ao clicar no botão Air do Focusrite Control 2, é ativado o último modo Air selecionado. Para mudar o modo Air selecionado (Presence ou Presence and Drive), clique na seta para exibir o menu suspenso.
|
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Nota
Air Presence e Drive está disponível apenas em até 96 kHz, você não pode usá-lo em taxas de amostragem de banda quádrupla (176,4 kHz e 192 kHz).
O controle Output (Saída) e o medidor de nível de saída estão relacionados aos sinais direcionados para as saídas 1 e 2 na parte traseira da sua Scarlett 2i2, as saídas que geralmente são conectadas aos alto-falantes de monitoramento.
O controle Output (Saída) ajusta o nível nas saídas do nada (totalmente no sentido anti-horário) para a saída de escala total (totalmente no sentido horário).
O medidor de nível de saída em torno do controle de nível de saída é um medidor pré-fade (que não é afetado pela posição do controle) para mostrar o nível de sinal proveniente do computador.
Nota
Em determinadas ocasiões, você ainda poderá ouvir o som de seus monitores quando o controle Output (Saída) estiver totalmente no sentido anti-horário:
-
Diminua o controle Output (Saída) de sua interface e o controle de nível de seus monitores.
-
Gire o controle Output (Saída) até o máximo (ou quase no máximo).
-
Reproduza o som de seu sistema.
-
Aumente os controles de nível dos monitores até o nível estar mais alto do que o necessário.
Não será mais possível ouvir o som quando o controle Output (Saída) estiver no mínimo. Você também tem mais controle sobre o nível com a faixa completa do controle Output . Ao ajustá-lo um pouco abaixo do máximo, você também terá um pouco mais de volume se precisar ou quiser ouvir sons em um nível mais alto do que o normal.
Direct Monitor permite que você ouça os sinais que entram nas entradas da sua interface sem que eles passem pelo seu computador. Isso significa que você ouve as entradas sem qualquer latência e sem efeitos.
Você pode querer usar o Direct Monitoring por dois motivos:
-
Você está experimentando latência ou um atraso entre emitir um som e ouvi-lo de volta do software. Ao silenciar as entradas do software e ativar o Direct Monitor, você não ouve mais a latência.
-
Você quer ouvir o sinal limpo e não afetado entrando no seu Scarlett, em vez de ouvir a saída do software, que pode ter efeitos e plug-ins alterando a maneira como sua fonte soa.
Quando o Direct Monitor está desligado, o ícone acende em branco. O Scarlett 2i2 tem duas configurações diferentes do Direct Monitor, mono e estéreo, para habilitar o Direct Monitor:
-
Pressione o botão
-
Pressione o botão
Nota
Se você estiver ouvindo o sinal duas vezes ou obtendo um som duplicado ou levemente desfasado, é provável que o Direct Monitor esteja ativado e você esteja ouvindo o som de volta do software. Você também pode:
-
Silenciar a faixa que você está gravando em seu software DAW.
-
Desligar o Direct Monitor e ouvir apenas o som vindo do seu software DAW.
De Focusrite Control 2 você pode ativar e ajustar o mix Direct Monitor para equilibrar suas entradas com os canais de reprodução do seu software.
Para ativar o monitor direto, clique na aba Mixer em Focusrite Control 2 e clique no controle do monitor direto no painel à direita. O controle acende verde e o indicador Direct acende verde no painel frontal do 2i2.
|
Monitor direto desligado |
Monitor direto ativado |
Para ajustar sua mixagem Direct Monitor:
-
Abrir Focusrite Control 2.
-
Clique na aba mixer.
-
Use os canais do mixer (faders, botões Mute e Solo) para ajustar os níveis para Analogue 1, Analogue 2 e Playback 1-2.
O medidor final abaixo Monitor direto mostra o nível combinado que vai para as saídas de monitor e fone de ouvido.

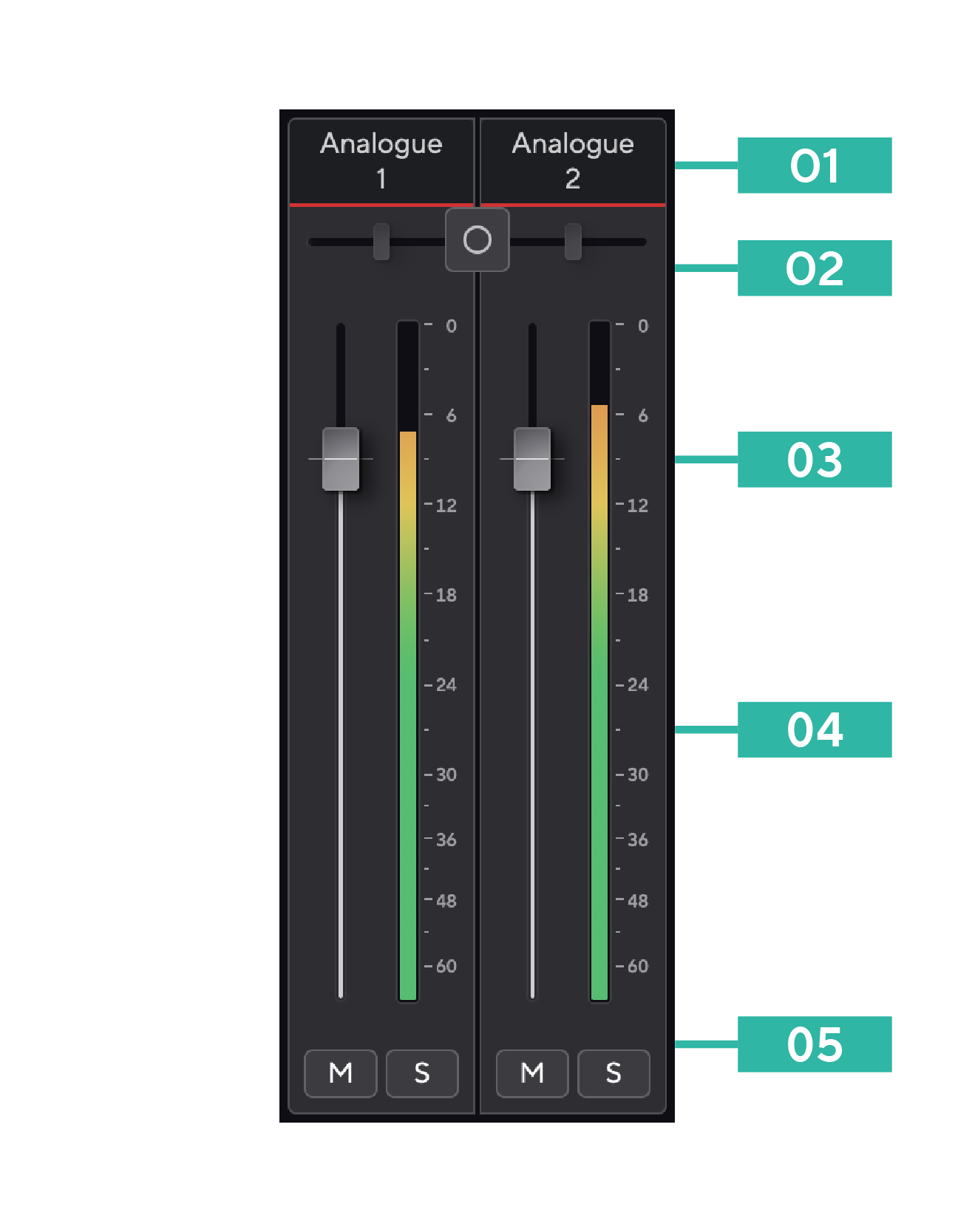

Cada canal do mixer tem várias funções.
-
Nome do canal de mixagem
Aqui aparece o nome da entrada do mixer. Para editar o nome, clique na caixa de texto e digite. Você pode usar a tecla Tab do teclado para alternar rapidamente entre os canais.
-
Chave Estéreo/Mono e Frigideira
O botão Direct Monitor Mode entre os canais altera o modo de monitor direto entre mono
e estéreo
.
Os indicadores Pan em ambos os lados mostram onde o canal é panoramizado na mixagem de monitor direto. O pan não é editável e tem dois estados dependendo do Direct Monitor selecionado, centro (mono) totalmente à esquerda e totalmente à direita (estéreo).
-
Fader
O Fader ajusta o nível que vai para o seu destino Mix. Alt, opção ⌥ ou clique duas vezes para redefinir.
Os faders não têm efeito nas fontes que você está gravando no momento.
-
Medidor
Aqui aparece o nível do canal, em dBFS. verde indica um bom nível, enquanto âmbar significa que o nível está muito alto.
Você verá dois medidores para os canais estéreo, um para cada lado, esquerdo e direito.
O medidor mostra o nível pós-fader, a configuração do fader afetará o medidor.
-
Mute e Solo
Mute (Silenciar) - Clique no botão Mute
para silenciar o canal na mixagem. O botão Mute acende em azul
quando ativado. Você pode silenciar vários canais simultaneamente.
Solo - Clique no botão Solo
para colocar a faixa em solo, silenciando todos os demais canais da mixagem. O botão Solo acende em amarelo
quando ativado. A ativação de Solo em vários canais silencia todos os canais sem Solo ativado, ou seja, você ouvirá todos os canais Solo.
Ao ativar tanto Mute (Silenciar) quanto Solo, a última opção selecionada terá prioridade.
A saída de fone de ouvido é uma tomada TRS de 6,35 mm (¼”). Muitos fones de ouvido têm uma tomada TRS de 3,5 mm, para conectá-los ao seu Scarlett 2i2 você deve usar um adaptador TRS de 6,35 mm para 3,5 mm.
O controle acima da saída de fone de ouvido controla o nível que vai para seus fones de ouvido.
Alguns fones de ouvido de alta impedância podem ser silenciosos quando usados com um Scarlett 2i2, recomendamos o uso de fones de ouvido com impedância de até 300Ω.
Nota
Alguns fones de ouvido e adaptadores de tomada podem ter conectores TS ou TRRS, por exemplo, se tiverem um microfone ou controle de volume embutido no cabo. É improvável que esses fones de ouvido funcionem corretamente. Se estiver com problemas, use fones de ouvido e um adaptador de tomada com conectores de tomada TRS.
Esta seção aborda todos os recursos do painel traseiro da sua Scarlett 2i2, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
Porta 5V DC
Com a maioria dos computadores, você não precisará usar a porta 5V DC . No entanto, se as portas USB do seu computador não puderem fornecer 900mA, incluímos uma porta 5V DC para que seu Scarlett possa ser alimentado pela rede elétrica usando uma fonte de alimentação USB.
O Scarlett 2i2 consome uma grande quantidade de energia. Em algumas situações de alta potência, como ao tocar fones de ouvido em alto volume, as portas USB de alguns computadores podem não ser capazes de fornecer energia suficiente e seu Scarlett 2i2 pode desconectar ou o ícone USB pisca em vermelho.
Se você tiver esse comportamento, recomendamos que você use uma fonte de alimentação principal para alimentar seu Scarlett através da porta 5V DC .
Porta USB
A porta USB Type-C identificada como USB serve para conectar o seu 2i2 4th Gen Studio Pack ao computador.
A conexão com seu computador fornece energia USB, comunicação de áudio bidirecional e uma conexão para Focusrite Control 2.
O ícone USB pisca em vermelho
Se o ícone USB piscar em vermelho, isso significa que a Scarlett 2i2 não está recebendo energia suficiente.
Para resolver esse problema:
-
Certifique-se de estar usando o cabo USB original fornecido com o seu Scarlett.
-
Teste uma porta USB diferente no computador e verifique se a conexão ocorre diretamente no computador e não por meio de um hub USB.
-
Se necessário, use a segunda porta 5V DC na parte traseira do Scarlett 2i2.Conecte um segundo cabo USB de uma PSU USB separada. Certifique-se de não conectar o adaptador de energia enquanto estiver reproduzindo o áudio.
As saídas 1 e 2 são saídas de nível de linha para conectar a sua Scarlett 2i2 a um amplificador ou a monitores ativos. As saídas são saídas de tomada TRS de 1/4“ balanceadas, que podem ser usadas com cabos de tomada TRS balanceados ou TS não balanceados e conectadas a alto-falantes com entradas de tomada de 1/4”, RCA ou XLR.
O botão giratório Output (Saída) do painel frontal da Scarlett 2i2 controla o nível enviado para as saídas 1 e 2 .
Nota
É possível usar conexões não balanceadas, como conectores TS de 6,35 mm ou cabos de conector para RCA, mas não recomendamos isso. O uso de conexões não balanceadas pode significar que será possível ouvir interferências nos seus monitores.
Se ouvir um ruído estático, estalos ou qualquer outro ruído nos monitores, mesmo quando nenhum som estiver sendo reproduzido, certifique-se de que esteja sempre usando conexões balanceadas.
Os conectores XLR de 3 pinos Input foram projetados para aceitar sinais de nível de microfone.
Você pode controlar o nível do microfone usando o controle de ganho de entrada correspondente no painel frontal. O phantom power de 48V também está disponível se você estiver usando um microfone condensador. Você pode ativar o phantom power usando o botão 48V do painel frontal.
Dica
A Scarlett 2i2 possui entradas XLR na parte traseira para microfones e entradas de tomada de 6,35 mm (1/4") na parte frontal para instrumentos ou dispositivos de nível de linha.
Usar a(s) entrada(s) da tomada do painel frontal desativa a entrada do microfone XLR. Se você não estiver obtendo som de sua(s) entrada(s) XLR, certifique-se de que nada esteja conectado às entradas da tomada do painel frontal.
