Entrada 1 (nível de linha/instrumento) Controle de ganho e halo de ganho - O controle de ganho define o nível de entrada e o halo de ganho mostra o nível de entrada para a entrada de nível de linha/instrumento da tomada de 6,35 mm (1/4") no painel frontal.
-
Entrada 1 Nível de linha/tomada de instrumento 6,35mm (1/4") - aceita cabos de tomada mono (TS) e estéreo/balanceado (TRS) de 6,35mm (1/4") em nível de linha ou instrumento.
-
Interruptor Inst - Pressione para alternar a tomada de 6,35 mm (1/4"), entrada 1, entre linha ou nível de instrumento.
-
Controle de ganho de entrada 2 (microfone) e halo de ganho - O controle de ganho define o nível de entrada e o Halo de ganho mostra o nível de entrada para a entrada 2, o conector de microfone XLR no painel traseiro.
-
Botão 48V - Pressione para ligar o phantom power de 48V na entrada do microfone XLR para alimentar os microfones condensadores.
-
Botão Air - Pressione para ativar o modo AIR (consulte Air).
-
Controle de nível de saída do alto-falante - Controle o nível indo para as saídas R e L.
-
LED USB - Acende em verde quando a interface é reconhecida pelo seu computador, em branco se está conectada mas não é reconhecida e apagada se não está conectada.
-
Interruptor do monitor direto - Pressione para ativar e desativar o monitoramento direto (consulte o botão do monitor direto).
-
Controle de nível de fones de ouvido - Controle o nível enviado para seus fones de ouvido.
-
-
- Trava Kensington. Use uma para proteger seu Scarlett e prevenir furtos.
-
USB - Conector USB-C para conectar o Solo 4th Gen Studio Pack ao seu computador.
-
Saídas de alto-falante R e L - tomada de 6,35 mm (1/4") (TS ou TRS) para conectar seu Scarlett a alto-falantes ou amplificador. Recomendamos que você use cabos de tomada TRS de 6,35 mm (1/4") para conexões balanceadas.
-
Entrada XLR 2 - Conectores XLR de 3 pinos para conectar seus microfones.
Esta seção aborda todos os recursos do painel frontal da sua Scarlett Solo, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
O ganho de entrada do pré-amplificador controla a quantidade de sinal que você está enviando para o seu computador e software de gravação.
É essencial definir um bom nível para o ganho de entrada do pré-amplificador para obter a melhor qualidade de gravação. Se o ganho de entrada do pré-amplificador for muito baixo, seu sinal ficará muito baixo e quando você tentar aumentar seu nível mais tarde, poderá ouvir ruído na gravação; se o ganho de entrada do pré-amplificador for muito alto, você pode "cortar" (clipar) a entrada e ouvir uma distorção severa em sua gravação.
O Scarlett Solo tem dois controles de ganho analógico para pré-amplificador 1 (Linha/Inst) e pré-amplificador 2 (Microfone).
Para controlar o ganho de entrada, gire o controle de ganho do pré-amplificador que você está usando no sentido horário para aumentar o nível ou no sentido anti-horário para diminuir o nível.
Quando você envia um sinal para o seu pré-amplificador, o Halo de Ganho acende em verde, laranja ou vermelho para mostrar o nível do sinal indo para o seu computador.
-
O verde mostra que o seu nível de sinal está bom.
-
Âmbar mostra que seu sinal é pré-clip, mais alto e é provável que você corte a entrada
-
Vermelho mostra que o seu sinal foi cortado, você deve reduzir o ganho.
Esse esquema mostra os medidores em diferentes níveis para mostrar o nível do sinal de entrada:
-
Nenhum sinal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - reduza o ganho de entrada para evitar distorção e clipping.

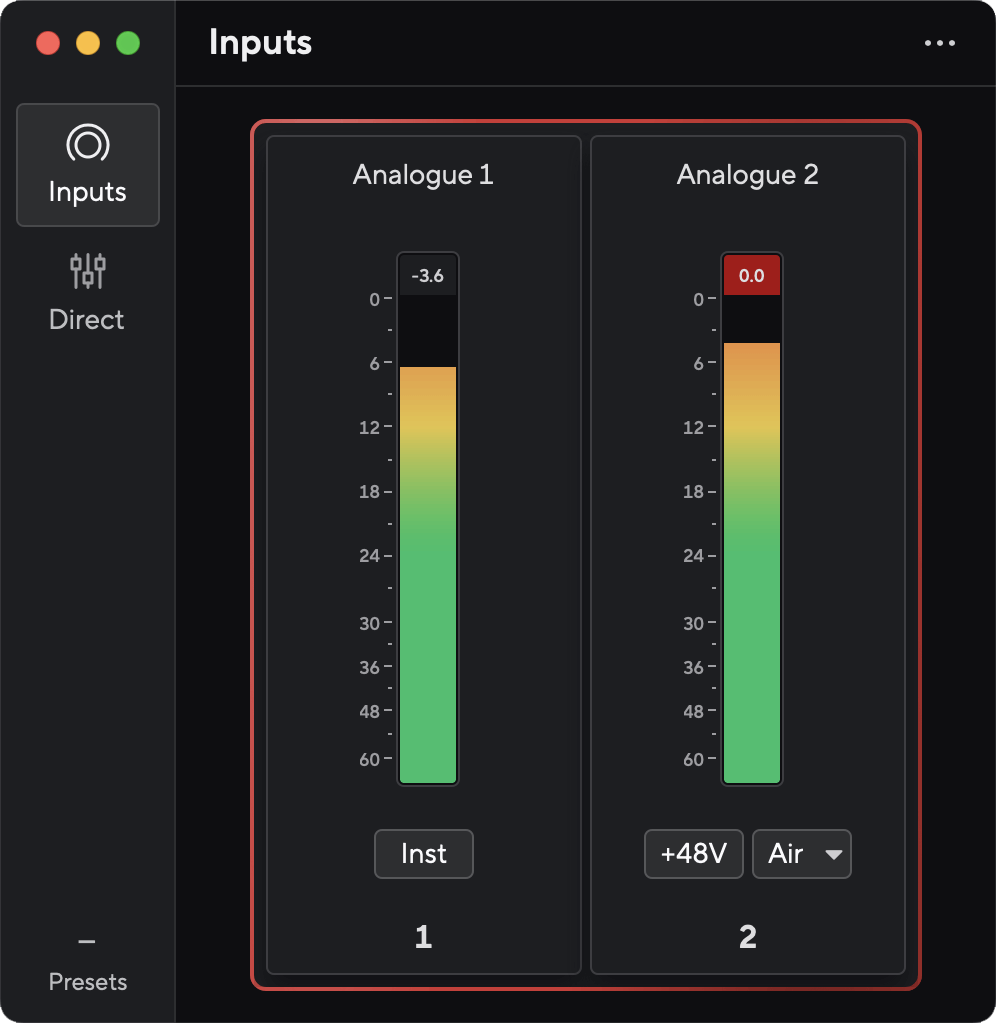

Da mesma forma que os medidores de entrada no painel frontal da sua Scarlett Solo, você pode verificar o sinal de entrada nos medidores no Focusrite Control 2 para ajustar o ganho correto do pré-amplificador.
À medida que o sinal fica mais alto, o medidor no Focusrite Control 2 acende em verde e passa a âmbar (pré-clip).
O indicador acima do medidor mostra o nível de pico (em -dBFS), o nível mais alto nessa faixa desde que você começou a monitorar a entrada. Ao passar o mouse sobre o medidor de nível de pico, você pode clicar para
|

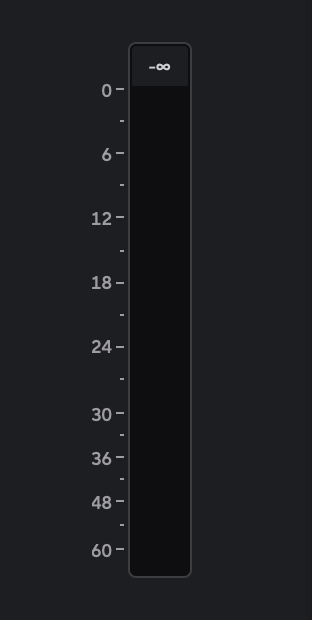

Aguardando um sinal de entrada. |

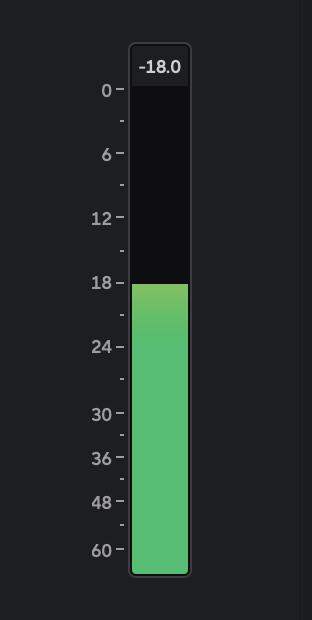

O sinal de entrada atingiu -18,5 dB. |
Clique para o medidor de nível de pico. |
Ao sobrecarregar o pré-amplificador com muito sinal de entrada ou ao adicionar muito ganho, o medidor de nível de pico acende em vermelho. Passe o mouse sobre o medidor de nível de pico e clique para
|

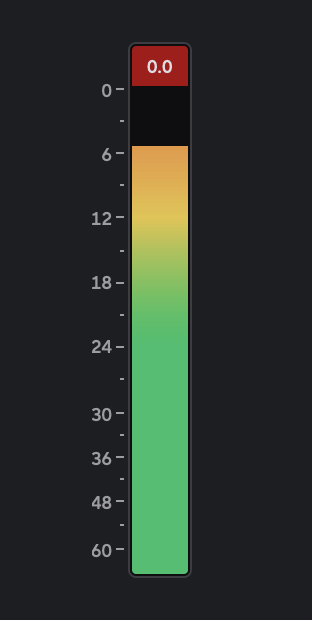

A entrada foi cortada. |
Clique para o medidor de nível de pico após o corte. |
O 48V, também comumente chamado de “Phantom Power”, fornece 48 Volts do conector XLR da sua interface para dispositivos que precisam de energia elétrica para funcionar. O uso mais comum é fornecer energia para microfones condensadores, mas você também pode precisar de 48V para pré-amplificadores de microfone em linha, microfones dinâmicos ativos e caixas DI ativas.
Para ligar 48V:
-
Conecte seu microfone ou outro dispositivo alimentado à entrada XLR em sua interface usando um cabo XLR. 48 V não é enviado para a entrada do conector de 6,35 mm (1/4").
-
Reduza o controle de ganho do pré-amplificador para evitar estalos e cliques indesejados.
-
Pressione o botão 48V (ou o botão de software correspondente)
48v fica verde para mostrar que está habilitado. O phantom power de 48V agora está sendo enviada para a entrada XLR do seu Scarlett e para qualquer dispositivo conectado à entrada XLR.
Para habilitar 48V (Phantom Power) a partir do Focusrite Control 2, clique no botão na entrada em que deseja habilitá-lo. Isso é o mesmo que pressionar o botão 48V no painel frontal do Solo.
|
Phantom Power desligado |
Phantom Power ligado |
Importante
Se você acidentalmente fornecer o phantom power de 48V para a entrada errada, a maioria dos microfones modernos de outros tipos, p. ex., dinâmicos ou de fita, não serão danificados, mas alguns microfones mais antigos podem ser. Se não tiver certeza, verifique o guia do usuário do seu microfone para garantir que é seguro usá-lo com o phantom power de 48V .
Se não tiver certeza, consulte o manual do usuário do seu microfone para confirmar se ele pode ser usado com o Phantom Power 48V.
O Inst , ou instrumento, altera a impedância e o nível de entrada das entradas de conector de 6,35 mm (1/4") no seu Scarlett de modo que as entradas funcionem melhor para um instrumento ou uma fonte de nível de linha. Listamos os valores de impedância de entrada na seção Especificações . Se não ativar a opção Inst e conectar uma guitarra elétrica, o som resultante poderá ser turvo e silencioso se comparado ao som com o Inst ativado.
O botão Inst (Instrumento) afeta apenas a entrada de linha de 6,35 mm (1/4") do canal selecionado, tanto a entrada 1 quanto a entrada 2. Ele muda de uma entrada adequada para dispositivos de nível de linha para uma entrada mais adequada para dispositivos de nível de instrumento.
Para ativar ou desativar o modo de instrumento para a entrada de tomada de 6,35 mm (1/4"), selecione o canal e pressione o botão Inst uma vez. A cor verde indica que Inst está ativado e a cor branca indica que Inst está desativado. Ao ativar o Inst e conectar uma tomada à sua Scarlett, o ganho mínimo da entrada é alterado para +7 dB.
Nota
Quando a luz Inst está branca, a entrada da tomada de 6,35 mm está no nível de linha.
Quando Inst está ativado (verde), é possível conectar dispositivos de nível de instrumento às entradas de 1/4", como, mas não limitado a:
-
Guitarras elétricas ou eletroacústicas diretamente e via pedais de efeitos.
-
Baixos elétricos
-
Instrumentos acústicos com captadores, como violinos, contrabaixos, etc.
Quando Inst está desativado (branco), você pode conectar dispositivos de nível de linha às entradas de 6,35 mm (1/4"), como, mas não limitado a:
-
Sintetizadores
-
Teclados
-
Baterias eletrônicas
-
Pré-amplificadores de microfone externo
Para mudar as entradas 1 ou 2 entre instrumento e linha no Focusrite Control 2, clique uma vez no botão Inst .
|
Linha |
Instrumento |
Nota
Quando você alterna entre Inst e Linha, o ganho permanece no último nível ajustado.
O Air permite que você altere o som do pré-amplificador da Scarlett com dois modos diferentes; Air Presence ou Air Presence e Harmonic Drive. O Air afeta as entradas de microfone, linha e instrumento.
O ar está disponível apenas para a entrada do microfone.
Para ativar o Air, selecione sua entrada, pressione o botão Air uma vez para Air Presence, novamente para Air Presence e Harmonic Drive, e novamente para desligar. O LED Air muda de cor para mostrar qual modo você selecionou:
|
Modo |
Descrição |
Notas |
|---|---|---|
|
Desligado |
O pré-amplificador está limpo |
|
|
Air Presence |
Um circuito analógico dá um impulso de presença às suas fontes. |
|
|
Air Presence e Harmonic Drive |
Adiciona harmônicos, além do circuito Air analógico. |
Disponível apenas em até 96 kHz |
Para ativar o Air de Focusrite Control 2 clique no botão. Isso é o mesmo que pressionar o botão no Solopainel frontal.
|
Air desligado |
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Ao clicar no botão Air do Focusrite Control 2, é ativado o último modo Air selecionado. Para mudar o modo Air selecionado (Presence ou Presence and Drive), clique na seta para exibir o menu suspenso.
|
Presença aérea selecionada |
Presença aérea e direção selecionadas |
Nota
Air Presence e Drive está disponível apenas em até 96 kHz, você não pode usá-lo em taxas de amostragem de banda quádrupla (176,4 kHz e 192 kHz).
A saída controla os sinais que vão para as duas primeiras saídas na parte de trás do seu Scarlett, as saídas que você conectaria com mais frequência aos alto-falantes.
O controle Output (Saída) ajusta o nível nas saídas do nada (totalmente no sentido anti-horário) para a saída de escala total (totalmente no sentido horário).
Calibração de saída do alto-falante
Em algumas ocasiões, você ainda pode ouvir o som dos alto-falantes do monitor quando o controle de saída está totalmente no sentido anti-horário, você pode ajustar os níveis do monitor para resolver isso:
-
Diminua o controle Output (Saída) de sua interface e o controle de nível de seus monitores.
-
Gire o controle Output (Saída) até o máximo (ou quase no máximo).
-
Reproduza o som de seu sistema.
-
Aumente os controles de nível dos monitores até o nível estar mais alto do que o necessário.
Não será mais possível ouvir o som quando o controle Output (Saída) estiver no mínimo. Você também tem mais controle sobre o nível com a faixa completa do controle Output . Ao ajustá-lo um pouco abaixo do máximo, você também terá um pouco mais de volume se precisar ou quiser ouvir sons em um nível mais alto do que o normal.
Monitor direto permite que você ouça os sinais conectados às entradas da sua interface sem que eles passem pelo seu computador. Isso significa que você ouvirá as entradas sem latência e sem efeitos.
Você pode usar o monitoramento direto se estiver percebendo latência ou atraso entre produzir um som e ouvi-lo no software, ou se quiser ouvir o sinal que entra no seu Solo, em vez de ouvi-lo após o processamento por software com efeitos e plug-ins que alteram o som.
Quando o monitor direto estiver desligado, o ícone Direto acende em branco, para ativar o monitoramento direto, pressione o botão Direto uma vez e o ícone Direto acende em verde.
|

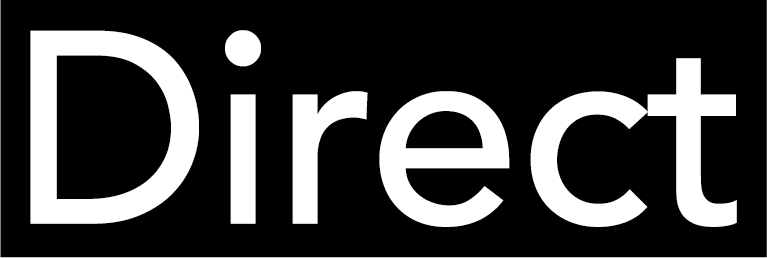

Monitor direto desligado. |

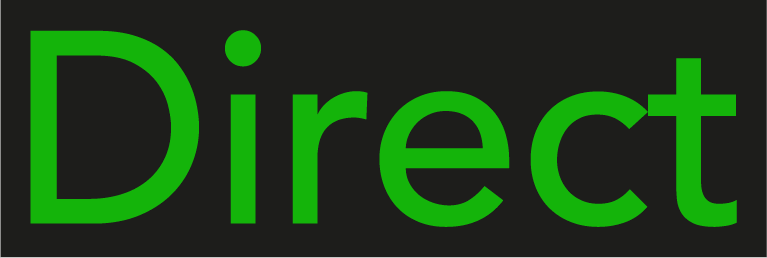

Monitor direto ativado. |
De Focusrite Control 2 você pode ativar e ajustar o mix Direct Monitor para equilibrar suas entradas com os canais de reprodução do seu software.
Para ativar o monitor direto, clique na aba Mixer em Focusrite Control 2 e clique no controle do monitor direto no painel à direita. O controle acende verde e o indicador Direct acende verde no painel frontal do Solo.
|
Monitor direto desligado |
Monitor direto ativado |
Para ajustar sua mixagem Direct Monitor:
-
Abrir Focusrite Control 2.
-
Clique na aba mixer.
-
Use os canais do mixer (faders, botões Mute e Solo) para ajustar os níveis para Analogue 1, Analogue 2 e Playback 1-2.
O medidor final abaixo Monitor direto mostra o nível combinado que vai para as saídas de monitor e fone de ouvido.
Cada canal do mixer tem várias funções.
-
Nome do canal de mixagem
Aqui aparece o nome da entrada do mixer. Para editar o nome, clique na caixa de texto e digite. Você pode usar a tecla Tab do teclado para alternar rapidamente entre os canais.
-
Fader
O Fader ajusta o nível que vai para o seu destino Mix. Alt, opção ⌥ ou clique duas vezes para redefinir.
Os faders não têm efeito nas fontes que você está gravando no momento.
-
Medidor
Aqui aparece o nível do canal, em dBFS. verde indica um bom nível, enquanto âmbar significa que o nível está muito alto.
Você verá dois medidores para os canais estéreo, um para cada lado, esquerdo e direito.
O medidor mostra o nível pós-fader, a configuração do fader afetará o medidor.
-
Mute e Solo
Mute (Silenciar) - Clique no botão Mute
para silenciar o canal na mixagem. O botão Mute acende em azul
quando ativado. Você pode silenciar vários canais simultaneamente.
Solo - Clique no botão Solo
para colocar a faixa em solo, silenciando todos os demais canais da mixagem. O botão Solo acende em amarelo
quando ativado. A ativação de Solo em vários canais silencia todos os canais sem Solo ativado, ou seja, você ouvirá todos os canais Solo.
Ao ativar tanto Mute (Silenciar) quanto Solo, a última opção selecionada terá prioridade.
A saída de fone de ouvido é uma tomada TRS de 6,35 mm (¼”). Muitos fones de ouvido têm uma tomada TRS de 3,5 mm, para conectá-los ao seu Scarlett Solo você deve usar um adaptador TRS de 6,35 mm para 3,5 mm.
O controle acima da saída de fone de ouvido controla o nível que vai para seus fones de ouvido.
Alguns fones de ouvido de alta impedância podem ser silenciosos quando usados com um Scarlett Solo, recomendamos o uso de fones de ouvido com impedância de até 300Ω.
Nota
Alguns fones de ouvido e adaptadores de tomada podem ter conectores TS ou TRRS, por exemplo, se tiverem um microfone ou controle de volume embutido no cabo. É improvável que esses fones de ouvido funcionem corretamente. Se estiver com problemas, use fones de ouvido e um adaptador de tomada com conectores de tomada TRS.
Esta seção aborda todos os recursos do painel traseiro da sua Scarlett Solo, suas funções, como você pode usá-los e como eles funcionam no Focusrite Control 2.
Porta USB
A porta USB Type-C identificada como USB serve para conectar o seu Solo 4th Gen Studio Pack ao computador.
A conexão com seu computador fornece energia USB, comunicação de áudio bidirecional e uma conexão para Focusrite Control 2.
O ícone USB pisca em vermelho
Se o ícone USB piscar em vermelho, isso significa que a Scarlett Solo não está recebendo energia suficiente.
Para resolver esse problema:
-
Certifique-se de estar usando o cabo USB original fornecido com o seu Scarlett.
-
Teste uma porta USB diferente no computador e verifique se a conexão ocorre diretamente no computador e não por meio de um hub USB.
-
Certifique-se de que suas portas USB podem fornecer 900mA de energia. O Scarlett Solo requer 900mA de energia para funcionar.
As saídas 1 e 2 são saídas de nível de linha para conectar a sua Scarlett Solo a um amplificador ou a monitores ativos. As saídas são saídas de tomada TRS de 1/4“ balanceadas, que podem ser usadas com cabos de tomada TRS balanceados ou TS não balanceados e conectadas a alto-falantes com entradas de tomada de 1/4”, RCA ou XLR.
O botão giratório Output (Saída) do painel frontal da Scarlett Solo controla o nível enviado para as saídas 1 e 2 .
Nota
É possível usar conexões não balanceadas, como conectores TS de 6,35 mm ou cabos de conector para RCA, mas não recomendamos isso. O uso de conexões não balanceadas pode significar que será possível ouvir interferências nos seus monitores.
Se ouvir um ruído estático, estalos ou qualquer outro ruído nos monitores, mesmo quando nenhum som estiver sendo reproduzido, certifique-se de que esteja sempre usando conexões balanceadas.
O conector XLR de 3 pinos Input (Entrada) está no nível de microfone e destina-se à conexão dos seus microfones.
Você pode controlar o nível do microfone usando o controle de ganho de entrada correspondente no painel frontal. O phantom power de 48V também está disponível se você estiver usando um microfone condensador. Você pode ativar o phantom power usando o botão 48V do painel frontal.
