硬件功能

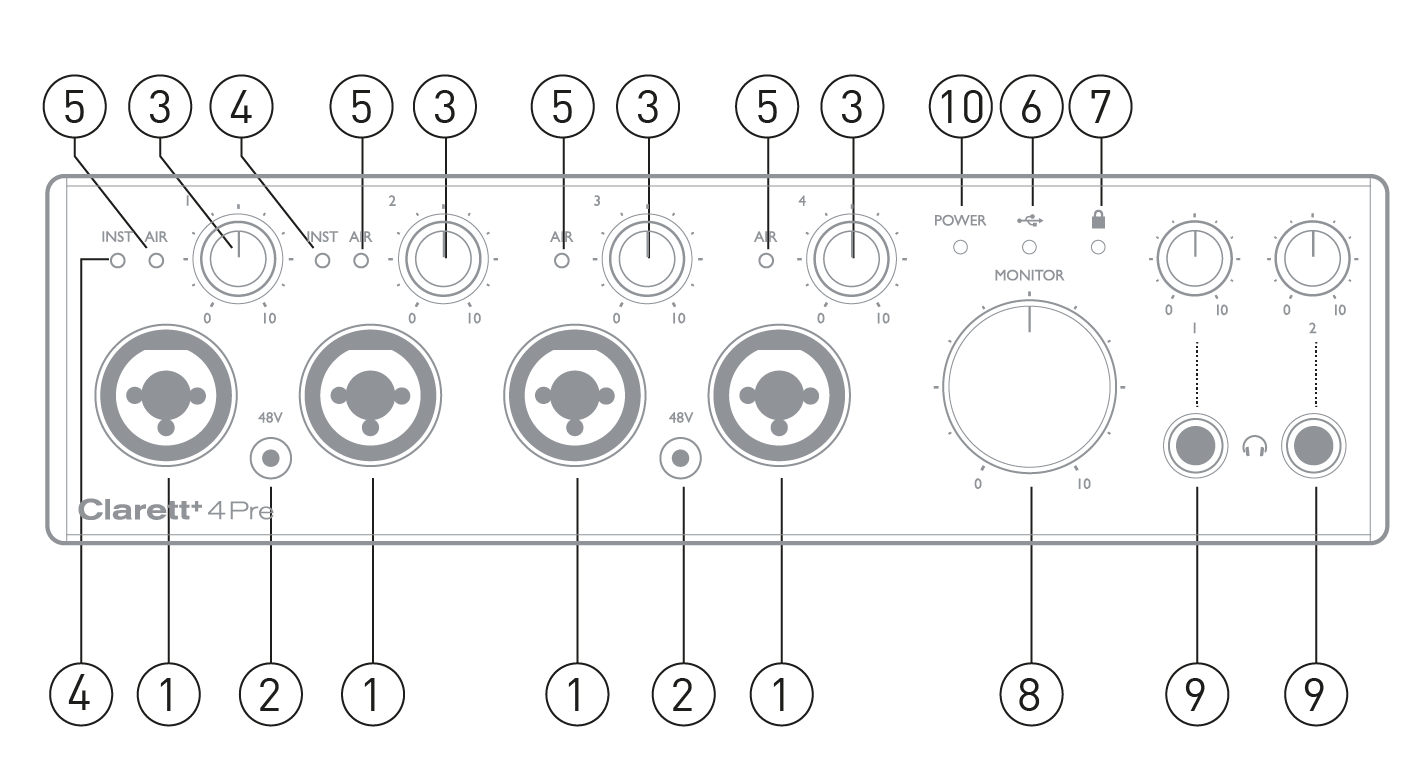

输入 1 到 4

每个通道均配备组合 XLR 输入插座 - 通过 XLR 接口连接麦克风，或通过 ¼ 英寸插孔连接乐器（例如吉他）或线路电平信号。TRS（平衡）或 TS（非平衡）插孔均可用于连接乐器或线路电平信号。

48伏 – 两个开关分别在组合连接器的 XLR 触点上为麦克风输入 1 和 2 以及 3 和 4 启用 48V 幻象电源。每个开关都有一个红色 LED 指示灯，用于显示幻象电源何时启用。

并非所有麦克风都需要幻象电源。如果您不确定麦克风是否需要幻象电源，请阅读麦克风文档。

获得 1 到 4 – 四个旋转控制器：分别调整输入 1 至 4 的信号输入增益。

增益控制具有 LED“光环”来确认信号级别：绿色表示输入级别至少为 -42 dBFS（即“信号存在”），当信号级别达到 -6 dBFS 时，环变为橙色，达到 0 dBFS 时变为红色。

因斯特 – 当插孔输入 1 或 2 选择乐器模式时，两个红色 LED 会亮起 Focusrite Control 软件。选择乐器模式时，线路输入将转换为高阻抗不平衡输入。您可以在此处通过 2 极 (TS) 插头连接乐器。

空气 – 四个 黄色 LED 灯在为每个输入选择 AIR 功能时亮起 Focusrite Control. AIR 修改了输入级的频率响应，以模拟经典的基于变压器的 Focusrite ISA 麦克风前置放大器。

（USB 活动）——当设备与其所连接的计算机建立连接时，绿色 LED 会亮起。

（锁定）——绿色 LED 灯表示确认时钟同步，无论是 Clarett⁺ 4Pre的内部时钟或外部数字输入。

监视器 – 主显示器输出电平控制 – 这通常控制后面板上主显示器输出的电平，但您可以在 Focusrite Control 调整多对输出的电平。

（耳机）1 和 2 – 在控制器下方的两个 ¼” TRS 插孔插座上连接一或两对立体声耳机。

耳机 1 始终与线路输出 3 和 4 携带相同的混音，而耳机 2 可以通过软件中的输出 5 和 6 提供独立的混音。每个耳机输出都有自己的音量控制。

力量 – 绿色 LED 确认直流电源已连接。

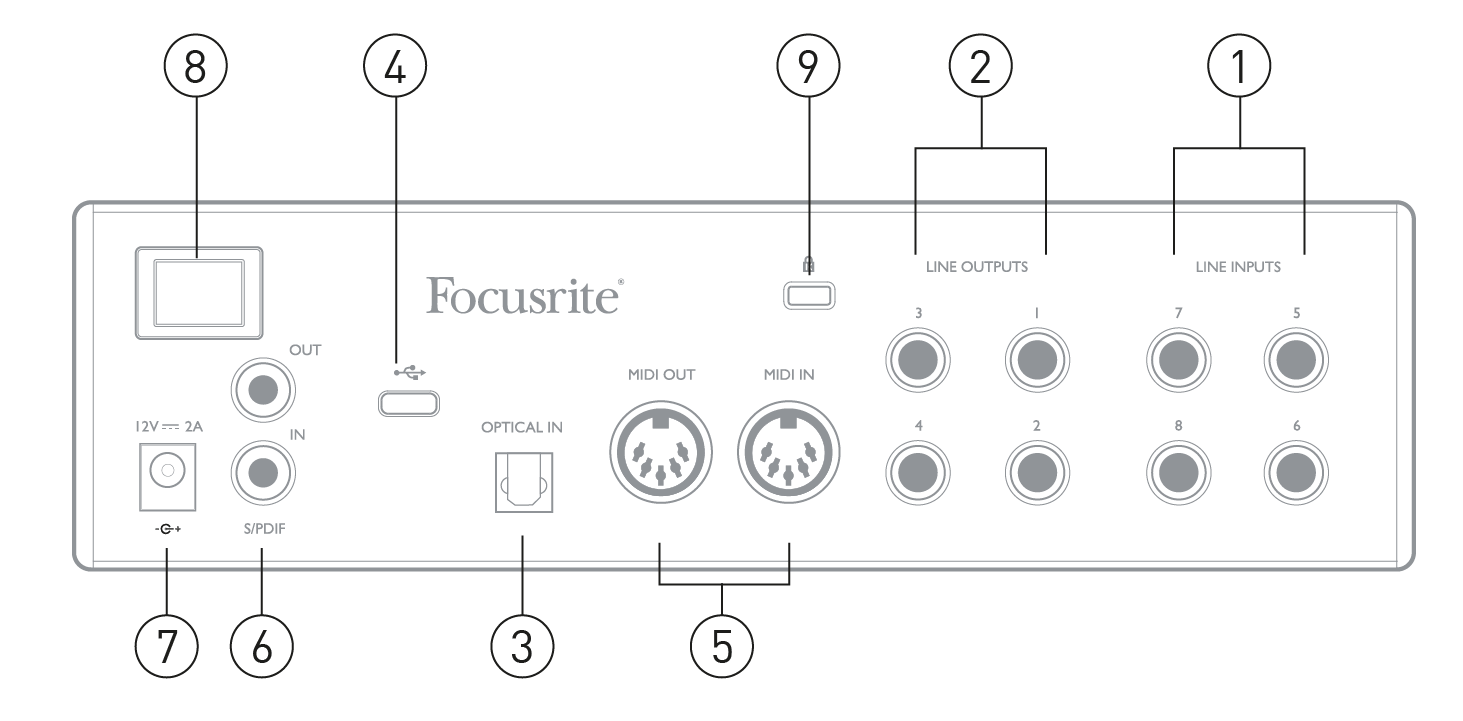

线路输入 5 到 8 – 四个平衡模拟线路输入，用于通道 5 至 8，位于 ¼” TRS 插座上。使用 ¼” TRS（平衡）或 TS（非平衡）插头在此处连接更多线路电平信号。

线路输出 1 至 4 – ¼” 插孔上的四个平衡模拟线路输出；使用 TRS 插孔进行平衡连接或使用 TS 插孔进行非平衡连接。线路输出 1 和 2 通常用于驱动监控系统的主 L 和 R 扬声器，而输出 3 和 4 可用于连接其他线路电平设备（例如，外置 FX 处理器）。路由到所有输出的信号可在 Focusrite Control。

光纤输入 – TOSLINK™️ 接口，可传输 44.1/48 kHz 采样率的八通道 ADAT 格式数字音频，或 88.2/96 kHz 采样率的四通道数字音频。此输入在 176.4/192 kHz 采样率下禁用。此输入还支持立体声光纤 S/PDIF 信号源。

USB-C 连接器；连接 Clarett⁺ 4Pre 使用提供的 USB-C 转 USB-C 或 USB-C 转 USB-A 电缆连接到您的计算机。

MIDI 输入 和 MIDI输出 – 标准 5 针 DIN 插座，用于连接外部 MIDI 设备。您可以在计算机和外部 MIDI 设备之间发送/接收 MIDI 数据。

外部直流电源输入 – 为 Clarett⁺ 4Pre 通过单独提供的 AC 适配器 (PSU)。

PSU 是额定电流为 2 A 的 12 V DC 装置。

电源开/关开关。

Kensington 安全插槽——保护您的 Clarett⁺ 4Pre 如果需要的话，可以采用合适的结构。
