Clarett⁺ 8Pre的硬件功能

更新

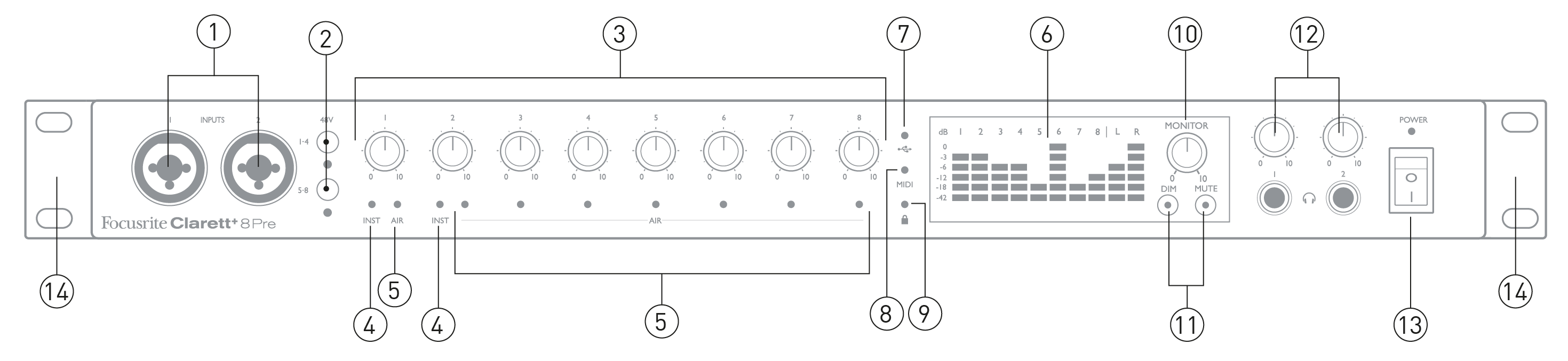

前面板


前面板包括所有输入增益和监控控制以及用于麦克风、线路和乐器信号的两个输入连接器。

  1. 输入 1 和 2

    每个通道均配备组合 XLR 输入插座 - 通过 XLR 接口连接麦克风，或通过 ¼ 英寸插孔连接乐器（例如吉他）或线路电平信号。TRS（平衡）或 TS（非平衡）插孔均可用于连接乐器或线路电平信号。

  2. 48V – 两个开关分别在 Combo 连接器的 XLR 触点上为麦克风输入 1-4 和 5-8 启用 48V 幻象电源。（请注意，输入 3 至 8 位于后面板上。）每个开关都有一个红色 LED，用于显示幻象电源何时启用。

    并非所有麦克风都需要幻象电源。如果您不确定麦克风是否需要幻象电源，请阅读麦克风文档。

  3. 增益 1 到 8 – 八个旋转控制：分别调整输入 1 至 8 的信号输入增益。

  4. 因斯特 – 当插孔输入 1 或 2 选择乐器模式时，两个红色 LED 会亮起 Focusrite Control 2 软件。选择乐器模式时，线路输入将转换为高阻抗不平衡输入。您可以在此处通过 2 极 (TS) 插头连接乐器。

  5. 空气 – 八 黄色 LED 灯在为每个输入选择 AIR 功能时亮起 Focusrite Control 2. AIR 修改了输入级的频率响应，以模拟经典的基于变压器的 Focusrite ISA 麦克风前置放大器。

  6. 仪表 - 十个 6 段 LED 条形图仪表显示：

    • 八个模拟输入信号（仪表 1 至 8）的信号电平。

    • MONITOR 1 和 2 输出 (L 和 R 表) 处的信号电平。

    输入表显示输入增益级后的信号电平。输出表显示监听电平控制 [10] 之前的信号电平。LED 灯在 -42（绿色，“有信号”）、-18 和 -12 dBFS（绿色）、-6 和 -3 dBFS（黄色）以及 0 dBFS（红色）时亮起。0 dBFS 表示数字削波，您应该始终避免这种情况。

  7. The three-pronged trident USB logo. （USB 活动）——当设备与其所连接的计算机建立连接时，绿色 LED 会亮起。

  8. MIDI – 当后面板 MIDI IN 端口接收到 MIDI 数据时，绿色 LED 会亮起。

  9. The Scarlett 18i20's sync status icon. （锁定）——绿色 LED 灯表示确认时钟同步，无论是 Clarett⁺ 8Pre的内部时钟或外部数字输入。

  10. 监视器 – 主显示器输出电平控制 – 这通常控制后面板上主显示器输出的电平，但您可以在 Focusrite Control 2 调整多对输出的电平。

  11. 暗淡 和 沉默的 – 两个开关控制 Clarett+ 8Pre 的监视器输出； 暗淡 将输出电平降低 18dB， 沉默的 关闭输出。默认情况下，这些开关会影响主显示器输出 1 和 2，但您可以配置它们 Focusrite Control 2 控制其他模拟输出。开关亮起以显示您选择的功能（暗淡： 黄色的， 沉默的： 红色的）。

  12. Vocaster Hub's headphones mute button off (black). （耳机）1 和 2 – 在控制器下方的两个 ¼” TRS 插孔插座上连接一或两对立体声耳机。

    耳机输出始终承载当前路由至模拟输出 7/8 和 9/10（作为立体声对）的信号， Focusrite Control 2。

  13. 力量 – 交流电源开关和绿色 LED。

  14. 用于将 Clarett+ 8Pre 安装到标准 19 英寸设备机架中的机架耳

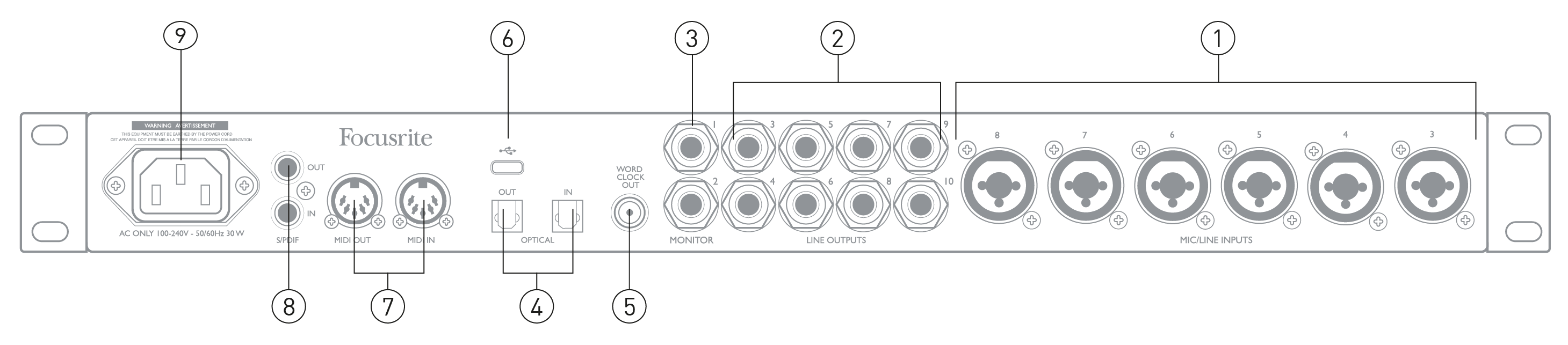

后面板


  1. 麦克风/线 输入 3 到 8 – 组合 XLR 输入插座 - 根据需要通过 XLR 或 ¼” 插孔连接更多麦克风或线路电平信号。¼” TRS（平衡）或 TS（非平衡）插孔插头可用于线路电平信号。

  2. 线路输出 3 到 10 – ¼” 插孔上的八个平衡模拟线路输出；使用 TRS 插孔进行平衡连接或使用 TS 插孔进行非平衡连接。路由到这些输出的信号在 Focusrite Control 2，用于驱动替代扬声器（即中场、近场等）、多通道监控系统中的附加扬声器，或将音频发送到外置 FX 处理器。

  3. 监视器 1 和 2 – 两个平衡模拟线路输出，位于 ¼” 插孔上（带“防砰砰”功能）；使用 TRS 插孔进行平衡连接或使用 TS 插孔进行非平衡连接。这些也是线路输出 1 和 2，通常用于驱动监控系统的主 L 和 R 扬声器。但是，输出路由可以在 Focusrite Control 2。

  4. 光纤输入 和 出去 – 两个 TOSLINK™️ 连接器，每个连接器都带有 8 个 ADAT 格式的数字音频通道，采样率为 44.1/48 kHz，或 4 个 88.2/96 kHz 的通道。此输入还能够接受立体声光学 S/PDIF 源：此选项从中选择 Focusrite Control 2。请注意，此输入在采样率为 176.4/192 kHz 时被禁用。

  5. 字时钟输出 – 一个 BNC 连接器，带有 Clarett⁺ 8Pre的字时钟；使用它来同步其他数字音频设备。

  6. The three-pronged trident USB logo. USB-C 连接器；连接 Clarett⁺ 8Pre 使用提供的 USB-C 转 USB-C 或 USB-C 转 USB-A 电缆连接到您的计算机。

  7. MIDI 输入 和 MIDI输出 – 标准 5 针 DIN 插座，用于连接外部 MIDI 设备。您可以在计算机和外部 MIDI 设备之间发送/接收 MIDI 数据。

  8. S/PDIF输入 和 出去 – 两个唱机 (RCA) 插座，用于传输双声道数字音频信号 Clarett⁺ 8Pre 采用 S/PDIF 格式。与所有其他输入和输出一样，您可以自定义 S/PDIF 路由 Focusrite Control 2。

  9. 交流电源 – 标准 IEC (AC) 连接器。 Clarett⁺ 8Pre 配备“通用”电源，可使用 100 至 240 V、50 或 60 Hz 的任何交流电源运行。
