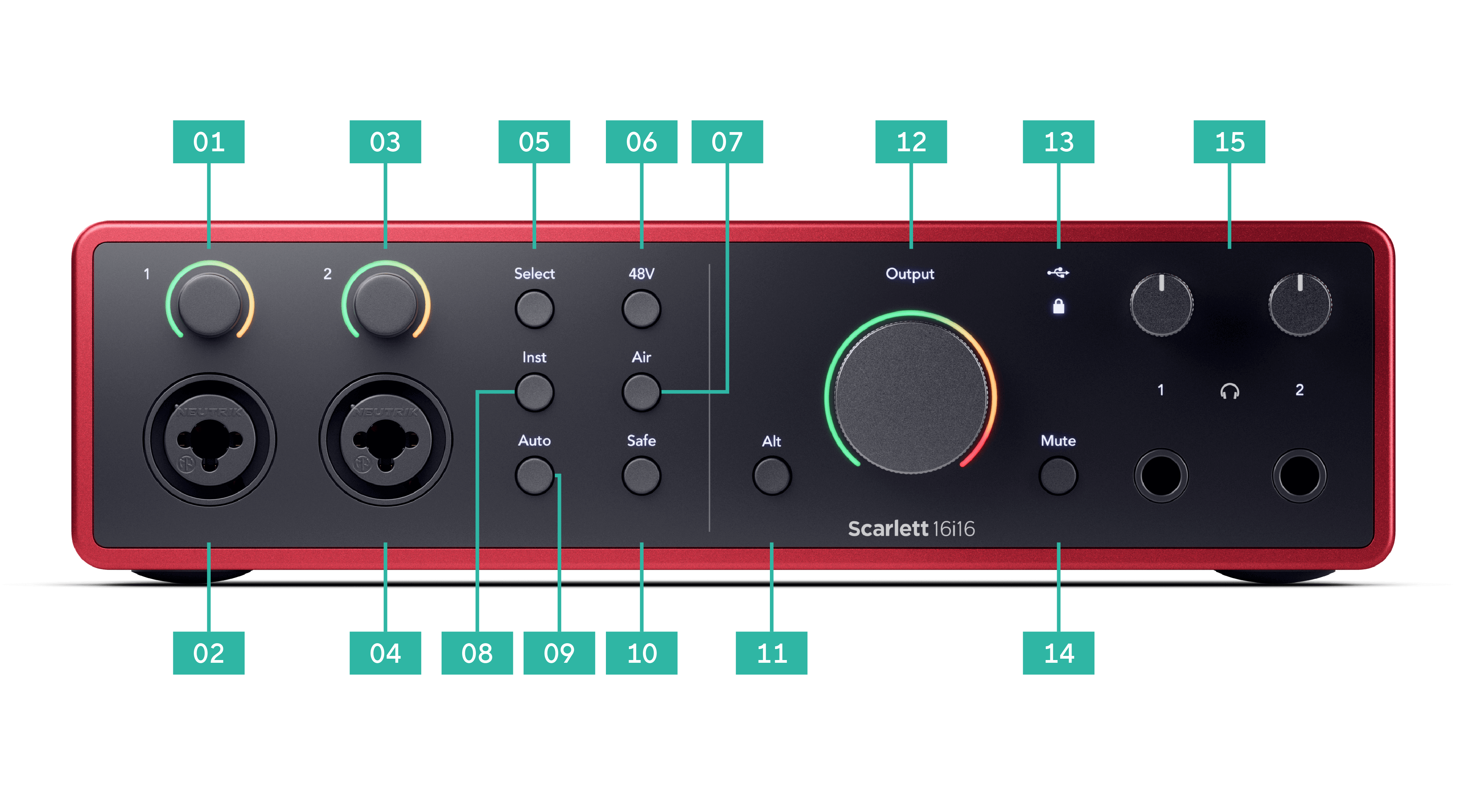

输入 1 的增益控制旋钮和增益光环指示灯 - 增益控制旋钮设置输入电平，而增益光环显示的是jack或 XLR 麦克风输入 1 端口中的输入信号和前置放大器增益电平情况。
-
输入1采用了Neutrik® XLR与6.35mm (1/4")组合端口。可接收卡农话筒-电平输入信号，或者连接非平衡单声道（TS）或者平衡单声道（TRS）1/4''插头接收线路或者乐器电平信号。
-
输入 2 的增益控制旋钮和增益光环指示灯 - 增益控制旋钮设置输入电平，而增益光环显示的是 Jack或 XLR 麦克风输入 2 端口的信号输入和前置放大器的增益电平情况。
-
输入2采用了Neutrik® XLR与6.35mm (1/4")组合端口。可接收卡农话筒-电平输入信号，或者连接非平衡单声道（TS）或者平衡单声道（TRS）1/4''插头接收线路或者乐器电平信号。
-
Select 选择功能键- 按下该功能键将移动选定下一个前置放大器通道。其他功能键会变为用于控制您所新选定的输入通道。当前选中的通道编号会亮起绿灯。
-
48V 幻象供电功能键 - 按下该功能键可以在XLR麦克风输入端开启48V幻象电源，为电容式麦克风供电。
您可以为每个前置放大器通道独立设置 48V 幻象供电。
-
Air 功能键 - 按下该功能键可以开启 AIR 模式（详见 AIR 章节介绍）。
-
Inst 乐器模式功能键 - 按下它可以在所选的 6.35mm (1/4英寸) 输入端口中切换Line 线路模式或Instrument乐器模式。
-
Auto 自动增益功能键 - 按下它可以启动自动增益功能（详见 Auto Gain 自动增益功能章节介绍）
-
Safe 防削波功能键 - 按下它可以开启输入端的防削波功能（Clip Safe）（详见 Safe 防削波功能章节介绍）。
-
Alt 监听切换功能键 - 按下 Alt 功能键可以将信号路由分配到第一组监听输出通道（ 1 和 2 ）以及第二组监听输出通道（ 3 和 4 ）。从而使用两组监听音箱并在这两组之间切换，请参阅 Alt 监听切换功能章节的介绍。
-
主音箱 Output 输出控制旋钮和输出电平表 - 控制发送到输出 1 端口和输出 2 端口的信号电平。电平表显示正在送出的电平情况。 您可以设置 Output 输出控制旋钮来控制所有线路输出通道的信号电平。
-
状态指示标识
-
-
Mute 静音功能键 - 将发送到输出端的信号进行静音。
-
-
电源键 - O 对应的是关闭, I 对应的是开启。
-
5V DC - 一个 USB-C 端口，用于为您的 Scarlett 16i16 供电。请使用附送的 USB-C 电源适配器。
-
USB - USB-C 端口，用于将您的 Scarlett 声卡连接到计算机。
您也可以为 Scarlett 16i16 USB总线供电，如果您的计算机 USB 端口能够提供 3 A 的电流。
-
S/PDIF Output 和 In - 数字音频输出/输入端口。这两个同轴RCA端口可用于两通道S/PDIF数字音频信号的输入和输出。有关如何设置 Scarlett 16i16 与S/PDIF设备连接的信息，请参阅 同步状态以及Scarlett的ADAT和S/PDIF端口应用章节介绍。
-
光纤输入输出端口 Optical Out 和 In - 两个 TOSLINK™ 接口，用于以 ADAT 格式传输数字音频，在 44.1/48 kHz 下支持八个通道，在 88.2/96 kHz 下支持四个通道。
-
MIDI Out 输出端口和 In 输入端口 - 采用标准 5 针 DIN 接口，用于连接外部 MIDI 设备。 Scarlett 16i16 作为 MIDI 音频接口，支持 MIDI 数据在您的计算机和外部设备之间传输。
-
线路输出端口 Outputs 1 – 4 - 采用Neutrik® 1/4" 大三芯（TS 或 TRS）接口，用于将您的 Scarlett 声卡连接到诸如监听音箱、功放、调音台或外部处理器等设备的线路电平输入端口中。请尽可能使用 1/4" TRS 大三芯线缆进行平衡连接。
-
线路输入 3–6 - Neutrik® 6.35mm (1/4”) 插孔插座。可接受线路级非平衡单声道 (TS) 和平衡单声道 (TRS) 1/4” 插孔电缆。
本章节涵盖了您的 Scarlett 16i16 前置面板上的所有功能特点，包括它们的作用、使用方法以及在 Focusrite Control 2 中的工作方式。
3 针 XLR 卡农输入端口 Input 设计用于接收麦克风电平信号。
您可以使用前面板上相应的输入增益旋钮来控制麦克风电平。若使用的是电容麦克风，可应用48V 幻象电源，可以使用前面板的 48V 按钮启用幻象电源。
您可以为每个通道启用 48V 幻象电源。
前置放大器输入增益控制的是发送至电脑和录音软件的信号强度。
须为前置放大器的输入端设置良好的增益水平，才能获得优质的录音。如果前置放大器的输入增益太低，信号将过于安静，之后若尝试提高电平可能会在录音中听到噪音；如果前置放大器的输入增益太高，则输入信号可能遭到“削波”，录音中会出现刺耳的失真。
要增加输入增益，请顺时针移动增益控件。移动增益控件时，增益光环会逐渐顺时针亮起以显示增益电平。下图显示了不同电平的增益：
-
无输入增益
-
25% 输入增益
-
50% 输入增益
-
75% 输入增益
-
100% 输入增益
当在向前置放大器发送信号时调整输入增益，光环指示灯亮起的方式和上述相同，但绿色、琥珀色或红色这些颜色则会显示发送到电脑的信号电平状态。停止调整增益后，仪表就会很快恢复到输入电平表（参见输入仪表）。
-
40% 增益，信号良好。
-
40% 增益，逼近削波的信号。
-
40% 增益，信号削波。
-
绿色表示信号电平良好。
-
琥珀色表示信号逼近失真，再高一点就可能输入信号出现削波。
-
红色表示信号已经有削波问题，应该降低增益。
您还可以使用 Focusrite Control 2 远程控制前置放大器的增益。
要在 Focusrite Control 2 中调整前置放大器的增益：
-
单击要调整通道的虚拟旋钮，或使用 Tab 键选择前置放大器增益控件。
-
上下移动鼠标或使用箭头键来增加或减少增益（以 ±1dB 为增量）。
下图显示了前置放大器最小、中等和最大的增益。
|
无输入增益 |
50% 增益 |
100% 增益 |
当不移动输入增益控件时，输入仪表会使用整个增益光环。当传入信号变得更响亮（如使用更高的输入增益设置），增益光环会从绿色变为琥珀色，然后整个增益光环会闪烁红色以显示输入已削波。
下图显示了不同信号电平下的仪表情况，表示输入信号电平状态：
提示
如果信号出现削波，整个增益光环会亮成红色，确保您可以从前面板的任何角度看到削波状态。
与您的 Scarlett 16i16 前面板上的输入电平表相同，您可以在 Focusrite Control 2 中的电平表上看到输入信号的状态，以此来设置正确的前置放大器增益。
随着信号变强，Focusrite Control 2 中的电平表会从绿色变为琥珀色（预削波）。
电平表上方的指示仪会显示峰值电平数值（以 -dBFS 表示），这是自您开始监控输入信号以来该通道上出现过的最高电平。当您将鼠标悬停在峰值电平指示器上时，可以点击并
提示
录制时最好目标以 -12dBFS 为峰值电平。这样可以确保您在录制完所有轨道后有足够的动态余量。
|
等待输入信号。 |
输入信号已达 -18dB。 |
点击 |
当您前置放大器过载时，无论是由于输入信号过大还是增益过高，电平表会亮起红色。将鼠标悬停在峰值电平指示仪上并点击以
|
输入出现削波。 |
请在发生削波后，点击以 |
Scarlett 16i16上的许多前面板控制器是多个前置放大器输入通道共用的。 Select 选择功能键可以将这些前置放大器的控制器移动作用到不同的输入通道上。
至少有一个前置放大器始终处于被选定状态，要更改控制器影响的是哪个前置放大器，请按下 Select 选择功能键。此时，新选中的前置放大器的编号会亮起绿色灯光，与前置放大器设置相关的指示灯也会相应地变化以匹配新选定的前置放大器。
当您开启Scarlett 16i16时，上次关机前选择的前置放大器仍将保持为选定的状态。
连接前置放大器让您能用一组前置放大器控件就能同时控制两个前置放大器。您可以匹配两个前置放大器的增益控制，并启用其他前置放大器控件。这对于录制立体声非常有用，例如麦克风对、立体声合成器或键盘。
重要
连接前置放大器通道不会连接调音台通道。要在“调音台”选项卡中连接通道，请参阅 连接混频器通道 Focusrite Control 2。
完成前置放大器连接后：
-
两个前置放大器号码都会亮为绿色，而增益光环会短暂亮起至前置放大器电平。
-
前置放大器增益电平会设为新连接配对的最低值。
-
当前选定的前置放大器将继承上一个前置放大器的设置，例如，如果上一个被选定的是前置放大器 1，那么前置放大器 2 将从前置放大器 1 继承其 Air 、 Safe 和 Inst 的设定。
-
更改任何前置放大器设置都会同时更改两个前置放大器。
-
调整任一增益控制都会同时改变两个前置放大器的增益电平，会显示在两个增益光环上。
-
两个前置放大器均停用 48V。
注意
您只能将相邻的前置放大器配对，且左通道需为奇数输入通道，例如：您可以连接输入通道 1 和 2 或者 3 和 4，但不能连接输入通道 2 和 3。
您仅可以连接麦克风前置放大器，而Scarlett 16i16后置面板上的固定电平线路输入端没设有前置放大器的控件。
要取消前置放大器的连接，请按住 Select 功能键一秒钟。当您取消一对前置放大器的连接时：
-
先前连接对的第一个前置放大器被选中，呈绿色亮起。
-
增益电平和前置放大器设置保持不变，但您现在可以将两者分开调整。
48V ，通常也被称为“幻象电源”，从您的声卡XLR卡农端口向需要幻象供电才能工作的设备发送48V的电压。最常用的情况是为电容麦克风供电，但您也可能需要 48V 来为内联的麦克风前置放大器动态麦克风、有源动态麦克风和有源DI盒供电。
开启 48V：
-
使用卡农线将您的麦克风或其他需要幻象供电的设备连接到声卡的XLR输入端口。 48V 幻象供电不会作用于6.35毫米（1/4英寸）大三芯输入端口。
-
使用 Select选择功能键将控制器组件切换作用于对应输入通道。
-
按下 48V 幻象电源功能键（或相应的软件按钮）。将为连接到XLR卡农输入端口上的设备提供48V的幻象供电。
48V 图标会亮起绿色，以显示幻象电源已启用。
现在，48V幻象电源发送至所选定在XLR输入端口以及连接至该输入端口在任意设备。
Inst ，或者说乐器模式，会改变您的 Scarlett上6.35mm（1/4英寸）输入端口的阻抗和输入电平，使该输入端口对于乐器或线路电平信号源都能达到最佳音频传输效果。我们在 规格 章节列出了输入阻抗值。如果您没有打开Inst模式就连接了电吉他，那么与打开 Inst 模式相比，声音可能会显得浑浊且音量较小。
Inst 乐器模式功能键，仅会作用于所选定的6.35毫米（1/4英寸）线路输入端口，即输入1或输入2。它将输入端口从适合线路电平设备的状态转换为更适合乐器设备的信号输入。
要启用或关闭6.35毫米（1/4英寸）大三芯输入端口的乐器模式，请先选定通道并按下 Inst 功能键一次。绿色表示 Inst 乐器模式已启用，白色表示 Inst 乐器模式已停用。当您激活Inst模式并将大三芯插头接入您的Scarlett声卡时，输入端的最小增益将变为+7dB。
注意
当 Inst 乐器模式指示灯为白色时，6.35毫米大三芯输入端口处于线路电平状态。
当 Inst 乐器模式已启用（绿色灯光）时，您可以将乐器设备连接到1/4英寸输入端口中，包括但不限于：
-
有无效果踏板的电吉他或带电原声吉他。
-
电贝斯
-
带有拾音器的原声乐器，例如小提琴、低音提琴等
当 Inst 乐器模式已停用（白色灯光）时，您可以将线路电平设备连接到6.35毫米（1/4英寸）输入端口中，包括但不限于：
-
合成器
-
键盘
-
鼓机
-
外部话筒前置放大器
注意
您的Scarlett 16i16前置面板上的卡农和6.35毫米（1/4英寸）大三芯输入端口1和2优先等级高于背面板上相应的麦克风/线路输入端口。这意味着，当您在前面板的输入端口1或2上连接有设备时，这些输入通道将覆盖后面板上相同编号的输入通道。
如果后置输入 1 和 2 连接的设备没有发出信号，请检查前置输入 1 和 2 连接的设备是否正常。
如果您为输入1或2启用了48V幻象电源，然后将6.35毫米（1/4英寸）大三芯插头插入前置面板的线路电平（或乐器）输入端口，您的Scarlett 16i16会自动暂停后置面板上对应的麦克风输入端口的48V幻象供电。
注意
当您在 Inst 乐器模式和 Line线路模式之间切换时，增益将保持在您最近一次设置的水平。
Auto Gain自动增益功能允许您向 Scarlett 16i16 发送一个信号（例如唱歌或演奏你的乐器）持续10 秒钟后，让 Scarlett声卡自动为您设置一个合适的前置放大器电平。如果您发现电平不合适，可以在录音前手动调整增益控制旋钮来微调。
使用自动增益的方式：
-
按下 Select 选择功能键，将您的前置放大器控件转移到目标的前置放大器进行控制。
-
按击您的 Scarlett声卡 上的白色 Auto 功能键，或者对应的软件按钮。
Auto 图标会在十秒内亮起绿色。 相应的增益光环会变成一个十秒倒计时的计时器。
-
在自动增益倒计时期间，对着麦克风说话、唱歌或者弹奏乐器。如同正式录制时一样演奏，以确保自动增益功能设置适当的电平。
如果自动增益设置成功，增益光环会在增益值显示出来前，增益光环亮起一秒钟绿光。自动增益功能现在已为录音设置了良好的电平。
如果自动增益设置失败，增益旋钮的光环会亮起红色。要获取更多信息，请参阅 增益光环变红 章节介绍。
注意
Scarlett 的自动增益功能不仅是确保为输入信号设置正确的电平，还综合协调了这些方面：
-
前置放大器的底噪（noise floor）。
-
数字静默（digital silence）。
-
跨通道串音。
-
麦克风上不必要的敲击或碰触杂音。
在 Focusrite Control 2中使用 Auto Gain 自动增益功能:
-
点击 Focusrite Control 2上的自动增益按钮。
-
在自动增益倒计时期间，对着麦克风说话、唱歌或者弹奏乐器。如同正式录制时一样演奏，以确保自动增益功能设置适当的电平。
自动增益程序开始，软件增益光环变成倒计时器。
如果自动增益设置成功，增益光环会在增益值显示出来前，增益光环亮起一秒钟绿光。自动增益功能现在已为录音设置了良好的电平。
如果输入信号不适合进行自动增益（如没有信号），十秒钟后自动增益会停止，增益光环则会亮红一秒钟。增益会回到自动增益开始前所设的值。
|
硬件增益光环 |
Focusrite Control 2 Auto Gain 自动增益设置失败 |
再次运行自动增益前，确保声卡和输入信号源之间拥有正确的连接。如果使用的是电容麦克风，48V 已启用，您是在自动增益功能运行的情况下发出声音。
Auto Gain自动增益功能允许您向 Scarlett 16i16 发送一个信号（例如唱歌或演奏你的乐器）持续10 秒钟后，让 Scarlett声卡自动为您设置一个合适的前置放大器电平。如果您发现电平不合适，可以在录音前手动调整增益控制旋钮来微调。
多通道自动增益会为您声卡的所有前置放大器通道开始自动增益流程。这对于在同时使用多个通道的情况下快速设置电平特别有用，例如：
-
为自弹自唱（一边弹吉他、一边唱歌）设置电平。
-
当架子鼓上有多个麦克风时为鼓手设置电平。
-
为乐队一起录制“现场演奏”设置电平。
启动多通道自动增益的方式：
-
按住 Auto 自动增益功能键两秒钟。
Auto 图标灯光十秒内会在关闭状态和绿色之间渐变，同时所有通道的增益光环会变成十秒倒计时的计时器。
-
在自动增益倒计时期间，对着麦克风说话、唱歌或者弹奏乐器。如同正式录制时一样演奏，以确保自动增益功能设置适当的电平。
如果自动增益设置成功，增益光环会在增益值显示出来前，显示一秒钟绿色灯光。自动增益功能现在已为录音设置了良好的电平。
您也可以在Focusrite Control 2中运行多通道自动增益（Auto Gain）。具体操作如下：
一旦自动增益（Auto Gain）处理完成，Focusrite Control 2会显示已完成设置的通道及其新的增益水平：
Safe 功能键可启动防削波功能，当有削波风险时，它会自动调整您的前置放大器增益。
当所录制声音的增益被设置太高，且输入信号使前置放大器过载时，就会发生削波。削波会导致前置放大器失真，产生负面效果，可能会搞砸录音。防削波功能可以协助避免这种情况，如果输入信号逼近削波，防削波功能就会降低前置放大器增益，让您不必重新录音。
注意
防削波功能只能在高至 96kHz 的频率下使用，不能在（176.4kHz 和 192 kHz）的采样率下使用。防削波功能处于非启用状态时，Safe 图标会亮为红色。
启动防削波功能 Safe ：
-
按下 Select 选择功能键，将您的前置放大器控件转移到目标的前置放大器进行控制。
-
按下声卡上的 Safe 功能键或者对应的软件按钮。
当你启用防削波功能时， Safe 图标会亮起绿灯。
当您使用前置放大器的Link连接功能（Preamp Link）串联了两个输入时， Safe 功能将同时作用于两个前置放大器。
提示
启用防削波功能后，Scarlett 会持续监控您的输入信号，每秒高达 96,000 次，并且通过模拟前置放大器调整和 DSP 的组合，该功能可以显著降低削波风险。
Air 让您用两种不同的模式改变 Scarlett 前置放大器的声音：Air 临场模式（Presence) 或者 Air 临场和谐波模式（Harmonic Drive)。Air 会影响麦克风、线路和乐器的输入信号。
空气会影响麦克风、线路和乐器的输入。
要启用Air，先选择输入通道，然后按一次 Air 按钮就是 Air 临场模式，再按一次改为 Air 临场和谐波模式，再按一次则关闭。Air LED 指示灯会依据所选模式更改颜色：
|
模式 |
描述 |
注释 |
|---|---|---|
|
关闭 |
前置放大器无效果 |
|
|
Air 临场模式 |
通过模拟Air电流增强音频源的呈现感。 |
|
|
Air 临场和谐波模式 |
除了模拟 Air 电流外，还增加了谐波。 |
仅在高达 96kHz 的频率下可用 |
要启用 AIR 功能，请点击
|
Air 关闭 |
Air 临场模式选用 |
Air 临场和谐波模式选用 |
当您点击 Focusrite Control 2 的 Air 按钮时，最后一次选择的 Air 模式将被激活。要更改选定的 Air 模式（Presence 或 Presence and Drive），请点击箭头显示下拉菜单。
|
Air 临场模式选用 |
Air 临场和谐波模式选用 |
注意
Air 临场和谐波模式只能在高至 96kHz 的频率下使用，不能在（176.4kHz 和 192 kHz）的采样率下使用。

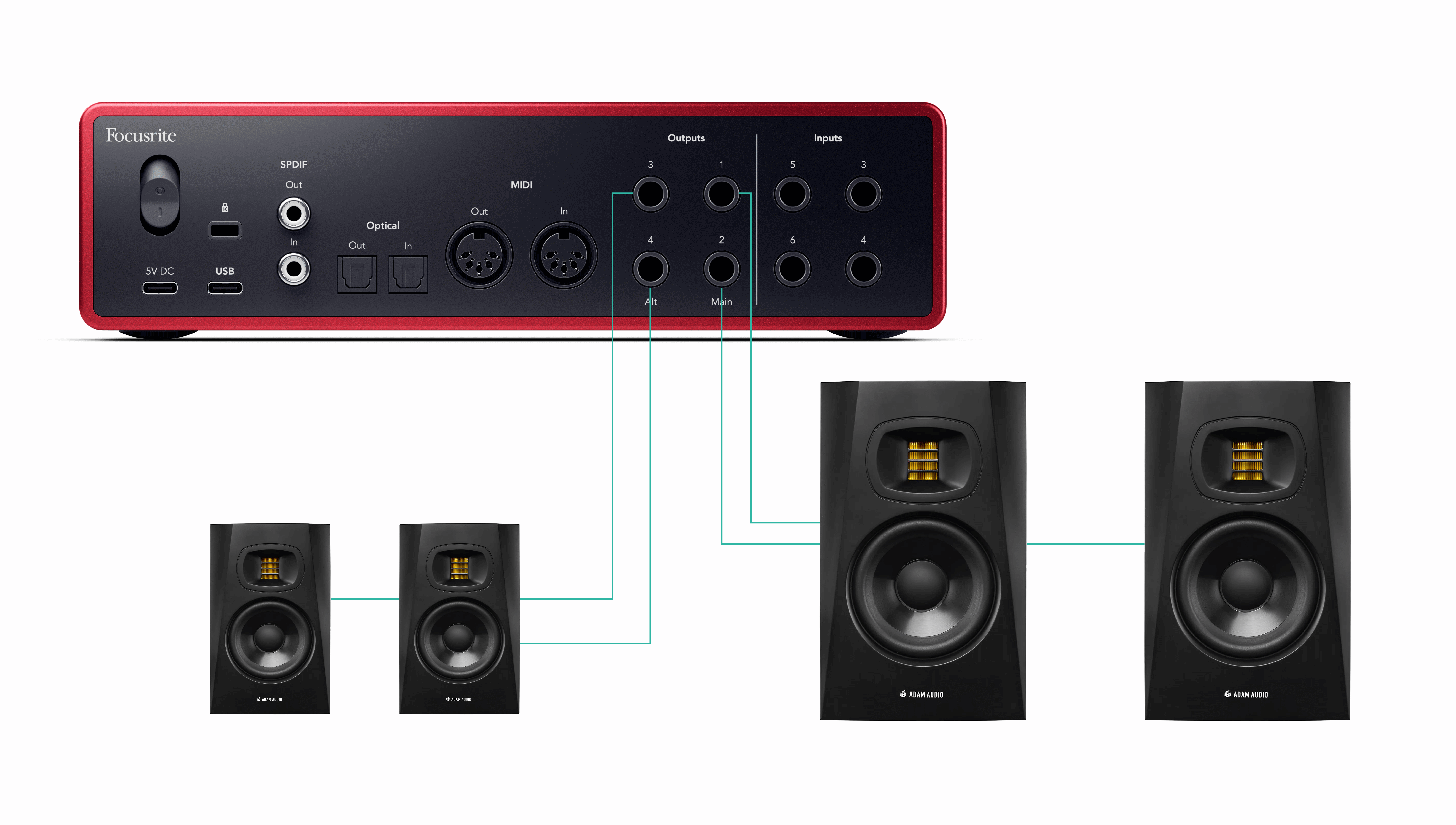

这 Scarlett 16i16的 Alt（备用）按钮 可让您快速将一个音源路由到不同的模拟输出，或更改连接到一组模拟输出的音源。此功能非常适合在不同的扬声器组上引用混音，或在相同的输出上引用两个不同的音源。
设置音箱切换：
-
将您的主音箱连接到监听输出端口1－2。
-
将您的副音箱连接到监听输出端口3－4。
-
进入 Focusrite Control 2的Routing信号路由页面。
-

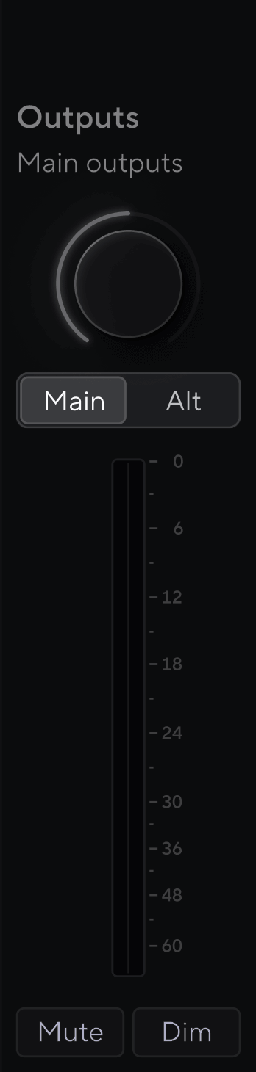

在设置好您的监听音箱后， 您可以通过按击前面板上的Alt 按钮或点击 Focusrite Control 2 中的Alt按钮，在您的主音箱 (输出通道 1-2) 和 副音箱 (输出通道 3-4) 之间切换。
注意
当您从 Alt 监视器组中删除输出时，它们的调整级别将自动设置为您设置的输出拨盘的最后一个值。
Mute 静音功能键可以对发送到输出端的信号进行静音。当激活时， Mute 指示灯会亮起绿色。
|
静音关闭（白色） |
静音开启（绿色） |
默认情况下，Focusrite Control 2Mute<0/> 静音功能键会作用影响主监听输出通道 1 和 2，但在 <0/> 中您可以更改此设置从而控制Alt副监听的输出。
要在 Focusrite Control 2中启用或关闭 Mute 静音功能，请在右侧的“Outputs”（输出）界面点击
软件中的Mute静音功能键的工作方式与 Scarlett 16i16前置面板上的Mute物理按钮相同。当激活时， Mute 指示灯会亮起绿色。
|
静音功能关闭 |
静音功能开启 |

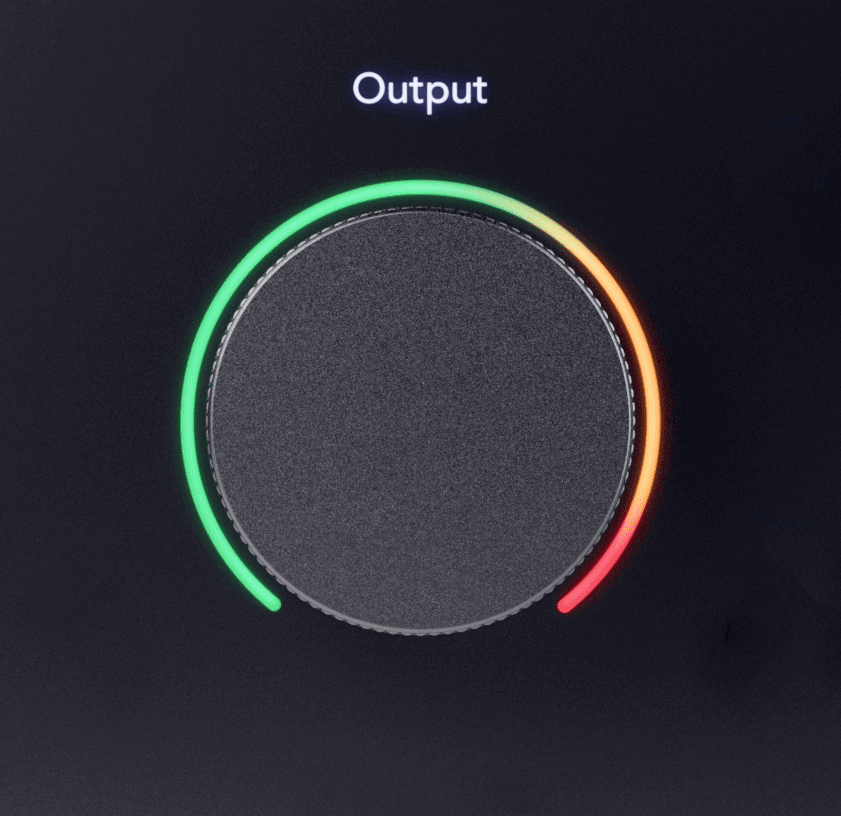

输出 控制旋钮和输出电平表与连接到 Scarlett 16i16 后面板的输出 1 和 2 的信号是关联的，这些输出端口通常会连接监听音箱。
您也可以将 Output 控制旋钮分配用于其他输出通道，例如：如果您正在使用两对音箱的情况。欲了解更多信息，请参阅 主副音箱切换 (Alt)章节介绍。
Output 输出控制旋钮设置输出信号的电平，从无（完全逆时针）到满量输出（完全顺时针）。
输出电平控制器围绕的输出电平表是衰减前-仪表（不受控制器位置的影响），显示来自电脑的信号电平。
在 Focusrite Control 2的右侧，“ Output ”输出界面是一个呈现输出控制和电平表的视觉界面。
Focusrite Control 2中的刻度旋钮是您 Scarlett 16i16前置面板上的 Output 输出控制旋钮的软件化呈现。当您在硬件旋钮上修改控制时，软件也相应会更新状态；当您在前置面板上转动控制旋钮时， Focusrite Control 2中的刻度旋钮也会更新状态。
软件中的输出信号电平表映射了前置面板上的电平表硬件，是属于pre-fade电平表（不受输出控制旋钮的影响），显示的是从您计算机发送到 Outputs 输出端口 1 和 2 （或3和4，如果您启用了Alt功能）的信号电平。
前置面板上的同步状态图标
同步状态指示灯在您尝试通过将其他设备连接到您的 Scarlett 16i16 数字输入或输出端口（如 ADAT 或 S/PDIF I/O）来扩展通道数量时最为有用。
重要
要使音频顺利传输，同步状态指示灯必须为绿色灯光。您可以通过两种方式之一来实现： 将您的Scarlett 16i16声卡设为主时钟设备（内部时钟）；或者将其设置为某一有效主时钟设备所连接的从属设备。
当您使用数字输入端口时，您的Scarlett 16i16 声卡和其他音频设备需要使用时钟信号实现内部的时钟同步，以确保音频能够时间一致地录制。
根据您要连接到 Scarlett 16i16 的数字设备类型（ADAT、同轴 S/PDIF 或光纤 S/PDIF），您需要确保数字 I/O 输入和输出模式设置正确；欲了解更多信息，请参阅 设置数字 IO 模式 - 即将推出的介绍。
提示
如果您的数字音频设备没有正确同步，您可能会听到明显的故障声响，或者音频根本无法正常传输。
当您要尝试同步多台数字音频设备时，有几个基本原则需要遵循：
-
在相同连接线中，时钟信号可以嵌入到音频信号中，例如：S/PDIF或者 ADAT连接。
-
时钟信号始终是单向传输的，您不能够使用一条ADAT 或者 S/PDIF 连接线，同时发送和接收时钟信号。
-
存在主时钟设备和时钟跟随设备。
设备“跟随”其他设备的时钟信号。在您的设备组合中，必须有一个设备作为主时钟设备（Clock Leader），其他设备则作为时钟跟随设备（Followers），负责接收来自主时钟设备的时钟信号。
-
每台具有数字输入/输出（I/O）的设备都会有一个内部时钟，并且应该有选项可以设置其作为主时钟主设备（Clock Leader）或时钟跟随设备（Clock Follower）。
提示
在这些示例中，我们使用了 Focusrite 产品来演示 ADAT 和 S/PDIF 数字扩展。但请记住，ADAT 和 S/PDIF 是通用标准。因此，任何具有数字 ADAT 或 S/PDIF 输出功能的设备都可以与您的 Scarlett 声卡的数字输入端口连接工作。

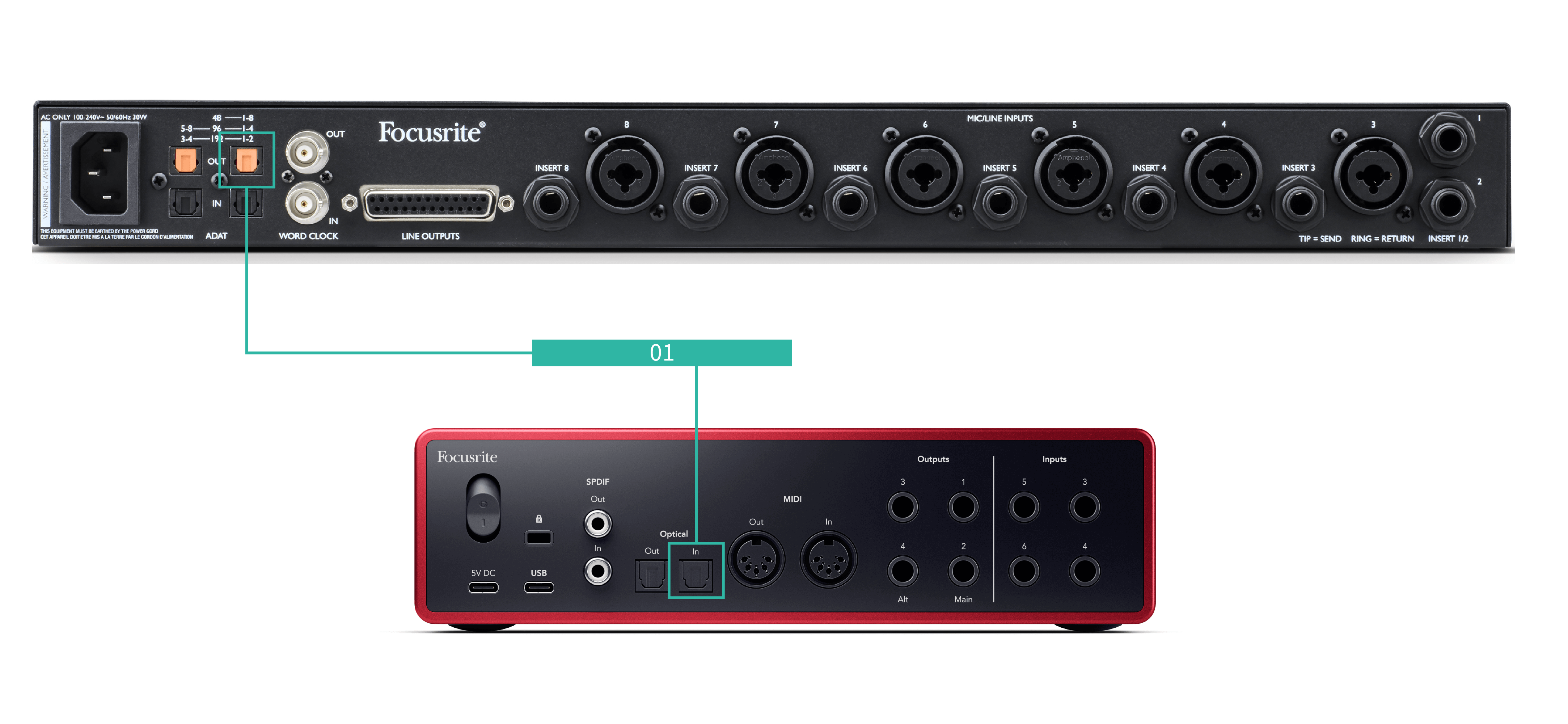

这是最基本的配置，涉及一台扩展设备，以增加您的Scarlett 16i16的通道数量。
我们已经概述了针对 ADAT 扩展设备的步骤，但同样的原理也适用于 S/PDIF 扩展设备。根据您使用的 S/PDIF 类型（同轴或光纤），您可能需要在 Focusrite Control 2 中更改数字 I/O 模式设置；欲了解更多信息，请参阅 设置数字 IO 模式 - 即将推出的介绍。
设备：
-
外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。
-
一根TOSLINK线缆（也被称为ADAT连接线）。
设置:
-
将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 16i16上的ADAT In 输入端口。
-
将 ADAT 前置放大器的时钟设置为Internal内部同步，并采用您选择的采样率。
-
在 Focusrite Control 2中, 设置 Scarlett 16i16 的时钟模式为ADAT ，并且与ADAT前置放大器的采样率一致。
-
在DAW中, 设置输入通道为 11 - 18, 作为八个ADAT信号输入通道。

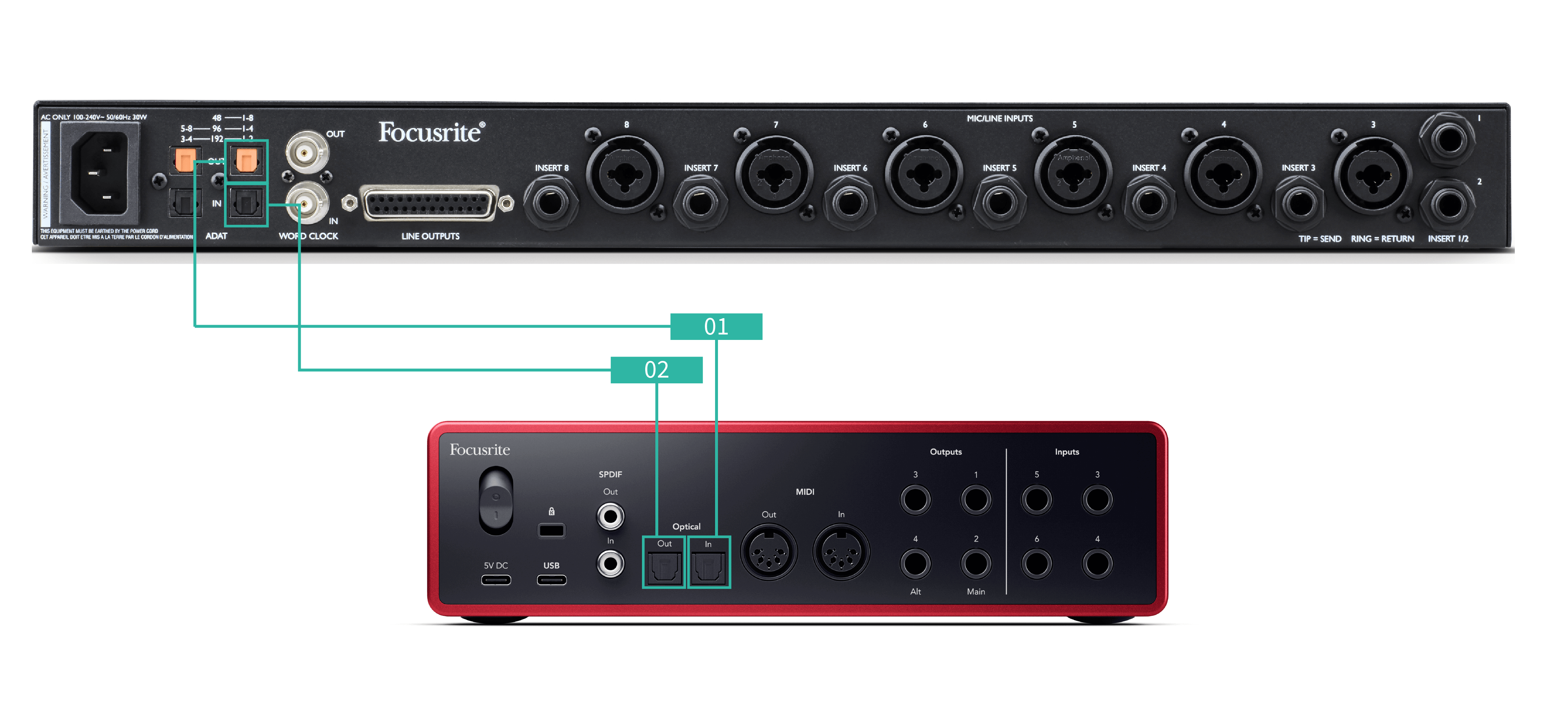

这与配置1类似，但是涉及更多的线缆使用。如果您只是偶尔使用扩展设备，那么这个设置很有用，这样您可以保持Scarlett 16i16作为主时钟设备。
我们已经概述了针对 ADAT 扩展设备的步骤，但同样的原理也适用于 S/PDIF 扩展设备。根据您使用的 S/PDIF 类型（同轴或光纤），您可能需要在 Focusrite Control 2 中更改数字 I/O 模式设置；欲了解更多信息，请参阅 设置数字 IO 模式 - 即将推出的介绍。
设备：
-
外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。
-
两根TOSLINK线缆（也被称为ADAT连接线）。
设置:
-
将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 16i16上的ADAT In 输入端口。
-
将第二根TOSLINK线缆从 Scarlett 16i16的ADAT Out 输出端口连接到ADAT前置放大器的ADAT In 输入端口。
这根线缆仅用于发送时钟数据，但如果您的 ADAT 前置放大器有输出端口，您也可以将信号从计算机发送出去，以增加额外的模拟输出。
-
将 ADAT 前置放大器的时钟设置为 ADAT，并选择所需的采样率。
-
在 Focusrite Control 2 中，将 Scarlett 16i16 的时钟设置为Internal内部模式，并设置采样率与 ADAT 前置放大器的匹配。
-
在DAW中, 设置输入通道为 11 - 18, 作为八个ADAT信号输入通道。

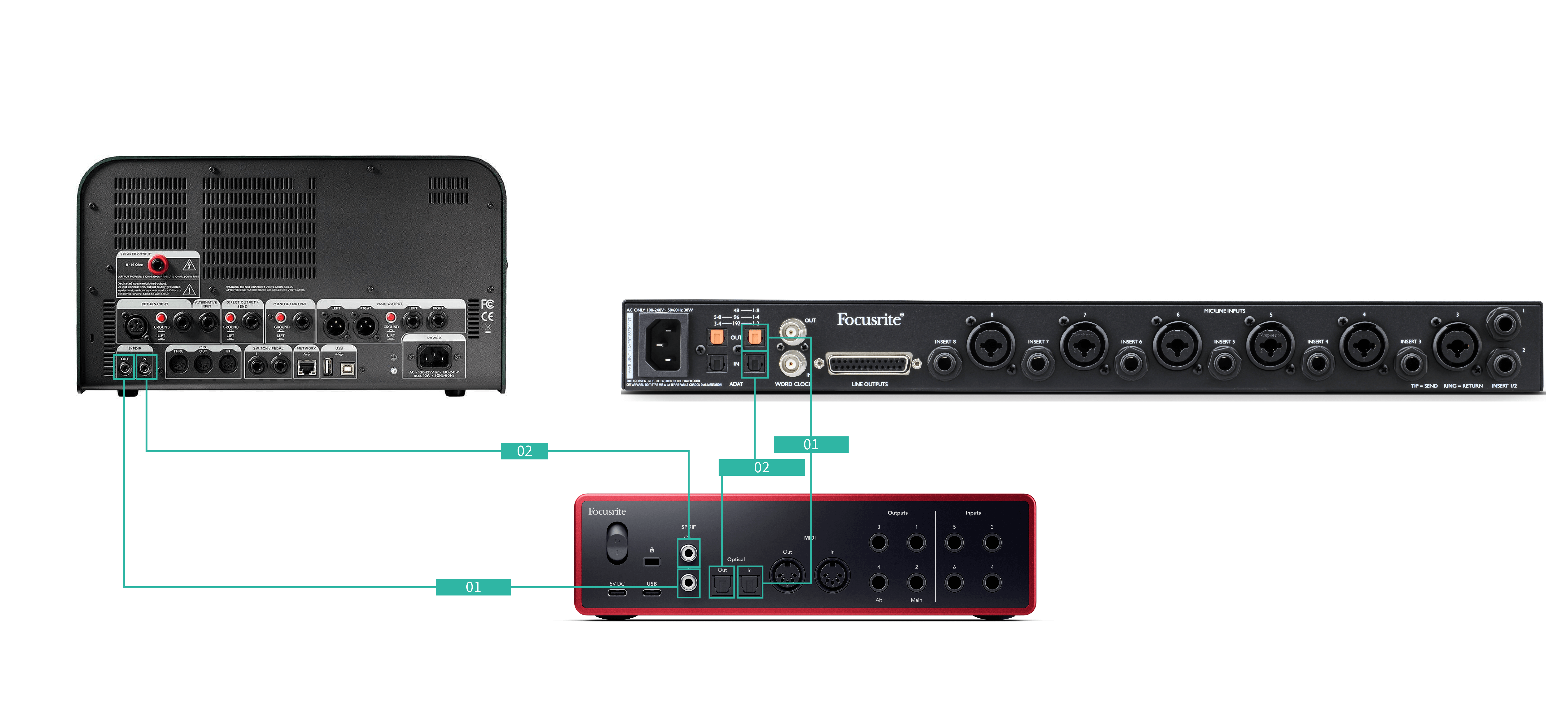

在这个配置中，我们使用两台扩展设备：一台ADAT设备和一台S/PDIF设备。对于ADAT设备，您可以使用像OctoPre这样的前置放大器或麦克风前置放大器。对于S/PDIF设备，您可以连接另一台独立模式下的声卡或吉他音箱模拟器。
如果您只是偶尔使用扩展设备，那么使用 Scarlett 16i16 作为主时钟设备会很有用，这样就不需要每次使用 Scarlett 16i16 时都打开这些扩展设备。
设备：
-
外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。
-
一台S/PDIF设备- 例如一台吉他音箱。
-
两条ADAT线缆。
-
2根S/PDIF线缆。
设置:
-
将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 16i16上的ADAT In 输入端口。
将S/PDIF线缆从S/PDIF设备的S/PDIF Out 输出端口连接到 Scarlett 16i16上的S/PDIF In 输入端口。
-
将第二根TOSLINK线缆从 Scarlett 16i16的ADAT Out 输出端口连接到ADAT前置放大器的ADAT In 输入端口。
将第二根S/PDIF线缆从 Scarlett 16i16的S/PDIF Output 输出端口连接到S/PDIF设备的S/PDIF Input 输入端口。
-
将S/PDIF前置放大器的时钟设置为S/PDIF，并选择您所需的采样率。有些S/PDIF设备不允许更改这些设置，如果遇到这种情况，请参阅相关设备的用户手册。
-
设置 Scarlett 16i16的时钟为Internal内部并与连接的外部数字设备匹配采样率。
-
将ADAT前置放大器的时钟设置为ADAT，并匹配采样率（它通过第二根ADAT线缆从Scarlett 16i16接收时钟信号）。
注意
在双频采样率（88.2kHz 和 96kHz）下，只能使用两个设备获得以下配置：
-
两个同轴 S/PDIF 通道和四个 ADAT 通道
-
两个光纤 S/PDIF 通道和四个 ADAT 通道
-
八个 ADAT 通道
在所有类型采样率中，声卡 都不可能 同一时间使用同轴 S/PDIF 和两个 ADAT 端口。有关可能的输入组合的更多信息，请参阅 Scarlett 16i16 输入通道顺序介绍。

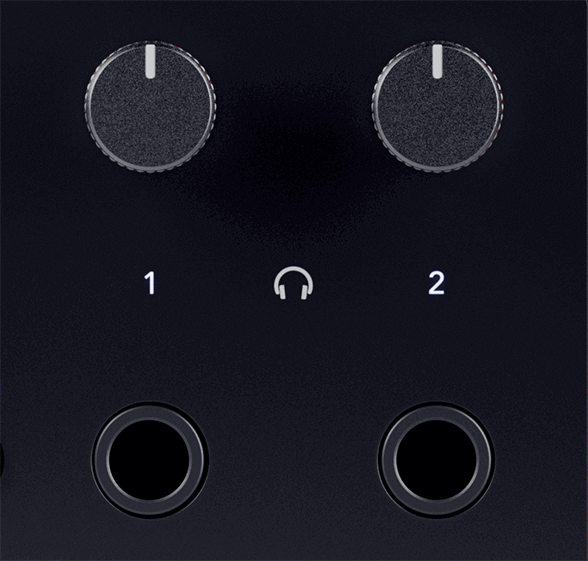

您的Scarlett 16i16有两个耳机输出端口。这两个耳机输出端口完全独立于其他模拟输出端口，因此它们可以配置有自己的专用混音信号。
声卡的耳机输出端口为 6.35 毫米（1/4 英寸）的TRS 接口。许多耳机使用的是3.5 毫米 TRS 插头，要将它们连接到你的Scarlett 16i16上，必须使用 TRS 6.35 毫米转 3.5 毫米适配器。
耳机输出端口上方的旋钮可以控制您耳机的信号电平。
注意
有些耳机和连接适配器可能带有TS或TRRS插头，这通常是因为它们内置了麦克风或音量控制。这些连接声卡后可能非正常工作。如果遇到问题，请使用带有TRS插头的耳机和连接适配器。

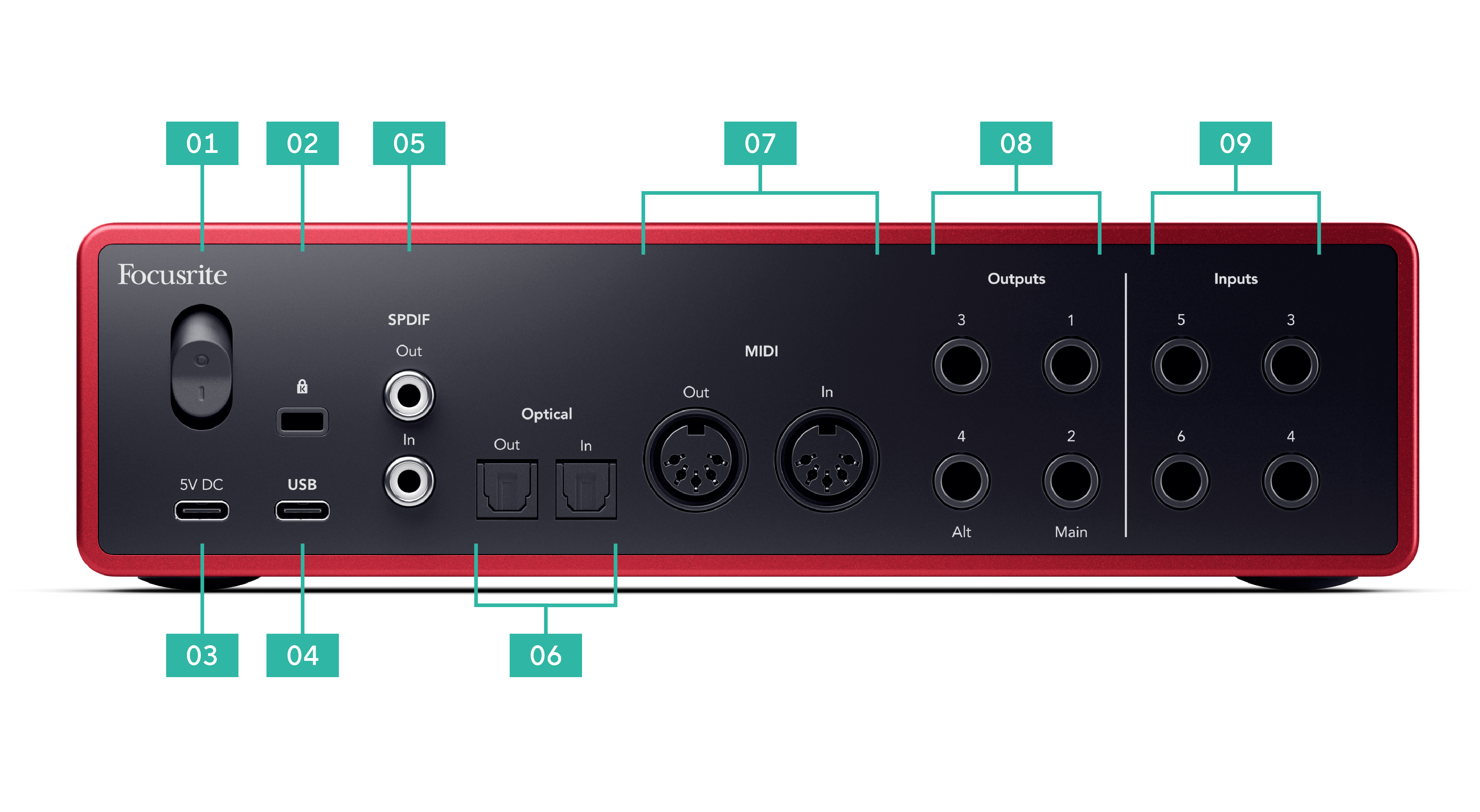

本章节涵盖了 Scarlett 16i16 后置面板上的所有功能控制器，包括它们的作用、您可能如何使用它们以及它们在 Focusrite Control 2 中的工作方式。
带有 USB 标记的 USB Type-C 端口用于将您的 Scarlett 声卡连接到计算机。
使用随机附送的 USB-C 数据线将声卡连接到计算机上的 USB-C 端口，或者使用 USB-C 转 USB-A 适配器连接到计算机上的 USB-A 端口。
USB 图标闪烁红色
如果 USB 图标闪烁红色，这意味着您的 Scarlett 16i16 没有得到足够的电力供应。
用于为 Scarlett 16i16 供电的 USB 端口必须是一个 15W（5V/3A）的 USB-C 接口。
解决此问题的方法：
-
先断开两根 USB 连接线的连接。按照以下顺序连接：先将电源适配器连接到 Power 电源USB 端口，然后将另外一根USB数据线连接到 Scarlett声卡上的 USB 数据端口。
-
请确保您使用的是原装USB电源。
-
在电脑上测试其他 USB 接口，确保声卡直接连接到电脑，而不是通过 USB 集线器连接。
S/PDIF 端口为您的声卡提供两个通道的数字输入/输出，可以连接它到具有 S/PDIF 输入/输出端口的其他音频设备，例如吉他音箱、麦克风前置放大器或任何带有一个S/PDIF 输出端口的设备。
注意
S/PDIF 端口采用了同轴 RCA 接口，我们建议您使用 75Ω 线缆。然而，较短的普通 RCA 线缆也应该能正常工作。
当您通过 S/PDIF 连接外部设备时，有许多方法可以连接您的 Scarlett 16i16并时钟同步。有关时钟同步和数字 I/O 配置的详情，请参阅 同步状态指示 章节的介绍。
您的Scarlett 16i16 上的同步状态指示灯应保持绿色灯光。当您从外部设备发送音频到您的Scarlett 16i16 时，您应该在通道 9-10 上看到 S/PDIF 通道的信号。
两个光纤端口（输入和输出）提供了八通道的数字ADAT I/O，可以连接到具有 ADAT 输入/输出端口的其他音频设备，例如：八通道麦克风前置放大器
当您通过声卡的光纤端口连接外部设备时，有许多方法可以连接和同步您的 Scarlett 16i16。关于同步和数字 I/O 设置的相关信息，请参阅 同步状态指示 章节的介绍。
正常情况下， Scarlett 16i16 上的同步状态指示灯应该亮起绿色。
Scarlett 16i16 上的 MIDI 输入和输出端口允许您将 Scarlett 声卡用作 USB MIDI 音频接口使用。MIDI IN 输入端口接收来自外部键盘或控制器的 MIDI 信号；MIDI OUT 市场端口将 MIDI 信息发送到合成器、鼓机或其他可由 MIDI 控制的外部设备。
重要
当您第一次收到 Scarlett 16i16 时，MIDI 功能默认是禁用的，因为它处于 Easy Start 模式。要启用 MIDI功能，您需要安装并启动 Focusrite Control 2。
不需要任何设置即可将您的 Scarlett 16i16 用作 USB MIDI 音频接口。Scarlett 16i16 的 MIDI 端口会出现在兼容MIDI 的软件上，您可以通过 Scarlett 声卡的 5 针 DIN MIDI 端口在计算机和 MIDI 硬件之间发送或接收 MIDI 数据。
注意
Scarlett 16i16 上的 MIDI Out 输出端口 不能 作为 MIDI Thru 串联端口使用。
Outputs 输出端口 1 和 2 是线路电平输出接口，用于将您的 Scarlett 16i16 连接到功放或有源监听音箱。这些输出端口采用平衡的 1/4 英寸 TRS 接口，您可以使用非平衡TS 或平衡 TRS 插头的线缆连接到带有 1/4 英寸接口、RCA接口 或 XLR 输入接口的音箱。
Scarlett 16i16前置面板上的 Output 输出旋钮对发送到 Outputs 输出端口 1 和 2 的信号电平实施控制。
注意
使用非平衡连接也是可以的，比如使用TS 6.35mm 插头或从jack转 RCA 的线缆进行连接—但我们不建议这样做。使用非平衡连接可能会导致您在监听音箱中听到干扰声。
如果您在监听音箱中听到静电声、噼啪声或其他噪音，即使在没有播放声音时也是如此，那么请确保您尽可能使用平衡接线。
