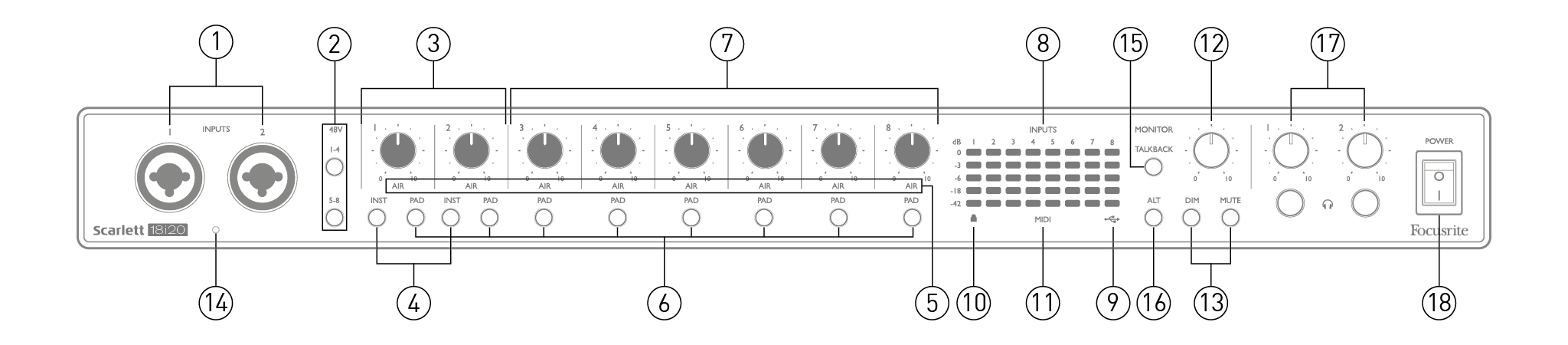

前面板包括所有输入增益和监听控制，以及麦克风、线路和乐器信号的两个输入接口。
-
输入 1 和 2 – “组合式”输入插孔 – 可在此处连接麦克风、乐器（例如吉他）或线路电平信号。组合式插孔同时兼容 XLR 和 6.35 毫米 (¼ 英寸) 插头。麦克风使用 XLR 插头连接；乐器和线路电平信号通过 TS 或 TRS 型 6.35 毫米 (¼ 英寸) 插头连接。插入 XLR 插头时，前置放大器增益适合麦克风；插入 6.35 毫米 (¼ 英寸) 插头时，则适合更高电平的信号。请勿通过 XLR 插头连接麦克风以外的任何设备（例如音源模块或效果器的输出），因为信号电平过高会导致前置放大器过载，从而产生失真。如果启用幻象电源，可能会损坏您的设备。
-
48V – 两个开关（1-4、5-8）分别用于启用组合接口 XLR 触点上的 48V 幻象电源，该接口对应麦克风输入 1-4 和 5-8。（请注意，输入 3 至 8 位于后面板上。）每个开关都配有一个红色 LED 指示灯，用于显示幻象电源是否已启用。
-
增益 1 和 2 – 分别调整输入 1 和 2 的信号的输入增益。
-
INST – 两个开关用于切换输入 1 和输入 2 插孔触点的输入配置。选择 INST 时，增益范围和输入阻抗（相对于 LINE）会发生变化，并且输入变为非平衡式。这使其更适合直接连接乐器（通过 2 极 (TS) 插孔）。关闭 INST 时，输入适用于连接线路电平信号。线路电平信号可以通过 3 极 (TRS) 插孔以平衡方式连接，也可以通过 2 极 (TS) 插孔以非平衡方式连接。选择乐器模式时，“INST”指示灯会亮起红色。INST 也可以从以下位置选择： Focusrite Control 2。
-
AIR – 八个黄色 LED 指示灯亮起，分别显示每个通道的 AIR 模式选择状态。AIR 模式，可从以下选项中选择： Focusrite Control 2修改输入级的频率响应，以模拟经典的基于变压器的电路。 Focusrite ISA麦克风前置放大器。
-
PAD – 八个开关，用于选择每个通道的 PAD 功能。PAD 开启时会亮起红灯，您也可以通过其他方式启用 PAD。 Focusrite Control 2。
衰减器可将输入到 DAW 的电平降低 10dB——当输入源的电平特别高时使用。
-
增益 3 至 8 – 分别调节输入 3 至 8 的信号输入增益。（请注意，这些输入接口位于后面板上。）
-
输入电平表——八个五段式LED条形图电平表，指示八个模拟输入信号的信号电平。这些电平表显示的是经过输入增益级后的信号电平，因此其指示会受到增益控制的影响。LED在-42时亮起（绿色，“有信号”）。
-18（绿色）、-6（绿色）、-3（黄色）和 0 dB（红色）。0 dBFS 的电平会导致数字削波，应始终避免。
-
USB 活动指示灯 – 当 USB 连接成功时，绿色 LED 指示灯会亮起。 Scarlett 已连接并被您的计算机识别。
-
锁定 – 绿色 LED 确认时钟同步，无论是 Scarlett 18i20 3rd Gen的内部时钟或外部数字输入。
-
MIDI LED – 绿色 LED，当 MIDI IN 端口接收到 MIDI 数据时亮起。
-
监视器 – 主监视器输出电平控制：此设置通常控制后面板主监视器输出的电平，但也可以进行配置。 Focusrite Control 2 调节设备十个模拟输出端口中任意一个的电平。
-
调光和静音——两个用于控制的开关 18i20监听输出；DIM 开关将输出电平降低 18 dB，而 MUTE 开关则关闭输出。默认情况下，这些开关会影响主监听输出 1 和 2，但在 Focusrite Control 2 您可以将它们配置为控制任何模拟输出。每个开关都有一个关联的 LED 指示灯（调光：黄色，静音：红色），用于指示所选功能。调光和静音也可以从以下位置选择： Focusrite Control 2。
-
对讲麦克风
-
对讲功能 – 按住此按钮可激活对讲功能。激活后，“对讲”指示灯呈绿色亮起，对讲麦克风 [14] 的信号可路由至 18i20的各种输出。默认情况下，对讲信号会路由到两个耳机输出[17]，但路由可以在[此处]进行配置。 Focusrite Control 2 可连接任意输出组合。此按钮为“瞬时”按钮——仅在按下时对讲功能才有效。对讲功能也可由以下方式激活：瞬时或锁定。 Focusrite Control 2。
-
ALT – 当 ALT 功能启用时 Focusrite Control 2按下此按钮，主监听混音将从主线路输出 1 和 2 切换到备用线路输出 3 和 4。将一对辅助监听音箱连接到备用输出，然后选择“ALT”即可在主监听音箱和辅助监听音箱之间切换。选中“ALT”时，指示灯会亮起绿灯。此功能也可以从以下位置选择： Focusrite Control 2（请注意，启用 ALT 功能后，未使用的线路输出将被静音：例如，要将线路输出 3 和 4 用于其他用途，请先取消静音。） Focusrite Control 2。）
-
耳机音量 1 和 2 – 将一副或两副耳机连接到控制旋钮下方的两个 6.25 毫米 TRS 插孔。耳机输出始终传输当前路由到模拟输出 7/8 和 9/10（立体声对）的信号。 Focusrite Control 2。
-
电源 – 交流电源开关。
-

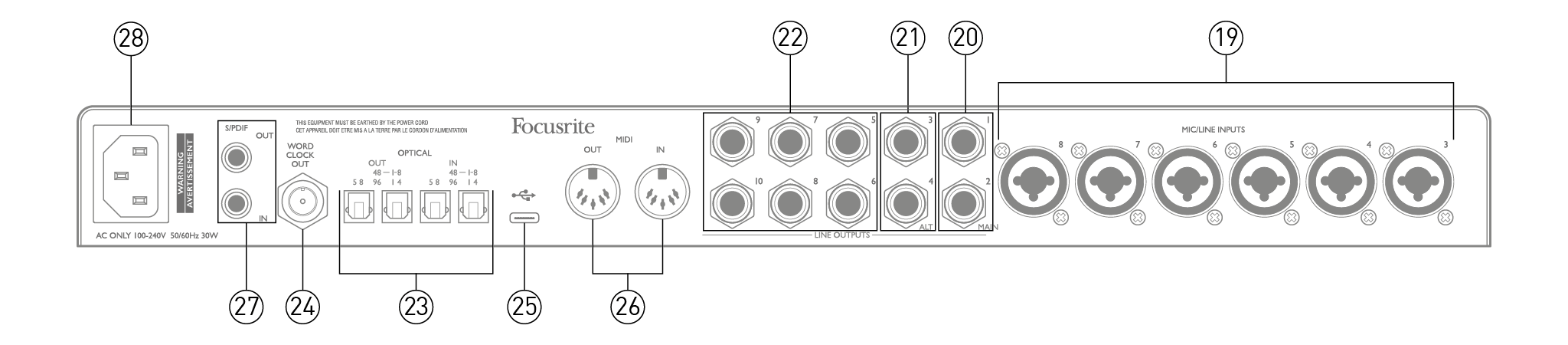

麦克风/线路输入 3 至 8 – 组合式输入插孔 – 可通过 XLR 或 ¼ 英寸（6.35 毫米）插孔连接其他麦克风或线路电平信号（视情况而定）。线路电平信号可使用 ¼ 英寸 TRS（平衡式）或 TS（非平衡式）插孔。
-
线路输出 1 和 2（主输出）——两个平衡模拟线路输出，采用 6.35 毫米（¼ 英寸）插孔；平衡连接请使用 TRS 插孔，非平衡连接请使用 TS 插孔。我们建议尽可能使用平衡连接，以最大程度地减少接地和嗡嗡声问题。这些输出通常用于驱动监听系统的主 L 和 R 扬声器。但是，输出端的信号也可以定义在…… Focusrite Control 2。
-
线路输出 3 和 4 (ALT) – 在此处连接第二对监听音箱，以使用 18i20 的 ALT 功能。这些输出在电气上与线路输出 1 和 2 完全相同。输出端的信号可以在以下设置中定义： Focusrite Control 2。
-
线路输出 5 至 10 – 另有六个线路输出，其电气特性与线路输出 1 至 4 相同。这些输出端可用的信号定义如下： Focusrite Control 2可用于驱动多声道监听系统中的其他扬声器，或驱动外置效果处理器。
-
光纤输入和输出 – 四个 TOSLINK 接口，用于处理 ADAT 格式的八通道数字音频，采样率可选 44.1/48 kHz 或 88.2/96 kHz。在 44.1/48 kHz 采样率下，仅使用每对接口的右侧端口；在 88.2/96 kHz 采样率下，两个端口均需使用，右侧端口传输 ADAT 通道 1-4，左侧端口传输 ADAT 通道 5-8。（请注意，当采样率为 176.4/192 kHz 时，光纤输入和输出将被禁用。）每对接口（输入和输出）的左侧端口可配置为接收和发送来自/发送带有光纤 S/PDIF 输入/输出的外部音源的双通道 S/PDIF 信号：此选项可在以下设置中选择： Focusrite Control 2更多详情请参阅附录部分的频道列表表。
-
WORD CLOCK OUT – 一个 BNC 连接器，带有 Scarlett 18i20 3rd Gen的字时钟；这可用于同步构成录音系统一部分的其他数字音频设备。 Scarlett 18i20 3rd Gen 从 Focusrite Control 中选择。
-
-
MIDI IN 和 MIDI OUT – 标准 5 针 DIN 插座，用于连接外部 MIDI 设备。 Scarlett 18i20 3rd Gen 充当 MIDI 接口，允许将计算机的 MIDI 数据分发到其他 MIDI 设备。
-
S/PDIF 输入和输出 – 两个唱机 (RCA) 插座，用于将双声道数字音频信号传入或传出 Scarlett 18i20 3rd Gen，采用 S/PDIF 格式。请注意，S/PDIF 输入和输出在 176.4/192 kHz 采样率下不可用。有关更多详细信息，请参阅附录部分中的频道列表表。
-
交流电源 – 标准IEC插座。
这 Scarlett 18i20 3rd Gen 应使用提供的交流电源线连接到交流电源。将 IEC 连接器插入后面板 IEC 插座。使用 Scarlett 18i20 3rd Gen 与计算机连接（即，而不是作为“独立”混音器），我们建议在建立 USB 连接之前不要打开该设备。
要连接 Scarlett 18i20 3rd Gen 连接到交流电源，请使用提供的交流电源线。将 IEC 连接器插入后面板的 IEC 插座。使用 Scarlett 18i20 3rd Gen 使用计算机（而不是作为“独立”混音器）时，仅在连接 USB 电缆后才打开设备。
USB端口类型： 这 18i20 它有一个 Type-C USB 2.0 端口（位于后面板）。软件安装完成后，连接…… 18i20 连接到您的电脑；如果您的电脑配备的是 A 型 USB 接口，请使用设备随附的 A 型转 C 型 USB 连接线。如果您的电脑配备的是 C 型 USB 接口，请从电脑供应商处购买 C 型转 C 型连接线。
USB标准请注意，因为 18i20 这是一个 USB 2.0 设备，因此需要电脑上配备 USB 2.0 兼容端口才能连接。它无法与 USB 1.0/1.1 端口配合使用；但是，USB 3.0 端口可以支持 USB 2.0 设备。
USB 连接线连接好后，打开电源。 18i20 打开后面板电源开关。
这 18i20 它兼容任何支持 ASIO 或 WDM 的 Windows DAW，以及任何使用 Core Audio 的 Mac DAW。按照入门指南操作后，即可开始使用。 18i20 使用你选择的 DAW 软件。
请注意——您的 DAW 可能不会自动选择 18i20 作为其默认 I/O 设备。您必须手动选择。 Focusrite USB ASIO 作为您 DAW 中的驱动程序 音频设置* 页面。如果您不确定在哪里选择 ASIO/Core Audio 驱动程序，请参阅您的 DAW 文档（或帮助文件）。以下示例显示了 Ableton Live Lite 中的正确配置。 偏好 面板（图中所示为 Windows 版本）。
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
一旦 18i20 如果该设备被设置为 DAW 中的首选音频设备*，则所有输入和输出都会出现在 DAW 的音频 I/O 设置中。根据您使用的 DAW，您可能需要在使用前启用某些输入或输出。

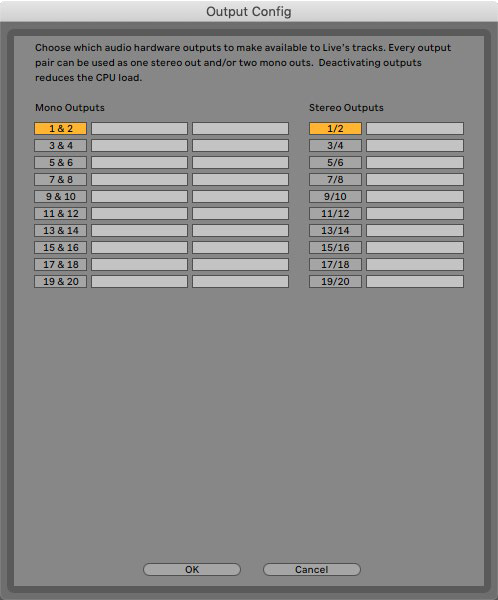

下面的两个示例显示了在 Ableton Live 的输入和输出配置页面中启用的两个输入和两个输出。
|
|
|
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
这 Scarlett 18i20 3rd Gen 是多种不同录音和监控应用的绝佳选择。下面显示了一些典型配置。

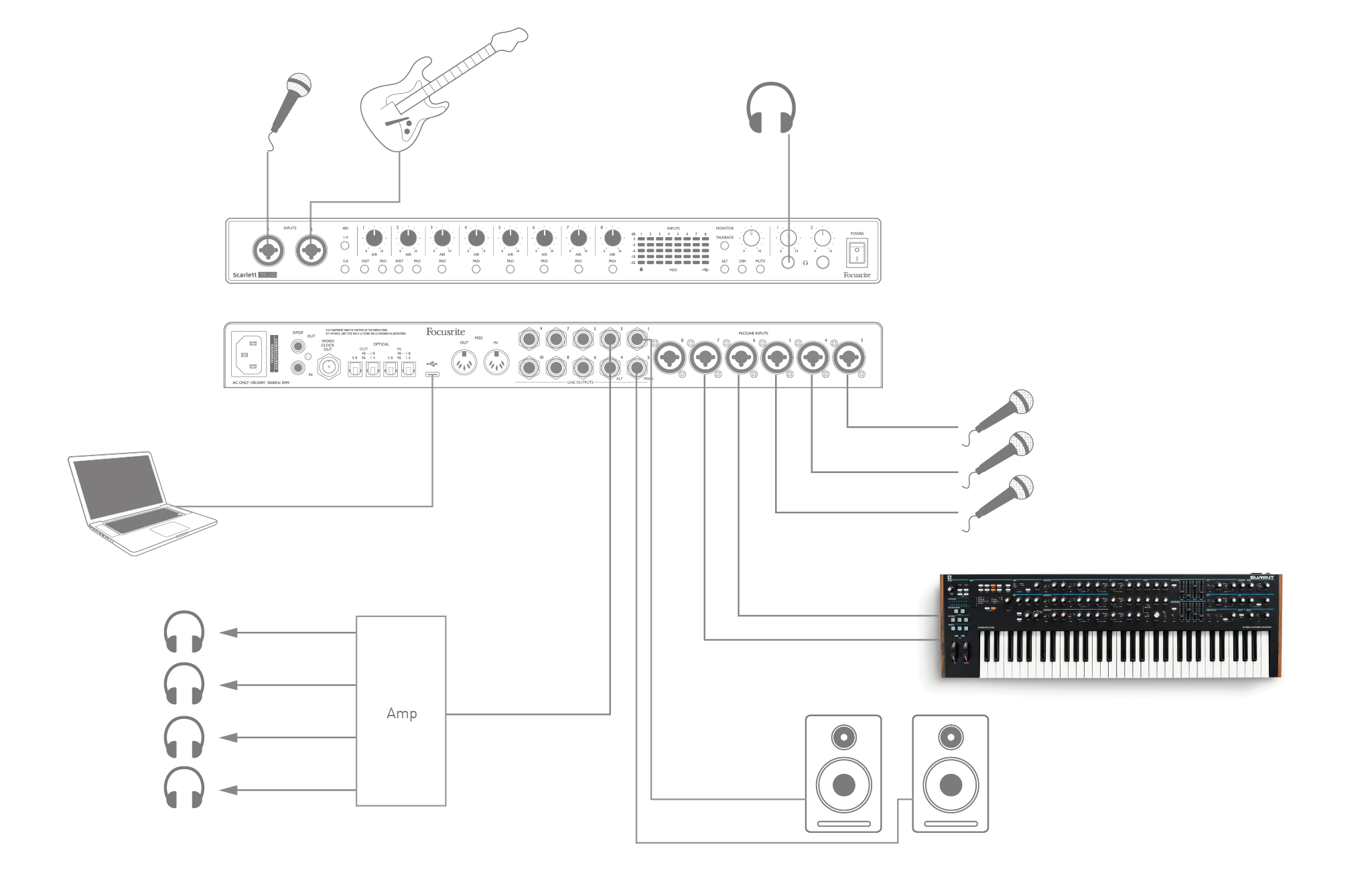

此设置展示了在 Mac 或 PC 上使用 DAW 软件录制一组音乐家的典型配置。
图中显示了连接到 Scarlett 18i20 3rd Gen的输入。只有输入 1 和 2 可以配置为直接接受乐器，因此我们选择将吉他插入输入 2。确保为此输入选择了 INST。
通过随附的 USB 电缆连接到运行 DAW 软件的 PC 或 Mac。这将传输 DAW 和 Scarlett 18i20 3rd Gen. 在 DAW 中配置音频设置后，每个输入源将被路由到其自己的 DAW 轨道进行录音。
“延迟”一词在数字音频系统中经常出现。以上述 DAW 录音软件为例，延迟指的是输入信号从计算机和音频软件传输到音频接口再返回所需的时间。
虽然对于大多数简单的录音场景来说，延迟并非问题，但在某些情况下，对于希望边录音边监听输入信号的表演者而言，延迟可能会造成困扰。例如，如果您需要增加 DAW（数字音频工作站）的录音缓冲区大小，就可能出现这种情况。而当您在一个特别大型的项目中录制叠录时，由于使用了大量的 DAW 音轨、软件乐器和效果插件，增加录音缓冲区就显得尤为必要。
缓冲区设置过低的常见症状包括音频出现故障（咔嗒声和爆音），或者 DAW 的 CPU 占用率过高（大多数 DAW 都具有 CPU 监控功能）。大多数 DAW 都允许您在其设置中调整缓冲区大小。 音频偏好设置* 控制页面。

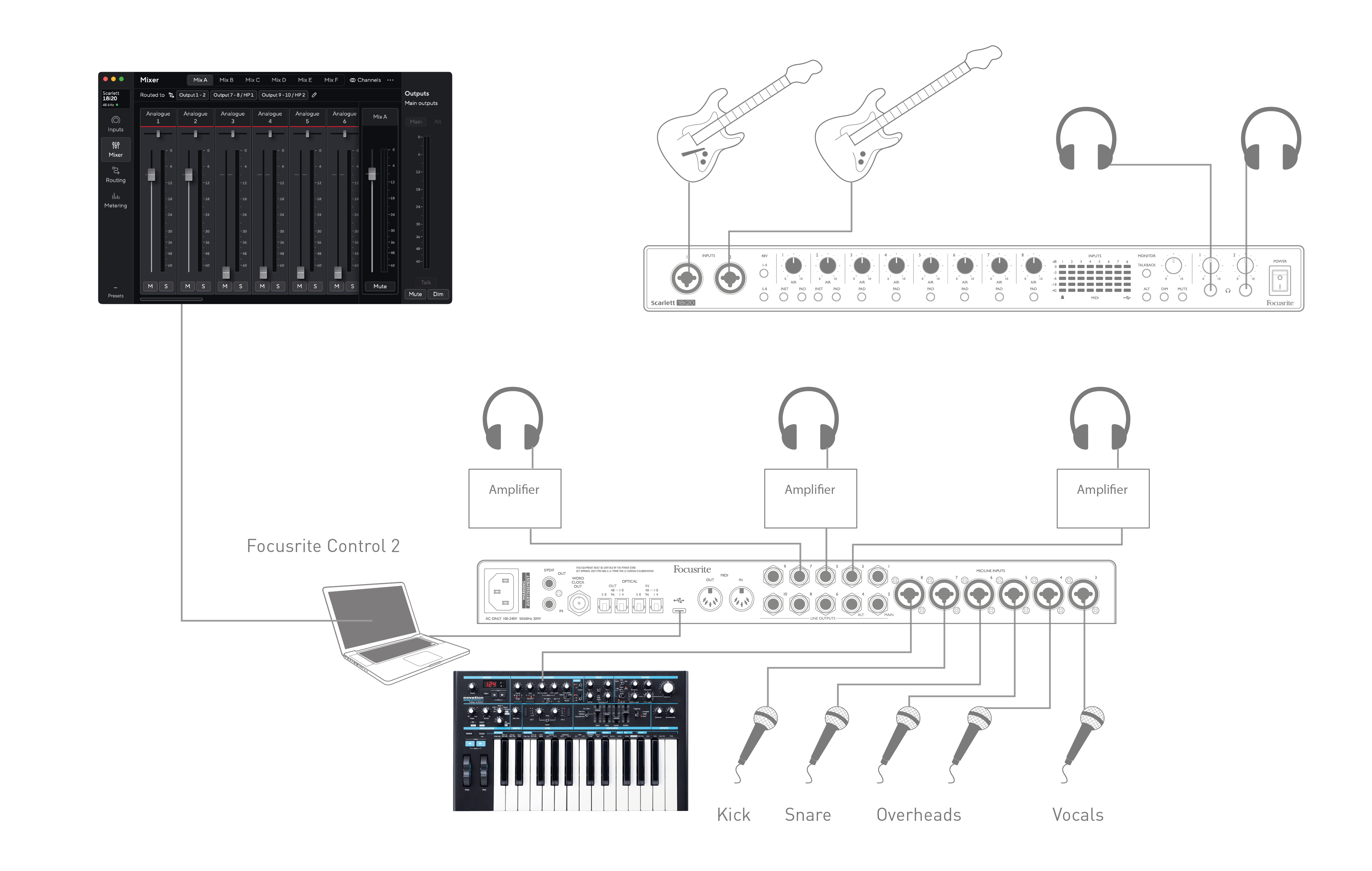

这 Scarlett 18i20 3rd Gen，使用 Focusrite Control 可实现“零延迟监控”，从而克服了这个问题。您可以将输入信号直接路由到 Scarlett 18i20 3rd Gen的耳机输出。这样，音乐家们就可以在电脑播放的同时，以超低延迟（即有效地“实时”）听到自己的声音。输入到电脑的信号不会受到此设置的任何影响。但是，请注意，通过软件插件添加到现场乐器上的任何效果都不会在耳机中听到，尽管 FX 仍会出现在录音中。
在这个例子中，每个乐队成员都收到他/她自己的监听混音，因为他们每个人都有“自己的” Scarlett 18i20 3rd Gen 输出。Focusrite Control 允许您定义最多八个单独的混音，这些混音可能包括之前录制的 DAW 音轨以及当前输入信号。
使用直接监听时，请确保您的 DAW 软件未将任何输入（即您当前正在录制的信号）路由到任何输出。否则，乐手会听到自己“录了两遍”，其中一个信号会产生明显的延迟，如同回声。
后面板上的 1/4 英寸主输出接口（线路输出 1 和 2）通常用于驱动您的主监听音箱。有源监听音箱内置放大器和音量控制，可以直接连接。无源音箱则需要单独的立体声放大器；后面板的输出接口应连接到放大器的输入接口。

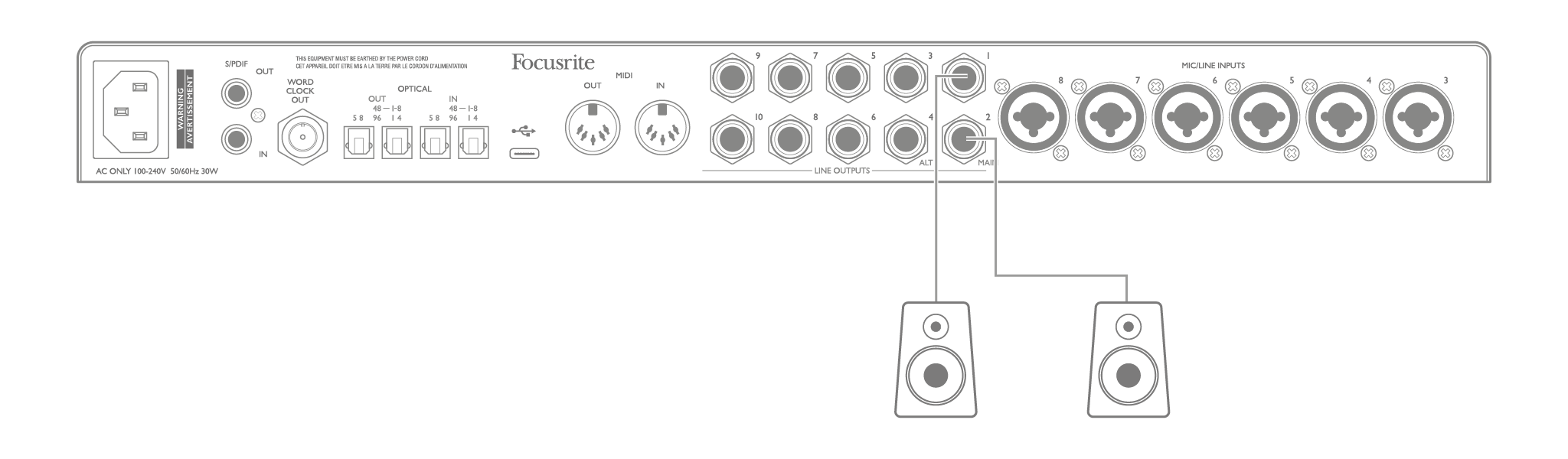

连接有源扬声器：

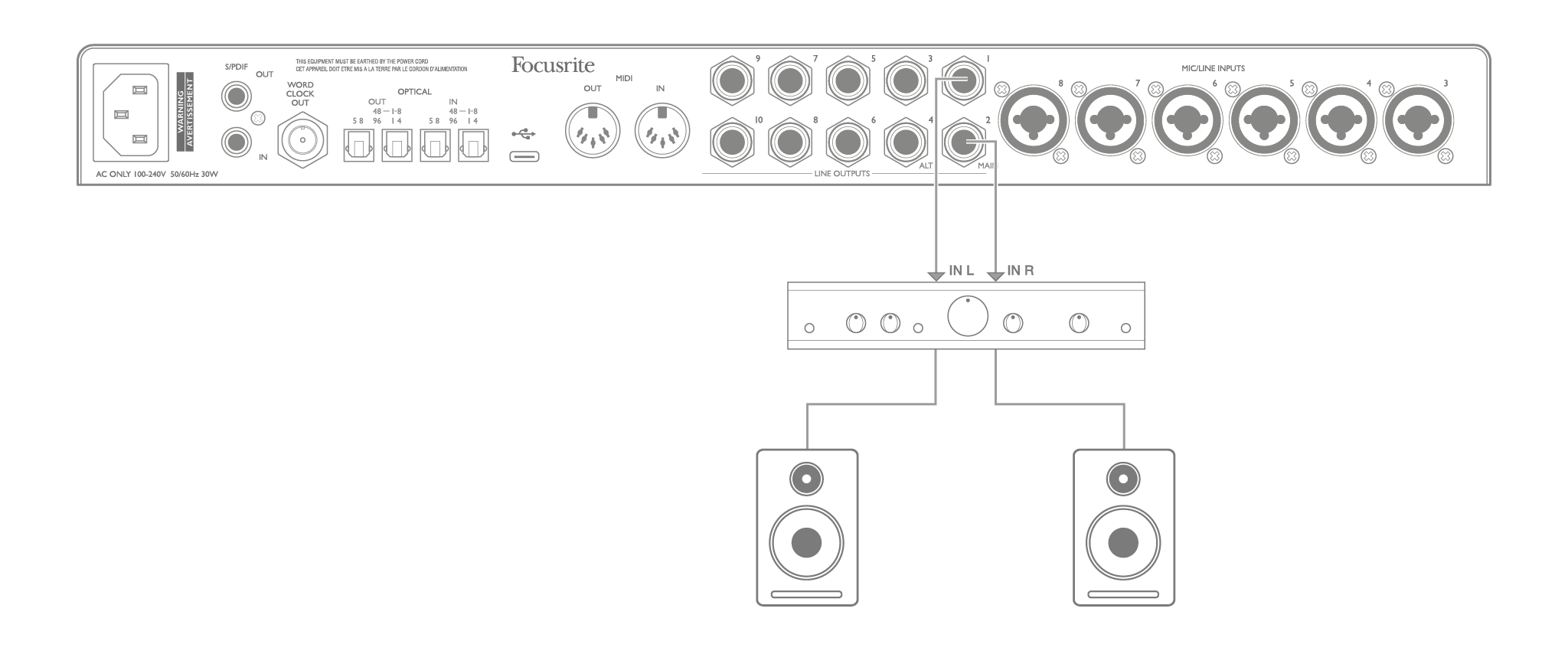

将无源扬声器与立体声放大器连接：
所有线路输出接口均为 3 极 (TRS) ¼ 英寸（6.35 毫米）插孔，并采用电子平衡设计。常见的消费级（高保真）功放和小功率监听音箱可能采用非平衡输入，例如 RCA 插孔或用于直接连接电脑的 3.5 毫米 3 极插头。无论哪种情况，都应使用一端带有插头的线缆。
专业有源监听音箱和专业功率放大器通常都具有平衡输入接口。
混音时，您可能需要使用几对附加扬声器（中场、近场等）来检查您的混音在其他类型扬声器上的转换效果。您可以将附加扬声器对连接到其他线路输出对（例如，近场连接到线路输出 3 和 4，中场连接到线路输出 5 和 6），然后在 Focusrite Control 中在它们之间切换。 Scarlett 18i20 3rd Gen的 ALT 功能（见下文）已包含在内，以便简化第二对显示器的使用。
小心
如果扬声器和麦克风同时开启，可能会产生音频反馈回路！我们建议您在录音时始终关闭（或调低）监听扬声器，并在后期配音时使用耳机。
这 18i20的 ALT 功能可以轻松添加第二对监听音箱：将第二对监听音箱连接到线路输出 3 和 4。启用后即可进行连接。 扬声器切换 在 Focusrite Control 2您可以通过点击来在主显示器和辅助显示器之间切换。 前面板或 屏幕上 主要的 和 备用 按钮。当 ALT 功能激活时，主混音输出将送至线路输出 3 和 4，而不是 1 和 2，并且绿色 ALT LED 指示灯将亮起以确认这一点。

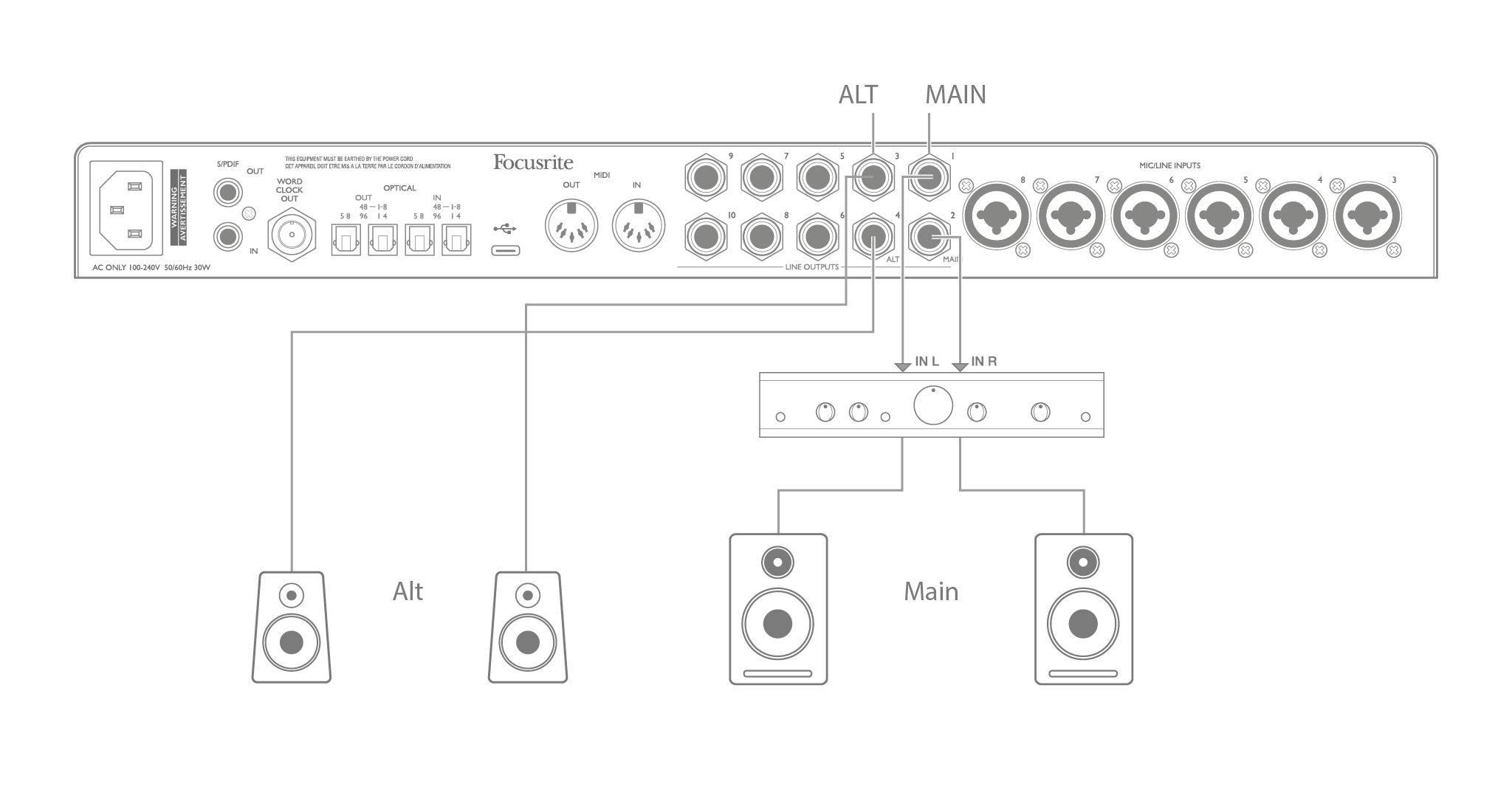

在下面的示例中，我们展示了带有独立功率放大器的无源扬声器作为主监听音箱，有源扬声器作为辅助音箱，但当然，在任何情况下都可以使用您喜欢的任何类型的监听音箱。
因为 Scarlett 18i20 3rd Gen 配备十条线路输出，非常适合在多声道声音格式（例如 LCRS、5.1 环绕声或 7.1 环绕声）下使用。
要将每个通道路由到正确的输出，您需要将 DAW 输出路由到线路输出。 Focusrite Control 2 （例如 DAW 输出 1 > 线路输出 1，DAW 输出 2 > 线路输出 2，等等）。

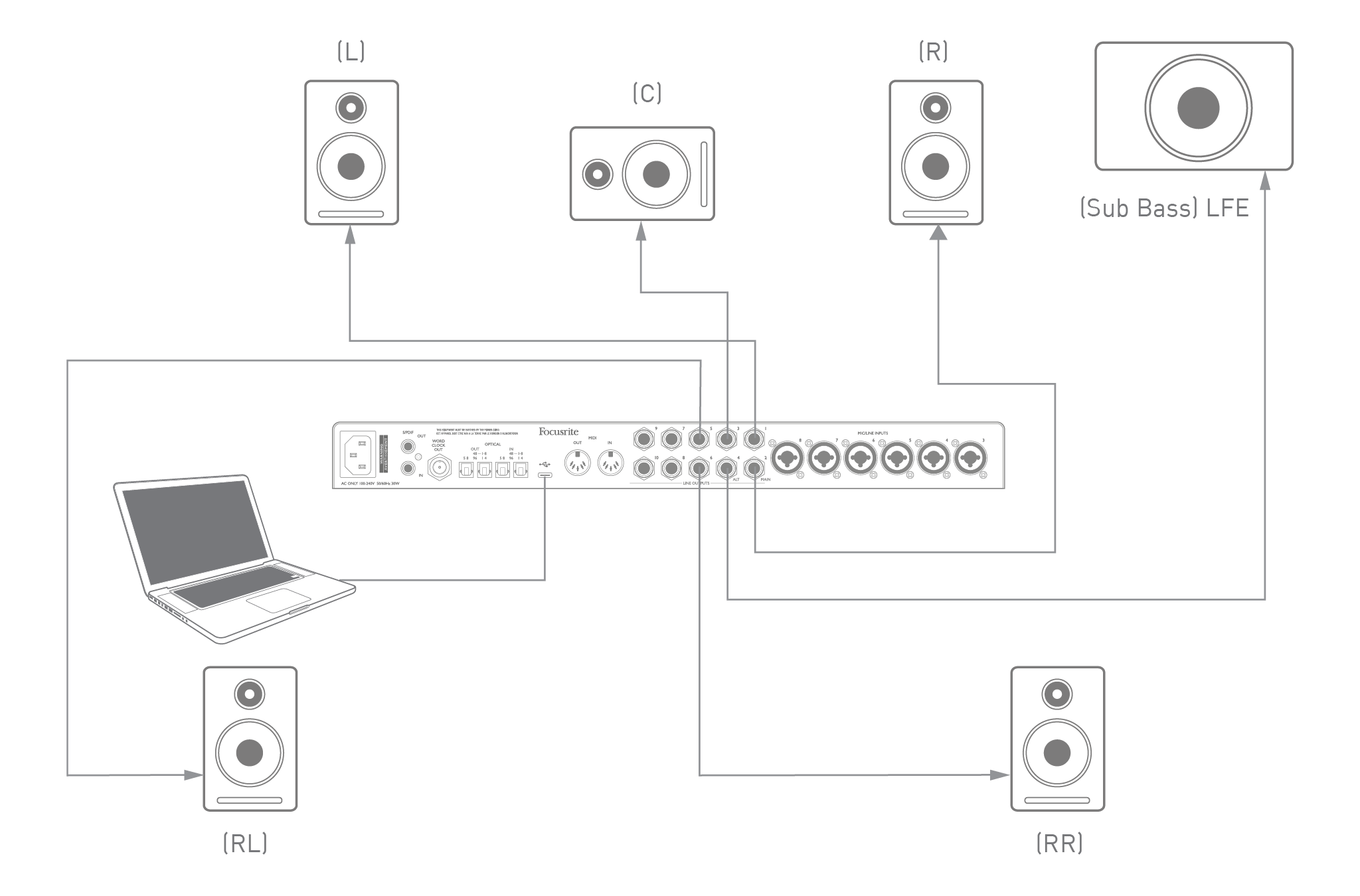

下面的示例显示了如何将六个扬声器连接到 Scarlett 18i20 3rd Gen 在 5.1 环绕监控布置中。
Windows 用户：
在 Windows 系统中，环绕声既可用于支持多声道 ASIO 的软件，也可用于不支持 ASIO 的应用程序（使用我们的驱动程序）。大多数情况下，这将是您的 DAW（数字音频工作站），而且通常情况下，能够进行环绕声混音的 DAW 都允许您在 DAW 中设置扬声器映射。 音频输出首选项 或者 I/O 设置 页。
请参阅您的 DAW 用户指南（或帮助文件），以获取有关设置环绕声混音输出以及您希望使用的扬声器配置的指导。
在非 ASIO 应用程序中设置环绕声：
-
右键单击 Windows 任务栏中的 Focusrite Notifier 图标，然后单击打开 Windows 声音面板。
-
单击“播放”选项卡中列出的 Focusrite 设备以将其选中。
-
点击“配置”按钮。
-
选择多通道格式，您选择的选项取决于您如何使用 Scarlett。
-
前往 Focusrite Control 2 然后依次点击“文件”>“预设”>“直接路由”，设置一对一路由。
Mac 用户：

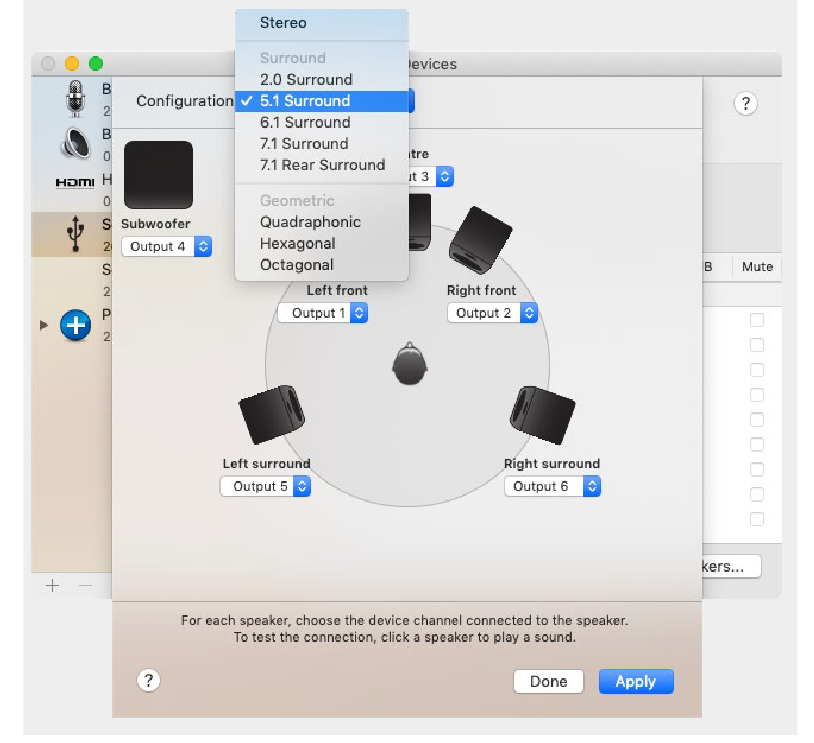

在 Mac 上，可以通过所有支持多声道音频的应用程序（DAW 和常规 macOS 应用程序）配置环绕声。为此，请转到： 应用程序 > 实用程序 > 音频 MIDI 设置 > Scarlett 18i20 3rd Gen > 配置扬声器 > 配置 > 选择所需的配置。
除了八个模拟输入外， Scarlett 18i20 3rd Gen 有两个 OPTICAL IN ADAT 输入端口。它们提供八个额外的音频输入，采样率最高可达 96 kHz。光纤输入在采样率为 176.4/192 kHz 时被禁用。
使用配备 ADAT 输出的独立 8 通道麦克风前置放大器（例如 Focusrite Scarlett OctoPre）可以简单而出色地扩展 Scarlett 18i20 3rd Gen的输入能力。

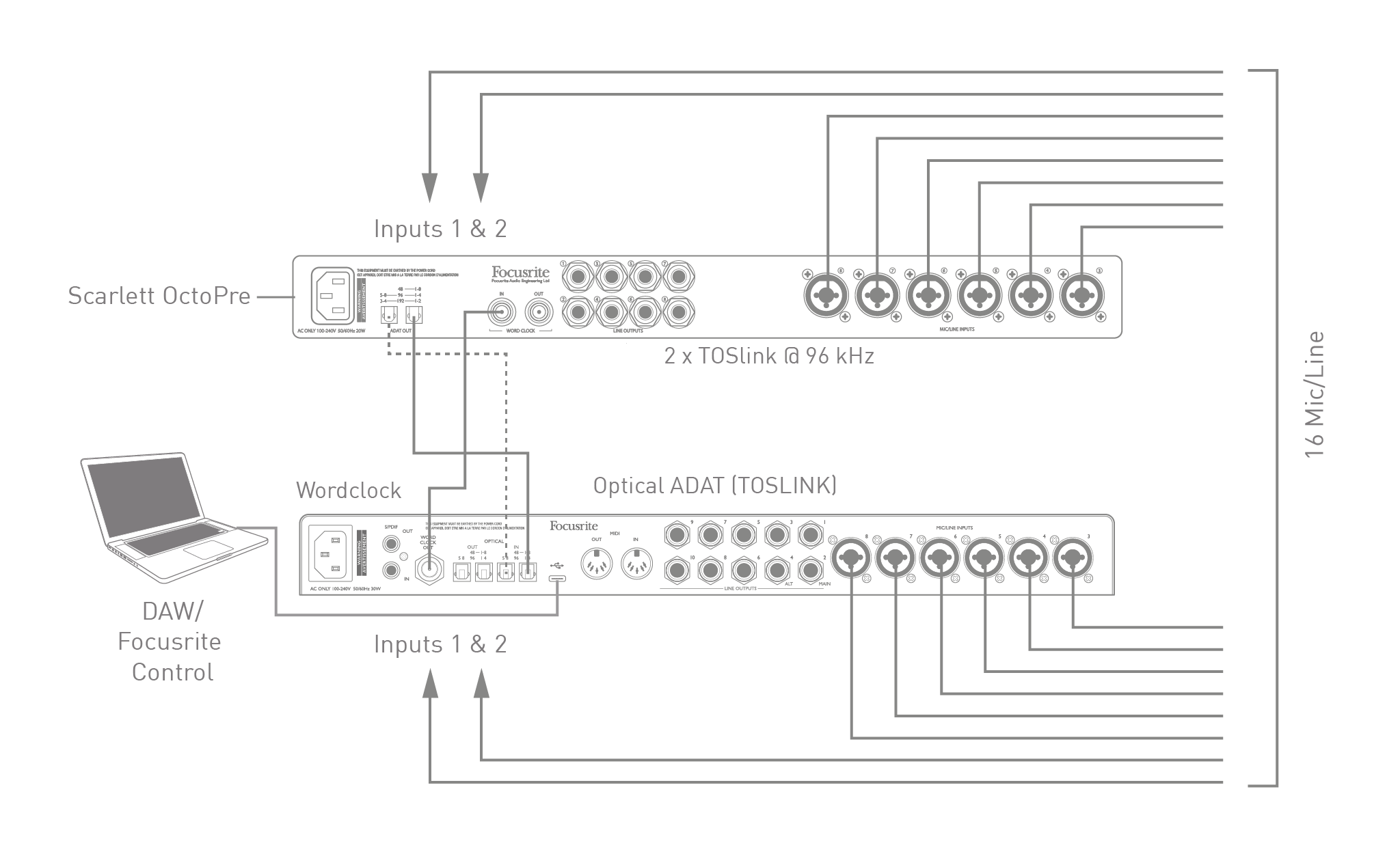

在 44.1/48 kHz 时，Scarlett OctoPre 的 ADAT OUT 1-8 端口连接到 Scarlett 18i20 3rd Gen OPTICAL IN 端口 48 – 1-8，使用单条 TOSLINK 光纤电缆。要通过 ADAT 同步设备，请将 Scarlett OctoPre 的时钟源设置为内部时钟源， Scarlett 18i20 3rd Gen （通过 Focusrite Control） 自适应差动装置. 或者，可以通过连接实现稳定的时钟同步 Scarlett 18i20 3rd Gen的 WORD CLOCK OUT 连接到 Scarlett OctoPre 的 WORD CLOCK IN，并将 Scarlett OctoPre 设置为使用 Word Clock 作为时钟源。 Scarlett 18i20 3rd GenFocusrite Control 中的时钟源 内部的。
连接两个数字设备时，务必确保两者的采样率设置相同。
您可以使用以下方式路由额外的 ADAT 输入 Focusrite Control 2 与其他输入接口的使用方式完全相同。如有需要，这些额外的输入接口可以作为任何音乐家耳机混音的一部分。
在 88.2/96 kHz 采样率下工作时，请在 Scarlett OctoPre 的 ADAT OUT 5-8 端口和 18i20 的 OPTICAL IN 5-8 – 96 端口之间添加第二根 TOSLINK 光纤线缆。在高采样率下，第二根线缆将传输通道 5-8，而第一根线缆（如上所述）将传输通道 1-4。
如果您有数模转换器，则可以反向使用 18i20 的光纤输出 ADAT 端口；例如，可以将 DAW 的额外输出转换为模拟信号，以便使用外部硬件调音台对多个 DAW 音轨进行混音。
采样率为 44.1/48 kHz 时，右侧 OPTICAL OUT 端口传输通道 1 至 8；采样率为 88.2/96 kHz 时，右侧端口传输通道 1 至 4，左侧端口传输通道 5 至 8。
这 Scarlett 18i20 3rd Gen 能够在硬件中存储 Focusrite Control 中定义的混音配置。此功能允许您使用计算机将其配置为舞台键盘混音器（例如，作为舞台键盘混音器），并将配置上传到设备本身。您可以使用 Scarlett 18i20 3rd Gen 作为键盘设备的一部分，作为简单的本地混音器来控制多个键盘的整体混音。

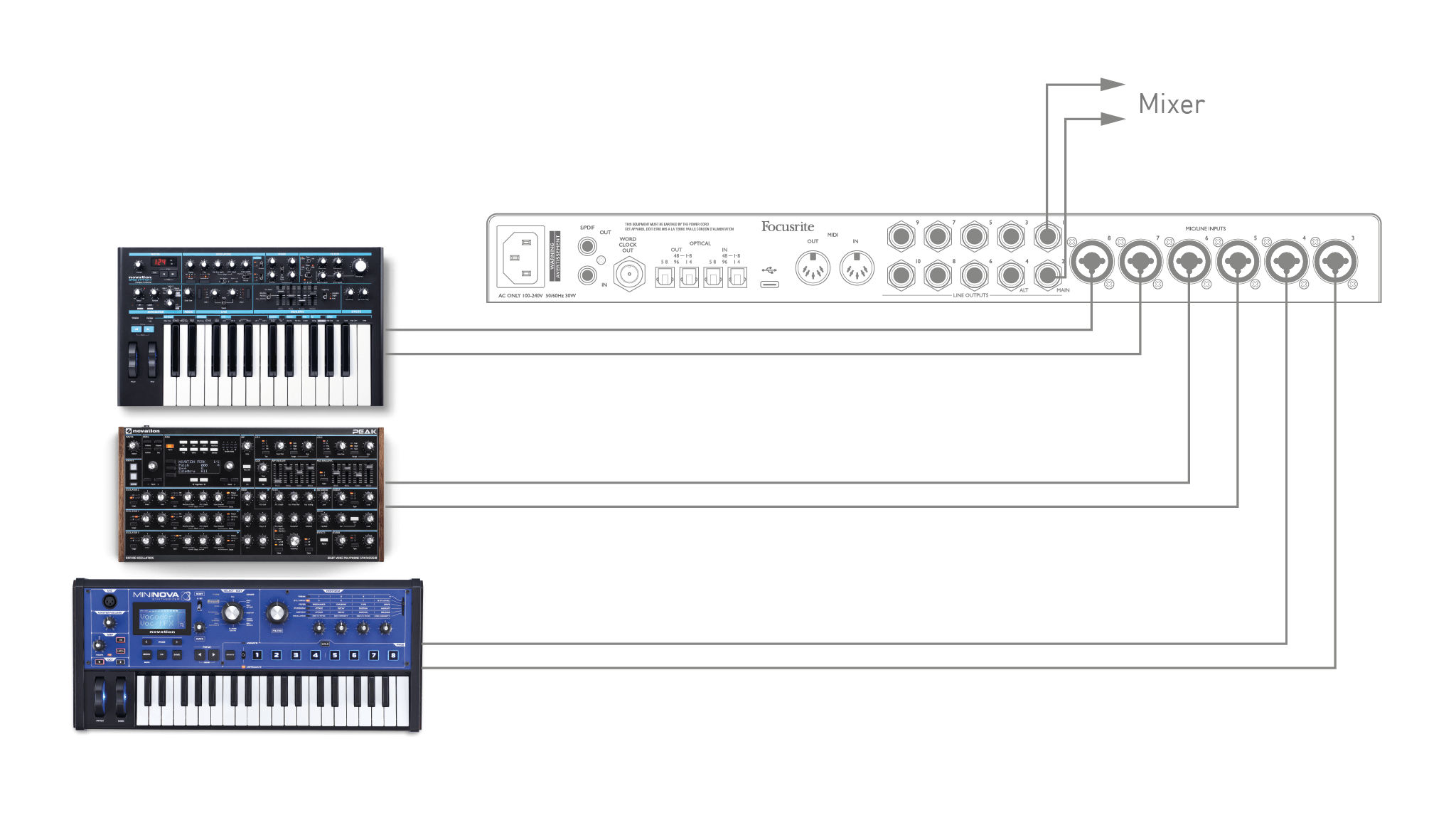

在图示的例子中，三个立体声键盘连接到 Scarlett 18i20 3rd Gen; 输出 3 和 4 连接至主 PA 系统。表演者可以从前面板调整各个键盘的增益；他/她还可以调整键盘混音的整体电平。
