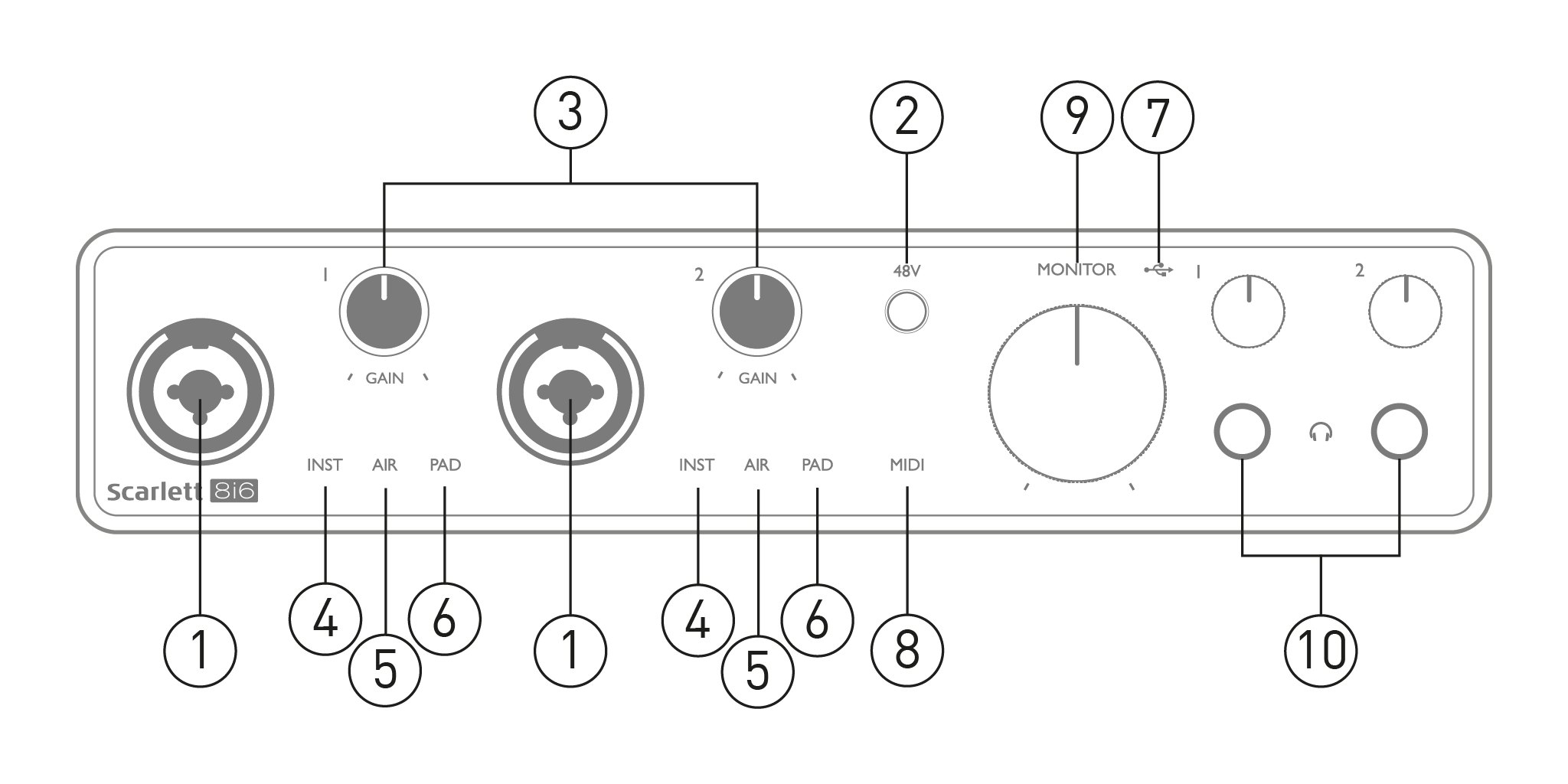

输入 1 和 2 – “组合”输入插座 - 在此处连接麦克风、乐器（例如吉他）或线路电平信号。组合插座接受 XLR 和 ¼” (6.35 mm) 插孔。麦克风使用 XLR 插头连接：乐器和线路电平信号通过 TS 或 TRS 类型的 ¼” (6.35 mm) 插孔插头连接。插入 XLR 插头时，前置放大器增益适用于麦克风，插入插孔插头时，前置放大器增益适用于更高电平信号。请勿通过 XLR 插头连接麦克风以外的任何设备（例如声音模块或 FX 单元的输出），因为信号电平会使前置放大器过载，导致失真。如果启用幻象电源，可能会损坏您的设备。
-
48伏 – 按下可在 Combo 连接器的 XLR 触点（麦克风输入）处启用 48 V 幻象电源。 48伏 当选择幻象电源时，指示灯亮红灯。
-
增益 1 和 增益 2 - 分别调整输入 1 和 2 的信号输入增益。增益控制有三色 LED“环”来确认信号电平：绿色表示输入电平至少为 -24 dBFS（即“信号存在”），环在 -6 dBFS 时变为琥珀色，表示信号接近削波，在 0 dBFS（数字削波）时变为红色。
-
因斯特 – 可以在 Focusrite Control 中选择输入 1 和 2 插孔的输入类型。选择 INST 时，红色 LED 会亮起。选择 INST 后，增益范围和输入阻抗会改变（相对于 LINE），并且输入会变为不平衡。这可优化乐器的直接连接（通过 2 极 (TS) 插孔插头）。当 INST 关闭时，输入适合连接线路电平信号。线路电平信号可以通过 3 极 (TRS) 插孔以平衡形式连接，也可以通过 2 极 (TS) 插孔以不平衡形式连接。
-
空气 – 两个黄色 LED 指示输入 1 和 2 选择了 AIR 模式。从 Focusrite Control 中选择的 AIR 模式会修改输入级的频率响应，以模拟经典的基于变压器的 Focusrite ISA 麦克风前置放大器。
-
软垫 – 两个绿色 LED；当从 Focusrite Control 中选择 PAD 作为输入 1 和 2 时亮起。PAD 将进入 DAW 的信号电平降低 10 dB；当输入源的电平特别高时使用。
-
USB LED - 当 Scarlett 连接到您的计算机并被计算机识别时，绿色 LED 会亮起。
-
MIDI LED – 绿色 LED，当接收到 MIDI 数据时亮起 MIDI输入 港口。
-
监视器 – 主监视器输出电平控制 – 这是一个模拟控制，可调节后面板上输出 1 和 2 的电平。
-
- 在耳机音量控制下方的两个 ¼” (6.25 mm) TRS 插孔上连接一或两对立体声耳机。耳机输出始终承载 Focusrite Control 中分别路由到模拟输出 1 和 2 以及 3 和 4（作为立体声对）的信号。
-

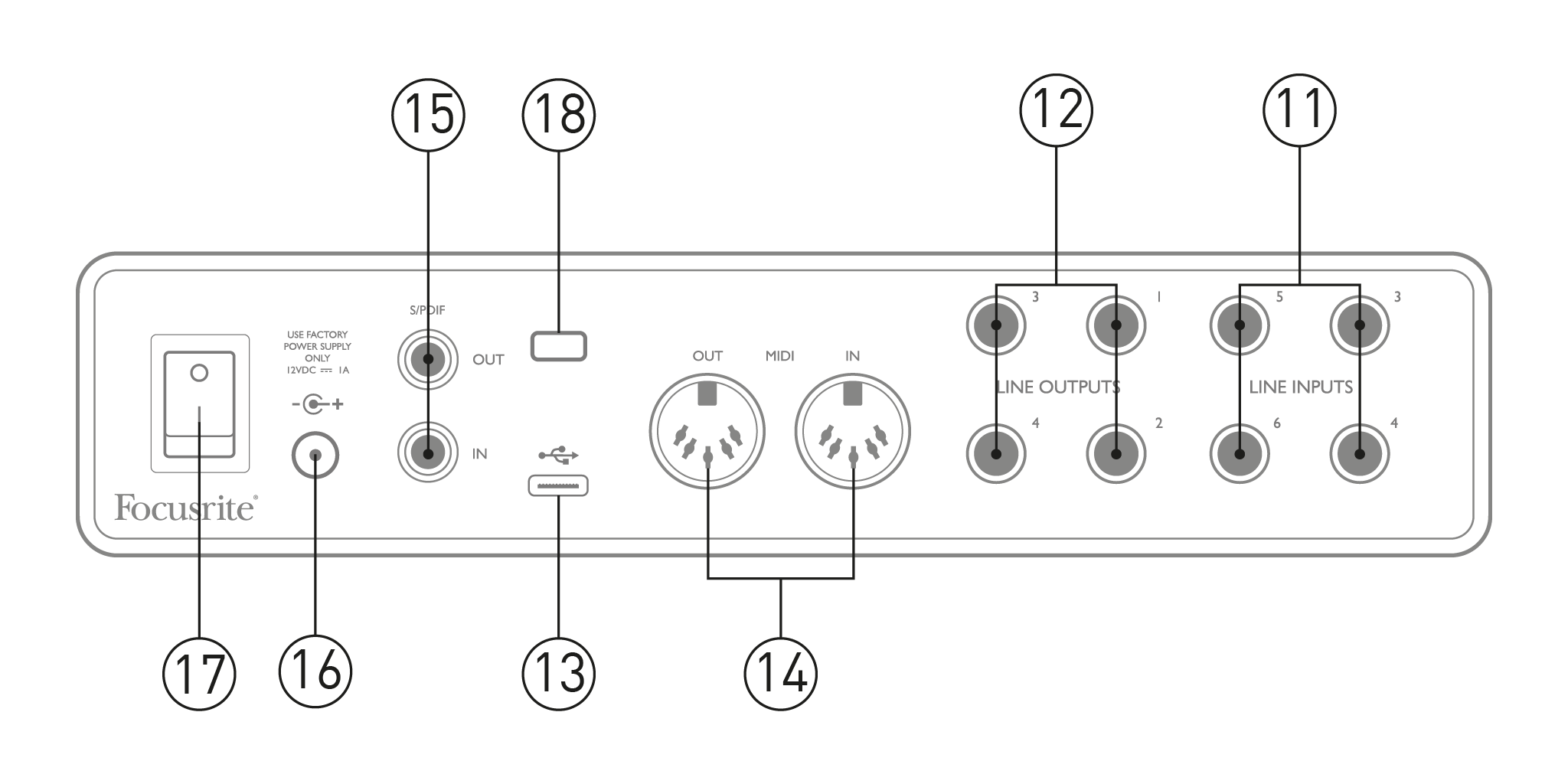

线路输入 3 到 6 – 四个平衡模拟线路输入，位于 ¼” (6.35 毫米) 插孔上。使用 ¼” TRS（平衡）或 TS（非平衡）插孔插头，在此连接更多线路电平源。
-
线路输出 1 到 4 – ¼” (6.35 mm) 插孔上的四个平衡模拟线路输出；使用 TRS 插孔进行平衡连接或使用 TS 插孔进行非平衡连接。输出 1 和 2 通常用于驱动主监控系统，尽管这些输出中的任何一个可用的信号都可以在 Focusrite Control 中定义。输出 3 和 4 可用于驱动备选扬声器（即中场、近场等），或驱动外置 FX 处理器。
-
-
MIDI输入 和 MIDI 输出 – 标准 5 针 DIN 插座，用于连接外部 MIDI 设备。 Scarlett 8i6 3rd Gen 充当 MIDI 接口，允许将计算机的 MIDI 数据分发到其他 MIDI 设备。
-
SPDIF输入 和 出去 – 两个唱机 (RCA) 插座，用于传输双声道数字音频信号 Scarlett 8i6 3rd Gen 采用 S/PDIF 格式。这些是设备输入 7 和 8 以及输出 5 和 6。与所有其他输入和输出一样，这些连接器上的信号可在 Focusrite Control 中进行路由。
-
外部直流电源输入 – Scarlett 8i6 3rd Gen 由提供的交流适配器 (PSU) 供电，额定电压为 12 V DC 和 1 A；同轴连接器的极性为正极 (+12 V) 位于中心针脚上。请注意 Scarlett 8i6 3rd Gen 无法通过主机的USB端口供电。
-
电源开/关开关。
-
钾 （Kensington 安全锁）– 保护您的 Scarlett 8i6 3rd Gen 如果需要的话，可以采用合适的结构。
USB端口类型： 这 8i6 它有一个 Type-C USB 2.0 端口（位于后面板）。软件安装完成后，连接…… 8i6 连接到您的电脑；如果您的电脑配备的是 A 型 USB 接口，请使用设备随附的 A 型转 C 型 USB 连接线。如果您的电脑配备的是 C 型 USB 接口，请从电脑供应商处购买 C 型转 C 型连接线。
USB标准请注意，因为 8i6 这是一个 USB 2.0 设备，因此需要电脑上配备 USB 2.0 兼容端口才能连接。它无法与 USB 1.0/1.1 端口配合使用；但是，USB 3.0 端口可以支持 USB 2.0 设备。
USB 连接线连接好后，打开电源。 8i6 打开后面板电源开关。
这 8i6 它兼容任何支持 ASIO 或 WDM 的 Windows DAW，以及任何使用 Core Audio 的 Mac DAW。按照入门指南操作后，即可开始使用。 8i6 使用你选择的 DAW 软件。
请注意——您的 DAW 可能不会自动选择 8i6 作为其默认 I/O 设备。您必须手动选择。 Focusrite USB ASIO 作为您 DAW 中的驱动程序 音频设置* 页面。如果您不确定在哪里选择 ASIO/Core Audio 驱动程序，请参阅您的 DAW 文档（或帮助文件）。以下示例显示了 Ableton Live Lite 中的正确配置。 偏好 面板（图中所示为 Windows 版本）。
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
一旦 8i6 如果该设备被设置为 DAW 中的首选音频设备*，则所有输入和输出都会出现在 DAW 的音频 I/O 设置中。根据您使用的 DAW，您可能需要在使用前启用某些输入或输出。

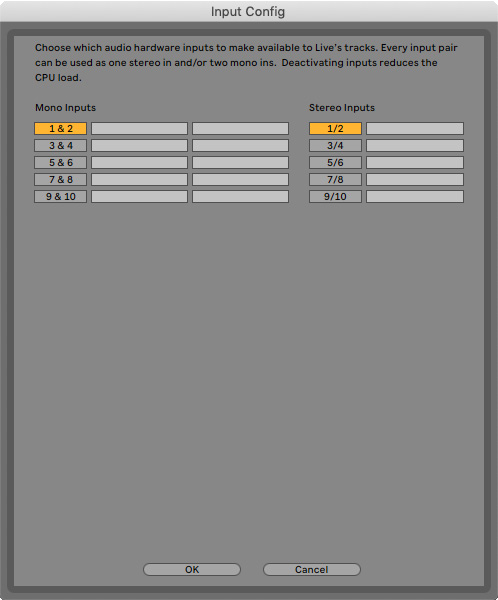

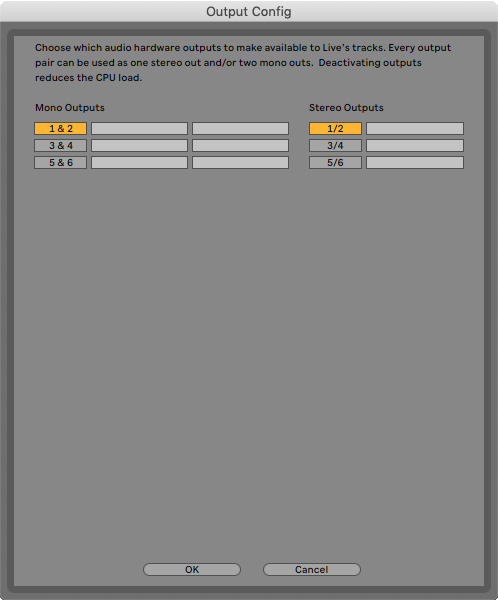

下面的两个示例显示了在 Ableton Live 的输入和输出配置页面中启用的两个输入和两个输出。
|
|
|
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
这 Scarlett 8i6 3rd Gen 是多种录音和监控应用的绝佳选择。下面显示了一些典型配置。

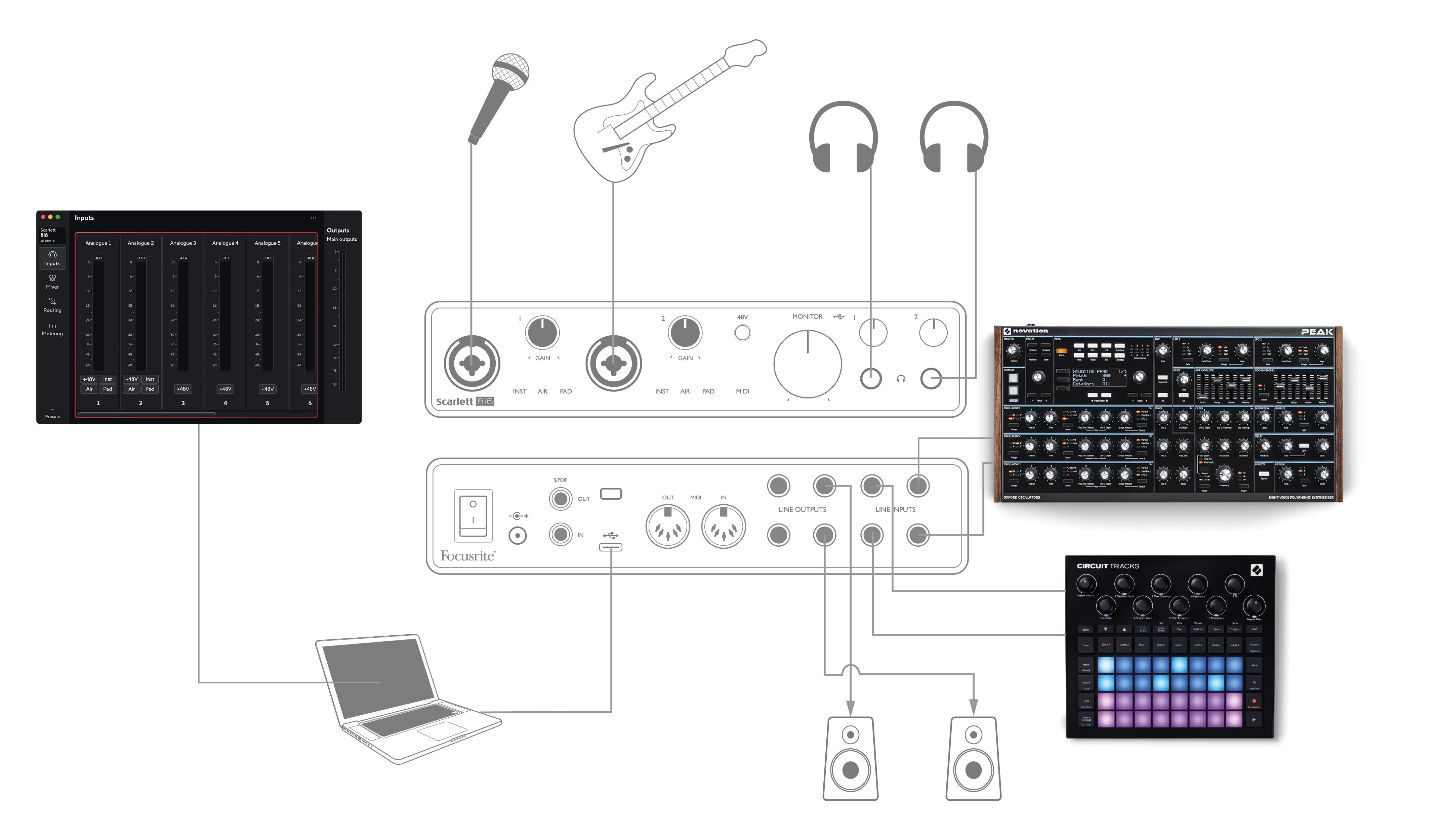

此设置显示了使用 Mac 或 PC 上的 DAW 软件录制歌手和吉他手以及键盘和鼓机的配置。输入 1 和 2 分别用于人声和吉他，输入 3 和 4 接收键盘的立体声输出，输入 5 和 6 用于鼓机。
每个源都会录制在 DAW 的单独音轨（或立体声音轨对）上。录制期间，可以通过耳机监听乐器和歌手的混音，以及 DAW 中已录制的任何音轨的播放。或者，如果人声麦克风在单独的房间中，也可以使用扬声器。混音本身在 Focusrite Control 中设置。
前面板输入插座为 XLR 组合类型，可连接 XLR 公头连接器（麦克风电缆末端有一个）或 ¼ 英寸（6.35 毫米）插头。注意 Scarlett 8i6 3rd Gen 没有“麦克风/线路”开关——当您将 XLR 插入输入时，Focusrite 前置放大器级会自动配置为麦克风，当您连接插头时，则会自动配置为线路或乐器。选择 因斯特 在 Focusrite Control 中（ 输入设置 如果您要使用普通的 2 极吉他插孔连接吉他等乐器，请参见第 7-11 页。 因斯特 如果您通过 3 极 (TRS) 插孔连接线路电平源（例如外部音频混音器的平衡输出），则应该关闭。
注意
组合式连接器可兼容两种类型的插头。
如果您使用的是电容麦克风，请按 48伏 按钮为麦克风提供幻象电源。大多数其他类型的现代麦克风（例如动圈式或带式麦克风）不会因无意使用幻象电源而损坏，但请注意，一些较旧的麦克风可能会损坏；如果您有任何疑问，请检查麦克风的规格以确保使用安全。
输入通道 1 和 2 Scarlett 8i6 3rd Gen 每个都有一个 PAD 功能：从 Focusrite Control 中选择时（软垫 激活时亮起绿色），输入到 DAW 的信号电平会降低 10 dB。如果您的源的输出电平特别“热”，您会发现此功能很有用，此时您可能会注意到削波或增益光环变红，即使在最小增益下也是如此。
在谈到数字音频系统时，您经常会听到“延迟”这个词。以上面提到的简单 DAW 录音软件为例，延迟指的是输入信号从计算机和音频软件传输到音频接口再返回所需的时间。
虽然对于大多数简单的录音场景来说，延迟并非问题，但在某些情况下，对于希望边录音边监听输入信号的表演者而言，延迟可能会造成困扰。例如，如果您需要增加 DAW（数字音频工作站）的录音缓冲区大小，就可能出现这种情况。而当您在一个特别大型的项目中录制叠录时，由于使用了大量的 DAW 音轨、软件乐器和效果器插件，增加录音缓冲区就显得尤为必要。
缓冲区设置过低的常见症状包括音频故障（咔嗒声和爆音）或 DAW 中 CPU 占用率过高（大多数 DAW 都有 CPU 使用率显示）。如果您在 Mac 上遇到此问题，可以直接在 DAW 中增加缓冲区大小。在 Windows 上，您很可能需要通过 ASIO 控制面板进行更改，该面板通常可以从 DAW 设置偏好中找到*。
这 8i6配合 Focusrite Control，可以实现零延迟监听，从而克服了这个问题。您可以将输入信号直接路由到…… 8i6耳机和线路输出。这使得乐手能够以超低延迟（即几乎“实时”）听到自己的演奏，同时还能听到电脑的回放。此设置不会对输入到电脑的信号产生任何影响。但是请注意，通过软件插件添加到现场乐器的任何效果都不会在耳机中听到，尽管这些效果仍然会出现在录音中。
使用 Focusrite Control 监听输入信号时，请确保您的 DAW 软件未将任何输入信号（即您当前正在录制的信号）路由到任何输出。否则，乐手会听到自己的声音“重复两次”，其中一个信号会产生明显的延迟，如同回声一般。
* 常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
这 Scarlett 8i6 3rd Gen 允许轻松集成外部外置处理器或效果器。一个很好的例子是将外置立体声压缩器纳入类似于上述的录音设置中。

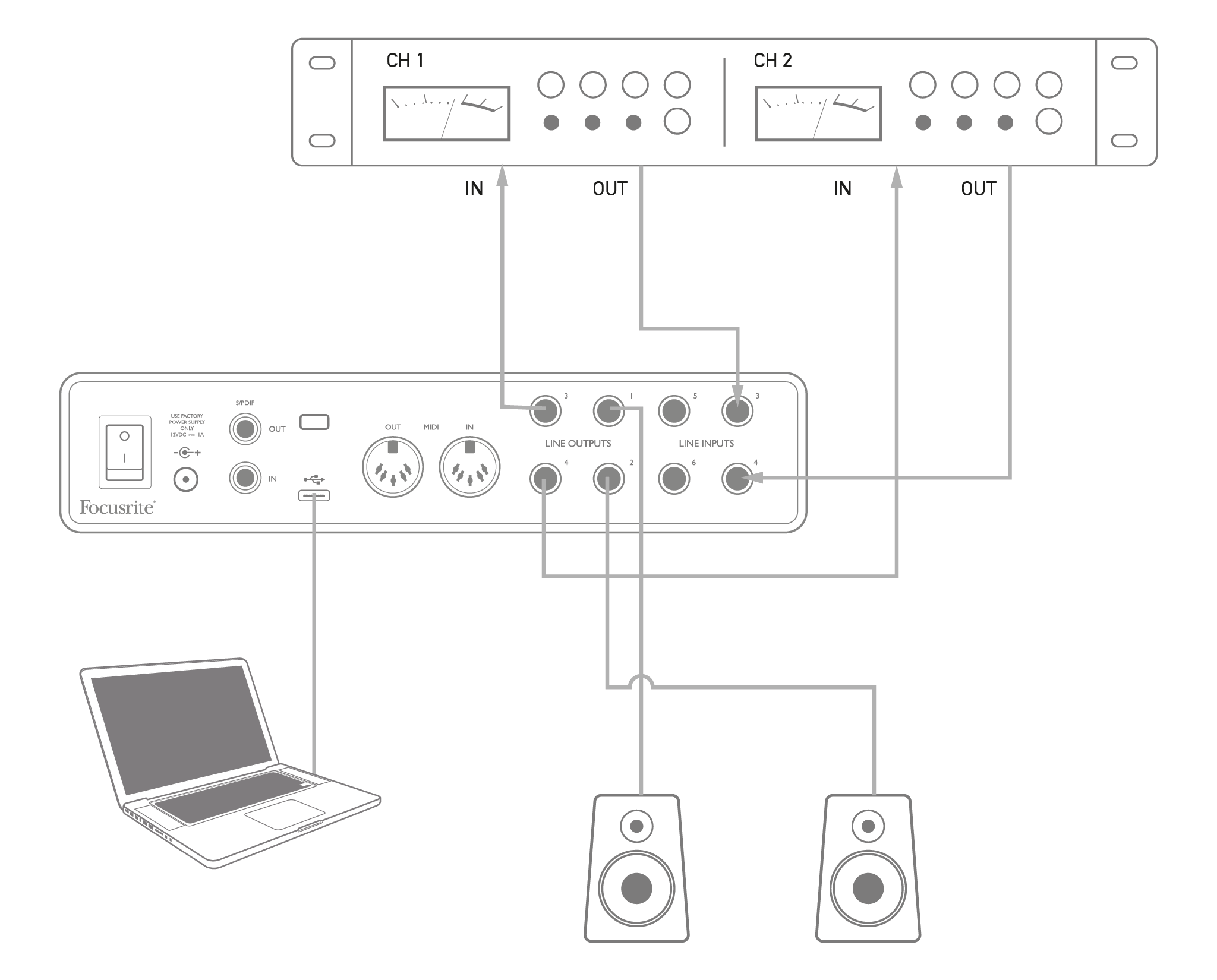

将线路输出 3 和 4 连接到压缩器的输入，将压缩器的输出连接到线路输入 3 和 4，如下所示。然后，您可以将 DAW 的通道路由到输出 3/4。在 Focusrite Control 中，将软件播放 3/4 路由到线路输出 3/4，信号将发送到压缩器。为了清晰起见，我们在此示例中省略了前面板连接。
如果需要或为了获得创意效果，您可以使用 Focusrite Control 或 DAW 软件来调整外部处理器的电平。
这 Scarlett 8i6 3rd Gen 能够在硬件中存储 Focusrite Control 中定义的混音配置。此功能允许您使用计算机将其配置为舞台上的子混音器，并将配置上传到设备本身。然后，您可以使用 Scarlett 8i6 3rd Gen 作为混音器，作为设备装置的一部分，控制多种乐器的整体混音。

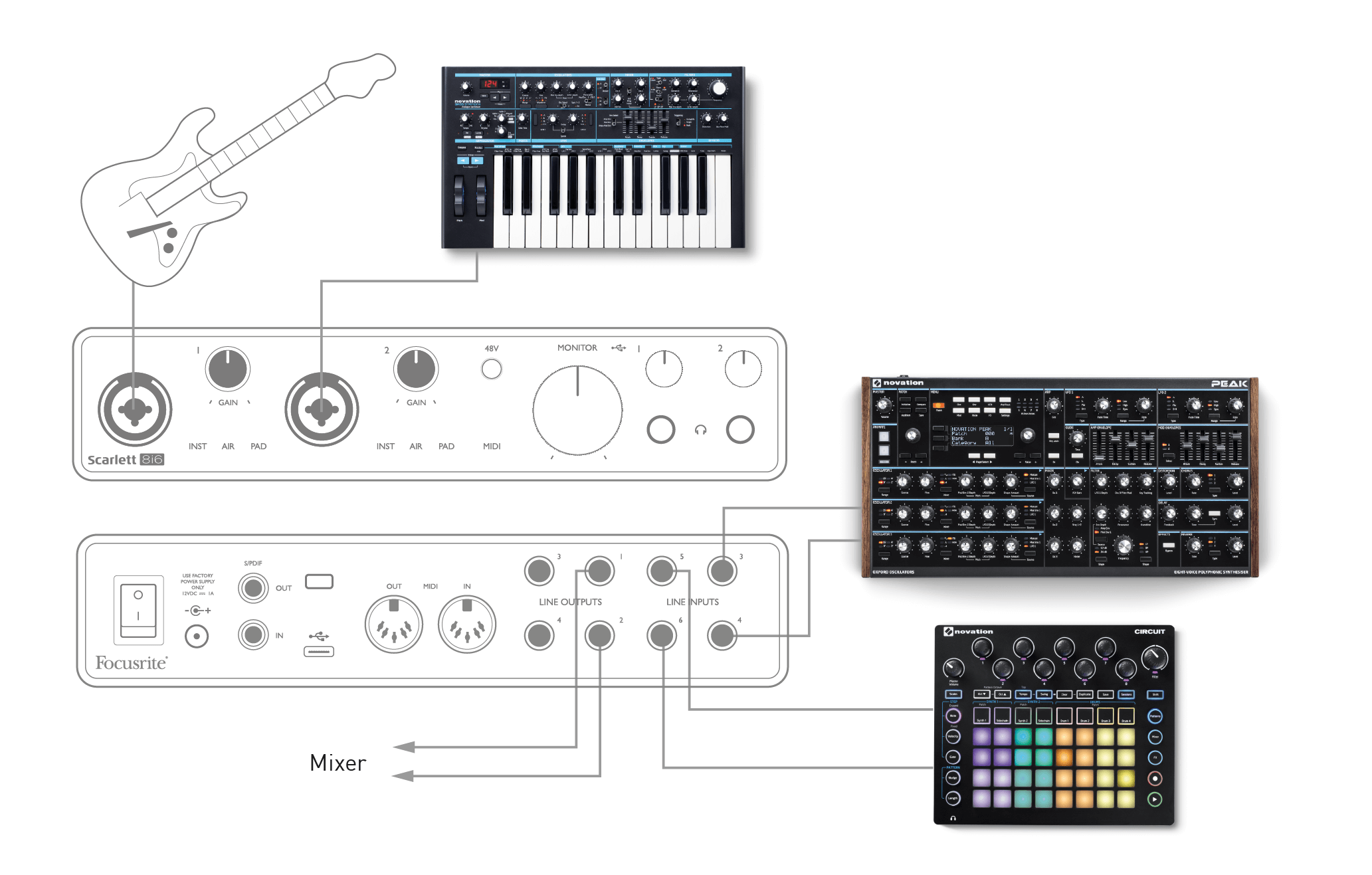

在所示的示例中，吉他、立体声和单声道合成器以及一个 Groovebox 连接到 Scarlett 8i6 3rd Gen; 输出 1 和 2 连接至主 PA 系统。您可以在 Focusrite Control 中设置粗略混音，并从前面板调整两个单声道源相对于立体声源的音量。
