Eingang 1 (Line-Pegel/Instrument) Gainregler und Gain Halo – Der Gain-Regler stellt den Eingangspegel ein und der Gain Halo zeigt Ihnen den Eingangspegel für den 6,35-mm-Stecker-Line-Pegel-/Instrumenten-Eingang auf der Vorderseite an.
-
Eingang 1 Line-Pegel/Instrument 6,35 mm (1/4 Zoll) Klinkenbuchse – akzeptiert sowohl Mono- (TS) als auch Stereo- bzw. symmetrische (TRS) 6,35 mm-Steckerkabel an Line- oder Instrumentenpegel.
-
Schalter Inst – Damit schalten Sie den 6,35-mm-Stecker, Eingang 1, zwischen Line- und Instrumentenpegel um.
-
Eingang 2 (Mikrofon) Gainregler und Gain Halo – Der Gainregler stellt den Eingangspegel ein und der Gain Halo zeigt Ihnen den Eingangspegel für Eingang 2, den XLR-Mikrofonanschluss auf der Rückseite.
-
Taste 48 V – Drücken Sie diese Taste, schalten Sie die 48-V-Phantomspannung am XLR-Mikrofoneingang ein, um Kondensatormikrofone mit Strom zu versorgen.
-
Taste Air – Zum Einschalten des Air-Modus (siehe Air).
-
Pegelregler Lautsprecher-Ausgang – Zur Steuerung des Pegels, der zu den Ausgängen R und L geht.
-
USB-LED – Leuchtet grün, wenn die Schnittstelle von Ihrem Computer erkannt wird, weiß, wenn sie angeschlossen ist, aber nicht erkannt wird, und gar nicht, wenn sie nicht angeschlossen ist.
-
Schalter Direct Monitor – Zum Ein- und Ausschalten des Direct Monitoring (siehe Taste Direct Monitor).
-
Kopfhörerpegelsteuerung – Zur Steuer des an Ihre Kopfhörer gesendeten Pegels.
-
-
-
USB – USB-C-Anschluss zum Anschließen Ihres Scarlett an Ihren Computer.
-
Lautsprecherausgänge R und L – 6,35-mm-Stecker (TS oder TRS) zum Anschluss Ihres Scarlett an Lautsprecher oder einen Verstärker. Wir empfehlen für symmetrische Verbindungen die Verwendung von 6,35-mm-TRS-Stecker-Kabeln.
-
XLR- Eingang 2 – dreipolige XLR-Anschlüsse zum Anschließen Ihrer Mikrofone.
Dieser Abschnitt erläutert die Funktionen auf der Vorderseite Ihres Scarlett Solo: was sie tun, wie Sie sie verwenden können und wie sie bei Focusrite Control funktionieren.
Der Eingangsverstärkungs-Regler des Vorverstärkers steuert den Signalpegel, der an Ihren Computer und Ihre Aufnahmesoftware gesendet wird.
Den Pegel für die Eingangsverstärkung des Vorverstärkers richtig einzustellen, ist mit Blick auf die Aufnahmequalität von entscheidender Bedeutung. Wenn er zu niedrig ist, ist Ihr Signal zu leise, und wenn Sie später versuchen, den Pegel anzuheben, führt das möglicherweise zu Rauschen in der Aufnahme. Wenn die Eingangsverstärkung des Vorverstärkers zu hoch ist, kann es andererseits sein, dass der Eingang „abgeschnitten“ wird und Ihre Aufnahme stark verzerrt klingt.
Das Scarlett Solo verfügt über zwei analoge Gain-Regler für Vorverstärker 1 (Line/Inst) und Vorverstärker 2 (Mikrofon).
Um die Eingangsverstärkung zu steuern, drehen Sie den Gainregler des Vorverstärkers, den Sie verwenden, im Uhrzeigersinn, um den Pegel zu erhöhen, oder gegen den Uhrzeigersinn, um den Pegel zu verringern.
Wenn Sie ein Signal an Ihren Vorverstärker absenden, leuchtet der Gain Halo grün, gelb oder rot, je nach Signalpegel, der an Ihren Computer geht.
-
Grün zeigt an, dass Ihr Signalpegel gut ist.
-
Amber zeigt an, dass Ihr Signal kurz vor der Übersteuerung steht. Ein höherer Pegel könnte dazu führen, dass das Eingangssignal übersteuert
-
Rot zeigt an, dass Ihr Signal übersteuert ist. Sie sollten den Gain verringern.
Dieses Diagramm zeigt die Anzeigen bei verschiedenen Pegeln, um den Eingangssignalpegel anzuzeigen:
-
Kein Eingangssignal
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, Übersteuerung – Verringern Sie die Eingangsverstärkung, um Verzerrungen und Übersteuerung zu vermeiden.

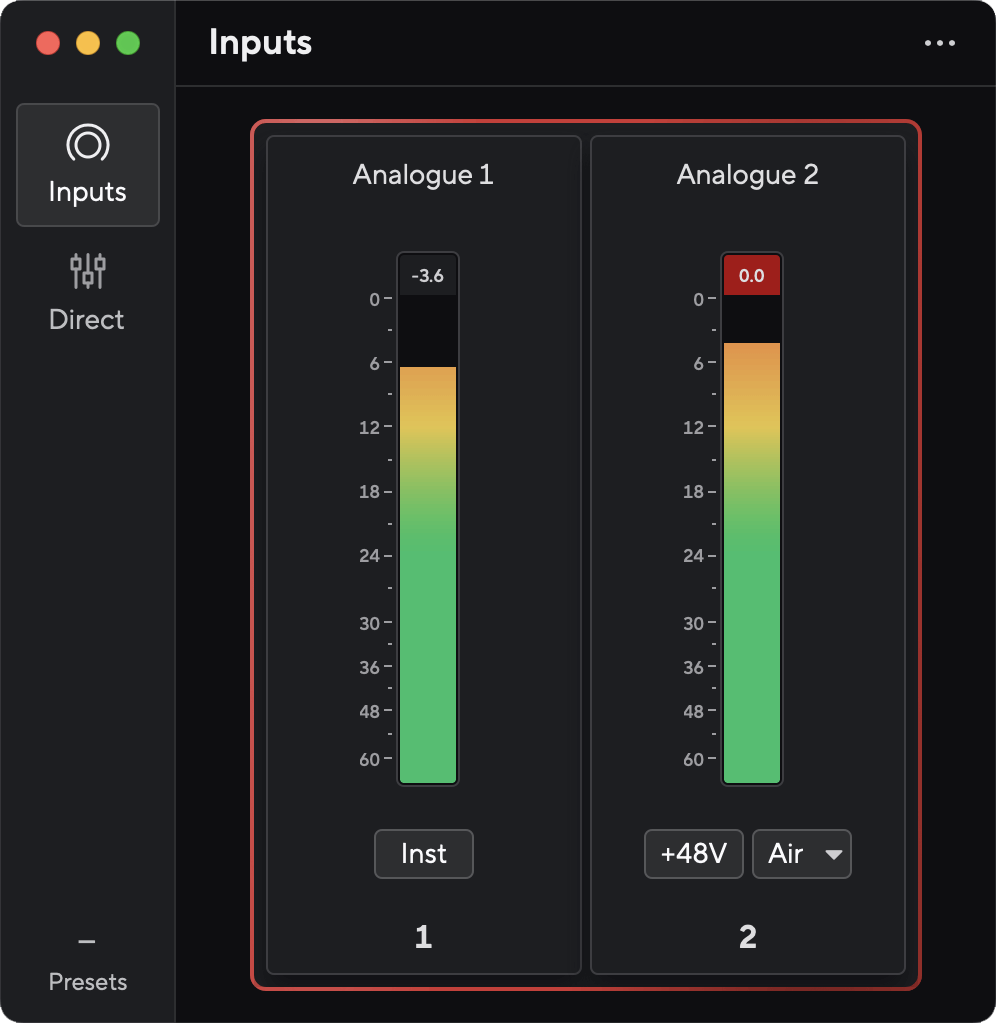

Auf die gleiche Weise wie die Eingangsmessgeräte auf der Vorderseite Ihrer Scarlett Solokönnen Sie das eingehende Signal auf den Messgeräten in Focusrite Control sehen, um den richtigen Vorverstärker-Gain einzustellen.
Wenn das Signal lauter wird, leuchtet die Anzeige in Focusrite Control von grün bis amber (vor der Übersteuerung).
Die Anzeige über dem Messgerät zeigt den Peak-Pegel (in -dBFS) an, den höchsten Pegel auf dieser Spur, seit Sie mit dem Monitoring des Eingangs begonnen haben. Wenn Sie den Mauszeiger über die Peak-Pegelanzeige bewegen, können Sie auf
|
Warten auf ein Eingangssignal. |
Das Eingangssignal liegt bei -18,5 dB. |
Hier zum der Spitzenpegelanzeige klicken. |
Wenn Sie den Vorverstärker überlasten, entweder durch zu viel Eingangs-Signal oder durch zu viel Gain, leuchtet der Peak-Level-Meter rot. Bewegen Sie den Mauszeiger über den Peak-Level-Meter und klicken Sie auf
|
Der Eingang ist abgeschnitten. |
Klicken Sie hier, um zum der Peakpegelanzeige nach dem Übersteuern. |
48 V , allgemein auch als „Phantomspannung“ bezeichnet, sendet 48 Volt vom XLR-Anschluss Ihrer Schnittstelle an Geräte, die zum Betrieb Strom benötigen. Am häufigsten wird dies zur Stromversorgung von Kondensatormikrofonen verwendet, doch die 48 V können auch für Inline-Mikrofonvorverstärker, aktive dynamische Mikrofone und aktive DI-Boxen nötig werden.
So schalten Sie die 48 V ein:
-
Schließen Sie Ihr Mikrofon oder ein anderes strombetriebenes Gerät über ein XLR-Kabel mit dem XLR-Eingang Ihrer Schnittstelle an. 48 V werden nicht an den 6,35-mm-Klinkeneingang gesendet.
-
Dreh den Gainregler des Vorverstärkers herunter, um unerwünschte Knack- und Knackgeräusche zu vermeiden.
-
Drücken Sie die Taste 48 V (oder die entsprechende Software-Taste)
48 V leuchtet grün und zeigt damit an, dass es aktiviert ist. 48-V-Phantomspannung wird jetzt an den XLR-Eingang Ihres Scarlett und an jedes an den XLR-Eingang angeschlossene Gerät gesendet.
Um 48V (Phantomspannung) zu aktivieren, Focusrite Controlklicken Sie auf die
|
|
|
Wichtig
Wenn Sie versehentlich 48-V- Phantomspannung an den falschen Eingang senden, werden die meisten modernen Mikrofone anderer Typen, z. B. dynamische Mikrofone oder Bändchenmikrofone, nicht beschädigt, einige ältere Mikrofone jedoch möglicherweise schon. Schauen Sie im Zweifelsfall bitte in der Bedienungsanleitung Ihres Mikrofons nach, damit Sie sicher sein können, dass es mit 48-V- Phantomspannung verwendet werden kann.
Inst , für Instrument, ändert die Impedanz und den Eingangspegel der 6,35-mm- (1/4"-) Stecker-Eingänge Ihres Scarlett, so dass die Eingänge sowohl für ein Instrument als auch für eine Line-Pegel-Quelle optimal klingen. Die Eingangsimpedanzwerte sind im Abschnitt Spezifikationen aufgelistet. Wenn Sie Inst nicht einschalten, wird eine angeschlossene E-Gitarre, anders als bei eingeschaltetem Inst , verschwommen und zu leise klingen.
Die Taste Inst (Instrument) wirkt sich nur auf den 6,35-mm-Line-Eingang (1/4 Zoll) des ausgewählten Kanals aus, entweder auf Eingang 1 oder auf Eingang 2. Sie ändert diesen von einem Eingang, der für Line-Level -Geräte geeignet ist, in einen Eingang, der besser für Geräte mit Instrumenten-Level geeignet ist.
Um den Instrumentenmodus für den 6,35-mm-Klinkeneingang (1/4 Zoll) zu aktivieren oder zu deaktivieren, drücken Sie die Taste Inst- einmal. Grün zeigt an, dass Inst aktiviert ist, und Weiß zeigt an, dass Inst deaktiviert ist. Wenn Sie Inst aktivieren und einen Stecker an Ihr Scarlett anschließen, wird die Mindestverstärkung für den Eingang auf +7 dB geändert.
Anmerkung
Wenn die Taste Inst weiß leuchtet, befindet sich der 6,35-mm-Klinkeneingang auf Line-Pegel.
Wenn die Taste Inst aktiviert ist (grün), können Sie Geräte mit Instrumenten-Pegel an die 1/4-Zoll-Eingänge anschließen, beispielsweise:
-
Elektrische oder elektroakustische Gitarren direkt und über Effektpedale.
-
E-Bässe
-
Akustische Instrumente mit Tonabnehmern wie Violinen, Kontrabässe etc.
Wenn Inst deaktiviert ist (weiß), können Sie Geräte mit Line-Pegel an die 6,35-mm-Eingänge (1/4 Zoll) anschließen, beispielsweise:
-
Synthesizer
-
Tastatur
-
Drumcomputer
-
Externe Mikrofonvorverstärker
Anmerkung
Die XLR- und 6,35 mm (1/4") Klinkeneingänge 1 und 2 auf der Vorderseite Ihres Scarlett Solo haben Vorrang vor den entsprechenden Mikrofon-/Line-Eingängen auf der Rückseite.
Wenn Sie kein Signal von etwas haben, das an die hinteren Eingänge 1 und 2 angeschlossen ist, überprüfen Sie, ob etwas an die vorderen Eingänge 1 und 2 angeschlossen ist.
Wenn Sie 48V für die Eingänge 1 oder 2 aktivieren und dann einen 6,35 mm (1/4") Klinkenstecker in den Line-Level- oder Instrumenteneingang auf der Vorderseite einstecken, deaktiviert Ihr Scarlett Solo automatisch die 48V für den entsprechenden Mikrofoneingang auf der Rückseite.
Um die Eingänge 1 oder 2 zwischen Instrument und Linie von Focusrite Control zu wechseln, klicken Sie einmal auf die Schaltfläche Inst .
|
Linie |
Instrument |
Anmerkung
Wenn Sie zwischen Inst und Line wechseln, bleibt der Gain auf dem zuletzt eingestellten Wert.
Mit Air können Sie den Klang des Vorverstärkers Ihres Scarlett in zweierlei Weise ändern: Air Presence sowie Air Presence und Harmonic Drive. Air wirkt sich auf die Mikrofon-, Line- und Instrumenteneingänge aus.
Air steht nur für den Mikrofoneingang zur Verfügung.
Um Air zu aktivieren, wählen Sie Ihren Eingang aus, drücken Sie die Air-Taste einmal für Air Presence, erneut für Air Presence und Harmonic Drive und noch einmal zum Ausschalten. Die Air-LED ändert ihre Farbe je nachdem, welchen Modus Sie ausgewählt haben:
|
Betriebsart |
Beschreibung |
Notizen |
|---|---|---|
|
Off (ausgeschaltet) |
Der Klang des Vorverstärkers ist clean |
|
|
Luftpräsenz |
Eine analoge Schaltung sorgt für einen Extra-Schub Presence. |
|
|
Air Presence und Harmonic Drive |
Fügt zusätzlich zur analogen Schaltung Obertöne hinzu. |
Nur bis 96 kHz verfügbar |
Um AIR über Focusrite Control zu aktivieren, klicken Sie auf die Schaltfläche
|
Air ausgeschaltet |
Air Presence ausgewählt |
Air Presence und Drive ausgewählt |
Wenn Sie am Focusrite Control die Air-Taste klicken, wird der zuletzt ausgewählte Air-Modus aktiviert. Um den ausgewählten Air-Modus (Presence oder Presence und Drive) zu ändern, klicken Sie auf den Pfeil, der das Dropdown-Menü sichtbar macht.
|
Air Presence ausgewählt |
Air Presence und Drive ausgewählt |
Anmerkung
Air Presence und Drive ist nur bis zu 96 kHz verfügbar, Sie können es nicht mit Quadband-Abtastraten (176,4 kHz und 192 kHz) verwenden.
Der Ausgang steuert die Signale, die zu den ersten beiden Ausgängen auf der Rückseite Ihres Scarlett gehen und an die Sie Lautsprecher am häufigsten anschließen.
Der Regler Ausgang stellt den Pegel an den Ausgängen von Null (vollständig gegen den Uhrzeigersinn) auf Vollausgang (vollständig im Uhrzeigersinn) ein.
Kalibrierung des Lautsprecherausgangs
In manchen Fällen kommt es vor, dass Sie auch dann noch Ton von Ihren Monitorlautsprechern hören, wenn der Regler für den Ausgang vollständig gegen den Uhrzeigersinn gedreht ist. Sie können dieses Problem jedoch durch Anpassung der die Monitorpegel beheben:
-
Drehen Sie die Ausgangs -Steuerung Ihres Interfaces und die Lautstärkeregelung Ihrer Monitore herunter.
-
Drehen Sie die Ausgangs -Steuerung auf maximum (oder knapp darunter).
-
Spielen Sie Ton von Ihrem System ab.
-
Drehen Sie die Pegelsteuerung Ihrer Monitore hoch, bis der Pegel am lautesten ist, den Sie benötigen.
Sie sollten keinen Ton mehr hören, wenn die Ausgangs -Steuerung auf Minimum steht. Außerdem haben Sie mehr Kontrolle über den Pegel mit dem vollen Bereich der Ausgangs -Steuerung. Durch die Einstellung knapp unter der Maximallautstärke haben Sie auch ein wenig zusätzliche Lautstärke, wenn Sie diese benötigen oder Töne lauter als normal hören möchten.
Direct Monitor ermöglicht es Ihnen, die an die Eingänge Ihrer Schnittstelle angeschlossenen Signale zu hören, ohne dass diese über Ihren Computer laufen.Das heißt, Sie hören die Eingaben ohne Latenz und ohne Effekte.
Direct Monitoring kann interessant sein, wenn zwischen der Erzeugung eines Tons und seiner Wiedergabe durch Ihre Software eine Latenz oder eine Verzögerung auftritt, oder wenn Sie hören möchten, wie das Signal klingt, bevor es in Ihr Scarlett gelangt und dort durch Software und Plug-Ins verändert wird.

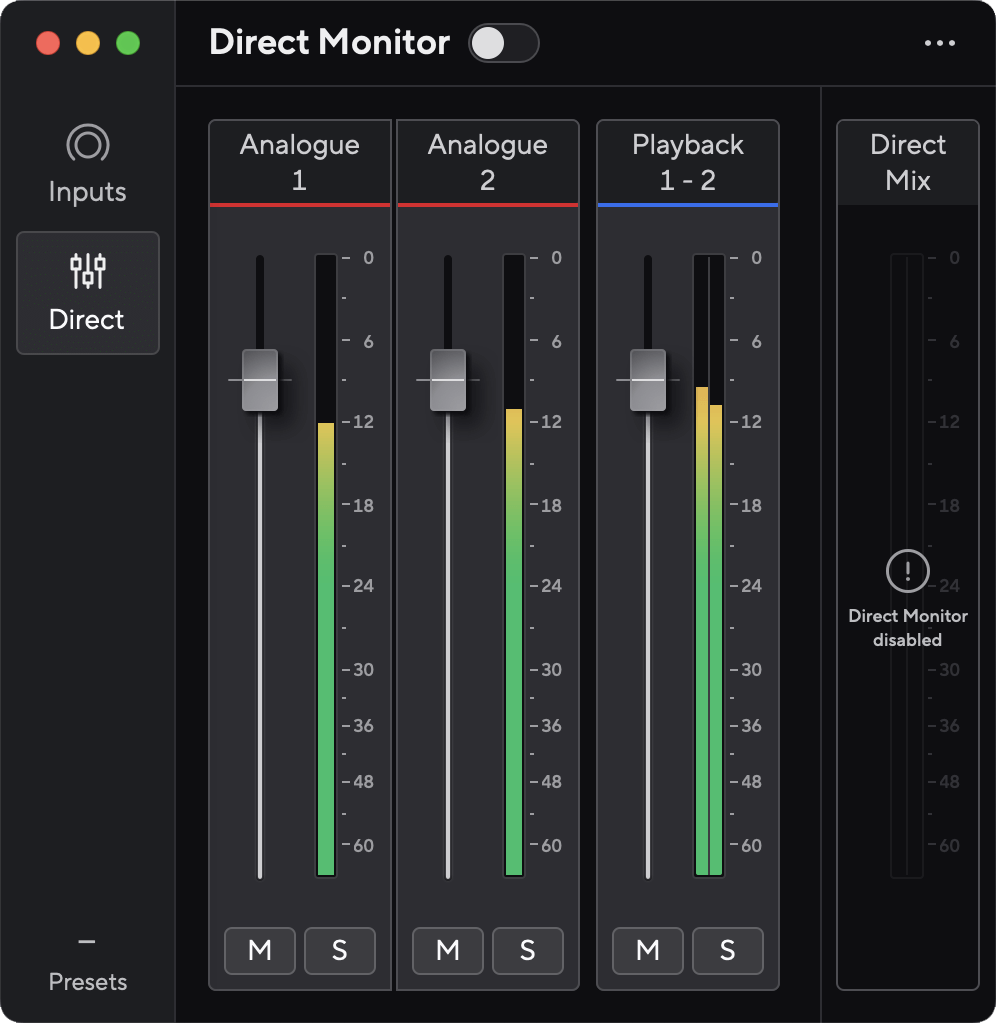

Wenn Direct Monitor ausgeschaltet ist, leuchtet das Direct-Symbol weiß. Um das Direct Monitoring zu aktivieren, drücken Sie die Taste Direct einmal, woraufhin das Direct-Symbol grün leuchtet.
|
Direct Monitor ausgeschaltet. |
Direct Monitor eingeschaltet. |
Aus Focusrite Control Sie können den Direct Monitor-Mix aktivieren und anpassen, um Ihre Eingänge mit den Wiedergabekanälen Ihrer Software in Einklang zu bringen.

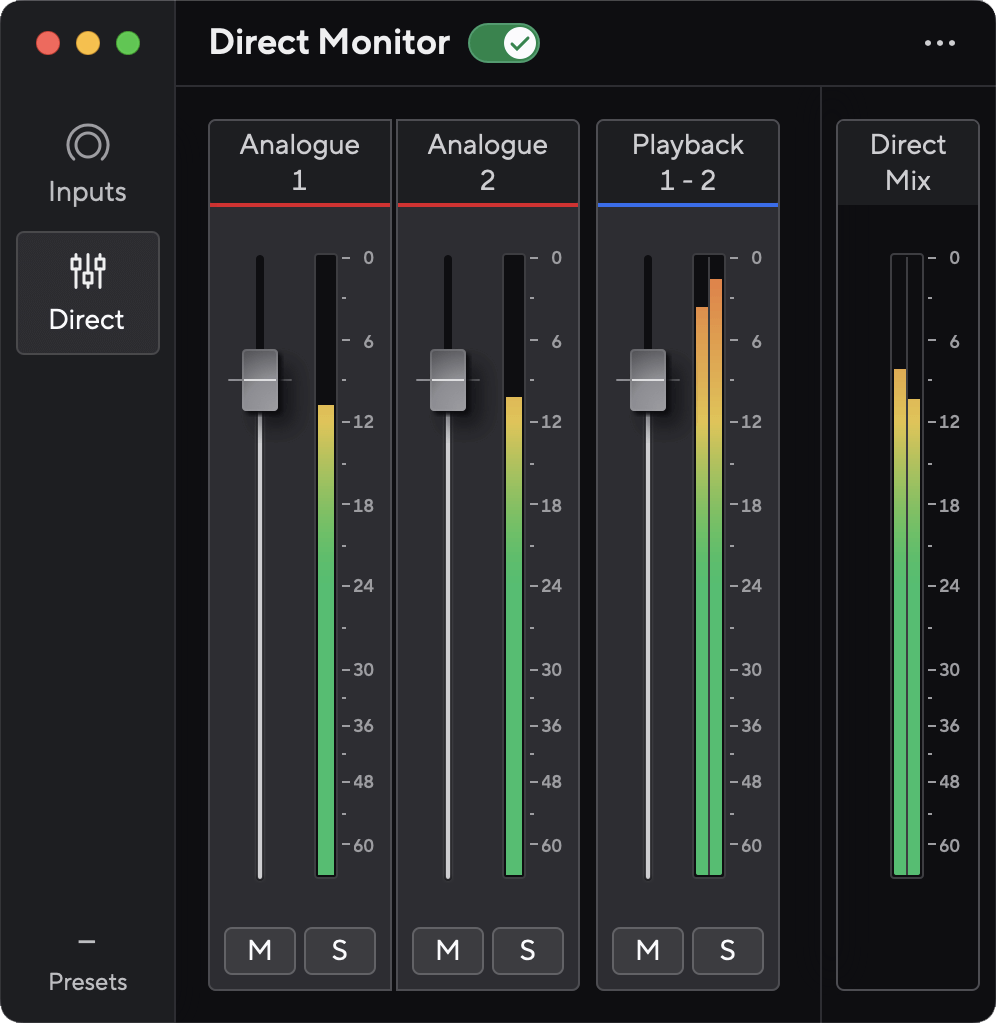

Um Direct Monitor zu aktivieren, klicken Sie auf die Registerkarte Direct in Focusrite Control und klicken Sie oben auf der Registerkarte auf den Schalter für die Direct Monitor-Software. Der Schalter leuchtet grün und Direct leuchtet grün auf Ihrem Scarlett Solo's Frontplatte.
|
Direktmonitor aus |
Direktmonitor eingeschaltet |
So passen Sie Ihren Direct Monitor-Mix an:
-
Offen Focusrite Control.
-
Klicken Sie auf die Registerkarte Direkt.
-
Verwenden Sie die Mixer-Kanäle (Fader, Mute- und Solo-Tasten), um die Pegel für Analog 1, Analog 2 und Playback 1-2 anzupassen.
Der letzte Meter unter Direkter Monitor Zeigt den kombinierten Pegel an, der zu Ihren Monitor- und Kopfhörerausgängen gelangt.
Jeder Mixerkanal verfügt über eine Reihe von Funktionen.
-
Name des Mix-Kanals
Hier wird der Name des Mixer-Eingangs angezeigt.
-
Fader
Der Fader passt den Pegel an, der zu Ihrem Mix-Ziel geht. Alt, Option ⌥ oder Doppelklick zum Zurücksetzen.
Die Fader haben keinen Einfluss auf die Quellen, die Sie gerade aufnehmen.
-
Pegelanzeige
Hier wird der Pegel des Kanals in dBFS angezeigt. Grün zeigt einen guten Pegel an und Gelb bedeutet, dass der Pegel sehr hoch ist.
Sie sehen zwei Messgeräte für Stereokanäle, jeweils eines für die linke und rechte Seite.
Das Messgerät zeigt den Pegel hinter dem Fader an, die Fader-Einstellung wirkt sich auf das Messgerät aus.
-
Stumm und Solo
Stumm – Klicken
Solo – Klicken
Wenn Sie sowohl „Stumm“ als auch „Solo“ aktivieren, hat die zuletzt angeklickte Option Vorrang.
Der Kopfhörerausgang ist ein 6,35-mm-TRS-Stecker. Viele Kopfhörer verfügen über einen 3,5-mm-TRS-Stecker. Um ihn an Ihren Scarlett Solo anzuschließen, müssen Sie einen TRS-Adapter von 6,35 mm auf 3,5 mm verwenden.
Der Regler über dem Kopfhörerausgang steuert den Pegel, der zu Ihren Kopfhörern gelangt.
Einige Kopfhörer mit höherer Impedanz können bei Verwendung mit Scarlett Solo leiser sein. Wir empfehlen die Verwendung von Kopfhörern mit einer Impedanz von bis zu 300 Ω.
Anmerkung
Einige Kopfhörer und Steckeradapter haben möglicherweise über TS- oder TRRS-Stecker, etwa wenn sie über ein im Kabel integriertes Mikrofon oder einen ebensolchen Lautstärkeregler verfügen. Derartige Kopfhörer werden wahrscheinlich nicht ordnungsgemäß funktionieren. Wenn Sie Probleme haben, verwenden Sie Kopfhörer und Steckeradapter mit TRS-Stecker.
In diesem Abschnitt werden alle Funktionen Ihres Geräts behandelt Scarlett Solo Auf der Rückseite erfahren Sie, was sie bewirken, wie Sie sie verwenden können und wie sie funktionieren Focusrite Control.
USB-Anschluss
Der USB-Typ-C-Anschluss mit der Bezeichnung USB dient dem Anschluss Ihres Scarlett an Ihren Computer.
Die Verbindung zu Ihrem Computer bietet USB-Stromversorgung, bidirektionale Audiokommunikation und eine Verbindung zu Focusrite Control 2.
Das USB-Symbol blinkt rot
Wenn das USB-Symbol rot blinkt, bedeutet dies, dass Ihre Scarlett Solo nicht genug Strom bekommt.
Um dieses Problem zu lösen:
-
Prüfen Sie, ob Sie das mitgelieferte Original-USB-Kabel Ihres Scarlett verwenden.
-
Testen Sie einen anderen USB-Anschluss an Ihrem Computer. Stellen Sie sicher, dass Sie eine direkte Verbindung zu Ihrem Computer herstellen und nicht über einen USB-Hub.
-
Stellen Sie sicher, dass Ihre USB-Anschlüsse 900 mA Strom liefern können. Das Scarlett Solo benötigt für seinen Betrieb 900 mA Strom.
Ausgänge 1 und 2 sind Line-Pegel-Ausgänge, um Ihr Scarlett Solo mit einem Verstärker oder aktiven Monitoren zu verbinden. Die Ausgänge sind symmetrische 1/4" TRS-Klinkenbuchsen. Sie können sie sowohl mit unsymmetrischen TS- als auch mit symmetrischen TRS-Klinkenkabeln verwenden und sie an Lautsprecher mit 1/4" Klinken-, RCA- oder XLR-Eingängen anschließen.
Der Scarlett Solo-Vorderseiten-Drehregler für den Ausgang steuert den Pegel, der an die Ausgänge 1 und 2 gesendet wird.
Anmerkung
Es wäre zwar möglich, asymmetrische Verbindungen zu verwenden, wie z.B. TS-6,35-mm-Stecker oder Stecker-zu-RCA-Kabel – aber wir empfehlen dies nicht. Die Verwendung asymmetrischer Verbindungen kann zu Störgeräuschen aus den Monitoren führen.
Wenn Sie ein statisches, knackendes oder irgendein anderes Geräusch auf Ihren Monitor hören, auch ohne dass Sounds gespielt werden, überprüfen Sie, ob Sie überall, wo dies möglich ist, symmetrische Verbindungen verwenden.
Der 3-polige XLR-Anschluss für den Eingang liegt auf Mikrofonpegel und ist für den Anschluss Ihrer Mikrofone konzipiert.
Sie können den Mikrofonpegel mit dem entsprechenden Eingangsverstärkungs-Regler auf der Vorderseite steuern. 48-V Phantomspannung ist ebenfalls verfügbar, wenn Sie ein Kondensatormikrofon verwenden. Die Phantomspannung können Sie mit dem 48-V-Knopf auf der Vorderseite aktivieren.
