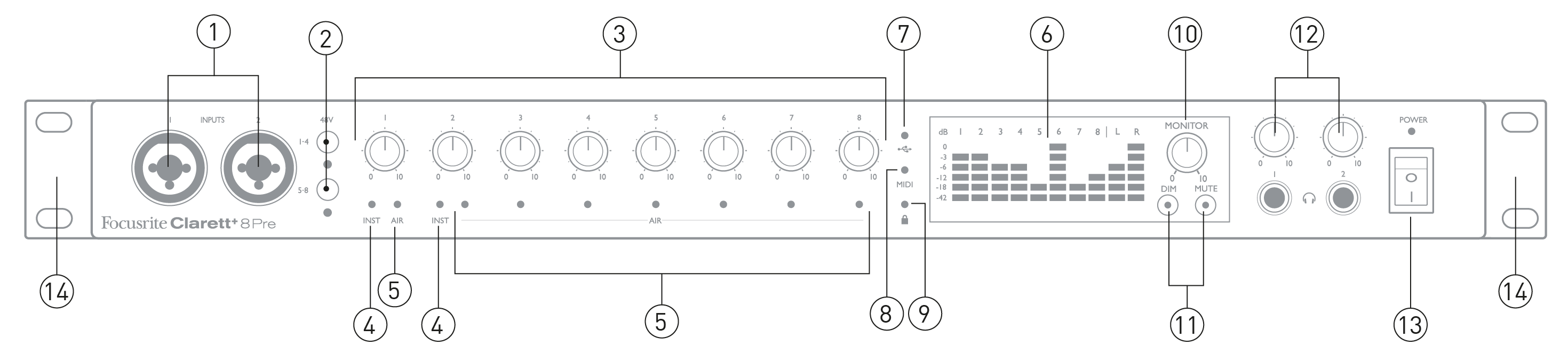

Clarett⁺ 8Pre-Hardware-Ausstattung

Eingänge 1 und 2

Kombi-XLR-Eingangsbuchsen für jeden Kanal – schließen Sie Mikrofone über einen XLR-Stecker oder Instrumente (z. B. Gitarre) oder Line-Pegel-Signale über 6,35-mm-Buchsen an. Für Instrumente oder Line-Pegel-Signale können entweder TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden.

48 V – zwei Schalter aktivieren 48-V-Phantomspeisung an den XLR-Kontakten der Combo-Anschlüsse für die Mikrofoneingänge 1–4 bzw. 5–8. (Beachten Sie, dass sich die Eingänge 3 bis 8 auf der Rückseite befinden.) Jeder Schalter verfügt über eine rote LED, die anzeigt, wenn die Phantomspeisung aktiviert ist.

Nicht alle Mikrofone benötigen Phantomspeisung. Wenn Sie sich nicht sicher sind, ob Ihr Mikrofon Phantomspeisung benötigt, lesen Sie bitte die Dokumentation des Mikrofons.

Verstärkung 1 bis 8 – acht Drehregler: Passen Sie die Eingangsverstärkung für Signale an den Eingängen 1 bis 8 an.

INST – zwei rote LEDs, die leuchten, wenn der Instrumentenmodus für die Buchseneingänge 1 oder 2 ausgewählt ist. Focusrite Control 2 Software. Wenn der Instrumentenmodus ausgewählt ist, wird der Line-Eingang in einen unsymmetrischen Eingang mit hoher Impedanz umgewandelt. Sie können hier Instrumente über einen 2-poligen (TS) Klinkenstecker anschließen.

LUFT – acht gelbe LEDs, die leuchten, wenn die AIR-Funktion für jeden Eingang ausgewählt ist Focusrite Control 2. AIR ändert den Frequenzgang der Eingangsstufe, um klassische, transformatorbasierte Focusrite ISA-Mikrofonvorverstärker nachzubilden.

Messgeräte – zehn 6-Segment-LED-Balkendiagrammmessgeräte zeigen:

Die Eingangsanzeigen zeigen den Signalpegel nach der Eingangsverstärkungsstufe an. Die Ausgangsanzeigen zeigen den Signalpegel vor dem Monitorpegelregler [10]. Die LEDs leuchten bei -42 (grün, „Signal vorhanden“), -18 und -12 dBFS (grün), -6 und -3 dBFS (gelb) und 0 dBFS (rot). 0 dBFS bedeutet digitales Clipping, das Sie grundsätzlich vermeiden sollten.

(USB aktiv) – eine grüne LED, die leuchtet, wenn das Gerät eine Verbindung mit dem Computer hergestellt hat, an den es angeschlossen ist.

MIDI – eine grüne LED, die leuchtet, wenn MIDI-Daten am MIDI IN-Anschluss auf der Rückseite empfangen werden.

(Gesperrt) – eine grüne LED bestätigt die Synchronisierung der Uhr, entweder mit der Clarett⁺ 8PreDie interne Uhr des Geräts oder der externe Digitaleingang werden mit dieser verbunden.

MONITOR – Hauptmonitor-Ausgangspegelregler – dieser regelt normalerweise den Pegel an den Hauptmonitorausgängen auf der Rückseite, Sie können ihn jedoch auch in Focusrite Control 2 um den Pegel mehrerer Ausgangspaare anzupassen.

DIM Und STUMM – zwei Schalter zur Steuerung der Monitorausgänge des Clarett+ 8Pre; DIM reduziert den Ausgangspegel um 18dB, STUMM schaltet die Ausgänge aus. Standardmäßig wirken sich diese Schalter auf die Hauptmonitorausgänge 1 und 2 aus, Sie können sie jedoch in Focusrite Control 2 zur Steuerung anderer analoger Ausgänge. Die Schalter leuchten, um anzuzeigen, welche Funktion Sie ausgewählt haben (DIM: Gelb, STUMM: Rot).

(Kopfhörer) 1 und 2 – schließen Sie ein oder zwei Paar Stereokopfhörer an die beiden ¼-Zoll-TRS-Klinkenbuchsen unter den Bedienelementen an.

Die Kopfhörerausgänge übertragen immer die Signale, die aktuell an die analogen Ausgänge 7/8 und 9/10 (als Stereopaare) weitergeleitet werden, in Focusrite Control 2.

LEISTUNG – AC-Netzschalter und grüne LED.

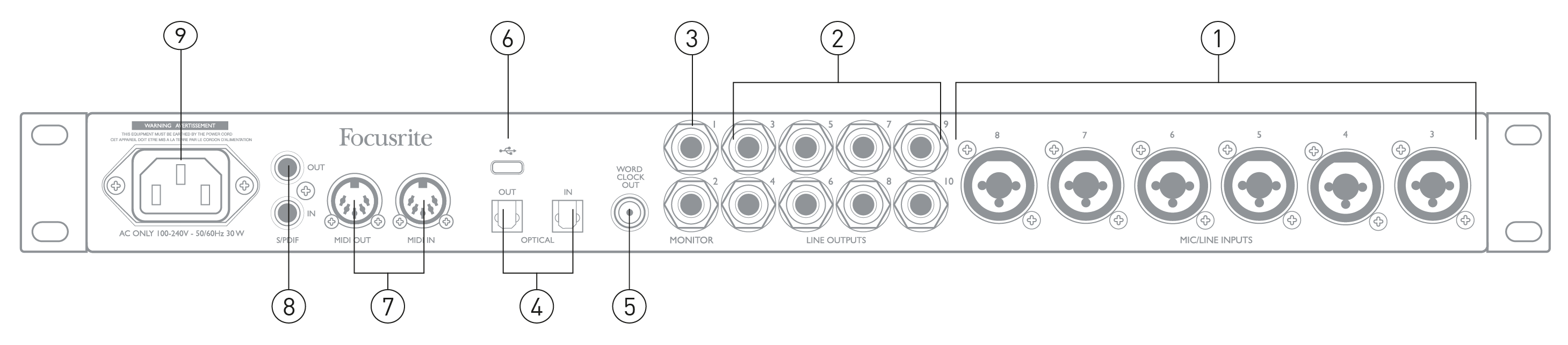

Rack-Ohren zur Montage des Clarett+ 8Pre in einem Standard-19-Zoll-Geräterack

MIKROFON/LINIE EINGÄNGE 3 Zu 8 – Kombi-XLR-Eingangsbuchsen – schließen Sie weitere Mikrofone oder Line-Pegel-Signale je nach Bedarf über XLR- oder ¼-Zoll-Buchsen an. Für Line-Pegel-Signale können entweder ¼-Zoll-TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden.

LINE-AUSGÄNGE 3 Zu 10 – acht symmetrische analoge Line-Ausgänge auf 6,35 mm Klinkenbuchsen; verwenden Sie TRS-Buchsen für eine symmetrische Verbindung oder TS-Buchsen für eine unsymmetrische Verbindung. Die an diese Ausgänge geleiteten Signale werden in Focusrite Control 2, zum Ansteuern alternativer Lautsprecher (z. B. Mittelfeld, Nahfeld usw.), der zusätzlichen Lautsprecher in einem Mehrkanal-Überwachungssystem oder zum Senden von Audio an externe FX-Prozessoren.

MONITOR 1 Und 2 – zwei symmetrische analoge Line-Ausgänge an ¼-Zoll-Klinkenbuchsen (mit „Anti-Thump“); verwenden Sie TRS-Buchsen für eine symmetrische Verbindung oder TS-Buchsen für eine unsymmetrische Verbindung. Dies sind auch die Line-Ausgänge 1 und 2 und werden im Allgemeinen zum Ansteuern der Hauptlautsprecher L und R Ihres Überwachungssystems verwendet. Die Ausgangsführung kann jedoch angepasst werden in Focusrite Control 2.

OPTISCHER EINGANG Und AUS – zwei TOSLINK™️-Anschlüsse, die jeweils acht Kanäle digitalen Audios im ADAT-Format mit einer Abtastrate von 44,1/48 kHz oder vier Kanäle mit einer Abtastrate von 88,2/96 kHz übertragen. Dieser Eingang kann auch eine optische Stereo-S/PDIF-Quelle aufnehmen: Diese Option wird ausgewählt aus Focusrite Control 2Beachten Sie, dass dieser Eingang bei Abtastraten von 176,4/192 kHz deaktiviert ist.

WORD CLOCK-AUSGANG – ein BNC-Stecker für die Clarett⁺ 8Pre's Word Clock; verwenden Sie dies, um andere digitale Audiogeräte zu synchronisieren.

USB-C-Anschluss; schließen Sie das Clarett⁺ 8Pre an Ihren Computer entweder mit dem mitgelieferten USB-C-auf-USB-C- oder USB-C-auf-USB-A-Kabel.

MIDI IN Und MIDI-Ausgang – Standard-5-polige DIN-Buchsen zum Anschluss externer MIDI-Geräte. Sie können MIDI-Daten zwischen Ihrem Computer und externen MIDI-Geräten senden/empfangen.

S/PDIF-Eingang Und AUS – zwei Phono-Buchsen (RCA) für die Übertragung digitaler Zweikanal-Audiosignale in und aus dem Clarett⁺ 8Pre im S/PDIF-Format. Wie bei allen anderen Ein- und Ausgängen können Sie das S/PDIF-Routing anpassen in Focusrite Control 2.

Wechselstromnetz – Standard-IEC-Anschluss (AC). Der Clarett⁺ 8Pre ist mit einem „Universal“-Netzteil ausgestattet und funktioniert mit jeder Netzspannung von 100 bis 240 V bei 50 oder 60 Hz.
