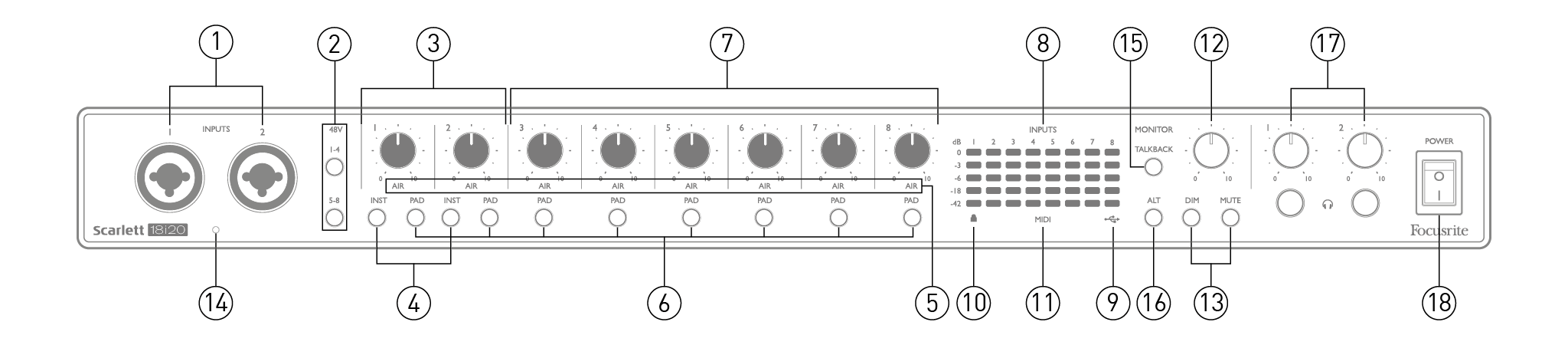

Die Frontplatte enthält alle Eingangsverstärkungs- und Monitoring-Regler sowie zwei der Eingangsanschlüsse für Mikrofon-, Line- und Instrumentensignale.
-
Eingänge 1 und 2 – „Combo“-Buchsen – zum Anschluss von Mikrofonen, Instrumenten (z. B. Gitarre) oder Line-Pegel-Signalen. Die Combo-Buchsen sind sowohl für XLR- als auch für 6,35-mm-Klinkenstecker (¼ Zoll) geeignet. Mikrofone werden über XLR-Stecker angeschlossen, Instrumente und Line-Pegel-Signale über 6,35-mm-Klinkenstecker (¼ Zoll) vom Typ TS oder TRS. Die Vorverstärkung ist für Mikrofone bei angeschlossenem XLR-Stecker und für höhere Pegel bei angeschlossenem Klinkenstecker optimiert. Schließen Sie über XLR-Stecker keine anderen Geräte als Mikrofone an – z. B. den Ausgang eines Soundmoduls oder Effektgeräts –, da der Signalpegel den Vorverstärker übersteuert und zu Verzerrungen führt. Bei aktivierter Phantomspeisung kann Ihr Gerät beschädigt werden.
-
48 V – Zwei Schalter (1–4, 5–8) aktivieren die 48-V-Phantomspeisung an den XLR-Kontakten der Combo-Buchsen für die Mikrofoneingänge 1–4 bzw. 5–8. (Die Eingänge 3 bis 8 befinden sich auf der Rückseite.) Jeder Schalter verfügt über eine zugehörige rote LED, die die Aktivierung der Phantomspeisung anzeigt.
-
Gain 1 & 2 – Stellen Sie die Eingangsverstärkung für die Signale an den Eingängen 1 und 2 ein.
-
INST – Zwei Schalter ändern die Eingangskonfiguration der Klinkenbuchsen an den Eingängen 1 und 2. Bei Auswahl von INST werden Verstärkungsbereich und Eingangsimpedanz (im Vergleich zu LINE) angepasst und der Eingang unsymmetrisch gemacht. Dies optimiert ihn für den direkten Anschluss von Instrumenten (über eine 2-polige Klinkenbuchse (TS)). Bei deaktiviertem INST eignen sich die Eingänge für den Anschluss von Line-Pegel-Signalen. Line-Pegel-Signale können entweder symmetrisch über eine 3-polige Klinkenbuchse (TRS) oder unsymmetrisch über eine 2-polige Klinkenbuchse (TS) angeschlossen werden. Die Anzeige „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. INST kann auch über die anderen Einstellungen ausgewählt werden. Focusrite Control 2Die
-
AIR – acht gelbe LEDs zeigen die Auswahl des AIR-Modus für jeden Kanal an. AIR-Modus, ausgewählt von Focusrite Control 2, modifiziert den Frequenzgang der Eingangsstufe, um den klassischen, transformatorbasierten Frequenzgang zu modellieren. Focusrite ISA-Mikrofonvorverstärker.
-
PAD – Acht Schalter zur Auswahl der PAD-Funktion für jeden Kanal. Die Pad-Anzeige leuchtet rot, wenn die Funktion aktiviert ist. Sie können das Pad auch von der anderen Seite aus aktivieren. Focusrite Control 2Die
Pad reduziert den Pegel, der an Ihre DAW gesendet wird, um 10 dB – verwenden Sie es, wenn die Eingangsquelle einen besonders hohen Pegel aufweist.
-
Verstärkung 3 bis 8 – Stellen Sie die Eingangsverstärkung für die Signale an den Eingängen 3 bis 8 ein. (Beachten Sie, dass sich die Anschlüsse für diese Eingänge auf der Rückseite befinden.)
-
Eingangspegelanzeigen – acht 5-Segment-LED-Balkenanzeigen, die die Signalpegel der acht analogen Eingangssignale anzeigen. Die Anzeigen zeigen den Signalpegel nach der Eingangsverstärkungsstufe an, daher wird ihre Anzeige von den Verstärkungsreglern beeinflusst. Die LEDs leuchten bei -42 (grün, „Signal vorhanden“).
-18 (grün), -6 (grün), -3 (gelb) und 0 dB (rot). Ein Pegel von 0 dBFS führt zu digitalem Clipping und sollte unbedingt vermieden werden.
-
USB-Aktiv-LED – eine grüne LED leuchtet auf, wenn Scarlett ist mit Ihrem Computer verbunden und wird von ihm erkannt.
-
Gesperrt – eine grüne LED bestätigt die Synchronisierung der Uhr, entweder mit der 18i20an den internen Taktgeber oder an einen externen digitalen Eingang.
-
MIDI-LED – grüne LED, leuchtet auf, wenn MIDI-Daten am MIDI-IN-Anschluss empfangen werden.
-
MONITOR – Hauptmonitor-Ausgangspegelregler: Dieser regelt normalerweise den Pegel der Hauptmonitorausgänge auf der Rückseite, kann aber konfiguriert werden in Focusrite Control 2 um den Pegel an jedem der zehn analogen Ausgänge des Geräts anzupassen.
-
DIM und MUTE – zwei Schalter zur Steuerung der 18i20Die Monitorausgänge des Geräts werden durch DIM um 18 dB gedämpft, während MUTE die Ausgänge stummschaltet. Standardmäßig wirken sich diese Schalter auf die MAIN-Monitorausgänge 1 und 2 aus. Focusrite Control 2 Sie können die Schalter so konfigurieren, dass sie jeden der analogen Ausgänge steuern. Jeder Schalter verfügt über eine zugehörige LED (DIM: gelb, MUTE: rot), die die gewählte Funktion anzeigt. DIM und MUTE können auch über die folgenden Einstellungen ausgewählt werden: Focusrite Control 2Die
-
Gegensprechfunktion
-
TALKBACK – Halten Sie diese Taste gedrückt, um die Talkback-Funktion zu aktivieren. Im aktiven Zustand leuchtet „TALKBACK“ grün, und das Talkback-Mikrofon [14] kann an das Gerät angeschlossen werden. 18i20Die verschiedenen Ausgänge sind standardmäßig auf die beiden Kopfhörerausgänge [17] eingestellt, die Signalweiterleitung kann jedoch konfiguriert werden. Focusrite Control 2 zur Ansteuerung beliebiger Ausgangskombinationen. Diese Taste ist „momentbetätigt“ – die Gegensprechfunktion ist nur aktiv, solange sie gedrückt wird. Die Gegensprechfunktion kann auch kurzzeitig oder dauerhaft aktiviert werden von Focusrite Control 2Die
-
ALT – wenn die ALT-Funktion aktiviert ist in Focusrite Control 2Durch Drücken dieser Taste wird der Hauptmonitormix von den MAIN LINE OUTPUTS 1 und 2 auf die ALT LINE OUTPUTS 3 und 4 umgeleitet. Schließen Sie ein Paar zusätzliche Monitorlautsprecher an die ALT-Ausgänge an und wählen Sie ALT, um zwischen Ihren Hauptmonitoren und dem zusätzlichen Lautsprecherpaar umzuschalten. Die Anzeige „ALT“ leuchtet grün, wenn die Option ausgewählt ist. Diese Funktion kann auch über die folgenden Einstellungen ausgewählt werden: Focusrite Control 2(Beachten Sie, dass bei aktiviertem ALT die nicht verwendeten Zeilenausgänge stummgeschaltet werden: Um beispielsweise die Zeilenausgänge 3 und 4 für einen anderen Zweck zu verwenden, müssen Sie diese zuerst in der ALT-Taste wieder aktivieren.) Focusrite Control 2.)
-
Kopfhörerlautstärke 1 und 2 – Schließen Sie ein oder zwei Kopfhörerpaare an die beiden 6,25-mm-Klinkenbuchsen (TRS) unterhalb der Bedienelemente an. Die Kopfhörerausgänge übertragen stets die Signale, die aktuell an die analogen Ausgänge 7/8 und 9/10 (als Stereopaare) geleitet werden. Focusrite Control 2Die
-
POWER – Netzschalter.
-

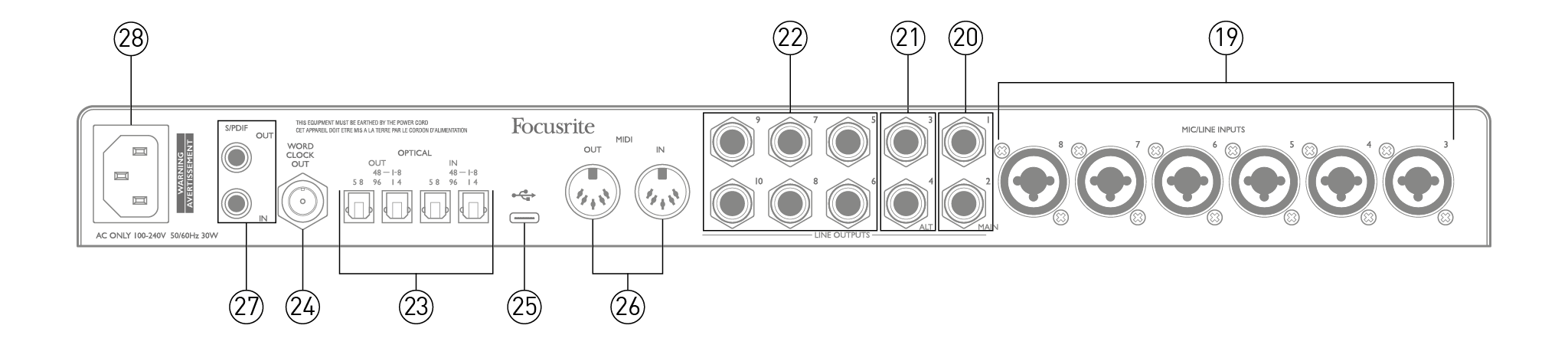

MIC/LINE-EINGÄNGE 3 bis 8 – Kombi-Eingangsbuchsen – Anschluss weiterer Mikrofone oder Line-Pegel-Signale über XLR- oder 6,35-mm-Klinkenbuchsen. Für Line-Pegel-Signale können entweder 6,35-mm-TRS- (symmetrisch) oder TS-Klinkenstecker (unsymmetrisch) verwendet werden.
-
LINE-AUSGÄNGE 1 und 2 (MAIN) – zwei symmetrische analoge Line-Ausgänge mit 6,35-mm-Klinkenbuchsen (¼"). Verwenden Sie TRS-Buchsen für eine symmetrische oder TS-Buchsen für eine unsymmetrische Verbindung. Wir empfehlen, nach Möglichkeit symmetrische Verbindungen zu verwenden, um Brumm- und Erdungsprobleme zu minimieren. Diese Ausgänge werden üblicherweise zum Ansteuern der Hauptlautsprecher (L und R) Ihres Monitorsystems verwendet. Die Signale an den Ausgängen können jedoch auch anders definiert werden. Focusrite Control 2Die
-
LINE-AUSGÄNGE 3 und 4 (ALT) – Schließen Sie hier ein zweites Paar Monitorlautsprecher an, um die ALT-Funktion des 18i20 zu nutzen. Die Ausgänge sind elektrisch identisch mit den Line-Ausgängen 1 und 2. Die Signale an den Ausgängen können in der Datei definiert werden. Focusrite Control 2Die
-
LINE-AUSGÄNGE 5 bis 10 – sechs weitere Line-Ausgänge mit identischen elektrischen Eigenschaften wie die Line-Ausgänge 1 bis 4. Die an diesen Ausgängen verfügbaren Signale sind definiert in Focusrite Control 2und kann zum Ansteuern zusätzlicher Lautsprecher in einem Mehrkanal-Monitoringsystem oder zum Ansteuern externer Effektprozessoren verwendet werden.
-
Optische Ein- und Ausgänge – vier TOSLINK-Anschlüsse zur Verarbeitung von acht digitalen Audiokanälen im ADAT-Format mit Abtastraten von 44,1/48 kHz oder 88,2/96 kHz. Bei einer Abtastrate von 44,1/48 kHz wird nur der rechte Anschluss jedes Paares verwendet; bei 88,2/96 kHz werden beide Anschlüsse genutzt, wobei der rechte Anschluss die ADAT-Kanäle 1–4 und der linke Anschluss die ADAT-Kanäle 5–8 überträgt. (Hinweis: Bei Abtastraten von 176,4/192 kHz sind die optischen Ein- und Ausgänge deaktiviert.) Der linke Anschluss jedes Paares (Ein- und Ausgang) kann für den Empfang und die Übertragung eines Zweikanal-S/PDIF-Signals von/zu einer externen Quelle mit optischem S/PDIF-I/O konfiguriert werden. Diese Option wird ausgewählt. Focusrite Control 2Weitere Einzelheiten entnehmen Sie bitte den Senderlistentabellen im Anhang.
-
WORD CLOCK OUT – ein BNC-Anschluss, der die 18i20Der Worttakt des Systems kann zur Synchronisierung anderer digitaler Audiogeräte innerhalb des Aufnahmesystems verwendet werden. Die Quelle der Abtasttaktsynchronisation wird vom System verwendet. 18i20 wird ausgewählt aus Focusrite Control 2Die
-
-
MIDI IN und MIDI OUT – standardmäßige 5-polige DIN-Buchsen zum Anschluss externer MIDI-Geräte. 18i20 Dient als MIDI-Schnittstelle und ermöglicht die Übertragung von MIDI-Daten vom/zum Computer an weitere MIDI-Geräte.
-
S/PDIF IN und OUT – zwei Cinch-Buchsen (RCA) zur Übertragung von zweikanaligen digitalen Audiosignalen in bzw. aus dem Gerät 18i20im S/PDIF-Format. Bitte beachten Sie, dass S/PDIF-Ein- und Ausgänge bei Abtastraten von 176,4/192 kHz nicht verfügbar sind. Weitere Informationen finden Sie in den Kanallisten im Anhang.
-
Netzanschluss – Standard-IEC-Steckdose.
Der 18i20 Das Gerät sollte mit dem mitgelieferten Netzkabel an das Stromnetz angeschlossen werden. Stecken Sie den IEC-Stecker in die IEC-Buchse auf der Rückseite. Bei Verwendung des 18i20 Bei Verwendung mit einem Computer (d. h. nicht als „Standalone“-Mixer) empfehlen wir, das Gerät erst einzuschalten, nachdem die USB-Verbindung hergestellt wurde.
Um die Verbindung herzustellen 18i20 Für den Anschluss an das Wechselstromnetz verwenden Sie das mitgelieferte Netzkabel. Stecken Sie den IEC-Stecker in die IEC-Buchse auf der Rückseite. Bei Verwendung des 18i20 Bei Verwendung mit einem Computer (und nicht als „Standalone“-Mixer) schalten Sie das Gerät erst nach dem Anschließen des USB-Kabels ein.
USB-Anschlusstypen: Der 18i20 verfügt über einen einzelnen USB-2.0-Anschluss vom Typ C (auf der Rückseite). Sobald die Softwareinstallation abgeschlossen ist, verbinden Sie das Gerät. 18i20 Schließen Sie das Kabel an Ihren Computer an. Wenn Ihr Computer über einen USB-A-Anschluss verfügt, verwenden Sie das mitgelieferte USB-A-auf-USB-C-Kabel. Wenn Ihr Computer über einen USB-C-Anschluss verfügt, besorgen Sie sich bitte ein USB-C-auf-USB-C-Kabel im Fachhandel.
USB-StandardsBeachten Sie, dass dies aufgrund der 18i20 Da es sich um ein USB-2.0-Gerät handelt, benötigt Ihr Computer einen USB-2.0-kompatiblen Anschluss. Es funktioniert nicht mit USB-1.0- oder USB-1.1-Anschlüssen. Ein USB-3.0-Anschluss hingegen unterstützt ein USB-2.0-Gerät.
Wenn das USB-Kabel angeschlossen ist, schalten Sie den/die/das … ein. 18i20 mit dem Netzschalter auf der Rückseite weitermachen.
Der 18i20 Es ist kompatibel mit jeder Windows-basierten DAW, die ASIO oder WDM unterstützt, oder jeder Mac-basierten DAW, die Core Audio verwendet. Nach Abschluss der Einführungsanleitung können Sie es sofort verwenden. 18i20 mit der DAW Ihrer Wahl.
Bitte beachten Sie: Ihre DAW wählt die Option möglicherweise nicht automatisch aus. 18i20 als Standard-E/A-Gerät. Sie müssen es manuell auswählen. Focusrite USB ASIO als Treiber in Ihrer DAW Audio-Setup* Seite. Bitte konsultieren Sie die Dokumentation (oder Hilfedatei) Ihrer DAW, falls Sie sich nicht sicher sind, wo Sie den ASIO-/Core-Audio-Treiber auswählen. Das folgende Beispiel zeigt die korrekte Konfiguration in Ableton Live Lite. Präferenzen Bedienfeld (Windows-Version abgebildet).
*Übliche Bezeichnung. Die Terminologie kann je nach DAW variieren.
Sobald die 18i20 Wenn dieses Gerät in Ihrer DAW als bevorzugtes Audiogerät* festgelegt ist, werden alle Ein- und Ausgänge in den Audio-I/O-Einstellungen Ihrer DAW angezeigt. Je nach DAW müssen Sie möglicherweise bestimmte Ein- oder Ausgänge vor der Verwendung aktivieren.

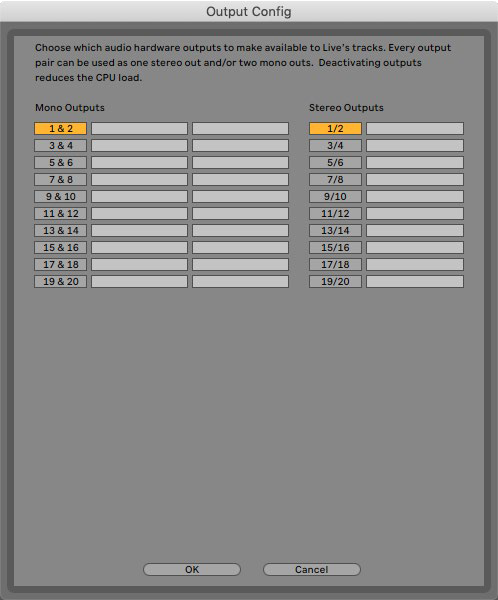

Die beiden folgenden Beispiele zeigen zwei aktivierte Eingänge und zwei aktivierte Ausgänge auf den Seiten „Ein-“ und „Ausgabekonfiguration“ von Ableton Live.
|
|
|
*Übliche Bezeichnung. Die Terminologie kann je nach DAW variieren.
Zwei zusätzliche Eingänge, Eingänge 9/10 sind auf der Input Config-Seite der I/O-Einstellungen Ihrer DAW aufgeführt. Dies sind virtuelle „Loopback“-Eingänge innerhalb der Software, keine zusätzlichen physischen Eingänge. Sie können Loopback verwenden, um DAW-Tracks von Quellen innerhalb Ihres Computers aufzunehmen, z. B. von einem Webbrowser. Focusrite Control enthält eine Schleife 1-2 Registerkarte „Mix“, wo Sie auswählen können, welche Eingaben aufgezeichnet werden sollen.
Der 18i20 ist eine ausgezeichnete Wahl für verschiedene Aufnahme- und Überwachungsanwendungen. Einige typische Konfigurationen sind unten aufgeführt.

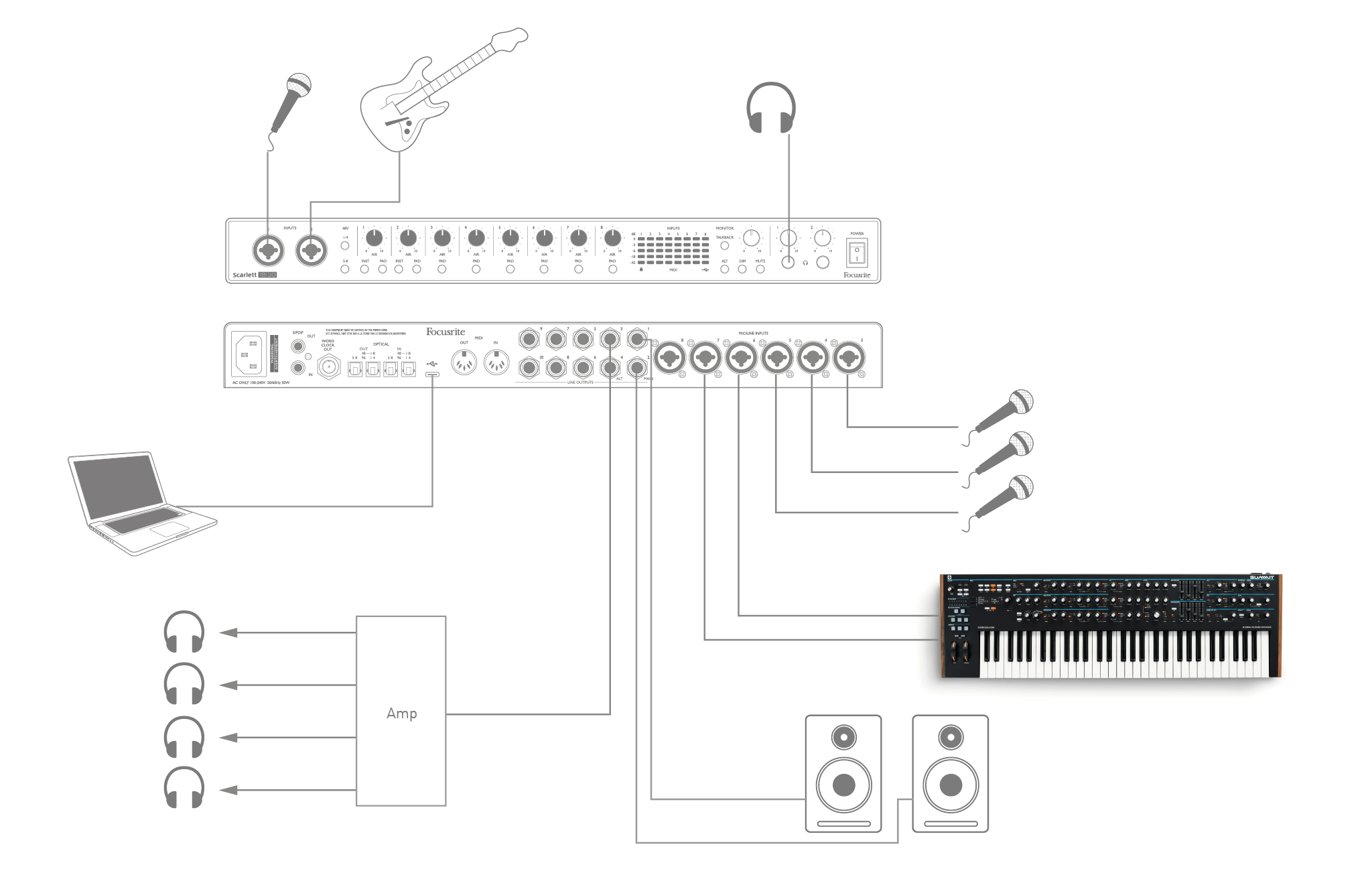

Dieses Setup zeigt eine typische Konfiguration für die Aufnahme einer Gruppe von Musikern mit einer DAW-Software auf einem Mac oder PC.
Eine Auswahl an Klangquellen – Mikrofone, Gitarre und Keyboard – ist an das Gerät angeschlossen. 18i20Es gibt nur zwei Eingänge. Nur die Eingänge 1 und 2 können für den direkten Instrumentenanschluss konfiguriert werden. Daher haben wir die Gitarre an Eingang 2 angeschlossen. Stellen Sie sicher, dass für diesen Eingang „INST“ ausgewählt ist.
Die Verbindung zum PC oder Mac mit der DAW-Software erfolgt über das mitgelieferte USB-Kabel. Dieses überträgt alle Ein- und Ausgangssignale zwischen der DAW und dem PC/Mac. 18i20Sobald das Audio-Setup in der DAW konfiguriert ist, wird jede Eingangsquelle zur Aufnahme auf eine eigene DAW-Spur geleitet.

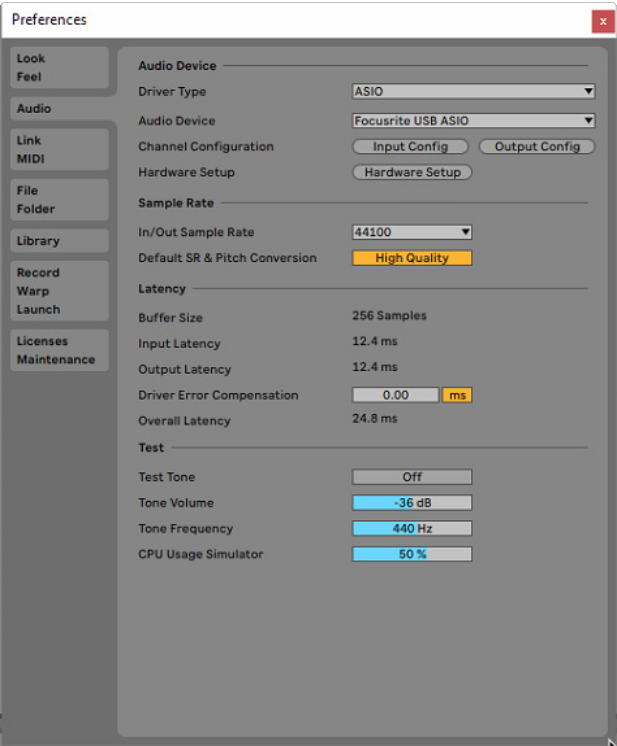

Der Begriff „Latenz“ taucht häufig in digitalen Audiosystemen auf. Im Fall der oben beschriebenen DAW-Aufnahmeanwendung bezeichnet Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audio-Software zu durchlaufen und über Ihr Audio-Interface wieder ausgegeben zu werden.
Latenz ist zwar in den meisten einfachen Aufnahmesituationen kein Problem, kann aber unter bestimmten Umständen für Musiker, die während der Aufnahme ihre Eingangssignale abhören möchten, problematisch sein. Dies kann beispielsweise der Fall sein, wenn der Aufnahmepuffer der DAW vergrößert werden muss, was bei besonders großen Projekten mit vielen DAW-Spuren, Software-Instrumenten und Effekt-Plugins für Overdubs erforderlich sein kann.
Häufige Symptome einer zu niedrigen Puffergröße können Audioaussetzer (Klicks und Knackgeräusche) oder eine besonders hohe CPU-Auslastung in Ihrer DAW sein (die meisten DAWs verfügen über eine CPU-Überwachungsfunktion). Die meisten DAWs ermöglichen es Ihnen, die Puffergröße in den Einstellungen anzupassen. Audioeinstellungen* Kontrollseite.

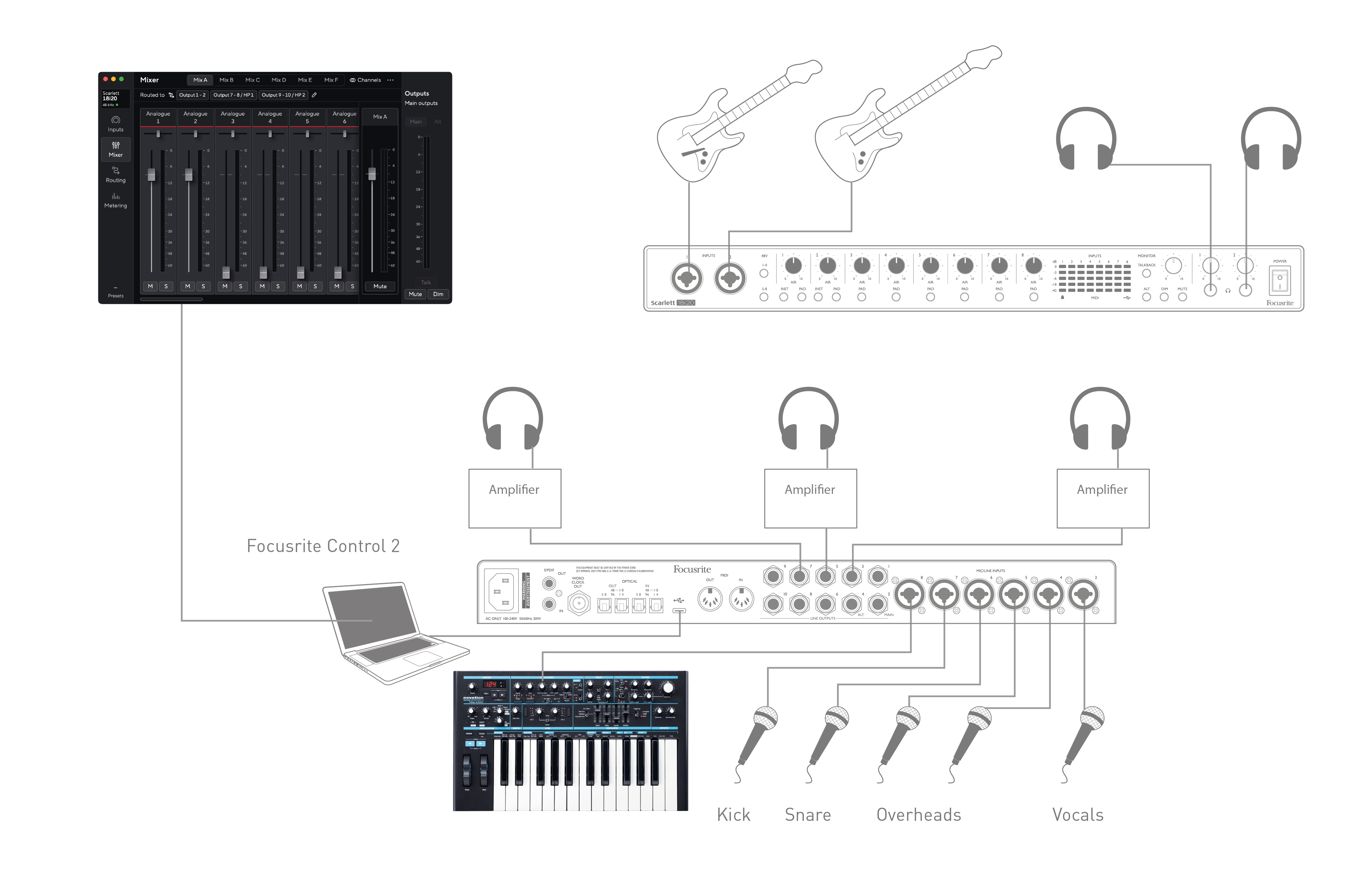

Der 18i20, mit Focusrite Control 2ermöglicht „latenzfreies Monitoring“ und behebt so dieses Problem. Sie können Ihre Eingangssignale direkt an die 18i20Die Kopfhörerausgänge ermöglichen es den Musikern, sich selbst mit extrem niedriger Latenz – also praktisch in Echtzeit – zusammen mit der Computerwiedergabe zu hören. Die Eingangssignale des Computers werden durch diese Einstellung in keiner Weise beeinflusst. Allerdings sind Effekte, die den Live-Instrumenten durch Software-Plugins hinzugefügt werden, nicht über die Kopfhörer hörbar, obwohl die Effekte weiterhin in der Aufnahme vorhanden sind.
In diesem Beispiel erhält jedes Bandmitglied seinen eigenen Monitor-Mix, da jeder seinen „eigenen“ hat. 18i20 Ausgabe. Focusrite Control 2 Sie können bis zu acht separate Mixe definieren, und diese Mixe können sowohl zuvor aufgenommene DAW-Spuren als auch die aktuellen Eingangssignale enthalten.
Bei der Verwendung von Direct Monitoring ist darauf zu achten, dass Ihre DAW-Software keine Eingänge (die aktuelle Aufnahme) an Ausgänge weiterleitet. Andernfalls hören die Musiker sich selbst doppelt, wobei ein Signal hörbar verzögert als Echo auftritt.
Die 6,35-mm-Klinkenbuchsen (Line-Ausgänge 1 und 2) auf der Rückseite dienen normalerweise zum Ansteuern Ihrer Hauptmonitore. Aktive Monitore verfügen über interne Verstärker mit Lautstärkeregler und können direkt angeschlossen werden. Passive Lautsprecher benötigen einen separaten Stereo-Verstärker; die Ausgänge auf der Rückseite werden mit den Eingängen des Verstärkers verbunden.

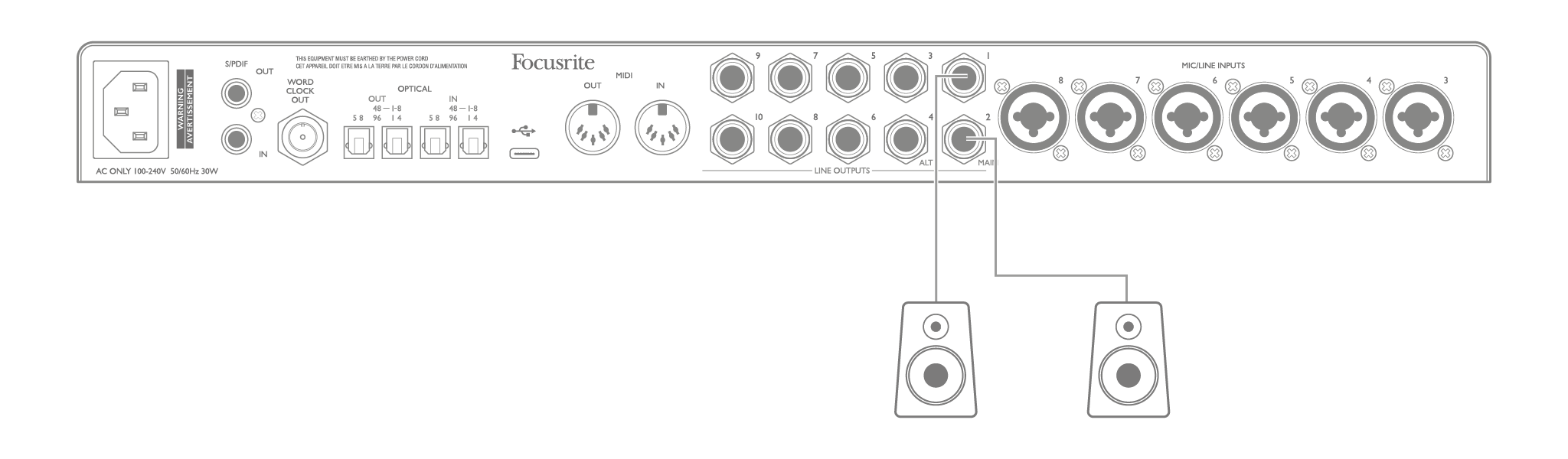

Anschließen aktiver Lautsprecher:

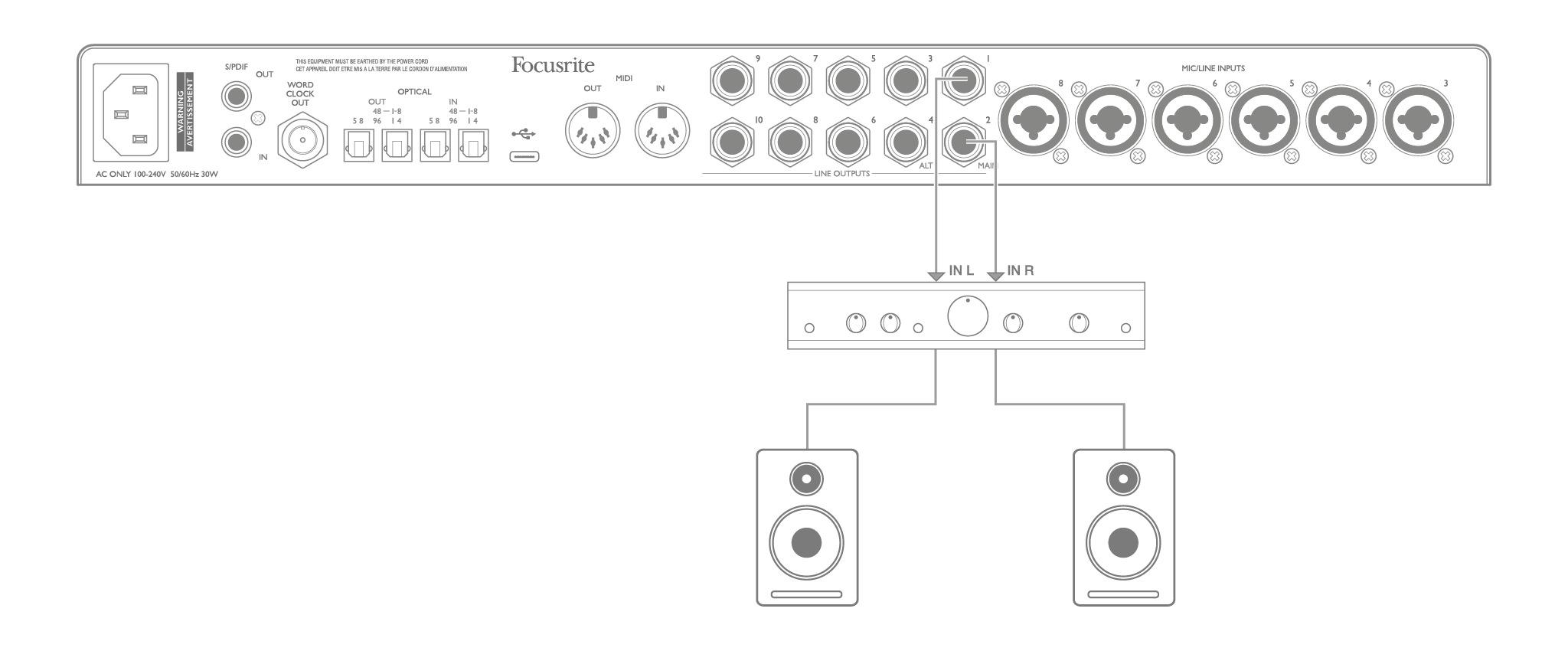

Anschluss passiver Lautsprecher an einen Stereo-Verstärker:
Alle Line-Ausgänge sind 6,35-mm-Klinkenbuchsen (TRS) und elektronisch symmetrisch. Gängige HiFi-Verstärker und kleine Aktivmonitore verfügen in der Regel über unsymmetrische Eingänge, entweder über Cinch-Buchsen (Cinch) oder über einen 3,5-mm-Klinkenstecker für den direkten Anschluss an einen Computer. Verwenden Sie in beiden Fällen ein Kabel mit Klinkensteckern an einem Ende.
Professionelle Aktivmonitore und professionelle Leistungsverstärker verfügen in der Regel über symmetrische Eingänge.
Beim Mischen kann es hilfreich sein, mehrere zusätzliche Lautsprecherpaare (Mittelfeld, Nahfeld usw.) zu verwenden, um zu überprüfen, wie gut Ihr Mix auf anderen Lautsprechertypen klingt. Sie können zusätzliche Lautsprecherpaare an andere Paare von Line-Ausgängen anschließen (z. B. Nahfeldlautsprecher an Line-Ausgänge 3 und 4, Mittelfeldlautsprecher an Line-Ausgänge 5 und 6) und zwischen ihnen umschalten. Focusrite Control 2Die 18i20 Die ALT-Funktion (siehe unten) wurde hinzugefügt, um die Verwendung eines zweiten Monitorpaares zu vereinfachen.
Achtung
Wenn Lautsprecher und Mikrofon gleichzeitig aktiv sind, besteht die Gefahr einer Audio-Rückkopplungsschleife! Wir empfehlen Ihnen daher, die Monitorlautsprecher während der Aufnahme immer auszuschalten (oder leiser zu stellen) und beim Overdubbing Kopfhörer zu verwenden.

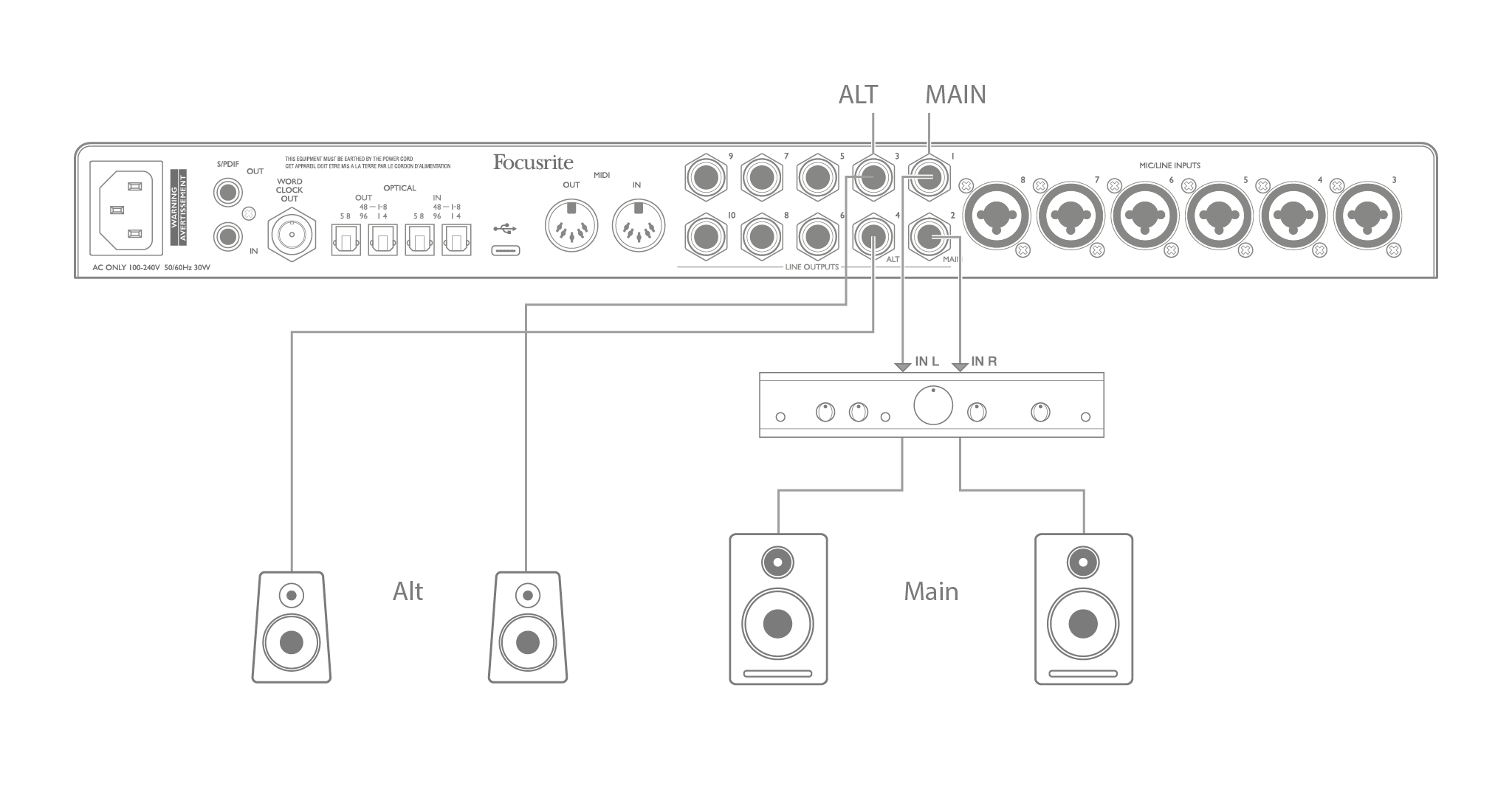

Der 18i20Die ALT-Funktion von [Name des Geräts] vereinfacht das Hinzufügen eines zweiten Monitorpaares: Verbinden Sie das zweite Paar mit den LINE-AUSGÄNGEN 3 und 4. Nach dem Aktivieren [Name des Geräts] Lautsprecherumschaltung In Focusrite Control 2Sie können zwischen Ihren Hauptmonitoren und dem sekundären Monitorpaar wechseln, indem Sie auf die entsprechende Schaltfläche klicken. Frontplatte oder Bildschirm- HAUPTSÄCHLICH Und ALT Tasten. Wenn ALT aktiv ist, wird der Hauptmix-Ausgang an die LINE OUTPUTS 3 und 4 anstatt an 1 und 2 geleitet, und die grüne ALT-LED leuchtet zur Bestätigung auf.
Im folgenden Beispiel haben wir passive Lautsprecher mit einem separaten Leistungsverstärker als Hauptmonitore und aktive Lautsprecher als sekundäres Paar dargestellt, aber selbstverständlich können Sie in beiden Fällen jeden beliebigen Monitortyp verwenden.
Weil die 18i20 Ausgestattet mit zehn Line-Ausgängen eignet es sich ideal für die Verwendung bei der Arbeit mit Mehrkanal-Soundformaten – beispielsweise LCRS, 5.1 Surround oder 7.1 Surround.
Um jeden Kanal dem richtigen Ausgang zuzuweisen, müssen Sie die DAW-Ausgänge an die Line-Ausgänge anschließen. Focusrite Control 2 (z. B. DAW-Ausgang 1 > Line-Ausgang 1, DAW-Ausgang 2 > Line-Ausgang 2 usw.).

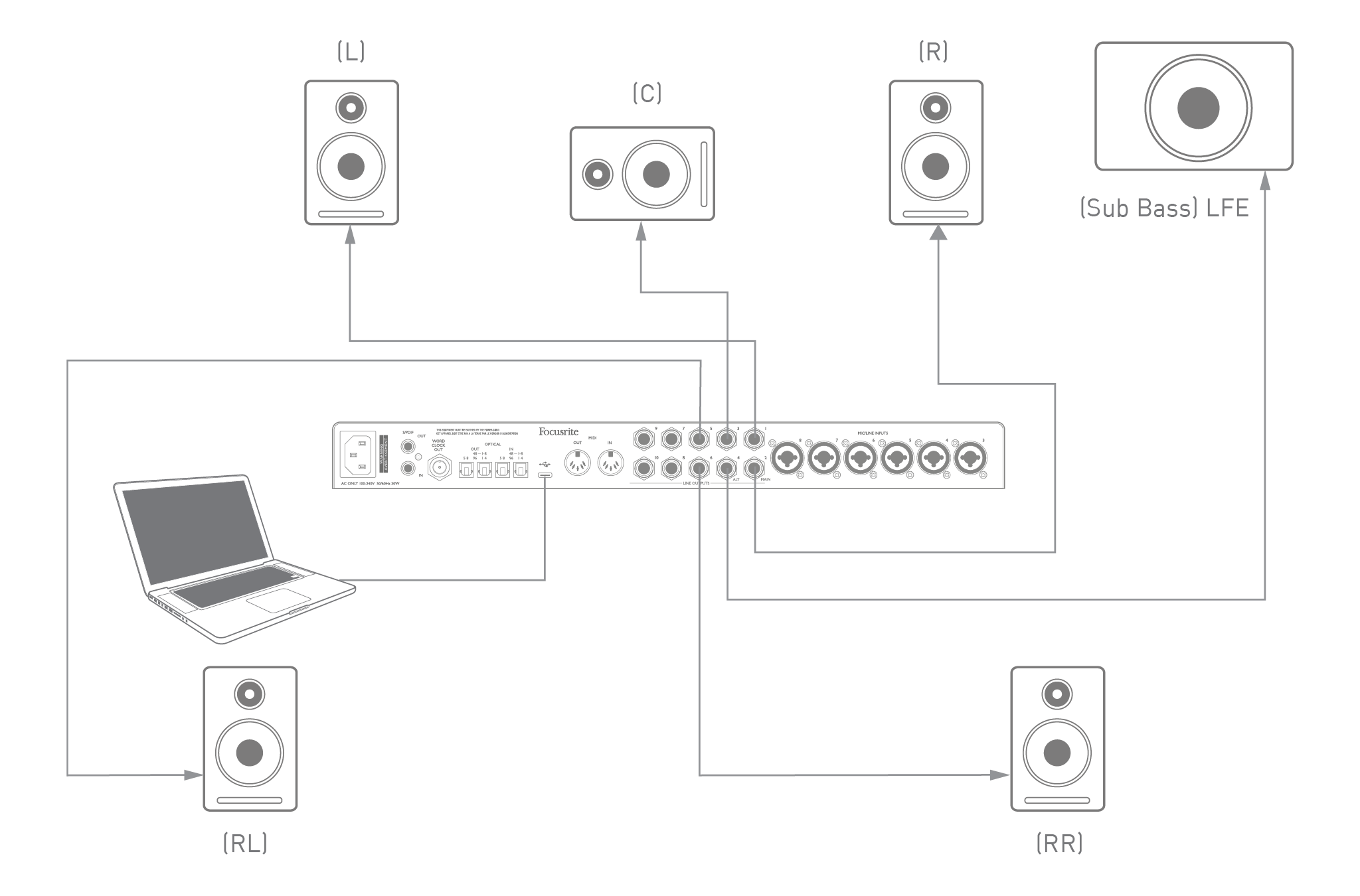

Das folgende Beispiel zeigt, wie Sie die sechs Lautsprecher an den/die/das anschließen. 18i20 in einem 5.1-Surround-Monitoring-Setup.
Windows-Benutzer:
Unter Windows kann Surround-Sound sowohl in Software mit ASIO-Unterstützung als auch in Nicht-ASIO-Anwendungen (mit unserem Treiber) genutzt werden. In den meisten Fällen ist dies Ihre DAW (Digital Audio Workstation), und DAWs, die Surround-Sound mischen können, ermöglichen in der Regel die Konfiguration der Lautsprecherzuordnung in den DAW-Einstellungen. Audioausgabeeinstellungen oder E/A-Einstellungen Seite.
Bitte konsultieren Sie das Benutzerhandbuch (oder die Hilfedateien) Ihrer DAW, um Hinweise zum Einrichten der Ausgänge für Surround-Mixing mit der von Ihnen gewünschten Lautsprecherkonfiguration zu erhalten.
So richten Sie Surround-Sound in Nicht-ASIO-Anwendungen ein:
-
Klicken Sie mit der rechten Maustaste auf das Focusrite Notifier-Symbol in Ihrer Windows-Taskleiste und klicken Sie darauf, um das Windows-Soundpanel zu öffnen.
-
Klicken Sie auf das im Wiedergabe-Tab aufgeführte Focusrite-Gerät, um es auszuwählen.
-
Klicken Sie auf die Schaltfläche „Konfigurieren“.
-
Wählen Sie ein Mehrkanalformat. Die gewählte Option hängt davon ab, wie Sie Ihre Scarlett verwenden.
-
Gehe zu Focusrite Control 2 Klicken Sie anschließend auf Datei > Voreinstellungen > Direktes Routing, um ein 1:1-Routing einzurichten.
Mac-Benutzer:

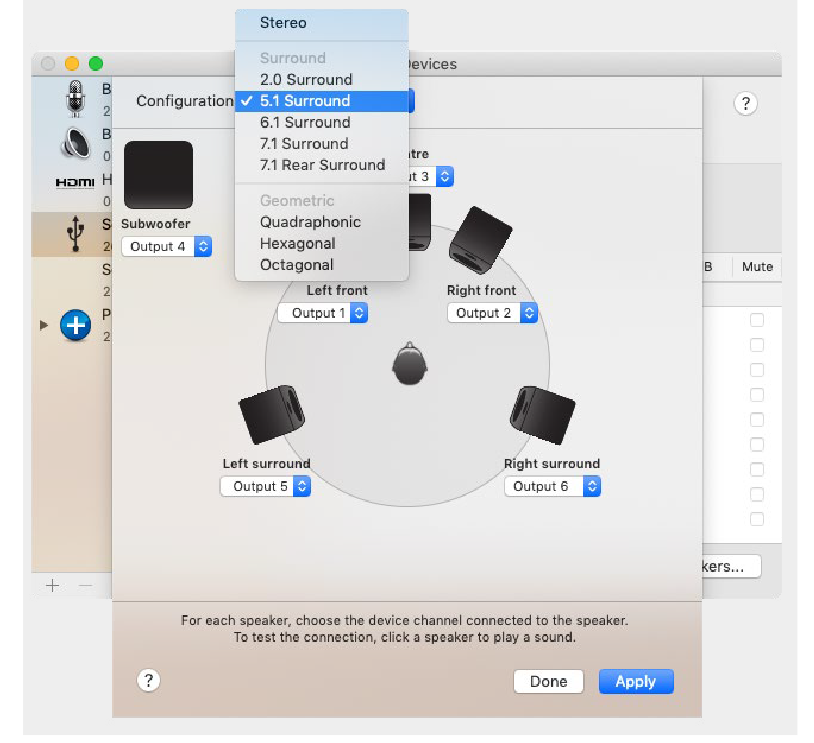

Auf Macs kann die Surround-Sound-Konfiguration in allen Anwendungen vorgenommen werden, die Mehrkanal-Audio unterstützen (DAWs und reguläre macOS-Anwendungen). Gehen Sie dazu wie folgt vor: Anwendungen > Dienstprogramme > Audio-MIDI-Setup > 18i20 > Lautsprecher konfigurieren > Konfiguration > Wählen Sie die gewünschte Konfiguration ausDie
Zusätzlich zu den acht analogen Eingängen, 18i20 Das Gerät verfügt über zwei optische ADAT-Eingänge. Diese bieten acht zusätzliche Audioeingänge mit Abtastraten bis zu 96 kHz. Bei Abtastraten von 176,4/192 kHz sind die optischen Eingänge deaktiviert.
Die Verwendung eines separaten 8-Kanal-Mikrofonvorverstärkers mit ADAT-Ausgang – wie beispielsweise des Focusrite Scarlett OctoPre – bietet eine einfache und hervorragende Methode zur Erweiterung des Klangs. 18i20Eingabefähigkeit.
Bei 44,1/48 kHz ist der ADAT OUT 1-8-Anschluss des Scarlett OctoPre mit dem 18i20 OPTICAL IN Port 48 – 1-8 mit einem einzelnen TOSLINK-Glasfaserkabel. Um die Geräte über ADAT zu synchronisieren, stellen Sie die Taktquelle des Scarlett OctoPre auf Intern ein. 18i20 (über Focusrite Control 2) Zu ADATAlternativ kann eine stabile Taktsynchronisation durch Anschließen der 18i20Verbinden Sie den WORD CLOCK OUT-Eingang des Scarlett OctoPre mit dem WORD CLOCK IN-Eingang und stellen Sie den Scarlett OctoPre so ein, dass er Word Clock als Taktquelle verwendet. 18i20's Taktquelle in Focusrite Control 2 Zu InternDie
Beim Verbinden zweier digitaler Geräte muss stets darauf geachtet werden, dass beide auf die gleiche Abtastrate eingestellt sind.
Sie können die zusätzlichen ADAT-Eingänge wie folgt routen: Focusrite Control 2 Die zusätzlichen Eingänge funktionieren genauso wie die anderen Eingänge und können nach Bedarf in den Kopfhörermix jedes Musikers integriert werden.

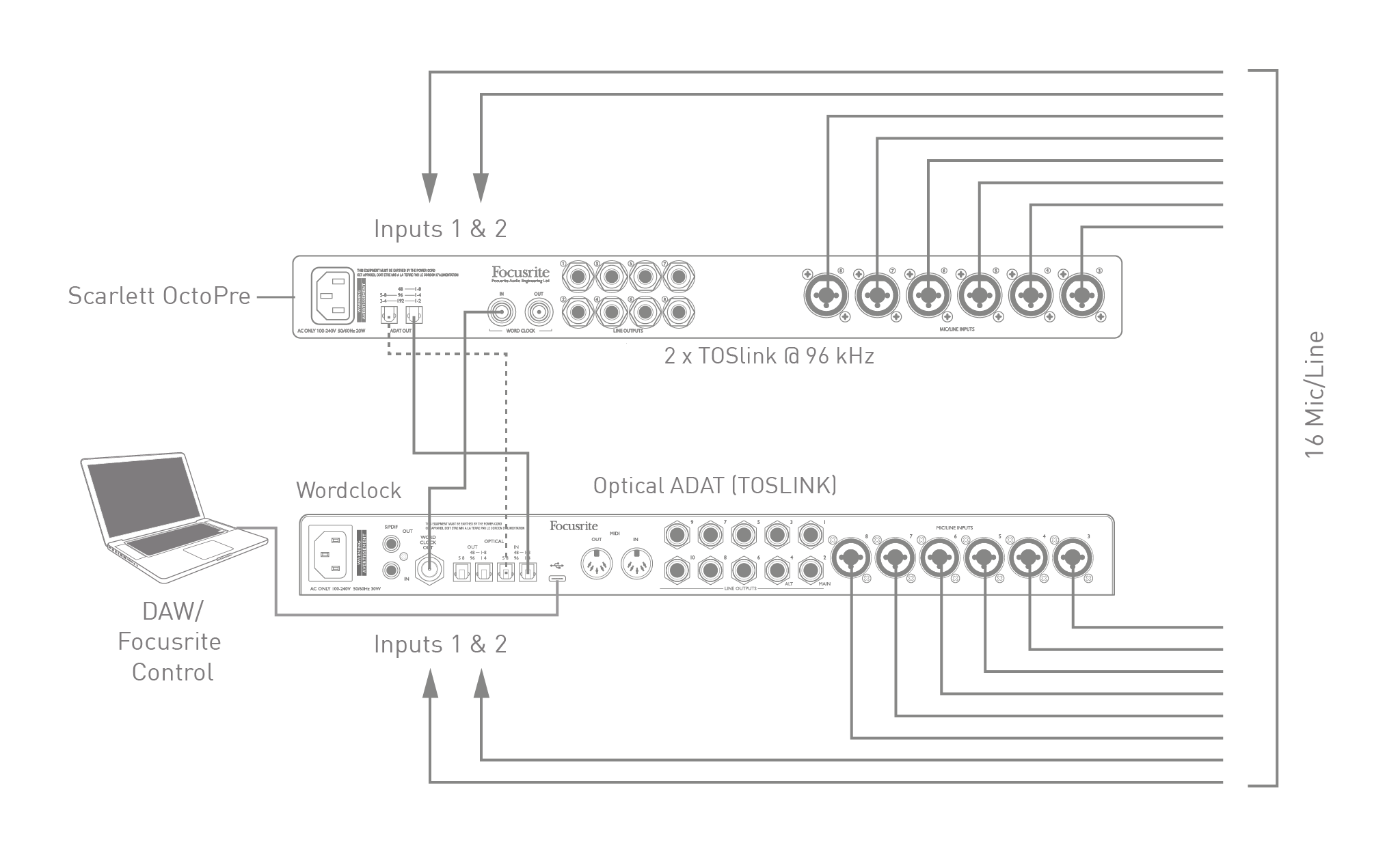

Bei einer Abtastrate von 88,2/96 kHz muss ein zweites optisches TOSLINK-Kabel zwischen dem ADAT OUT 5-8-Anschluss des Scarlett OctoPre und dem OPTICAL IN 5-8 – 96-Anschluss des 18i20 angeschlossen werden. Bei der höheren Abtastrate überträgt diese zweite Verbindung die Kanäle 5–8, während die andere Verbindung (siehe oben) die Kanäle 1–4 überträgt.
Wenn Sie einen Digital-Analog-Wandler besitzen, können Sie die ADAT-Ausgänge (Optical Out) des 18i20 auch umgekehrt verwenden; beispielsweise können zusätzliche Ausgänge Ihrer DAW in den analogen Bereich umgewandelt werden, um mit einem externen Hardware-Mischpult mehrere DAW-Spuren abzumischen.
Bei einer Abtastrate von 44,1/48 kHz überträgt der rechte OPTICAL OUT-Anschluss die Kanäle 1 bis 8, während bei 88,2/96 kHz der rechte Anschluss die Kanäle 1 bis 4 und der linke Anschluss die Kanäle 5 bis 8 überträgt.
Der 18i20 hat die Möglichkeit, eine in definierte Mix-Konfiguration zu speichern Focusrite Control 2 innerhalb der Hardware. Mit dieser Funktion können Sie sie – beispielsweise als Keyboard-Mixer auf der Bühne – über Ihren Computer konfigurieren und die Konfiguration anschließend auf das Gerät selbst hochladen. Sie können die 18i20 als einfacher lokaler Mixer als Teil Ihres Keyboard-Setups zur Steuerung des Gesamtmixes mehrerer Keyboards.

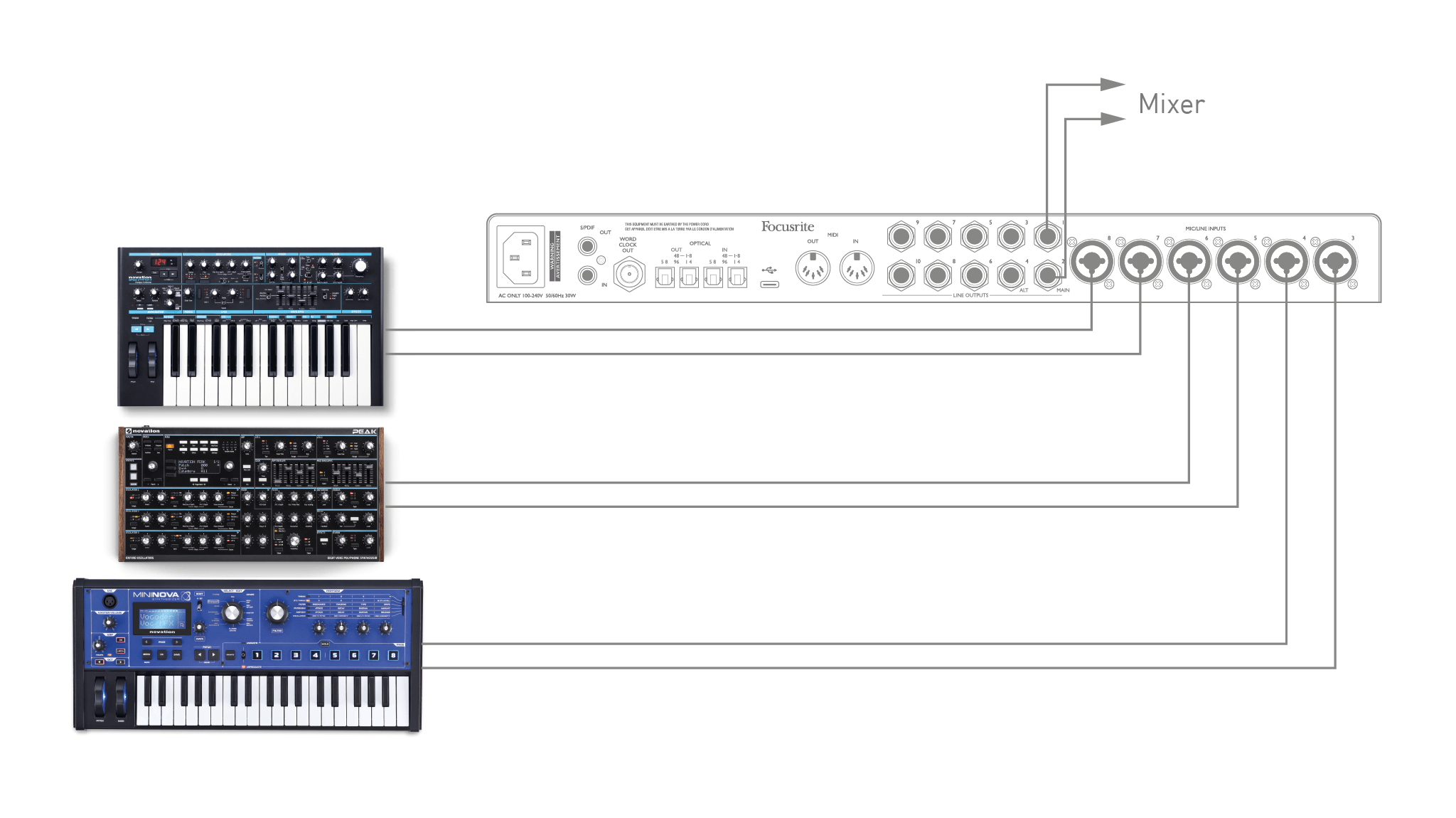

Im dargestellten Beispiel sind drei Stereo-Keyboards an die Eingänge auf der Rückseite des Geräts angeschlossen. 18i20Die Ausgänge 3 und 4 sind mit der Haupt-PA-Anlage verbunden. Der Künstler kann die Verstärkung der einzelnen Keyboards über das Bedienfeld an der Vorderseite einstellen; außerdem kann er/sie den Gesamtpegel des Keyboard-Mixes anpassen.
Nutzung der digitalen Verbindungen auf der 18i20 Es ist möglich, es als Zweikanal- (S/PDIF) oder bis zu Achtkanal- (ADAT) Standalone-Vorverstärker zu verwenden.
Sie können Eingangsquellen an jeden der Eingänge des Scarlett (Mikrofon, Line oder Instrument) anschließen und mit Focusrite Control die analogen Eingänge direkt an die S/PDIF- oder ADAT-Ausgänge routen. Anschließend können Sie den verwendeten digitalen Ausgang mit dem S/PDIF- oder ADAT-Eingang eines anderen Interfaces verbinden, um dessen Kanalanzahl zu erweitern. Zum Beispiel ein zweites 18i20's ADAT-Eingangsport.
