4i4 Hardwarefunktionen

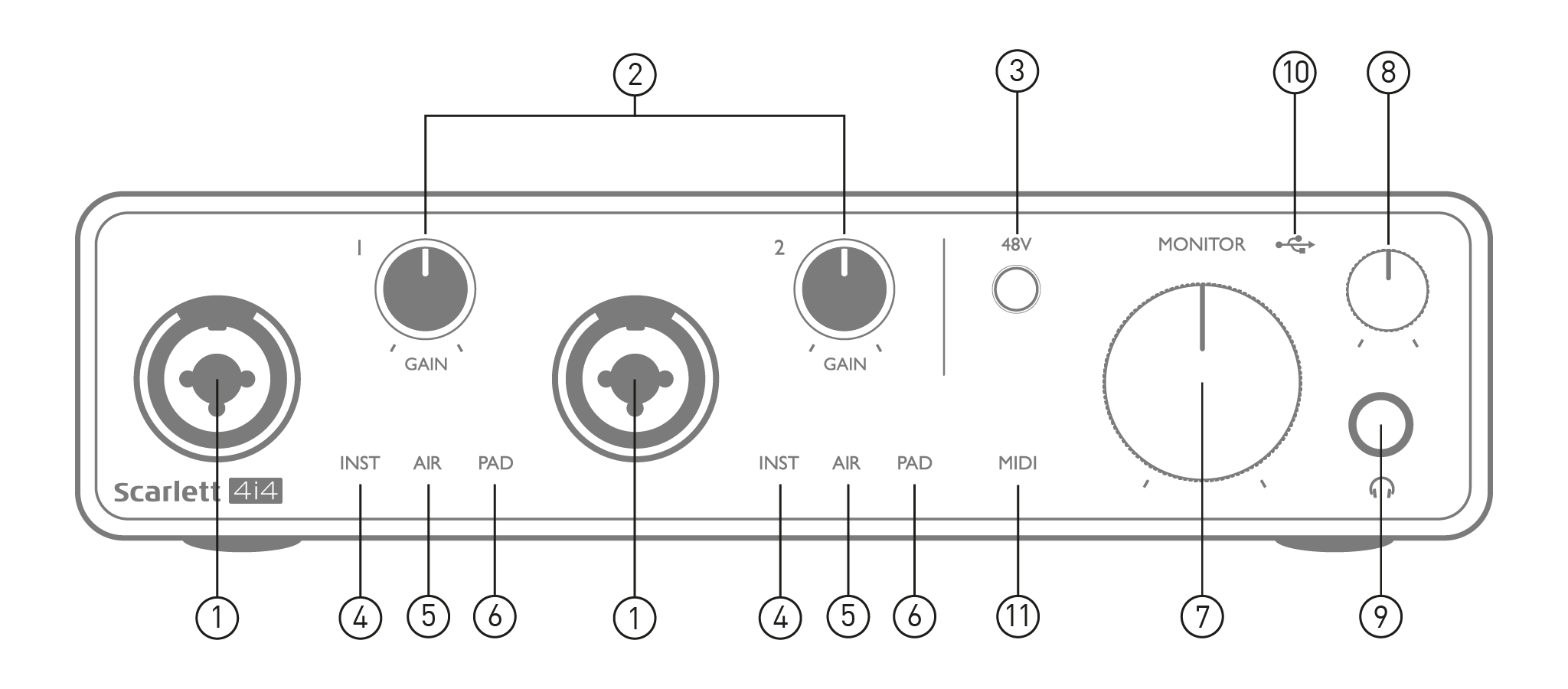

Eingänge 1 & 2 – „Combo“-Buchsen – Hier können Sie Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale anschließen. Die Combo-Buchsen sind sowohl für XLR- als auch für 6,35-mm-Klinkenstecker (¼ Zoll) geeignet. Mikrofone werden mit XLR-Steckern angeschlossen; Instrumente und Line-Pegel-Signale mit 6,35-mm-Klinkensteckern (TS oder TRS). Die Vorverstärkung ist für Mikrofone bei angeschlossenem XLR-Stecker und für höhere Pegel bei angeschlossenem Klinkenstecker optimiert. Schließen Sie über XLR-Stecker keine anderen Geräte als Mikrofone an – z. B. den Ausgang eines Soundmoduls oder Effektgeräts –, da der Signalpegel den Vorverstärker übersteuert und zu Verzerrungen führt. Bei aktivierter Phantomspeisung kann Ihr Gerät beschädigt werden.

GEWINN 1 Und GAIN 2 – Stellen Sie die Vorverstärkung für die Signale an den Eingängen 1 und 2 ein. Die Verstärkungsregler verfügen über dreifarbige LED-Ringe zur Anzeige des Signalpegels: Grün signalisiert einen Eingangspegel von mindestens -24 dBFS (d. h. „Signal vorhanden“), der Ring leuchtet gelb bei -6 dBFS, um anzuzeigen, dass das Signal nahe an der Übersteuerung ist, und rot bei 0 dBFS (digitale Übersteuerung).

48 V – Phantomspeisungsschalter für Mikrofoneingänge - aktiviert 48 V Phantomspeisung an den XLR-Kontakten beider Combo-Anschlüsse.

INST – Zwei rote LEDs leuchten auf, wenn der Instrumentenmodus für Eingänge 1 oder 2 am Focusrite Control ausgewählt ist; die Verstärkung wird an das Instrumentensignal angepasst. Wenn der Instrumentenmodus deaktiviert ist, ist der 6,35-mm-Klinkeneingang für Line-Pegel-Signale konfiguriert, z. B. von einem Keyboard, einem Synthesizer-Modul oder einem Effektgerät.

LUFT – zwei gelbe LEDs, die die Auswahl des AIR-Modus für die Eingänge 1 und 2 anzeigen. Der in Focusrite Control aktivierte AIR-Modus verändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker nachzubilden.

UNTERLAGE – zwei grüne LEDs; leuchten auf, wenn PAD über Focusrite Control für Eingänge 1 oder 2 ausgewählt ist

2. PAD verringert den Signalpegel, der an Ihre DAW gesendet wird, um 10 dB; verwenden Sie es, wenn die Eingangsquelle einen besonders hohen Pegel aufweist.

MONITOR – Hauptmonitor-Lautstärkeregler, regelt den Pegel nur an den Ausgängen 1 und 2 auf der Rückseite.

Kopfhörerpegel – Stellt den Ausgangspegel am Stereo-Kopfhörerausgang an der Vorderseite ein.

Kopfhörerausgang - ¼" TRS-Ausgangsbuchse – Schließen Sie hier Ihre Stereo-Kopfhörer an.

USB-LED – eine grüne LED leuchtet auf, wenn die Scarlett angeschlossen und von Ihrem Computer erkannt wird.

MIDI LED – leuchtet auf, wenn MIDI-Daten empfangen werden MIDI IN Hafen.

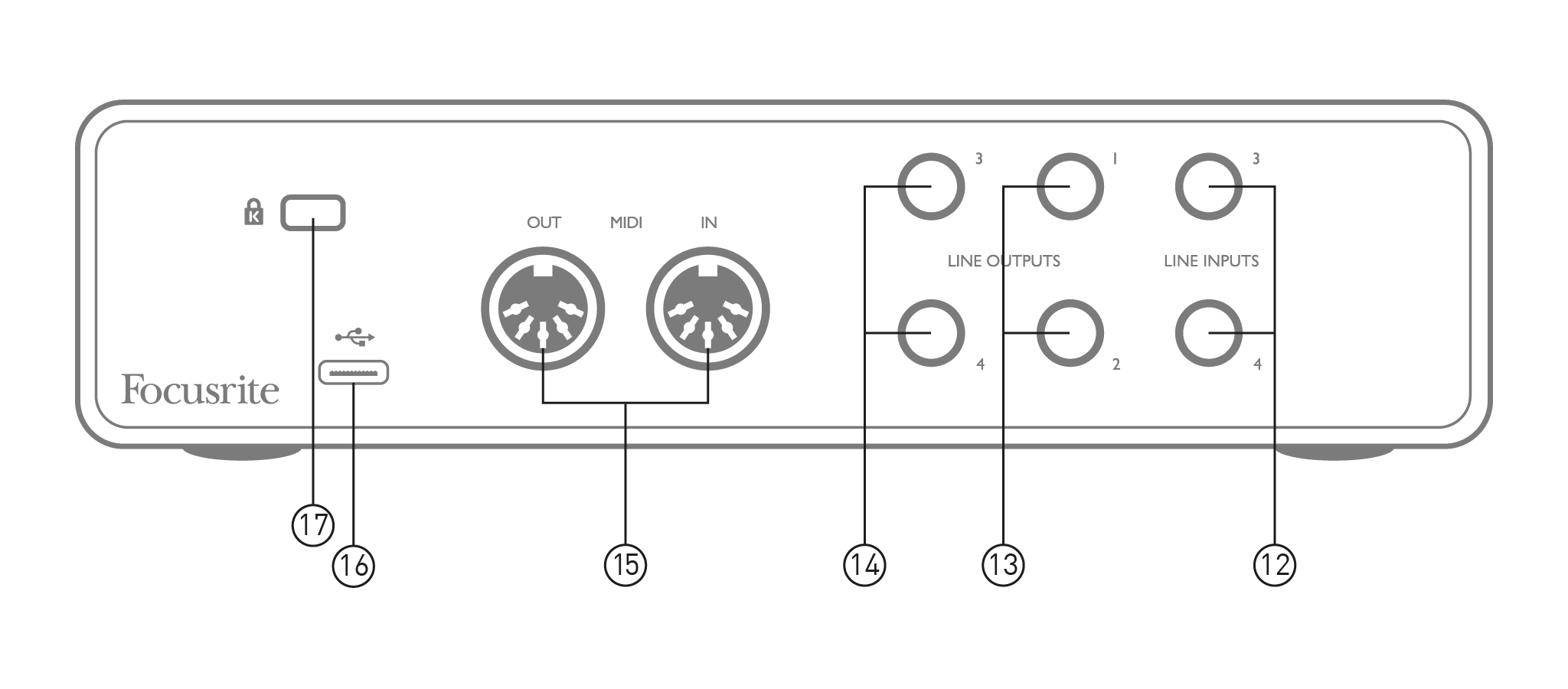

LINE EINGÄNGE 3 Und 4 – 2 x ¼” TRS-Klinkenbuchsen; dies sind symmetrische Eingänge zur Verwendung mit zusätzlichen Line-Pegel-Quellen, z.B. von einem Keyboard, einem Synthesizer-Modul oder einem Effektgerät.

LINE-AUSGÄNGE 1 Und 2 - 2 x 6,35 mm (¼ Zoll) TRS-Klinkenbuchsen, elektronisch symmetrisch. Der Pegel dieser Ausgänge wird über die Frontplatte eingestellt. MONITOR Der maximale Ausgangspegel beträgt +10 dBu. Es können entweder 6,35-mm-TRS- (symmetrischer Anschluss) oder TS-Klinkenstecker (unsymmetrischer Anschluss) verwendet werden.

LINE-AUSGÄNGE 3 Und 4 - Zwei 6,35-mm-TRS-Klinkenbuchsen (elektronisch symmetrisch). Der Pegel dieser Ausgänge kann über Focusrite Control eingestellt werden; der maximale Ausgangspegel beträgt +10 dBu. Es können entweder 6,35-mm-TRS- (symmetrischer Anschluss) oder TS-Klinkenstecker (unsymmetrischer Anschluss) verwendet werden.

MIDI IN Und MIDI-Ausgang – Standard-5-polige DIN-Buchsen für den Anschluss externer MIDI-Geräte wie Keyboards oder Soundmodule. Die Scarlett 4i4 3rd Gen bietet eine praktische MIDI-Schnittstelle mit Ihrem DAW, wodurch eine MIDI-Karte am Computer überflüssig wird.

USB 2.0-Anschluss – Typ-C-Stecker; mit dem mitgelieferten Kabel an den Computer anschließen.

K (Kensington Sicherheitsschloss) – sichern Sie Ihr Scarlett 4i4 3rd Gen zu einer geeigneten Struktur, falls gewünscht.
