Mit der dritten Generation der Scarlett-Schnittstellen wird dank des Scarlett Easy Start-Tools eine neue, schnellere Inbetriebnahme ermöglicht. Sie müssen lediglich Ihr Gerät anschließen. 4i4 Verbinden Sie Ihren Computer. Sobald die Verbindung hergestellt ist, wird das Gerät von Ihrem PC oder Mac erkannt, und das Easy Start-Tool führt Sie von da an durch den Vorgang.
Wichtig
Der 4i4 Es verfügt über einen einzelnen USB 2.0 Typ-C-Anschluss (auf der Rückseite): Verbinden Sie es mit Ihrem Computer mithilfe des mitgelieferten USB-Kabels. Beachten Sie den 4i4 Es handelt sich um ein USB 2.0-Gerät, und für die USB-Verbindung wird ein USB 2.0+-kompatibler Anschluss an Ihrem Computer benötigt.
Ihr Computer wird Ihre Scarlett zunächst als Massenspeichergerät (MSD) behandeln, und während der ersten Verbindung befindet sich die Scarlett im „Easy Start-Modus“.
Wir haben versucht, die Registrierung Ihres Kontos zu vereinfachen. 4i4 So einfach wie möglich. Die Schritte sind selbsterklärend, aber wir haben jeden Schritt unten noch einmal beschrieben, damit Sie sehen können, wie er auf einem PC oder einem Mac aussehen sollte.
Beim Verbinden Ihres 4i4 auf Ihrem Mac, ein Scarlett Das Symbol erscheint auf dem Desktop:

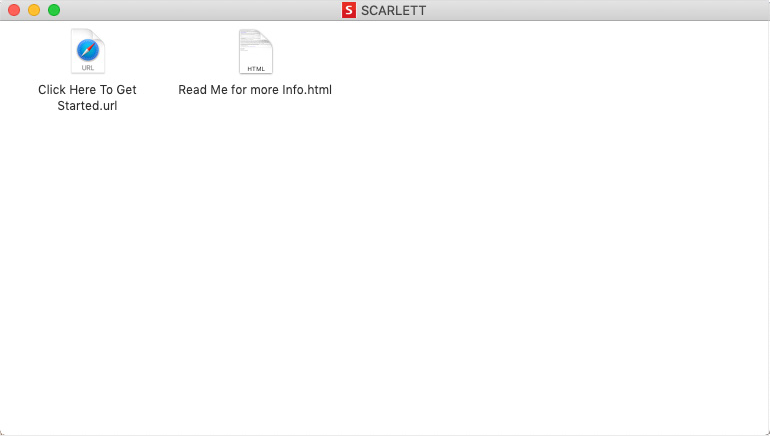

Doppelklicken Sie auf das Symbol, um das unten abgebildete Finder-Fenster zu öffnen:

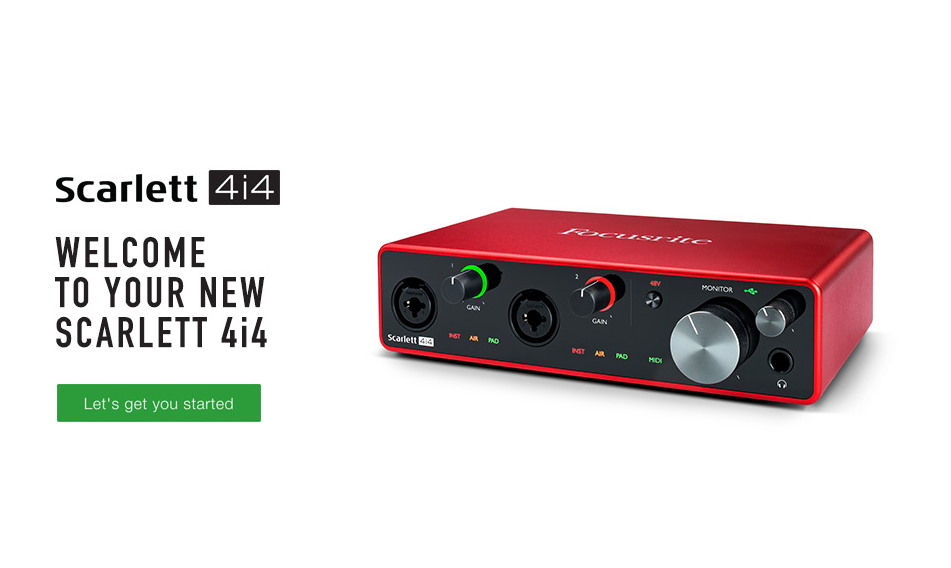

Doppelklicken Sie auf das Symbol „Hier klicken, um loszulegen.url“. Sie werden dadurch weitergeleitet zu Focusrite Website, auf der wir Ihnen die Registrierung Ihres Geräts empfehlen:
Klicken Sie auf „Los geht’s“, und Sie sehen ein teilweise vorausgefülltes Formular. Nach dem Absenden des Formulars können Sie die Software direkt herunterladen. Scarlettoder einer schrittweisen Einrichtungsanleitung zu folgen, je nachdem, wie Sie Ihr Gerät verwenden möchten. ScarlettDie
Sobald Sie die Focusrite Control 2 Software zum Einrichten und Konfigurieren Ihrer Schnittstelle, die Scarlett Deaktiviert den Easy-Start-Modus, sodass das Gerät beim Anschluss an Ihren Computer nicht mehr als Massenspeichergerät angezeigt wird.
Ihr Betriebssystem sollte die Standard-Audioeingänge und -ausgänge des Computers auf die folgenden Geräte umstellen: ScarlettUm dies zu überprüfen, gehen Sie zu Systemeinstellungen > Tonund stellen Sie sicher, dass Ein- und Ausgabe auf den entsprechenden Wert eingestellt sind. 4i4Die

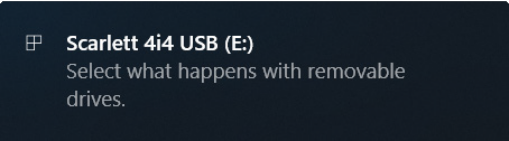

Beim Verbinden Ihres 4i4 auf Ihren PC, ein Scarlett Das Symbol erscheint auf dem Desktop:
(Der Laufwerksbuchstabe kann je nach anderen an Ihren Computer angeschlossenen Geräten abweichen.)

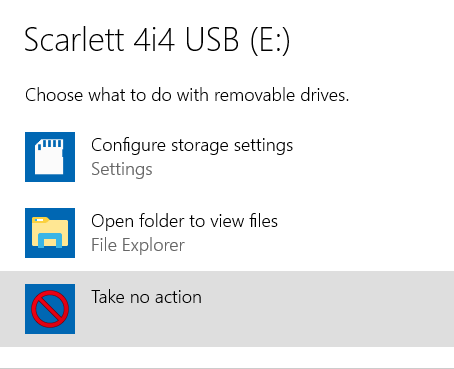

Doppelklicken Sie auf die Popup-Meldung, um das unten gezeigte Dialogfeld zu öffnen:

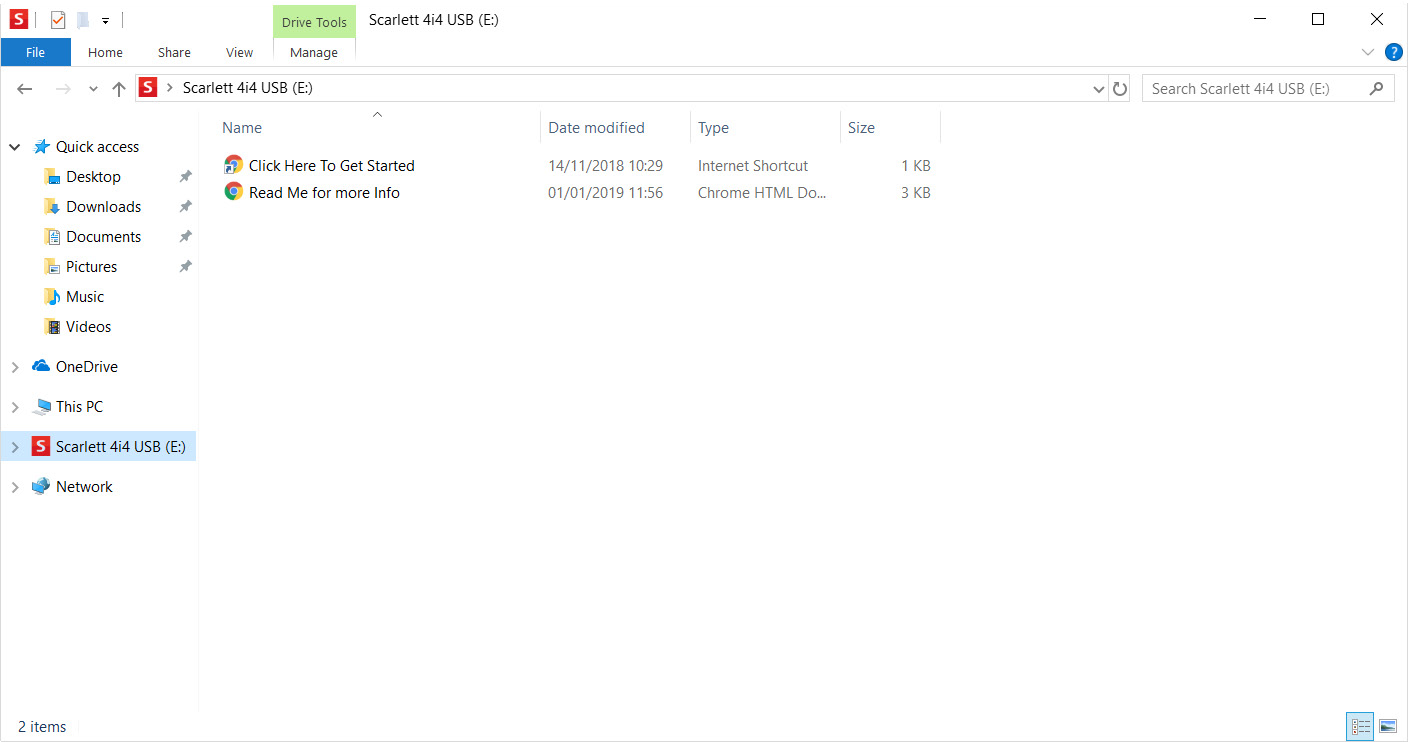

Doppelklicken Sie auf „Ordner zum Anzeigen von Dateien öffnen“: Dadurch wird ein Explorer-Fenster geöffnet:
Doppelklicken Sie auf „Hier klicken, um loszulegen“. Sie werden dadurch weitergeleitet zu Focusrite Website, auf der wir Ihnen die Registrierung Ihres Geräts empfehlen:
Klicken Sie auf „Los geht’s“, und Sie sehen ein teilweise vorausgefülltes Formular. Nach dem Absenden des Formulars können Sie direkt zu den Downloads gelangen, um die Software für Ihr Gerät herunterzuladen. Scarlettoder einer schrittweisen Einrichtungsanleitung zu folgen, je nachdem, wie Sie Ihr Gerät verwenden möchten. ScarlettDie
Sobald Sie die Focusrite Control 2 Software zum Einrichten und Konfigurieren Ihrer Schnittstelle, die Scarlett Der Easy-Start-Modus wird deaktiviert – das Gerät wird nach dem Anschluss an den Computer nicht mehr als Massenspeichergerät angezeigt.
Ihr Betriebssystem sollte die Standard-Audioeingänge und -ausgänge des Computers auf die folgenden umstellen: ScarlettUm dies zu überprüfen, klicken Sie mit der rechten Maustaste auf das Lautsprechersymbol in der Taskleiste und wählen Sie aus Toneinstellungenund stellen Sie die Scarlett als Eingabe- und Ausgabegerät.
Beachten Sie, dass während des Ersteinrichtungsprozesses auch eine zweite Datei – „Weitere Informationen & FAQs“ – verfügbar ist. Diese Datei enthält zusätzliche Informationen über Focusrite Easy Start, das Ihnen möglicherweise hilfreich ist, falls Sie Probleme mit dem Ablauf haben.
Nach der Registrierung haben Sie sofortigen Zugriff auf folgende Ressourcen:
-
Focusrite Control 2 (Verfügbar für Mac und Windows) – siehe untenstehende Anmerkung
-
Mehrsprachige Benutzerhandbücher
Anmerkung
Installation Focusrite Control 2 Installiert außerdem den passenden Treiber für Ihr Gerät. Focusrite Control 2 kann jederzeit heruntergeladen werden, auch ohne Registrierung: siehe „Manuelle Registrierung“ weiter unten.
Wenn Sie sich entscheiden, Ihre 4i4 Zu einem späteren Zeitpunkt können Sie dies tun unter:
id.focusritegroup.com/register
Sie müssen die Seriennummer manuell eingeben: Sie finden diese Nummer auf der Unterseite der Schnittstelle selbst und auf dem Barcode-Etikett an der Seite der Verpackung.
Wir empfehlen Ihnen, unsere Anwendung Focusrite Control herunterzuladen und zu installieren, da diese den Easy Start-Modus deaktiviert und das volle Potenzial der Schnittstelle freisetzt. Zunächst funktioniert die Schnittstelle im Easy Start-Modus nur mit Abtastraten von bis zu 48 kHz und der MIDI I/O ist deaktiviert. Sobald Focusrite Control auf Ihrem Computer installiert ist, können Sie mit Abtastraten von bis zu 192 kHz arbeiten.
Wenn Sie sich entscheiden, die Datei nicht herunterzuladen und zu installieren Focusrite Control 2 Es kann sofort und jederzeit heruntergeladen werden von:
Um Ihr Scarlett aus dem Easy Start-Modus zu zwingen, ohne es vorher zu registrieren, schließen Sie es an Ihren Computer an und halten Sie die 48 V Halten Sie die Taste fünf Sekunden lang gedrückt. Dadurch wird die volle Funktionalität Ihres Scarlett sichergestellt. Bitte beachten Sie, dass Sie Ihr Scarlett nach dieser Aktion manuell registrieren müssen, wie oben beschrieben.
Der 4i4 Es ist kompatibel mit jeder Windows-basierten DAW, die ASIO oder WDM unterstützt, oder jeder Mac-basierten DAW, die Core Audio verwendet. Nach Durchführung der oben beschriebenen Schritte zur Einrichtung können Sie mit der Nutzung beginnen. 4i4 mit der DAW Ihrer Wahl.
Bitte beachten Sie: Ihre DAW wählt die Option möglicherweise nicht automatisch aus. 4i4 als Standard-E/A-Gerät. Sie müssen es manuell auswählen. Focusrite USB ASIO Wählen Sie den Treiber auf der Seite „Audio-Setup“ Ihrer DAW* aus. Falls Sie sich nicht sicher sind, wo Sie den ASIO- oder Core-Audio-Treiber auswählen, konsultieren Sie bitte die Dokumentation (oder Hilfedateien) Ihrer DAW. Das folgende Beispiel zeigt die korrekte Konfiguration im Einstellungsfenster von Ableton Live Lite (Windows-Version).
*Übliche Bezeichnung. Die Terminologie kann je nach DAW variieren.
Sobald die 4i4 Wenn Sie dieses Gerät in Ihrer DAW als bevorzugtes Audiogerät* festlegen, werden die Eingänge 1 und 2 sowie die Ausgänge 1 und 2 in den Audio-I/O-Einstellungen Ihrer DAW angezeigt. Je nach Ihrer DAW müssen Sie möglicherweise bestimmte Eingänge oder Ausgänge vor der Verwendung aktivieren.

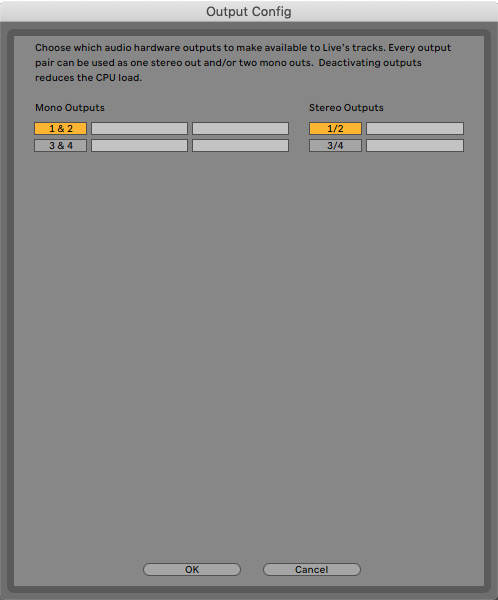

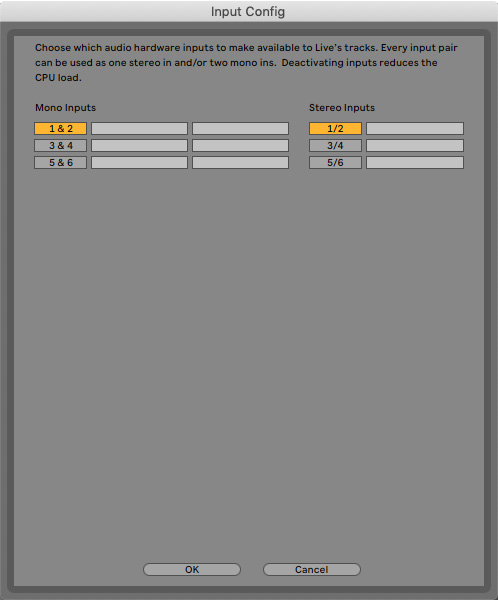

Die beiden folgenden Screenshots zeigen die aktivierten Eingänge 1 & 2 und Ausgänge 1 & 2 in den Audioeinstellungen von Ableton Live Lite.
|
|
|
*Übliche Bezeichnung. Die Terminologie kann je nach DAW variieren.
Zwei zusätzliche Eingänge, Eingänge 5/6 sind auf der Input Config-Seite der I/O-Einstellungen Ihrer DAW aufgeführt. Dies sind virtuelle „Loopback“-Eingänge innerhalb der Software, keine zusätzlichen physischen Eingänge. Sie können Loopback verwenden, um DAW-Tracks von Quellen innerhalb Ihres Computers aufzunehmen, z. B. von einem Webbrowser. Focusrite Control enthält eine Schleife 1-2 Registerkarte „Mix“, wo Sie auswählen können, welche Eingaben aufgezeichnet werden sollen.
Der Scarlett 4i4 3rd Gen ist eine ausgezeichnete Wahl für verschiedene Aufzeichnungs- und Überwachungsanwendungen. Einige typische Konfigurationen sind unten dargestellt.

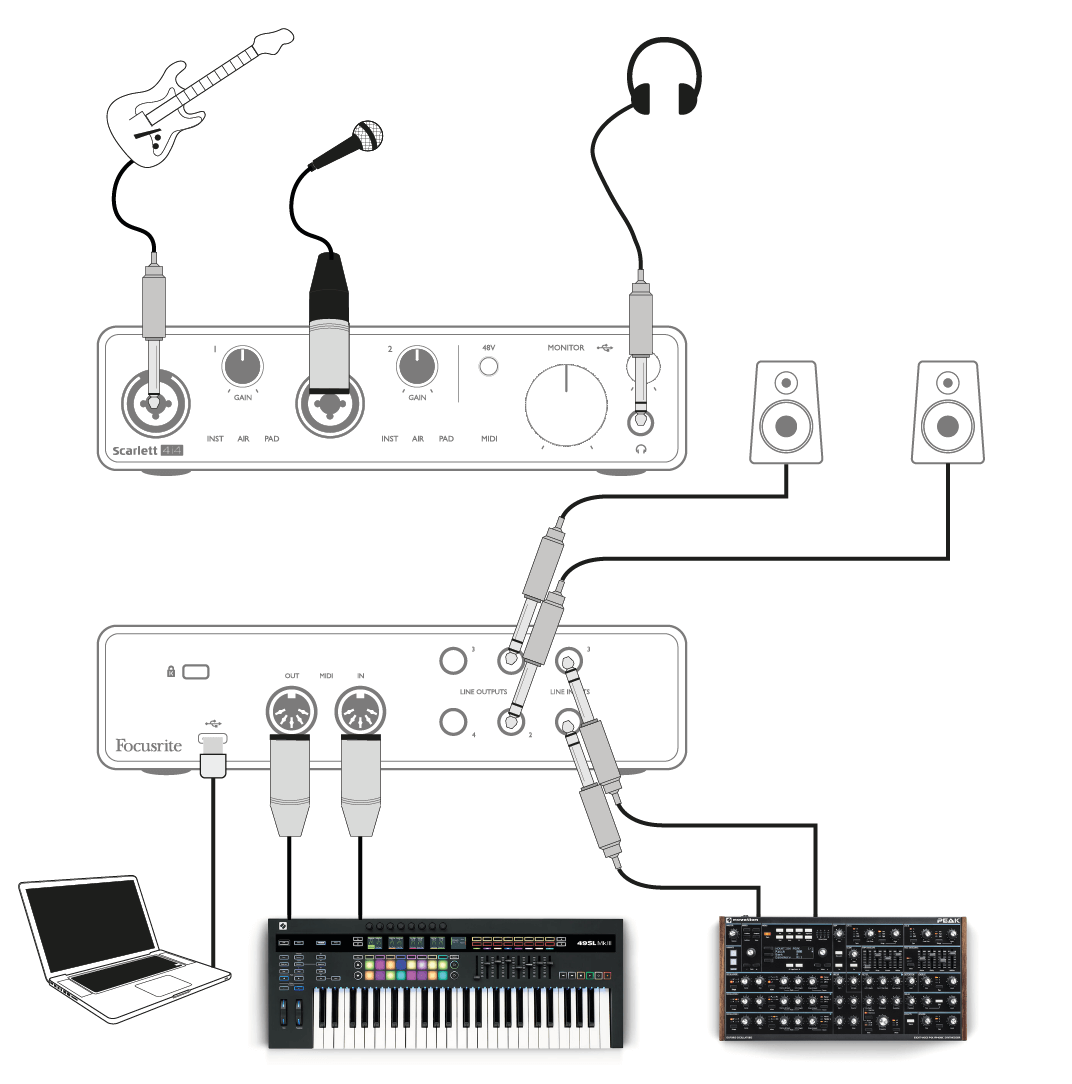

Dieses Setup zeigt eine typische Aufnahmekonfiguration mit einer DAW-Software auf Ihrem Computer. Sie könnten beispielsweise Gitarre über Eingang 1 und Gesang über Eingang 2 in Ihre DAW aufnehmen und die Wiedergabe über Kopfhörer oder Lautsprecher abhören. Die Eingänge 3 und 4 (auf der Rückseite) sind mit einer Line-Pegel-Quelle verbunden; in diesem Beispiel ist ein Novation Peak an die Eingänge 3 und 4 angeschlossen.
Die Eingänge an der Vorderseite sind vom Typ „Combo“ und akzeptieren XLR-Stecker oder 6,35-mm-Klinkenstecker. Der volle Verstärkungsbereich des Mikrofonvorverstärkers steht nur bei Mikrofonen zur Verfügung, die über die XLR-Kontakte angeschlossen sind. Bei Kondensatormikrofonen muss die 48-Volt-Phantomspeisung durch Drücken der 48V-Taste aktiviert werden. Die meisten modernen Mikrofone anderer Typen, z. B. dynamische oder Bändchenmikrofone, werden durch die Phantomspeisung nicht beschädigt. Bei einigen älteren Mikrofonen kann dies jedoch der Fall sein. Im Zweifelsfall überprüfen Sie bitte die Spezifikationen Ihres Mikrofons, um sicherzustellen, dass es sicher verwendet werden kann.
Der Scarlett 4i4 3rd Gen hat keine „Mic/Line“-Schalter – die Focusrite-Vorverstärkerstufen werden automatisch für ein Mikrofon konfiguriert, wenn Sie ein XLR-Kabel an einen Eingang anschließen, und für eine Leitung oder ein Instrument, wenn Sie einen Klinkenstecker anschließen. Wählen Sie INST von Focusrite Control (‚INST‘ leuchtet rot), wenn Sie ein Musikinstrument anschließen, z. B. eine Gitarre im Beispiel über eine TS-Gitarrenbuchse. Deaktivieren Sie INST, wenn Sie eine Line-Pegel-Quelle wie ein Keyboard, einen Synthesizer oder den symmetrischen Ausgang eines externen Audiomischpults über eine TRS-Buchse anschließen. Die Combo-Anschlüsse akzeptieren sowohl TRS- als auch TS-Klinkenstecker für Line-Pegel-Quellen.
Die Eingangskanäle 1 und 2 des Scarlett 4i4 3rd Gen alle haben eine PAD-Funktion: Wenn diese über Focusrite Control ausgewählt wird (PAD leuchtet grün, wenn aktiv), wird der Signalpegel, der an Ihr DAW weitergeleitet wird, um 10 dB reduziert. Sie werden dies nützlich finden, wenn Sie den Eingang von einer Quelle speisen müssen, deren Ausgangspegel besonders „heiß“ ist, wenn Sie Clipping bemerken oder der Gain-Halo rot wird, sogar bei minimaler Verstärkung.
Der Begriff „Latenz“ wird häufig im Zusammenhang mit digitalen Audiosystemen verwendet. Bei der oben beschriebenen einfachen DAW-Aufnahmeanwendung bezeichnet die Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audio-Software zu durchlaufen und über Ihr Audio-Interface wieder ausgegeben zu werden.
Latenz ist zwar in den meisten einfachen Aufnahmesituationen kein Problem, kann aber unter bestimmten Umständen für Musiker, die während der Aufnahme ihre Eingangssignale abhören möchten, problematisch sein. Dies kann beispielsweise der Fall sein, wenn der Aufnahmepuffer der DAW vergrößert werden muss, was bei besonders großen Projekten mit vielen DAW-Spuren, Software-Instrumenten und Effekt-Plugins für Overdubs erforderlich sein kann.
Häufige Symptome einer zu geringen Puffergröße können Audioaussetzer (Klicks und Knackgeräusche) oder eine besonders hohe CPU-Auslastung in Ihrer DAW sein (die meisten DAWs zeigen die CPU-Auslastung an). Auf einem Mac können Sie die Puffergröße direkt in der DAW erhöhen. Unter Windows müssen Sie dies höchstwahrscheinlich über die ASIO-Systemsteuerung ändern, die Sie in der Regel über die DAW-Einstellungen erreichen*.
Der 4i4Mit Focusrite Control ist latenzfreies Monitoring möglich, wodurch dieses Problem behoben wird. Sie können Ihre Eingangssignale direkt an das Gerät weiterleiten. 4i4Die Kopfhörer- und Line-Ausgänge ermöglichen es den Musikern, sich selbst mit extrem niedriger Latenz – also praktisch in Echtzeit – zusammen mit der Computerwiedergabe zu hören. Die Eingangssignale des Computers werden durch diese Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass Effekte, die den Live-Instrumenten per Software-Plug-in hinzugefügt werden, nicht über die Kopfhörer hörbar sind, obwohl sie in der Aufnahme weiterhin vorhanden sind.
Achten Sie beim Monitoring Ihrer Eingänge über Focusrite Control darauf, dass Ihre DAW-Software keine Eingänge (das aktuell aufgenommene Signal) an Ausgänge weiterleitet. Andernfalls hören die Musiker sich selbst doppelt, wobei ein Signal hörbar verzögert als Echo auftritt.
* Typische Bezeichnung. Die Terminologie kann je nach DAW variieren.
Alle Scarlett 4i4 3rd GenDie Ausgänge von können zum Anschluss von Monitorlautsprechern verwendet werden. Alle Ausgänge sind elektronisch symmetriert und auf der Rückseite als 3-polige 6,35-mm-Klinkenbuchsen (TRS) verfügbar.
Wenn LINE-AUSGÄNGE 1 Und 2 werden für die Primärüberwachung verwendet, LINE-AUSGÄNGE 3 Und 4 Sie können frei für andere Zwecke verwendet werden, beispielsweise zum Anschluss eines zusätzlichen Aufnahmegeräts oder eines zusätzlichen Monitorpaares. Bitte beachten Sie jedoch, dass nur LINE-AUSGÄNGE 1 Und 2 werden im Pegel durch die große Frontplatte beeinflusst MONITOR Lautstärkeregler.
Anmerkung
Die Ausgänge 3 und 4 werden auch zur Ansteuerung des Kopfhörerausgangs an der Vorderseite verwendet.
Die Signale bei LINE-AUSGÄNGE 3 Und 4 sind auf einem (vollen) festen Pegel eingestellt, und wenn Sie diese zum Monitoring verwenden, müssen Sie die Lautstärke entweder über Focusrite Control oder durch Anpassen der Lautstärke an einem externen Verstärker regeln.
Aktive Monitore (z. B. typische Computerlautsprecher) verfügen über interne Verstärker mit Lautstärkeregler und können direkt angeschlossen werden. Größere, passive Lautsprecher benötigen einen separaten Stereo-Verstärker; die Ausgänge werden mit den Eingängen des Verstärkers verbunden.

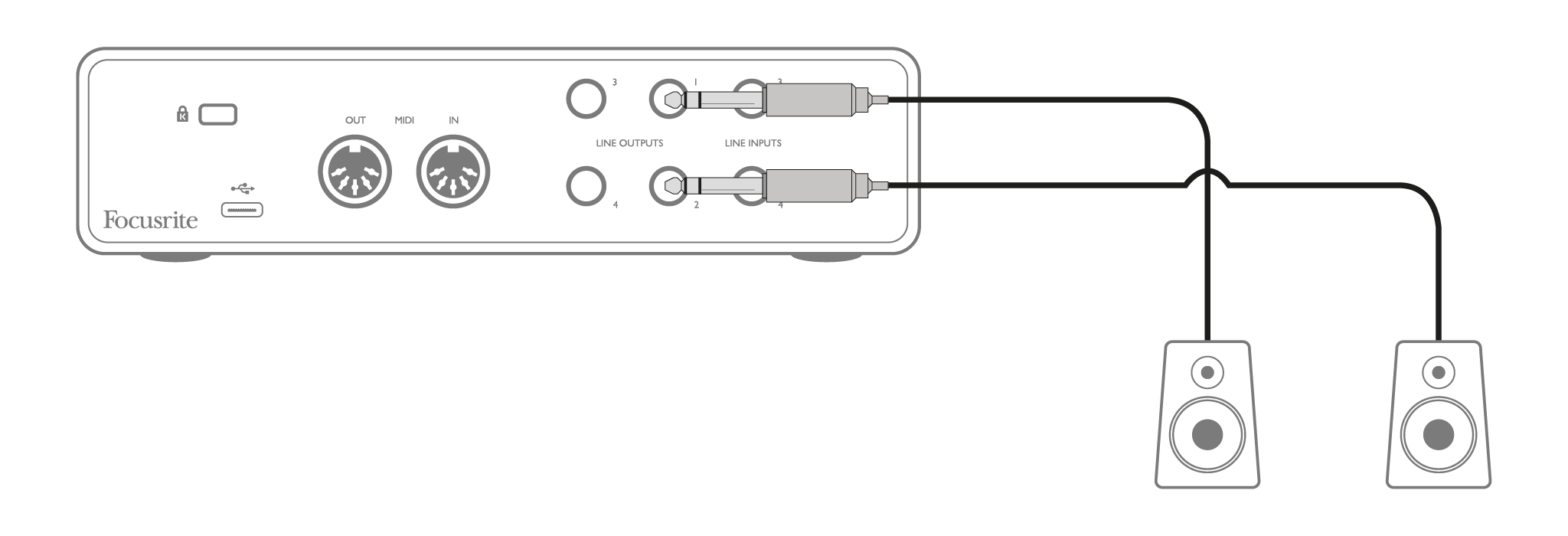

Anschließen aktiver Lautsprecher:

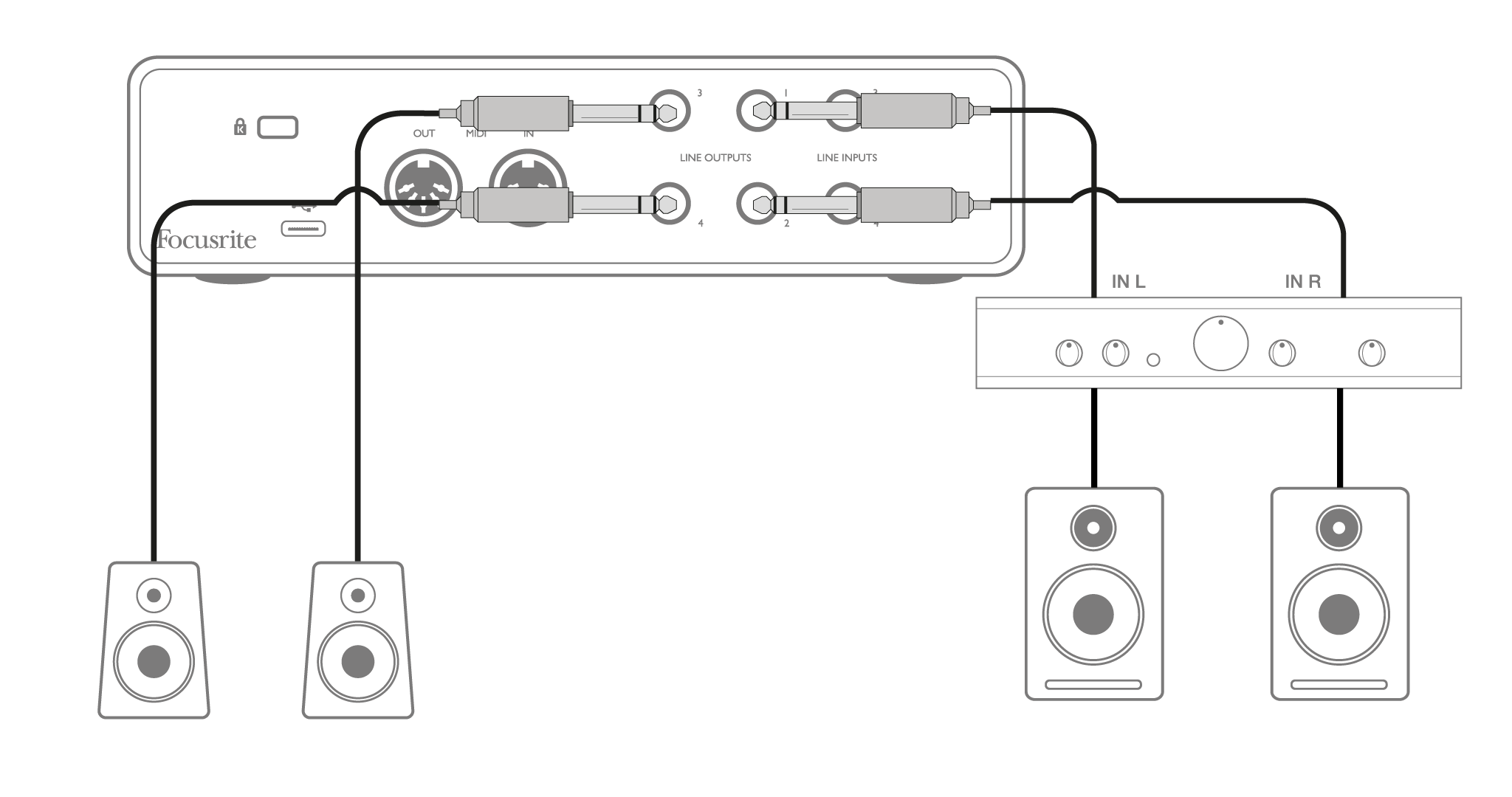

Durch den Anschluss aktiver und passiver Lautsprecher können kleine Aktivmonitore, die an die Ausgänge 3 und 4 angeschlossen sind, als Nahfeldmonitore fungieren. Ihre Lautstärke wird entweder direkt an den Lautsprechern oder über Focusrite Control geregelt. Die Lautstärke der passiven Hauptmonitore wird über den MONITOR-Regler an der Vorderseite eingestellt.
Gängige HiFi-Verstärker und kleine Aktivmonitore verfügen über unsymmetrische Eingänge, entweder über Cinch-Buchsen (Cinch) oder über einen 3,5-mm-Klinkenstecker (3-polig) für den direkten Anschluss an einen Computer. Verwenden Sie in beiden Fällen ein geeignetes Verbindungskabel mit Cinch-Steckern an einem Ende.
Professionelle Leistungsverstärker verfügen in der Regel über symmetrische Eingänge. Wir empfehlen, diese über symmetrische Kabel an die ¼-Zoll-Klinkenausgänge des Scarlett 4i4 3rd Gen.
Achtung
Wenn Lautsprecher und Mikrofon gleichzeitig aktiv sind, besteht die Gefahr einer Audio-Rückkopplungsschleife! Wir empfehlen Ihnen daher, die Monitorlautsprecher während der Aufnahme immer auszuschalten (oder leiser zu stellen) und beim Overdubbing Kopfhörer zu verwenden.

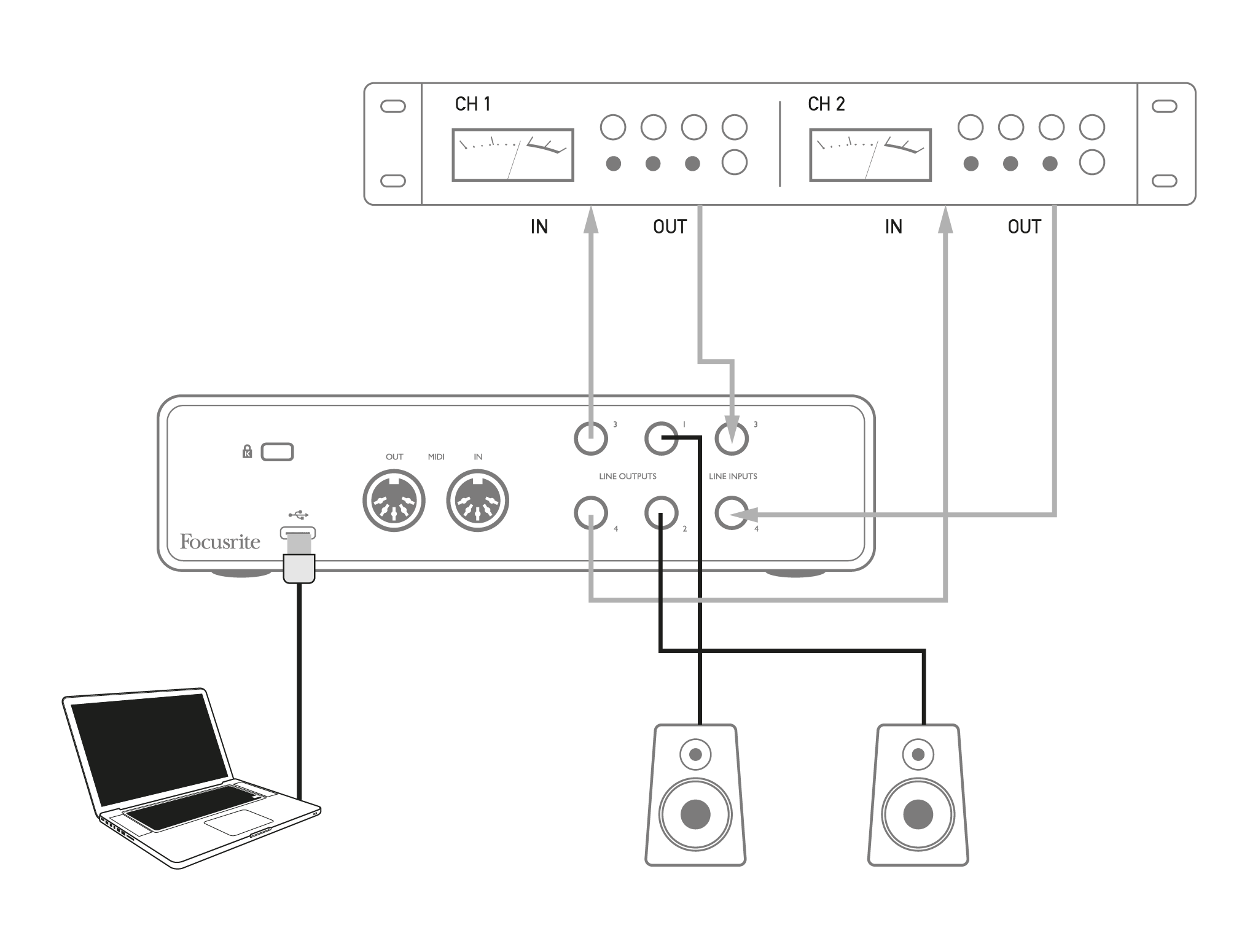

Der Scarlett 4i4 3rd Gen ermöglicht die einfache Integration externer Prozessoren oder Effekte. Ein gutes Beispiel ist die Einbindung eines externen Stereokompressors in ein Aufnahme-Setup, das dem oben beschriebenen ähnelt.
Verbinden Sie die Line-Ausgänge 3 und 4 mit den Eingängen des Kompressors und die Ausgänge des Kompressors mit den Line-Eingängen 3 und 4, wie unten dargestellt. Anschließend können Sie die Kanäle Ihrer DAW auf die Ausgänge 3/4 routen. In Focusrite Control routen Sie die Software-Wiedergabe 3/4 auf die Line-Ausgänge 3/4; das Signal wird dann an den Kompressor gesendet. Die Anschlüsse an der Vorderseite sind in diesem Beispiel aus Gründen der Übersichtlichkeit weggelassen.
Sie können Focusrite Control oder Ihre DAW-Software verwenden, um die Pegel zum und vom externen Prozessor bei Bedarf oder für kreative Effekte anzupassen.

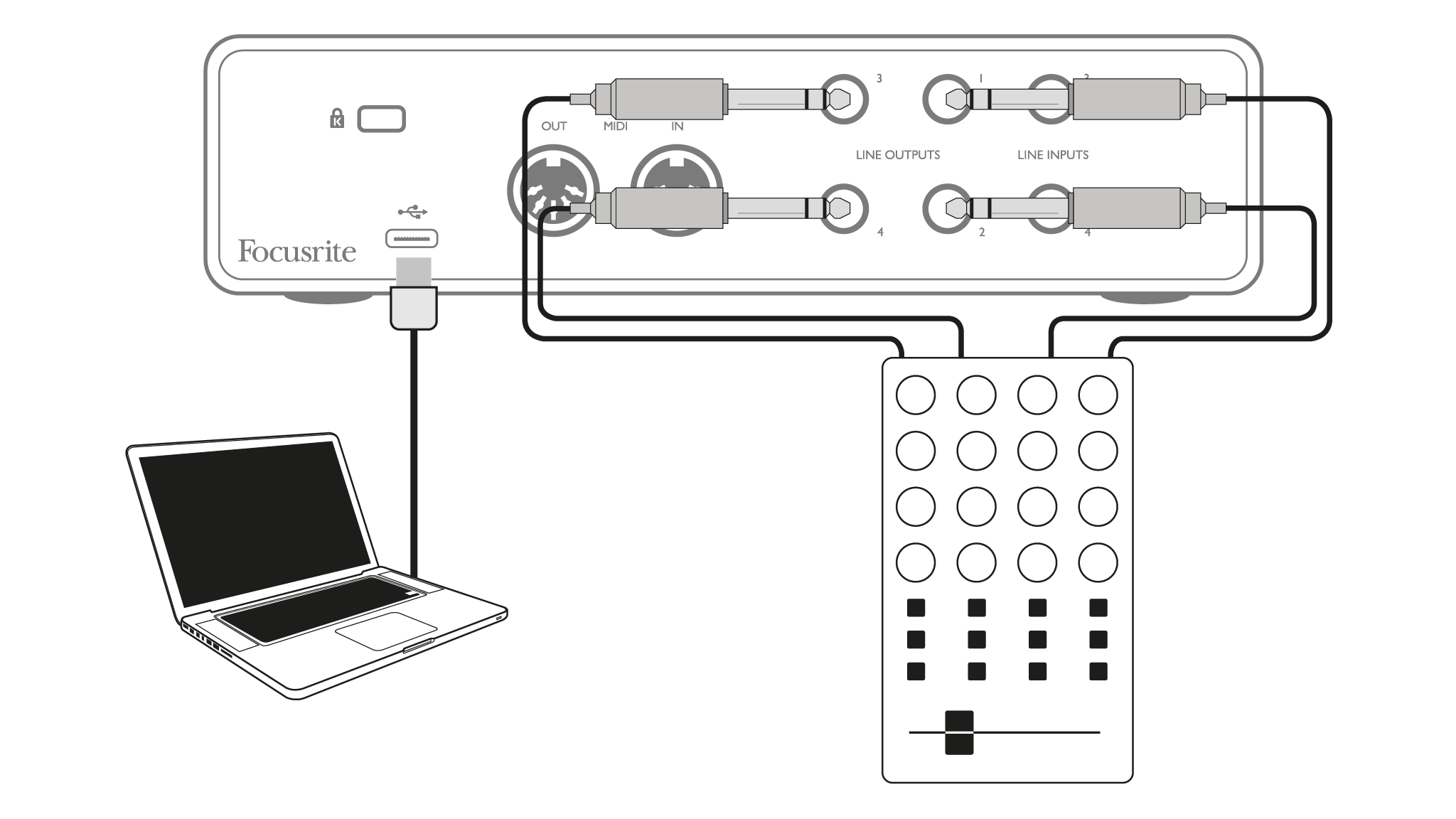

Der Scarlett 4i4 3rd Gen ist eine hervorragende Schnittstelle zwischen einem Laptop mit DJ-Software und den Kanälen eines DJ-Mixers. In diesem Setup können die Ausgänge 1 und 2 an die Line-Eingänge 1 und 2 eines externen DJ-Mixers angeschlossen werden und die Ausgänge 3 und 4 an die Line-Eingänge 3 und 4. Bei dieser Art des Anschlusses sind alle Mixerfunktionen wie EQs und Crossfading leicht zugänglich. Sie müssen jedoch den Monitorpegelregler auf der Vorderseite auf Maximum stellen, da die Ausgänge 1 und 2 sonst einen niedrigeren Pegel aufweisen als die Ausgänge 3 und 4.
Beachten Sie, dass die Ausgaben der Scarlett 4i4 3rd Gen sind symmetrisch, können aber mit einem Kabel mit ¼-Zoll-TS-Buchse an einen unsymmetrischen Eingang angeschlossen werden. Die meisten DJ-Mixer haben unsymmetrische Eingänge mit Phono-Buchsen (RCA), daher werden für die Verbindung geeignete Phono-zu-TS-Buchsenkabel benötigt.
