Scarlett 4i4 3rd Gen Hardwarefunktionen

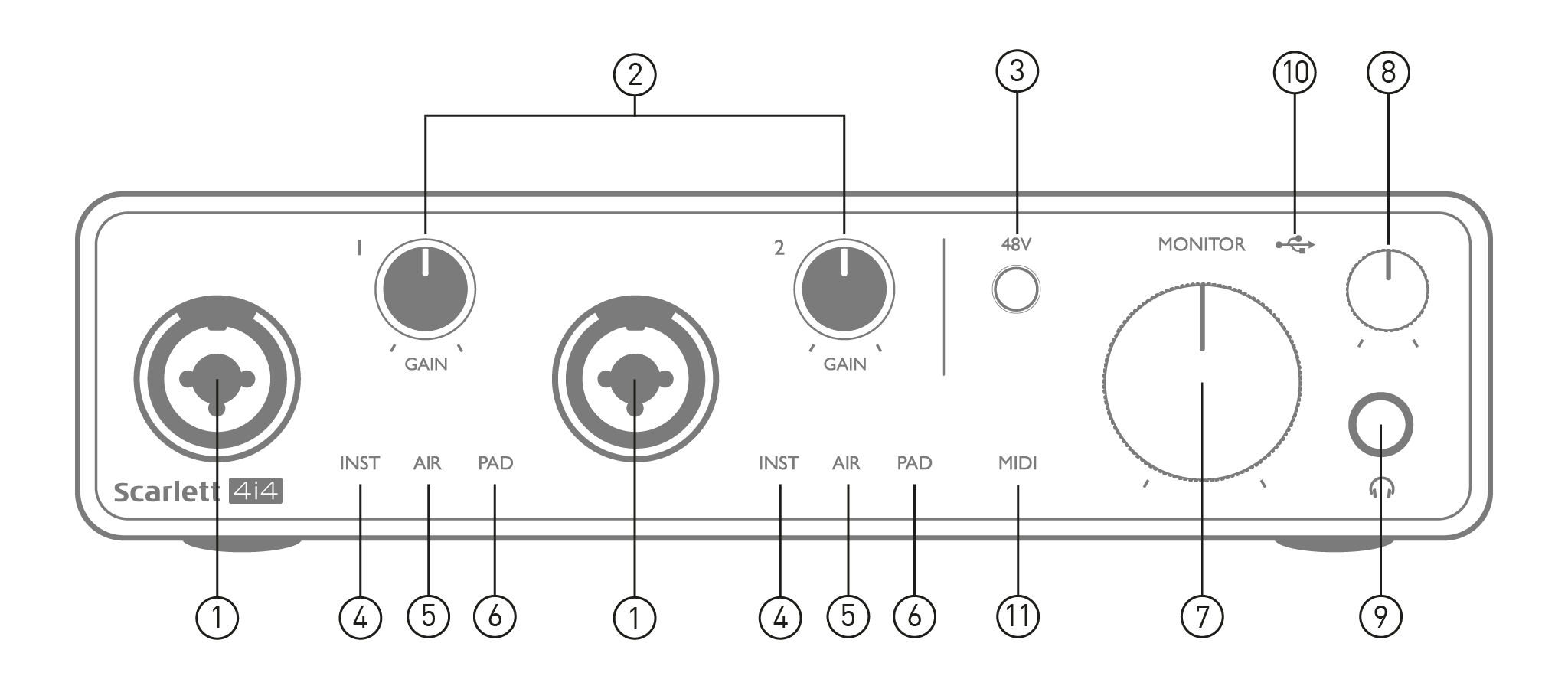

Eingänge 1 & 2 – „Combo“-Eingangsbuchsen – schließen Sie hier Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale an. Combo-Buchsen akzeptieren sowohl XLR- als auch ¼-Zoll-Buchsen (6,35 mm). Mikrofone werden über XLR-Stecker angeschlossen: Instrumente und Line-Pegel-Signale sollten über ¼-Zoll-Buchsen (6,35 mm) vom Typ TS oder TRS angeschlossen werden. Die Vorverstärkung ist für Mikrofone geeignet, wenn ein XLR-Stecker eingesteckt ist, und für Signale mit höherem Pegel, wenn ein Klinkenstecker eingesteckt ist. Schließen Sie nichts anderes als ein Mikrofon – z. B. den Ausgang eines Soundmoduls oder einer FX-Einheit – über einen XLR-Stecker an, da der Signalpegel den Vorverstärker überlastet und zu Verzerrungen führt; wenn die Phantomspeisung aktiviert ist, können Sie Ihr Gerät beschädigen.

GEWINN 1 Und GEWINNEN 2 – Passen Sie die Vorverstärkung für Signale an den Eingängen 1 und 2 an. Die Verstärkungsregler verfügen über dreifarbige LED-Ringe zur Bestätigung des Signalpegels: Grün zeigt einen Eingangspegel von mindestens -24 dBFS an (d. h. „Signal vorhanden“), der Ring wird bei -6 dBFS gelb, um anzuzeigen, dass das Signal kurz vor dem Clipping steht, und rot bei 0 dBFS (digitales Clipping).

48 V – Phantomspeisungsschalter für Mikrofoneingänge - aktiviert 48 V Phantomspeisung an den XLR-Kontakten beider Combo-Anschlüsse.

INST – zwei rote LEDs; leuchten, wenn der Instrumentenmodus für die Eingänge 1 oder 2 von Focusrite Control ausgewählt ist; die Verstärkung ist auf die Instrumentensignale abgestimmt. Wenn INST ausgeschaltet ist, ist der ¼-Zoll-Buchseneingang so konfiguriert, dass er ein Line-Pegel-Signal akzeptiert, z. B. von einer Tastatur, einem Synthesizermodul oder einer FX-Einheit.

LUFT – zwei gelbe LEDs zeigen die Auswahl des AIR-Modus für die Eingänge 1 und 2 an. Der in Focusrite Control aktivierte AIR-Modus ändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker zu modellieren.

UNTERLAGE – zwei grüne LEDs; leuchten, wenn PAD von Focusrite Control für die Eingänge 1 oder

2. PAD verringert den Signalpegel an Ihr DAW um 10 dB; verwenden Sie es, wenn die Eingangsquelle einen besonders hohen Pegel hat.

MONITOR – Lautstärkeregler des Hauptmonitors, stellt den Pegel nur an den Ausgängen 1 und 2 auf der Rückseite ein.

Kopfhörerpegel – passt den Ausgangspegel am Stereo-Kopfhörerausgang auf der Vorderseite an.

Kopfhörerausgang – ¼-Zoll-TRS-Ausgangsbuchse – schließen Sie hier Ihre Stereokopfhörer an.

USB-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen und von Ihrem Computer erkannt wird.

MIDI LED – leuchtet, wenn MIDI-Daten empfangen werden MIDI IN Hafen.

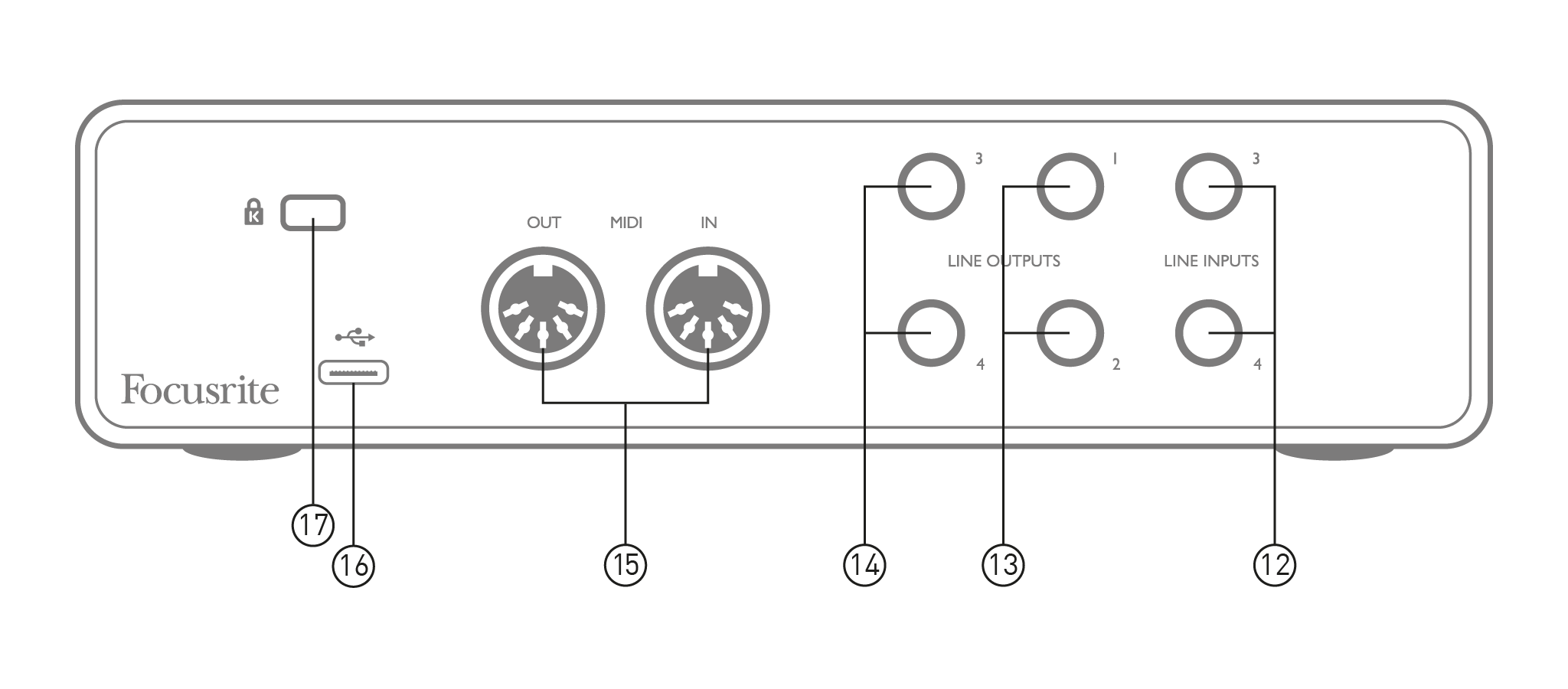

LINE-EINGÄNGE 3 Und 4 – 2 x ¼-Zoll-TRS-Buchsen; dies sind symmetrische Eingänge zur Verwendung mit zusätzlichen Line-Pegel-Quellen, z. B. von einer Tastatur, einem Synthesizermodul oder einer FX-Einheit.

LINE-AUSGÄNGE 1 Und 2 - 2 x ¼” (6,35 mm) TRS-Klinkenbuchsen, elektronisch symmetriert. Der Pegel an diesen Ausgängen wird über das Frontpanel eingestellt. MONITOR Steuerung beträgt der maximale Ausgangspegel +10 dBu. Es können entweder ¼” TRS- (symmetrischer Anschluss) oder TS-Klinkenstecker (unsymmetrischer Anschluss) verwendet werden.

LINE-AUSGÄNGE 3 Und 4 - 2 x ¼” (6,35 mm) TRS-Klinkenbuchsen, elektronisch symmetriert. Der Pegel an diesen Ausgängen kann über Focusrite Control eingestellt werden; der maximale Ausgangspegel beträgt +10 dBu. Es können entweder ¼” TRS- (symmetrischer Anschluss) oder TS- (unsymmetrischer Anschluss) Klinkenstecker verwendet werden.

MIDI IN Und MIDI-Ausgang – Standard-5-polige DIN-Buchsen für den Anschluss externer MIDI-Geräte wie Keyboards oder Soundmodule. Die Scarlett 4i4 3rd Gen bietet eine praktische MIDI-Schnittstelle mit Ihrem DAW, wodurch eine MIDI-Karte am Computer überflüssig wird.

USB 2.0-Anschluss – Typ-C-Stecker; verbinden Sie ihn mit dem mitgelieferten Kabel mit Ihrem Computer.

K (Kensington Sicherheitsschloss) – sichern Sie Ihr Scarlett 4i4 3rd Gen zu einer geeigneten Struktur, falls gewünscht.
