Mit der dritten Generation der Scarlett-Schnittstellen wird eine neue, schnellere Möglichkeit zur Inbetriebnahme eingeführt, und zwar mit dem Scarlett Easy Start-Tool. Sie müssen lediglich Ihr Scarlett 4i4 3rd Gen an Ihren Computer. Sobald die Verbindung hergestellt ist, werden Sie sehen, dass das Gerät von Ihrem PC oder Mac erkannt wird und das Easy Start-Tool führt Sie von dort aus durch den Vorgang.
Wichtig
Der Scarlett 4i4 3rd Gen verfügt über einen einzelnen USB 2.0 Typ C-Anschluss (auf der Rückseite): Schließen Sie ihn mit dem mitgelieferten USB-Kabel an Ihren Computer an. Beachten Sie die Scarlett 4i4 3rd Gen ist ein USB 2.0-Gerät und die USB-Verbindung erfordert einen USB 2.0+-kompatiblen Anschluss an Ihrem Computer.
Ihr Computer behandelt Ihr Scarlett zunächst als Massenspeichergerät (MSD) und während der ersten Verbindung befindet sich das Scarlett im „Easy Start-Modus“.
Wir haben versucht, die Registrierung Ihrer Scarlett 4i4 3rd Gen so einfach wie möglich. Die Schritte sind so konzipiert, dass sie selbsterklärend sind, aber wir haben jeden Schritt unten beschrieben, damit Sie sehen können, wie sie auf einem PC oder einem Mac aussehen sollten.
Beim Anschließen Ihres Scarlett 4i4 3rd Gen auf Ihrem Mac wird ein Scarlett-Symbol auf dem Desktop angezeigt:

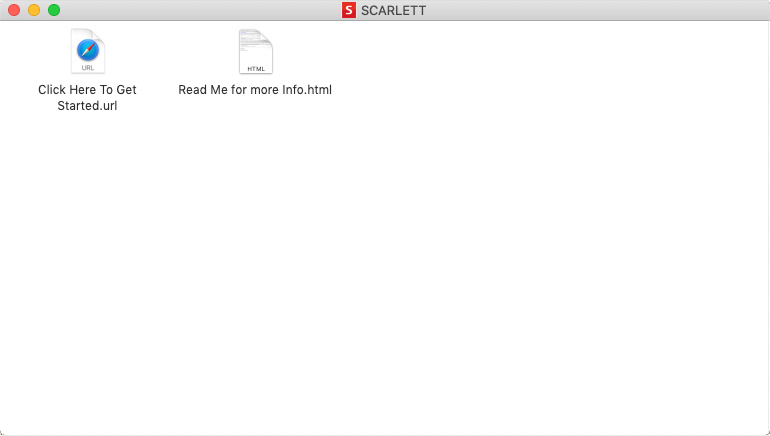

Doppelklicken Sie auf das Symbol, um das unten gezeigte Finder-Fenster zu öffnen:

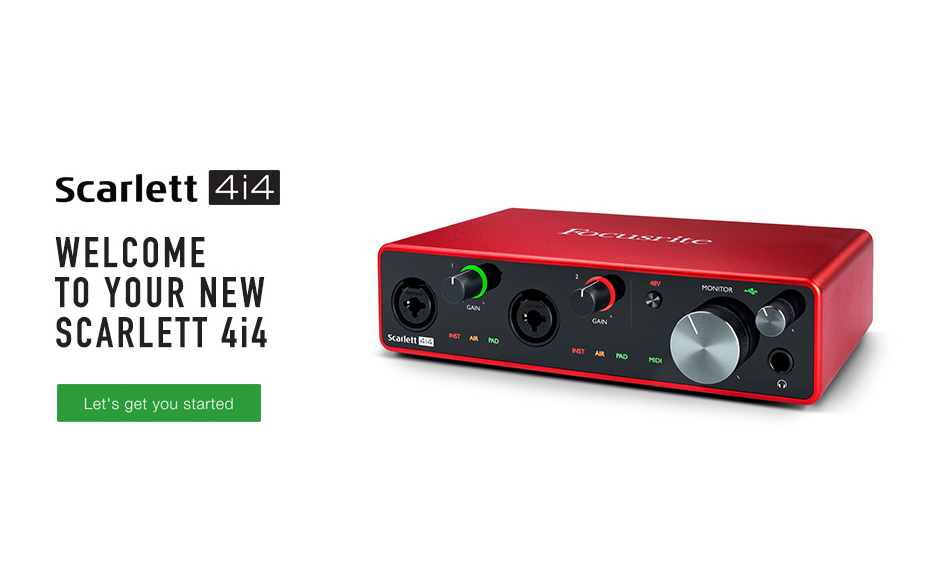

Doppelklicken Sie auf das Symbol „Click Here to Get Started.url“. Dadurch werden Sie auf die Focusrite-Website weitergeleitet, wo Sie Ihr Gerät registrieren sollten:
Klicken Sie auf „Erste Schritte“. Daraufhin wird ein Formular angezeigt, das teilweise automatisch für Sie ausgefüllt wird. Wenn Sie das Formular abschicken, werden Ihnen Optionen angezeigt, mit denen Sie direkt zu den Downloads gehen können, um die Software für Ihr Scarlett herunterzuladen, oder einer schrittweisen Installationsanleitung folgen können, je nachdem, wie Sie Ihr Scarlett verwenden möchten.
Nachdem Sie die Focusrite Control-Software zum Einrichten und Konfigurieren Ihrer Schnittstelle installiert haben, wird der Easy Start-Modus des Scarlett beendet, sodass es beim Anschluss an Ihren Computer nicht mehr als Massenspeichergerät angezeigt wird.
Ihr Betriebssystem sollte die Standard-Audioeingänge und -ausgänge des Computers auf Scarlett umstellen. Um dies zu überprüfen, gehen Sie zu Systemeinstellungen > Tonund stellen Sie sicher, dass die Ein- und Ausgabe auf Scarlett 4i4 3rd Gen.
Detaillierte Einrichtungsoptionen auf einem Mac finden Sie unter Anwendungen > Dienstprogramme > Audio-MIDI-Setup.
Beim Anschließen Ihres Scarlett 4i4 3rd Gen auf Ihrem PC erscheint ein Scarlett-Symbol auf dem Desktop:
(Der Laufwerksbuchstabe kann je nach den anderen an Ihren Computer angeschlossenen Geräten unterschiedlich sein.)

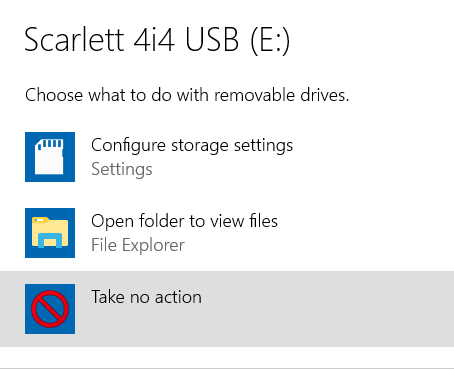

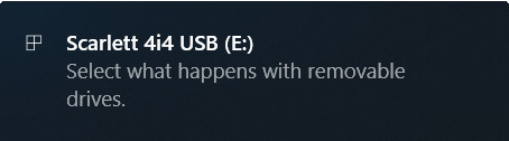

Doppelklicken Sie auf die Popup-Meldung, um das unten gezeigte Dialogfeld zu öffnen:

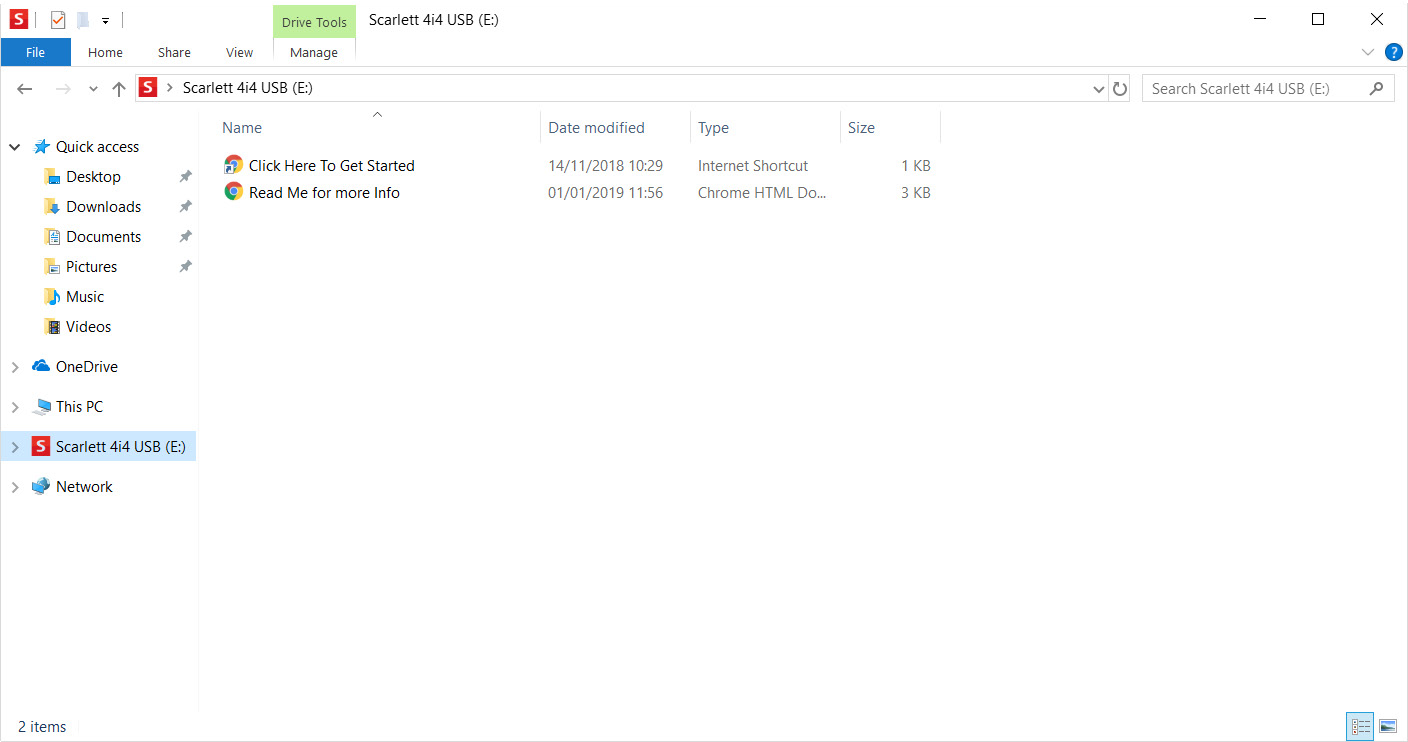

Doppelklicken Sie auf „Ordner öffnen, um Dateien anzuzeigen“: Dadurch wird ein Explorer-Fenster geöffnet:
Doppelklicken Sie auf „Hier klicken, um zu beginnen“. Dadurch werden Sie auf die Focusrite-Website weitergeleitet, wo Sie Ihr Gerät registrieren sollten:
Klicken Sie auf „Erste Schritte“. Daraufhin wird ein teilweise vorausgefülltes Formular angezeigt. Wenn Sie das Formular abschicken, werden Ihnen Optionen angezeigt, mit denen Sie direkt zu den Downloads gehen können, um die Software für Ihr Scarlett herunterzuladen. Alternativ können Sie einer Schritt-für-Schritt-Installationsanleitung folgen, je nachdem, wie Sie Ihr Scarlett verwenden möchten.
Sobald Sie die Focusrite Control-Software zum Einrichten und Konfigurieren Ihrer Schnittstelle installiert haben, wird der Easy Start-Modus des Scarlett beendet, sodass es beim Anschluss an Ihren Computer nicht mehr als Massenspeichergerät angezeigt wird.
Ihr Betriebssystem sollte die Standard-Audioeingänge und -ausgänge des Computers auf Scarlett umstellen. Um dies zu überprüfen, klicken Sie mit der rechten Maustaste auf das Sound-Symbol in der Taskleiste und wählen Sie Toneinstellungen, und legen Sie Scarlett als Eingabe- und Ausgabegerät fest.
Beachten Sie, dass während des ersten Einrichtungsvorgangs auch eine zweite Datei – „Weitere Informationen und FAQs“ – verfügbar ist. Diese Datei enthält einige zusätzliche Informationen zum Focusrite Easy Start-Tool, die Ihnen möglicherweise hilfreich sind, wenn Sie Probleme mit dem Verfahren haben.
Nach der Registrierung haben Sie sofortigen Zugriff auf die folgenden Ressourcen:
-
Focusrite Control (Mac- und Windows-Versionen verfügbar) – siehe Hinweis unten
-
Mehrsprachige Benutzerhandbücher
Die Lizenzcodes und Links für die optionale mitgelieferte Software finden Sie in Ihrem Focusrite-Konto. Um herauszufinden, welche mitgelieferte Software in Scarlett 3. Generation enthalten ist, besuchen Sie bitte unsere Website:
Anmerkung
Bei der Installation von Focusrite Control wird auch der richtige Treiber für Ihr Gerät installiert. Focusrite Control kann jederzeit heruntergeladen werden, auch ohne Registrierung: siehe „Manuelle Registrierung“ weiter unten.
Wenn Sie sich entscheiden, Ihre Scarlett 4i4 3rd Gen zu einem späteren Zeitpunkt können Sie dies tun unter:
id.focusritegroup.com/register
Sie müssen die Seriennummer manuell eingeben: Sie finden diese Nummer auf der Unterseite der Schnittstelle selbst und auf dem Barcode-Etikett an der Seite der Box.
Wir empfehlen Ihnen, unsere Anwendung Focusrite Control herunterzuladen und zu installieren, da diese den Easy Start-Modus deaktiviert und das volle Potenzial der Schnittstelle freisetzt. Zunächst funktioniert die Schnittstelle im Easy Start-Modus nur mit Abtastraten von bis zu 48 kHz und der MIDI I/O ist deaktiviert. Sobald Focusrite Control auf Ihrem Computer installiert ist, können Sie mit Abtastraten von bis zu 192 kHz arbeiten.
Wenn Sie Focusrite Control nicht sofort herunterladen und installieren möchten, können Sie es jederzeit hier herunterladen:
Um Ihr Scarlett aus dem Easy Start-Modus zu zwingen, ohne es vorher zu registrieren, schließen Sie es an Ihren Computer an und halten Sie die 48 V Taste fünf Sekunden lang gedrückt halten. Dadurch wird sichergestellt, dass Ihr Scarlett die volle Funktionalität hat. Bitte beachten Sie, dass Sie Ihr Scarlett, falls Sie es nach dieser Aktion noch registrieren möchten, manuell registrieren müssen, wie oben beschrieben.
Der Scarlett 4i4 3rd Gen ist mit jeder Windows-basierten DAW kompatibel, die ASIO oder WDM unterstützt, oder mit jeder Mac-basierten DAW, die Core Audio verwendet. Nachdem Sie die oben beschriebenen Schritte ausgeführt haben, können Sie mit der Verwendung Ihres Scarlett 4i4 3rd Gen mit der DAW Ihrer Wahl.
Bitte beachten Sie - Ihre DAW wählt möglicherweise nicht automatisch die Scarlett 4i4 3rd Gen als Standard-E/A-Gerät. Sie müssen manuell auswählen Focusrite USB ASIO als Treiber auf der Seite „Audio-Setup*“ Ihres DAW. Bitte lesen Sie die Dokumentation Ihres DAW (oder Hilfedateien), wenn Sie nicht sicher sind, wo Sie den ASIO- oder Core Audio-Treiber auswählen. Das folgende Beispiel zeigt die korrekte Konfiguration im Ableton Live Lite-Voreinstellungen-Fenster (Windows-Version abgebildet).
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Sobald das Scarlett 4i4 3rd Gen als bevorzugtes Audiogerät* in Ihrer DAW eingestellt ist, werden die Eingänge 1 und 2 sowie die Ausgänge 1 und 2 in den Audio-E/A-Einstellungen Ihrer DAW angezeigt. Abhängig von Ihrer DAW müssen Sie möglicherweise vor der Verwendung bestimmte Eingänge oder Ausgänge aktivieren.

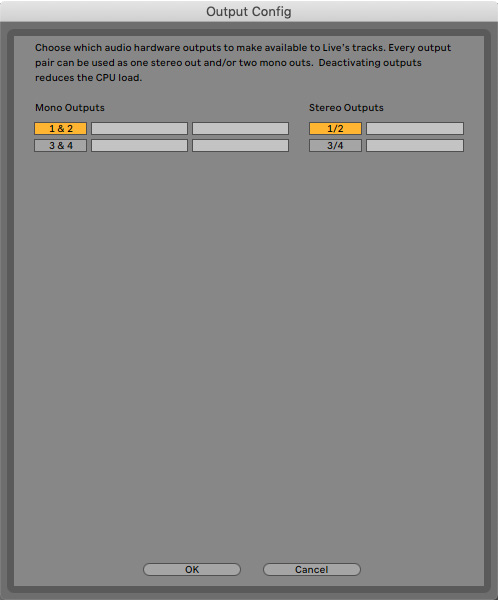

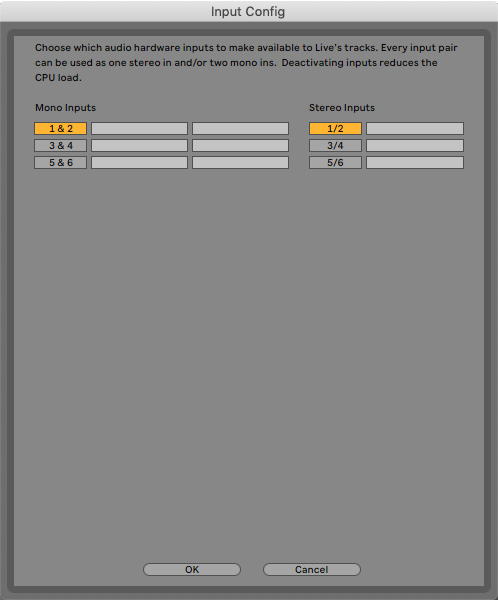

Die beiden Screenshots unten zeigen die aktivierte Eingangs- und Ausgangskonfiguration für die Eingänge 1 und 2 sowie die Ausgänge 1 und 2 in den Audioeinstellungen von Ableton Live Lite.
|
|
|
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Zwei zusätzliche Eingänge, Eingänge 5/6 sind auf der Input Config-Seite der I/O-Einstellungen Ihrer DAW aufgeführt. Dies sind virtuelle „Loopback“-Eingänge innerhalb der Software, keine zusätzlichen physischen Eingänge. Sie können Loopback verwenden, um DAW-Tracks von Quellen innerhalb Ihres Computers aufzunehmen, z. B. von einem Webbrowser. Focusrite Control enthält eine Schleife 1-2 Registerkarte „Mix“, wo Sie auswählen können, welche Eingaben aufgezeichnet werden sollen.
Ausführliche Informationen zur Verwendung der Loopback-Eingänge finden Sie im Focusrite Control-Benutzerhandbuch.
Der Scarlett 4i4 3rd Gen ist eine ausgezeichnete Wahl für verschiedene Aufzeichnungs- und Überwachungsanwendungen. Einige typische Konfigurationen sind unten dargestellt.

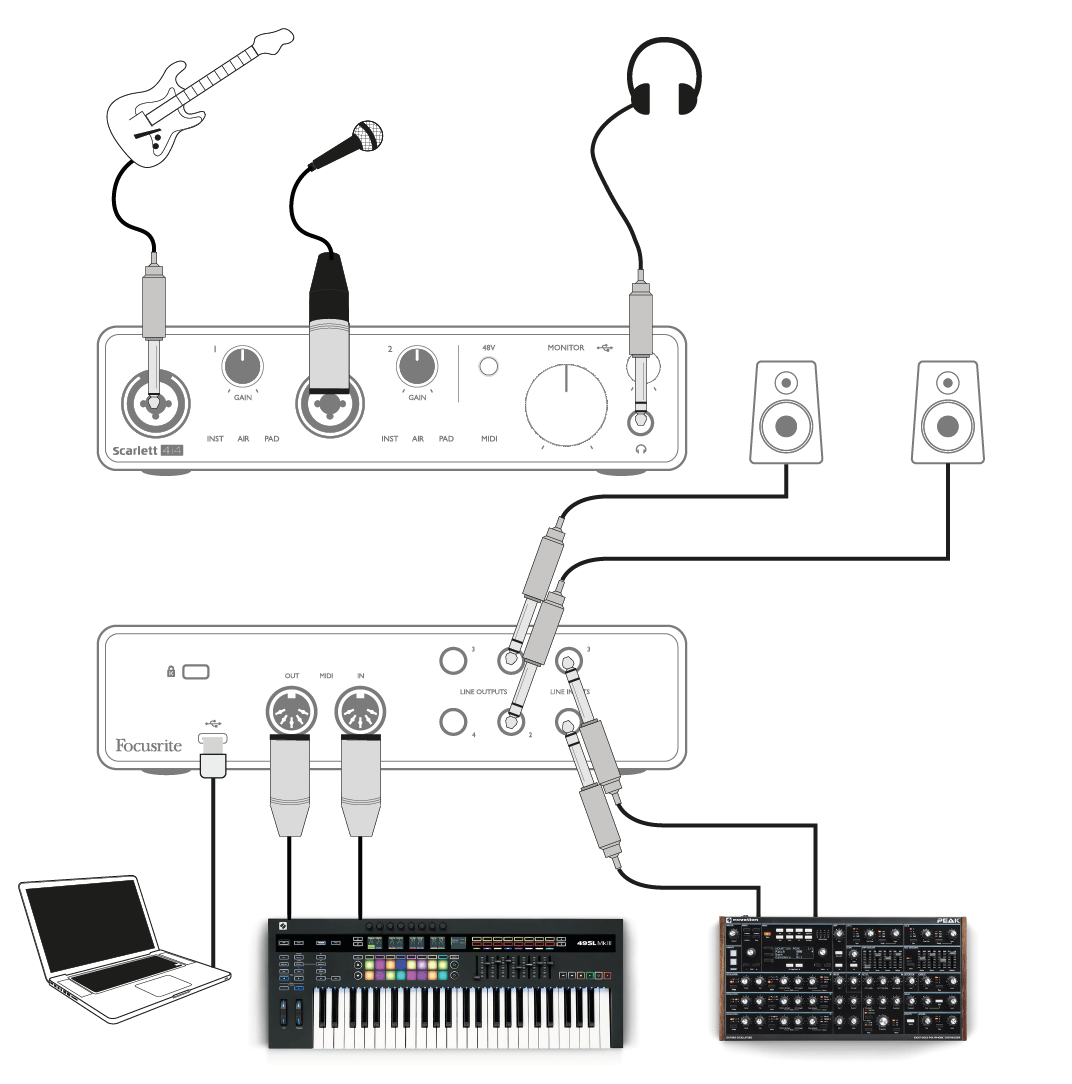

Dieses Setup zeigt ein typisches Setup für die Aufnahme mit DAW-Software auf Ihrem Computer. Sie können Gitarre über Eingang 1 und Gesang über Eingang 2 in Ihre DAW aufnehmen, während Sie die Wiedergabe von der DAW über Kopfhörer oder Lautsprecher überwachen. In der Zwischenzeit sind die Eingänge 3 und 4 (auf der Rückseite) an eine Line-Pegel-Quelle angeschlossen. Dieses Beispiel zeigt einen Novation Peak, der an die Eingänge 3 und 4 angeschlossen ist.
Die Eingänge auf der Vorderseite sind vom Typ „Combo“, die einen XLR-Stecker oder einen 6,35 mm (¼ Zoll) großen Klinkenstecker aufnehmen können. Der volle Verstärkungsbereich des Mikrofonvorverstärkers steht nur einem über die XLR-Kontakte angeschlossenen Mikrofon zur Verfügung. Wenn es sich um ein „Kondensator“-Mikrofon (oder „Kondensator“-Mikrofon) handelt, müssen Sie die 48-Volt-Phantomspeisung einschalten, damit es funktioniert, indem Sie die 48-V-Taste drücken. Die meisten modernen Mikrofone anderer Typen, z. B. dynamische oder Bändchenmikrofone, werden durch Phantomspeisung nicht beschädigt, beachten Sie jedoch, dass dies bei einigen älteren Mikrofonen der Fall sein kann. Wenn Sie Zweifel haben, überprüfen Sie bitte die Spezifikationen Ihres Mikrofons, um sicherzustellen, dass es sicher verwendet werden kann.
Der Scarlett 4i4 3rd Gen hat keine „Mic/Line“-Schalter – die Focusrite-Vorverstärkerstufen werden automatisch für ein Mikrofon konfiguriert, wenn Sie ein XLR-Kabel an einen Eingang anschließen, und für eine Leitung oder ein Instrument, wenn Sie einen Klinkenstecker anschließen. Wählen Sie INST von Focusrite Control (‚INST‘ leuchtet rot), wenn Sie ein Musikinstrument anschließen, z. B. eine Gitarre im Beispiel über eine TS-Gitarrenbuchse. Deaktivieren Sie INST, wenn Sie eine Line-Pegel-Quelle wie ein Keyboard, einen Synthesizer oder den symmetrischen Ausgang eines externen Audiomischpults über eine TRS-Buchse anschließen. Die Combo-Anschlüsse akzeptieren sowohl TRS- als auch TS-Klinkenstecker für Line-Pegel-Quellen.
Die Eingangskanäle 1 und 2 des Scarlett 4i4 3rd Gen alle haben eine PAD-Funktion: Wenn diese über Focusrite Control ausgewählt wird (PAD leuchtet grün, wenn aktiv), wird der Signalpegel, der an Ihr DAW weitergeleitet wird, um 10 dB reduziert. Sie werden dies nützlich finden, wenn Sie den Eingang von einer Quelle speisen müssen, deren Ausgangspegel besonders „heiß“ ist, wenn Sie Clipping bemerken oder der Gain-Halo rot wird, sogar bei minimaler Verstärkung.
Im Zusammenhang mit digitalen Audiosystemen werden Sie häufig den Begriff „Latenz“ hören. Im Fall der oben beschriebenen einfachen DAW-Aufnahmeanwendung ist die Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audiosoftware zu durchlaufen und über Ihr Audio-Interface wieder herauszukommen.
Während dies in den meisten einfachen Aufnahmesituationen kein Problem darstellt, kann die Latenz unter bestimmten Umständen für einen Künstler ein Problem darstellen, der aufnehmen und gleichzeitig seine Eingangssignale überwachen möchte. Dies kann der Fall sein, wenn Sie die Größe des Aufnahmepuffers Ihres DAW erhöhen müssen, was erforderlich sein kann, wenn Sie Overdubs für ein besonders großes Projekt mit vielen DAW-Tracks, Softwareinstrumenten und FX-Plugins aufnehmen.
Typische Symptome einer zu niedrigen Puffereinstellung können Tonstörungen (Klicks und Knacken) oder eine besonders hohe CPU-Auslastung in Ihrer DAW sein (die meisten DAWs haben CPU-Anzeigen). Wenn dies auf einem Mac auftritt, können Sie die Puffergröße in der DAW selbst erhöhen. Unter Windows müssen Sie dies höchstwahrscheinlich über das ASIO-Bedienfeld ändern, auf das Sie normalerweise über Ihre DAW-Setup-Einstellungen* zugreifen können.
Der Scarlett 4i4 3rd Gen, mit Focusrite Control, ermöglicht latenzfreies Monitoring, wodurch dieses Problem gelöst wird. Sie können Ihre Eingangssignale direkt an die Scarlett 4i4 3rd GenKopfhörer- und Line-Ausgänge von . Dadurch können die Musiker sich selbst mit ultraniedriger Latenz – also praktisch in „Echtzeit“ – zusammen mit der Computerwiedergabe hören. Die Eingangssignale des Computers werden von dieser Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass Effekte, die den Live-Instrumenten durch Software-Plug-Ins hinzugefügt werden, im Kopfhörer nicht zu hören sind, obwohl die FX auf der Aufnahme immer noch vorhanden sind.
Wenn Sie Ihre Eingänge über Focusrite Control überwachen, achten Sie darauf, dass Ihre DAW-Software nicht so eingestellt ist, dass Eingänge (das, was Sie gerade aufnehmen) an Ausgänge weitergeleitet werden. Wenn dies der Fall ist, hören sich die Musiker „zweimal“, wobei ein Signal als Echo hörbar verzögert ist.
* Typischer Name. Die Terminologie kann zwischen DAWs unterschiedlich sein.
Alle Scarlett 4i4 3rd GenDie Ausgänge von können zum Anschluss von Monitorlautsprechern verwendet werden. Alle Ausgänge sind elektronisch symmetriert und auf der Rückseite als 3-polige 6,35-mm-Klinkenbuchsen (TRS) verfügbar.
Wenn LINE-AUSGÄNGE 1 Und 2 dienen der Primärüberwachung, LINE-AUSGÄNGE 3 Und 4 können für andere Zwecke verwendet werden, z. B. für den Anschluss eines zusätzlichen Aufnahmegeräts oder eines zusätzlichen Monitorpaars. Beachten Sie jedoch, dass nur LINE-AUSGÄNGE 1 Und 2 werden im Pegel durch die große Frontplatte beeinflusst MONITOR Lautstärkeregelung.
Anmerkung
Die Ausgänge 3 und 4 werden auch zur Versorgung des Kopfhörerausgangs an der Vorderseite verwendet.
Die Signale bei LINE-AUSGÄNGE 3 Und 4 sind auf (vollen) festen Pegel eingestellt, d. h. wenn Sie diese zur Überwachung verwenden, müssen Sie die Lautstärke entweder über Focusrite Control oder durch Einstellen der Lautstärke an einem externen Verstärker regeln.
Aktive Monitore (z. B. typische Computerlautsprecher) verfügen über interne Verstärker mit Lautstärkeregler und können direkt angeschlossen werden. Größere, passive Lautsprecher erfordern einen separaten Stereoverstärker; die Ausgänge sollten mit den Eingängen des Verstärkers verbunden werden.

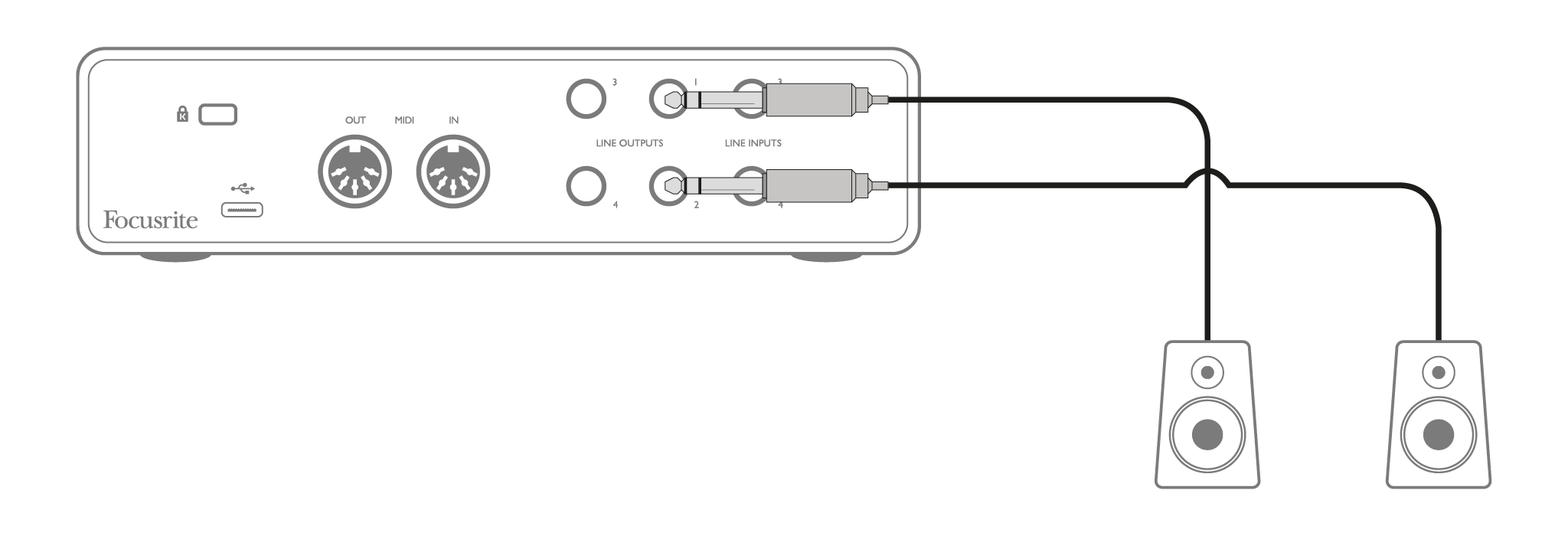

Anschluss von Aktivlautsprechern:

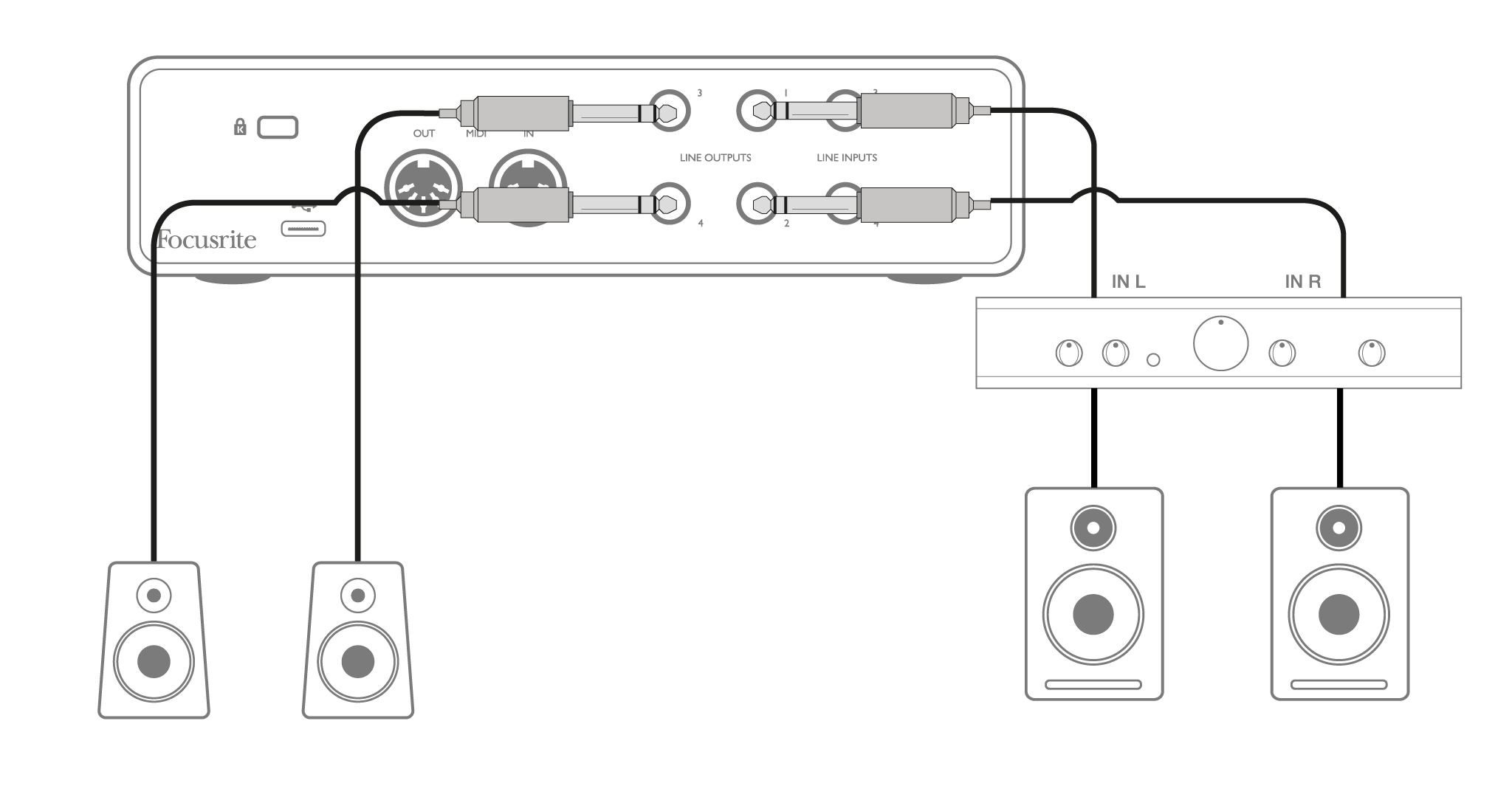

Beim Anschluss von aktiven und passiven Lautsprechern könnte ein kleines Paar aktiver Monitore, die an die Ausgänge 3 und 4 angeschlossen sind, als „Nahfeld“-Monitore fungieren; ihre Lautstärke könnte entweder lokal an den Lautsprechern oder über Focusrite Control eingestellt werden. Die Lautstärke der passiven Hauptmonitore könnte über den MONITOR-Regler an der Vorderseite eingestellt werden.
Typische Verbraucherverstärker (Hi-Fi) und kleine Aktivmonitore haben unsymmetrische Eingänge, entweder an Phono-Buchsen (Cinch) oder über einen 3,5-mm-3-poligen Klinkenstecker für den direkten Anschluss an einen Computer. Verwenden Sie in beiden Fällen ein geeignetes Verbindungskabel mit Phono-Steckern (Cinch-Buchsen) an einem Ende.
Professionelle Leistungsverstärker verfügen in der Regel über symmetrische Eingänge. Wir empfehlen, diese über symmetrische Kabel an die ¼-Zoll-Klinkenausgänge des Scarlett 4i4 3rd Gen.
Achtung
Wenn Lautsprecher und Mikrofon gleichzeitig aktiv sind, besteht die Gefahr einer Audio-Rückkopplungsschleife! Wir empfehlen, die Monitorlautsprecher während der Aufnahme immer auszuschalten (oder leiser zu stellen) und beim Overdubbing Kopfhörer zu verwenden.

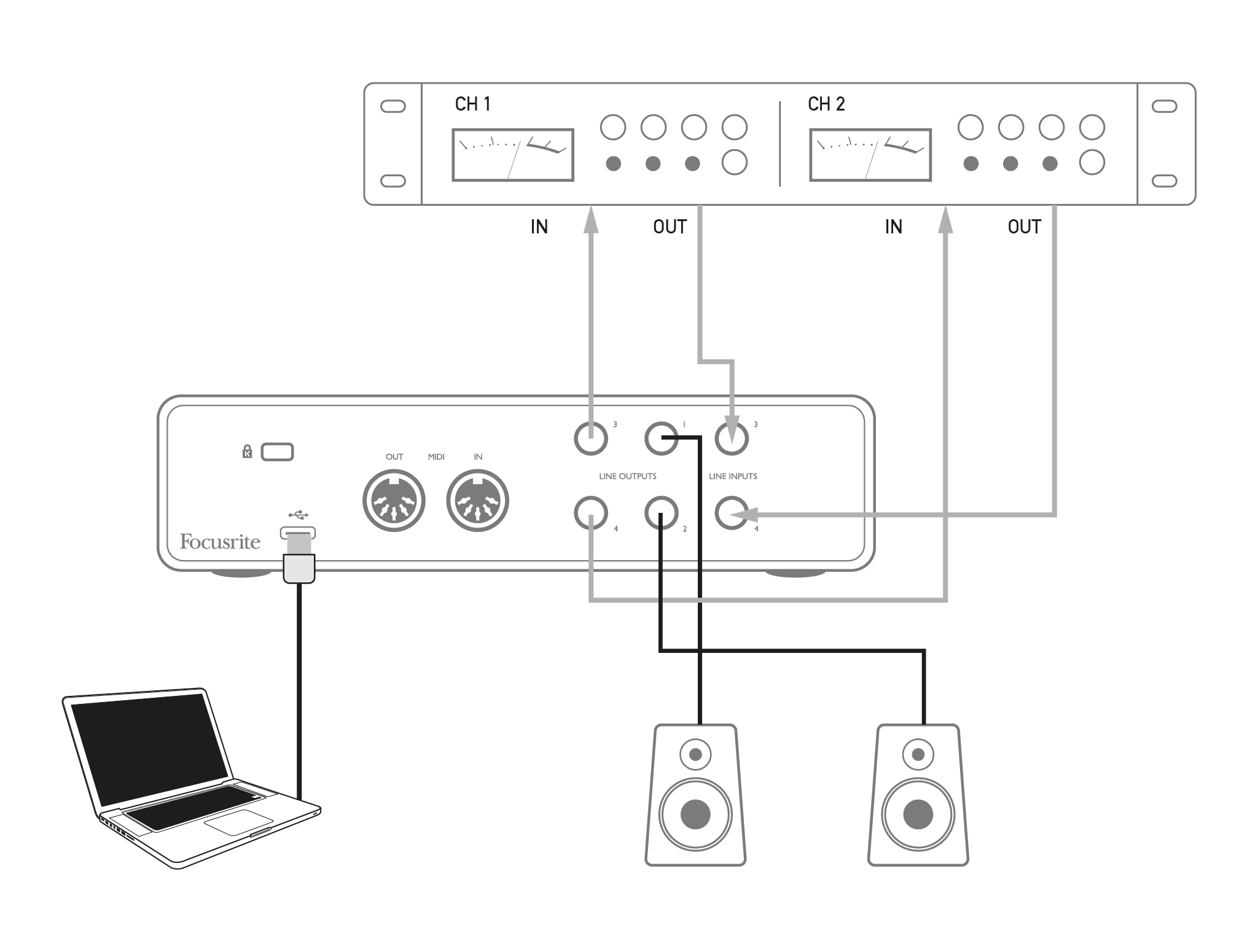

Der Scarlett 4i4 3rd Gen ermöglicht die einfache Integration externer Prozessoren oder Effekte. Ein gutes Beispiel ist die Einbindung eines externen Stereokompressors in ein Aufnahme-Setup, das dem oben beschriebenen ähnelt.
Verbinden Sie die Line-Ausgänge 3 und 4 mit den Eingängen des Kompressors und die Ausgänge des Kompressors mit den Line-Eingängen 3 und 4, wie unten gezeigt. Sie können dann die Kanäle von Ihrem DAW zu den Ausgängen 3/4 routen. Leiten Sie in Focusrite Control die Software-Wiedergabe 3/4 zu den Line-Ausgängen 3/4 und das Signal wird an den Kompressor gesendet. Aus Gründen der Übersichtlichkeit haben wir in diesem Beispiel die Frontplattenanschlüsse weggelassen.
Sie können Focusrite Control oder Ihre DAW-Software verwenden, um die Pegel zum und vom externen Prozessor bei Bedarf oder für einen kreativen Effekt anzupassen.

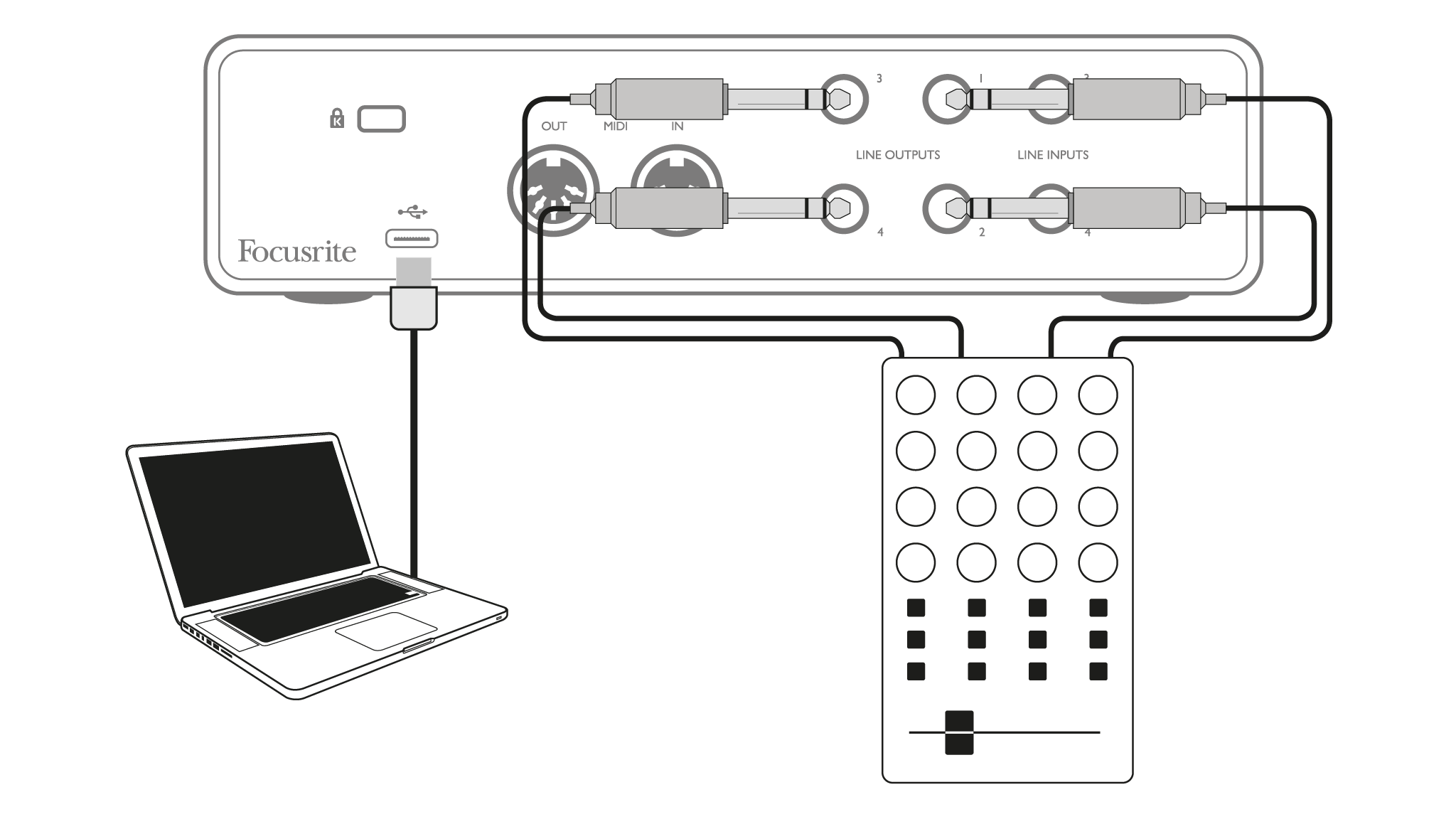

Der Scarlett 4i4 3rd Gen ist eine hervorragende Schnittstelle zwischen einem Laptop mit DJ-Software und den Kanälen eines DJ-Mixers. In diesem Setup können die Ausgänge 1 und 2 an die Line-Eingänge 1 und 2 eines externen DJ-Mixers angeschlossen werden und die Ausgänge 3 und 4 an die Line-Eingänge 3 und 4. Bei dieser Art des Anschlusses sind alle Mixerfunktionen wie EQs und Crossfading leicht zugänglich. Sie müssen jedoch den Monitorpegelregler auf der Vorderseite auf Maximum stellen, da die Ausgänge 1 und 2 sonst einen niedrigeren Pegel aufweisen als die Ausgänge 3 und 4.
Beachten Sie, dass die Ausgaben der Scarlett 4i4 3rd Gen sind symmetrisch, können aber mit einem Kabel mit ¼-Zoll-TS-Buchse an einen unsymmetrischen Eingang angeschlossen werden. Die meisten DJ-Mixer haben unsymmetrische Eingänge mit Phono-Buchsen (RCA), daher werden für die Verbindung geeignete Phono-zu-TS-Buchsenkabel benötigt.
