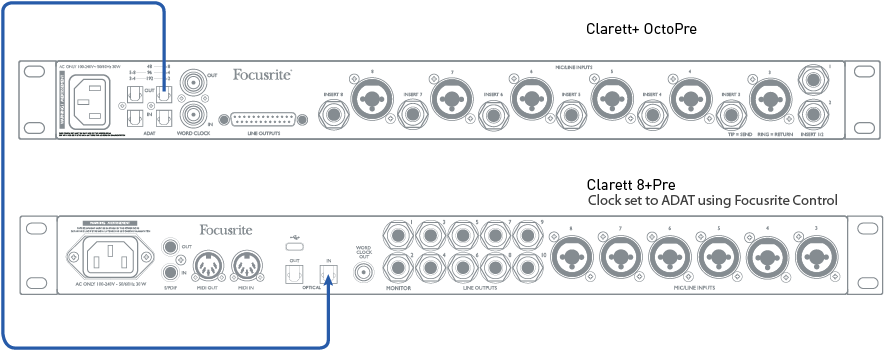

Hier die OPTISCHER AUSGANG auf der Clarett⁺ OctoPre ist verbunden mit OPTISCHER EINGANG An einem Focusrite Clarett+ 8Pre Audio-Interface mit einem einzigen optischen Kabel. Beide Geräte arbeiten mit einer Abtastrate von 44,1 kHz. Die Taktquelle des OctoPre ist auf INTERN eingestellt, und der 8Pre ist mit ihm synchronisiert, da seine Taktquelle auf ADAT eingestellt ist (über Focusrite Control).
Mit diesem Setup könnten beispielsweise bis zu 16 Mikrofon- oder Line-Quellen gleichzeitig in einer DAW aufgenommen werden, und es wäre ideal für die Aufnahme einer Live-Band.

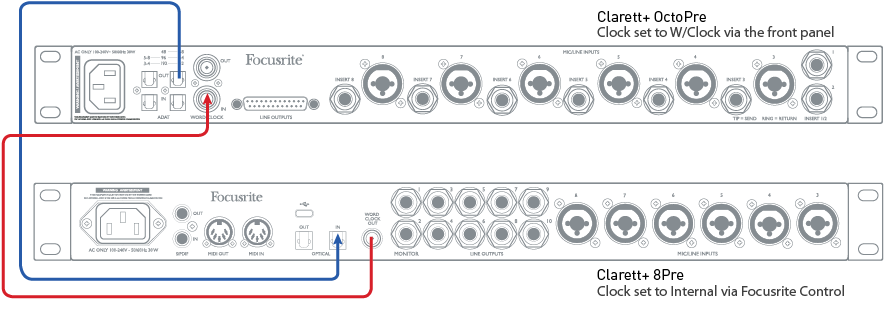

Hier OPTISCHER AUSGANG auf der Clarett⁺ OctoPre ist verbunden mit OPTISCHER EINGANG an einem Focusrite Clarett+ 8Pre Audio-Interface mit einem einzigen optischen Kabel. Beide Geräte arbeiten mit einer Abtastrate von 44,1 kHz. Die Taktquelle des OctoPre ist auf W/CLOCK eingestellt, und sein Wordclock-Eingang Eingang ist verbunden mit Word Clock Out am Clarett+ 8Pre mit einem BNC-Kabel. Die Clock-Quelle des Clarett+ 8Pre ist auf INTERN (über Focusrite Control) eingestellt und damit der Sync-Leader. Es ist auch für jedes andere Audio-Interface mit ADAT-Eingang und Wordclock-Ausgang geeignet.

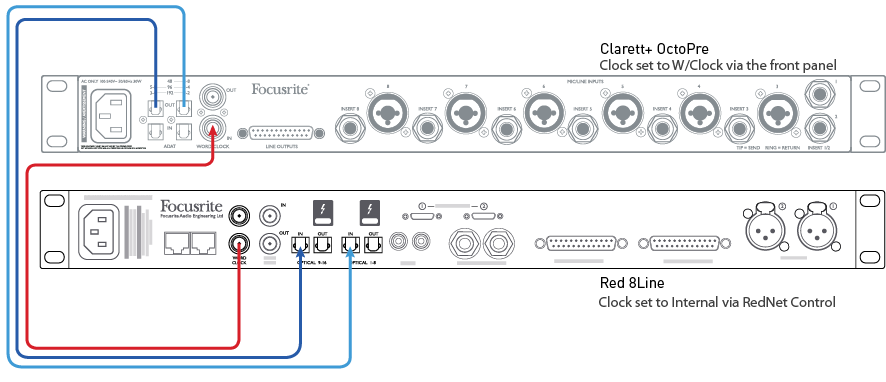

Dieses Beispiel zeigt einen ähnlichen Aufbau wie Beispiel 2, verwendet jedoch ein Focusrite Red 8Line Audio-Interface mit einer Abtastrate von 96 kHz („SMUX-II“-Modus). Beide Geräte müssen auf 96 kHz eingestellt sein; Sie benötigen zwei optische Kabel, die jeweils vier Audiokanäle übertragen. Das Red 8Line dient als Synchronisationsgerät.
Diese Konfiguration ist auch bei einer Abtastrate von 192 kHz anwendbar („SMUX-IV“-Modus); jedes optische Kabel überträgt dann zwei Audiokanäle.
Die Konfiguration in diesem Beispiel wäre auch für jedes andere 96/192 kHz-fähige Audio-Interface mit zwei ADAT-Eingängen und einem Wordclock-Ausgang geeignet.
Analoges Mischpult

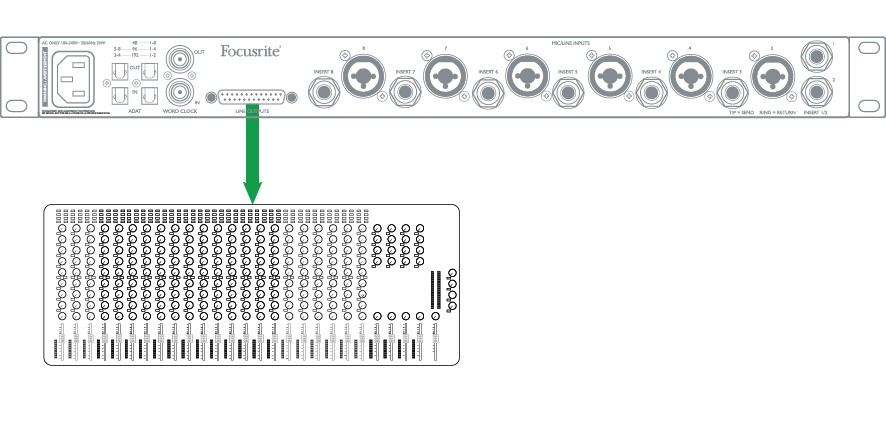

Dieses Setup verwendet die Clarett⁺ OctoPreDie Mikrofonvorverstärker und der AIR-Modus von bilden ein hochwertiges „Frontend“ für ein analoges Mischpult. Verbinden Sie die LINE-OUT-Buchse des OctoPre über ein 8-poliges Kabel mit acht Line-Eingängen am Mischpult. Dazu benötigen Sie einen 25-poligen D-Sub an einem Ende und acht passende Anschlüsse für die Line-Eingänge am anderen Ende. (Fertigkabel sind bei professionellen Audioanbietern erhältlich.)
Diese Konfiguration eignet sich auch, um den OctoPre als Eingangsstufe mit beliebigen 8-Kanal-Analoggeräten zu verwenden.
Weil die Clarett⁺ OctoPre'S ADAT-Ausgang Wenn die Anschlüsse immer aktiv sind, können Sie die Performance auch gleichzeitig auf einer DAW (oder einem anderen Aufnahmegerät) mit einer ADAT-Schnittstelle aufzeichnen.

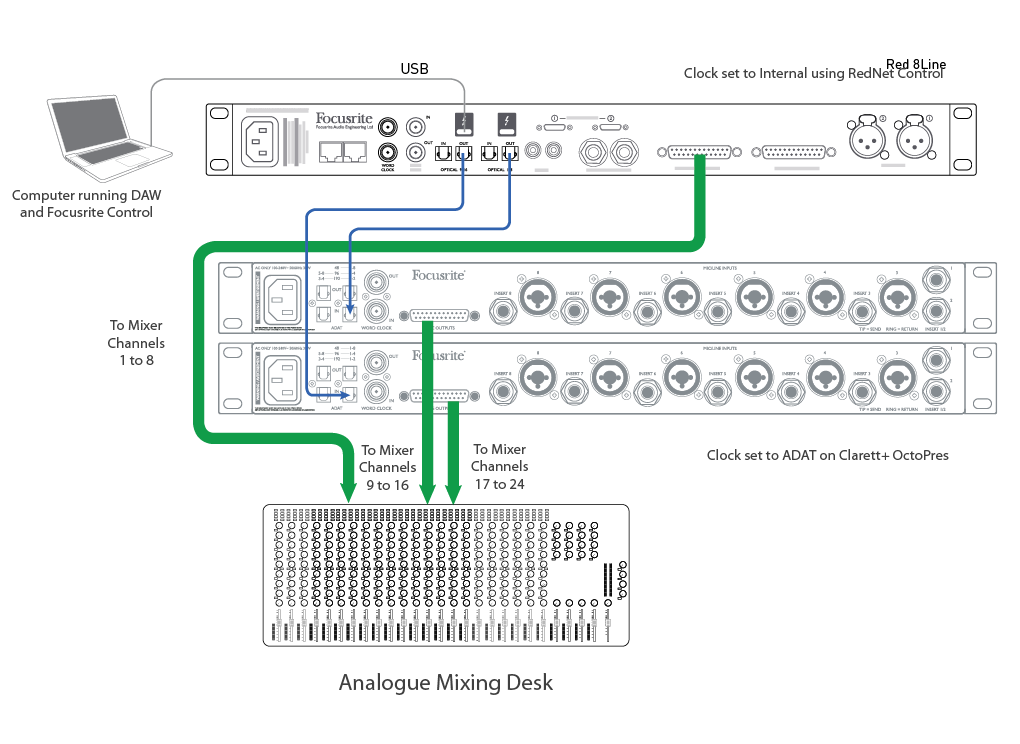

Dieses Beispiel zeigt, wie Sie eine größere Anzahl von DAW-Spuren an ein analoges Mischpult anschließen. Die 8 analogen Ausgänge eines Red 8Line Interfaces werden mit den Kanälen 1 bis 8 des Mischpults verbunden. Verbinden Sie die Red 8Line OPTISCHER AUSGANG Häfen zu den OPTISCHER EINGANG Häfen von zwei Clarett⁺ OctoPres und aktivieren Sie ADAT>LINE auf beiden. Ein Kabelbaum wie in Beispiel 4 wird verwendet, um die beiden OctoPres mit den Kanälen 9 bis 24 des Pultes zu verbinden.
Der Red 8Line wäre in dieser Situation normalerweise der Sync-Leader, daher ist seine Taktquelle auf „Intern“ eingestellt. Die Taktquelle auf beiden Clarett⁺ OctoPres ist auf ADAT eingestellt, sodass beide über die optischen ADAT-Anschlüsse mit dem Red 8Line synchronisiert werden.
Mit dem Setup in diesem Beispiel könnten Sie 16 DAW-Tracks an das Pult senden, wenn Sie nur einen verwenden würden Clarett⁺ OctoPre.
Die oben genannten Kanalanzahlen gelten bei einer Abtastrate von 44,1/48 kHz und setzen voraus, dass ein Focusrite Red 8Line die primäre Schnittstelle ist.

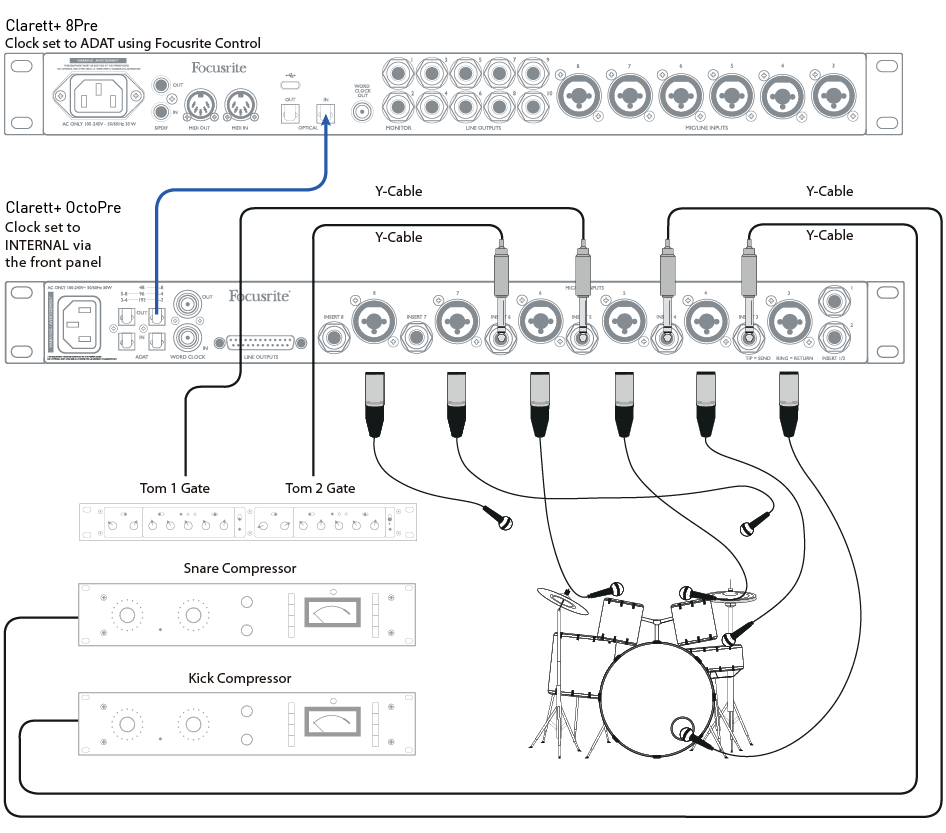

Bei der Aufnahme von akustischen Drums können Sie die Dynamik auf verschiedene Weise steuern, um den gewünschten Klang zu erzielen. Kompression wird häufig bei Bassdrum und Snare eingesetzt, um den Klang voller zu machen, während Noise Gates bei Toms effektiv Übersprechen zwischen den Drum-Mikrofonen minimieren.
Verwenden Sie Kabelbäume mit einer TRS-Klinkenbuchse an einem Ende, die je nach externen Prozessoren mit zwei XLR-, TRS- oder TS-Buchsen verbunden ist. Die Spitze der TRS-Klinkenbuchse am OctoPre-Ende wird mit dem Eingang des Prozessors, der Ring mit dem Ausgang verbunden.
