Einführung in die Clarett⁺ OctoPre

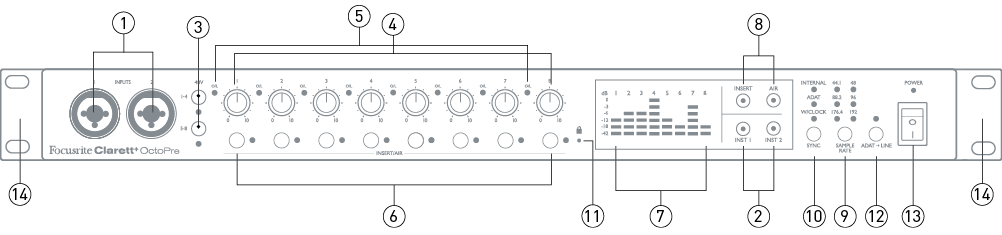

EINGÄNGE 1 & 2 – Kombinierte XLR-Eingangsbuchsen – zum Anschluss von Mikrofonen, Instrumenten (z. B. Gitarre) oder Line-Pegel-Signalen über XLR- oder 6,35-mm-Klinkenbuchsen. Für Instrumente oder Line-Pegel-Signale können entweder TRS- (symmetrisch) oder TS-Klinkenstecker (unsymmetrisch) verwendet werden.

INST 1 & INST 2 Zwei Schalter schalten die Eingänge 1 und 2 in den „Instrumenten“-Modus. Im INST-Modus werden Verstärkungsbereich und Eingangsimpedanz (im Vergleich zum LINE-Modus) angepasst und der Eingang unsymmetrisch. Dies optimiert ihn für den direkten Anschluss von Instrumenten über eine 2-polige Klinkenbuchse (TS). Im deaktivierten INST-Modus eignen sich die Eingänge für den Anschluss von Line-Pegel-Signalen. Diese können entweder symmetrisch über eine 3-polige Klinkenbuchse (TRS) oder unsymmetrisch über eine 2-polige Klinkenbuchse (TS) angeschlossen werden. Eine rote LED an jedem Schalter zeigt die gewählte Einstellung an.

48 V – Zwei Schalter aktivieren die 48-V-Phantomspeisung an den XLR-Kontakten der Combo-Anschlüsse für die Mikrofoneingänge 1–4 bzw. 5–8. (Die Eingänge 3 bis 8 befinden sich auf der Rückseite.) Jeder Schalter verfügt über eine rote LED, die den Status der Phantomspeisung anzeigt. Nicht alle Mikrofone benötigen Phantomspeisung. Wenn Sie sich nicht sicher sind, ob Ihr Mikrofon diese benötigt, lesen Sie bitte die Dokumentation des Mikrofons.

Gewinnen 1 Zu 8 – acht Drehregler: zur Einstellung der Eingangsverstärkung für Signale an den Eingängen 1 bis 8.

O/L Jeder Eingangskanal verfügt über eine rote „Übersteuerungs“-LED, die aufleuchtet, sobald der Signalpegel +19,5 dBu erreicht. Stellen Sie den Pegel stets so ein, dass die LED nicht leuchtet, um Übersteuerungen zu vermeiden.

EINSETZUNG/LUFT – Ein Schalter pro Kanal, der je nach Einstellung der Hauptschalter INSERT und AIR [8] entweder den rückseitigen Einschubpunkt des Kanals oder die AIR-Funktion des Kanals aktiviert. Jedem Schalter ist eine LED zugeordnet, die grün leuchtet, wenn INSERT ausgewählt ist, und gelb, wenn AIR ausgewählt ist.

Pegelanzeigen – Acht 6-Segment-LED-Anzeigen zeigen die Signalpegel der acht analogen Eingangssignale an. Die Eingangspegelanzeigen zeigen den Signalpegel nach der Eingangsverstärkungsstufe an. Die LEDs leuchten bei -42, -18 und -12 dBFS (grün), -6 und -3 dBFS (gelb) sowie 0 dBFS (rot). Vermeiden Sie unbedingt 0 dBFS, da dies auf digitale Übersteuerung hinweist.

EINFÜGEN Und LUFT Funktionshauptschalter: zwei Schalter mit internen LEDs (INSERT = grün, AIR = gelb), die die Funktion der INSERT/AIR-Schalter pro Kanal bestimmen [6].

Abtastrate – Ein Schalter ermöglicht das Durchschalten der sechs Abtastrateneinstellungen. Die aktuelle Rate wird durch eine grüne LED angezeigt. Der OctoPre speichert die verwendete Abtastrate, sodass diese auch nach dem Ausschalten erhalten bleibt.

SYNCHRONISATION – Ein Schalter ermöglicht das Umschalten zwischen drei verfügbaren digitalen Synchronisationsquellen (intern, ADAT oder Wordclock). Die aktuell verwendete Quelle wird durch eine der benachbarten roten LEDs angezeigt. Der OctoPre speichert die verwendete Synchronisationsquelle, sodass diese auch nach dem Ausschalten erhalten bleibt.

(Gesperrt) – eine grüne LED, die die Synchronisierung der Uhr bestätigt, entweder mit der Clarett⁺ OctoPreDie interne Uhr des Geräts oder ein externer digitaler Eingang werden verwendet.

ADAT > LINE – Im deaktivierten Zustand speisen die Eingangskanäle 1 bis 8 sowohl die Rückseite als auch die Rückwand. LEITUNGSAUSGANG Anschluss (analog) und die ADAT-Ausgangsports (digital). Wenn der ADAT>LINE-Modus aktiviert ist, werden die an den ADAT-Eingangsports anliegenden Signale an die OctoPre-Geräte gesendet. LEITUNGSAUSGANG Anschluss. Damit können Sie Ihrem System 8 analoge Ausgänge hinzufügen. Die rote LED zeigt an, dass dieser Modus aktiviert ist. In diesem Modus bleiben die analogen Eingänge (Kanäle 1 bis 8) auf die digitalen ADAT-Ausgänge geroutet. Der verwendete Modus wird gespeichert und bleibt somit auch nach dem Ausschalten des Geräts erhalten.

LEISTUNG – Netzschalter und LED.

Rack-Ohren zur Befestigung des Clarett⁺ OctoPre in einem standardmäßigen 19-Zoll-Gerätegestell.

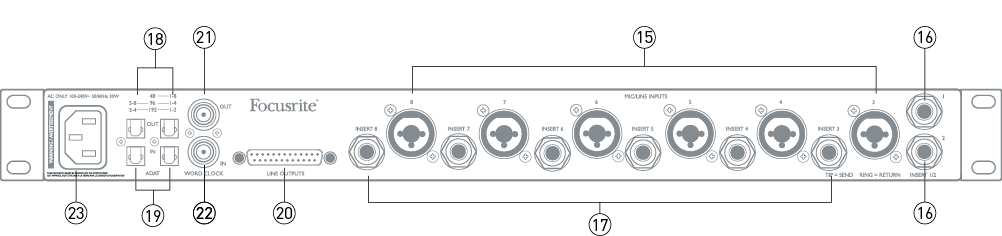

3 Mikrofon-/Line-Eingänge Zu 8 – sechs kombinierte XLR-Anschlüsse — die Eingänge für die Kanäle 3 bis 8 haben keinen INST-Modus, sind aber ansonsten identisch mit denen für die Kanäle 1 und 2.

EINSÄTZE 1 & 2 – Zwei 6,35-mm-TRS-Klinkenbuchsen bieten einen Anschlusspunkt für externe Signalverarbeitungsgeräte an die Kanäle 1 und 2. Die Einschübe werden über die Frontplatte aktiviert. EINSETZUNG/LUFT Die Schalter [6] und [8] sind nicht symmetrisch. Die Steckdosen sind wie folgt verdrahtet:

Beachten Sie, dass die Frontplatte O/L Die LED [5] überwacht den Signalpegel vor dem Einspeisen, damit kein zu hoher Signalpegel an externe Geräte gesendet wird.

EINSÄTZE 3 Zu 8 – 6 x ¼” TRS-Klinkenbuchsen als Einsteckpunkte für die Kanäle 3 bis 8; diese sind elektrisch identisch mit [16].

OPTISCHER AUSGANG – zwei TOSLINK-Anschlüsse zur Bereitstellung der digitalen Ausgänge des Geräts. Die Verwendung der beiden Anschlüsse ist von der Abtastrate abhängig, wie folgt:

OPTISCH IN – Zwei TOSLINK-Anschlüsse dienen als digitale Eingänge für das Gerät im ADAT>LINE-Modus. Beachten Sie, dass es sich hierbei NICHT um digitale Eingänge für die Kanäle 1 bis 8 handelt. An diesen Anschlüssen angelegte Signale werden weder durch die AIR-Schaltung geleitet noch stehen sie an den Eingängen zur Verfügung. Die Verwendung der beiden Anschlüsse ist von der Abtastrate abhängig (siehe [18]).

LINE-AUSGÄNGE 1 Zu 8 – acht symmetrische analoge Line-Ausgänge auf einer 25-poligen D-Sub-Buchse. Diese Buchse ist immer aktiv und überträgt normalerweise die Ausgänge der Kanäle 1 bis 8, wodurch die Clarett⁺ OctoPre kann als eigenständiger analoger 8-Kanal-Mikrofonvorverstärker verwendet werden. Im ADAT > LINE-Modus überträgt der Anschluss die Signale, die am OPTISCHER EINGANG Die Pinbelegung des Anschlusses entspricht dem „Tascam“-Standard für 8-Kanal-Analogschnittstellen:

WORD CLOCK-AUSGANG – ein BNC-Stecker mit Clarett⁺ OctoPreWord Clock von; diese kann zur Synchronisierung anderer digitaler Audiogeräte verwendet werden.

WORTUHR EIN – ein BNC-Anschluss zum Anschluss eines externen Taktsignals; Auswahl durch Einstellen SYNCHRONISATION An WORD. Verwenden Sie diesen Eingang, wenn Sie einen Leader-Referenztakt haben, der die Synchronisierung aller digitalen Audiogeräte in Ihrem Studio übernimmt.

Netzanschluss – Standard-IEC-Steckdose. OctoPre ist mit einem „Universal“-Netzteil ausgestattet und kann mit jeder Wechselspannung von 100 bis 240 V bei 50 oder 60 Hz betrieben werden.
