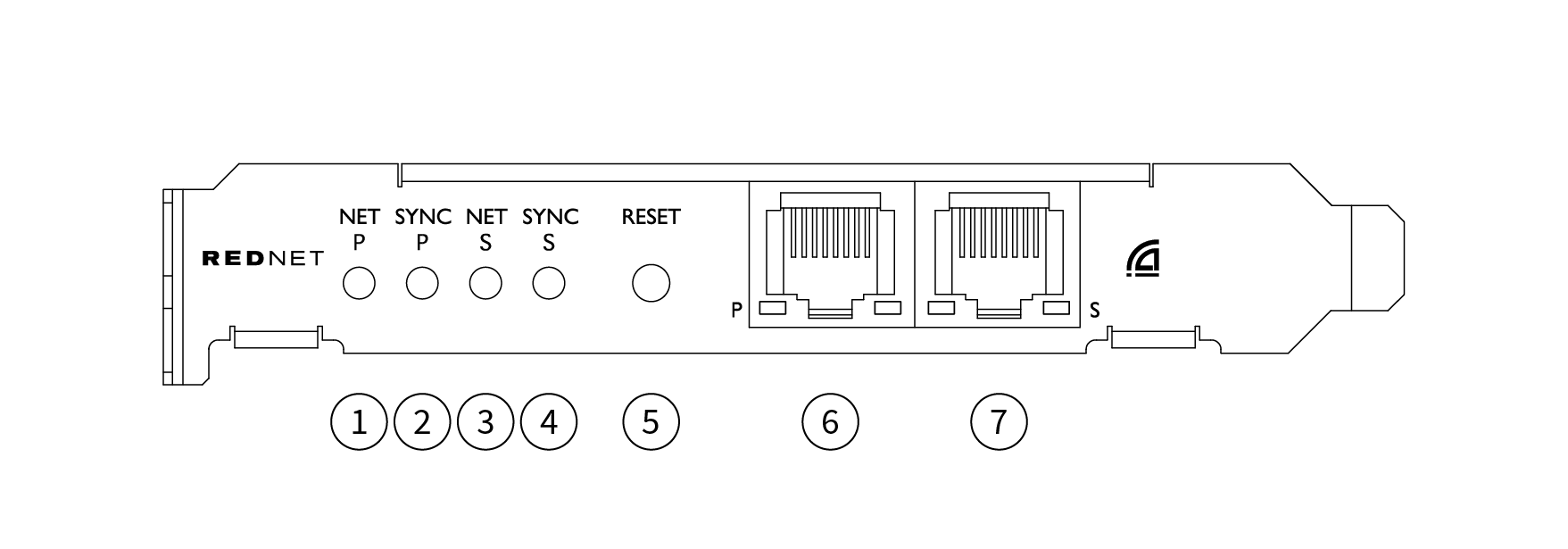

LED de estado P neto
LED multicolor. Se ilumina en modo conmutado o modo redundante:
-
Verde (Fijo): enlace primario activo (DHCP)
-
Azul (Fijo): enlace primario activo (IP estática)
-
Off : sin conexión de red
-
-
LED de estado P sincronización
LED multicolor. Se ilumina en modo conmutado o modo redundante:
-
Azul (Fijo): confirma que el dispositivo es un líder Dante PTP ; está configurado (a través del controlador Dante) para generar el reloj Dante que será utilizado por otras unidades.
-
Verde (Fijo): confirma que el dispositivo es un seguidor Dante PTP ; se sincroniza con el reloj incrustado en el flujo de Dante bits entrante.
-
Rojo (sólido): sin sincronización PTP.
-
-
LED de estado S neto
LED multicolor:
-
Verde (Fijo): enlace secundario activo (DHCP)
-
Azul (Fijo): enlace secundario activo (IP estática)
-
Off : sin conexión de red
-
Morado (Fijo): indica que está en modo conmutado
-
-
LED de estado S sincronización
LED multicolor. Se ilumina solo en modo redundante:
-
Azul (Fijo): confirma que el dispositivo es un líder Dante PTP ; está configurado (a través del controlador Dante) para generar el reloj Dante que será utilizado por otras unidades.
-
Verde (Fijo): confirma que el dispositivo es un seguidor Dante PTP ; se sincroniza con el reloj incrustado en el flujo de Dante bits entrante.
-
Off : sin conexión de red
-
Morado (Fijo): indica que está en modo conmutado
-
-
Restablecer el interruptor
Borra la configuración actual (Nombre, configuración IP, etc.). Mantenga presionado durante siete segundos para devolver el a su estado por defecto con la configuración DHCP.
Cuando se pulsan, los LED del panel frontal se iluminarán en secuencia a intervalos de un segundo. Todos los LED parpadearán durante otros tres segundos, después de lo cual el se reiniciará.
-
Puerto de red principal
Conector RJ45 para la red Dante. Utilice cables de red apantallados Cat 5e o superiores para conectar el al interruptor de red Ethernet.
Junto a ambas tomas de red hay LED que se iluminan para indicar una conexión de red y una actividad de red válidas.
-
Puerto secundario de red
Conexión de red secundaria Dante donde se utilizan dos enlaces Ethernet independientes (modo redundante), o un puerto adicional en un interruptor de red integral en la red primaria (modo conmutado). El modo de funcionamiento se establece a través de Dante Controller.
La red Dante se puede ver o controlar a través de cualquiera de los puertos.
