Debe apagar y desconectar la red eléctrica de su ordenador antes de comenzar la instalación de la RedNet PCIeNX tarjeta. NO se admite la conexión en caliente.
Deje que el ordenador se enfríe antes de comenzar la instalación.
Consulte el manual técnico de su ordenador para obtener instrucciones sobre cómo instalar la tarjeta PCIe.
La descarga electrostática (ESD) puede dañar irreversiblemente el producto. Debe observar las siguientes precauciones contra ESD al instalar la tarjeta:
-

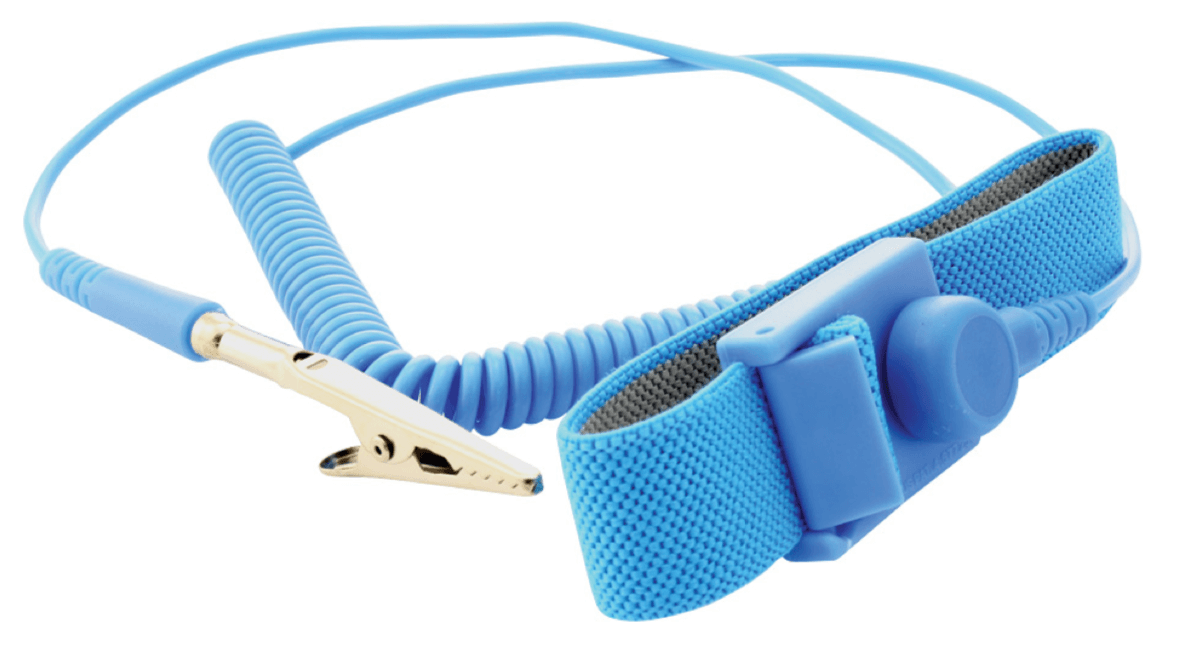

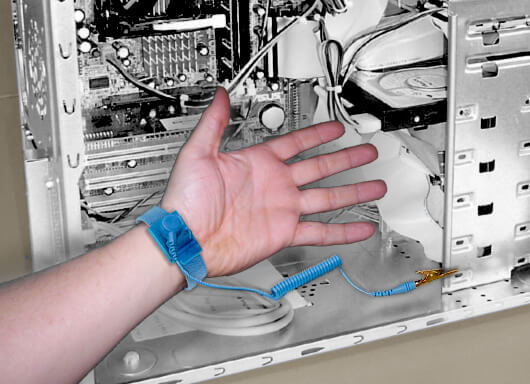

Use una muñequera ESD conectada a una superficie sin pintar de la carcasa del ordenador. La correa debe ajustarse perfectamente a la piel para garantizar una conexión fiable.
-
Conserve la tarjeta PCIeNX en su bolsa ESD hasta que la necesite.
-
Sujete la tarjeta únicamente por los bordes o el panel frontal y evite tocar cualquiera de los componentes.
-
No toque los contactos del conector de borde de la PCIe.
-
Si no tiene una muñequera ESD, toque siempre una superficie sin pintar de la carcasa de su ordenador antes de manipular la tarjeta.
-
Evite caminar sobre zonas alfombradas durante la instalación
|
|
|
Puede descargar todo el software que necesita para un sistema RedNet desde el sitio web de Focusrite después de registrar su RedNet PCIeNX en: focusrite.com/register.
Puede controlar las funciones de RedNet desde RedNet Control y definir el enrutamiento en Dante Controller.
Para descargar Dante Controller, vaya a: audinate.com. Después de registrarse, puede descargar e instalar la aplicación.
La Tarjeta de registro del producto proporcionada con su dispositivo RedNet contiene un código de validación que debe introducir en el área de registro.
Siga las instrucciones de la tarjeta para registrar su producto y descargar RedNet Control 2 y el software asociado.
Después de descargarlo, puede instalar la aplicación RedNet Control 2. Siga todas las instrucciones en pantalla a partir de este punto.
RedNet Control siempre está disponible para que cualquiera pueda descargarlo desde downloads.focusrite.com/focusrite-pro
Le recomendamos encender los componentes de un sistema RedNet de la siguiente manera:
-
Encienda los conmutadores Gigabit
-
Encienda todas las unidades RedNet en la red
-
Arranque el ordenador host
Una vez que su ordenador haya terminado de iniciarse, abra RedNet Control 2.
Recomendamos que todas las conexiones de Ethernet de su sistema Dante se realicen utilizando cables CAT 6 STP.
Nota
El RedNet PCIeNX Incluye un puerto Ethernet "virtual" para permitir que los datos de control pasen a dispositivos de E/S RedNet remotos. Por lo tanto, no es necesario conectar ningún otro puerto de red de su ordenador a su red Dante.

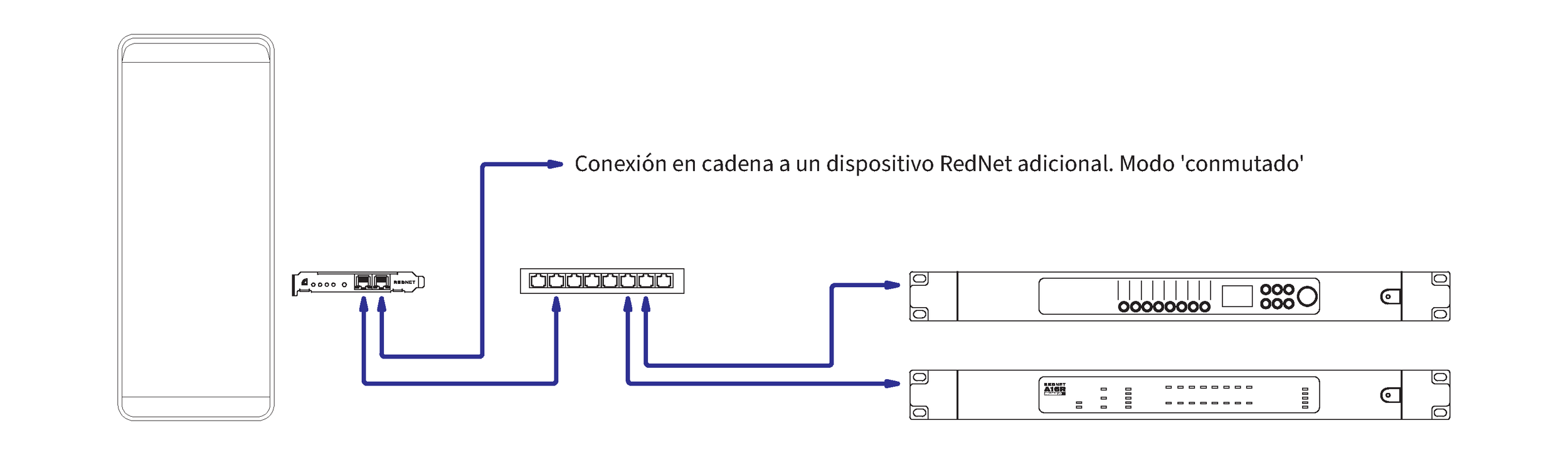

Esta configuración requiere solo un conmutador de red de un gigabit:
-
Conecte el puerto de la tarjeta primaria RedNet PCIeNX al conmutador gigabit
-
Conecte los puertos Ethernet de cada interfaz RedNet I/O de su sistema a los puertos del conmutador gigabit.
Puede utilizar una red redundante para dispositivos RedNet con puertos de red primarios y secundarios. Si la red principal falla, la transmisión de audio cambia sin problemas para utilizar la red secundaria. Esta configuración redundante se encuentra a menudo en aplicaciones en vivo y de transmisión.

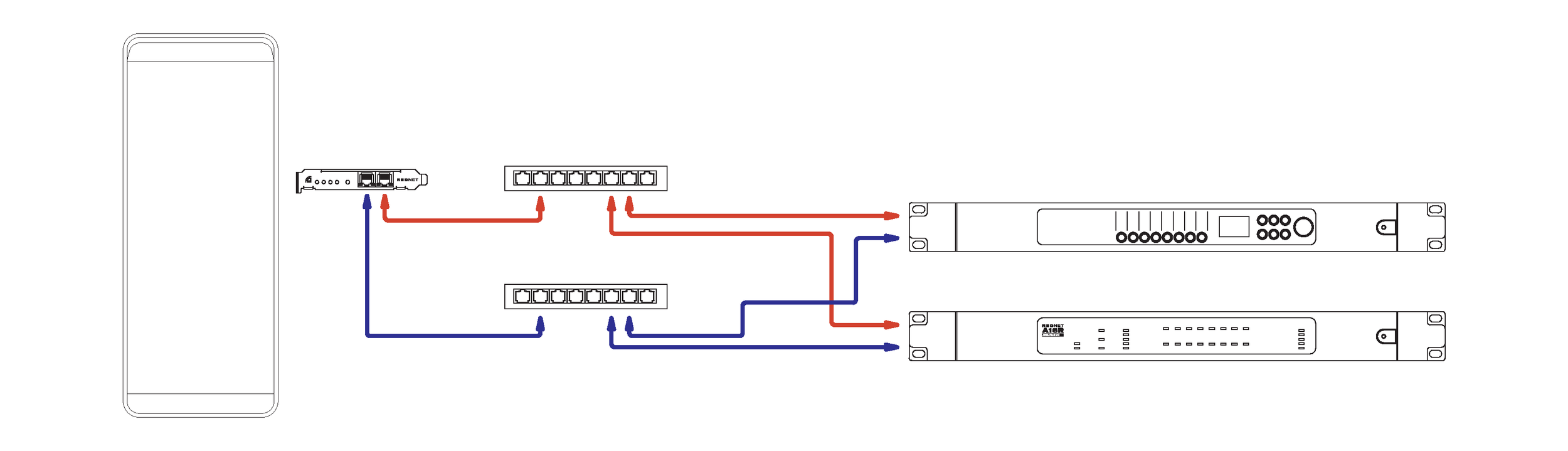

Una red redundante requiere un mínimo de dos conmutadores de red:
-
Conecte el puerto de la tarjeta primaria RedNet PCIeNX al conmutador de red principal
-
Conecte el puerto de la tarjeta secundaria RedNet PCIeNX al conmutador de red secundario
-
Conecte los puertos primario y secundario de sus otros dispositivos Dante a los conmutadores de red principal y secundario respectivamente para cada dispositivo.
Nota
No realice ninguna conexión entre los conmutadores de red principal y secundario.
