Esta sección cubre algunos casos de uso común para la Scarlett 4i4. A menudo su caso de uso es una variante de estos y como usa su Scarlett 4i4 probablemente reutiliza algunos principios.

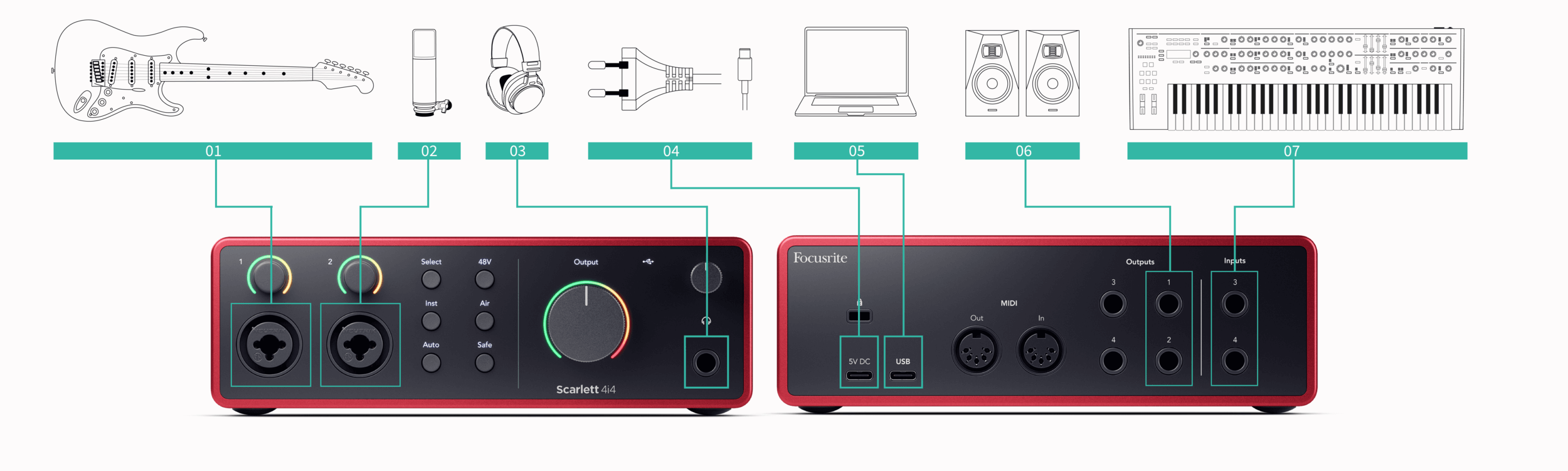

El siguiente diagrama muestra cómo conectar un rango de entradas y salidas al Scarlett 4i4.
-
Conecte instrumentos como guitarras, bajos, guitarras electroacústicas y otros instrumentos con pastillas a la entrada 1 o 2 , la entrada del conector jack de 6,35 mm del panel frontal. Cuando conecte un instrumento, use un cable de conector jack mono TS de 6,35 mm a 6,35 mm y configure la entrada como "instrumento" con el botón Inst .
-
Conecte un micrófono (p. ej., el CM25 MkIII) a la Entrada 1 o 2 mediante un cable de XLR a XLR. Debe conectar un micrófono a través de un cable XLR, es posible que otros micrófonos no funcionen o que tenga problemas. Habilite el botón de 48V si su micrófono lo necesita.
-
Conecte sus auriculares (por ejemplo, los auriculares Scarlett SH-450) a través de un conector jack de 6,35 mm a la salida de auriculares. Debe utilizar un conector jack TRS de 6,35 mm para conectar sus auriculares. Si su conector jack de auriculares es más pequeño, necesita un adaptador jack de auriculares.
-
Conecte Scarlett a una toma de corriente de pared usando la fuente de alimentación incluida.
-
Conecte Scarlett a su ordenador usando un cable USB.
-
Conecte los altavoces del monitor (también llamados monitores) a las salidas R y L (derecha e izquierda). Utilice cables del conector jack TRS balanceados de 6,35 mm para conectar monitores. Si sus monitores tienen conexiones diferentes, consulte la guía del usuario del monitor.
-
Conecte dispositivos de nivel de línea, como sintetizadores, teclados, preamplificadores de micrófono, etc. a las entradas de línea de nivel fijo 3 y 4. Para una conexión balanceada, utilice un conector jack TRS de 6,35 mm. Puede utilizar un conector jack TS pero la conexión no estará balanceada.
También puede conectar dispositivos de nivel de línea a la entrada 1 o 2, donde puede usar el control de ganancia para aumentar la señal de sus dispositivos de nivel de línea en su software de grabación. Asegúrese de desactivar Inst si está conectando dispositivos de nivel de línea a la entrada 1 o 2.
Nota
No puede conectar guitarras o micrófonos directamente a las entradas 3 y 4.
Scarlett 4i4 tiene suficientes salidas y entradas para usar equipos 'externos' en sus mezclas. Por equipo o equipo externo, nos referimos a los efectos que puede querer incluir en el proceso de mezcla, por ejemplo, ecualizadores (EQ), compresores, reverberaciones, delays, etc.
Hay dos formas de mezclar con equipos externos, ya sea como efectos de inserción (a menudo ecualizadores o compresores) o efectos de envío y retorno (más comunes para reverberaciones y delays).
-
Inserciones: el efecto se coloca en la ruta de la señal para que toda la señal se vea afectada por el equipo externo.
-
Envío y Retorno: envía la señal "original" al equipo externo y devuelve la señal "procesada" o afectada a su DAW, a menudo en un canal diferente. A continuación, puede mezclar una combinación de la señal seca original y la señal procesada afectada.
Sugerencia
No existen reglas estrictas para el uso de efectos como inserciones o efectos de envío y retorno. Una técnica interesante es utilizar un compresor como efecto de envío, comúnmente conocido como compresión en paralelo o de Nueva York. Esta técnica puede ser muy efectiva para añadir más peso a partes de su mezcla.
La siguiente configuración muestra cómo puede conectar el equipo externo a Scarlett 4i4 y usar un mezclador de Focusrite Control 2 para enrutar la señal. Para obtener la señal del DAW, la mayoría del software DAW tendrá una guía sobre el uso de un procesador externo como inserción o como efecto de envío y retorno. Utilice esta guía junto con la guía del usuario del DAW.

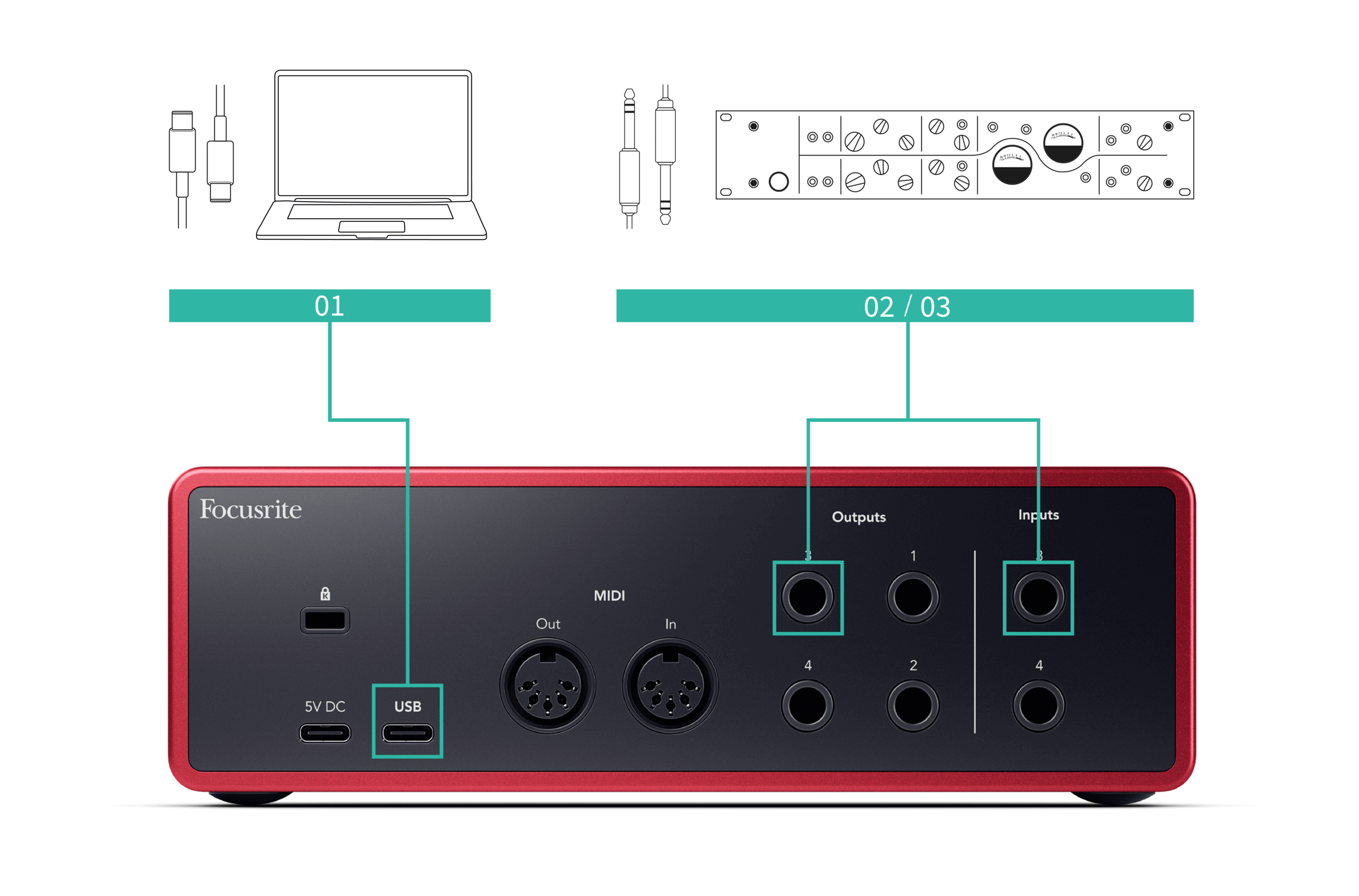

Conexiones de hardware
Para configurar el hardware, vamos a conectar el equipo en el orden del flujo de la señal.
-
Conecte un cable para el conector jack TRS balanceado de 6,35 mm desde una de las salidas de línea de repuesto de su interfaz (por ejemplo, no las salidas 1-2 que normalmente están reservadas para monitores).
-
Conecte el otro extremo del cable a la entrada del procesador del equipo externo. Esta puede ser una entrada de conector jack de 6,35 mm, pero también puede ser XLR. Si es XLR, asegúrese de que la entrada sea adecuada para señales de entrada de nivel de línea.
-
Conecte la salida del procesador de equipo externo a una entrada de conector jack de 6,35 mm de repuesto en su Scarlett 4i4. El equipo externo de los procesadores de equipos de efectos externos es probablemente una señal de nivel de línea, por lo que debe conectarlo a una entrada de conector jack en su Scarlett 4i4.
Enrutamiento de software
Los siguientes pasos ofrecen una descripción general de alto nivel del enrutamiento en el software. Los pasos pueden variar entre DAW.
-
Agregue una Inserción o Envío a la pista de la DAW que desee alterar. Tome nota de la salida del software de su Inserción o Envío, por ejemplo Salida 3.

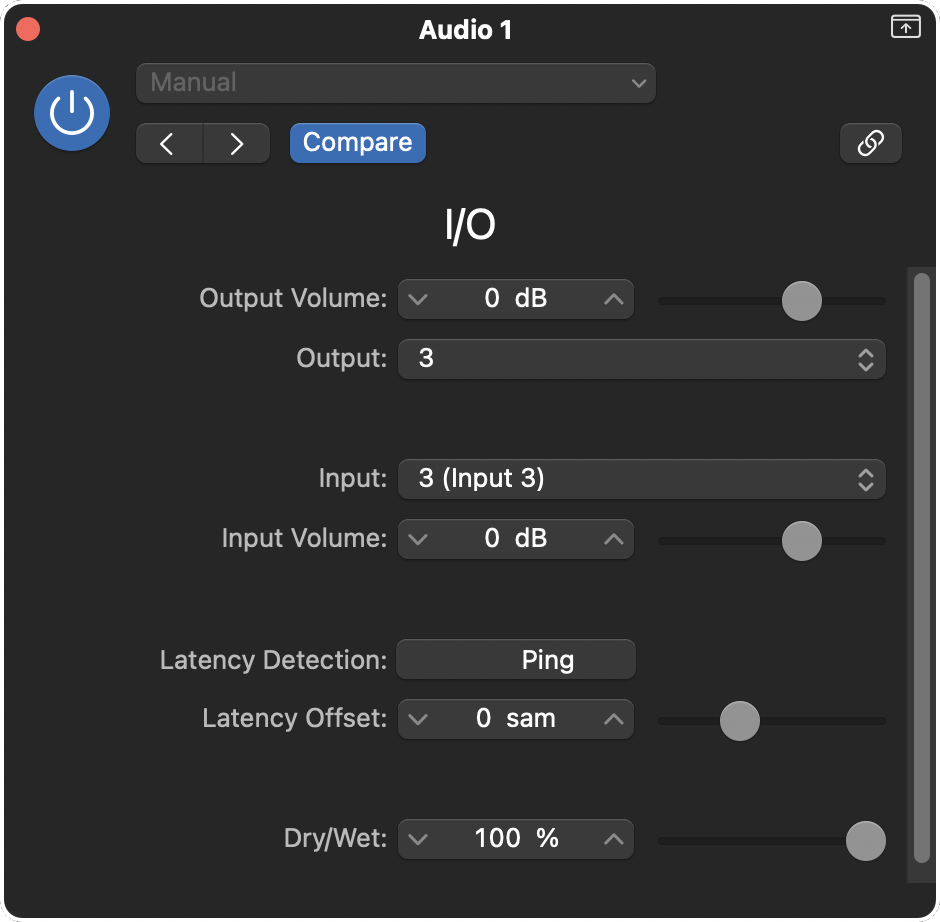

Plug-in de inserción E/S de Logic Pro: para efectos de envío y retorno, use este complemento en un canal de envío o bus.
-

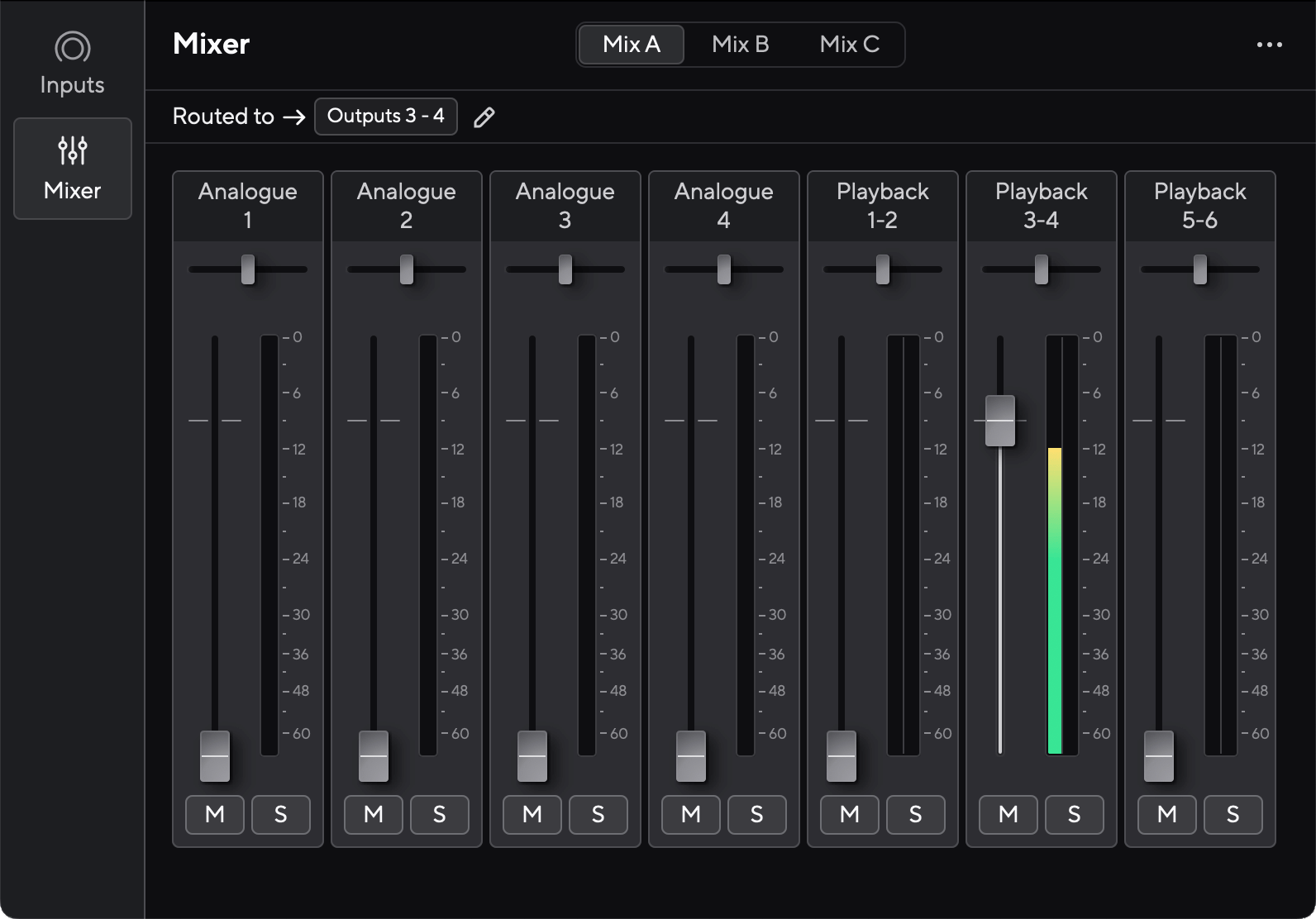

En Scarlett 4i4 asegure la salida del software desde su Inserción o Envío, por ejemplo salida 3, que se enrutará a la salida que conectó desde Scarlett a su equipo externo. Para obtener más información sobre el enrutamiento, consulte Mezclador de Focusrite Control.
-
En el DAW, asegúrese de que la entrada de su inserción, o el retorno de su envío, esté configurada en la entrada de Scarlett 4i4 que conectó a la salida de tu equipo externo.
Después de seguir estos pasos cuando reproduzca su sesión de DAW, debería escuchar la señal con efecto que regresa de su equipo externo, ya sea insertada en la cadena de efectos del canal o escuchando el retorno del efecto.
Sugerencia
Puede usar el mismo proceso para volver a amplificar sus señales de guitarra DI. Reemplace la unidad del equipo externo con una caja de amplificación y un amplificador de guitarra.
La función de bucle invertido en su Scarlett 4i4 le permite enviar el sonido producido por su ordenador y enrutarlo nuevamente a su Scarlett para grabación o transmisión, sin usar cables físicos. Esto puede ser particularmente útil en varios escenarios, como muestreo, podcasting, transmisión en vivo o tutoriales de la pantalla de grabación:
-
Muestreo: puede volver a grabar sonidos en su software para usarlos como muestras en su música.
-
Podcasting: puede utilizar loopback para grabar entrevistas o debates en línea, donde desee capturar tanto su voz como las voces de participantes remotos.
-
Transmisión en vivo: es útil para transmitir contenido con audio desde su ordenador, como juegos, presentaciones o tutoriales.
-
Grabación de pantalla: al crear videotutoriales o screencasts, el loopback le permite incluir el sonido producido por su ordenador junto con su narración.
Para utilizar Loopback en su Scarlett:
-
Abra su DAW o software de grabación.
-
Cree un nuevo canal de grabación en su DAW y silencie o configure la salida en "ninguna" para este canal. Es importante hacer esto para no provocar un bucle de retroalimentación.
-
Configure la entrada de grabación del canal silenciado en los canales de bucle de su Scarlett 4i4, canales 5-6.
-
Empezar a grabar.
Los canales de su software de grabación reciben la salida de su Scarlett. Puede usar otros canales en su software de grabación para grabar cualquier cosa conectada a las entradas de su Scarlett junto al feed de Loopback. Alternativamente, si su software de grabación solo tiene una entrada o una entrada estéreo, puede grabar su Direct Monitor Mix como entrada de Loopback. Ver ???.
También puede usar Loopback para crear una mezcla de cualquier fuente de audio en su Scarlett, instrumentos conectados a los preamplificadores o al audio de su ordenador. Con Loopback puede mezclar instrumentos y pistas de acompañamiento para sus conciertos en línea o equilibrar su micrófono y el audio del juego para su transmisión en directo. Ver Uso de la pestaña Focusrite Control 2 Mixer.
Importante
Cuando esté utilizando Loopback, silencie los canales en su software de grabación para que no provoque un bucle de retroalimentación.
El Scarlett 4i4 tiene un modo independiente; este modo permite que su interfaz transmita audio cuando no está conectada a un ordenador. Esto puede ser útil para:
-
Aumentar el número de preamplificadores en otra interfaz o mezclador que se haya quedado sin preamplificadores de micrófono, por ejemplo:
-
Uso de cualquier entrada de línea de repuesto en la otra interfaz.
Por ejemplo, enrutando las entradas de micrófono del Scarletta sus salidas de línea.
-
-
Para usar la configuración de su estudio sin tener su ordenador encendido o enchufado, por ejemplo, para usar su guitarra a través de sus altavoces, o cualquier equipo de música electrónica conectado.
Para configurar el modo independiente:
-
Conecte la toma de corriente de su Scarlett a la red eléctrica.
-
Conecte su Scarlett 4i4 a un ordenador en el que se ejecute Focusrite Control 2. En la página del mezclador de Focusrite Control 2 , dirija las entradas de los Scarlett 4i4a las salidas que desea usar. Consulte Uso de la pestaña Focusrite Control 2 Mixer.
Por ejemplo, podría enrutar las entradas de micrófono 1 y 2 a las salidas de línea 3 y 4 para usar su Scarlett 4i4 como un preamplificador de micrófono independiente conectado a las entradas de línea de otro preamplificador.
-
Desconecte su Scarlett 4i4 de su ordenador y continuará pasando audio en modo independiente.
-
Conecte sus entradas y salidas a su interfaz como de costumbre (consulte Ejemplos de uso) .
