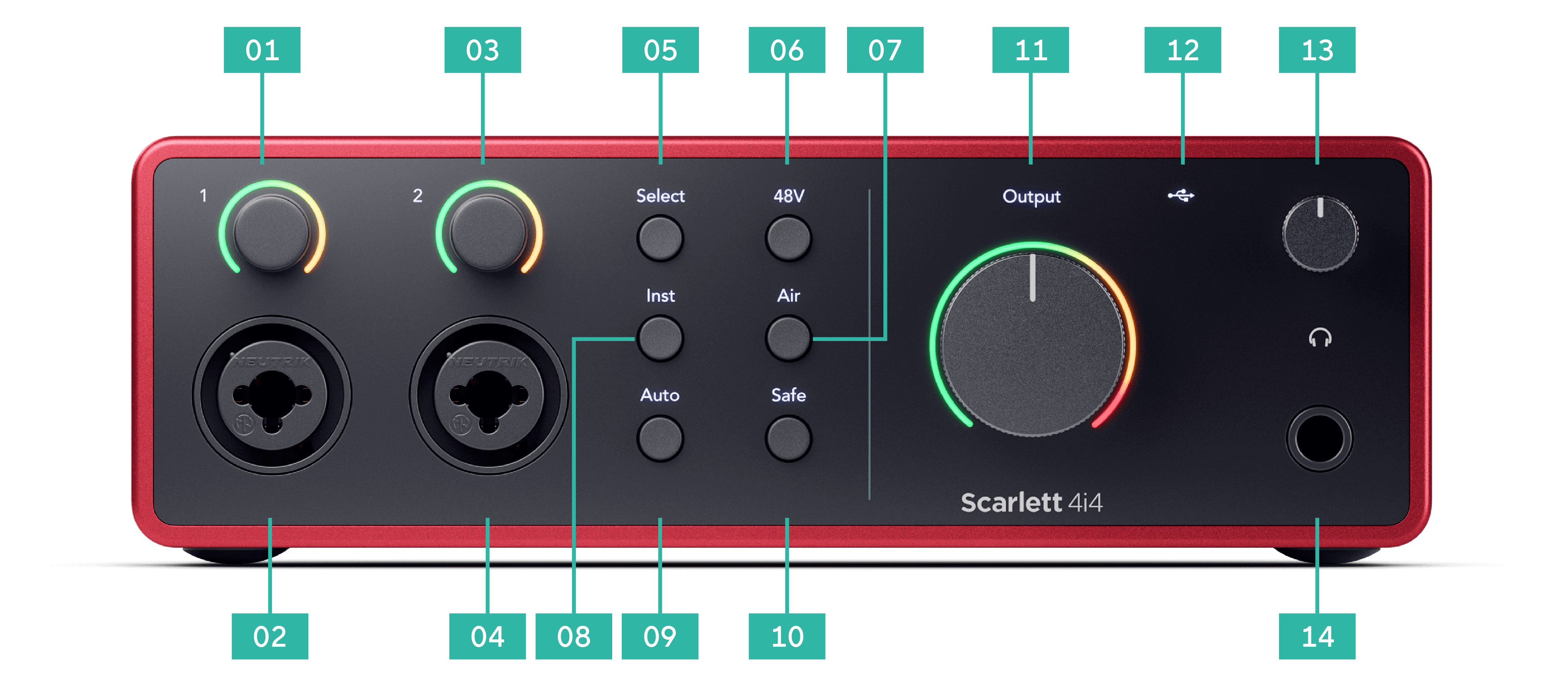

Control de ganancia de entrada 1 y halo de ganancia: el control de ganancia establece el nivel de entrada y el halo de ganancia le muestra los niveles de ganancia de entrada y preamplificación para la entrada del conector jack o XLR Mic 1.
-
Entrada 1 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-
Control de ganancia de entrada 2 y halo de ganancia: el control de ganancia establece el nivel de entrada y el halo de ganancia le muestra los niveles de ganancia de entrada y preamplificación para la entrada del conector jack o XLR Mic 2.
-
Entrada 2 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-
Botón Seleccionar: pulse para mover la selección al siguiente preamplificador. Los otros botones cambian para controlar la entrada que seleccione. El número del canal actualmente seleccionado se ilumina en verde.
-
Botón 48V: pulse para activar la alimentación fantasma de 48 V en la entrada de micrófono XLR para alimentar los micrófonos de condensador.
Puede configurar 48V de forma independiente por canal de preamplificador.
-
Botón Air: pulse para activar el modo AIR (ver AIR).
-
Botón Inst: pulse para alternar la entrada seleccionada de 6,35 mm (1/4") entre nivel de línea o de instrumento.
-
Botón Auto: pulse para iniciar la función de control automático de ganancia (consulte Control automático de ganancia).
-
Botón Safe: pulse para activar la Función antirrecortes / Clip Safe para su entrada (consulte Safe).
-
Control de salida del altavoz principal y medidor de nivel de salida: de forma predeterminada, controle el nivel que va a las salidas 1 y 2, el medidor le muestra el nivel que se envía. Puede configurar Salida para controlar las salidas 1-2.
-
LED USB: se ilumina en verde cuando el ordenador reconoce la interfaz, en blanco si está conectada pero no la reconoce y se apaga si no está conectada.
-
Control de nivel de auriculares: controle el nivel enviado a sus auriculares.
-
-
- Bloqueo Kensington, use un candado para asegurar su Scarlett y disuadir el robo.
-

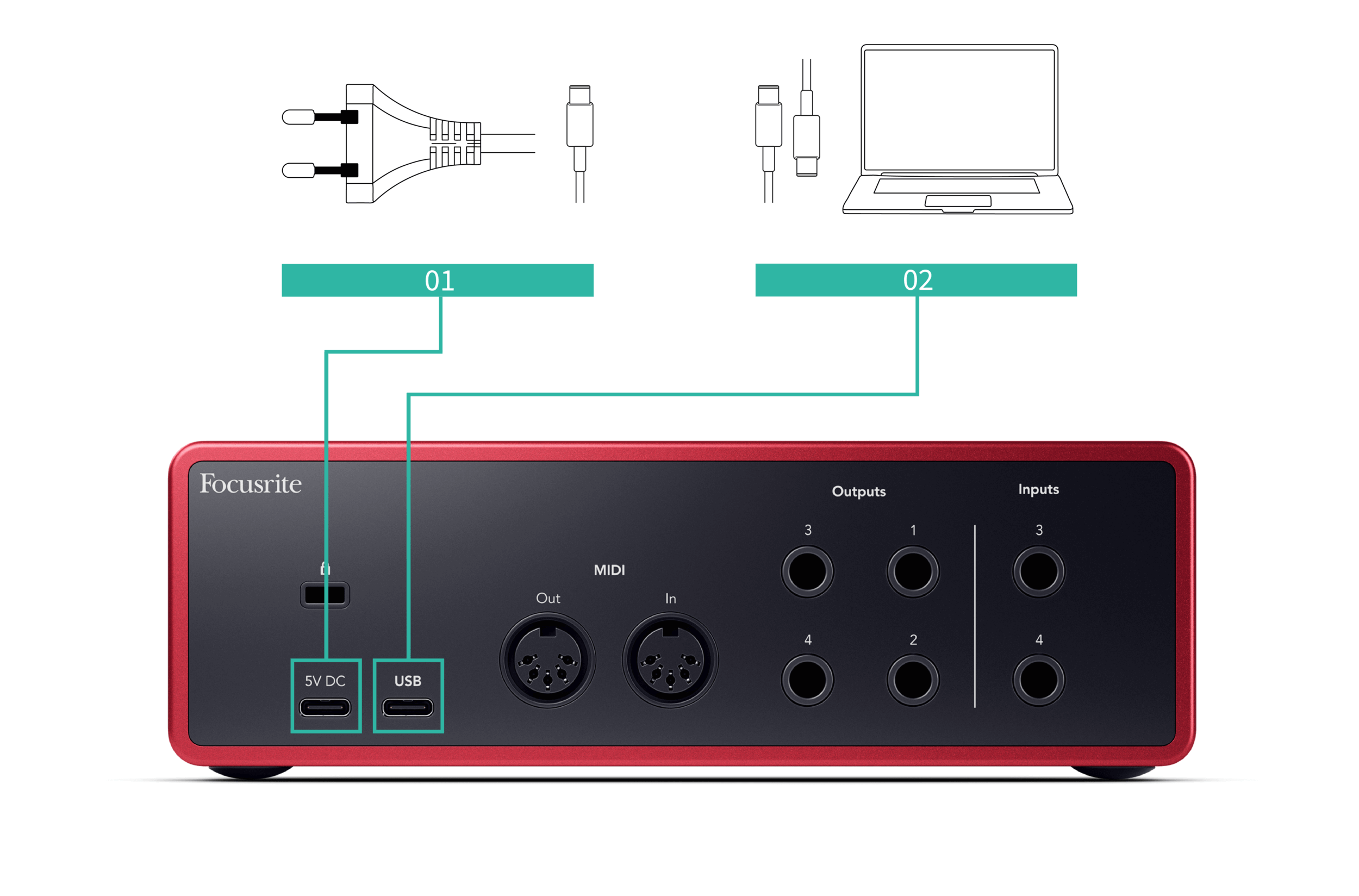

5V CC: un conector USB de Tipo C opcional para suministrar energía a su Scarlett 4i4 si su ordenador no puede suministrar alimentación con un USB de Tipo C de 1,5A a su Scarlett 4i4.
-
USB - Conector USB de Tipo C para conectar Scarlett a su ordenador.
-
midi Afuera y En - Tomas DIN estándar de 5 pines para equipos MIDI externos. El Scarlett 4i4 Actúa como una interfaz MIDI, permitiendo que los datos MIDI entren y salgan de su computadora.
-
Salidas de línea 1, 2, 3 y 4: conectores jack de 1/4" (TS o TRS) para conectar Scarlett a entradas de nivel de línea en dispositivos como monitores, amplificadores, mezcladores o procesadores externos. Utilice cables de conector jack TRS de 1/4" para conexiones balanceadas siempre que sea posible.
-
Entradas 3 y 4: tomas de conector jack Neutrik® de 6,35 mm (1/4”). Acepta cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea.
Esta sección cubre todas las características del panel frontal de , qué hacen, cómo puede usarlos y cómo funcionan en .
La ganancia de entrada del preamplificador controla la cantidad de señal que está enviando a su ordenador y al software de grabación.
Es esencial establecer un buen nivel para la ganancia de entrada del preamplificador para obtener la mejor calidad de grabación. Si la ganancia de entrada del preamplificador es demasiado baja, su señal será demasiado baja y cuando intente aumentar su nivel más adelante, es posible que escuche ruido en la grabación; si la ganancia de entrada del preamplificador es demasiado alta, es posible que tenga que "recortar" la entrada y escuche una fuerte distorsión en su grabación.
Para aumentar la ganancia de entrada, mueva el control de ganancia en el sentido de las agujas del reloj. A medida que mueve el control de ganancia, el Halo de ganancia se ilumina gradualmente en el sentido de las agujas del reloj para mostrarle el nivel de ganancia. Este diagrama muestra la ganancia en varios niveles:
-
Sin ganancia de entrada
-
25 % de ganancia de entrada
-
50 % de ganancia de entrada
-
75 % de ganancia de entrada
-
100 % de ganancia de entrada

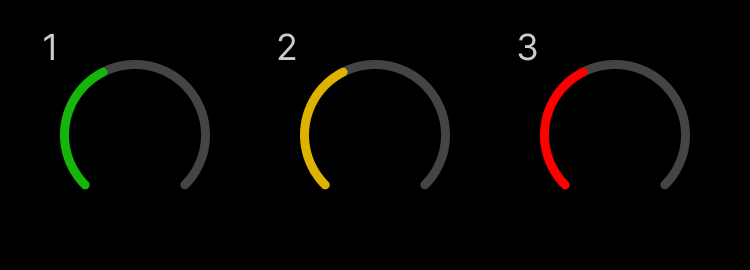

Cuando ajusta su ganancia de entrada mientras envía una señal a su preamplificador, el anillo se ilumina de la misma manera que arriba, pero un color, verde, ámbar o rojo, muestra cuánto nivel está entrando en su ordenador. Poco después de dejar de ajustar la ganancia, los medidores vuelven a los medidores de entrada (consulte Medición de entrada).
-
Ganancia al 40 %, buena señal.
-
Ganancia al 40 %, señal de preclip.
-
Ganancia al 40 %, recorte de señal.
-
El verde muestra que su nivel de señal es bueno.
-
Ámbar muestra que su señal es de preclip, más alta y es probable que recorte la entrada
-
El rojo muestra que su señal se ha recortado, debe reducir la ganancia.
También puede controlar la ganancia del preamplificador de forma remota usando Focusrite Control 2.
Para ajustar la ganancia del preamplificador en Focusrite Control 2:
-
Haga clic en el dial virtual del canal que desea ajustar o use la tecla de tabulación para seleccionar el control de ganancia del preamplificador.
-
Mueva el ratón hacia arriba y hacia abajo o use las teclas de flecha para aumentar o disminuir la ganancia (en incrementos de ±1dB).
Las siguientes imágenes muestran la ganancia del preamplificador en ganancia mínima, media y máxima.
|
Sin ganancia de entrada |
50% de ganancia |
100% de ganancia |
Cuando no está moviendo el control de ganancia de entrada, la medición de entrada usa todo el Halo de ganancia. A medida que la señal entrante se hace más fuerte (por ejemplo, con una configuración de ganancia de entrada más alta), el Halo de ganancia se ilumina de verde a ámbar antes de que todo el Halo de ganancia parpadee en rojo para mostrarle que la entrada se ha recortado.
Este diagrama muestra los medidores en diferentes niveles para mostrar el nivel de la señal de entrada:
-
Sin señal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, recorte: reduzca la ganancia de entrada para evitar la distorsión y el recorte.
Sugerencia
Si su señal recorta todo el halo de ganancia se ilumina en rojo, esto garantiza que pueda ver el estado del clip desde cualquier ángulo en el panel frontal.

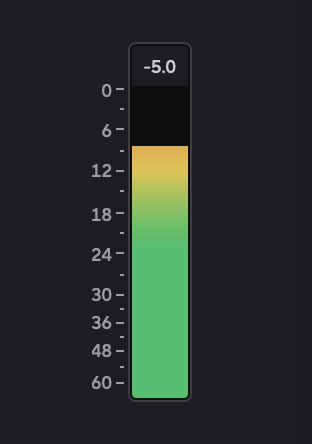

De la misma manera que los medidores de entrada en el panel frontal de su Scarlett 4i4, puede ver la señal entrante en los medidores en Focusrite Control 2 para establecer la ganancia de preamplificador correcta.
A medida que la señal se hace más fuerte, el medidor de Focusrite Control 2 parpadea de verde a ámbar (preclip).
El indicador sobre el medidor le muestra el nivel de Peak (en -dBFS), el nivel más alto en esta pista desde que comenzó a supervisar la entrada. Cuando pasa el cursor sobre el medidor de nivel de Peak, puede hacer clic para el valor.
Sugerencia
Cuando esté grabando, es una buena idea apuntar a un nivel de Peak de -12 dBFS. Esto asegura que tenga suficiente techo dinámico cuando haya grabado todas sus pistas.
|
Esperando una señal de entrada. |
La señal de entrada ha alcanzado los -18 dB. |
Haga clic para el medidor de nivel máximo. |
Cuando sobrecarga el preamplificador, con demasiada señal de entrada o agregando demasiada ganancia, el medidor de nivel de Peak se ilumina en rojo. Pase el cursor sobre el medidor de nivel de Peak y haga clic para el valor.
|
La entrada se ha recortado. |
Haga clic para el medidor de nivel máximo después del recorte. |
El conector XLR de 3 pines AporteLos auriculares están al nivel del micrófono y están diseñados para que usted pueda conectar sus micrófonos.
Puede controlar el nivel de su micrófono usando el control de ganancia de entrada correspondiente en el panel frontal. La alimentación fantasma de 48V también está disponible si está utilizando un micrófono de condensador, puede habilitar la alimentación fantasma con el botón de 48V del panel frontal.
Puede habilitar la alimentación fantasma de 48V por canal.
Muchos controles del panel frontal de su Scarlett 4i4 se comparten entre las entradas del preamplificador. El botón Seleccionar mueve los controles del preamplificador a diferentes entradas.
Siempre se selecciona al menos un preamplificador, para cambiar a qué preamplificador(es) afectan los controles, pulse el botón Seleccionar . Cuando haga esto, el número del preamplificador recién seleccionado se ilumina en verde y las luces de configuración del preamplificador cambian para coincidir con el nuevo preamplificador.
Cuando enciende el Scarlett 4i4 el último preamplificador seleccionado antes de apagarlo seguirá siendo el preamplificador seleccionado.
La vinculación de preamplificadores le permite controlar dos preamplificadores simultáneamente usando un conjunto de controles de preamplificador. Puede hacer coincidir los controles de ganancia para dos preamplificadores y habilitar otros controles de preamplificador. Esto es útil para la grabación en estéreo, por ejemplo, un par de micrófonos, un sintetizador estéreo o un teclado.
Para vincular preamplificadores:
Cuando haya establecido la vinculación de preamplificadores:
-
Ambos números de preamplificador se iluminarán en verde y los Halos de ganancia se iluminarán temporalmente a su nivel de preamplificador.
-
El nivel de ganancia del preamplificador se establecerá en el valor más bajo del par recién enlazado.
-
Los ajustes del preamplificador se heredan del preamplificador actualmente seleccionado, p. ej. se selecciona el preamplificador 1, por lo tanto, el preamplificador 2 hereda los ajustes Air, Safe e Inst del preamplificador 1.
-
Cambiar cualquier configuración de preamplificador cambia el estado de ambos preamplificadores.
-
Ajustar cualquiera de los controles de ganancia cambia el nivel de ganancia para ambos preamplificadores y se muestra en ambos Halos de ganancia.
-
48V se deshabilita para ambos preamplificadores.
Nota
Solo puede vincular preamplificadores adyacentes con el canal izquierdo configurado como canales de entrada impares, p. ej. puede vincular los canales de entrada 1 y 2, o 3 y 4, pero no 2 y 3.
También puedes vincular solo preamplificadores de micrófono, las entradas de línea de nivel fijo en la parte posterior de tu Scarlett 4i4 No tiene controles de preamplificador.
Para desvincular los preamplificadores, mantenga presionado el botón Seleccionar durante un segundo. Cuando se desvincula un par:
-
El primer preamplificador del par enlazado anteriormente se selecciona y se ilumina en verde.
-
Los niveles de ganancia y la configuración del preamplificador siguen siendo los mismos, pero ahora puede cambiarlos de forma independiente.

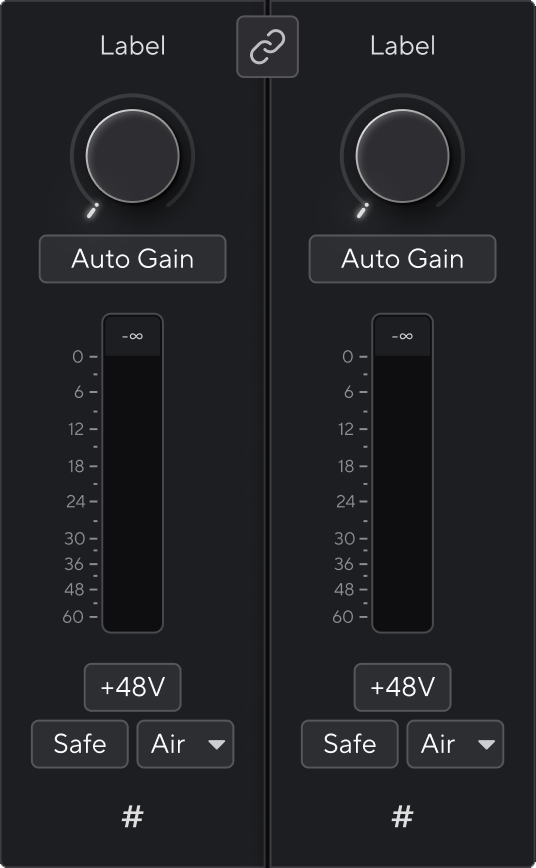

Para vincular preamplificadores desde :
Cuando vincula dos preamplificadores, el icono del enlace se vuelve verde
|
Dos canales desconectados. |
Canales vinculados con controles de preamplificadores fusionados. |
Para desvincular los preamplificadores de Focusrite Control 2 y controlarlos de nuevo de forma independiente haga clic en el icono de enlace verde
Cuando desvincula dos preamplificadores, el icono del enlace se vuelve negro/blanco
Cuando desvincula un preamplificador:
-
El primer preamplificador del par previamente vinculado queda seleccionado y se ilumina en verde.
-
Los niveles de ganancia y la configuración del preamplificador siguen siendo los mismos, pero ahora puedes cambiarlos de forma independiente.
48V, también conocido comúnmente como "alimentación fantasma", envía 48 voltios desde el conector XLR de su interfaz a los dispositivos que necesitan energía para funcionar. El uso más común es enviar energía a micrófonos de condensador, pero también puede necesitar 48V para preamplificadores de micrófono en línea, micrófonos dinámicos activos y cajas DI activas.
Para encender el botón de 48V:
-
Conecte su micrófono u otro dispositivo alimentado a una entrada XLR en su interfaz usando un cable XLR. No se envían 48V a las entradas del conector jack de 6,35 mm (1/4").
-
Use el botón Seleccionar para mover los controles a la entrada correcta.
-
Pulse el botón de 48V (o el botón del software correspondiente)
El icono del botón de 48V se ilumina en verde para mostrar que está habilitado.
Ahora se enviará una alimentación fantasma de 48V a la entrada XLR seleccionada y a cualquier dispositivo conectado a la entrada XLR.
Para habilitar el botón de 48V (alimentación fantasma) desde haga clic en el botón +48V . Esto es lo mismo que presionar el botón 48V en el hardware.
|
Apagado fantasma |
Encendido fantasma |
Importante
Si envía accidentalmente alimentación fantasma de 48V a la entrada incorrecta, la mayoría de los micrófonos modernos de otros tipos, por ejemplo, dinámicos o de cinta, no se dañarán, pero algunos micrófonos más antiguos pueden dañarse. Si no está seguro, consulte la guía del usuario de su micrófono para asegurarse de que sea seguro usarlo con alimentación fantasma de 48V.
Inst , o instrumental, cambia el nivel de impedancia y de entrada de las tomas jack de 6,35 mm (1/4") en su Scarlett para que las entradas suenen lo mejor para un instrumento o para una fuente de nivel de línea. Listamos los valores de impedancia de entrada en la sección Especificaciones . Si no enciende Inst y conecta una guitarra eléctrica, el sonido resultante puede ser silencioso y tranquilo en comparación con la opción Inst habilitada.
El botón Inst (Instrumento) solo afecta a la entrada de línea de 6,35 mm (1/4") del canal seleccionado. Cambia de una entrada adecuada para dispositivos de nivel de línea a una entrada más adecuada para dispositivos de nivel de instrumento.
Para habilitar o deshabilitar el modo de instrumento para la entrada del conector jack de 6,35 mm (1/4"), pulse el botón Inst una vez. El verde muestra que Inst está habilitado y el blanco muestra que Inst está deshabilitado. Cuando habilita Inst y conecta un conector jack a Scarlett, la ganancia mínima para la entrada cambia a +7dB.
Nota
Cuando la luz de Inst es blanca, la entrada del conector jack de 6,35 mm está a nivel de línea.
Cuando Inst está habilitado (verde), puede conectar dispositivos de nivel de instrumento a las entradas de 1/4" como, entre otros:
-
guitarras eléctricas o electroacústicas directamente ya través de pedales de efectos.
-
bajos eléctricos
-
instrumentos acústicos con pastillas como violines, contrabajos, etc.
Cuando Inst está deshabilitado (blanco), puede conectar dispositivos de nivel de línea a las entradas de 6,35 mm (1/4") como, entre otros:
-
sintetizadores
-
teclados
-
cajas de ritmos
-
preamplificadores de micrófono externos
Nota
Las entradas XLR y jack de 6,35 mm (1/4") 1 y 2 en el panel frontal de su Scarlett 4i4 tienen prioridad sobre las entradas de micrófono/línea correspondientes en el panel posterior.
Si no tiene señal de algo conectado a las entradas traseras 1 y 2, verifique si tiene algo conectado a las entradas frontales 1 y 2.
Si activa 48 V para las entradas 1 o 2 y luego conecta un conector de 6,35 mm (1/4”) a la entrada de nivel de línea o de instrumento en el panel frontal, Scarlett 4i4 desactiva automáticamente 48 V para la entrada de micrófono trasero correspondiente.
Para cambiar entre instrumento y línea desde Focusrite Control 2 haga clic en el icono correspondiente y puede usar el mensaje desplegable para cambiar entre cada configuración.
|
Línea |
Instrumento |
Nota
Cuando cambia entre Inst y Line, la ganancia permanece en el último nivel que configuró.
El control automático de ganancia le permite enviar una señal a su (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y deje que Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son los correctos, puede ajustar los controles de ganancia manualmente para afinar los niveles antes de grabar.
Para usar el control automático de ganancia:
-
Presione el botón Seleccionar para mover los controles de su preamplificador al preamplificador correcto.
-
Pulse el botón Auto blanco en su Scarlett, o el botón de software correspondiente.
El icono Auto se ilumina en verde durante diez segundos. El Halo de ganancia correspondiente se convierte en un temporizador de cuenta regresiva de diez segundos.
-
Hable o cante frente al micrófono, o toque su instrumento durante la cuenta regresiva del control automático de ganancia. Toque como lo haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Si el control automático de ganancia fue correcto, el halo de ganancia se iluminará en verde antes de que el valor de ganancia se muestre en el halo de ganancia por un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Si el control automático de ganancia, el halo de ganancia se ilumina en rojo. Consulte la sección: El halo de ganancia se volvió rojo para obtener más información.
Nota
ScarlettEl control automático de ganancia se asegura de que sus niveles estén configurados correctamente no solo usando la señal de entrada sino también teniendo en cuenta:
-
El ruido de fondo del preamplificador.
-
El silencio digital.
-
La diafonía entre canales.
-
El Golpes o golpes no deseados en sus micrófonos.
Para utilizar el control automático de ganancia en Focusrite Control 2:
-
Haga clic en el botón del control automático de ganancia en Focusrite Control 2.
-
Hable o cante frente al micrófono, o toque su instrumento durante la cuenta regresiva del control automático de ganancia. Toque como lo haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Se inicia el proceso del control automático de ganancia y el software de halo de ganancia se convierte en un temporizador de cuenta regresiva.

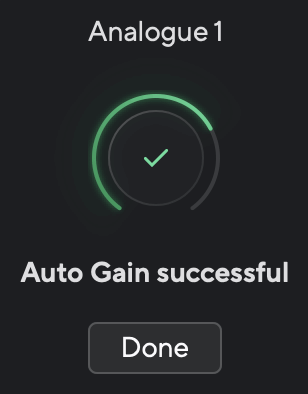

Si el control automático de ganancia fue correcto, el halo de ganancia se iluminará en verde antes de que el valor de ganancia se muestre en el halo de ganancia por un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Si la señal de entrada no es adecuada para el control automático de ganancia (por ejemplo, no hay señal), después de diez segundos, el control automático de ganancia se detiene y el halo de ganancia se ilumina en rojo durante un segundo. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
|
Halo de ganancia de hardware |
Focusrite Control 2 Ganancia automática fallida |
Antes de ejecutar el Control automático de ganancia nuevamente, asegúrese de que su entrada tenga algo conectado correctamente, si está usando un micrófono de condensador, el botón de 48V está encendido y está emitiendo sonido mientras se ejecuta el Control automático de ganancia.
El control automático de ganancia le permite enviar una señal a su (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y deje que Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son los correctos, puede ajustar los controles de ganancia manualmente para afinar los niveles antes de grabar.
El control automático de ganancia multicanal inicia el proceso del control automático de ganancia para todos los canales de preamplificación en su interfaz. Esto es particularmente útil para configurar niveles rápidamente para situaciones en las que está utilizando múltiples canales simultáneamente, por ejemplo:
-
Establezca niveles usted mismo si está tocando la guitarra y cantando al mismo tiempo.
-
Configuración de niveles para un batería cuando tiene varios micrófonos en el kit de batería.
-
Configuración de niveles para una banda grabando "en directo" juntos.
Para iniciar el proceso del control automático de ganancia multicanal:
-
Mantenga presionado el botón Auto durante dos segundos.
El icono Auto se funde entre apagado y verde durante diez segundos, y los halos de ganancia para todos los canales se convierten en temporizadores de cuenta regresiva de diez segundos.
-
Hable o cante frente al micrófono, o toque su instrumento durante la cuenta regresiva del control automático de ganancia. Toque como lo haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Si el control automático de ganancia fue correcto, los halos de ganancia se iluminan en verde antes de que el valor de ganancia se muestre en los halos de ganancia durante un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Nota
Para cancelar el control automático de ganancia, vuelva a presionar el botón del control automático de ganancia en cualquier momento durante el proceso. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
También puede ejecutar la ganancia automática multicanal desde Focusrite Control 2. Para hacer esto:
-
Abra Focusrite Control 2 y vaya a la pestaña de Entradas.
-
Haga clic en la flecha desplegable a la derecha del botón de Ganancia automática habitual.
-
Elija
Una vez que la ganancia automática ha terminado, Focusrite Control 2 muestra los canales que han sido configurados y sus nuevos niveles de ganancia:
La Ganancia automática multicanal puede fallar durante el proceso por uno, varios o todos los canales. Si esto sucede, verá uno de los dos mensajes:
En ambos casos, usted puede:
-
Hacer clic en
-
Hacer clic en Cerrar y ejecutar Ganancia automática para cualquier canal fallido.
-
Hacer clic en Cerrar y ajustar manualmente la Ganancia para cualquier canal fallido.
El botón Safe aplica la función antirrecortes / Clip Safe, que ajusta automáticamente la ganancia de su preamplificador si corre el riesgo de recorte.
El recorte ocurre cuando su ganancia se establece demasiado alta para el sonido que se está grabando y su entrada sobrecarga el preamplificador. Un síntoma de recorte es la distorsión del preamplificador, que a menudo es desagradable y puede arruinar una grabación. Clip Safe lo ayuda a evitar esto, por lo que si su entrada se acerca al recorte, la función antirrecortes / Clip Safe reduce la ganancia del preamplificador, por lo que no tendrá que volver a grabar su toma.
Nota
La función antirrecortes / Clip Safe solo está disponible hasta 96 kHz, no puede usarla con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz). El LED de seguridad se enciende en rojo para mostrar cuando no está disponible.
Para habilitar la función antirrecortes / Clip Safe:
-
Presione el botón Seleccionar para mover los controles de su preamplificador al preamplificador correcto.
-
Pulse el botón Safe en la interfaz o el botón del software correspondiente.
Cuando se habilita Safe, el icono Safe se ilumina en verde. El icono de Safe se ilumina en blanco cuando está deshabilitado y disponible.
Cuando tiene dos entradas seleccionadas usando Vínculo de preamplificación, Safe se aplica a ambos preamplificadores.
Sugerencia
Cuando habilita la función antirrecortes / Clip Safe, Scarlett vigila continuamente sus señales de entrada, hasta 96 000 veces por segundo, y mediante una combinación de ajuste de preamplificador analógico y DSP, la función antirrecortes / Clip Safe reduce significativamente el riesgo de recorte.
Air permite cambiar el sonido del preamplificador de Scarlett con dos modos diferentes; Air Presence de Air Presence y Harmonic Drive. Air afecta las entradas de micrófono, línea e instrumento.
El aire afecta las entradas de micrófono, línea e instrumento.
Para habilitar Air, seleccione su entrada, pulse el botón Air una vez para Air Presence, nuevamente para Air Presence y Harmonic Drive y nuevamente para apagar. El LED Air cambia de color para mostrar qué modo ha seleccionado:
|
Modo |
Descripción |
LED AIR |
Notas |
|---|---|---|---|
|
Apagado |
El preamplificador está limpio |
Blanco |
|
|
Air Presence |
Un circuito analógico aumenta la presencia de sus fuentes. |
Verde |
|
|
Air Presence y Harmonic Drive |
Añade armónicos, además del circuito de Air analógico. |
Ámbar |
Solo disponible hasta 96kHz |
Para habilitar AIR desde haga clic en el botón Air. Esto es lo mismo que pulsar el botón Air en el hardware de .
|
Air deshabilitado |
Air Presence seleccionado |
Air Presence y Drive seleccionados |
Cuando se hace clic en el botón Air de se activa el último modo Air seleccionado. Para cambiar el modo Air seleccionado (Presence o Presence y Drive), haga clic en la flecha para mostrar el menú desplegable.
|
Presencia aérea seleccionada |
Presencia aérea y conducción seleccionadas |
Nota
Air Presence & Drive solo está disponible hasta 96 kHz, no puede usarlo con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz).
El control de salida y el medidor de nivel de salida están relacionados con las señales que van a las salidas 1 y 2 en la parte posterior de su Scarlett 4i4, las salidas que conectaría con mayor frecuencia a los altavoces del monitor.
El control de salida establece el nivel en las salidas desde nada (totalmente en el sentido contrario a las agujas del reloj) hasta salida de escala completa (totalmente en el sentido de las agujas del reloj).
El medidor de nivel de salida alrededor del control de nivel de salida es un medidor de fundido previo (no se ve afectado por la posición del control) que le muestra el nivel de la señal que proviene de su ordenador.
En el lado derecho de Focusrite Control 2 la sección Salida es una representación visual de los medidores de control de Salida y nivel.
El dial en Focusrite Control 2 es una representación por software del control Salida en el panel frontal de su Scarlett 4i4. Cuando cambia el control sobre el hardware, las actualizaciones de software, al mover el control en el panel frontal, el dial en Focusrite Control 2 se actualiza.
La sección Salida te permite controlar la función Alt, o el interruptor de altavoz. Haga clic en
Para obtener más información, consulte Interruptor de altavoz (Alt).
Los medidores de nivel de salida reflejan los medidores del panel frontal que son medidores de pre-fade (no se ven afectados por la posición del control de salida) que le muestran el nivel de señal procedente de su ordenador que van a las Salidas 1 y 2 (o 3 y 4 si habilita Alt).
La salida de auriculares es un conector jack TRS de 6,35 mm (¼”). Muchos auriculares tienen un conector jack TRS de 3,5 mm, para conectarlos a su Scarlett 4i4 debe utilizar un adaptador TRS de 6,35 mm a 3,5 mm.
El control sobre la salida de auriculares controla el nivel que va a sus auriculares.
Algunos auriculares de mayor impedancia pueden resultar silenciosos al usarlos con un Scarlett 4i4, recomendamos utilizar auriculares con una impedancia de hasta 300 Ω.
Nota
Algunos auriculares y adaptadores con conectores jack pueden tener conectores jack TS o TRRS, por ejemplo, si tienen un micrófono o un control de volumen integrado en el cable. Es poco probable que estos auriculares funcionen correctamente. Si tiene problemas, use auriculares y un adaptador jack con conectores jack TRS.
A la salida de auriculares se le puede asignar una combinación de entradas de hardware (monitoreo directo) y canales de reproducción de software.
Para obtener más información sobre cómo crear una mezcla para su salida de auriculares, consulte Mezclador.
La salida de auriculares de Scarlett 4i4 es independiente de las salidas de línea 1/2 y 3/4, lo que le proporciona una mezcla de auriculares completamente independiente.
Esta sección cubre todas las características de su Scarlett 4i4 panel posterior, qué hacen, cómo puede usarlos y cómo funcionan en Focusrite Control 2.
Puerto USB
El puerto USB de Tipo C etiquetado como USB es para conectar Scarlett a su ordenador.
La conexión a su ordenador proporcionará alimentación al USB, comunicación de audio bidireccional y una conexión a Focusrite Control 2.
Puerto de 5V CC
Scarlett 4i4 consume una gran cantidad de energía. En algunas situaciones de alta potencia, como reproducir auriculares a un volumen alto, es posible que los puertos USB de algunos ordenadores no puedan proporcionar suficiente potencia y su Scarlett 4i4 puede desconectarse o el icono USB parpadear en rojo.
Si experimenta este comportamiento, le recomendamos que utilice una fuente de alimentación principal para alimentar su Scarlett a través del puerto de 5V CC.
El icono USB parpadeará en rojo
Si el icono USB parpadea en rojo, significa que su Scarlett 4i4 no está recibiendo suficiente energía.
Para resolver este problema:
-
Desconecte ambos cables USB. En este orden: conecte la fuente de alimentación al puerto USB Power y luego conecte el cable USB al puerto USB de Scarlett.
-
Asegúrese de estar utilizando la fuente de alimentación USB original.
-
Pruebe un puerto USB diferente de su ordenador, asegúrese de conectarse directamente a él y no a través de un concentrador USB.
Los puertos de entrada y salida MIDI de Scarlett 4i4 le permiten usar Scarlett como una interfaz USB MIDI. MIDI IN recibe señales MIDI de teclados o controladores; MIDI OUT envía información MIDI a sintetizadores, cajas de ritmos o equipos controlados por MIDI.
Importante
Cuando reciba su por primera vez, MIDI está deshabilitado porque está en modo Easy Start. Para habilitar MIDI, instale y abra .
El MIDI IO no requiere ninguna configuración para usar su como una interfaz USB MIDI, sin embargo, para usar MIDI debe instalar y abrir . Los puertos MIDI de aparecen en su software compatible con MIDI para que pueda enviar o recibir datos MIDI entre su ordenador y el hardware MIDI a través de los puertos MIDI DIN de 5 pines de Scarlett.
Nota
El puerto de salida MIDI de su Scarlett 4i4 no puede funcionar como un puerto MIDI Thru.
Las salidas L y R son salidas de nivel de línea para conectar su a un amplificador o monitores activos. Las salidas son salidas de conector jack TRS balanceadas de 1/4 ", puede usarlas con cables de conector jack TRS no balanceados o TS no balanceados.
El dial de salida del panel frontal de su Scarlett 4i4 controla el nivel enviado a las salidas L y R.
Nota
Es posible utilizar conexiones desequilibradas, como jacks TS de 6.35 mm o jack a cables RCA, pero no lo recomendaríamos. Usar conexiones desequilibradas puede significar que escucha interferencias a través de sus monitores.
Si escuchas un estático, crackling o cualquier otro ruido en tus monitores, incluso cuando los sonidos no sonan, asegúrate de usar conexiones equilibradas donde puedas.
Las salidas de línea tienen características eléctricas idénticas a las salidas 1 a 2 de la línea Monitor, pero no están controladas por el control de salida.
Puede configurar las señales disponibles en estas salidas usando Focusrite Control 2 y usar las salidas para controlar altavoces adicionales en un sistema de monitoreo multicanal, como un altavoz de graves o para enviar señales a equipos de efectos externos.
