Focusrite Control El software permite mezclar y enrutar de forma flexible todas las señales de audio a las salidas de audio físicas, así como controlar los niveles de monitorización de salida. La selección de frecuencia de muestreo y las opciones de sincronización digital también están disponibles en Focusrite Control.

Nota

Focusrite Control es una aplicación para muchas interfaces de Focusrite. Cuando conectas una interfaz a tu computadora y abres Focusrite Control, el modelo de interfaz se detecta automáticamente y el software se configura para adaptarse a las entradas y salidas, y otras funciones, disponibles en el hardware.

Para abrir Focusrite Control:

Instalación Focusrite Control en tu computadora coloca el Focusrite Control icono en el dock o el escritorio. Haga clic en el icono para iniciar Focusrite Control.

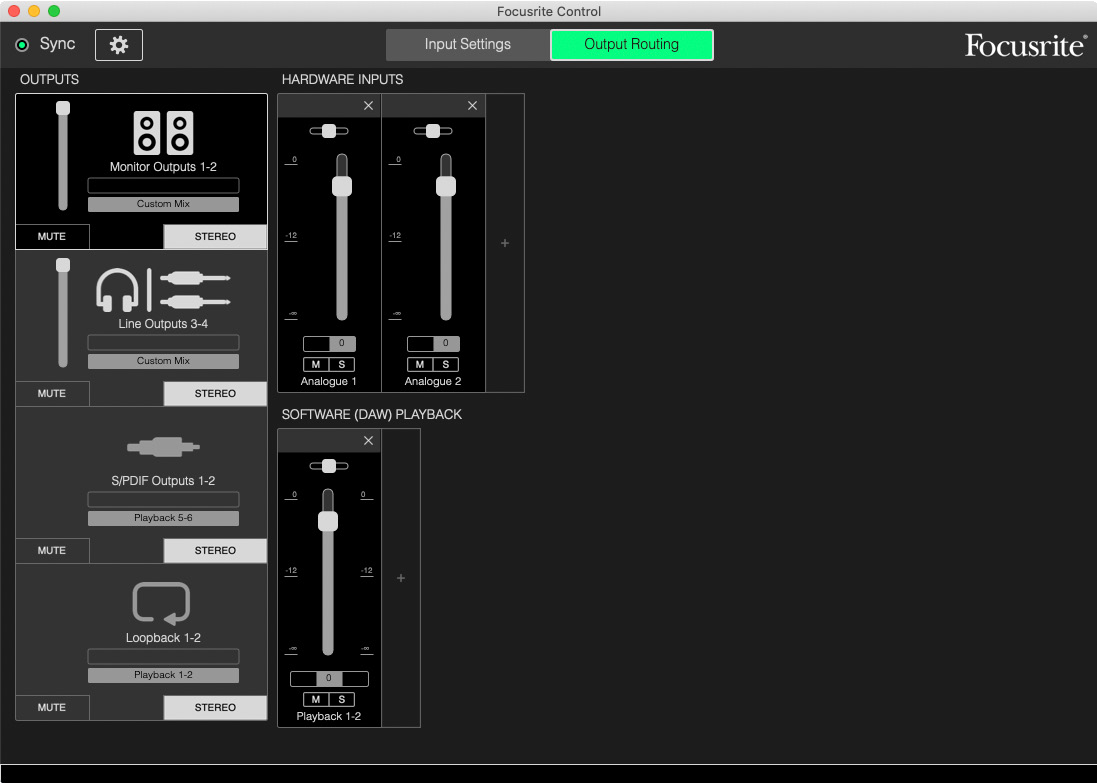

Suponiendo que su interfaz Scarlett esté conectada a su computadora con el cable USB, Focusrite Control Aparece como se muestra a continuación (se muestra la versión Mac).

Por favor consulte la Focusrite Control Guía del usuario para obtener más detalles. Está disponible en:

focusrite.com/downloads

Tablas de listado de canales

Las entradas y salidas del 18i20 aparecerán en Focusrite Control con diferentes números de canal según la frecuencia de muestreo que se utilice. Los números de canal también variarán cuando se utilicen los puertos ADAT ópticos, según el modo de E/S digital que se seleccione (consulte Modos de E/S digital a continuación).

Modos de E/S digitales

El Scarlett 18i20 3rd Gen admite tres modos de E/S digital: se seleccionan desde el panel Configuración del dispositivo de Focusrite Control. Los modos determinan cómo se asignan las entradas y salidas de audio a los puertos ópticos (ADAT) y a las entradas y salidas coaxiales S/PDIF (RCA).

Modo 1: coaxial (RCA) S/PDIF

Este es el modo predeterminado de fábrica y su Scarlett 18i20 3rd Gen Adoptará estas asignaciones de forma predeterminada. Utilice este modo si necesita una entrada de audio S/PDIF coaxial o si desea utilizar una señal S/PDIF coaxial como fuente de reloj.

Puerto digital		Frecuencia de muestreo (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	Entrada S/PDIF	S/PDIF	S/PDIF	S/PDIF
	ÓPTICA EN 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EN 2	x	x	x
Salidas	SALIDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SALIDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SALIDA ÓPTICA 2	ADAT 1-8	ADAT 1-4	x

Modo 2: S/PDIF óptico

Seleccione este modo cuando trabaje con una frecuencia de muestreo de 44,1/48 o 88,2/96 kHz y necesite enviar o recibir una señal S/PDIF a través de un puerto óptico. Utilice también este modo si desea utilizar una fuente de reloj enviada como una señal S/PDIF óptica.

Puerto digital		Frecuencia de muestreo (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	Entrada S/PDIF	x	x	x
	ÓPTICA EN 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EN 2	S/PDIF	S/PDIF	x
Salidas	SALIDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SALIDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SALIDA ÓPTICA 2	S/PDIF	S/PDIF	x

Modo 3: ADAT dual

Seleccione este modo cuando necesite más de cuatro canales de entrada y/o salida ADAT cuando trabaje en

Frecuencia de muestreo de 88,2/96 kHz.

Puerto digital		Frecuencia de muestreo (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	Entrada S/PDIF	x	x	x
	ÓPTICA EN 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EN 2	x	ADAT 5-8	x
Salidas	SALIDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SALIDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SALIDA ÓPTICA 2	ADAT 1-8	ADAT 5-8	x

Las tablas que aparecen a continuación muestran cómo aparecen las entradas y salidas del 18i20 en Focusrite Control para cada uno de los tres modos de E/S ópticas, en cada uno de los tres pares de frecuencias de muestreo. Tenga en cuenta que el primer dígito de las entradas relacionadas con los canales ADAT se refiere al puerto en uso: por lo tanto, “ADAT 1.1” a “ADAT 1.4” son los canales ADAT 1 a 4 en el puerto derecho de cada par, mientras que “ADAT 2.1” a “ADAT 2.4” son los canales ADAT 5 a 8 en el puerto izquierdo de cada par.

A frecuencias de muestreo de 44,1 kHz y 48 kHz:

A frecuencias de muestreo de 88,2 kHz y 96 kHz:

ENTRADAS	MODO DE E/S DIGITAL
	S/PDIF coaxial	S/PDIF ÓPTICO	ADAT DOBLE
Entrada 1	Entrada 1	Entrada 1	Entrada 1
Entrada 2	Entrada 2	Entrada 2	Entrada 2
Entrada 3	Entrada 3	Entrada 3	Entrada 3
Entrada 4	Entrada 4	Entrada 4	Entrada 4
Entrada 5	Entrada 5	Entrada 5	Entrada 5
Entrada 6	Entrada 6	Entrada 6	Entrada 6
Entrada 7	Entrada 7	Entrada 7	Entrada 7
Entrada 8	Entrada 8	Entrada 8	Entrada 8
Bucle 1	Bucle 1	Bucle 1	Bucle 1
Bucle 2	Bucle 2	Bucle 2	Bucle 2
Digital en 1	S/PDIF1 (a través del conector coaxial)	S/PDIF1 (a través del puerto óptico)	ADAT 1.1
Digital en 2	S/PDIF2 (a través del conector coaxial)	S/PDIF2 (a través del puerto óptico)	ADAT 1.2
Digital en 3	ADAT 1.1	ADAT 1.1	ADAT 1.3
Digital en 4	ADAT 1.2	ADAT 1.2	ADAT 1.4
Digital en 5	ADAT 1.3	ADAT 1.3	ADAT 2.1
Digital en 6	ADAT 1.4	ADAT 1.4	ADAT 2.2
Digital en 7	x	x	ADAT 2.3
Digital en 8	x	x	ADAT 2.4

SALIDAS	MODO DE E/S DIGITAL
	S/PDIF coaxial	S/PDIF ÓPTICO	ADAT DOBLE	PREAJUSTE DE SALIDA ADAT DUAL*
Salida 1	Salida 1	Salida 1	Salida 1	Salida 1
Salida 2	Salida 2	Salida 2	Salida 2	Salida 2
Salida 3	Salida 3	Salida 3	Salida 3	Salida 3
Salida 4	Salida 4	Salida 4	Salida 4	Salida 4
Salida 5	Salida 5	Salida 5	Salida 5	Salida 5
Salida 6	Salida 6	Salida 6	Salida 6	Salida 6
Salida 7	Salida 7	Salida 7	Salida 7	Salida 7
Salida 8	Salida 8	Salida 8	Salida 8	Salida 8
Salida 9	Salida 9	Salida 9	Salida 9	Salida 9
Salida 10	Salida 10	Salida 10	Salida 10	Salida 10
Salida 11	S/PDIF1 (a través del conector coaxial)	S/PDIF1 (a través de conector coaxial y puerto óptico)	S/PDIF1 (a través del conector coaxial)	ADAT 1.1
Salida 12	S/PDIF2 (a través del conector coaxial)	S/PDIF 2 (a través de conector coaxial y puerto óptico)	S/PDIF2 (a través del conector coaxial)	ADAT 1.2
Salida 13	ADAT 1.1	ADAT 1.1	ADAT 1.1	ADAT 1.3
Salida 14	ADAT 1.2	ADAT 1.2	ADAT 1.2	ADAT 1.4
Salida 15	ADAT 1.3	ADAT 1.3	ADAT 1.3	ADAT 2.1
Salida 16	ADAT 1.4	ADAT 1.4	ADAT 1.4	ADAT 2.2
Salida 17	x	x	ADAT 2.1	ADAT 2.3
Salida 18	x	x	ADAT 2.2	ADAT 2.4
Salida 19	x	x	x	x
Salida 20	x	x	x	x

*Para obtener ocho canales de salida ADAT, seleccione el ajuste preestablecido SALIDA ADAT DUAL de Focusrite Control.

A frecuencias de muestreo de 176,4 kHz y 192 kHz:
