Entradas 1 y 2: conectores de entrada "combo": aquí se conectan micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Los conectores combo aceptan conectores XLR y de ¼" (6,35 mm). Los micrófonos se conectan mediante conectores XLR: los instrumentos y las señales de nivel de línea se deben conectar mediante conectores jack de ¼" (6,35 mm) de tipo TS o TRS. La ganancia del preamplificador es apropiada para micrófonos cuando se inserta un conector XLR y para señales de nivel más alto cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión; si se habilita la alimentación fantasma, puede dañar su equipo.
-
GANANCIA 1 y GANANCIA 2 – ajusta la ganancia del preamplificador para las señales en las entradas 1 y 2 respectivamente. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca de recortarse y, finalmente, se vuelve rojo a 0 dBFS (recorte digital).
-
48 V – interruptor de alimentación fantasma para entradas de micrófono: habilita la alimentación fantasma de 48 V en los contactos XLR de ambos conectores Combo.
-
INST – Interruptores de nivel de línea/instrumento para cada entrada, que modifican la ganancia y la impedancia de entrada para adaptarse a las señales de nivel de línea o de instrumento. "INST" se ilumina en rojo cuando se selecciona el modo de instrumento. También puedes habilitar INST desde Focusrite Control.
-
AIRE – dos interruptores que habilitan el modo AIR para cada entrada. AIR modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono ISA de Focusrite basados en transformadores clásicos. "AIR" se ilumina en amarillo cuando se selecciona el modo. Tenga en cuenta que AIR también se puede seleccionar desde Focusrite Control.
-
MONITOR – control de nivel de salida del monitor principal: establece el nivel de salida en las salidas principales (panel trasero) IZQUIERDA y BIEN.
-
LED USB: un LED verde se ilumina cuando Scarlett está conectado y es reconocido por su computadora.
-
MONITOR DIRECTO – este interruptor dirige las entradas directamente a las salidas con tres configuraciones diferentes: OFF, MONO y STEREO. Cuando se configura en OFF, la monitorización de las fuentes de entrada se realiza a través de la DAW; en MONO o STEREO, la monitorización se realiza directamente desde las entradas del preamplificador, por lo que no hay latencia. Los símbolos o se iluminan en verde para indicar la selección de los modos mono y estéreo, respectivamente. Cuando Direct Monitor está activado, la señal se combina con la reproducción del software.
-
Nivel de auriculares: ajusta el nivel de salida en la salida de auriculares estéreo del panel frontal.
-
Toma de auriculares: conector de salida TRS de ¼”. Si sus auriculares tienen un conector TRS de ¼”, conéctelos directamente; si tienen un “miniconector” TRS de 3,5 mm, utilice un adaptador de conector TRS de ¼” a 3,5 mm. Tenga en cuenta que los auriculares equipados con conectores TRRS de 4 polos no funcionarán correctamente.
-

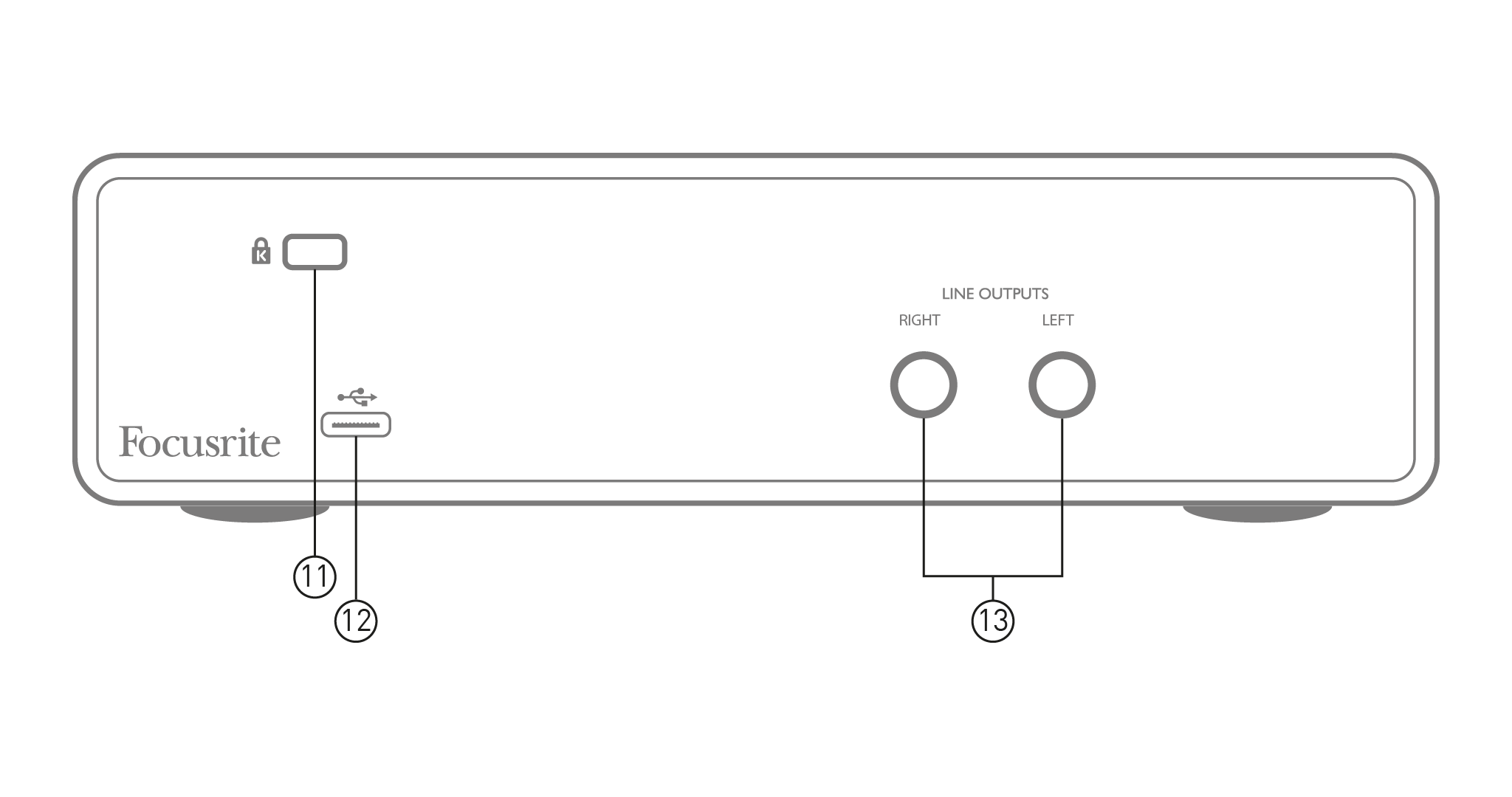

K (Cerradura de seguridad Kensington): proteja su Scarlett 2i2 3rd Gen a una estructura adecuada si así se desea.
-
USB Puerto 2.0 – Conector tipo C; conéctelo a su computadora con el cable suministrado.
-
SALIDAS DE LINEA: IZQUIERDA y BIEN – 2 conectores jack TRS de ¼” (6,35 mm); nivel de salida de +10 dBu (variable), balanceado electrónicamente. Se pueden utilizar conectores jack TRS (conexión balanceada) o TS (conexión no balanceada) de ¼”.
