4i4 características de hardware

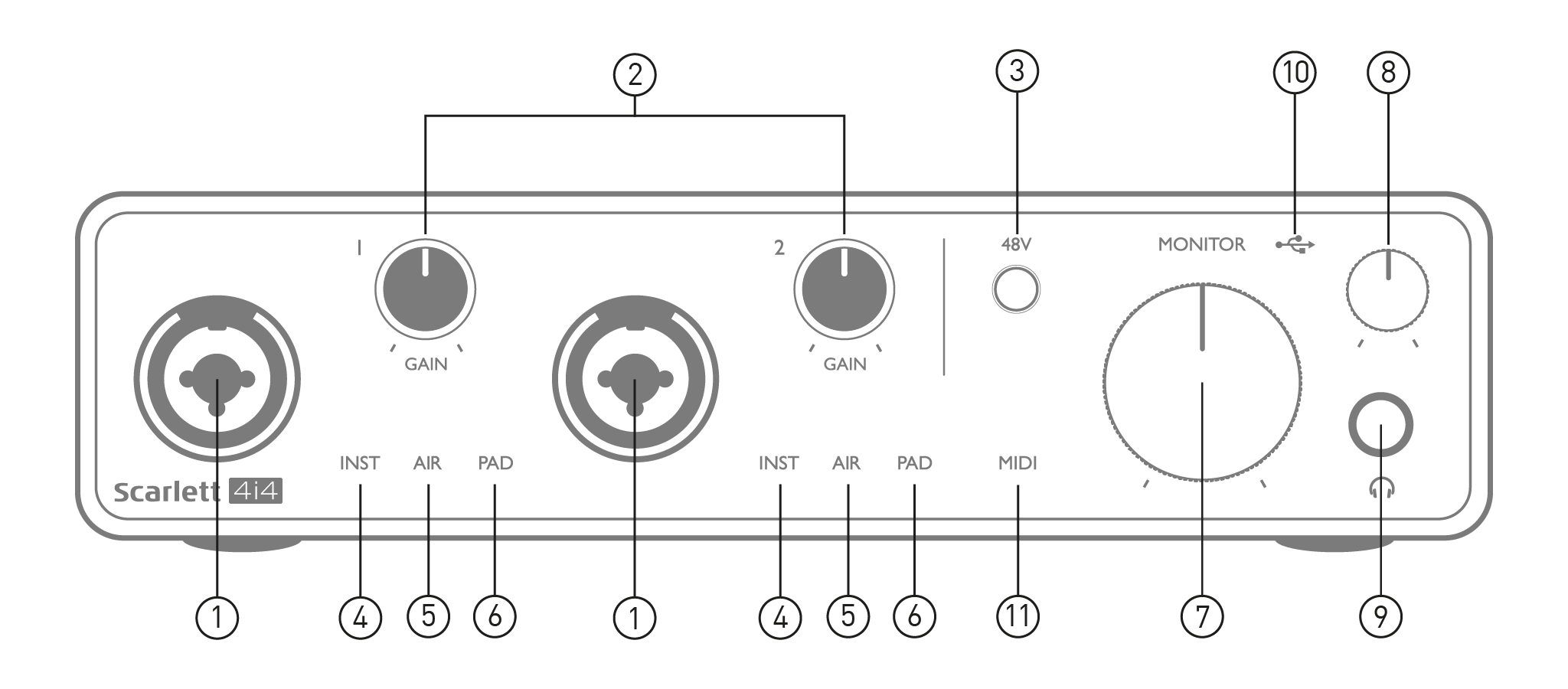

Entradas 1 y 2: tomas de entrada combinadas. Conecte aquí micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Las tomas combinadas aceptan conectores XLR y jack de 6,35 mm (¼"). Los micrófonos se conectan mediante conectores XLR; los instrumentos y las señales de nivel de línea deben conectarse mediante conectores jack de 6,35 mm (¼") de tipo TS o TRS. La ganancia del preamplificador es adecuada para micrófonos cuando se inserta un conector XLR, y para señales de mayor nivel cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión. Si la alimentación fantasma está activada, podría dañar su equipo.

GANANCIA 1 y GANANCIA 2 – Ajuste la ganancia del preamplificador para las señales en las entradas 1 y 2, respectivamente. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca de la saturación y rojo a 0 dBFS (saturación digital).

48V – Interruptor de alimentación fantasma para entradas de micrófono: habilita la alimentación fantasma de 48 V en los contactos XLR de ambos conectores Combo.

INST Dos LED rojos se iluminan al seleccionar el modo Instrumento para las entradas 1 o 2 en Focusrite Control; la ganancia se ajusta según las señales del instrumento. Cuando INST está desactivado, la entrada jack de ¼” está configurada para aceptar una señal de nivel de línea, por ejemplo, de un teclado, un módulo de sintetizador o una unidad de efectos.

AIRE – Dos LED amarillos indican la selección del modo AIR para las entradas 1 y 2. El modo AIR, habilitado en Focusrite Control, modifica la respuesta de frecuencia de la etapa de entrada para emular los preamplificadores de micrófono Focusrite ISA clásicos basados en transformadores.

ALMOHADILLA – dos LED verdes; se iluminan cuando se selecciona PAD desde Focusrite Control para las entradas 1 o

2. PAD reduce el nivel de señal que llega a tu DAW en 10 dB; úsalo cuando la fuente de entrada tenga un nivel particularmente alto.

MONITOR – Control de volumen del monitor principal, ajusta el nivel solo en las salidas 1 y 2 del panel trasero.

Nivel de auriculares: ajusta el nivel de salida en la salida de auriculares estéreo del panel frontal.

Salida de auriculares: conector de salida TRS de ¼” – conecte aquí sus auriculares estéreo.

LED USB: un LED verde se ilumina cuando la Scarlett está conectada y reconocida por su ordenador.

MIDI LED: se ilumina cuando se reciben datos MIDI en el Entrada MIDI puerto.

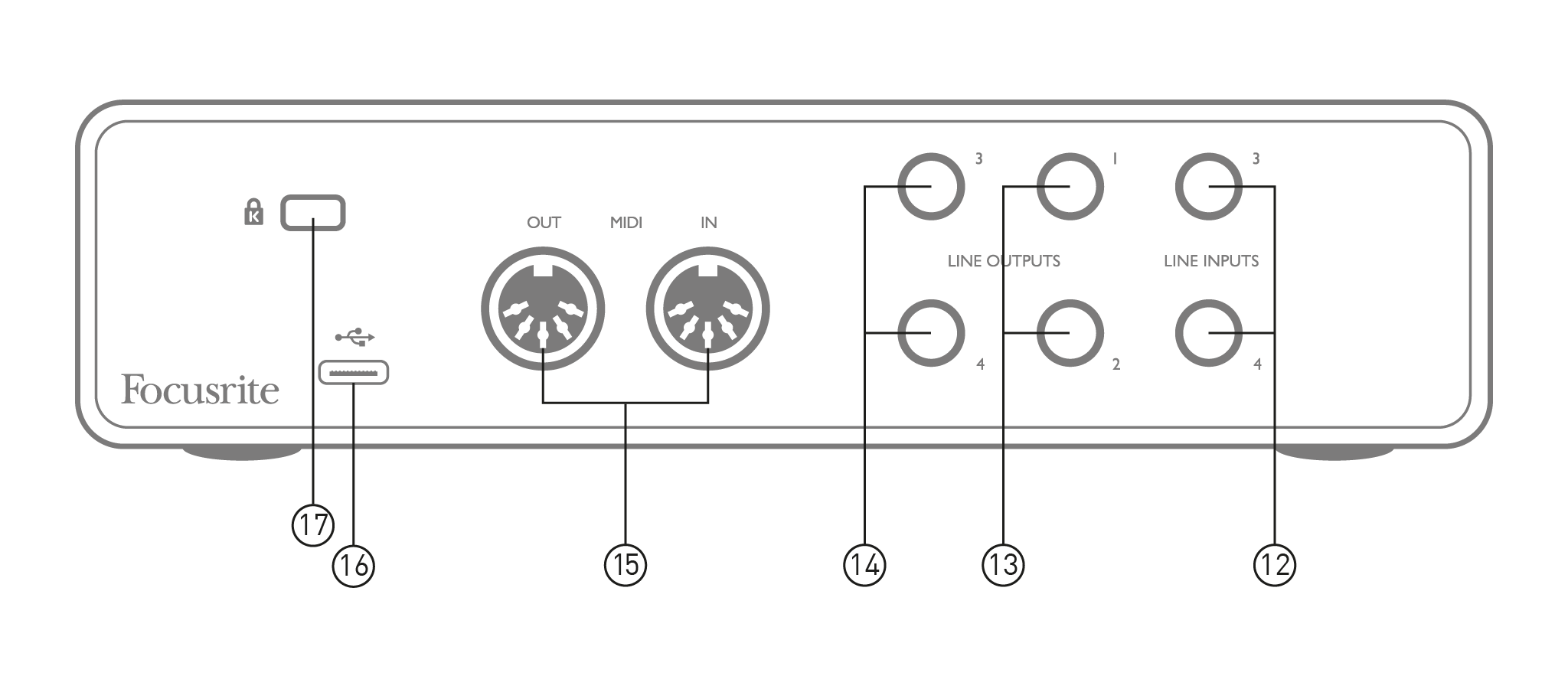

ENTRADAS DE LÍNEA 3 y 4 – 2 conectores TRS de ¼”; estas son entradas balanceadas para usar con fuentes de nivel de línea adicionales, por ejemplo, de un teclado, un módulo de sintetizador o una unidad de efectos.

SALIDAS DE LÍNEA 1 y 2 - 2 tomas jack TRS de ¼” (6,35 mm), balanceadas electrónicamente. El nivel de estas salidas se ajusta mediante el panel frontal. MONITOR Control, el nivel máximo de salida es de +10 dBu. Se pueden usar conectores jack de ¼” TRS (conexión balanceada) o TS (conexión no balanceada).

SALIDAS DE LÍNEA 3 y 4 - Dos tomas jack TRS de ¼” (6,35 mm), balanceadas electrónicamente. El nivel de estas salidas se puede ajustar desde Focusrite Control; el nivel máximo de salida es de +10 dBu. Se pueden usar conectores jack TRS de ¼” (conexión balanceada) o TS (conexión no balanceada).

ENTRADA MIDI y SALIDA MIDI – conectores DIN estándar de 5 pines para la conexión de equipos MIDI externos, como teclados o módulos de sonido. Scarlett 4i4 3rd Gen Proporciona una interfaz MIDI conveniente con su DAW, haciendo innecesaria una tarjeta MIDI de computadora.

USB Puerto 2.0 – Conector tipo C; conéctelo a su computadora con el cable suministrado.

K (Cerradura de seguridad Kensington): proteja su Scarlett 4i4 3rd Gen a una estructura adecuada si así se desea.
