Introducción a la Clarett⁺ OctoPre

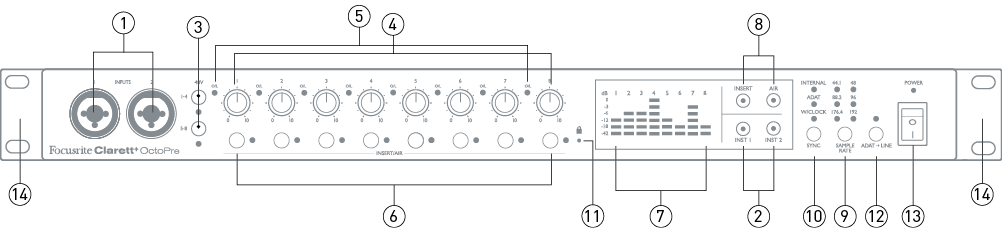

ENTRADAS 1 & 2 – Conectores combinados XLR: conecta micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea mediante conectores XLR o de ¼”, según corresponda. Se pueden usar conectores TRS (balanceados) o TS (no balanceados) para instrumentos o señales de nivel de línea.

INST 1 & INST 2 Dos interruptores permiten configurar las entradas 1 y 2 en modo «Instrumento». Al seleccionar INST, se modifican el rango de ganancia y la impedancia de entrada (en relación con LINE), y la entrada se vuelve asimétrica. Esto la optimiza para la conexión directa de instrumentos mediante un conector jack de 2 polos (TS). Cuando INST está desactivado, las entradas son aptas para la conexión de señales de nivel de línea. Estas señales pueden conectarse de forma asimétrica mediante un conector jack de 3 polos (TRS) o asimétrica mediante un conector jack de 2 polos (TS). Cada interruptor cuenta con un LED rojo para confirmar la selección.

48V Dos interruptores activan la alimentación fantasma de 48 V en los contactos XLR de los conectores Combo para las entradas de micrófono 1-4 y 5-8, respectivamente. (Tenga en cuenta que las entradas 3 a 8 se encuentran en el panel posterior). Cada interruptor cuenta con un LED rojo que indica cuándo está activada la alimentación fantasma. Tenga en cuenta que no todos los micrófonos requieren alimentación fantasma. Si no está seguro de si su micrófono la necesita para funcionar, consulte la documentación del micrófono.

Ganar 1 a 8 – Ocho controles giratorios: ajustan la ganancia de entrada para las señales en las entradas 1 a 8 respectivamente.

O/L Cada canal de entrada tiene un LED rojo de sobrecarga que se ilumina cuando el nivel de la señal alcanza los +19,5 dBu. Ajuste siempre el nivel para que el LED no se ilumine y así evitar la saturación de la señal.

INSERTAR/AIRE – Un interruptor por canal, que habilita el punto de inserción del panel trasero para el canal o la función AIR del canal, según la configuración de los interruptores principales INSERT y AIR [8]. Cada interruptor tiene un LED asociado, que se ilumina en verde cuando se selecciona INSERT o en amarillo cuando se selecciona AIR.

Medidores: ocho medidores LED de 6 segmentos que muestran los niveles de señal de las ocho señales de entrada analógicas. Los medidores de entrada muestran el nivel de señal después de la etapa de ganancia de entrada. Los LED se iluminan en -42, -18 y -12 dBFS (verde), -6 y -3 dBFS (amarillo) y 0 dBFS (rojo). Evite siempre 0 dBFS, ya que esto indica saturación digital.

INSERTAR y AIRE interruptores principales de función: dos interruptores con LED internos (INSERT = verde, AIR = amarillo) que determinan la función de los interruptores INSERT/AIR por canal [6].

FRECUENCIA DE MUESTREO – Un interruptor que permite alternar entre las seis configuraciones de frecuencia de muestreo. La frecuencia actual se muestra mediante un LED verde. El OctoPre almacena la frecuencia de muestreo en uso, por lo que se conserva incluso después de apagar y encender el dispositivo.

SINCRONIZACIÓN – Un interruptor que permite alternar entre tres fuentes de sincronización digital disponibles (interna, ADAT o reloj de palabra). La fuente actual se muestra mediante uno de los LED rojos adyacentes. El OctoPre almacena la fuente de sincronización en uso, de modo que se conserva incluso después de apagar y encender el dispositivo.

(Bloqueado) – un LED verde que confirma la sincronización del reloj, ya sea al Clarett⁺ OctoPrereloj interno o a una entrada digital externa.

ADAT > LÍNEA – Cuando está desactivado, los canales de entrada del 1 al 8 alimentan ambos paneles traseros. SALIDA DE LÍNEA conector (analógico) y los puertos de salida ADAT (digital). Cuando el modo ADAT>LINE está habilitado, las señales presentes en los puertos de entrada ADAT se envían al OctoPre. SALIDA DE LÍNEA Conector. Permite añadir 8 canales de salida analógica a su sistema. El LED rojo confirma que este modo está activado. En este modo, las entradas analógicas (canales 1 a 8) permanecen conectadas a las salidas digitales ADAT. El modo seleccionado se guarda en la memoria, por lo que se conserva al apagar la unidad.

FUERZA – Interruptor de alimentación de CA y LED.

Orejas de rack para montaje del Clarett⁺ OctoPre en un rack de equipo estándar de 19”.

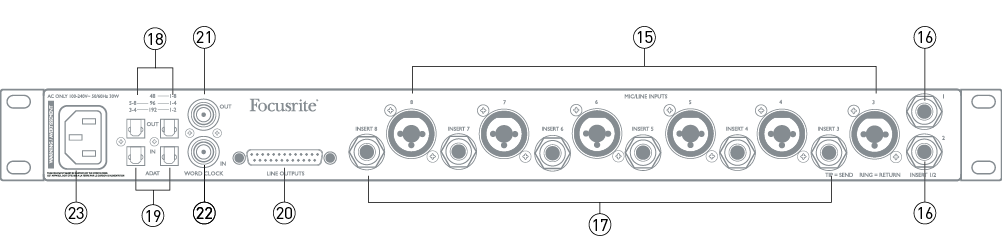

3 ENTRADAS DE MICRÓFONO/LÍNEA a 8 – seis conectores XLR combinados: las entradas para los canales 3 a 8 no tienen modo INST, pero por lo demás son idénticas a las de los canales 1 y 2.

INSERCIONES 1 & 2 – Dos tomas jack TRS de ¼”, que proporcionan un punto de acceso para conectar equipos de procesamiento externos a los canales 1 y 2. Las inserciones se habilitan mediante el panel frontal. INSERTAR/AIRE Los interruptores [6] y [8] están desequilibrados. Los enchufes están cableados de la siguiente manera:

Tenga en cuenta que el panel frontal O/L El LED [5] monitorea el nivel de señal antes del envío de inserción para que no se envíe un nivel de señal excesivo al equipo externo.

INSERCIONES 3 a 8 – 6 tomas jack TRS de ¼” que proporcionan los puntos de inserción para los canales 3 a 8; estos son eléctricamente idénticos a [16].

SALIDA ÓPTICA – Dos conectores TOSLINK que proporcionan las salidas digitales de la unidad. El uso de ambos conectores depende de la frecuencia de muestreo, como se indica a continuación:

ÓPTICA EN Dos conectores TOSLINK proporcionan las entradas digitales a la unidad cuando se utiliza en el modo ADAT>LINE. Cabe destacar que estas NO son entradas digitales para los canales 1 a 8, y las señales aplicadas en estos puertos no pasan por el circuito AIR ni están disponibles en las inserciones. El uso de los dos conectores depende de la frecuencia de muestreo, como se indica en [18].

SALIDAS DE LÍNEA 1 a 8 – ocho salidas de línea analógicas balanceadas en un conector D-sub hembra de 25 pines. Este conector siempre está activo y normalmente transporta las salidas de los canales 1 a 8, lo que permite... Clarett⁺ OctoPre Para usarse como preamplificador de micrófono analógico independiente de 8 canales. En modo ADAT > LÍNEA, el conector transmite las señales aplicadas en el... ENTRADA ÓPTICA Puertos [19]. La configuración de pines del conector sigue el estándar «Tascam» para interfaces analógicas de 8 canales:

SALIDA DE RELOJ DE PALABRAS – un conector BNC que lleva el Clarett⁺ OctoPrereloj de palabras de ; esto puede usarse para sincronizar otros equipos de audio digital.

RELOJ DE PALABRA EN – un conector BNC para la conexión de una señal de reloj de palabra externa; seleccione mediante la configuración SINCRONIZACIÓN a WORD. Utilice esta entrada si dispone de un reloj de referencia líder que proporciona sincronización para todos los dispositivos de audio digital de su estudio.

Red eléctrica de CA – receptáculo IEC estándar. OctoPre Está equipado con una fuente de alimentación "universal" y funciona con cualquier voltaje de red de CA de 100 a 240 V, a 50 o 60 Hz.
