Las ocho entradas analógicas utilizan conectores “Combo XLR”. Estos admiten conectores XLR macho, conectores jack TS (no balanceados) de ¼” o conectores jack TRS (balanceados) de ¼”.
Al usar un conector XLR, el preamplificador ajusta automáticamente la ganancia y la impedancia para recibir señales de nivel de micrófono. Si usa un conector de ¼”, el preamplificador acepta señales de nivel de línea balanceadas o no balanceadas. Al activar el modo INST (canales 1 o 2), la entrada de ¼” se optimiza para señales no balanceadas de alta impedancia.
Puede conectar las salidas de línea del Clarett⁺ OctoPre a las entradas de línea analógicas de un equipo externo (o cualquier otro dispositivo), para usarlo como un preamplificador de micrófono analógico de 8 canales o como una “caja de conexiones” analógica para señales ADAT cuando está en modo ADAT>LINE.
Las salidas son balanceadas; consulte la referencia [20] para ver la distribución de pines. Hay cables adaptadores DB25 a XLR o DB25 a jack disponibles en proveedores de audio profesional.
Utilice el SALIDA ÓPTICA Puerto(s) ADAT [18] para conectar el Clarett⁺ OctoPre a las entradas ADAT de un dispositivo de audio mediante cables ópticos TOSLINK.
Los puertos pueden enviar ocho canales de audio a una frecuencia de muestreo de 44,1 kHz o 48 kHz a través de un único cable óptico. A estas frecuencias de muestreo, ambos puertos transmiten los mismos ocho canales.
Con frecuencias de muestreo de 88,2 kHz o 96 kHz, cada puerto envía cuatro canales. El puerto derecho transmite los canales del 1 al 4, y el puerto izquierdo, los canales del 5 al 8; se necesitan dos cables TOSLINK para enviar los ocho canales.
Con frecuencias de muestreo de 176,4 kHz o 192 kHz, cada puerto puede transmitir dos canales. El puerto derecho transmite los canales 1 y 2, y el izquierdo, los canales 3 y 4. El OctoPre está limitado a cuatro canales de audio digital con estas frecuencias de muestreo; las salidas de los canales 5 a 8 no están disponibles a través de los puertos ADAT.
Utilice el FRECUENCIA DE MUESTREO Interruptor [9] para seleccionar la frecuencia de muestreo. Es esencial que la frecuencia de muestreo seleccionada en el Clarett⁺ OctoPre coincide con la frecuencia de muestreo establecida en el dispositivo digital receptor.
Hay dos opciones de sincronización disponibles:
Clarett⁺ OctoPre como líder del reloj:
Conecte el OctoPre al dispositivo receptor a través del SALIDA ÓPTICA puerto(s) y asegúrese de que el dispositivo receptor esté configurado para obtener su reloj de su entrada ADAT (y que las frecuencias de muestreo en ambos dispositivos coincidan).
En el OctoPre, SINCRONIZACIÓN debe estar configurado en INTERNO y el El LED se iluminará.
Un método alternativo es sincronizar el dispositivo receptor con el Clarett⁺ OctoPre's RELOJ DE PALABRA SALIDA Usando un cable BNC. La fuente de sincronización del dispositivo receptor deberá configurarse en su entrada de reloj de palabra externa.
Clarett⁺ OctoPre como seguidor del reloj:
Conecte el OctoPre a su interfaz a través de la SALIDA ÓPTICA puerto(s) y conecte un cable BNC desde el líder de reloj de palabra del sistema digital al OctoPre. RELOJ DE PALABRA EN conector (garantizando también que las frecuencias de muestreo coincidan en todos los dispositivos).
En el OctoPre, SINCRONIZACIÓN debe estar configurado en W/CLOCK y el El LED se iluminará.
Utilice el ENTRADA ÓPTICA Puerto(s) ADAT [19] si necesita convertir audio digital (por ejemplo, la salida de un DAW) a analógico, utilice el Clarett⁺ OctoPreModo ADAT > LINE.
El puerto derecho puede recibir ocho canales de audio con una frecuencia de muestreo de 44,1 kHz o 48 kHz a través de un único cable óptico.
Con frecuencias de muestreo de 88,2 kHz o 96 kHz, cada puerto puede recibir cuatro canales de audio. El puerto derecho transmite los canales del 1 al 4, y el puerto izquierdo, los canales del 5 al 8; se necesitan dos cables TOSLINK para recibir los ocho canales.
A frecuencias de muestreo de 176,4 kHz o 192 kHz, cada puerto puede recibir dos canales de audio. El puerto derecho transporta los canales 1 y 2, el puerto izquierdo transporta los canales 3 y 4. OctoPre Está restringido a cuatro canales de audio digital a estas frecuencias de muestreo.
Utilice el FRECUENCIA DE MUESTREO Interruptor [9] para seleccionar la frecuencia deseada. Es fundamental la frecuencia de muestreo seleccionada en el Clarett⁺ OctoPre coincide con la frecuencia de muestreo establecida en el dispositivo digital de transmisión.
Para habilitar Air, presione el botón Air. Cuando habilita Air, esto activa un circuito analógico de estante alto para cambiar sutilmente la respuesta de frecuencia del preamplificador para modelar las características de impedancia y resonancia de los preamplificadores de micrófono Clarett⁺ clásicos basados en transformadores.
Cuando graba con micrófonos, esto añade una claridad y definición mejoradas en el intervalo de frecuencia media. Air es excelente para dar un sabor extra a la mayoría de las fuentes, pero funciona bien en voces e instrumentos acústicos.

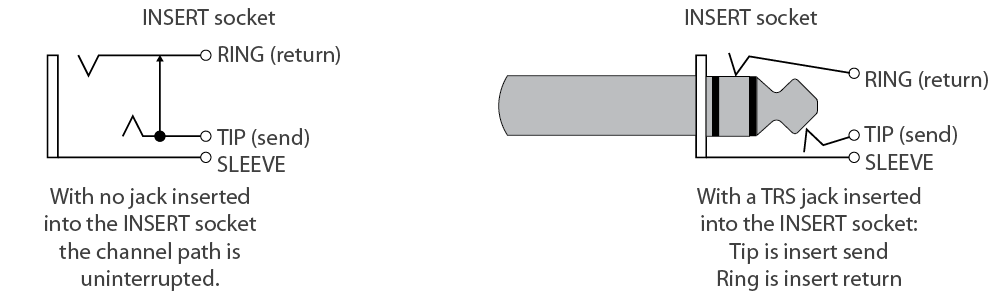

Cada canal del preamplificador incluye un punto de inserción conmutable para conectar equipos de procesamiento externos, como compresores o puertas de ruido. La inserción incluye una salida y una entrada/salida: si no hay ningún conector en la toma INSERT, la señal del canal no se interrumpe. Tanto la salida como la entrada/salida de la inserción son no balanceadas. Utilice un conector TRS cableado con la punta (envío) y el anillo (retorno) conectados a dos cables separados; estos cables (a menudo denominados "cables en Y") están disponibles en proveedores de audio profesional.
El punto de inserción se encuentra después del circuito AIR (el equipo externo recibirá una señal modificada por AIR) y después de los controles de GAIN del panel frontal [4]. Al usar un punto de inserción, intente ajustar los niveles de entrada y salida del procesador externo para que la señal de retorno tenga aproximadamente el mismo nivel que la señal de envío. Si el procesador externo tiene demasiada ganancia, corre el riesgo de sobrecargar el OctoPre, así que utilice los medidores de canal [7] para comprobar el nivel de la señal de retorno.
Utilice el panel frontal INSERTAR/AIRE botones [6] para habilitar el punto de inserción. (Primero seleccione INSERTAR usando el interruptor principal [8].) El LED del canal se iluminará en verde para confirmar la selección.
Al seleccionar el modo ADAT>LINE ([12] en el panel frontal) se reasignan las ocho fuentes que alimentan la señal analógica. SALIDAS DE LÍNEA Conector D-sub [20].
-
Con ADAT>Line desactivado, los canales de salida del preamplificador de micrófono del 1 al 8 están disponibles a través del conector D-sub;
-
Con el modo ADAT>LINE activado, las señales digitales ADAT en el ÓPTICA EN El/los puerto(s) alimenta(n) el conector D-sub, después de la conversión de D a A.
Este modo le permite utilizar el Clarett⁺ OctoPre Para conectar una salida ADAT de 8 canales (de un DAW, por ejemplo) a un conjunto de entradas analógicas. Por ejemplo, puedes enviar los canales de tu DAW a equipos externos para usarlos en tu proceso de mezcla.
Cuando se habilita el modo ADAT>LINE, los ocho preamplificadores de micrófono Clarett siguen operativos y sus salidas permanecen disponibles en el SALIDA ÓPTICA puertos.
