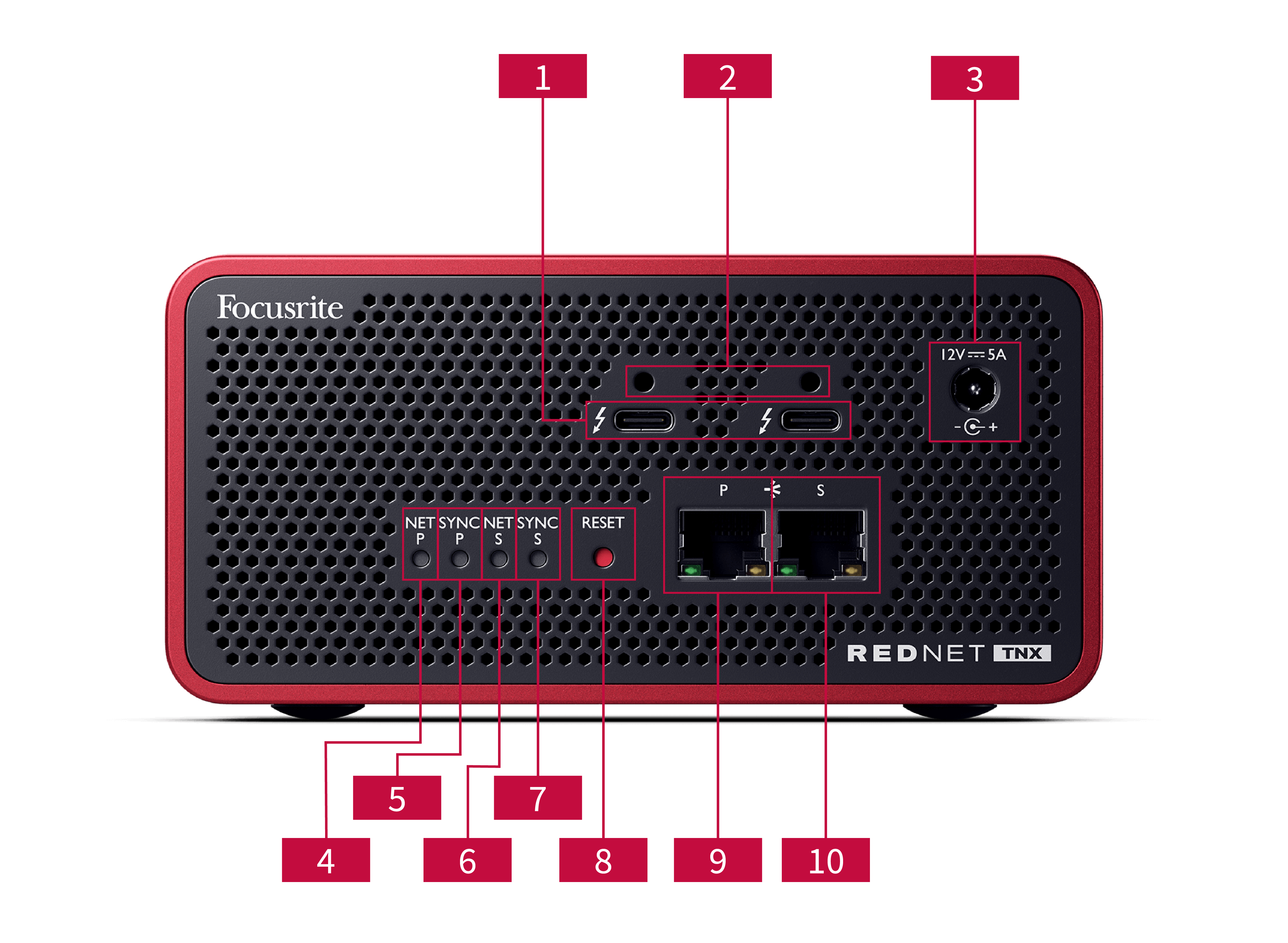

Puertos duales Thunderbolt
Dos puertos tipo C Thunderbolt le permiten conectar su a su ordenador y conectar en cadena otros Thunderbolt equipos con suministro de energía de 15 W.
-
Puertos de clip de retención Sonnet ThunderLok™
Afiance su cable Thunderbolt a su para evitar la desconexión accidental del cable con el clip de retención opcional Sonnet ThunderLok™ .
-
Entrada de alimentación de 5 A de 12 V
Entrada de CC con conector de bloqueo.
-
LED de estado P neto
LED multicolor. Se ilumina en modo conmutado o modo redundante:
-
Verde (Fijo): enlace primario activo (DHCP)
-
Azul (Fijo): enlace primario activo (IP estática)
-
Off : sin conexión de red
-
-
LED de estado P sincronización
LED multicolor. Se ilumina en modo conmutado o modo redundante:
-
Azul (Fijo): confirma que el dispositivo es un líder Dante PTP ; está configurado (a través del controlador Dante) para generar el reloj Dante que será utilizado por otras unidades.
-
Verde (Fijo): confirma que el dispositivo es un seguidor Dante PTP ; se sincroniza con el reloj incrustado en el flujo de Dante bits entrante.
-
Rojo (sólido): sin sincronización PTP.
-
-
LED de estado S neto
LED multicolor:
-
Verde (Fijo): enlace secundario activo (DHCP)
-
Azul (Fijo): enlace secundario activo (IP estática)
-
Off : sin conexión de red
-
Morado (Fijo): indica que está en modo conmutado
-
-
LED de estado S sincronización
LED multicolor. Se ilumina solo en modo redundante:
-
Azul (Fijo): confirma que el dispositivo es un líder Dante PTP ; está configurado (a través del controlador Dante) para generar el reloj Dante que será utilizado por otras unidades.
-
Verde (Fijo): confirma que el dispositivo es un seguidor Dante PTP ; se sincroniza con el reloj incrustado en el flujo de Dante bits entrante.
-
Off : sin conexión de red
-
Morado (Fijo): indica que está en modo conmutado
-
-
Restablecer el interruptor
Borra la configuración actual (Nombre, configuración IP, etc.). Mantenga presionado durante siete segundos para devolver el a su estado por defecto con la configuración DHCP.
Cuando se pulsan, los LED del panel frontal se iluminarán en secuencia a intervalos de un segundo. Todos los LED parpadearán durante otros tres segundos, después de lo cual el se reiniciará.
-
Puerto de red principal
Conector RJ45 para la red Dante. Utilice cables de red apantallados Cat 5e o superiores para conectar el al interruptor de red Ethernet.
Junto a ambas tomas de red hay LED que se iluminan para indicar una conexión de red y una actividad de red válidas.
-
Puerto secundario de red
Conexión de red secundaria Dante donde se utilizan dos enlaces Ethernet independientes (modo redundante), o un puerto adicional en un interruptor de red integral en la red primaria (modo conmutado). El modo de funcionamiento se establece a través de Dante Controller.
La red Dante se puede ver o controlar a través de cualquiera de los puertos.

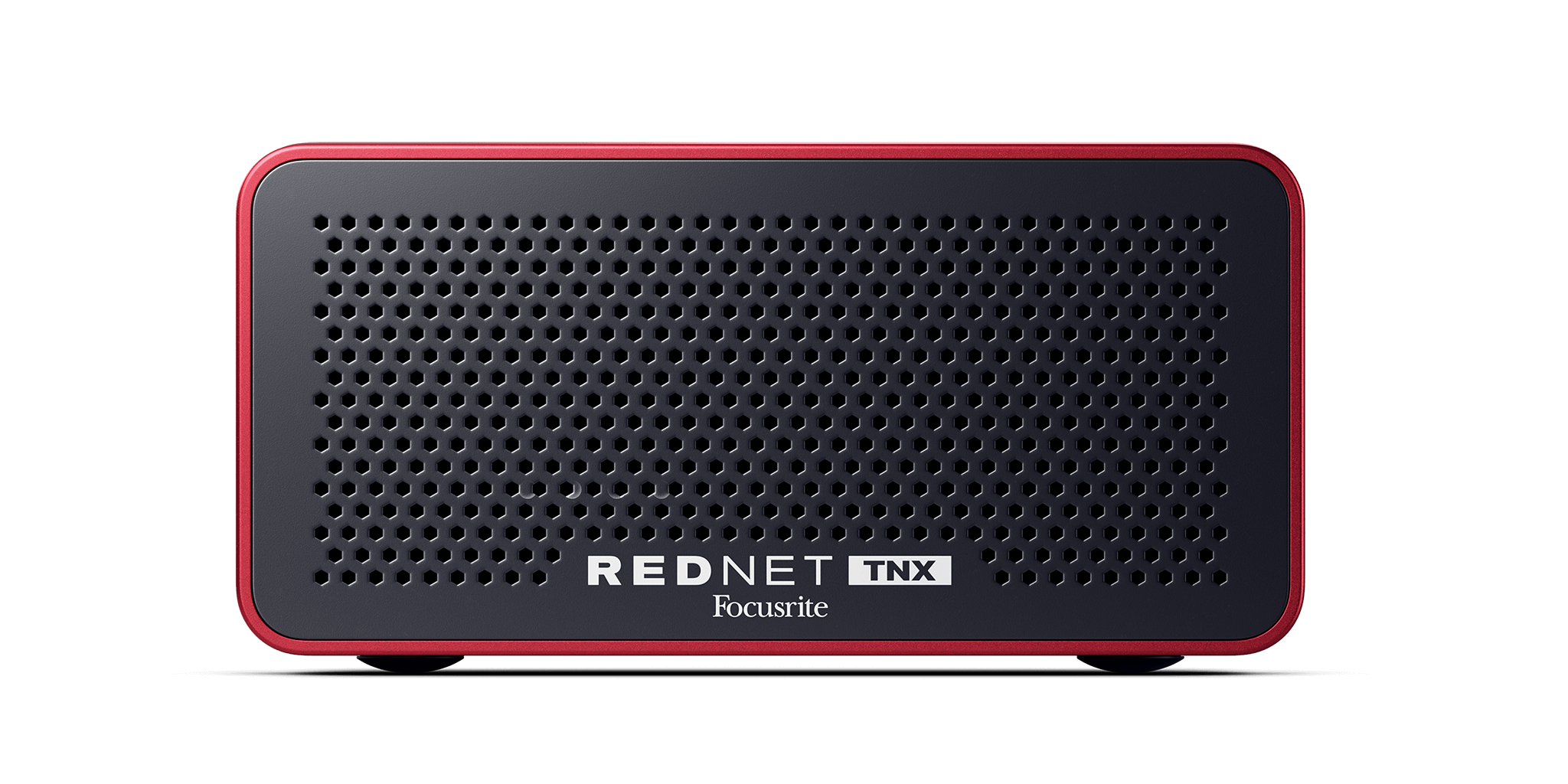

La parte frontal del cuenta con un panel perforado para la ventilación. Además, es visible un ventilador de baja velocidad y bajo nivel de ruido.
Nota
La temperatura máxima del entorno operativo es .
Asegúrese de que el panel frontal no esté obstruido para permitir la ventilación.

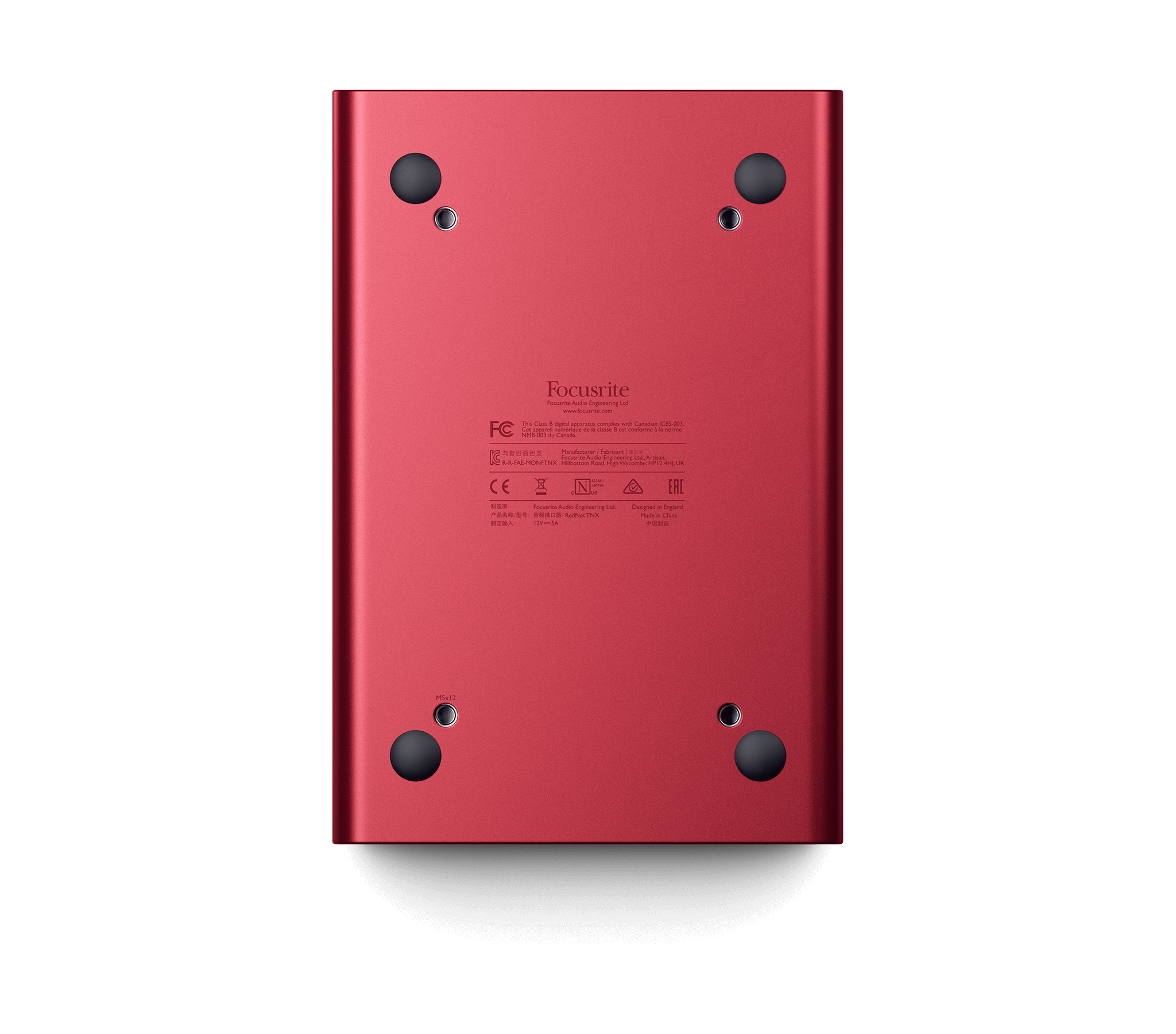

En la parte inferior del hay cuatro roscas de tornillo expuestas para que pueda atornillar su dispositivo a una superficie como un bastidor o un soporte.
Para montar su necesita cuatro tornillos M5 x 12 mm. No proporcionamos ni vendemos estos tornillos, pero puede comprarlos en la mayoría de las ferreterías:
