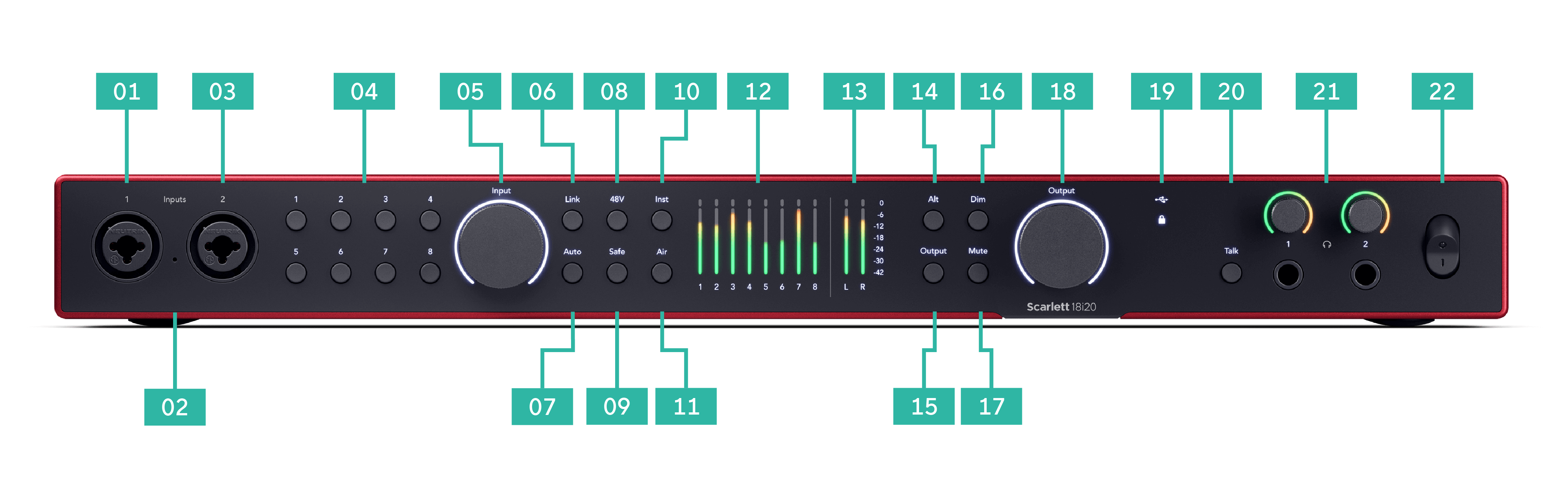

Fonctionnalités du matériel

Le gain d'entrée du préampli contrôle la quantité de signal envoyé à votre ordinateur et à votre logiciel d'enregistrement.

Il est essentiel de régler un bon niveau pour le gain d'entrée du préampli afin d'obtenir la meilleure qualité d'enregistrement possible. Si le gain d'entrée du préamplificateur est trop faible, le signal sera trop faible et lorsque vous essaierez d'augmenter son niveau plus tard, vous pourrez entendre du bruit dans l'enregistrement ; si le gain d'entrée du préamplificateur est trop élevé, vous risquez de « saturer » l'entrée et d'entendre une distorsion discordante dans l'enregistrement.

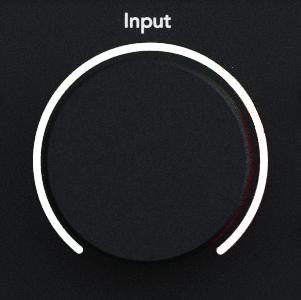

Pour ajuster le gain de préampli d'entrée sur votre Scarlett 18i20 vous devez d'abord sélectionner le préampli que vous souhaitez ajuster. Appuyez sur le bouton de sélection correspondant (1-8). Le contrôle de gain d' entrée contrôle maintenant le préampli que vous avez sélectionné.

Pour augmenter le gain d'entrée, déplacez le contrôle de gain dans le sens des aiguilles d'une montre. Au fur et à mesure, le halo de gain s'allume progressivement dans le sens des aiguilles d'une montre pour indiquer le niveau de gain. Ce diagramme présente le gain à différents niveaux :

Contrôle du gain logiciel

Vous pouvez aussi contrôler le gain du préampli à distance en utilisant Focusrite Control 2.

Pour régler le gain du préampli sur Focusrite Control 2 :

1. cliquez sur le bouton virtuel du canal que vous souhaitez régler ou utilisez la touche de tabulation pour sélectionner le contrôle du gain du préampli.

2. Déplacez la souris vers le haut et le bas ou utilisez les touches fléchées pour augmenter ou diminuer le gain (par incréments de ± 1 dB).

Les images suivantes montrent le gain du préampli au niveau minimum, moyen et maximum.

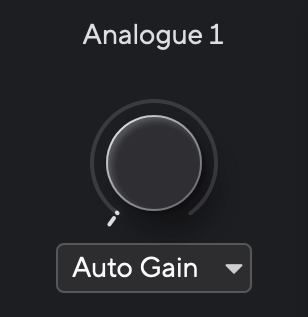

Pas de gain d'entrée

50 % de gain

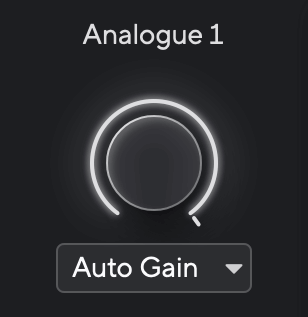

100 % de gain

Mesure d'entrée

Les vumètres 1 - 8 montrent le niveau d'entrée de chacun des canaux d'entrée de votre Scarlett 18i20.

Au fur et à mesure que vous augmentez le gain de préampli pour un canal, ou lorsque la source augmente, les vumètres montreront plus de niveau dans votre ordinateur.

Tout à droite des vumètres, il y a une échelle de -42 dBFS à 0 dBFS. Quand vous enregistrez, l'idéal c'est d'avoir un niveau de signal autour de -18 dBFS avec les parties les plus fortes du signal atteignant -12 dBFS.

Astuce

Si le signal s'écrête, tout le halo de gain s'allume en rouge, ce qui permet de voir l'état de l'écrêtage sous n'importe quel angle sur la façade.

De nombreuses commandes de la façade de votre Scarlett 18i20 sont partagées entre les entrées de préamplis. Les boutons de sélection, étiquetés 1 à 8 déplacent les contrôles de préampli vers différentes entrées.

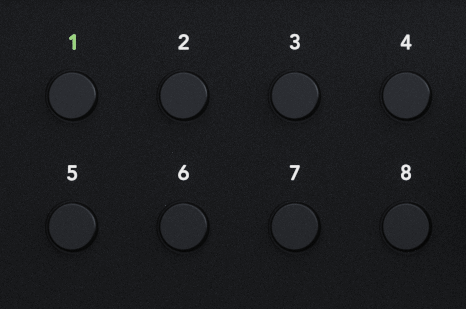

Au moins un préampli est toujours sélectionné, pour modifier quels préamplis sont affectés par les contrôles, appuyez sur l'un des boutons étiquetés 1 à 8 . Lorsque vous faites cela, le numéro du préampli nouvellement sélectionné s'allume en vert et les voyants de réglage du préampli changent pour correspondre au nouveau préamplis.

Lorsque vous allumez votre Scarlett 18i20 le dernier préampli sélectionné avant de l'éteindre, reste le préampli sélectionné.

Lier des préamplis

Lier les préamplis permet de contrôler deux préamplis simultanément à l'aide d'un seul jeu de contrôles de préampli. Vous pouvez faire correspondre les contrôles du gain de deux préamplis et activer d'autres contrôles de préampli. Ceci est utile pour l'enregistrement stéréo, par exemple, d'une paire de microphones, d'un synthétiseur stéréo ou d'un clavier.

Note

Vous ne pouvez relier que des préamplis adjacents dont le canal gauche est défini comme canal d'entrée impair, par ex. vous pouvez relier les canaux d'entrée 1 et 2, ou 3 et 4, mais pas 2 et 3.

Pour lier les préamplis :

1. Appuyez sur le bouton Select ( 1 - 8 ) pour choisir un côté de la paire.

2. Appuyez sur le bouton Liaison pour lier les préamplis.

Quand vous avez lié des préamplis :

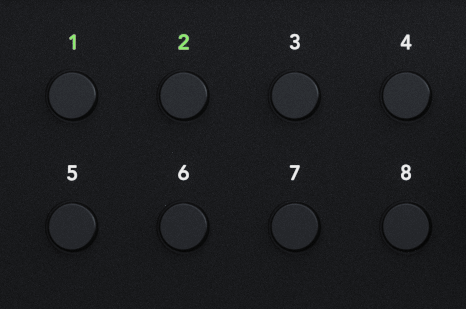

• Les deux numéros de préampli s'allument en vert lorsque vous sélectionnez cette paire.

• Le niveau de gain du préampli est défini à la valeur la plus basse de la paire nouvellement liée.

• Les paramètres de préampli sont hérités du préampli actuellement sélectionné, par ex. le préampli 1 est sélectionné, le préampli 2 hérite donc des réglages, Air , Safe et Inst à partir de Préampli 1.

• La modification de tout paramètre de préampli modifie l'état des deux préamplis.

• Ajuster le contrôle de gain de l'un ou l'autre modifie le niveau de gain pour les deux préamplis et est affiché sur les deux halos de gain.

• 48 V est désactivé pour les deux préamplis.

Délier les préamplis

Pour délier les préamplis

1. Appuyez sur le bouton Select ( 1 - 8 ) pour choisir un côté de la paire.

2. Appuyez sur le bouton Liaison pour délier les préamplis.

Relier les préamplis entre eux Focusrite Control 2

Lier les préamplis

Pour lier les préamplis depuis Focusrite Control 2, cliquez sur l'icône de lien en haut de la bande de canaux

Lorsque vous liez deux préamplis, l'icône de liaison s'allume en vert

Deux canaux non liés.

Canaux liés avec des contrôles de préampli fusionnés.

Délier les préamplis

Pour délier les préamplis de Focusrite Control 2 et les contrôler de façon indépendante, cliquez sur l'icône de liaison allumée en vert

Lorsque vous déliez deux préamplis, l'icône de liaison s'éteint/redevient blanche

Lorsque vous déliez les préamplis :

• Le premier préampli de la paire précédemment liée devient sélectionné et s'allume en vert.

• Les niveaux de gain et les paramètres du préampli restent les mêmes, mais vous pouvez désormais les modifier indépendamment.

48V, aussi communément appelé « alimentation fantôme », envoie 48 volts du connecteur XLR de votre interface aux appareils qui ont besoin d'être alimentés pour fonctionner. L'utilisation la plus courante est l'alimentation des microphones à condensateur, mais vous pouvez également avoir besoin du 48V pour les préamplis de micro en ligne, les microphones dynamiques actifs et les boîtes de direct actives.

Pour allumer le 48V :

L'icône 48V s'allume en vert pour indiquer qu'elle est activée.

L'alimentation fantôme 48V est maintenant envoyée à l'entrée XLR sélectionnée et à tous les appareils connectés à l'entrée XLR.

48V (alimentation fantôme) Contrôle du logiciel

Pour activer le 48 V (Alimentation fantôme) à partir de Focusrite Control 2, cliquez sur le bouton +48V . Cela revient à appuyer sur le bouton 48 V sur le matériel Scarlett 18i20.

+48V Alimentation fantôme désactivée

+48V Alimentation fantôme activée

Inst , ou instrument, modifie l'impédance et le niveau d'entrée des entrées jack 6,35 mm (1/4" ) de votre Scarlett afin que les entrées donnent le meilleur son possible pour une source de niveau instrument ou de niveau ligne. Les valeurs d'impédance d'entrée sont indiquées dans la section Spécifications . Si vous n'activez pas l'Inst et que vous connectez une guitare électrique, le son obtenu peut être brouillé et silencieux par rapport à l' Inst activé.

Le bouton Inst (Instrument) n'affecte que l'entrée ligne 6,35 mm (1/4") du canal sélectionné, soit l'entrée 1 soit l'entrée 2. Il la fait passer d'une entrée adaptée aux appareils de niveau ligne à une entrée mieux adaptée aux appareils de niveau instrument.

Pour activer ou désactiver le mode instrument pour l'entrée jack 6,35 mm (1/4"), appuyez une fois sur le bouton Inst . Le vert indique que Inst est activé, et le blanc indique que Inst est désactivé. Lorsque vous activez Inst et connectez un jack à votre Scarlett, le gain minimum de l'entrée passe à +7 dB.

Lorsque Inst est activé (vert), vous pouvez connecter des appareils de niveau instrument aux entrées 1/4" tels que, mais sans s'y limiter :

Lorsque Inst est désactivé (blanc), vous pouvez connecter des appareils de niveau ligne aux entrées 6,35 mm (1/4"), tels que, mais sans s'y limiter, les appareils suivants :

Contrôle du logiciel Ligne/Inst.

Pour passer de l'instrument à la ligne à partir de Focusrite Control 2, cliquez sur l'icône correspondante et utilisez le message déroulant pour passer d'un paramètre à l'autre.

Doubler

Instrument

La fonction de gain automatique permet d'envoyer un signal dans votre Scarlett 18i20 (par exemple en chantant ou en jouant d'un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l'enregistrement.

Pour utiliser le gain automatique :

Si le gain automatique a réussi, le halo de gain s'allume en vert avant que la valeur du gain ne s'affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé à un bon niveau pour votre enregistrement.

Si le gain automatique échoue, le halo de gain s'allume en rouge. Vous pouvez consulter la section Le halo de gain est devenu rouge pour plus d'informations.

Contrôle logiciel du gain automatique

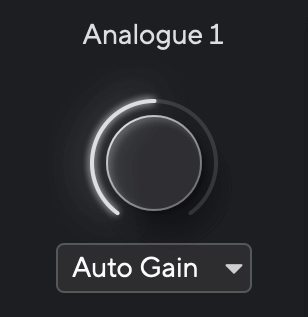

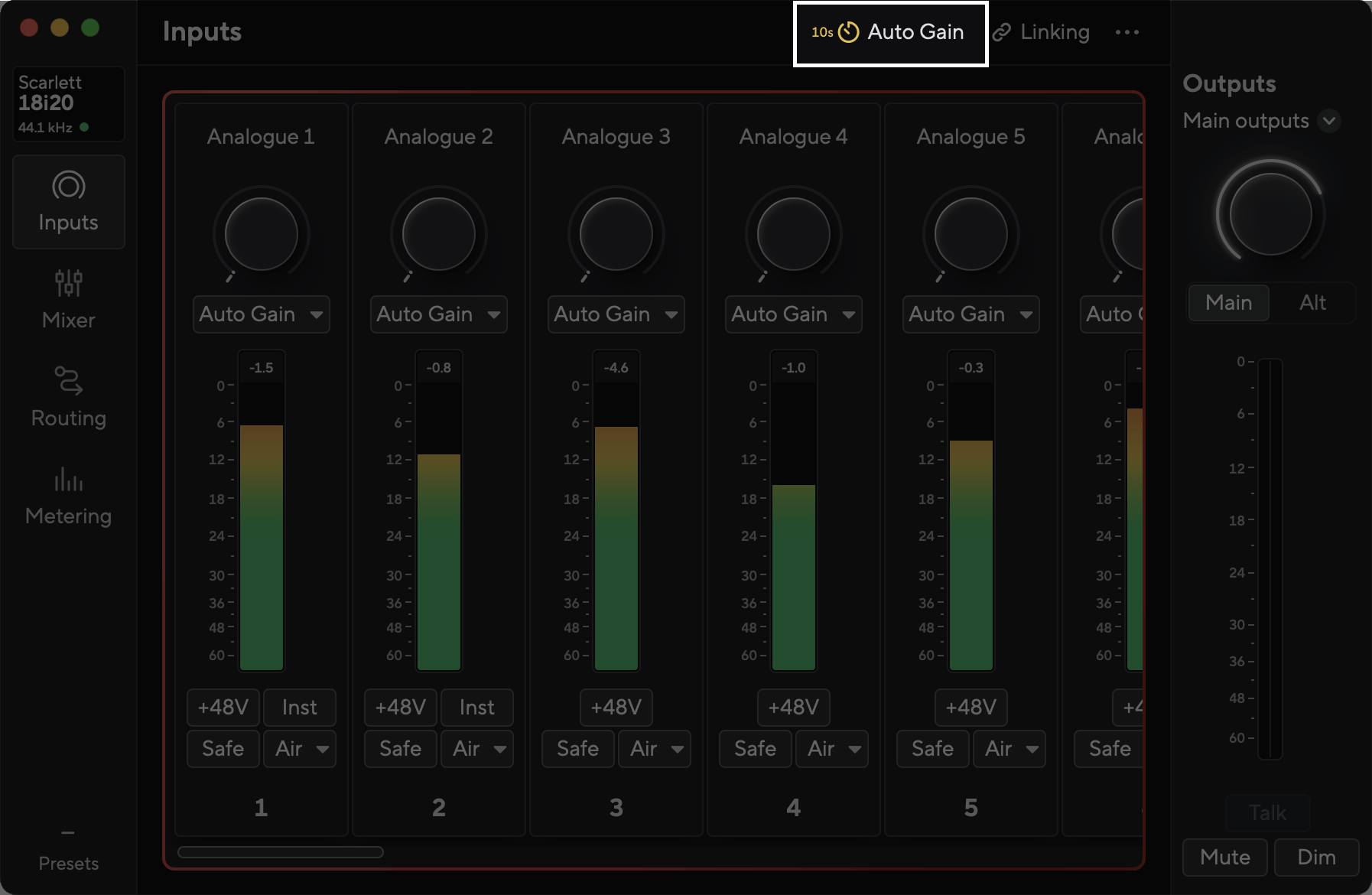

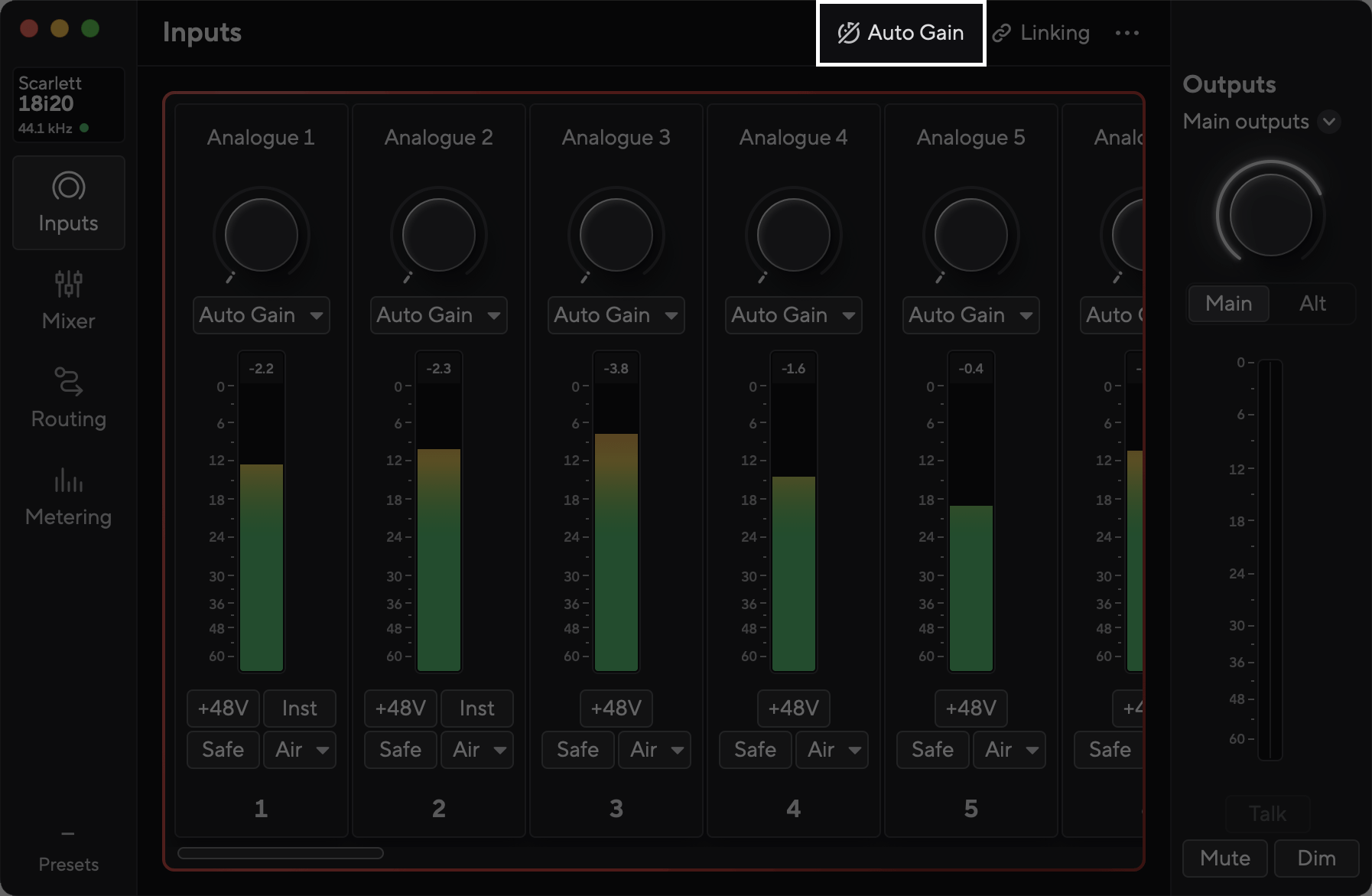

Pour utiliser le gain automatique sur Focusrite Control 2 :

1. Cliquez sur le bouton Auto Gain dans Focusrite Control 2.

2. Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours du gain automatique. Procédez comme vous le feriez pendant un enregistrement pour vous assurer que le gain automatique règle le bon niveau.

   Le processus de gain automatique démarre et le halo de gain logiciel se transforme en un compte à rebours.

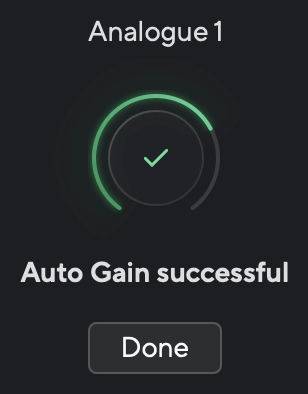

Si le gain automatique a réussi, le halo de gain s'allume en vert avant que la valeur du gain ne s'affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé à un bon niveau pour votre enregistrement.

Le gain automatique et le halo de gain sont devenus rouges

Si le signal d'entrée ne convient pas au gain automatique (par exemple, aucun signal détecté), après dix secondes, le gain automatique s'arrête et le halo du gain s'allume en rouge pendant une seconde. Le gain revient à la valeur définie avant de lancer le gain automatique.

Halo de gain matériel

Focusrite Control 2 Échec du gain automatique

Avant de relancer le gain automatique, assurez-vous que l'entrée est correctement connectée, que vous utilisez un microphone à condensateur, que le 48V est allumé et que vous produisez du son pendant que l'Auto Gain s'exécute.

La fonction de gain automatique permet d'envoyer un signal dans votre Scarlett 18i20 (par exemple en chantant ou en jouant d'un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l'enregistrement.

Vous pouvez utiliser le gain automatique sur autant de canaux que vous le souhaitez sur votre Scarlett 18i20.

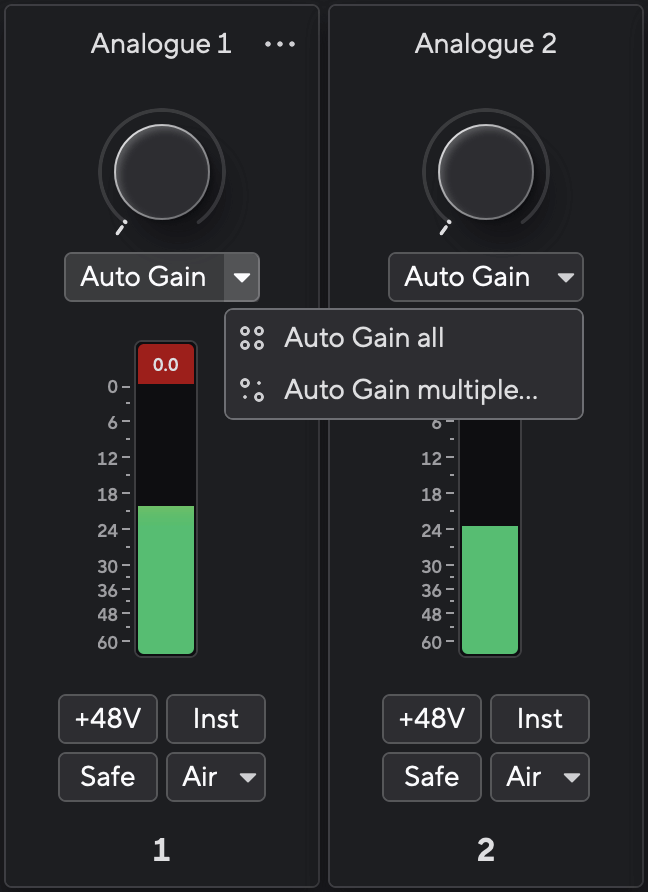

Gain automatique multicanal dans Focusrite Control 2

Vous pouvez également exécuter le gain automatique multicanal à partir de Focusrite Control 2. Pour cela :

1. Ouvrez Focusrite Control 2 et allez à l'onglet Entrées.

2. Cliquez sur la flèche déroulante à droite du bouton habituel Gain automatique.

3. Choisissez

   • Gain automatique pour tous

   • Gain automatique multiple vous permet de choisir les canaux pour lesquels vous voulez exécuter le gain automatique.

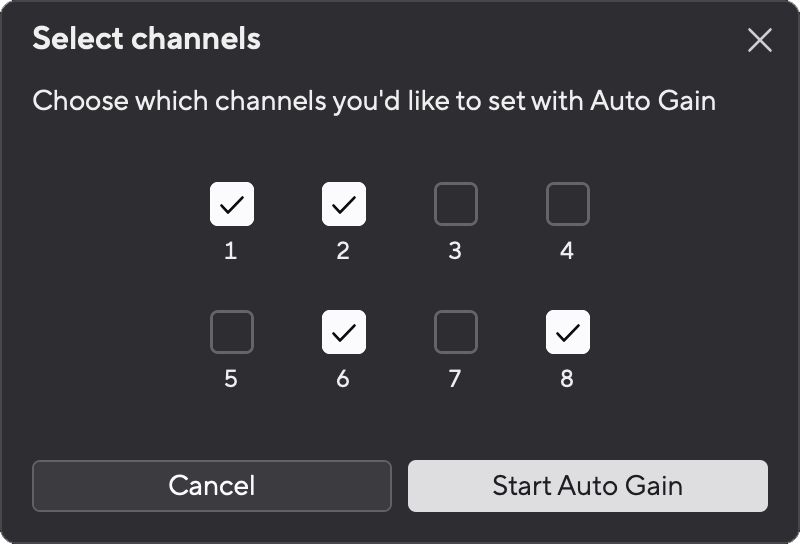

4. Si vous avez cliqué sur Gain automatique multiple, cochez les canaux pour lesquels vous voulez exécuter le gain automatique.

5. Cliquez sur Démarrer le gain automatique .

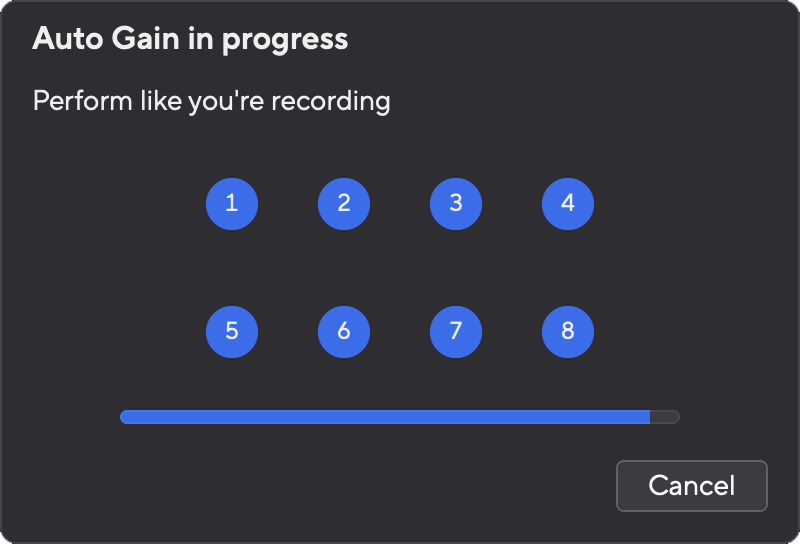

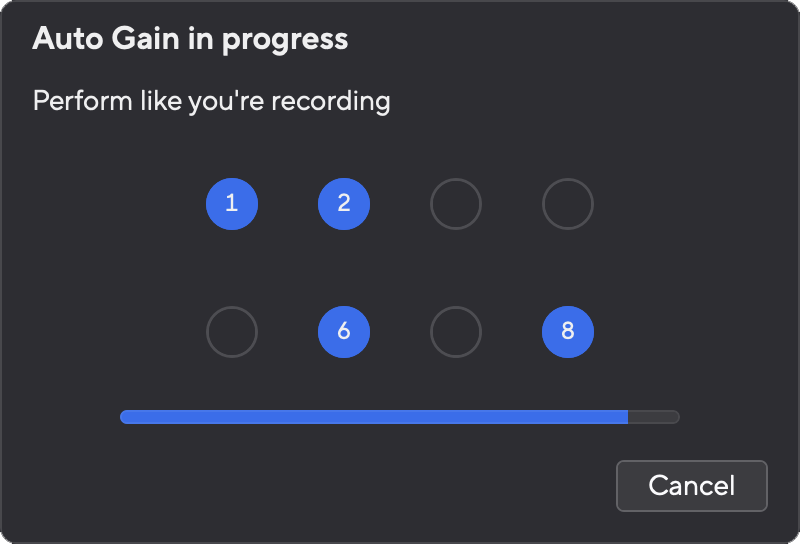

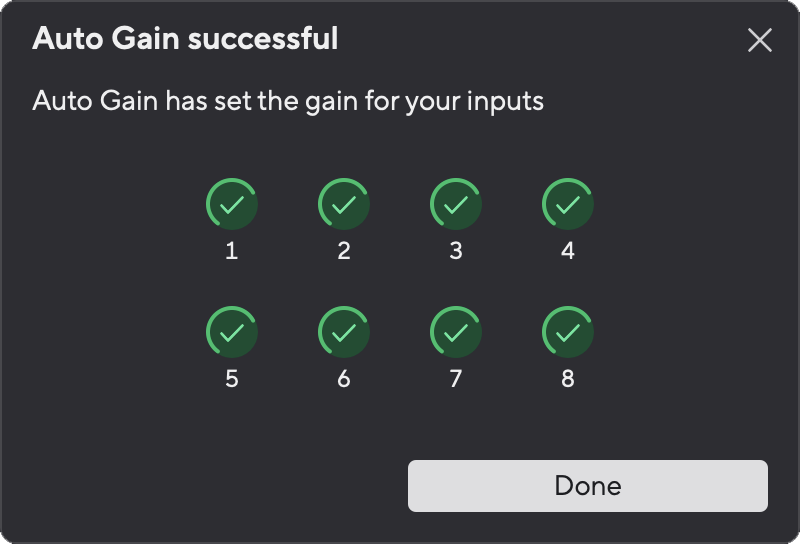

Une fois que le gain automatique est terminé, Focusrite Control 2 affiche les canaux qui ont été définis et leurs nouveaux niveaux de gain :

Tous les canaux

Canaux multiples

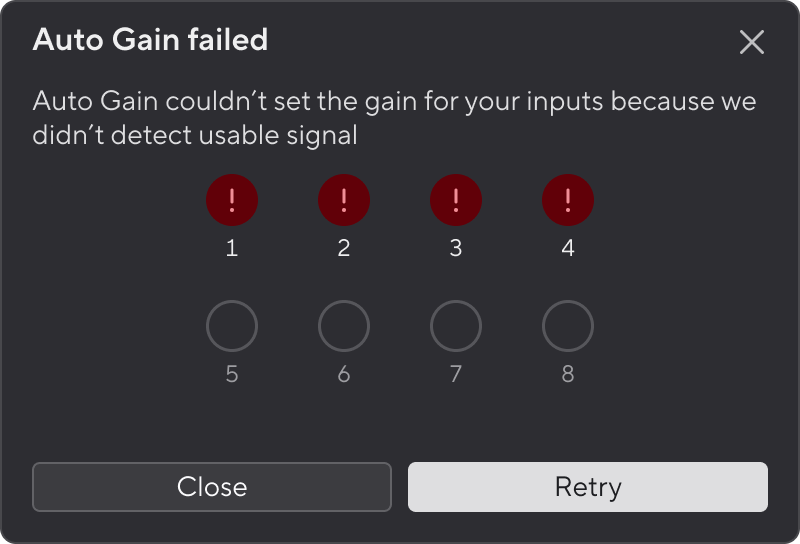

Le gain automatique multicanal a échoué

Le gain automatique multicanal peut échouer au cours du processus pour un, plusieurs ou tous les canaux. Dans ce cas, vous verrez apparaître l'un des deux messages suivants :

Si le gain automatique échoue pour tous les canaux, vous verrez le message d'échec du gain automatique.

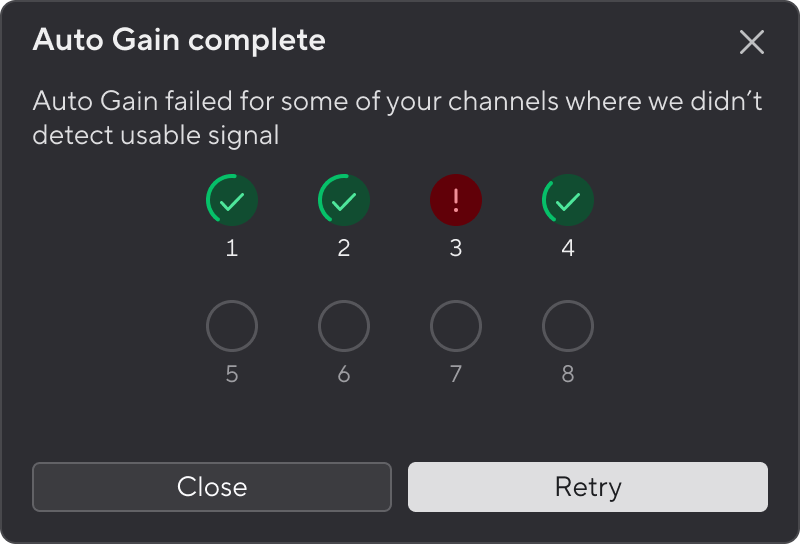

Si le gain automatique échoue pour un ou plusieurs canaux, vous verrez le message complet du gain automatique mais avec l'option de Réessayer le gain automatique sur tous les canaux.

Dans les deux cas, vous pouvez soit :

• Cliquez sur Réessayez et tous les gains automatiques s'exécutent à nouveau pour tous les les canaux pour lesquels vous avez utilisé le gain automatique, même les canaux réussis.

• Cliquez sur Fermer et exécuter le gain automatique pour tous les canaux qui ont échoué.

• Cliquez sur Fermer et ajustez manuellement le gain pour tous les canaux qui ont échoué.

Le bouton Safe s'applique à la fonction Clip Safe qui ajuste automatiquement le gain de votre préamplificateur en cas de saturation.

L'écrêtage se produit lorsque le gain est réglé trop haut pour le son enregistré et que l'entrée surcharge le préampli. Un symptôme d'écrêtage est la distorsion du préampli, qui est souvent désagréable et peut ruiner un enregistrement. Clip Safe permet d'éviter cela : si l'entrée est proche de l'écrêtage, Clip Safe réduit le gain du préampli, ce qui évite d'avoir à réenregistrer la prise.

Pour activer le Clip Safe :

Lorsque vous activez Safe, l'icône Safe s'allume en vert.

Lorsque deux entrées sont sélectionnées à l'aide du Lien préamplis, Safe s'applique aux deux préamplis.

Clip Safe Focusrite Control 2

Pour activer le Clip Safe à partir de Focusrite Control 2, cliquez sur le bouton Safe :

En toute sécurité

En sécurité

Le mode Air permet de modifier le son du préamplificateur de votre Scarlett grâce à deux modes différents : Présence Air ou Présence Air et distorsion harmonique. Le mode Air affecte les entrées micro, ligne et instrument.

Air affecte les entrées micro, ligne et instrument.

Pour activer le mode Air, sélectionnez l'entrée, appuyez sur le bouton Air une fois pour Présence Air, une deuxième fois pour Présence Air et Distorsion harmonique et une troisième fois pour l'éteindre. Le voyant Air change de couleur pour indiquer le mode sélectionné :

Contrôle du logiciel Air

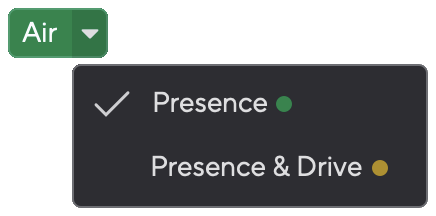

Pour activer AIR à partir de Focusrite Control 2, cliquez sur le bouton Air . Cela revient à appuyer sur le bouton Air sur le matériel Scarlett 18i20.

Air Off

Présence Air sélectionné

Présence Air et distorsion sélectionné

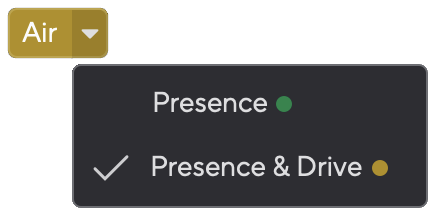

Lorsque vous cliquez sur le bouton Air de Focusrite Control 2, le dernier mode Air sélectionné est activé. Pour changer le mode Air sélectionné (Présence ou Présence et Distorsion), cliquez sur la flèche pour afficher le menu déroulant.

Présence aérienne sélectionnée

Présence aérienne et entraînement sélectionnés

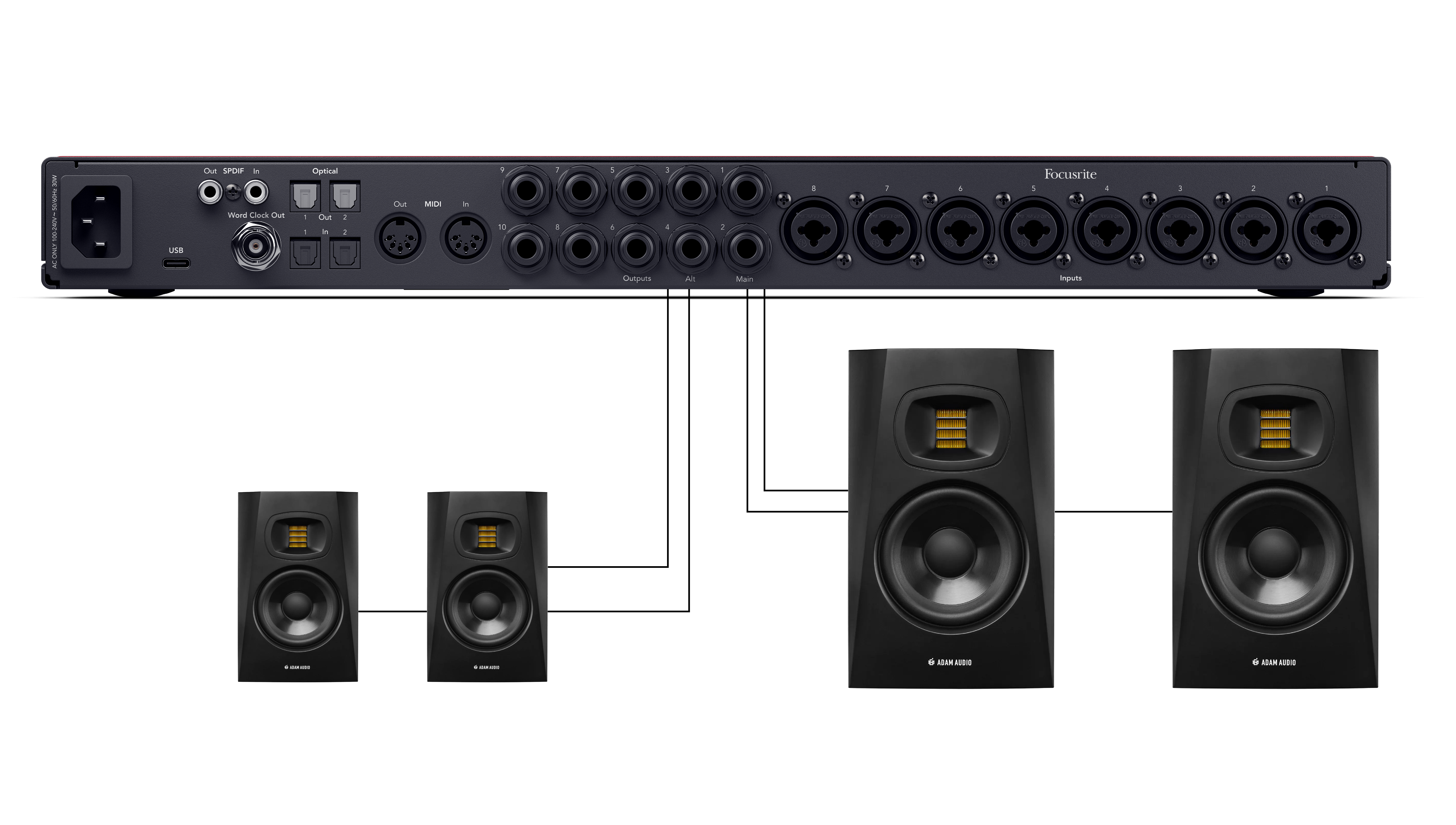

Le bouton Alt (Alternate) du Scarlett 18i20 vous permet d'alterner entre deux jeux de haut-parleurs de monitoring. Cette fonction est utile pour référencer vos enregistrements sur un autre ensemble de haut-parleurs.

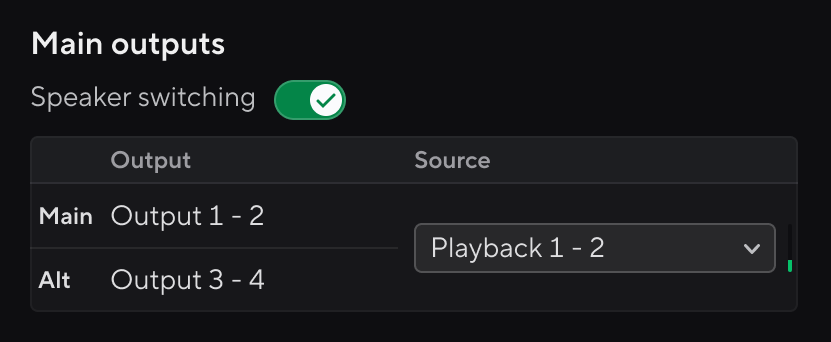

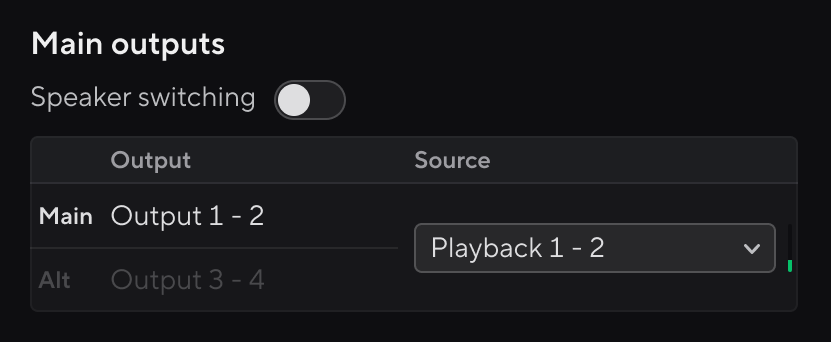

Pour configurer les haut-parleurs pour le basculement des haut-parleurs :

Après la configuration de vos enceintes de monitoring, vous pouvez basculer entre vos enceintes de monitoring principales (Sorties 1-2) et Alt (Sorties 3-4) soit en appuyant sur le bouton Alt sur la façade soit en cliquant sur le bouton Alt dans Focusrite Control 2.

Lorsque Alt est actif, la source définie pour les principaux et les alternatifs est envoyée aux sorties Alt au lieu des sorties principales, et Alt s'allume en vert.

Le bouton Dim diminue le niveau de sortie envoyé à vos sorties de 18 dB. Quand il est activé, Dim s'allume en vert.

Dim désactivé (blanc)

Dim activé (vert)

Le bouton Dim est utile pour faciliter les conversations ou faire des essais dans la salle sans arrêter la lecture.

Par défaut, Dim affecte les sorties de l'enceinte de monitoring principale 1 et 2, mais dans Focusrite Control 2 vous pouvez modifier ceci pour contrôler vos sorties Alt.

Contrôle du logiciel Dim

Pour activer/désactiver Dim dans Focusrite Control 2 cliquez sur le bouton Dim dans la section Sorties à droite.

Le bouton Dim fonctionne de la même manière que le bouton Dim sur la façade de votre Scarlett 18i20 et réduit le niveau de sortie envoyé à vos sorties de 18 dB. Quand il est activé, Dim s'allume en vert.

Dim désactivé.

Dim activé.

Le bouton de sortie change les vumètres 1-8 des entrées qu'ils mesurent à des vumètres pré-fade pour les sorties correspondantes. Pré-fade signifie que les vumètres ne sont pas affectés par la molette de contrôle de la même manière que les vumètres G et D sont affectés par la molette de contrôle Sortie .

Lorsqu'elle est active, la Sortie s'allume en vert.

Par exemple, plutôt que les vumètres montrant les niveaux des entrées analogiques 1-8, quand la sortie est active, les vumètres montrent les niveaux pour les sorties analogiques 1-8.

Sortie désactivée (blanc), mesure des entrées.

Sortie activée (vert), mesure des sorties.

Le bouton Mute réduit le signal envoyé à vos sorties. Lorsqu'il est actif, le bouton Mute s'allume en vert.

Mute désactivé (blanc).

Mute activé (vert).

Par défaut, Mute affecte les sorties de l'enceinte de monitoring principale 1 et 2, mais dans Focusrite Control 2 vous pouvez le modifier pour contrôler vos sorties Alt.

Contrôle du logiciel Mute

Pour activer/désactiver Mute dans Focusrite Control 2 cliquez sur le bouton Mute dans la section Sorties à droite.

Le bouton Mute fonctionne de la même manière que le bouton Mute sur la façade de votre Scarlett 18i20. Quand il est activé, Mute s'allume en vert.

Mute désactivé.

Mute activé.

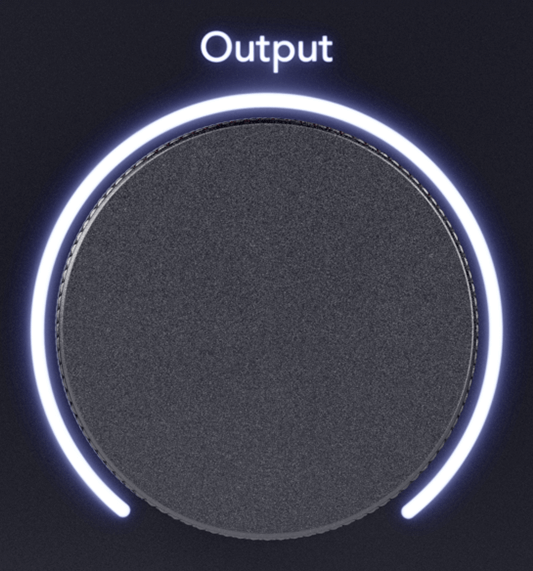

Le contrôle Sortie et les vumètres de sortie sont liés aux signaux allant aux Sorties au dos de votre Scarlett 18i20. Les compteurs indiquent le niveau de sortie de votre enceinte de monitoring sélectionnée, soit 1-2 ou 3-4 lorsque Alt est allumé.

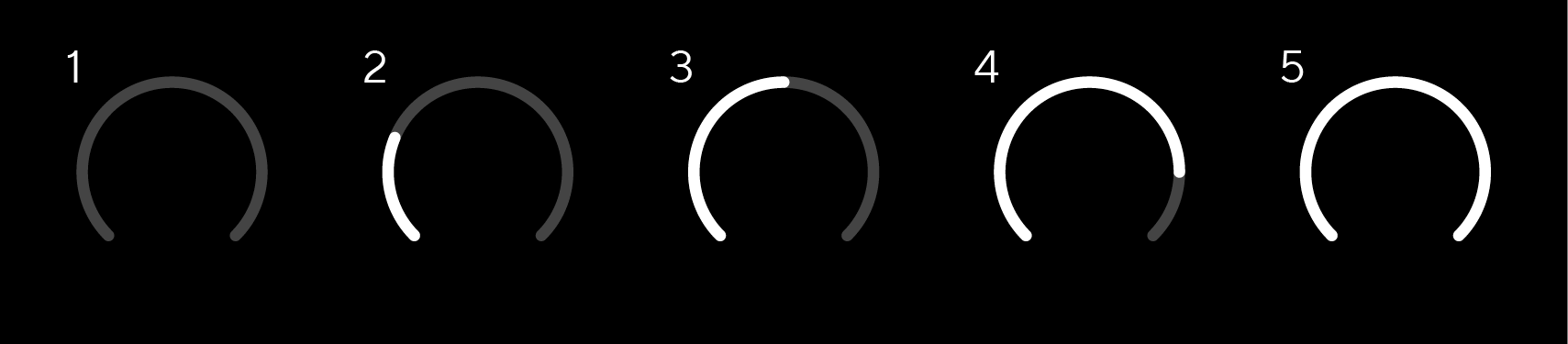

Le halo autour du contrôle de l' enceinte de monitoring de votre Scarlett 18i20 s'allume en blanc pour montrer où s'applique le réglage.

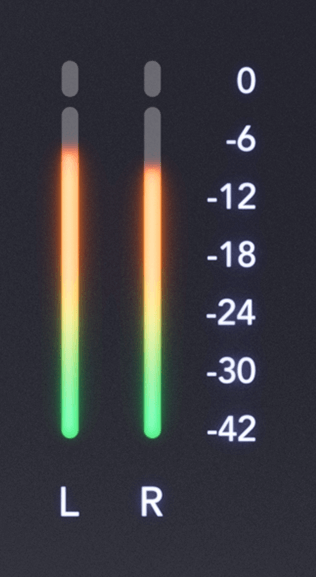

Les vumètres de sortie G et D sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) vous montrant le niveau de signal venant de votre ordinateur allant à Sorties 1 et 2 .

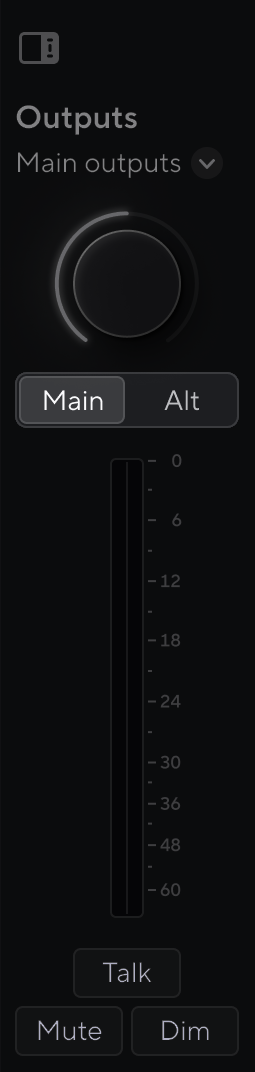

Focusrite Control 2 Section de sortie

Le côté droit de Focusrite Control 2 la section Sortie est une représentation visuelle du contrôle de sortie et des vumètres.

Sélection du contrôle de sortie

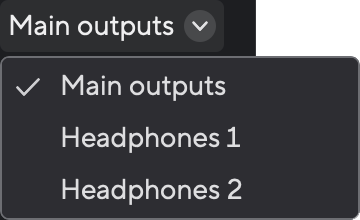

En haut de la section Sortie , vous pouvez utiliser le menu déroulant pour modifier les sorties que vous contrôlez.

Numérotation du contrôle de sortie

Le cadran en Focusrite Control 2 est une représentation logicielle du contrôle Sortie sur la façade de votre Scarlett 18i20. Lorsque vous changez le contrôle du matériel, le logiciel se met à jour, lorsque vous déplacez le contrôle sur la façade, la numérotation dans Focusrite Control 2 est mise à jour.

Contrôle logiciel de basculement des haut-parleurs (Alt)

La section Sortie vous permet de contrôler la fonction Alt, ou le basculement des haut-parleurs. Cliquez sur Principal ou Alt pour basculer entre vos haut-parkeurs principaux ou alternés.

Pour plus d'informations, voir Basculement des haut-parleurs (Alt).

Vumètres de sortie

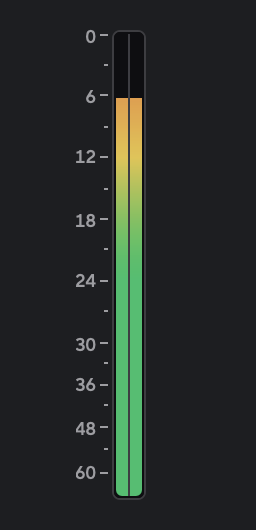

Les indicateurs de niveau de sortie reflètent les indicateurs de la façade et sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) qui vous indiquent le niveau du signal provenant de votre ordinateur vers les sorties 1 et 2 (ou 3 et 4 si vous activez Alt).

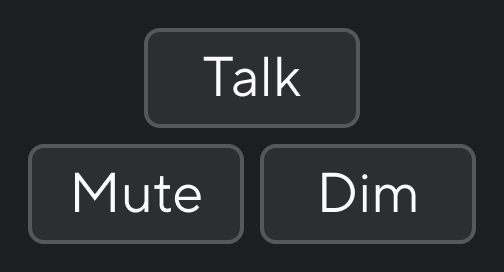

Mute, Dim et Talk

Voir les sections Mute , Dim et Talk .

L'icône Statut de synchronisation

L'indicateur Statut de synchronisation est plus utile lorsque vous essayez d'étendre le nombre de canaux en utilisant votre Scarlett 18i20 avec d'autres équipements connectés aux entrées ou sorties numériques de votre Scarlett 18i20; les E/S ADAT ou S/PDIF.

Lorsque vous utilisez les entrées numériques, votre Scarlett 18i20 et les autres périphériques audio doivent être synchronisés avec leurs horloges, en utilisant des signaux d'horloge, donc leur audio est enregistré en même temps.

Selon le type d'appareil numérique que vous connectez à votre Scarlett 18i20 (ADAT, S/PDIF coaxial ou S/PDIF optique), vous devez vous assurer que le mode d'E/S numérique est correctement défini ; pour plus d'informations, voir Réglage des modes d'E/S numériques - à venir.

Il y a quelques principes à respecter lorsque vous essayez de synchroniser plusieurs périphériques audio numériques :

Configuration 1 - Scarlett 18i20 en tant qu'horloge follower

Ceci est la configuration la plus basique et implique un appareil d'extension, augmentant le nombre de canaux de votre Scarlett 18i20.

Nous avons décrit les étapes pour un appareil d'extension ADAT, mais la même théorie s'applique aux périphériques d'extension S/PDIF.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Un câble TOSLINK (également appelé câble ADAT).

Configuration :

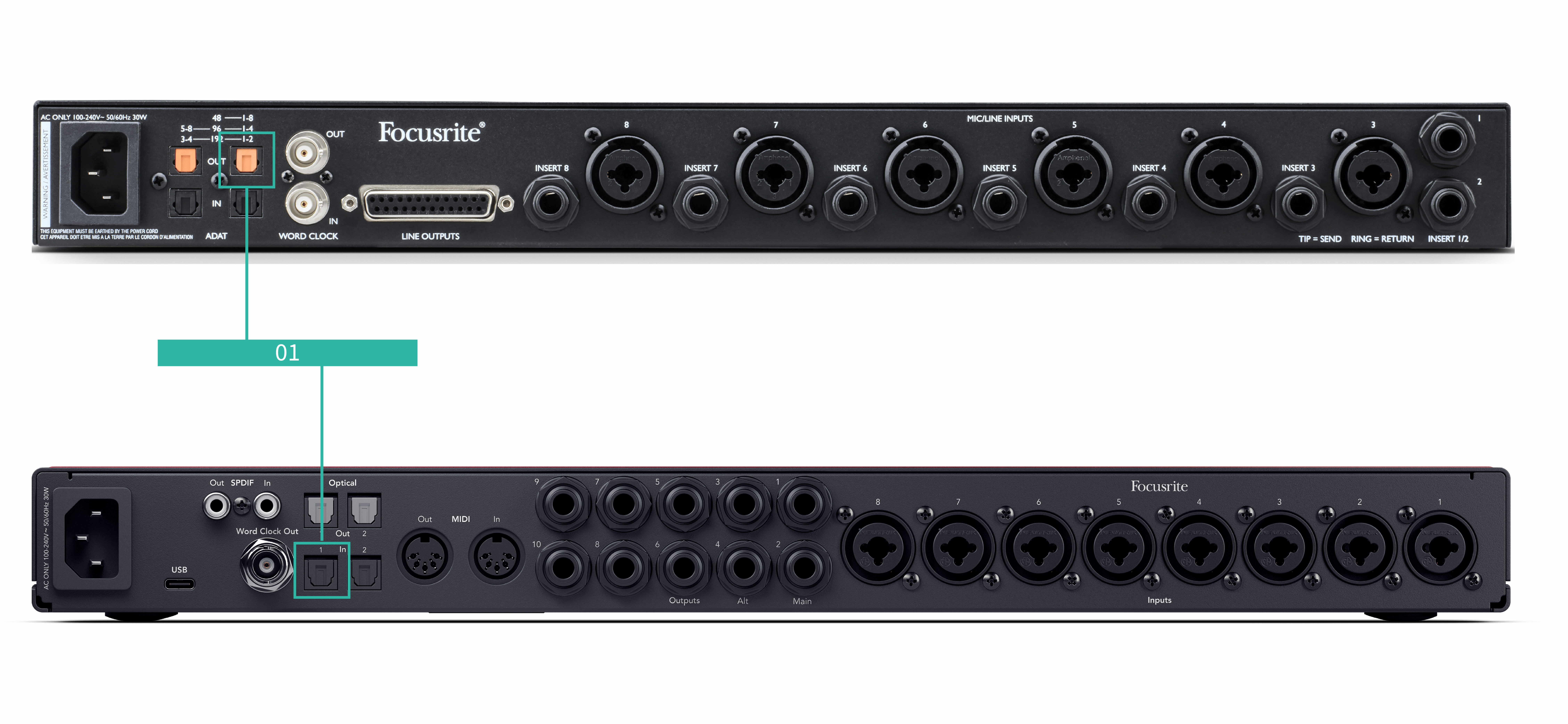

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.

2. Réglez l'horloge de préampli ADAT sur Interne et la fréquence d'échantillonnage que vous avez choisie.

3. Dans Focusrite Control 2, réglez l'horloge Scarlett 18i20 sur ADAT et associez la fréquence d'échantillonnage au préampli ADAT.

4. Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.

Note

Le Scarlett 18i20 dispose de deux ports d'entrée ADAT. Avec ADAT, lorsque vous augmentez une bande de fréquence d'échantillonnage, par exemple de 44,1 kHz à 88. kHz, le nombre de canaux que le câble peut envoyer est divisé par deux. Cela signifie qu'avec le Scarlett 18i20 vous pouvez utiliser deux câbles pour obtenir huit canaux à 88,2 et 96kHz.

Pour utiliser deux câbles ADAT pour huit canaux à des fréquences d'échantillonnage à double bande, définissez votre Mode ADAT à Double dans Focusrite Control 2préférences de ; pour plus d'informations, voir Réglage des modes d'E/S numériques - à venir

Configuration 2 - Scarlett 18i20 en tant qu'horloge leader

Ceci est similaire à la configuration 1 ; cependant, cela implique plus de câbles. Elle est utile si vous n'utilisez votre appareil d'extension qu'occasionnellement, donc vous préférez garder votre Scarlett 18i20 comme horloge leader.

Nous avons décrit les étapes pour un appareil d'extension ADAT, mais la même théorie s'applique aux périphériques d'extension S/PDIF.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Deux câbles TOSLINK (également appelés câbles ADAT).

Configuration :

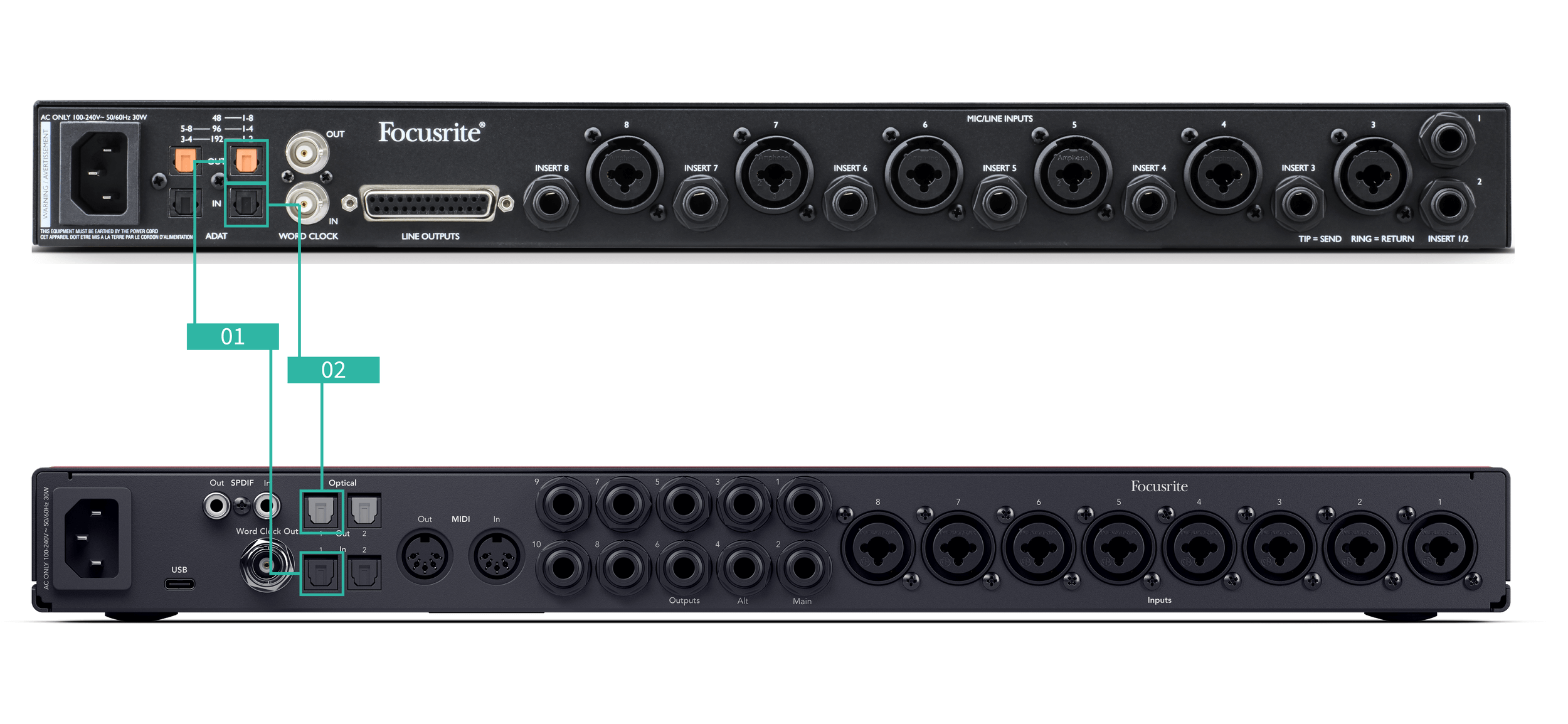

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.

2. Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i20 l'entrée ADAT du préamplificateur ADAT .

   Ce câble sert juste à envoyer des données d'horloge, mais si votre préampli ADAT possède des sorties, vous pouvez également envoyer des signaux à partir de votre ordinateur pour obtenir des sorties analogiques supplémentaires.

3. Réglez l'horloge du préampli ADAT sur ADAT et sur la fréquence d'échantillonnage choisie.

4. Dans Focusrite Control 2, réglez l'horloge Scarlett 18i20 sur Interne et faites passer la fréquence d'échantillonnage au préampli ADAT.

5. Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.

Note

Le Scarlett 18i20 dispose de deux ports d'entrée ADAT. Avec ADAT, lorsque vous augmentez une bande de fréquence d'échantillonnage, par exemple de 44,1 kHz à 88. kHz, le nombre de canaux que le câble peut envoyer est divisé par deux. Cela signifie qu'avec le Scarlett 18i20 vous pouvez utiliser deux câbles pour obtenir huit canaux à 88,2 et 96kHz.

Pour utiliser deux câbles ADAT pour huit canaux à des fréquences d'échantillonnage à double bande, définissez votre Mode ADAT à Double dans Focusrite Control 2préférences de ; pour plus d'informations, voir Réglage des modes d'E/S numériques - à venir

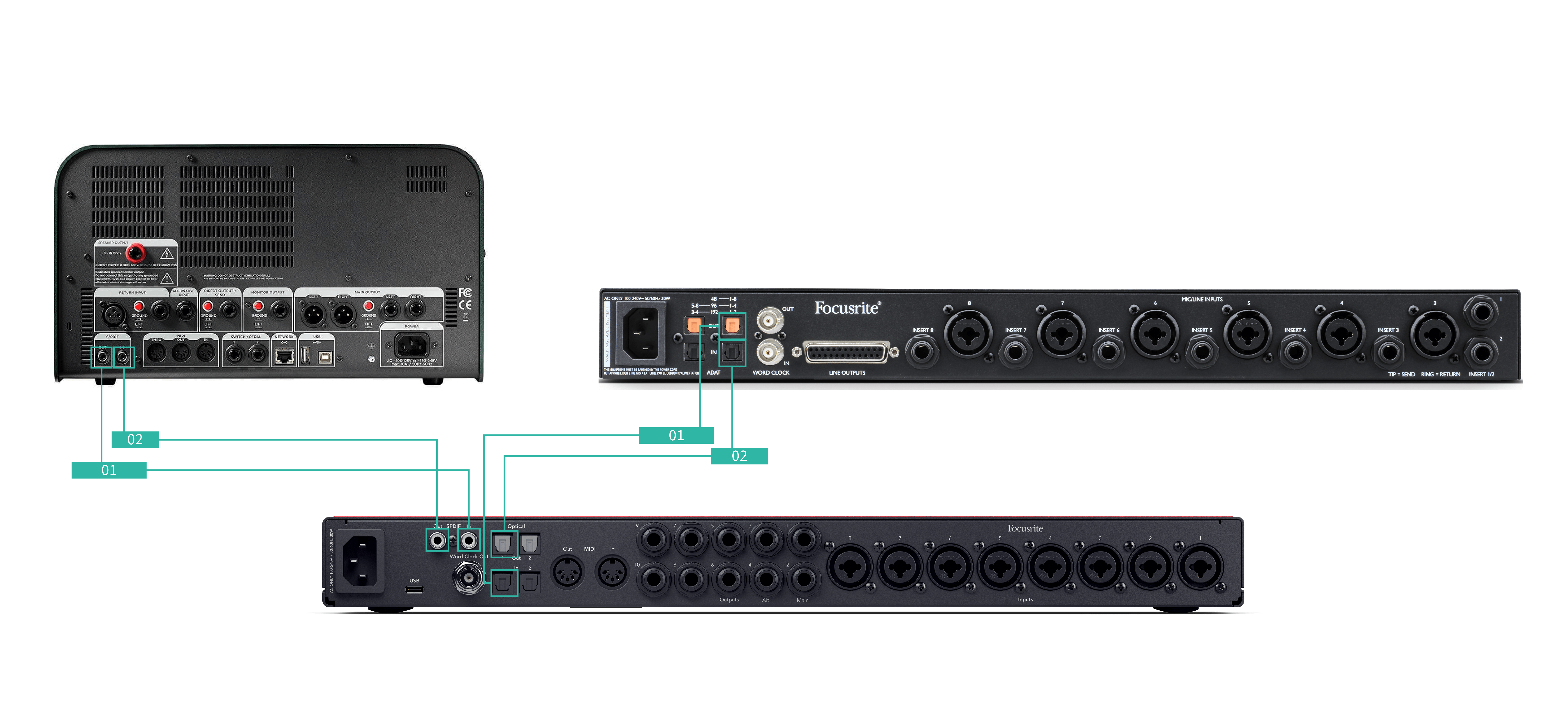

Configuration 3 - Utilisation de plus d'un périphérique d'extension

Dans cette configuration, nous utilisons deux périphériques d'extension : un périphérique ADAT et un périphérique S/PDIF. Pour l'ADAT, vous pouvez utiliser un préampli comme un OctoPre ou un préampli micro. Pour S/PDIF, vous pouvez connecter une autre interface en mode autonome ou un modèle d'amplification de guitare.

L'utilisation du Scarlett 18i20 comme horloge leader est utile si vous n'utilisez vos périphériques d'extension qu'occasionnellement et que vous n'avez donc pas besoin de les allumer à chaque fois que vous utilisez votre Scarlett 18i20.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Un périphérique S/PDIF - comme un ampli de guitare.

• Deux câbles ADAT.

• Deux câbles S/PDIF.

Configuration :

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.

   Connectez le câble S/PDIF du périphérique S/PDIF à la Sortie S/PDIF à l' Entrée S/PDIF du Scarlett 18i20.

2. Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i20 l'entrée ADAT du préamplificateur ADAT.

   Connectez un second câble S/PDIF entre la Scarlett 18i20 Sortie du et l' Entrée S/PDIF du périphérique S/PDIF.

3. Réglez l'horloge de préampli S/PDIF sur S/PDIF et sur la fréquence d'échantillonnage choisie. Certains périphériques S/PDIF ne vous permettent pas de modifier ces paramètres, si c'est le cas, consultez …

4. Réglez l'horloge de Scarlett 18i20sur interne et faites correspondre la fréquence d'échantillonnage.

5. Réglez le préamplificateur ADAT sur l'horloge ADAT et faites correspondre la fréquence d'échantillonnage (il reçoit son horloge du Scarlett 18i20 via le second câble ADAT).

Note

Aux fréquences d'échantillonnage à double bande (88,2 kHz et 96 kHz), il est uniquement possible d'obtenir les configurations suivantes à l'aide de deux appareils :

• Deux canaux coaxiaux S/PDIF et quatre canaux ADAT

• Deux canaux optiques S/PDIF et quatre canaux ADAT

• Huit canaux ADAT

À tous les taux d'échantillonnage, il est pas possible pour utiliser simultanément le S/PDIF coaxial et les deux ports ADAT. Voir le Ordre du canal pour plus d'informations sur les combinaisons d'entrée possibles.

Appuyez et maintenez le bouton Talk pour activer le talkback. Lorsqu'il est actif, Talk s'allume en vert, et le microphone de retour est acheminé vers les sorties de votre choix. Par défaut, le talkback se dirige vers les deux sorties du casque.

Lorsque vous activez Talk, les autres sorties du mixage s'atténuent de 25 dB pour faciliter l'écoute du microphone de retour.

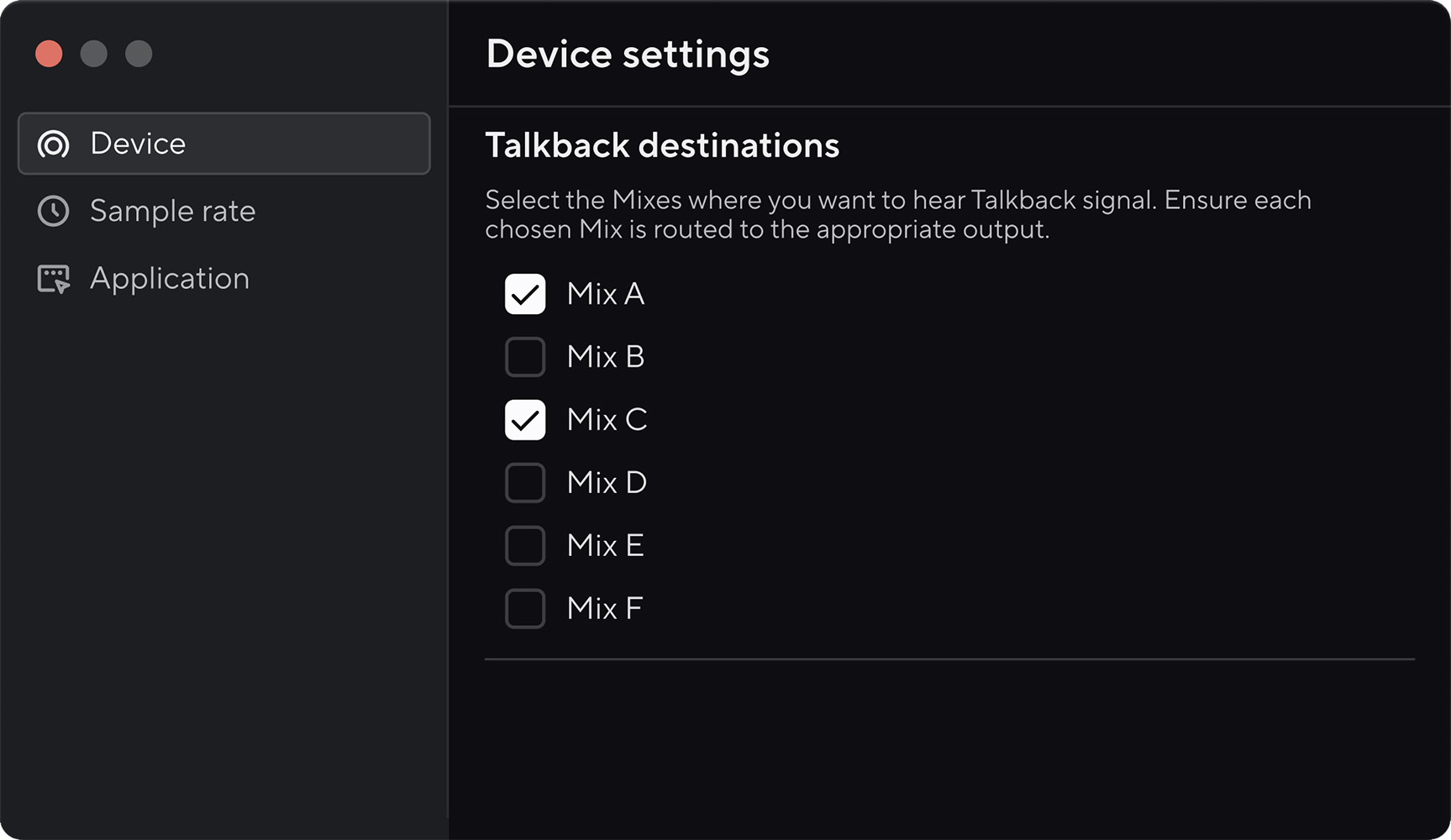

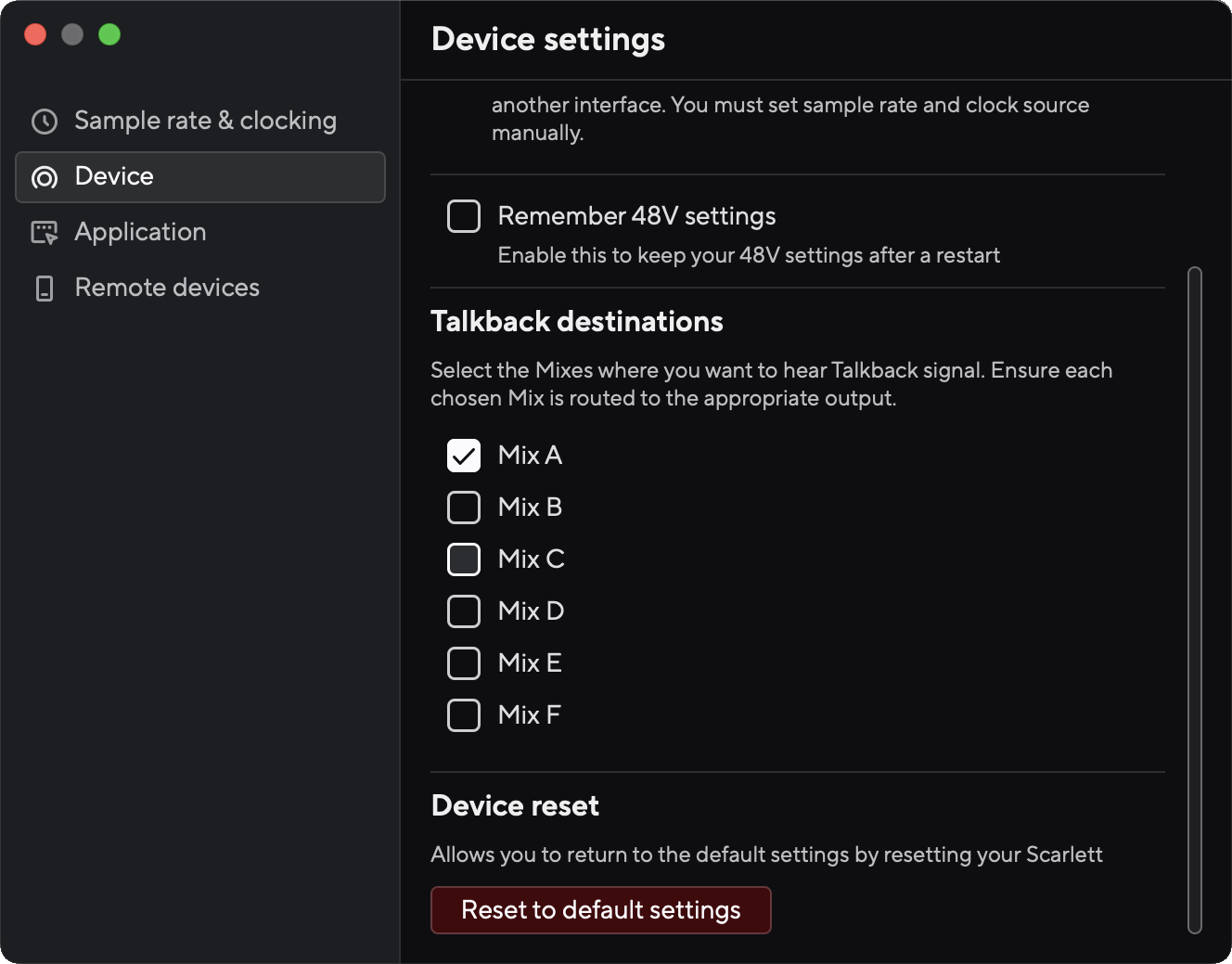

Vous pouvez changer l'acheminement de Talkback dans Focusrite Control 2 pour alimenter n'importe quelle combinaison de mixages.

Par défaut, le bouton Talk est « temporaire » – Talkback n’est actif que lorsque vous maintenez le bouton enfoncé. Vous pouvez changer le bouton Talkback pour qu'il soit temporaire ou verrouillé depuis Focusrite Control 2.

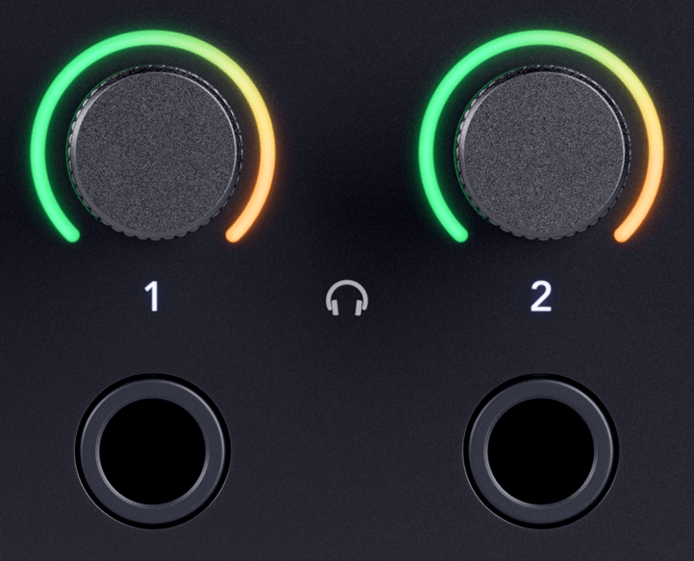

Votre Scarlett 18i20 dispose de deux sorties casque. Celles-ci sont complètement indépendantes des autres sorties analogiques, donc elles peuvent avoir leur propre mixage dédié.

Les sorties casque sont des prises TRS de 6,35 mm (¼"). De nombreux casques ont une prise de 3,5 mm TRS, pour les connecter à votre Scarlett 18i20 vous devez utiliser un adaptateur TRS de 6,35 mm à 3,5 mm.

Les contrôles au-dessus des sorties casque contrôlent le niveau acheminé au casque.

Autour des contrôles du casque se trouvent des halos qui progressent dans le sens des aiguilles d'une montre, du vert à l'ambre, pour montrer le niveau de sortie de votre casque. Les vumètres sont pré-fade, ce qui signifie qu'ils ne sont pas affectés par le réglage du contrôle du casque.

Les commandes de sortie du casque sont des encodeurs, ce qui vous permet de contrôler le niveau soit à partir du cadran, soit en Focusrite Control 2.

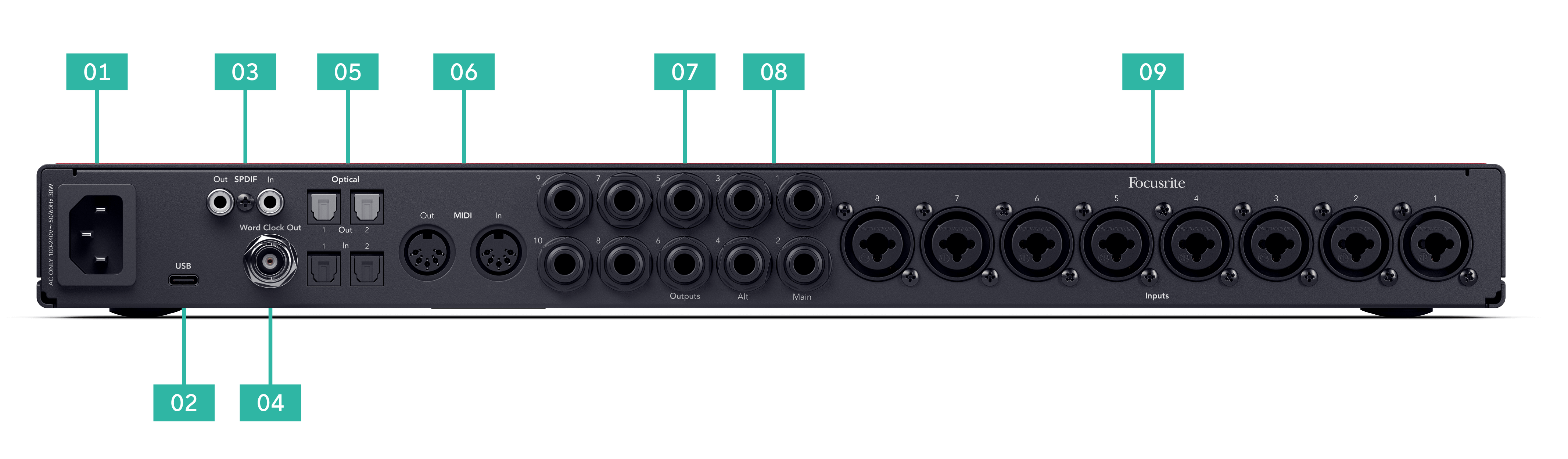

Le port USB Type-C étiqueté USB sert à connecter votre Scarlett à votre ordinateur.

Utilisez le câble USB-C inclus pour vous connecter à un port USB-C sur votre ordinateur ou utilisez l'adaptateur USB-C à A pour connecter à un port USB-A de votre ordinateur.

Les ports S/PDIF vous donnent deux canaux d'E/S numériques pour vous connecter à d'autres équipements audio avec les E/S S/PDIF comme les amplis de guitare, préamplis micro ou tout périphérique avec une sortie S/PDIF.

Il existe de nombreuses façons de connecter et de synchroniser votre Scarlett 18i20 lorsque vous utilisez un appareil externe connecté via S/PDIF. Pour plus d'informations sur l'horloge et la configuration des E/S numériques, veuillez consulter la section Idicateur Statut de synchronisation .

L'indicateur de statut de synchronisation de votre Scarlett 18i20 devrait être allumé en vert. Lorsque vous envoyez de l'audio depuis le périphérique externe à votre Scarlett 18i20 vous devriez voir les canaux S/PDIF entrant sur les canaux 11-12.

La sortie d'horloge Word du Scarlett 18i20 permet d'envoyer des signaux d'horloge à des appareils externes connectés via ADAT ou S/PDIF. Vous pouvez utiliser cette sortie principalement si vos appareils ADAT ou S/PDIF externes ne disposent pas des options d'horloge appropriées, mais qu'ils ont une entrée Horloge Word.

La sortie de l'horloge mot ne contient pas d'audio, elle n'envoie que des signaux d'horloge.

Le Scarlett 18i20 a seulement une sortie d'horloge Word, donc elle ne peut pas recevoir l'horloge Word. Vous devez vous connecter à l'entrée d'horloge Word sur n'importe quel périphérique externe.

Les connexions optiques à l'arrière de votre Scarlett 18i20 vous permettent de connecter des périphériques externes numériquement pour étendre le nombre de canaux de votre Scarlett 18i20.

Les ports MIDI d'entrée et de sortie de Scarlett 18i20 vous permettent d'utiliser votre Scarlett comme interface MIDI USB. L'entrée MIDI reçoit les signaux MIDI des claviers ou des contrôleurs ; la sortie MIDI envoie les informations MIDI aux synthétiseurs, aux boîtes à rythmes ou à l'équipement contrôlable par MIDI.

L'entrée et la sortie MIDI ne nécessitent aucune configuration pour que pouvoir utiliser votre Scarlett 18i20 comme interface MIDI USB. Les ports MIDI du Scarlett 18i20 apparaissent dans votre logiciel compatible MIDI et vous pouvez envoyer ou recevoir des données MIDI entre votre ordinateur et le matériel MIDI via les ports MIDI DIN à 5 broches du Scarlett.

Les sorties 1 et 2 sont des sorties de niveau ligne pour connecter votre Scarlett 18i20 à un amplificateur ou à des haut-parleurs de contrôle actifs. Les sorties sont des sorties jack TRS 1/4" symétriques, vous pouvez les utiliser avec des câbles jack TS asymétriques ou TRS symétriques et les connecter à des haut-parleurs dotés d'entrées jack 1/4", RCA ou XLR.

La molette de Sortie de la façade de votre Scarlett 18i20contrôle le niveau envoyé aux sorties G et D.

Les sorties Ligne 5-10 ont des caractéristiques électriques identiques à celles des sorties de ligne 1 à 2 de l'enceinte de monitoring, mais ne sont pas contrôlées par les contrôles de sortie.

Vous pouvez régler les signaux disponibles sur ces sorties à l'aide de Focusrite Control 2, et utiliser les sorties pour alimenter des enceintes supplémentaires dans un système de contrôle multicanal, comme un caisson de basse, ou pour envoyer des signaux à des processeurs d'effets externes.

L' Entrée des connecteurs XLR à 3 broches sont conçues pour accepter des signaux de niveau microphone.

Vous pouvez contrôler le niveau de votre microphone à l'aide du contrôle du gain d'entrée correspondant sur la façade. L'alimentation fantôme 48V est également disponible si vous utilisez un microphone à condensateur, vous pouvez activer l'alimentation fantôme à l'aide du bouton 48V de la façade.

Vous pouvez activer l'alimentation fantôme 48V pour chaque canal.
