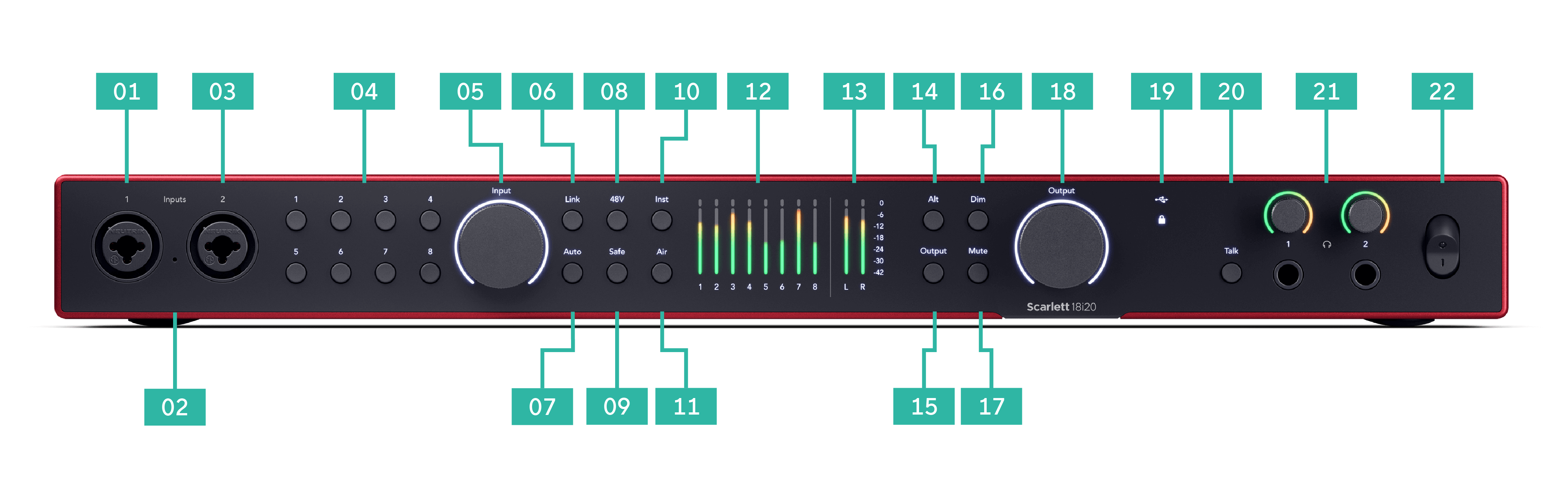

Entrées 1 Connecteur Neutrik® Combo XLR et jack 6,35 mm (1/4"). Accepte les entrées micro XLR ou les câbles jack mono asymétriques (TS) et mono symétriques (TRS) 1/4" au niveau Ligne ou Instrument.
-
Micro de talkback - l'emplacement du micro de talkback.
-
Entrées 2 Connecteur Neutrik® Combo XLR et jack 6,35 mm (1/4"). Accepte les entrées micro XLR ou les câbles jack mono asymétriques (TS) et mono symétriques (TRS) 1/4" au niveau Ligne ou Instrument.
-
Sélectionnez les boutons 1 – 8 - Appuyez pour sélectionner l'un des huit préamplis pour contrôler ses paramètres de préampli et le gain d'entrée. Le numéro du canal actuellement sélectionné est vert.
-
Contrôle de gain d'entrée - Le contrôle du gain définit le niveau d'entrée pour le préampli sélectionné.
-
Bouton Liaison - Appuyez pour créer une paire stéréo de canaux d'entrée. (Voir Liaison ).
-
Bouton Auto - appuyez sur ce bouton pour lancer le gain automatique (voir Gain automatique).
-
Bouton 48 V - appuyez sur ce bouton pour activer l’alimentation fantôme 48 V à l’entrée micro XLR afin d’alimenter les microphones à condensateur.
Vous pouvez régler 48 V indépendamment pour chaque canal de préampli.
-
Bouton Safe : appuyez sur ce bouton pour activer la fonction Clip Safe pour votre entrée (voir Safe ).
-
Bouton Inst : appuyez sur ce bouton pour faire basculer l’entrée 6,35 mm (1/4") sélectionnée entre le niveau de ligne et le niveau instrument.
-
Bouton Air : appuyez sur ce bouton pour activer le mode AIR (voir AIR ).
-
Vumètre 1 - 8 - huit vumètres montrent les niveaux de signal des huit entrées ou sorties analogiques. Les vumètres s'alignent avec l'échelle à l'extrême droite, de -42 à 0 dBFS. Appuyez sur le bouton Sortie pour changer les vumètres de l'entrée à la sortie.
En mode Entrée, si un vumètre s'allume en rouge, il a atteint 0 dBFS, et vous devriez réduire le gain d' entrée sur ce canal pour éviter la saturation.
-

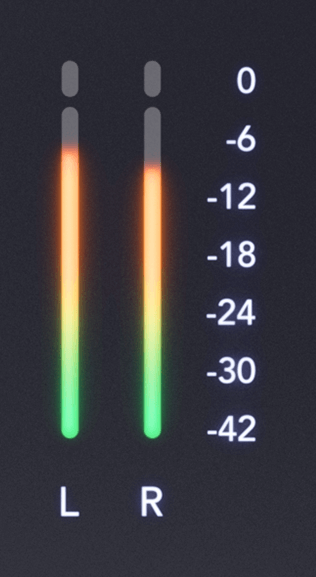

Vumètres G et D - deux vumètres pour montrer le niveau envoyé hors des sorties de l'enceinte de monitoring.
-

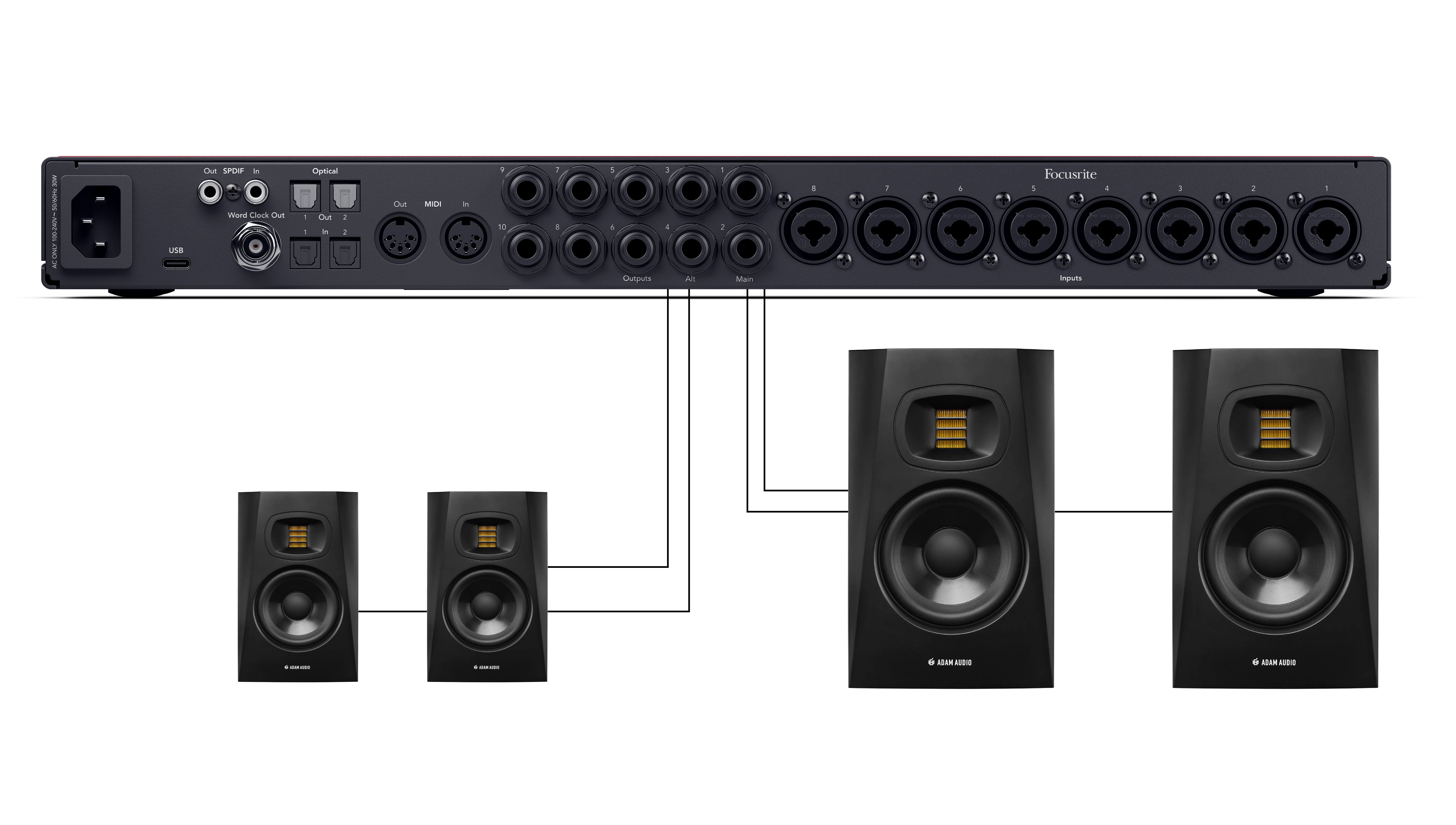

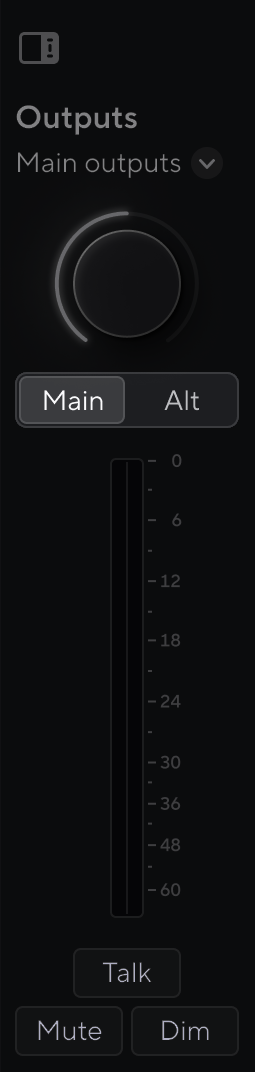

Bouton Alt - Appuyez sur le bouton Alt pour acheminer le signal allant vers la première paire de sortie d’enceintes de monitoring ( 1 et 2 ) et la deuxième paire de sortie d’enceintes de monitoring ( 3 et 4 ). Pour utiliser deux paires de moniteurs et basculer entre eux, voir Alt .
-
Bouton Sortie - Change les vumètres 1 - 8 pour afficher les paramètres de sortie pour les sorties 3-10 (les sorties 1 et 2 apparaissent toujours sur les boutons G et D ).
-
Bouton Dim - réduit le niveau de sortie envoyé à vos sorties de 18 dB.
-
Bouton Mute - coupe le signal envoyé à vos sorties.
-

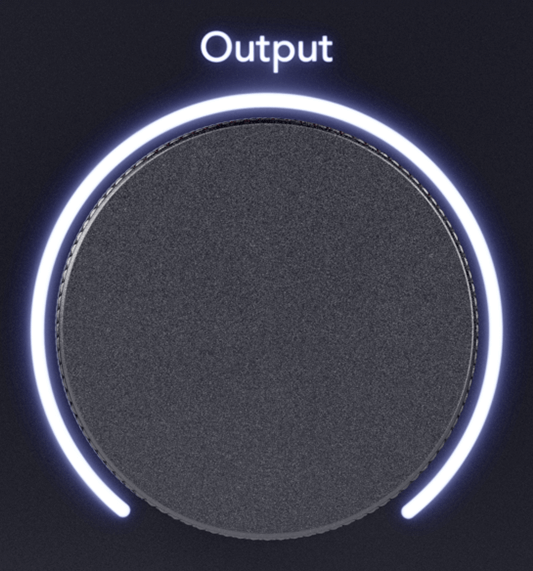

Contrôle de la sortie du haut-parleur principal et indicateur du niveau de sortie - Par défaut, contrôlez le niveau allant aux Sorties 1 et 2. Le vumètre montre où votre contrôle de sortie est défini. Vous pouvez configurer Sortie pour contrôler plus de sorties.
-
Icônes de statut
-
-
Talk - maintenez Talk pour activer le micro de talkback. Lorsqu'il est actif, Talk s'allume, et le micro de talkback est acheminé vers diverses sorties, par exemple un casque pour parler à vos musiciens.
-
-

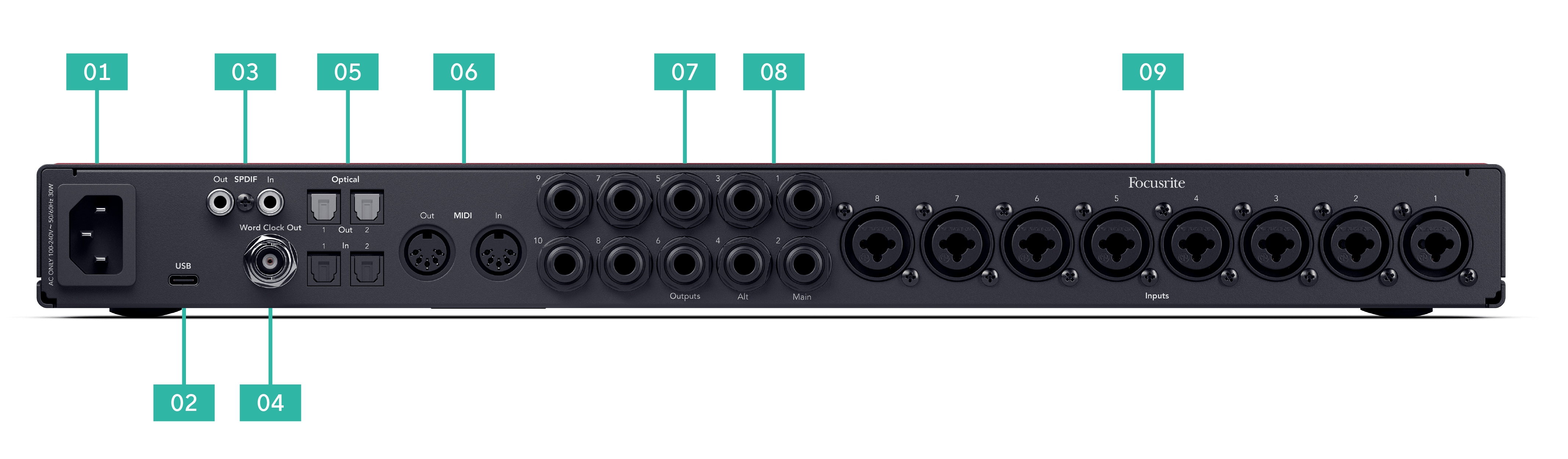

Interrupteur d’alimentation - O est la position éteinte, I est la position allumée.
-
Alimentation électrique - Une prise d'alimentation standard conforme à la norme CEI.
-
USB - connecteur USB-C pour connecter votre 18i20 4th Gen à votre ordinateur.
-
Sortie et Entrée S/PDIF - Deux prises RCA coaxiales pour les signaux audio numériques S/PDIF à deux canaux entrants et sortants. Reportez-vous à Statut de synchronisation et utilisation votre Scarlett avec ADAT et S/PDIF pour plus d’informations sur la façon de configurer votre Scarlett 18i20 avec un périphérique S/PDIF.
-
Sortie horloge Word - Connecteur BNC transportant un signal horloge Word pour synchroniser d'autres équipements audio numériques.
-

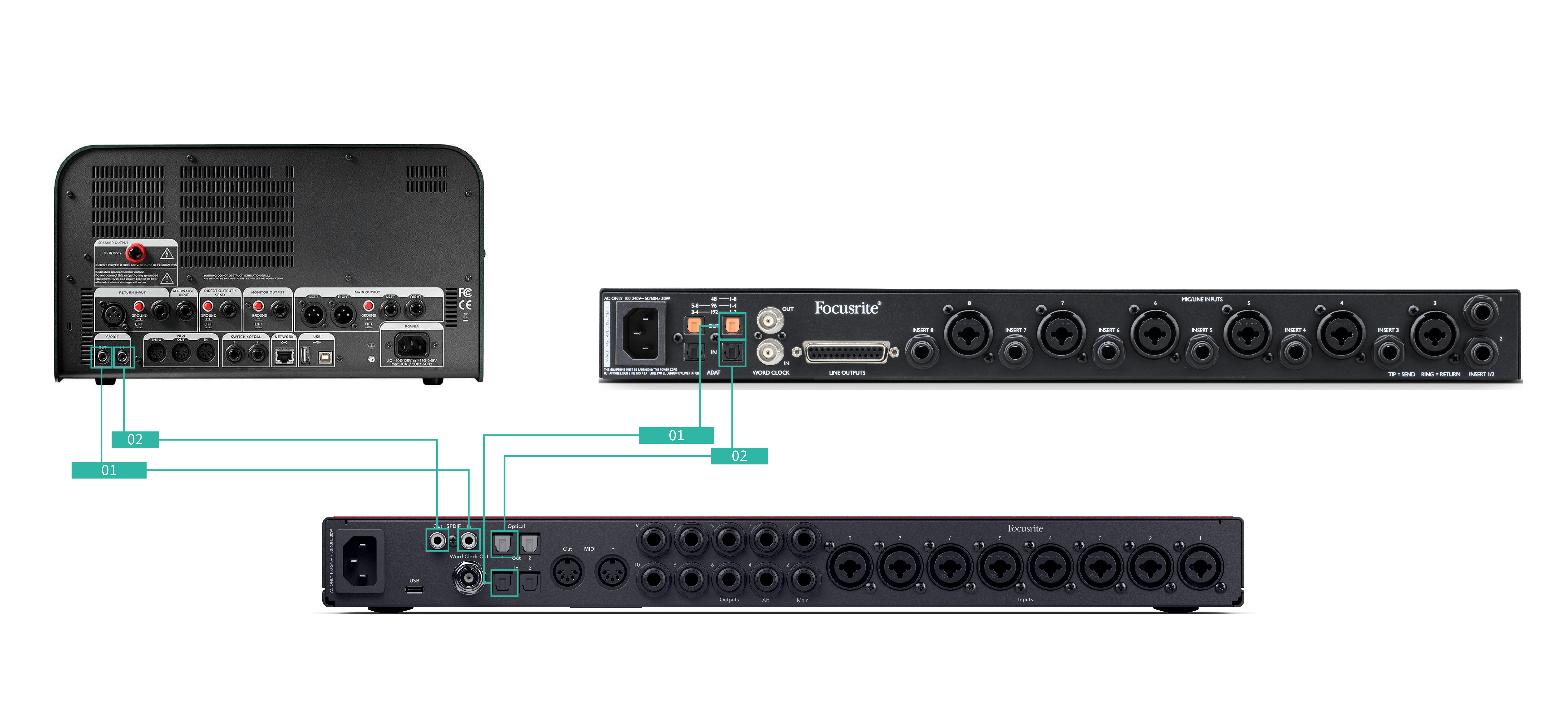

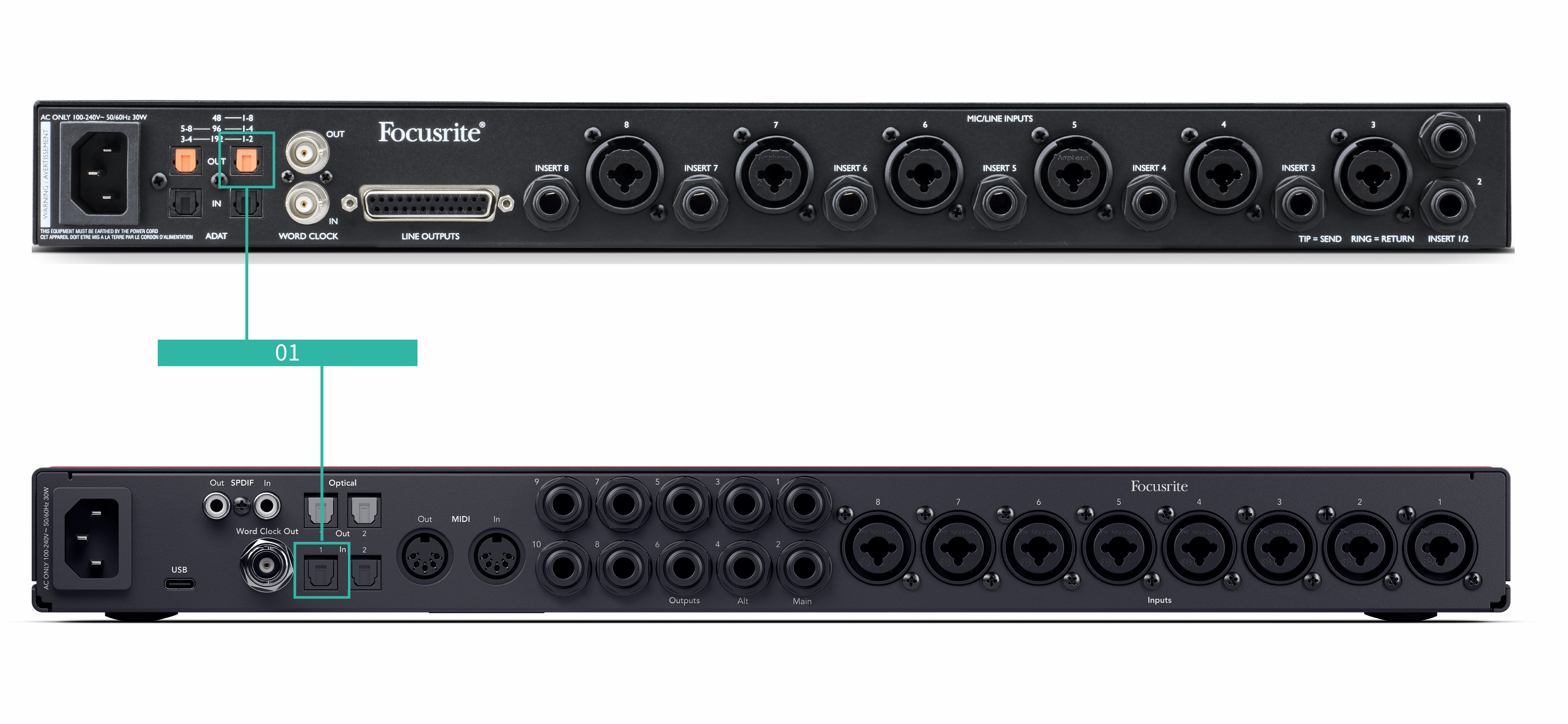

Optique Sortie 1/2 et Entrée 1/2 : quatre connecteurs TOSLINK pouvant prendre en charge jusqu’à 16 canaux audio numériques en entrée et en sortie au format ADAT avec des fréquences d’échantillonnage de 44,1/48 kHz ou 88,2/96 kHz. Vous pouvez configurer une entrée et une sortie pour recevoir et transmettre un signal S/PDIF optique à deux canaux.
-
Sortie et Entrée MIDI - prises DIN standard à 5 broches pour équipements MIDI externes. Le 18i20 4th Gen agit comme une interface MIDI, permettant l'échange de données MIDI avec votre ordinateur.
-
Sortie Ligne 1 - 10 - Prise jack Neutrik®️ 1/4" (TS ou TRS) pour connecter votre Scarlett aux entrées de niveau de ligne sur des périphériques tels que les enceintes de monitoring, amplificateurs, consoles de mixage ou processeurs externes. Utilisez des câbles jack TRS 1/4" pour des connexions symétriques dans la mesure du possible.
-
Ligne Sortie A ( 1 / 2 ) et B ( 3 / 4 ) - Deux paires de prises Neutrik®️ 1/4" (TS ou TRS) conçues pour connecter votre Scarlett à deux paires d'enceintes de monitoring (paire A et paire B) afin que vous puissiez basculer entre les ensembles à l'aide du bouton Alt sur la façade.
-
Entrées 1 - 8 : connecteur Neutrik® Combo XLR et jack 6,35 mm (1/4"). Elles acceptent les entrées micro XLR ou les câbles jack mono asymétriques (TS) et mono symétriques (TRS) 1/4" au niveau Ligne.
Remarque Les entrées 1 / 2 sont dupliquées au verso, tout ce qui est connecté aux entrées de la façade 1 et 2 prendra la priorité sur les entrées du panneau arrière.
Cette section couvre toutes les fonctions de la façade de votre 18i20 4th Gen, ce qu’elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Le gain d’entrée du préampli contrôle la quantité de signal envoyé à votre ordinateur et à votre logiciel d’enregistrement.
Il est essentiel de régler un bon niveau pour le gain d’entrée du préampli afin d’obtenir la meilleure qualité d’enregistrement possible. Si le gain d’entrée du préamplificateur est trop faible, le signal sera trop faible et lorsque vous essaierez d’augmenter son niveau plus tard, vous pourrez entendre du bruit dans l’enregistrement ; si le gain d’entrée du préamplificateur est trop élevé, vous risquez de « saturer » l’entrée et d’entendre une distorsion discordante dans l’enregistrement.
Pour ajuster le gain de préampli d'entrée sur votre Scarlett 18i20 vous devez d'abord sélectionner le préampli que vous souhaitez ajuster. Appuyez sur le bouton de sélection correspondant (1-8). Le contrôle de gain d' entrée contrôle maintenant le préampli que vous avez sélectionné.

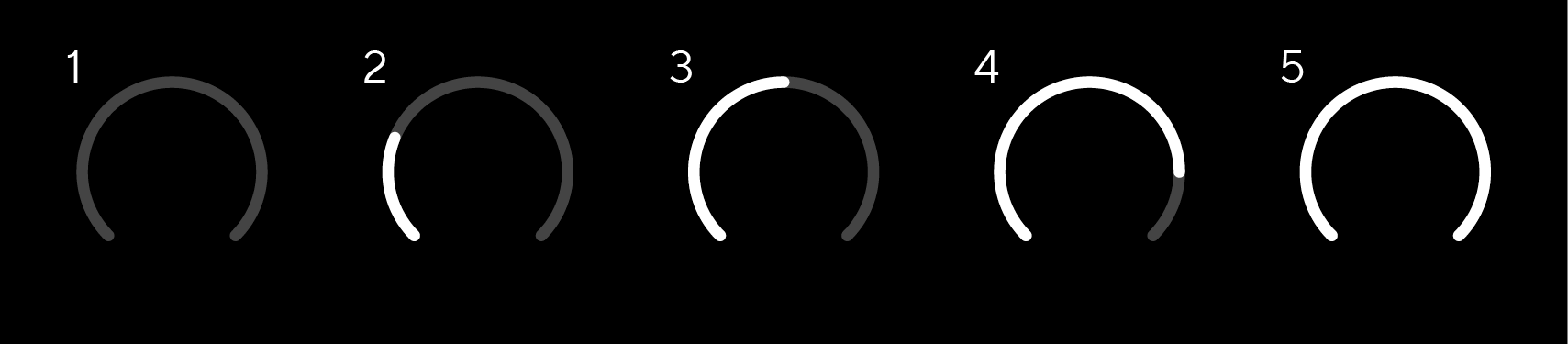

Pour augmenter le gain d’entrée, déplacez le contrôle de gain dans le sens des aiguilles d’une montre. Au fur et à mesure, le halo de gain s’allume progressivement dans le sens des aiguilles d’une montre pour indiquer le niveau de gain. Ce diagramme présente le gain à différents niveaux :
-
Pas de gain d’entrée
-
25 % de gain d’entrée
-
50 % de gain d’entrée
-
75 % de gain d’entrée
-
100 % de gain d’entrée
Vous pouvez aussi contrôler le gain du préampli à distance en utilisant Focusrite Control 2.
Pour régler le gain du préampli dans Focusrite Control 2 :
-
Cliquez sur le potentiomètre virtuel du canal à régler, ou utilisez la touche Tab pour sélectionner le contrôle du gain du préampli.
-
Déplacez la souris vers le haut ou vers le bas, ou utilisez les touches fléchées du clavier, pour augmenter ou diminuer le gain (par incréments de ±1 dB).
Les images suivantes montrent le gain du préampli réglé au minimum, à un niveau moyen et au maximum.
|
Pas de gain d’entrée |
50 % de gain |
100 % de gain |
Cette vidéo vous explique comment contrôler le gain depuis Focusrite Control 2.

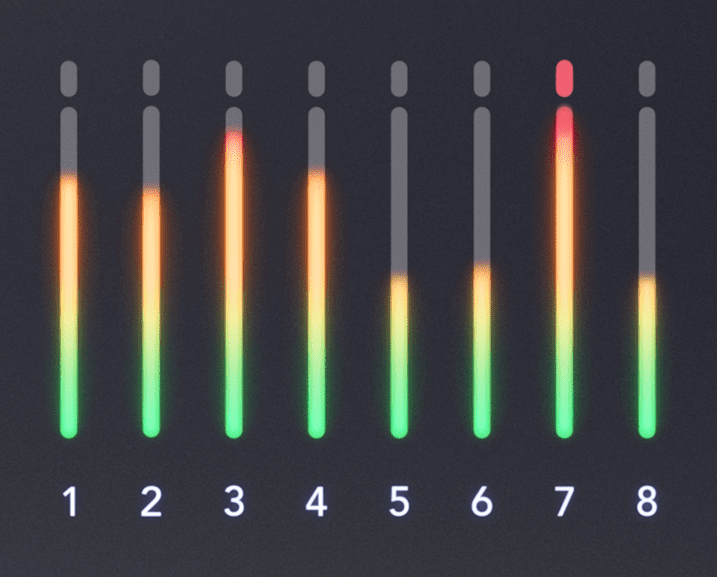

Les vumètres 1-8 affichent le niveau d'entrée de chaque 18i20.
À mesure que vous augmentez le gain ou que le volume de la source augmente, les indicateurs affichent un niveau plus élevé entrant dans votre ordinateur.
À gauche des vumètres, il y a une échelle de -42dBFS à 0 dBFS. Lorsque vous enregistrez, visez un niveau de signal autour de -18 dBFS, avec les parties les plus fortes du signal atteignant -12 dBFS.
Astuce
Si le signal sature, l’indicateur de saturation en haut s’allume en rouge. Si cela se produit, sélectionnez ce canal et réduisez le gain.
De nombreuses commandes de la façade de votre Scarlett 18i20 sont partagées entre les entrées de préamplis. Les boutons de sélection, étiquetés 1 à 8 déplacent les contrôles de préampli vers différentes entrées.

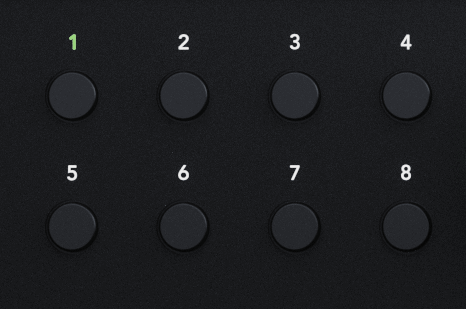

Au moins un préampli est toujours sélectionné, pour modifier quels préamplis sont affectés par les contrôles, appuyez sur l'un des boutons étiquetés 1 à 8 . Lorsque vous faites cela, le numéro du préampli nouvellement sélectionné s'allume en vert et les voyants de réglage du préampli changent pour correspondre au nouveau préamplis.
Lorsque vous allumez votre Scarlett 18i20 le dernier préampli sélectionné avant de l'éteindre, reste le préampli sélectionné.
Note
Lorsque vous liez deux entrées, le bouton Select les traite comme une seule entrée. En appuyant sur Select, vous passez à l’entrée suivante ou à la paire liée.
Lier les préamplis permet de contrôler deux préamplis simultanément à l’aide d’un seul jeu de contrôles de préampli. Vous pouvez faire correspondre les contrôles du gain de deux préamplis et activer d’autres contrôles de préampli. Ceci est utile pour l’enregistrement stéréo, par exemple, d’une paire de microphones, d’un synthétiseur stéréo ou d’un clavier.
Note
Vous ne pouvez lier que des préamplis adjacents dont le canal gauche est défini comme canal d’entrée impair, par ex. vous pouvez lier les canaux d’entrée 1 et 2, ou 3 et 4, mais pas 2 et 3.
Pour lier les préamplis :
-
Appuyez sur le bouton Select ( 1 - 8 ) pour choisir un côté de la paire.
-
Appuyez sur le bouton Liaison pour lier les préamplis.
Quand vous avez lié des préamplis :
-

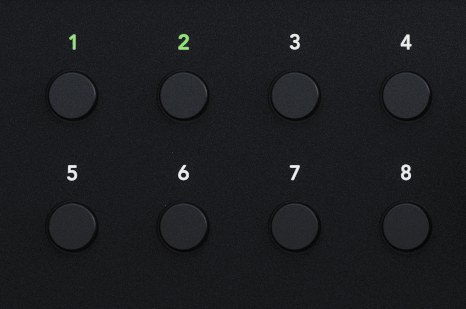

Les deux numéros de préampli s'allument en vert lorsque vous sélectionnez cette paire.
-
Le niveau de gain du préampli est défini à la valeur la plus basse de la paire nouvellement liée.
-
Les paramètres de préampli sont hérités du préampli actuellement sélectionné, par ex. le préampli 1 est sélectionné, le préampli 2 hérite donc des réglages, Air , Safe et Inst à partir de Préampli 1.
-
La modification de tout paramètre de préampli modifie l'état des deux préamplis.
-
Ajuster le contrôle de gain de l'un ou l'autre modifie le niveau de gain pour les deux préamplis et est affiché sur les deux halos de gain.
-
48 V est désactivé pour les deux préamplis.
Pour lier les préamplis dans Focusrite Control 2, cliquez sur le bouton de liaison dans le coin supérieur droit de la page des entrées . Dans la fenêtre contextuelle, vous pouvez choisir les entrées que vous souhaitez lier ou délier.
Lorsque vous liez deux préamplis, l'icône de liaison apparaît en bas des deux tranches de canal.
Lorsque vous déliez les préamplis :
-
Le premier préampli de la paire précédemment liée devient sélectionné et s'allume Vert.
-
Les niveaux de gain et les paramètres du préampli restent les mêmes, mais vous pouvez désormais les modifier indépendamment.
48 V, aussi communément appelé « Alimentation fantôme », envoie 48 volts du connecteur XLR de votre interface aux appareils qui ont besoin d’être alimentés pour fonctionner. L’utilisation la plus courante est l’alimentation des microphones à condensateur, mais vous pouvez également avoir besoin du 48 V pour les préamplis de micro en ligne, les microphones dynamiques actifs et les boîtes de direct actives.
Pour activer le 48 V :
-
Connectez votre microphone, ou tout autre appareil alimenté, à une entrée XLR de votre interface à l’aide d’un câble XLR. Le 48 V n’est pas envoyé aux entrées jack 6,35 mm (1/4").
-
Sélectionnez le bon canal d’entrée.
-
Appuyez sur le bouton 48 V (ou sur le bouton correspondant du logiciel).
L'icône 48 V s'allume pour indiquer qu'il est activé.
L’alimentation fantôme 48 V est maintenant envoyée à l’entrée XLR sélectionnée et à tous les appareils connectés à l’entrée XLR.
Note
Si vous activez 48 V pour les entrées 1 ou 2, puis branchez un jack de 6,35 mm (1/4") dans l’entrée de niveau Ligne ou Instrument sur la façade, votre 18i20 désactive automatiquement 48 V pour l’entrée de microphone arrière correspondante.
Pour activer le 48 V (alimentation fantôme) à partir de Focusrite Control 2, cliquez sur le bouton sur l'entrée pour laquelle vous souhaitez l'activer. Cela revient à appuyer sur le bouton 48 V sur la façade du 18i20.
|
Alimentation fantôme désactivée |
Alimentation fantôme activée |
Important
Si vous envoyez accidentellement l'alimentation fantôme 48 V à la mauvaise entrée, vous n'endommagerez pas la plupart des microphones modernes. Cependant, vous pouvez endommager certains microphones plus anciens.
En cas de doute, consultez le guide d'utilisation de votre microphone pour vous assurer qu'il peut être utilisé en toute sécurité avec l'alimentation fantôme 48 V.
Inst , ou instrument, modifie l’impédance et le niveau d’entrée des entrées jack 6,35 mm (1/4" ) de votre Scarlett afin que les entrées donnent le meilleur son possible pour une source de niveau instrument ou de niveau ligne. Les valeurs d’impédance d’entrée sont indiquées dans la section Spécifications . Si vous n’activez pas l’Inst et que vous connectez une guitare électrique, le son obtenu peut être brouillé et silencieux par rapport à l’ Inst activé.
Le bouton Inst (Instrument) n’affecte que l’entrée ligne 6,35 mm (1/4") du canal sélectionné, soit l’entrée 1 soit l’entrée 2. Il la fait passer d’une entrée adaptée aux appareils de niveau ligne à une entrée mieux adaptée aux appareils de niveau instrument.
Pour activer ou désactiver le mode Instrument pour l’entrée jack 6,35 mm (1/4"), appuyez une fois sur le bouton Inst . Le vert indique que Inst est activé, et le blanc indique que Inst est désactivé. Lorsque vous activez Inst et connectez un jack à votre Scarlett, le gain minimum de l’entrée passe à +7 dB.
Note
Lorsque le voyant Inst s’allume en blanc, l’entrée jack 6,35 mm est au niveau ligne.
Lorsque Inst est activé (vert), vous pouvez connecter des appareils de niveau instrument aux entrées 1/4" ; tels que, mais sans s’y limiter :
-
Guitares électriques ou électro-acoustiques directement et par l’intermédiaire de pédales d’effets.
-
Basses électriques
-
Instruments acoustiques avec micros tels que violons, contrebasses, etc.
Lorsque Inst est désactivé (blanc), vous pouvez connecter des appareils de niveau ligne aux entrées 6,35 mm (1/4"), tels que, mais sans s’y limiter, les appareils suivants :
-
Synthétiseurs
-
Claviers
-
Boîtes à rythmes
-
Préamplis micro externes
Note
Les entrées XLR et jack 1 et 2 de 6,35 mm (1/4") sur la façade de votre Scarlett 18i20 ont la priorité sur les entrées micro/ligne correspondantes sur le panneau arrière.
Si aucun signal ne provient d’un élément connecté aux entrées arrière 1 et 2, vérifiez si un élément est connecté aux entrées avant 1 et 2.
Si vous activez 48 V pour les entrées 1 ou 2, puis branchez un jack de 6,35 mm (1/4") dans l’entrée de niveau Ligne ou Instrument sur la façade, votre 18i20 désactive automatiquement 48 V pour l’entrée de microphone arrière correspondante.
Pour changer les entrées 1 ou 2 entre l’instrument et la ligne à partir de Focusrite Control 2, cliquez sur le bouton Inst une seule fois.
|
Ligne |
Instrument |
Note
Lorsque vous passez de Inst à Line, le gain reste au niveau du dernier réglage.
La fonction de gain automatique permet d’envoyer un signal dans votre 18i20 4th Gen (par exemple en chantant ou en jouant d’un instrument) pendant 10 secondes et de laisser le Scarlett régler le bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l’enregistrement.
Pour utiliser le gain automatique :
-
Appuyez sur le bouton Select pour placer les contrôles de votre préamplificateur sur le bon préampli.
-
Appuyez sur le bouton Auto de votre 18i20 4th Gen, ou sur le bouton correspondant du logiciel.
L'icône Auto s'allume pendant dix secondes. Le vumètre d'entrée correspondant se transforme en un compte à rebours de dix secondes.
-
Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours automatique. Procédez comme vous le feriez pendant l’enregistrement pour vous assurer que le gain automatique règle le niveau correctement.
Si le gain automatique a réussi, le vumètre s'allume en vert avant que le 18i20 n'affiche la valeur du gain. Le gain est maintenant réglé au bon niveau pour votre enregistrement.
Si le gain automatique échoue, le vumètre s'allume en rouge. Veuillez consulter la section Le halo de gain est devenu rouge pour plus d'informations.
Note
La fonction Gain automatique du Scarlett veille à ce que les niveaux soient réglés correctement, non seulement en utilisant le signal d’entrée, mais aussi en tenant compte des autres facteurs :
-
Le bruit de fond du préamplificateur.
-
Le silence numérique.
-
La diaphonie entre les canaux.
-
Les coups ou des chocs indésirables sur vos microphones.
Cette vidéo vous explique comment utiliser le gain automatique dans Focusrite Control 2.
Pour utiliser le gain automatique dans Focusrite Control 2 :
-
Cliquez sur le bouton Gain automatique dans Focusrite Control 2.
-
Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours automatique. Procédez comme vous le feriez pendant l’enregistrement pour vous assurer que le gain automatique règle le niveau correctement.
Le processus de gain automatique démarre et le halo de gain logiciel se transforme en un compte à rebours.

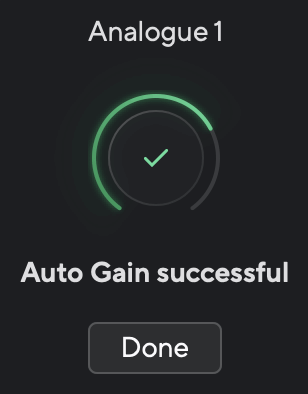

Si le gain automatique a réussi, le vumètre s'allume en vert avant que le 18i20 n'affiche la valeur du gain. Le gain est maintenant réglé au bon niveau pour votre enregistrement.
Si le signal ne convient pas au gain automatique (par exemple, aucun signal n’est détecté), après dix secondes, le gain automatique s'arrête et les vumètres s'allument en rouge. Le gain revient à la valeur définie avant de lancer le gain automatique.
|
Halo de gain matériel |
Échec du gain automatique |
Cela peut se produire pour tous les signaux inexploitables, qu'il s'agisse d'une absence de signal, de signaux trop faibles ou de signaux trop forts. Si vous voyez ce message d'erreur, essayez ce qui suit :
-
Assurez-vous d'avoir connecté la source à la bonne entrée.
-
Pour les microphones à condensateur, activez le 48 V (alimentation fantôme).
-
Assurez-vous de produire du son pendant que le gain automatique fonctionne.
-
Assurez-vous que le signal n'est pas trop fort.
-
Si vous utilisez les entrées XLR pour un appareil de niveau Ligne (synthés, claviers, modélisateurs d'amplis), utilisez plutôt les entrées jack.
-
Réduisez la puissance de sortie de l'appareil connecté.
-
-
Si le signal est trop faible, augmentez le gain de 25 à 50 % avant de lancer le gain automatique.
Note
Pour annuler le gain automatique, appuyez à nouveau sur la touche de gain automatique à tout moment pendant le processus. Le gain revient à la valeur définie avant de lancer le gain automatique.
La fonction de gain automatique permet d’envoyer un signal dans votre 18i20 4th Gen (par exemple en chantant ou en jouant d’un instrument) pendant 10 secondes et de laisser le Scarlett régler le bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l’enregistrement.
Vous pouvez utiliser le gain automatique sur autant de canaux que vous le souhaitez sur votre 18i20 4th Gen.
Pour utiliser le gain automatique multicanal
-
Maintenez le bouton Auto pendant une seconde.
Lorsque vous êtes en mode de gain automatique multicanal, toutes les LED Select clignotent.
-
Appuyez sur les boutons Select correspondant aux canaux sur lesquels vous souhaitez appliquer le gain automatique.
-
Lorsque vous êtes prêt, appuyez à nouveau sur Auto pour démarrer le processus de gain automatique sur les canaux sélectionnés.
Note
Pour annuler le gain automatique, appuyez à nouveau sur la touche de gain automatique à tout moment pendant le processus. Le gain revient à la valeur définie avant de lancer le gain automatique.
Vous pouvez également exécuter le gain automatique multicanal à partir de Focusrite Control 2.
Pour ce faire :
-
Ouvrez Focusrite Control 2 et allez à l’onglet Entrées.
-

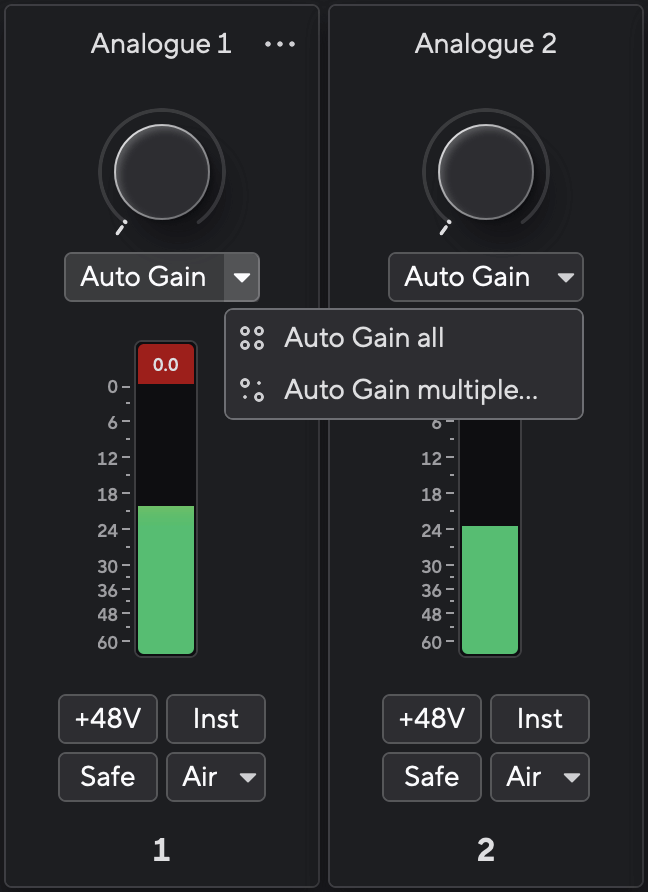

Cliquez sur la flèche du menu déroulant du bouton Gain automatique.
-
Choisissez ou .
-

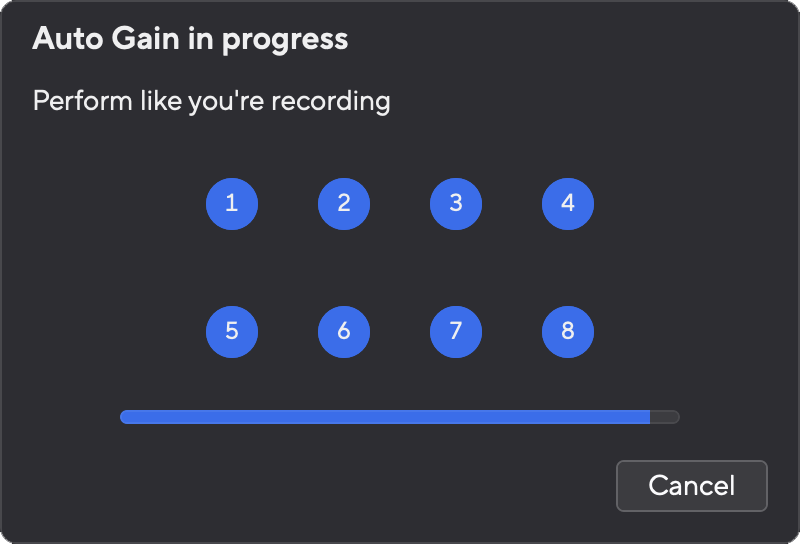

Gain automatique pour tous commencent à exécuter le gain automatique pour tous les canaux de votre 18i20 4th Gen.
-

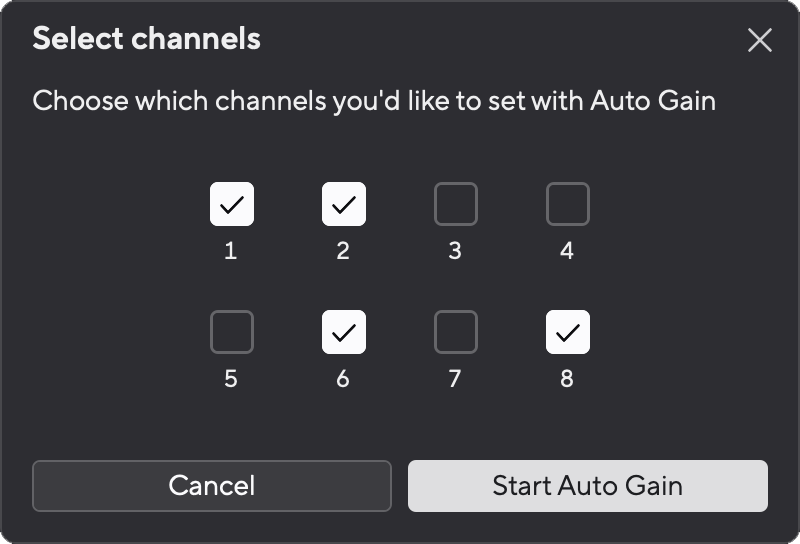

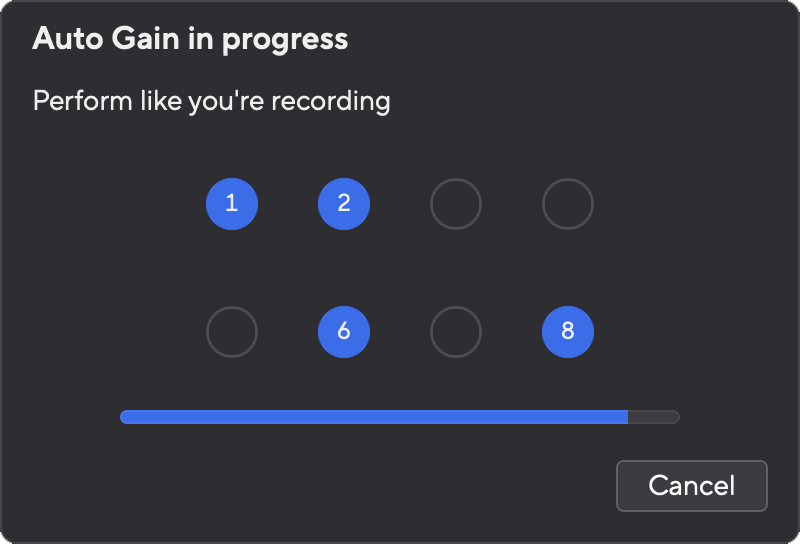

Gain automatique multiple vous permet de choisir les canaux pour lesquels vous voulez exécuter le gain automatique.
-
-
Si vous avez cliqué sur Gain automatique multiple, cochez les canaux pour lesquels vous souhaitez le gain automatique.
-
Cliquez sur.

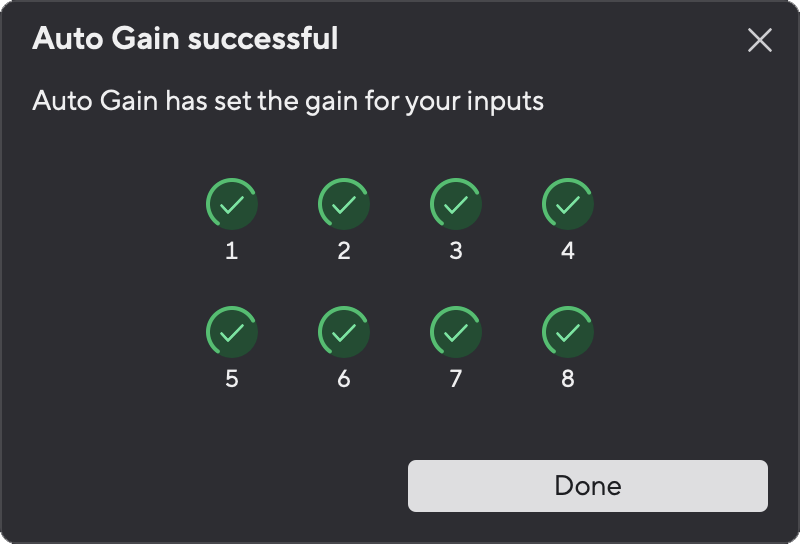

Une fois que le gain automatique est terminé, Focusrite Control 2 affiche les canaux et leurs nouveaux niveaux de gain :
|
Tous les canaux |
Canaux multiples |
Le gain automatique multicanal peut échouer pendant le processus pour un, plusieurs ou tous les canaux. Si cela se produit, vous verrez un de ces deux messages :
|

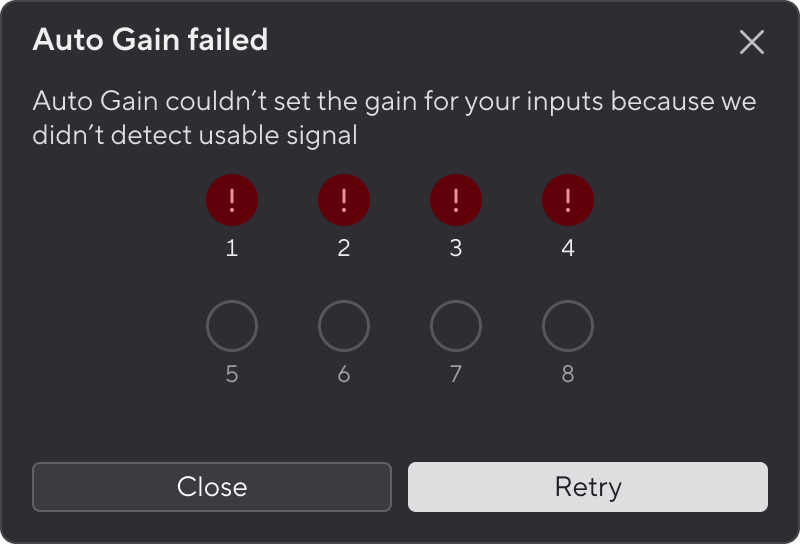

Si le gain automatique échoue pour tous les canaux, vous verrez le message d’échec du gain automatique. |

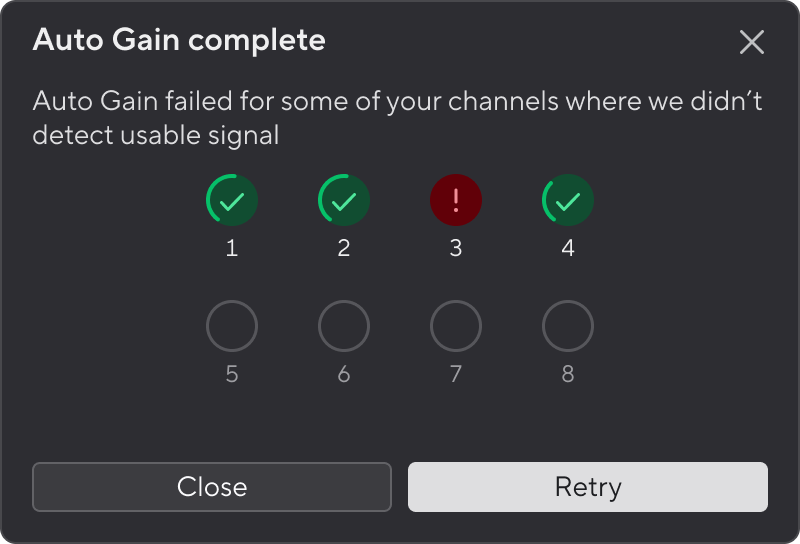

Si le gain automatique échoue pour un ou plusieurs canaux, vous verrez le message complet du gain automatique, mais avec l’option de le gain automatique sur tous les canaux. |
Vous pouvez soit :
-
Cliquez suret tous les gains automatiques s’exécutent à nouveau pour tous les les canaux pour lesquels vous avez utilisé le gain automatique, même les canaux réussis.
-
Cliquez sur Fermer et exécuter le gain automatique pour tous les canaux qui ont échoué.
-
Cliquez sur Fermer et ajustez manuellement le gain pour tous les canaux qui ont échoué.
Lorsque vous lancez le gain automatique sur votre 18i20, vous devez produire un son pour que l’entrée puisse régler le niveau correctement. Si vous avez besoin d’un instant pour rejoindre votre microphone ou votre instrument, vous pouvez utiliser le décompte avant le gain automatique afin de retarder le démarrage du processus.
Pour activer le décompte avant le gain automatique :
-
Accédez à l’onglet Entrées de Focusrite Control 2.
-
Cliquez sur la touche Gain automatique en haut de l’onglet Entrées de Focusrite Control 2.
-
Cliquez pour sélectionner la durée du décompte avant le gain automatique :
-
Désactivé
-
5 secondes
-
10 secondes
-
20 secondes
-
30 secondes
-
Lorsque le décompte avant le gain automatique est activé, la petite icône de minuteur en haut de l’onglet Entrées de Focusrite Control 2 indique la durée actuelle du décompte, en secondes.
La cible du gain automatique vous permet de choisir le niveau que vous souhaitez obtenir pour votre signal après avoir lancé le gain automatique.
Vous pouvez régler la cible du gain automatique dans l’onglet Appareil des Préférences de Focusrite Control 2.
La fonction de gain automatique permet d’envoyer un signal dans votre 18i20 4th Gen (par exemple en chantant ou en jouant d’un instrument) pendant 10 secondes et de laisser le Scarlett régler le bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l’enregistrement.
Par défaut, le gain automatique vise à régler le niveau de votre signal sur -18 dB. Cela vous laisse une réserve de gain suffisante pour ajouter des effets et enregistrer plusieurs pistes, tout en conservant une réserve suffisante pour l’ensemble de votre mixage.
Vous pouvez ajuster le niveau cible du gain automatique si vous risquez moins de manquer de réserve de gain, par exemple si vous enregistrez moins de pistes, utilisez votre interface pour des appels vidéo ou faites du streaming.
Vous pouvez régler la cible du gain automatique sur les niveaux suivants
-
-6 dB
-
-12 dB
-
-18 dB
Le bouton Safe s’applique à la fonction Clip Safe qui ajuste automatiquement le gain de votre préamplificateur en cas de saturation.
La saturation se produit lorsque le gain est réglé trop haut pour le son enregistré et que l’entrée surcharge le préampli. La distorsion du préampli est un signe de saturation, c’est souvent désagréable et elle peut ruiner un enregistrement. Clip Safe permet d’éviter cela : si l’entrée est proche de la saturation, Clip Safe réduit le gain du préampli, ce qui évite d’avoir à réenregistrer la prise.
Note
Clip Safe n’est disponible que jusqu’à 96 kHz. Vous ne pouvez pas l’utiliser à des fréquences d’échantillonnage quadribandes (176,4 kHz et 192 kHz). Le voyant Safe s’allume en rouge pour indiquer qu’il n’est pas disponible.
Pour activer Clip Safe :
-
Appuyez sur le bouton Select pour placer les contrôles de votre préamplificateur sur le bon préampli.
-
Appuyez sur le bouton Safe de l’interface ou le bouton correspondant du logiciel.
Lorsque vous activez Safe, l’icône Safe s’allume en vert.
Lorsque deux entrées sont sélectionnées à l’aide du Preamp Link, Safe s’applique aux deux préamplis.
Astuce
Lorsque vous activez Clip Safe, votre Scarlett contrôle en permanence les signaux d’entrée, jusqu’à 96 000 fois par seconde, et grâce à une combinaison de réglage de préampli analogique et de DSP, Clip Safe réduit considérablement le risque de saturation.
Le mode Air permet de modifier le son du préamplificateur de votre Scarlett grâce à deux modes différents : Présence Air ou Présence Air et Distorsion harmonique. Le mode Air affecte les entrées micro, ligne et instrument.
Air affecte les entrées micro, ligne et instrument.
Pour activer le mode Air, sélectionnez l’entrée, appuyez sur le bouton Air une fois pour Présence Air, une deuxième fois pour Présence Air et Distorsion harmonique et une troisième fois pour l’éteindre. Le voyant Air change de couleur pour indiquer le mode sélectionné :
|
Mode |
Description |
Remarques |
|---|---|---|
|
Désactivé |
Le préamplificateur est clair |
|
|
Présence Air |
Un circuit analogique augmente la présence aux sources. |
|
|
Présence Air et distorsion harmonique |
Ajoutez des harmoniques, en plus du circuit analogique Air. |
Uniquement disponible jusqu’à 96 kHz |
Pour permettre à l'air de Focusrite Control 2 cliquez sur bouton. Cela revient à appuyer sur le bouton sur le 18i20panneau avant.
|
Air désactivé |
Présence Air sélectionnée |
Présence Air et Distorsion sélectionnés |
Lorsque vous cliquez sur le bouton Air de Focusrite Control 2, le dernier mode Air sélectionné est activé. Pour changer le mode Air sélectionné (Présence ou Présence et Distorsion), cliquez sur la flèche pour afficher le menu déroulant.
|
Présence Air sélectionnée |
Présence Air et Distorsion sélectionnés |
Note
Présence Air & Distorsion n’est disponible que jusqu’à 96 kHz, vous ne pouvez pas l’utiliser avec des fréquences d’échantillonnage quadribandes (176,4 kHz et 192 kHz).
La touche Alt (alternative) de 18i20 vous permet d’acheminer rapidement une source vers différentes sorties analogiques ou de changer les sources qui alimentent un ensemble de sorties analogiques. Cette fonction est utile pour écouter vos mixages sur une autre paire d’enceintes ou pour écouter deux sources différentes sur les mêmes sorties.
Pour configurer les haut-parleurs pour le basculement des haut-parleurs :
-
Connectez vos haut-parleurs principaux pour contrôler les sorties 1-2.
-
Connectez vos haut-parleurs alternatifs pour contrôler les sorties 3-4.
-
Allez dans l’onglet Routage de Focusrite Control 2.
-
Après la configuration de vos enceintes de monitoring, vous pouvez basculer entre vos enceintes de monitoring principales (Sorties 1-2) et Alt (Sorties 3-4) soit en appuyant sur le bouton Alt sur la façade soit en cliquant sur le bouton Alt dans Focusrite Control 2.
Note
Lorsque vous supprimez des sorties du groupe de moniteurs Alt, leur niveau de réglage est automatiquement défini sur la dernière valeur sur laquelle vous avez défini la molette de sortie.
Le bouton Dim réduit le niveau de sortie envoyé à vos sorties de 18 dB.
|
Dim désactivé |
Dim activé |
Le bouton Dim est utile pour faciliter les conversations ou pour essayer différentes idées dans la pièce sans interrompre la lecture.
Par défaut, Dim affecte les sorties de l’enceinte de monitoring Main 1 et 2, mais dans Focusrite Control 2 vous pouvez le modifier pour contrôler vos sorties Alt.

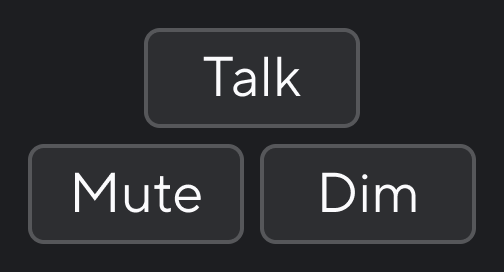

Pour activer/désactiver Dim dans Focusrite Control 2 cliquez sur le bouton dans la section Sorties à droite.
Le bouton Dim fonctionne de la même manière que le bouton Dim sur la façade de votre 18i20 et réduit le niveau de sortie envoyé à vos sorties de 18 dB.
|
Dim désactivé. |
Dim activé. |
La touche Sortie modifie le fonctionnement des vumètres 1-8. Lorsqu’elle est activée, les vumètres affichent les niveaux de sortie analogiques après le fader au lieu des niveaux d’entrée analogiques.
Lorsqu'elle est active, la Sortie s'allume en vert.
Dans ce mode, les vu-mètres 1 à 8 indiquent les niveaux des sorties analogiques 3 à 10. Les vu-mètres principaux L et R de la façade continuent d’indiquer les niveaux des sorties 1 et 2.
|
Sortie désactivée (blanc), mesure des entrées. |
Sortie activée (vert), mesure des sorties. |
Astuce
Pour attribuer des signaux aux différentes sorties, voir la section Utilisation de l’onglet Focusrite Control 2 Routing.
Le bouton Mute coupe le signal envoyé à vos sorties.
|
Mute désactivé. |
Mute activé. |
Par défaut, Mute affecte les sorties de l’enceinte de monitoring Main 1 et 2, mais dans Focusrite Control 2 vous pouvez le modifier pour contrôler vos sorties Alt.
Pour activer/désactiver Mute dans Focusrite Control 2Mute dans la section Sorties à droite.
Le bouton Mute fonctionne de la même manière que le bouton Mute sur la façade de votre 18i20 4th Gen.
|
Mute désactivé. |
Mute activé. |
Le contrôle Sortie et les vumètres de sortie sont liés aux signaux allant aux Sorties au dos de votre Scarlett 18i20. Les compteurs indiquent le niveau de sortie de votre enceinte de monitoring sélectionnée, soit 1-2 ou 3-4 lorsque Alt est allumé.
Le halo autour du contrôle de l' enceinte de monitoring de votre Scarlett 18i20 s'allume en blanc pour montrer où s'applique le réglage.
Les vumètres de sortie G et D sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) vous montrant le niveau de signal venant de votre ordinateur allant à Sorties 1 et 2 .
Le côté droit de Focusrite Control 2 la section Sortie est une représentation visuelle du contrôle de sortie et des vumètres.

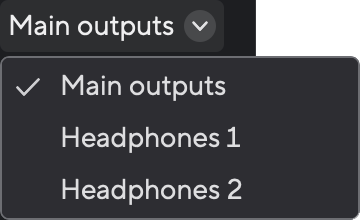

En haut de la section Sortie , vous pouvez utiliser le menu déroulant pour modifier les sorties que vous contrôlez.
Le cadran en Focusrite Control 2 est une représentation logicielle du contrôle Sortie sur la façade de votre Scarlett 18i20. Lorsque vous changez le contrôle du matériel, le logiciel se met à jour, lorsque vous déplacez le contrôle sur la façade, la numérotation dans Focusrite Control 2 est mise à jour.
La section Sortie vous permet de contrôler la fonction Alt, ou le basculement des haut-parleurs. Cliquez sur
Pour plus d’informations, voir Basculement des haut-parleurs (Alt).

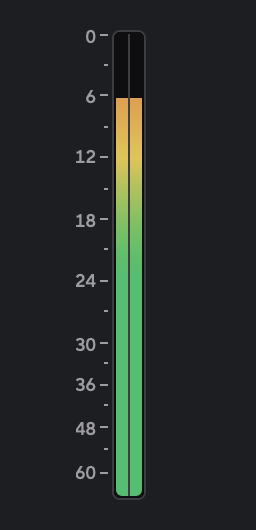

Les vumètres de sortie reflètent les vumètres de la façade et sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) vous montrant le niveau de signal provenant de votre ordinateur allant aux Sorties 1 et 2 (ou 3 et 4 si vous activez Alt).
L’icône Statut de la synchronisation
L’indicateur Statut de synchronisation est plus utile lorsque vous essayez d’étendre le nombre de canaux en utilisant votre Scarlett 18i20 avec d’autres équipements connectés aux entrées ou sorties numériques de votre Scarlett 18i20; les E/S ADAT ou S/PDIF.
Important
Pour transmettre l’audio, l’indicateur de statut de synchronisation doit s’allumer en vert. Pour ce faire, vous devez connecter votre Scarlett 18i20horloge leader (horloge interne) ou horloge follower (horloge ADAT ou S/PDIF) à une horloge leader valide.
Lorsque vous utilisez les entrées numériques, votre Scarlett 18i20 et les autres périphériques audio doivent être synchronisés avec leurs horloges, en utilisant des signaux d’horloge, donc leur audio est enregistré en même temps.
Selon le type d’appareil numérique que vous connectez à votre Scarlett 18i20 (ADAT, coaxial S/PDIF ou optique S/PDIF), vous devez vous assurer que le mode E/S numérique est correctement défini ; pour plus d’informations, reportez-vous à Réglage des modes de port numérique.
Astuce
Si vos périphériques audio numériques ne sont pas correctement synchronisés, vous entendrez des parasites audibles, ou le son ne passera pas du tout.
Il y a quelques principes à respecter lorsque vous essayez de synchroniser plusieurs périphériques audio numériques :
-
Le signal d'horloge peut être intégré dans le signal audio, via les mêmes câbles (par exemple, S/PDIF, ou ADAT).
-
Les signaux d'horloge sont toujours à sens unique, vous ne pouvez pas envoyer et recevoir de signaux d'horloge en utilisant un câble ADAT ou S/PDIF.
-
Il y a des horloges leader et des horloges follower.
Les appareils « suivent » les signaux d'horloge des autres appareils. Un appareil dans votre configuration doit être l'horloge leader, les autres appareils doivent être followers et recevoir le signal de l'horloge leader.
-
Chaque appareil avec E/S numérique aura une horloge interne et devrait avoir la possibilité d'être une horloge leader ou follower.
Astuce
Dans ces exemples, nous avons utilisé des produits Focusrite pour démontrer l'expansion numérique ADAT et S/PDIF, mais n'oubliez pas que ADAT et S/PDIF sont des standards universels. Ainsi, tout appareil ayant des sorties numériques ADAT ou S/PDIF fonctionnera avec les entrées numériques de votre Scarlett.
Ceci est la configuration la plus basique et implique un appareil d’extension, augmentant le nombre de canaux de votre Scarlett 18i20.
Nous avons décrit les étapes pour un dispositif d’extension ADAT, mais la même théorie s’applique aux périphériques d’extension S/PDIF. Selon le type S/PDIF que vous utilisez (coaxial ou optique), vous devrez peut-être modifier vos paramètres de mode E/S numérique dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes de port numérique.
Équipement :
-
Un préampli ADAT externe - comme un Clarett+ OctoPre.
-
Un câble TOSLINK (également appelé câble ADAT).
Configuration :
-
Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.
-
Réglez l'horloge de préampli ADAT sur Interne et la fréquence d'échantillonnage que vous avez choisie.
-
Dans Focusrite Control 2, réglez l’horloge Scarlett 18i20 sur ADAT et associez la fréquence d’échantillonnage au préampli ADAT.
-
Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.
Note
Le Scarlett 18i20 dispose de deux ports d’entrée ADAT. Avec ADAT, lorsque vous augmentez une bande de fréquence d’échantillonnage, par exemple de 44,1 kHz à 88,2 kHz, le nombre de canaux que le câble peut envoyer est divisé par deux. Cela signifie qu’avec le Scarlett 18i20 vous pouvez utiliser deux câbles pour obtenir huit canaux à 88,2 et 96 kHz.
Pour utiliser deux câbles ADAT pour huit canaux à des fréquences d’échantillonnage à double bande, réglez votre mode ADAT sur Double dans Préférences dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes de port numérique
Ceci est similaire à la configuration 1 ; cependant, cela implique plus de câbles. Elle est utile si vous n’utilisez votre appareil d’extension qu’occasionnellement, donc vous préférez garder votre Scarlett 18i20 comme horloge leader.
Nous avons décrit les étapes pour un dispositif d’extension ADAT, mais la même théorie s’applique aux périphériques d’extension S/PDIF. Selon le type S/PDIF que vous utilisez (coaxial ou optique), vous devrez peut-être modifier vos paramètres de mode E/S numérique dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes de port numérique.
Équipement :
-
Un préampli ADAT externe - comme un Clarett+ OctoPre.
-
Deux câbles TOSLINK (également appelés câbles ADAT).
Configuration :
-
Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.
-
Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i20 l’entrée ADAT du préamplificateur ADAT.
Ce câble sert juste à envoyer des données d'horloge, mais si votre préampli ADAT possède des sorties, vous pouvez également envoyer des signaux à partir de votre ordinateur pour obtenir des sorties analogiques supplémentaires.
-
Réglez l'horloge du préampli ADAT sur ADAT et sur la fréquence d'échantillonnage choisie.
-
Dans Focusrite Control 2, réglez l’horloge Scarlett 18i20 sur Interne et faites passer la fréquence d’échantillonnage au préampli ADAT.
-
Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.
Note
Le Scarlett 18i20 dispose de deux ports d’entrée ADAT. Avec ADAT, lorsque vous augmentez une bande de fréquence d’échantillonnage, par exemple de 44,1 kHz à 88,2 kHz, le nombre de canaux que le câble peut envoyer est divisé par deux. Cela signifie qu’avec le Scarlett 18i20 vous pouvez utiliser deux câbles pour obtenir huit canaux à 88,2 et 96 kHz.
Pour utiliser deux câbles ADAT pour huit canaux à des fréquences d’échantillonnage à double bande, réglez votre mode ADAT sur Double dans Préférences dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes de port numérique
Dans cette configuration, nous utilisons deux périphériques d'extension : un périphérique ADAT et un périphérique S/PDIF. Pour l'ADAT, vous pouvez utiliser un préampli comme un OctoPre ou un préampli micro. Pour S/PDIF, vous pouvez connecter une autre interface en mode autonome ou un modèle d'amplification de guitare.
L’utilisation du Scarlett 18i20 comme horloge leader est utile si vous n’utilisez vos périphériques d’extension qu’occasionnellement et que vous n’avez donc pas besoin de les allumer à chaque fois que vous utilisez votre Scarlett 18i20.
Équipement :
-
Un préampli ADAT externe - comme un Clarett+ OctoPre.
-
Un périphérique S/PDIF - comme un ampli de guitare.
-
Deux câbles ADAT.
-
Deux câbles S/PDIF.
Configuration :
-
Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i20.
Connectez le câble S/PDIF du périphérique S/PDIF à la Sortie S/PDIF à l’ Entrée S/PDIF du Scarlett 18i20.
-
Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i20 l’entrée ADAT du préamplificateur ADAT.
Connectez un second câble S/PDIF entre la Scarlett 18i20 Sortie du et l’ Entrée S/PDIF du périphérique S/PDIF.
-
Réglez l'horloge de préampli S/PDIF sur S/PDIF et sur la fréquence d'échantillonnage choisie. Certains périphériques S/PDIF ne vous permettent pas de modifier ces paramètres, si c'est le cas, consultez …
-
Réglez l’horloge de Scarlett 18i20sur interne et faites correspondre la fréquence d’échantillonnage.
-
Réglez le préamplificateur ADAT sur l’horloge ADAT et faites correspondre la fréquence d’échantillonnage (il reçoit son horloge du Scarlett 18i20 via le second câble ADAT).
Note
Aux fréquences d’échantillonnage à double bande (88,2 kHz et 96 kHz), il est seulement possible d’obtenir les configurations suivantes en utilisant deux appareils :
-
Deux canaux coaxiaux S/PDIF et quatre canaux ADAT
-
Deux canaux optiques S/PDIF et quatre canaux ADAT
-
Huit canaux ADAT
À toutes les fréquences d’échantillonnage, il n’est pas possible d’utiliser simultanément les ports S/PDIF coaxiaux et les deux ports ADAT. Reportez-vous à Ordre canal d’entrée Scarlett 18i20 pour plus d’informations sur les combinaisons d’entrées possibles.
Maintenez ou appuyez sur le bouton Talk pour activer le talkback. Par défaut, le talkback est acheminé vers les deux sorties casque.
Si le bouton Talkback est indisponible, il se peut qu'il ne soit acheminé vers aucun mixage. Voir Contrôle logiciel de Talkback.
Lorsque vous activez Talk, le volume des autres sorties du mixage est réduit afin de faciliter l'écoute du microphone de communication.
Vous pouvez changer le routing du talkback dans Focusrite Control 2 pour alimenter plusieurs mixages.
Par défaut, le bouton Talk est « ponctuel », c’est-à-dire que le talkback n'est actif que lorsque vous maintenez le bouton enfoncé. Vous pouvez changer le bouton Talkback entre ponctuel ou verrouillé depuis Focusrite Control 2. Vous pouvez voir que Talk est activé si le bouton est allumé.
Attention
Le micro de talkback se trouve derrière un petit orifice situé entre les entrées instrument.
Pour éviter tout dommage, n'insérez rien dans, ne le nettoyez pas à l'air comprimé et ne passez pas l'aspirateur à cet endroit.
Le bouton talkback du logiciel peut être ponctuel ou verrouillé.
Cliquez et maintenez le bouton Talk pour activer le talkback ponctuel. Cliquez sur le bouton Talk pour le verrouiller.
En utilisant Focusrite Control 2, vous pouvez choisir à quel mixage vous envoyez votre entrée talkback.

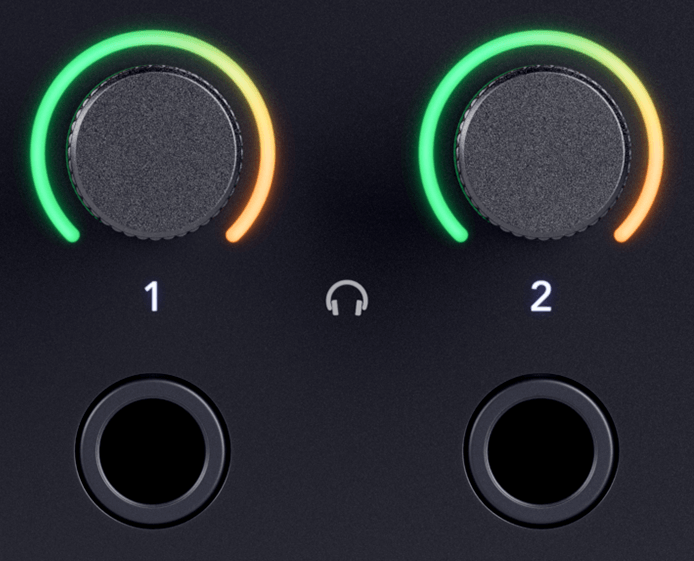

Votre 18i20 4th Gen dispose de deux sorties casque. Elles sont indépendantes des sorties analogiques. Chaque sortie casque peut avoir son propre mixage dédié.
Les sorties casque sont des prises TRS de 6,35 mm (¼"). De nombreux casques ont une prise de 3,5 mm TRS, pour les connecter à votre 18i20 4th Gen vous devez utiliser un adaptateur TRS de 6,35 mm à 3,5 mm.
Les contrôles au-dessus des sorties casque contrôlent le niveau acheminé à votre casque.
Autour des contrôles du casque se trouvent des halos. Ceux-ci se remplissent dans le sens des aiguilles d'une montre, du Vert au orange, pour indiquer le niveau envoyé vers les sorties casque. Les vumètres sont de type pré-fade, ce qui signifie qu'ils ne sont pas affectés par le réglage du contrôle du casque.
Les contrôles de sortie casque sont des encodeurs ; vous pouvez régler le volume à l'aide de la molette ou à distance depuis Focusrite Control 2.
Note
Certains casques et adaptateurs jack peuvent être équipés de connecteurs TS ou TRRS, souvent en raison de la présence d'un microphone ou d'un régulateur de volume intégré. Il se peut qu'ils ne fonctionnent pas correctement. Si vous rencontrez des problèmes, utilisez un casque et un adaptateur jack dotés de connecteurs TRS.
Vous pouvez assigner n'importe quelle source à votre casque, soit en utilisant un Mix pour une combinaison indépendante d'entrées matérielles (monitoring direct) et de canaux de lecture logiciels, ou routage direct d'une source, par exemple Software Playback 1-2.
Pour configurer le routage de votre casque :
-
Ouvrez Focusrite Control 2
-
Allez à l'onglet Routage.
-
Trouvez la sortie de votre casque dans la liste de sortie.
-
Cliquez sur la liste déroulante correspondante de la Source et choisissez la source ou le mixage que vous souhaitez envoyer à votre casque.
Le mixage que vous avez créé est maintenant envoyé à la sortie du casque que vous avez sélectionné. Vous pouvez contrôler le niveau global en utilisant le contrôle du casque sur le Scarlett ou dans le logiciel. Vous pouvez contrôler différentes parties du mixage en utilisant le Mixage dans Focusrite Control 2.
Cette section présente toutes les fonctions du panneau arrière de votre 18i20 4th Gen, ce qu’elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Le port USB Type-C étiqueté USB sert à connecter votre 18i20 4th Gen à votre ordinateur.
Utilisez le câble USB-C inclus pour vous connecter à un port USB-C de votre ordinateur. Vous pouvez également utiliser un câble ou un adaptateur USB-C vers A.
Les ports S/PDIF vous donnent deux canaux d’E/S numériques pour vous connecter à d’autres équipements audio avec les E/S S/PDIF comme les amplis de guitare, préamplis micro ou tout périphérique avec une sortie S/PDIF.
Note
Les ports S/PDIF sont des RCA coaxiales et nous vous recommandons d’utiliser des câbles de 75 Ω. Cependant, les câbles RCA normaux devraient fonctionner.
Il existe de nombreuses façons de connecter et de synchroniser votre 18i20 4th Gen lorsque vous utilisez un appareil externe connecté via S/PDIF. Pour plus d’informations sur l’horloge et la configuration des E/S numériques, veuillez consulter la section Indicateur d’état de synchronisation.
L'indicateur d’état de synchronisation de votre 18i20 4th Gen devrait s'allumer pour montrer qu'il est verrouillé ou synchronisé à l'horloge. Lorsque vous transmettez un signal audio depuis le périphérique externe à votre 18i20 4th Gen vous devriez voir les canaux S/PDIF arriver sur les canaux 11-12.
Note
Ton 18i20 4th Gen désactive les entrées et sorties numériques aux fréquences d'échantillonnage quadribandes (176,4/192 kHz).
La sortie d'horloge Word du Scarlett 18i20 permet d'envoyer des signaux d'horloge à des appareils externes connectés via ADAT ou S/PDIF. Vous pouvez utiliser cette sortie principalement si vos appareils ADAT ou S/PDIF externes ne disposent pas des options d'horloge appropriées, mais qu'ils ont une entrée Horloge Word.
La sortie de l'horloge mot ne contient pas d'audio, elle n'envoie que des signaux d'horloge.
Le Scarlett 18i20 a seulement une sortie d'horloge Word, donc elle ne peut pas recevoir l'horloge Word. Vous devez vous connecter à l'entrée d'horloge Word sur n'importe quel périphérique externe.
Les connexions optiques à l'arrière de votre 18i20 vous permettent de connecter des périphériques externes numériquement pour étendre le nombre de canaux.
En utilisant Focusrite Control 2, vous pouvez régler les entrées optiques soit au format ADAT (appareils ADAT tels que préamplis micro, E/S de niveau ligne et magnétophones), soit au format S/PDIF optique (consoles de jeux, lecteurs multimédias).
Le 18i20 possède deux ports optiques. En mode ADAT, vous pouvez utiliser un ou deux câbles pour les formats suivants :
-
Un câble :
-
Huit canaux à fréquence d'échantillonnage simple - 44,1/48 kHz
-
Quatre canaux à fréquence d'échantillonnage double bande - 88,2/96 kHz
-
-
Deux câbles :
-
Seize canaux à fréquence d'échantillonnage simple - 44,1/48 kHz
-
Huit canaux à fréquence d'échantillonnage double bande - 88,2/96 kHz
-
En mode S/PDIF, vous pouvez utiliser l'entrée optique 1 pour deux canaux S/PDIF optiques.
Note
Votre 18i20 4th Gen désactive les entrées et sorties optiques aux fréquences d'échantillonnage quadribande (176,4/192 kHz).
Les ports MIDI d’entrée et de sortie vous permettent d'utiliser votre 18i20 4th Gen comme interface MIDI USB. L'entrée MIDI reçoit les signaux MIDI des claviers ou des contrôleurs ; la sortie MIDI envoie les informations MIDI aux synthétiseurs, boîtes à rythmes ou équipements contrôlables par MIDI.
Important
Lorsque vous recevez votre 18i20 4th Gen pour la première fois, le MIDI est désactivé parce qu’il est en mode Easy Start. Pour activer le MIDI, installez et ouvrez Focusrite Control 2.
L’entrée et la sortie MIDI ne nécessitent aucune configuration pour que pouvoir utiliser votre 18i20 4th Gen comme interface MIDI USB. Les ports MIDI du 18i20 4th Gen apparaissent dans votre logiciel compatible MIDI et vous pouvez envoyer ou recevoir des données MIDI entre votre ordinateur et le matériel MIDI via les ports MIDI DIN à 5 broches du 18i20.
Note
Le port de sortie MIDI de votre 18i20 4th Gen ne peut pas fonctionner comme un port MIDI Thru.
Les sorties 1 et 2 sont des sorties de niveau ligne pour connecter votre Scarlett 18i20 à un amplificateur ou à des haut-parleurs de contrôle actifs. Les sorties sont des sorties jack TRS 1/4" symétriques, vous pouvez les utiliser avec des câbles jack TS asymétriques ou TRS symétriques et les connecter à des haut-parleurs dotés d’entrées jack 1/4", RCA ou XLR.
La Scarlett 18i20 molette de la façade de votre sortie contrôle le niveau envoyé aux sorties 1 et 2 .
Note
Il est possible d’utiliser des connexions asymétriques, comme des prises TS de 6,35 mm ou des jack RCA – mais nous ne le recommandons pas. En utilisant des connexions asymétriques, vous pourrez entendre des interférences à travers vos enceintes de monitoring.
Si vous entendez des parasites, des grésillements ou tout autre bruit dans vos enceintes de monitoring, même lorsque les sons ne sont pas joués, assurez-vous que vous utilisez des connexions symétriques dans la mesure du possible.
Votre Scarlett 18i20 dispose de deux ensembles de sorties d’enceintes de monitoring, étiquetées Principal, 1 et 2, et Alt, 3 et 4.
Ceux-ci sont conçus pour vous permettre d’utiliser deux ensembles d’enceintes de monitoring et de basculer entre elles d’une simple pression sur le bouton Alt.
Les sorties ligne 5-10 ont des caractéristiques électriques identiques à celles des sorties ligne de monitoring 1 et 2 mais ne sont pas contrôlées par la commande de sortie.
Vous pouvez régler les signaux disponibles sur ces sorties à l’aide de Focusrite Control 2, et utiliser les sorties pour alimenter des enceintes supplémentaires dans un système de monitoring multicanal, comme un caisson de basse, ou pour envoyer des signaux à des processeurs d’effets externes.
L’ Entrée des connecteurs XLR à 3 broches sont conçues pour accepter des signaux de niveau microphone.
Vous pouvez contrôler le niveau de votre microphone à l’aide du contrôle du gain d’entrée correspondant sur la façade. L’alimentation fantôme 48 V est également disponible si vous utilisez un microphone à condensateur, vous pouvez activer l’alimentation fantôme à l’aide du bouton 48 V sur la façade.
Vous pouvez activer l’alimentation fantôme 48 V pour chaque canal.
