4i4 caractéristiques matérielles

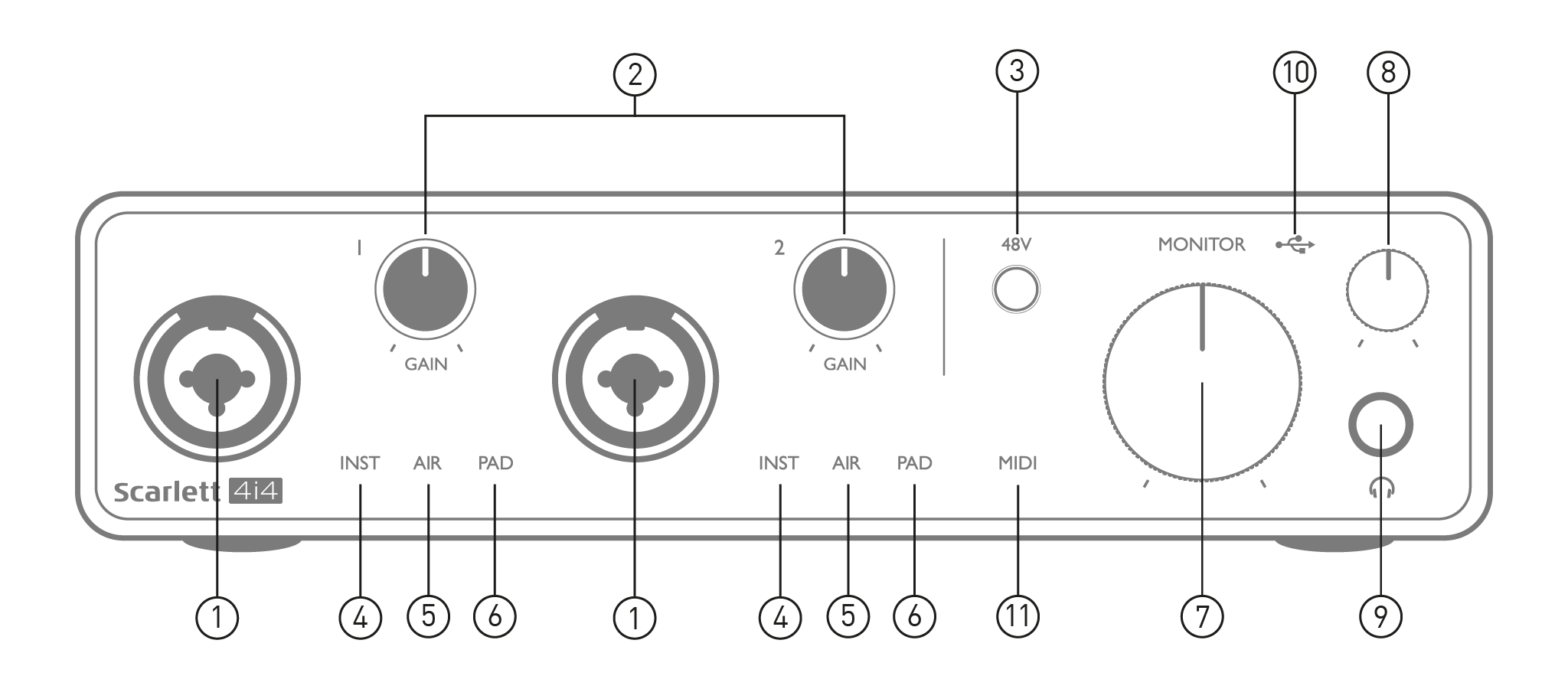

Entrées 1 et 2 – Prises d'entrée « combo » : connectez-y des microphones, des instruments (guitare, par exemple) ou des signaux de niveau ligne. Ces prises acceptent les connecteurs XLR et jack 6,35 mm (1/4"). Les microphones se connectent via des fiches XLR ; les instruments et les signaux de niveau ligne doivent être connectés via des fiches jack 6,35 mm (1/4") de type TS ou TRS. Le gain du préampli est adapté aux microphones lorsqu'une fiche XLR est insérée, et aux signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module de sons ou d'un processeur d'effets) via une fiche XLR, car le niveau du signal saturerait le préampli et entraînerait une distorsion ; de plus, si l'alimentation fantôme est activée, vous risqueriez d'endommager votre matériel.

GAIN 1 et GAIN 2 – Ajustez le gain du préamplificateur pour les signaux des entrées 1 et 2 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).

48V – Interrupteur d'alimentation fantôme pour les entrées micro - active l'alimentation fantôme 48 V aux contacts XLR des deux connecteurs Combo.

INST Deux LED rouges s'allument lorsque le mode Instrument est sélectionné pour les entrées 1 ou 2 de Focusrite Control ; le gain est alors ajusté en fonction du signal de l'instrument. Lorsque le mode Instrument est désactivé, l'entrée jack 6,35 mm est configurée pour recevoir un signal de niveau ligne, provenant par exemple d'un clavier, d'un module de synthétiseur ou d'un processeur d'effets.

AIR – deux LED jaunes indiquant la sélection du mode AIR pour les entrées 1 et 2. Le mode AIR, activé dans Focusrite Control, modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis de microphone Focusrite ISA classiques à transformateur.

TAMPON – deux LED vertes ; s’allument lorsque PAD est sélectionné dans Focusrite Control pour les entrées 1 ou

2. Le PAD diminue le niveau du signal entrant dans votre DAW de 10 dB ; utilisez-le lorsque la source d'entrée a un niveau particulièrement élevé.

MONITEUR – Contrôle du volume du moniteur principal, règle le niveau uniquement sur les sorties 1 et 2 du panneau arrière.

Niveau du casque – ajuste le niveau de sortie de la sortie casque stéréo du panneau avant.

Sortie casque - Prise jack TRS 6,35 mm (¼") - branchez ici votre casque stéréo.

Voyant USB – un voyant vert s'allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.

MIDI LED – s'allume lorsque des données MIDI sont reçues. MIDI IN port.

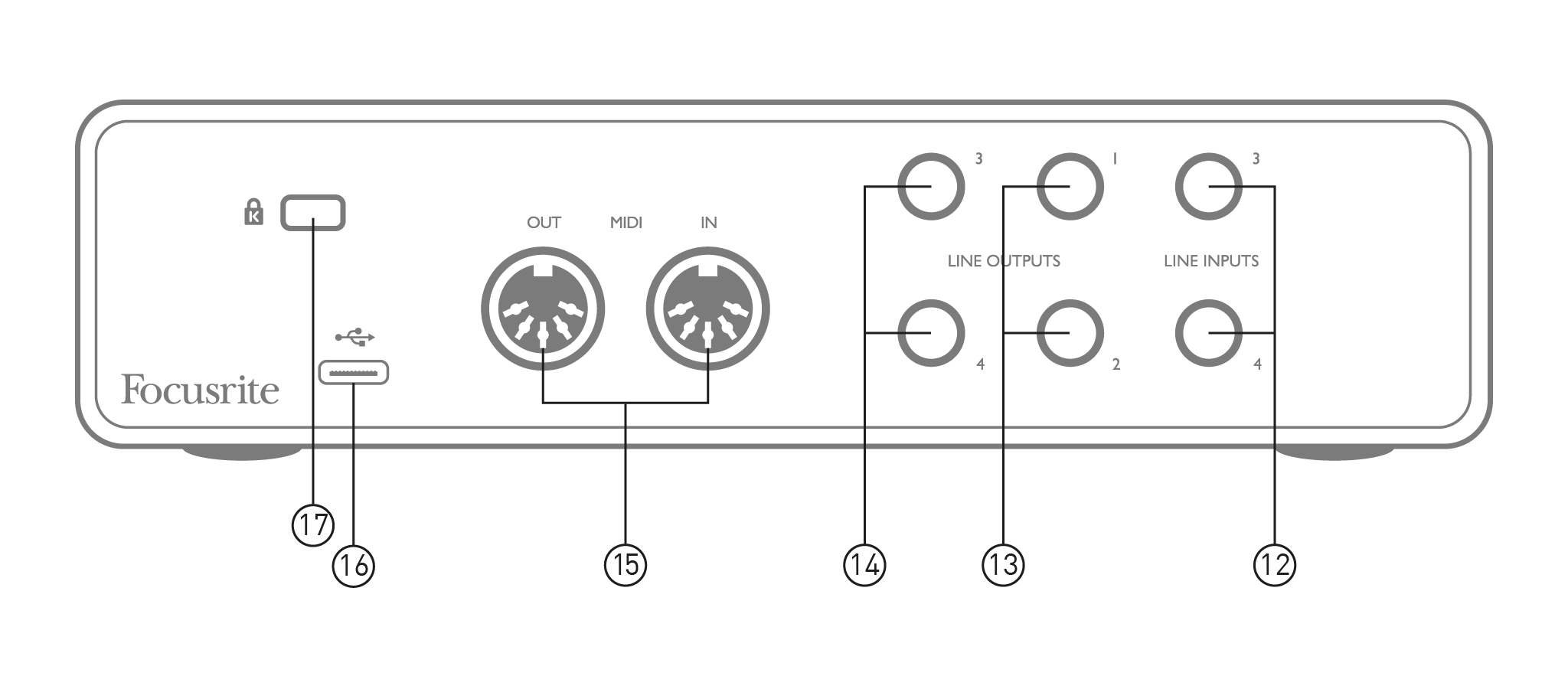

ENTRÉES DE LIGNE 3 et 4 – 2 prises jack TRS ¼" ; ce sont des entrées symétriques pour une utilisation avec des sources de niveau ligne supplémentaires, par exemple, à partir d'un clavier, d'un module de synthétiseur ou d'une unité d'effets.

SORTIES DE LIGNE 1 et 2 - 2 prises jack TRS 6,35 mm (¼"), symétriques électroniquement. Le niveau de ces sorties est réglé par le panneau avant. MONITEUR Le niveau de sortie maximal est de +10 dBu. Il peut être équipé de prises jack TRS 6,35 mm (connexion symétrique) ou TS (connexion asymétrique).

SORTIES LIGNE 3 et 4 Deux prises jack TRS 6,35 mm (¼") symétriques électroniquement. Le niveau de ces sorties est réglable via Focusrite Control ; le niveau de sortie maximal est de +10 dBu. Les fiches jack TRS 6,35 mm (¼") (connexion symétrique) ou TS (connexion asymétrique) sont compatibles.

Entrée MIDI et Sortie MIDI – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes tels que des claviers ou des modules sonores. Scarlett 4i4 3rd Gen fournit une interface MIDI pratique avec votre DAW, rendant une carte MIDI d'ordinateur inutile.

USB Port 2.0 – Connecteur de type C ; connectez-le à votre ordinateur à l’aide du câble fourni.

K (Serrure de sécurité Kensington) – sécurisez votre Scarlett 4i4 3rd Gen à une structure appropriée si désiré.
