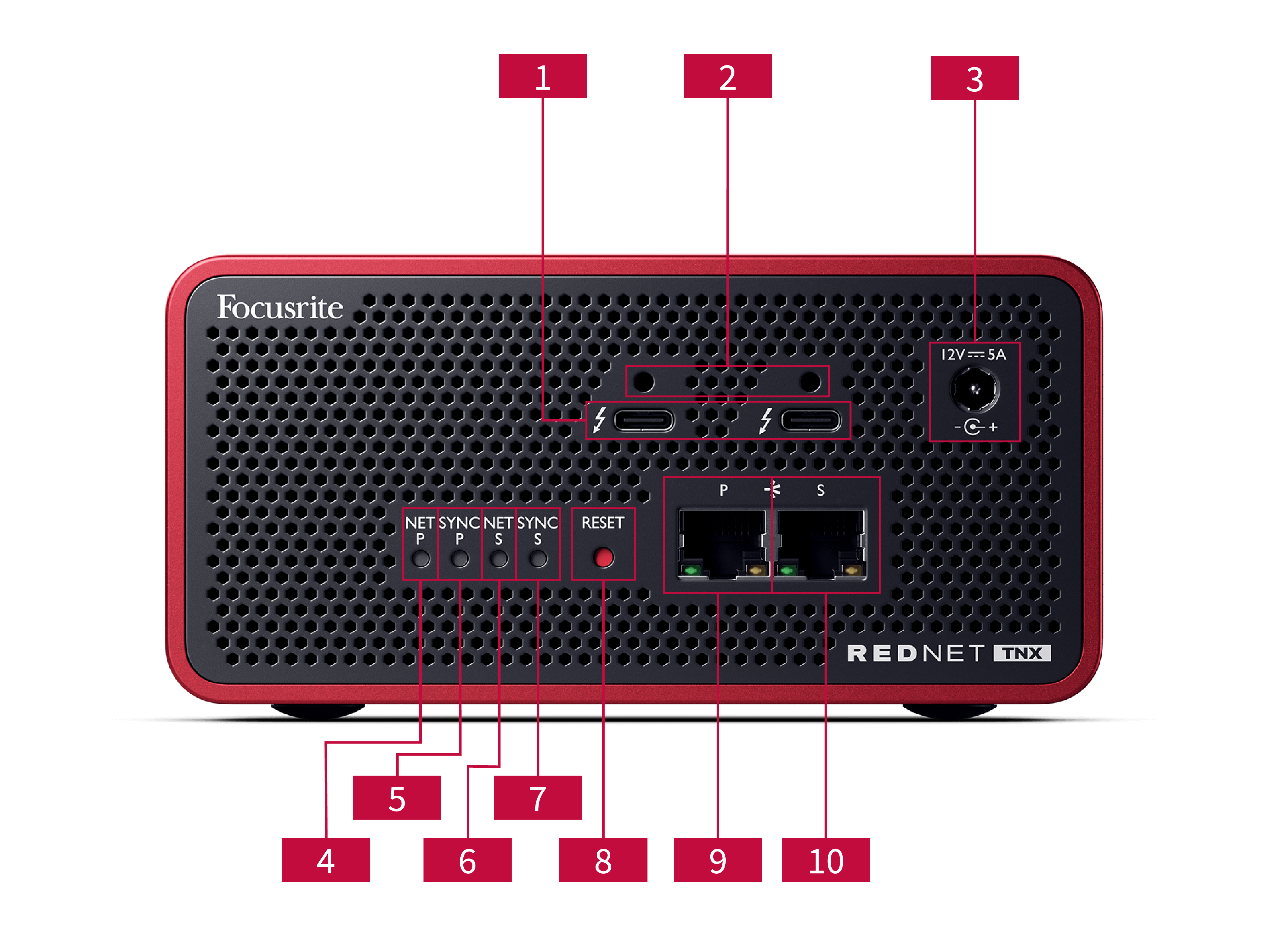

Double ports Thunderbolt
Deux ports de type C Thunderbolt vous permettent de connecter votre à votre ordinateur et autres équipements Thunderbolt en guirlande avec une puissance de 15 W.
-
Ports à clip de retenue Sonnet ThunderLok™
Fixez votre câble Thunderbolt à votre pour éviter toute déconnexion accidentelle du câble avec le clip de retenue Sonnet ThunderLok™ en option.
-
Entrée d’alimentation 12V 5A
Entrée CC avec connecteur de verrouillage.
-
LED d’état net P
LED multicolore. S’allume en mode Commuté ou en mode Redondant :
-
Vert (fixe) – Liaison primaire active (DHCP)
-
Bleu (fixe) – Liaison primaire active (IP statique)
-
Off – Pas de connexion réseau
-
-
LED d’état Sync P
LED multicolore. S’allume en mode Commuté ou en mode Redondant :
-
Bleu (fixe) – Confirme que l’appareil est un leader PTP de Dante ; il est configuré (via Dante Controller) pour générer l’horloge Dante qui sera utilisée par d’autres unités.
-
Vert (fixe) – Confirme que l’appareil est un suiveur PTP Dante ; il se synchronise sur l’horloge intégrée dans le flux binaire Dante entrant.
-
Rouge (fixe) – Pas de synchronisation PTP.
-
-
LED d’état net S
LED multicolore :
-
Vert (fixe) – Liaison secondaire active (DHCP)
-
Bleu (fixe) – Liaison secondaire active (IP statique)
-
Off – Pas de connexion réseau
-
Violet (fixe) – Indique que est en mode Commuté
-
-
LED d’état Sync S
LED multicolore. S’allume en mode Redondant uniquement :
-
Bleu (fixe) – Confirme que l’appareil est un leader PTP de Dante ; il est configuré (via Dante Controller) pour générer l’horloge Dante qui sera utilisée par d’autres unités.
-
Vert (fixe) – Confirme que l’appareil est un suiveur PTP Dante ; il se synchronise sur l’horloge intégrée dans le flux binaire Dante entrant.
-
Off – Pas de connexion réseau
-
Violet (fixe) – Indique que est en mode Commuté
-
-
Commutateur de réinitialisation
Efface la configuration actuelle (Nom, configuration IP, etc.). Appuyez et maintenez enfoncé pendant sept secondes pour rétablir l'état par défaut du avec le réglage DHCP.
Lorsqu’elles sont enfoncées, les LED de la façade avant s’allument en séquence à des intervalles d’une seconde. Toutes les LED clignoteront ensuite pendant trois secondes supplémentaires, après quoi le se réinitialisera.
-
Port réseau primaire
Connecteur RJ45 pour le réseau Dante. Utilisez des câbles réseau blindés Cat 5e ou supérieure pour connecter le au commutateur réseau Ethernet.
À côté des deux prises réseau se trouvent des LED qui s’allument pour indiquer une connexion réseau et une activité réseau valides.
-
Port réseau secondaire
Connexion réseau Dante secondaire où deux liaisons Ethernet indépendantes sont utilisées (mode Redondant), ou un port supplémentaire sur un commutateur de réseau intégré sur le réseau primaire (mode Commuté). Le mode de fonctionnement est défini via Dante Controller.
Le réseau Dante peut être visualisé ou contrôlé via l’un ou l’autre port.

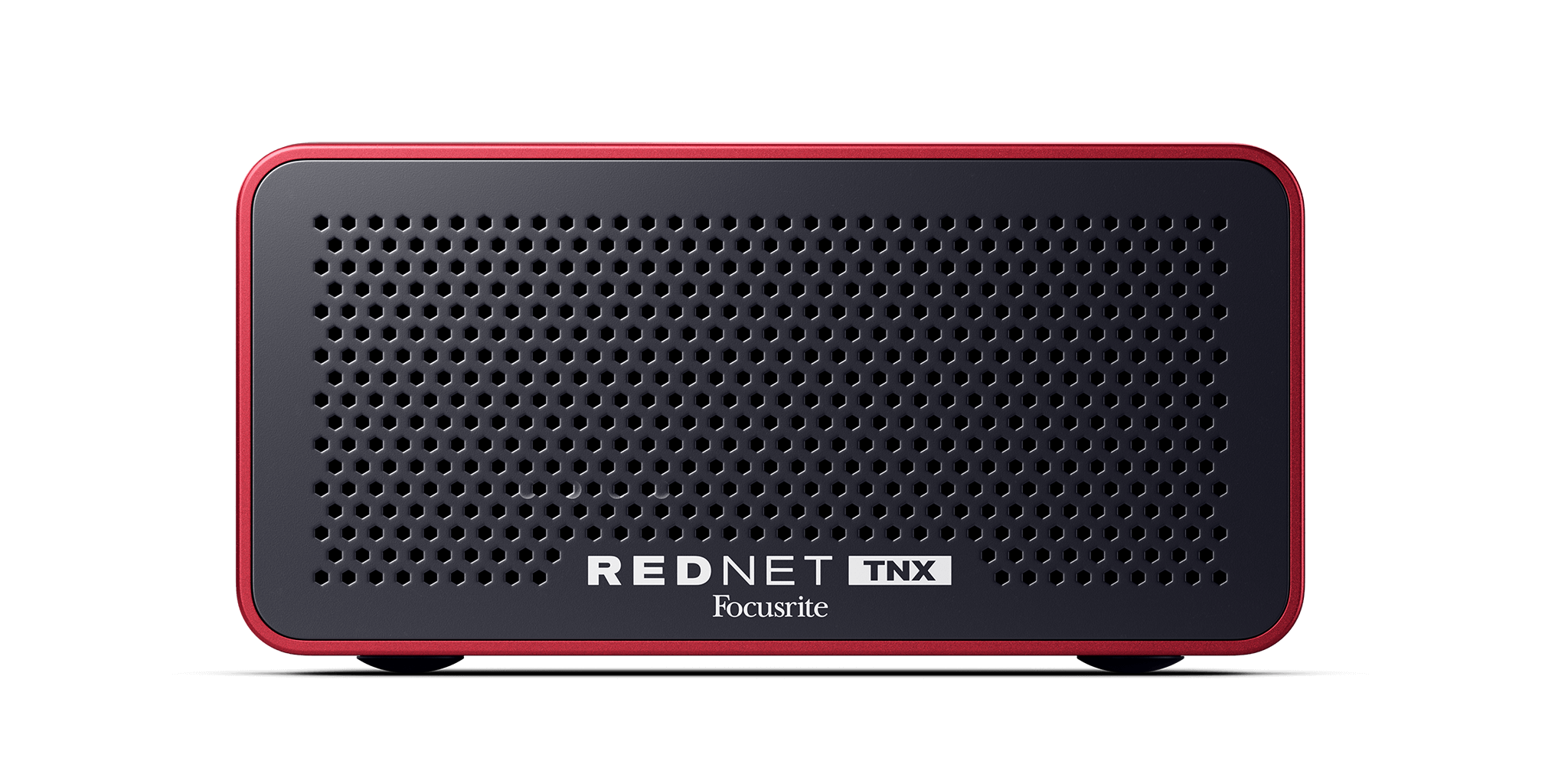

La façade du dispose d’un panneau perforé pour la ventilation. Un ventilateur à basse vitesse et à faible bruit est également visible.
Note
La température ambiante maximale de fonctionnement est de .
Assurez-vous que la façade n’est pas obstruée pour permettre la ventilation.

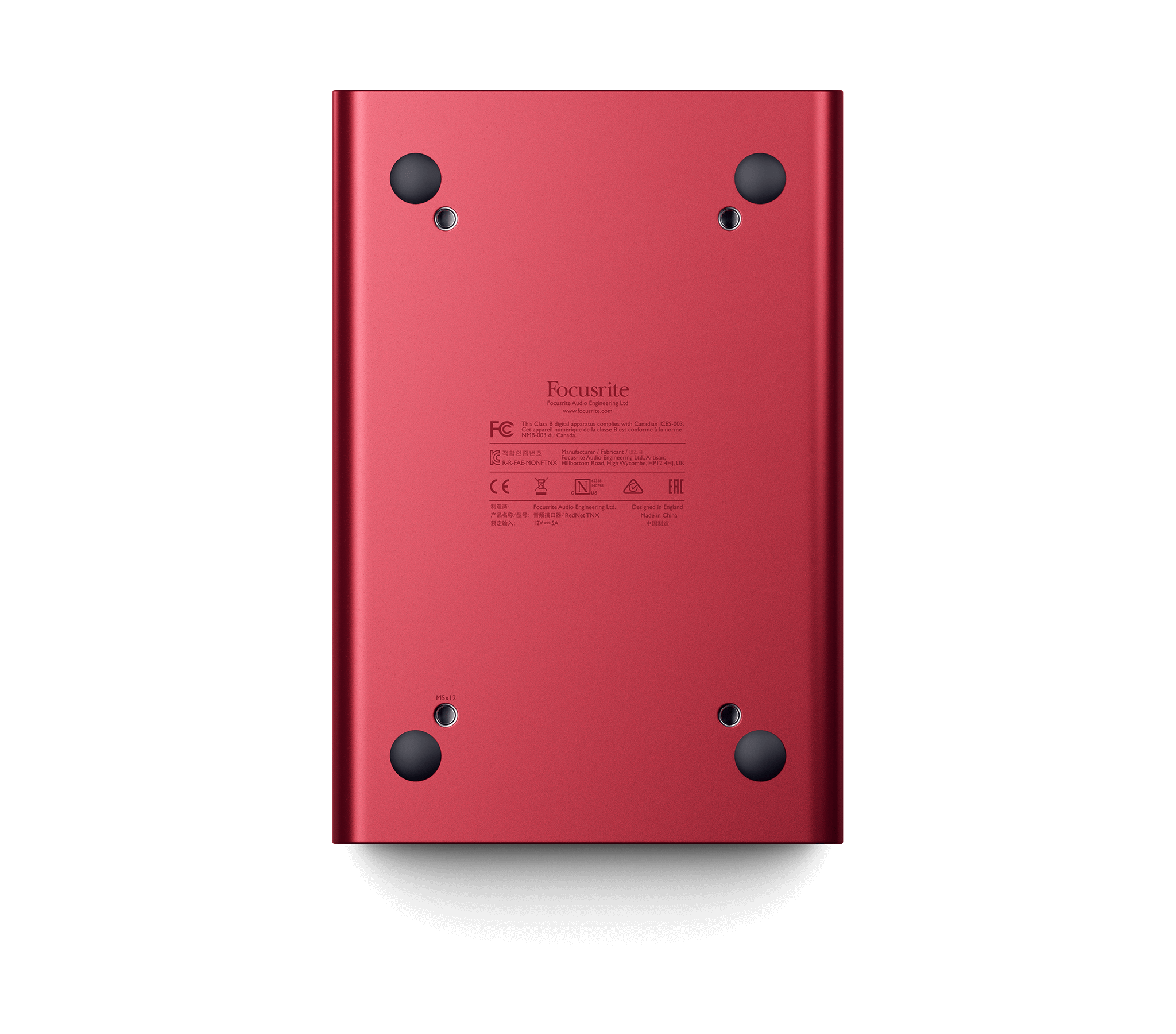

Au bas du , il y a quatre filets de vis exposés afin que vous puissiez boulonner votre appareil à une surface telle qu’un rack ou un support.
Pour monter votre , vous avez besoin de quatre vis M5 x 12 mm. Nous ne fournissons ni ne vendons ces vis, mais vous pouvez les acheter dans la plupart des quincailleries :
