Ces caractéristiques permettent de comparer votre ISA C8X avec d’autres appareils et de vous assurer qu’ils fonctionneront ensemble. Si vous ne connaissez pas ces caractéristiques, ne vous inquiétez pas, vous n’avez pas besoin de connaître ces informations pour utiliser votre ISA C8X avec la plupart des périphériques.
Dans la mesure du possible, nous mesurons tous les chiffres de performance en suivant AES17.
|
Fréquences d’échantillonnage prises en charge |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Résolution audio numérique |
24 bits |
|
Entrées microphone ISA |
|
|---|---|
|
Réponse en fréquences |
20 Hz-20 kHz (±0,4 dB) |
|
Plage dynamique (pondérée en A) |
117 dB |
|
THD + N |
-93 dB (0,0023 %) |
|
Bruit EIN (pondéré en A) |
-128 dB |
|
Niveau d’entrée maximum (au gain minimum) |
+16 dBu |
|
Plage de gain |
79 dB |
|
Impédance d’entrée |
800 Ω (Faible) 1,4 kΩ (ISA 110), 2,4 kΩ (Moyen) 7 kΩ (Élevé) |
|
Filtre passe-haut (HPF) |
Fréquence de coupure 75 Hz, 18 dB/Octave |
|
Insert d’envoi et retour |
|
|
Signal |
Symétrique |
|
Niveau de sortie maximal (Envoi) |
+16 dBu |
|
Niveau d'entrée maximal (Retour) |
+16 dBu |
|
Entrées Microphone |
|
|---|---|
|
Réponse en fréquences |
20 Hz-20 kHz (±0,1 dB) |
|
Plage dynamique (pondérée en A) |
116dB |
|
THD + N |
-100 dB (0,001 %) |
|
Bruit EIN (pondéré en A) |
-127dB |
|
Niveau d’entrée maximum (au gain minimum) |
+16dBu |
|
Plage de gain |
69 dB |
|
Impédance d’entrée |
3.2kΩ |
|
Entrées Ligne de niveau fixe |
|
|---|---|
|
Réponse en fréquences |
20Hz-20kHz (±0.05dB) |
|
Plage dynamique (pondérée en A) |
120dB |
|
THD + N |
<-105dB (0.00056%) |
|
Niveau d’entrée maximum (au gain minimum) |
+24dBu |
|
Impédance d’entrée |
20kΩ |
|
Entrées Instruments |
|
|---|---|
|
Réponse en fréquences |
20 Hz-20 kHz (±0,5 dB) |
|
Plage dynamique (pondérée en A) |
117dB |
|
THD + N |
-89dB (0.0036%) |
|
Niveau d’entrée maximum (au gain minimum) |
+15dBu |
|
Plage de gain |
79dB |
|
Impédance d’entrée |
Low: 400kΩ, High: 1.2MΩ |
|
Sorties Ligne |
|
|---|---|
|
Réponse en fréquences |
20Hz-20kHz (±0.02dB) |
|
Plage dynamique (pondérée en A) |
125dB |
|
THD + N |
-113dB (0.00023%) |
|
Niveau maximal de sortie |
+24 dBu |
|
Impédance de sortie |
200 Ω |
|
Sorties Casque |
|
|---|---|
|
Réponse en fréquences |
20Hz-20kHz (±0.1dB) |
|
Plage dynamique (pondérée en A) |
114 dB @ 33 Ω 116 dB @ 300 Ω 116 dB @ 600 Ω |
|
THD + N |
-102 dB @ 33 Ω -110 dB @ 300 Ω -110 dB @ 600 Ω |
|
Niveau maximal de sortie |
+8 dBu @ 33 Ω +11 dBu @ 300 Ω +11 dBu @ 600 Ω |
|
Puissance de sortie maximale |
130 mW @ 33 Ω 28 mW @ 300 Ω 14 mW @ 600 Ω |
|
Impédance de sortie |
3Ω |
|
Poids |
5,6 kg (12,13 lbs) |
|
Hauteur |
88 mm (3,46"/2U) |
|
Largeur |
482 mm (18.98") |
|
Profondeur |
325 mm/12,8" |

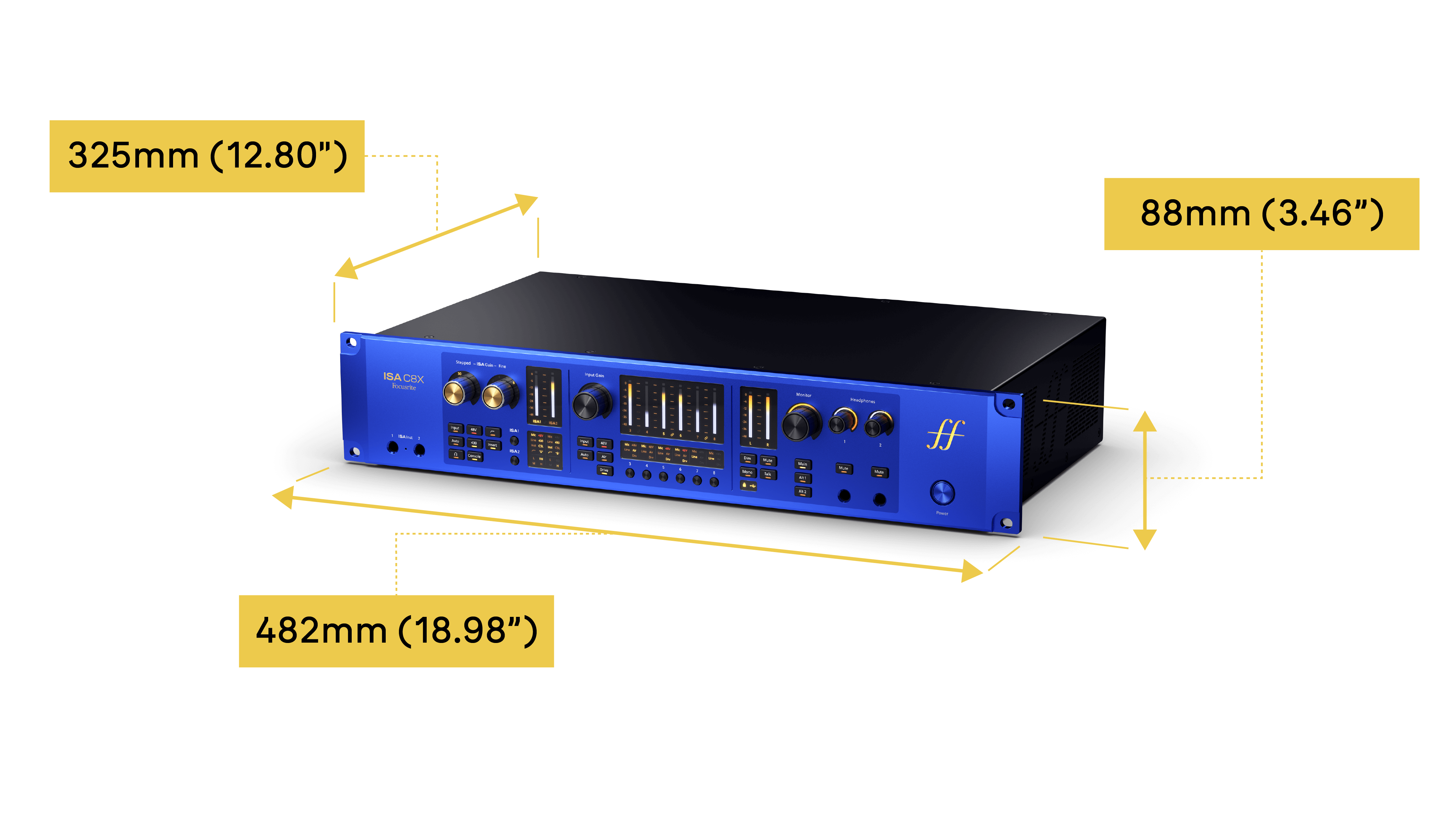

Schéma du ISA C8X avec ses dimensions.
|
Entrée STAN |
Entrée Sorties RCA S/PDIF et optiques S/PDIF |
Entrée Double ADAT |
|---|---|---|
|
1 |
Micro/Ligne/Inst 1 |
Micro/Ligne/Inst 1 |
|
2 |
Micro/Ligne/Inst 2 |
Micro/Ligne/Inst 2 |
|
3 |
Micro/Ligne 3 |
Micro/Ligne 3 |
|
4 |
Micro/Ligne 4 |
Micro/Ligne 4 |
|
5 |
Micro/Ligne 5 |
Micro/Ligne 5 |
|
6 |
Micro/Ligne 6 |
Micro/Ligne 6 |
|
7 |
Micro/Ligne 7 |
Micro/Ligne 7 |
|
8 |
Micro/Ligne 8 |
Micro/Ligne 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF G Coaxial ou optique, selon le mode S/PDIF . |
ADAT 1 (Port 1) |
|
12 |
S/PDIF D Coaxial ou optique, selon le mode S/PDIF . |
ADAT 2 (Port 1) |
|
13 |
ADAT 1 (Port 1) |
ADAT 3 (Port 1) |
|
14 |
ADAT 2 (Port 1) |
ADAT 4 (Port 1) |
|
15 |
ADAT 3 (Port 1) |
ADAT 5 (Port 1) |
|
16 |
ADAT 4 (Port 1) |
ADAT 6 (Port 1) |
|
17 |
ADAT 5 (Port 1) |
ADAT 7 (Port 1) |
|
18 |
ADAT 6 (Port 1) |
ADAT 8 (Port 1) |
|
19 |
ADAT 7 (Port 1) |
ADAT 1 (Port 2) |
|
20 |
ADAT 8 (Port 1) |
ADAT 2 (Port 2) |
|
21 |
ADAT 3 (Port 2) |
|
|
22 |
ADAT 4 (Port 2) |
|
|
23 |
ADAT 5 (Port 2) |
|
|
24 |
ADAT 6 (Port 2) |
|
|
25 |
ADAT 7 (Port 2) |
|
|
26 |
ADAT 8 (Port 2) |
|
Entrée STAN |
Entrée matériel |
|
|---|---|---|
|
mode ADAT : simple |
mode ADAT : double |
|
|
1 |
Micro/Ligne/Inst 1 |
Micro/Ligne/Inst 1 |
|
2 |
Micro/Ligne/Inst 2 |
Micro/Ligne/Inst 2 |
|
3 |
Micro/Ligne 3 |
Micro/Ligne 3 |
|
4 |
Micro/Ligne 4 |
Micro/Ligne 4 |
|
5 |
Micro/Ligne 5 |
Micro/Ligne 5 |
|
6 |
Micro/Ligne 6 |
Micro/Ligne 6 |
|
7 |
Micro/Ligne 7 |
Micro/Ligne 7 |
|
8 |
Micro/Ligne 8 |
Micro/Ligne 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF G Coaxial ou optique, selon le mode S/PDIF . |
ADAT 1 (Port 1) |
|
12 |
S/PDIF D Coaxial ou optique, selon le mode S/PDIF . |
ADAT 2 (Port 1) |
|
13 |
ADAT 1 (Port 1) |
ADAT 3 (Port 1) |
|
14 |
ADAT 2 (Port 1) |
ADAT 4 (Port 1) |
|
15 |
ADAT 3 (Port 1) |
ADAT 1 (Port 2) |
|
16 |
ADAT 4 (Port 1) |
ADAT 2 (Port 2) |
|
17 |
ADAT 3 (Port 2) |
|
|
18 |
ADAT 4 (Port 2) |
|
