Cette section couvre certains cas d’utilisation courants pour le ISA C8X. La plupart du temps, votre cas d’utilisation est une variante de ceux-ci et la façon dont vous utilisez votre ISA C8X reprend probablement certains principes.
Le C8X possède huit entrées analogiques pour connecter des microphones, des instruments ou des appareils de niveau Ligne.

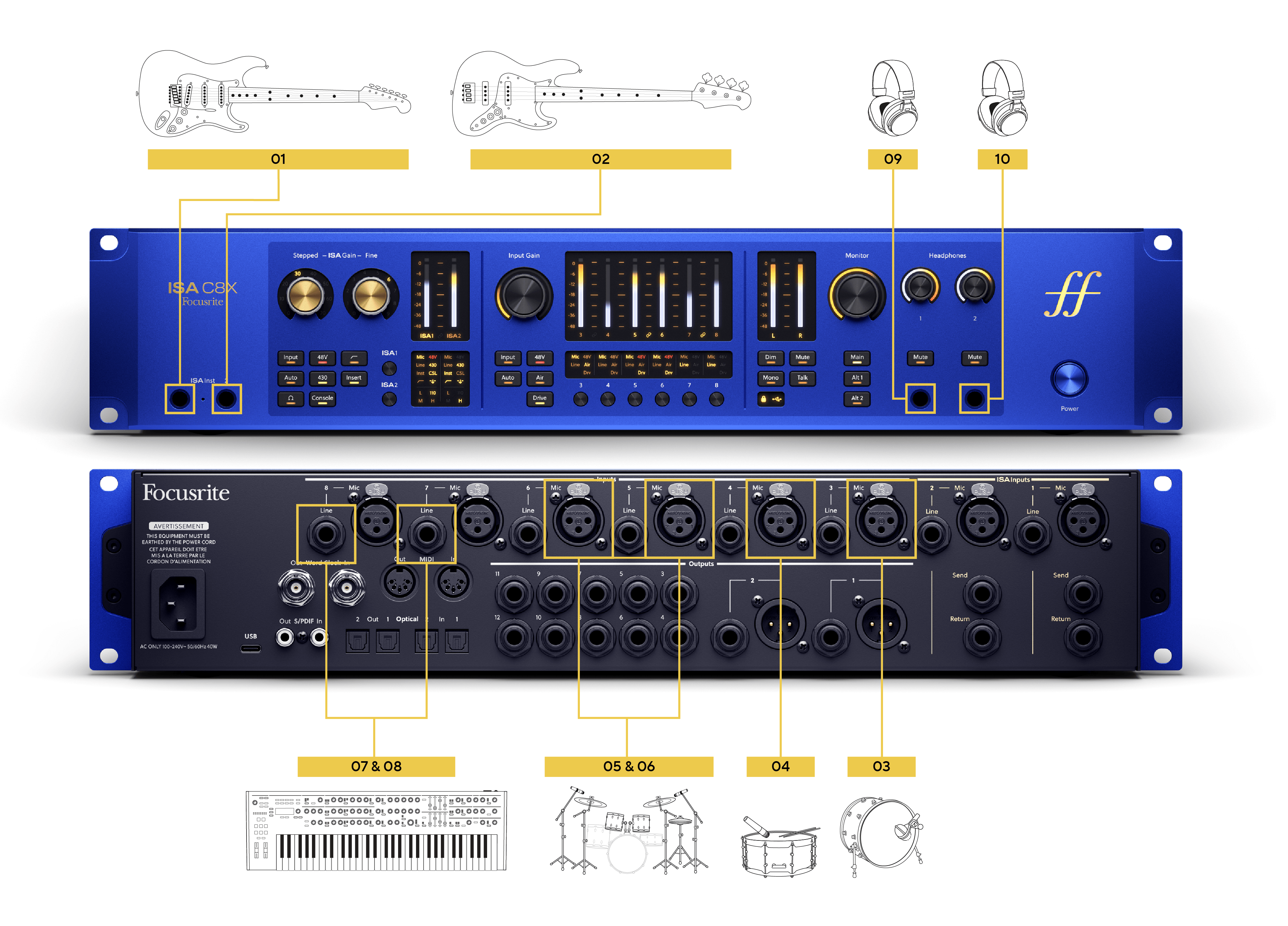

Le schéma suivant montre comment vous pouvez connecter diverses sources aux entrées analogiques.
-
Guitare – connectée directement à une entrée instrument jack 6,35 mm (1/4") de la façade.
-
Basse – connectée directement à une entrée instrument jack 6,35 mm (1/4") de la façade.
-
Micro pour grosse caisse - connecté à l'entrée Mic 3.
-
Microphone pour caisse claire – connecté à l'entrée Mic 4.
-
Microphone overhead gauche – connecté à l'entrée Mic 5.
Lorsque vous connectez une paire d'overheads comme celle-ci, selon votre technique de prise de son, il est souvent judicieux de lier les préamplis pour que les paramètres des deux canaux correspondent, voir Lier les préamplis.
-
Microphone overhead droit – connecté à l'entrée Mic 6.
-
Clavier/synthétiseur gauche – connecté à l'entrée Mic 7.
Lorsque vous connectez une source stéréo, comme un clavier, il est souvent judicieux de lier les préamplis, pour que les paramètres des deux canaux correspondent, voir Lier les préamplis.
-
Clavier/synthétiseur droit – connecté à l'entrée Mic 8.
-
Sortie casque 1
-
Sortie casque 2
Astuce
Dans cet exemple, nous avons connecté des instruments aux canaux 1 et 2 car seuls les préamplis ISA ont des entrées instrument.
Cependant, il peut être préférable de réserver les préamplis ISA à transformateur à d'autres instruments, tels que les microphones de chant ou les overheads de batterie, et d'utiliser les modes 430 Air et Console, ainsi que l'impédance commutable, pour mettre en valeur les éléments clés de votre mixage.
Dans ce cas, vous pouvez enregistrer vos pistes de guitare ou de basse en multipiste, utiliser un boîtier d’adaptation ou enregistrer via un ampli si vous souhaitez enregistrer des microphones via les entrées ISA. Par exemple,

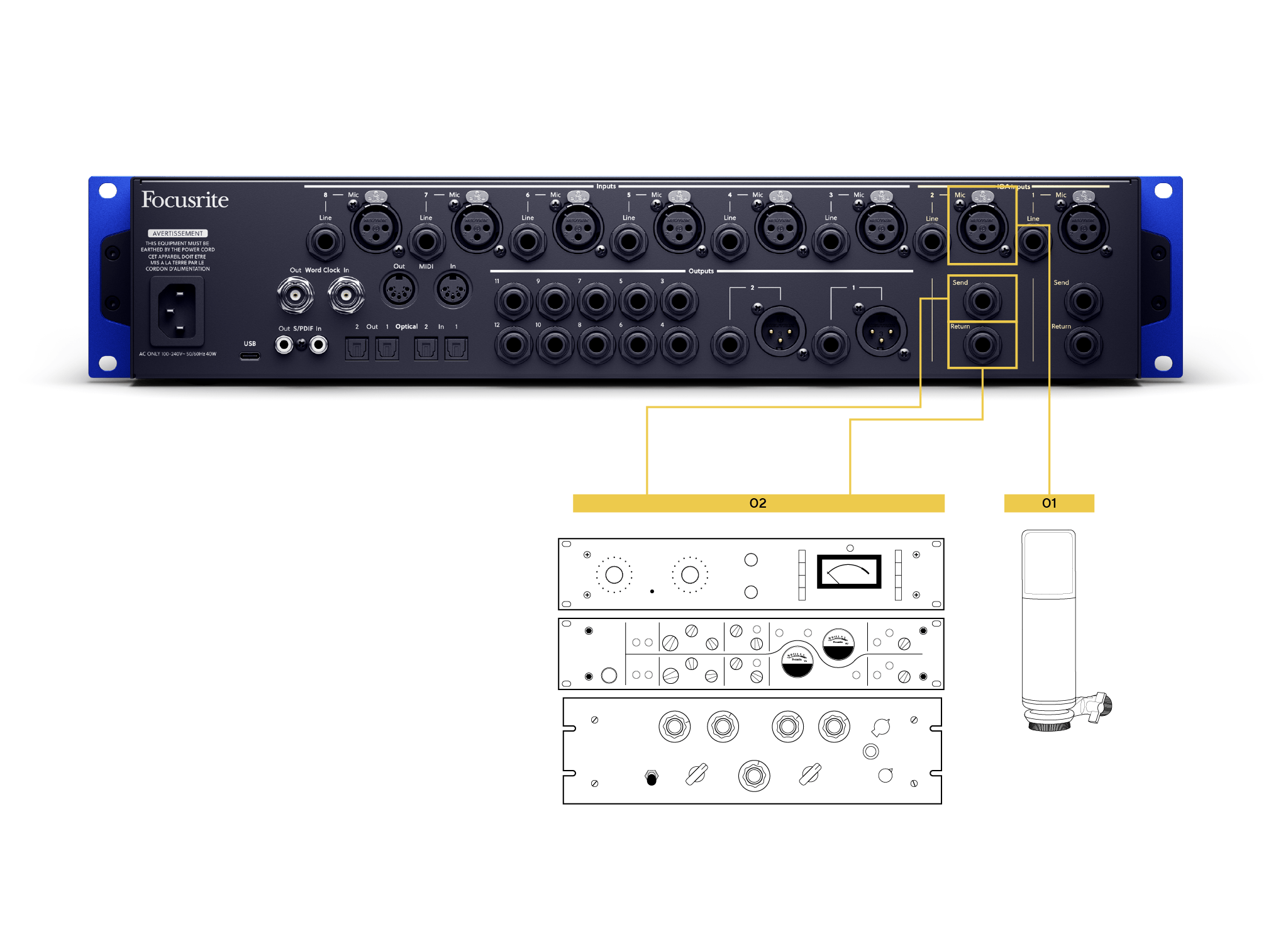

Le C8X est un excellent outil pour enregistrer des voix ; ses deux styles de préampli, les préamplis ISA et les canaux 3-8, vous offrent d'emblée deux sonorités différentes. De plus, chaque préampli dispose d'une série de commandes créatives que vous pouvez tester pendant l'enregistrement afin d'obtenir tout ce que vous souhaitez, qu'il s'agisse d'une voix claire et aérienne ou de sons saturés, chauds et rauques.
-
Voix 1 – Préampli ISA
L'utilisation des préamplis ISA vous offre une plage de gain énorme de 79 dB. Idéale pour enregistrer tout types de voix, qu'il s'agisse de voix puissantes, de voix douces et délicates, ou encore pour l'utilisation de microphones dynamiques, connus pour nécessiter des plages de gain élevées.
-
Filtre passe-haut – le filtre passe-haut élimine les bruits de fond et de manipulation afin d'éviter d'avoir à utiliser ensuite des plugins lors du mixage. Si vous enregistrez des voix avec d'autres instruments, ce filtre permet d'éliminer les basses fréquences du micro de chant. De même, une technique courante pour mettre votre chanteur à l'aise consiste à lui laisser tenir le micro.
-
430 Air – l'activation de 430 Air rehausse votre voix dans les fréquences moyennes-hautes et hautes, idéal pour laisser votre voix ressortir ou lui conférer une sonorité « aérienne ».
-
Insert – vous permet d'activer ou de désactiver le traitement en ligne dans votre chaîne de traitement vocal. Voir ci-dessous.
-
Impedance – avec quatre impédances à votre disposition, vous pouvez rapidement modifier les réglages pour adapter le son de votre voix. En général, les réglages à faible impédance vous permettent d'obtenir un son plus chaleureux, dans un style vintage, ou de réduire les aigus trop prononcés. Les réglages à haute impédance préservent davantage les hautes fréquences, ce qui permet à la voix de mieux ressortir.
-
Console – le mode Console variable vous permet d'apporter une touche subtile de chaleur analogique à vos voix.
-
-
Chaîne d’Insert – les inserts Envoi et Retour vous permettent d'ajouter des effets en ligne, tels que des compresseurs ou des égaliseurs, et d'activer ou de désactiver ces effets à l'aide du bouton d'insert afin de déterminer ce qui vous convient le mieux lors de l'enregistrement.
Le C8X dispose de deux connecteurs optiques d'entrée et de sortie qui, à 44,1 kHz et 48 kHz, vous offrent jusqu'à 16 entrées et sorties supplémentaires via ADAT.
Dans ces exemples, nous avons montré comment vous pouvez étendre le C8X avec des périphériques d'extension ADAT, ou une autre interface audio dotée d'entrées/sorties ADAT, pour enregistrer 24 canaux simultanément à l'aide des connexions ADAT double.

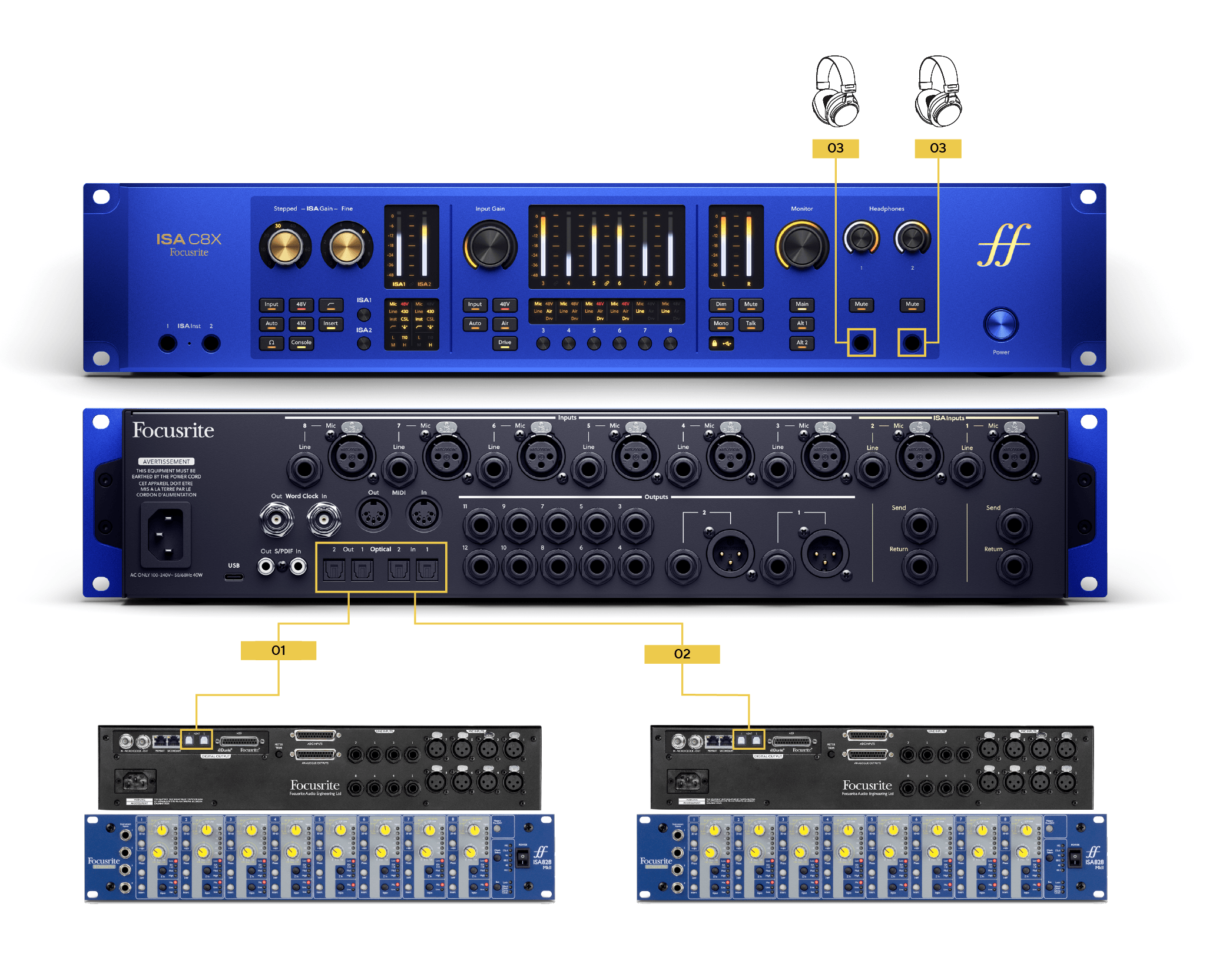

Ce premier exemple étend le C8X avec 16 préamplis ISA à transformateur en utilisant deux ISA 828 MkII équipés de cartes numériques ISA ADN8 en option. Vous disposez ainsi de 24 préamplis, dont 18ISA à transformateur et 6 autres sur le ISA C8X.
-
Connexion ADAT 1 :
-
Connectez la sortie optique 1 du périphérique ADAT A à l'entrée optique 1 du C8X.
-
-
Connexion ADAT 2 – connectez la sortie optique 1 du périphérique ADAT A à l'entrée optique 1 du C8X.
-
Connectez la sortie optique 1 du périphérique ADAT B à C8X's Optique En 2.
-
-
Envois casque ISA – les envois casque classiques du C8X

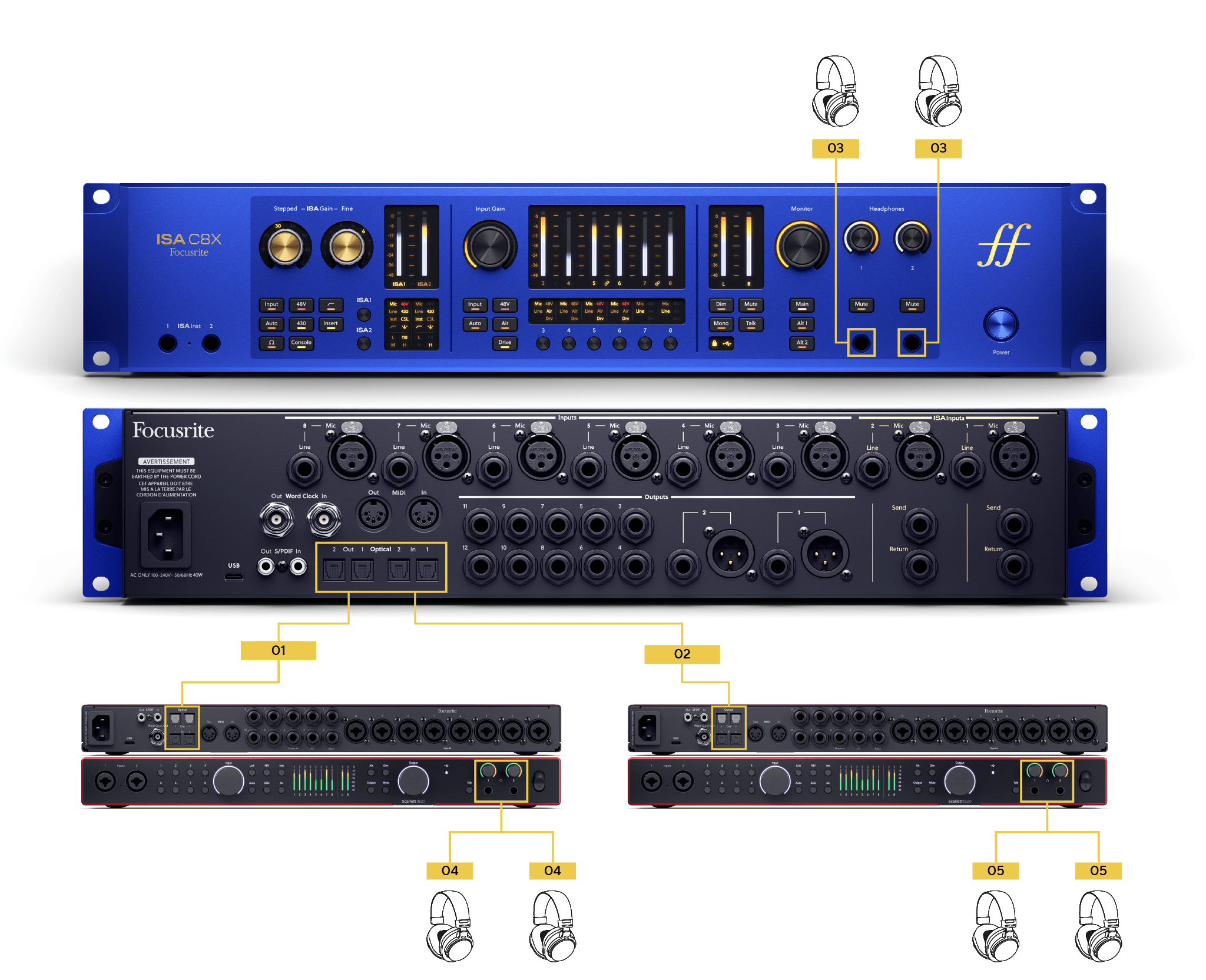

Dans ce deuxième exemple, des interfaces (peut-être une ancienne interface que vous avez mise à niveau) sont utilisées à la place de périphériques d'extension ADAT, ce qui vous offre des sorties casque supplémentaires. Dans ce cas précis, nous avons présenté deux interfaces Scarlett 18i20 4e Gen, mais vous pouvez utiliser n'importe quelle interface dotée d'entrées/sorties ADAT, même si le nombre de celles-ci peut varier. Si votre périphérique ADAT dispose d'entrées ADAT et de sorties casque, vous pouvez également l'utiliser pour étendre les mixages casque indépendants disponibles pour votre session.
-
Connexion ADAT 1 :
-
Connectez la sortie optique 1 du périphérique ADAT A à l'entrée optique 1 du C8X.
-
Connectez la sortie optique 1 du C8X à l'entrée optique 1 du C8X.
-
-
Connexion ADAT 2 :
-
Connectez la sortie optique 1 du périphérique ADAT B à l'entrée optique 1 du C8X.
-
Connectez la sortie optique 2 du C8X à l'entrée optique 1 du C8X.
-
-
Envois casque ISA – les envois casque classiques du C8X
En utilisant des connexions optiques bidirectionnelles, nous pouvons créer des mixages casque supplémentaires dans Focusrite Control 2 et envoyer ces mixages du C8X au périphérique ADAT et acheminer les mixages entrants vers les sorties casque du périphérique ADAT. Dans ce cas, nous avons jusqu'à six mixages casque indépendants.
-
Envois casque ADAT 1 et 2 – un mixage envoyé depuis le C8X via sa sortie ADAT vers la sortie casque du périphérique ADAT.
-
Envois casque ADAT 3 et 4 – un mixage envoyé depuis le C8X via sa sortie ADAT vers la sortie casque du périphérique ADAT.
Horloge
Lorsque vous connectez des appareils via une connexion numérique, vous devez vous assurer que tous les appareils sont synchronisés numériquement. Si vous ne synchronisez pas les appareils, il se peut que vous n'entendiez aucun son, ou que vous constatiez des parasites et des distorsions.
Dans le premier exemple, le moyen le plus simple serait d'utiliser des câbles d'horloge Word. Le C8X et les deux cartes ADN ISA disposent d'entrées et sorties d’horloge Word pour synchroniser leurs horloges internes.
Dans le deuxième exemple, le moyen le plus simple de synchroniser les trois périphériques serait de régler le ISA C8X sur Interne dans Focusrite Control 2 et de régler les deux Scarlett 18i20 sur l'horloge ADAT.
Pour plus d’informations, voir Source d’horloge.
Le ISA C8X dispose de 12 sorties et de trois groupes d’enceintes de monitoring personnalisables par l'utilisateur. Cette flexibilité vous permet le monitoring d’une gamme de formats allant du son stéréo à l'immersif 7.1.4.
Dans ces sections, nous avons couvert l'utilisation des sorties dans trois formats de monitoring courants. Dans tous les formats, vous pouvez utiliser la page Routing de Focusrite Control 2 pour configurer de nouveaux groupes de monitoring et basculer entre eux en appuyant sur un bouton.
-

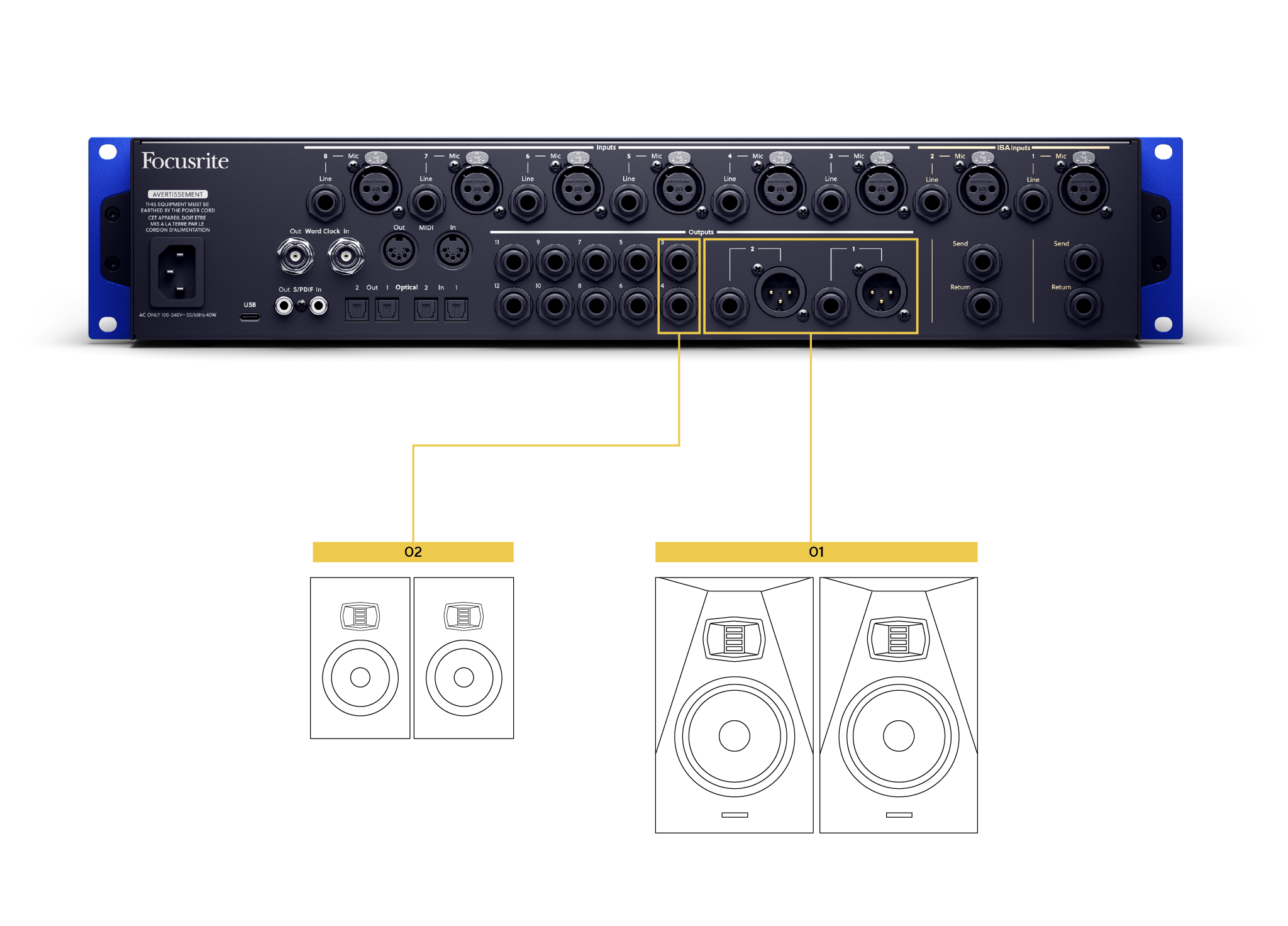

Stéréo, avec enceintes de monitoring alternatives
-
surround 7.1
-
immersif 7.1.4.
-
Sorties 1 et 2 – votre paire d’enceintes de monitoring principale, assignée au groupe de monitoring Main.
-
Sorties 3 et 4 – une paire d’enceintes de monitoring alternatives pour tester vos mixages. Assignée au groupe de monitoring Alt 1.
Astuce
Si vous n'utilisez que deux paires d’enceintes de monitoring, le C8X dispose de huit autres sorties que vous pourriez utiliser à d'autres fins. Par exemple, vous pourriez utiliser les sorties supplémentaires pour des envois d'effets et du matériel externe, ou connecter les sorties à un amplificateur casque.
En utilisant Focusrite Control 2, vous pouvez assigner divers mixages ou canaux de lecture à ces sorties pour ajouter des mixages casque indépendants supplémentaires.

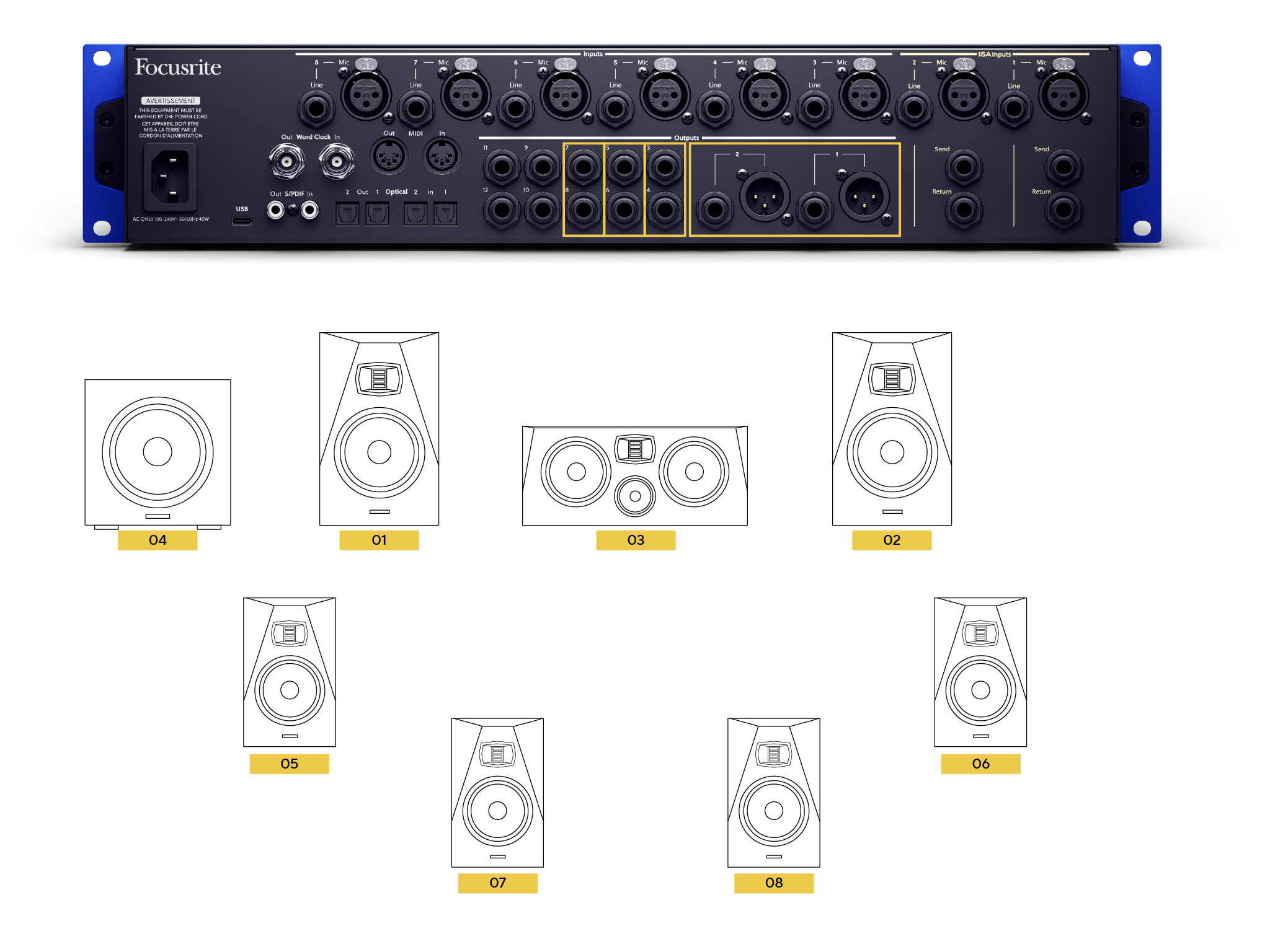

Cet exemple montre un système son surround 7.1 et la page Routing Focusrite Control 2 correspondante.
Connexions des haut-parleurs.
Page routing de Focusrite Control 2.
Ordre des canaux pour le son surround 7.1 :
-
Gauche (avant)
-
Droite (avant)
-
Haut-parleur central (Mono)
-
LFE (Effets basse fréquence) (Mono)
-
Surround gauche
-
Surround droit
-
Surround arrière gauche
-
Surround arrière droit

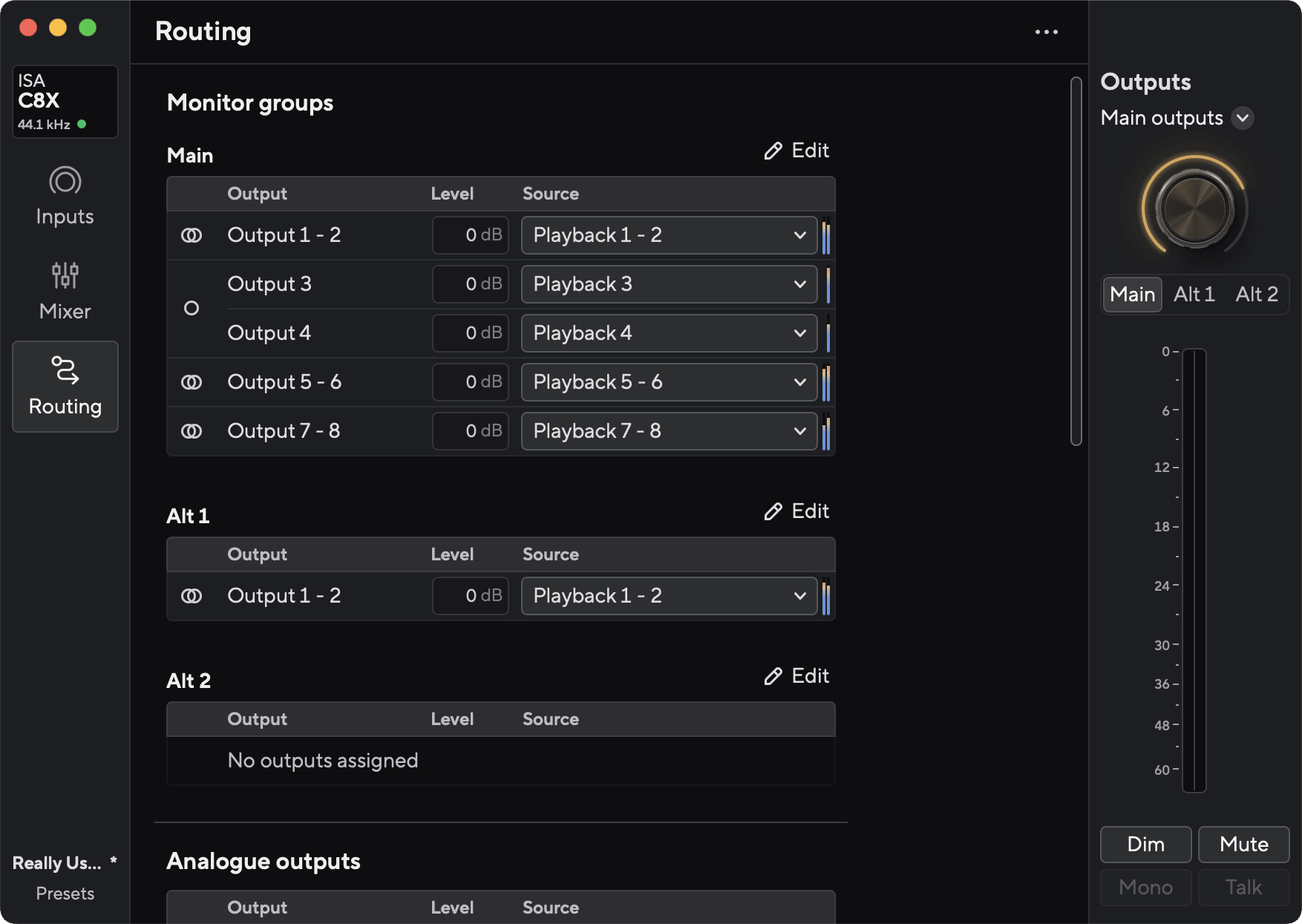

Dans la capture d'écran de Focusrite Control 2, les sorties 3 et 4 sont mono car elles envoient vers des haut-parleurs qui ne font pas partie d'une paire stéréo : le haut-parleur central et le haut-parleur LFE.
Important
La configuration d'un format de haut-parleurs surround ne se résume pas simplement à les installer et les connecter à Focusrite Control 2. Vous devez vous assurer que le logiciel que vous utilisez prend en charge le monitoring en son surround et qu'il est correctement configuré à cet effet. La plupart des STAN disposent d'une page de paramètres dédiée à la configuration de votre format de monitoring.
Les applications de mixage immersif courantes utilisent : des configurations d'enceintes 5.1.2, 5.1.4, 7.1.2 ou 7.1.4. Cet exemple montre un système immersif 7.1.4 et la page Routing du Focusrite Control 2 correspondante. Vous pouvez l'adapter à votre propre système en réduisant les canaux que vous utilisez.
Connexions des haut-parleurs.
Page routing de Focusrite Control 2.
Ordre des canaux pour le son surround 7.1 :
-
Gauche (avant)
-
Droite (avant)
-
Haut-parleur central
-
LFE (Effets basse fréquence)
-
Surround gauche
-
Surround droit
-
Surround arrière gauche
-
Surround arrière droit
-
Avant supérieur gauche
-
Avant supérieur droit
-
Arrière supérieur gauche
-
Arrière supérieur droit

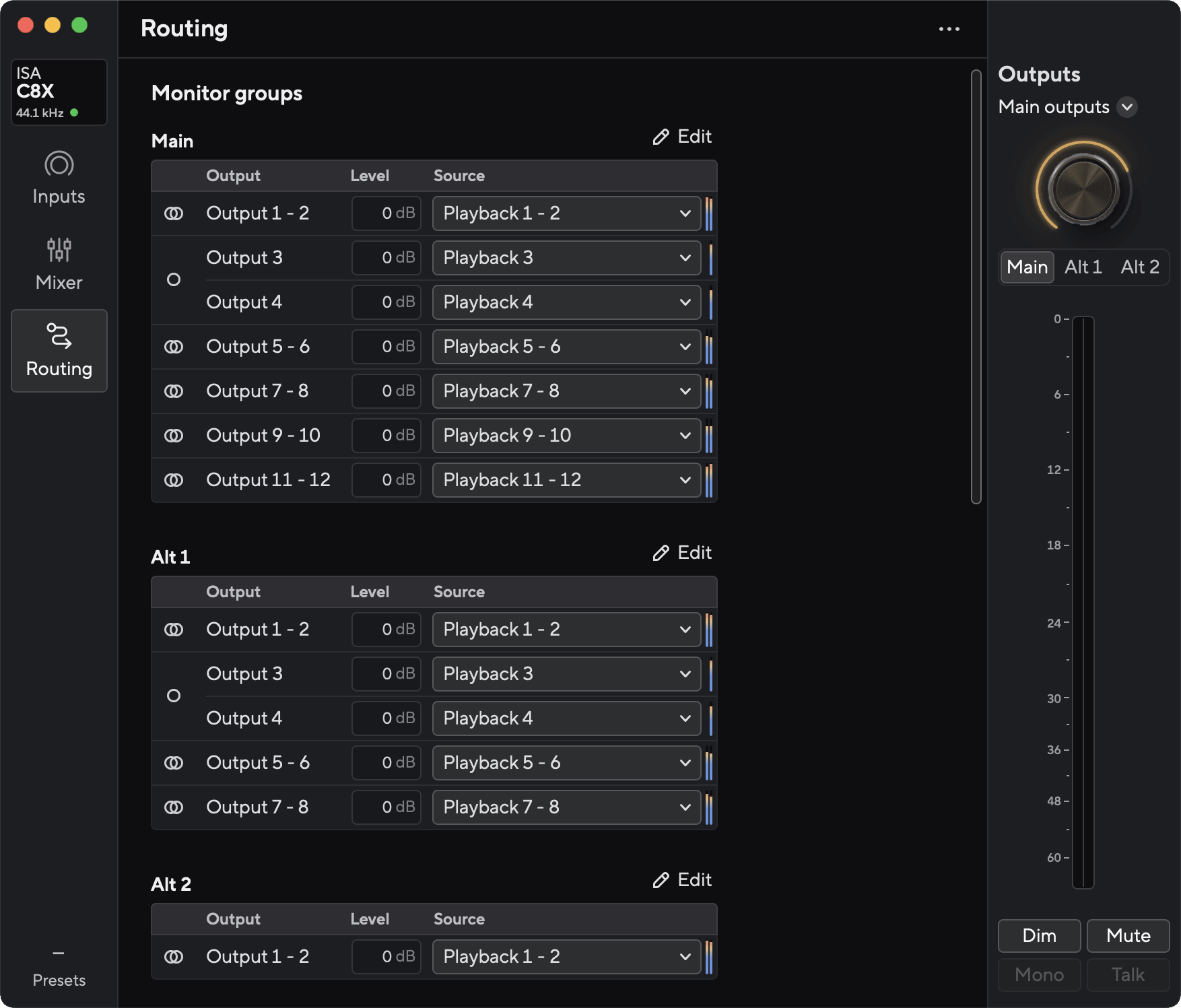

Dans la capture d'écran de Focusrite Control 2, nous avons également configuré les groupes de monitoring Alt 1 et Alt 2. Alt 1 dispose de tous les canaux d'un système son surround 7.1 et Alt 2 dispose d’une paire d’enceintes de monitoring stéréo.
Ces groupes de monitoring vous permettent :
-
L’utilisation de Main pour le monitoring en 7.1.4 de votre mixage immersif.
-
La vérification de votre mixage en son surround 7.1 en appuyant sur Alt 1.
-
La vérification de votre mixage en stereo en appuyant sur Alt 2. Lorsque vous utilisez le groupe de monitoring Alt 2, vous pouvez appuyer sur le bouton Mono pour vérifier votre mixage en Mono.
