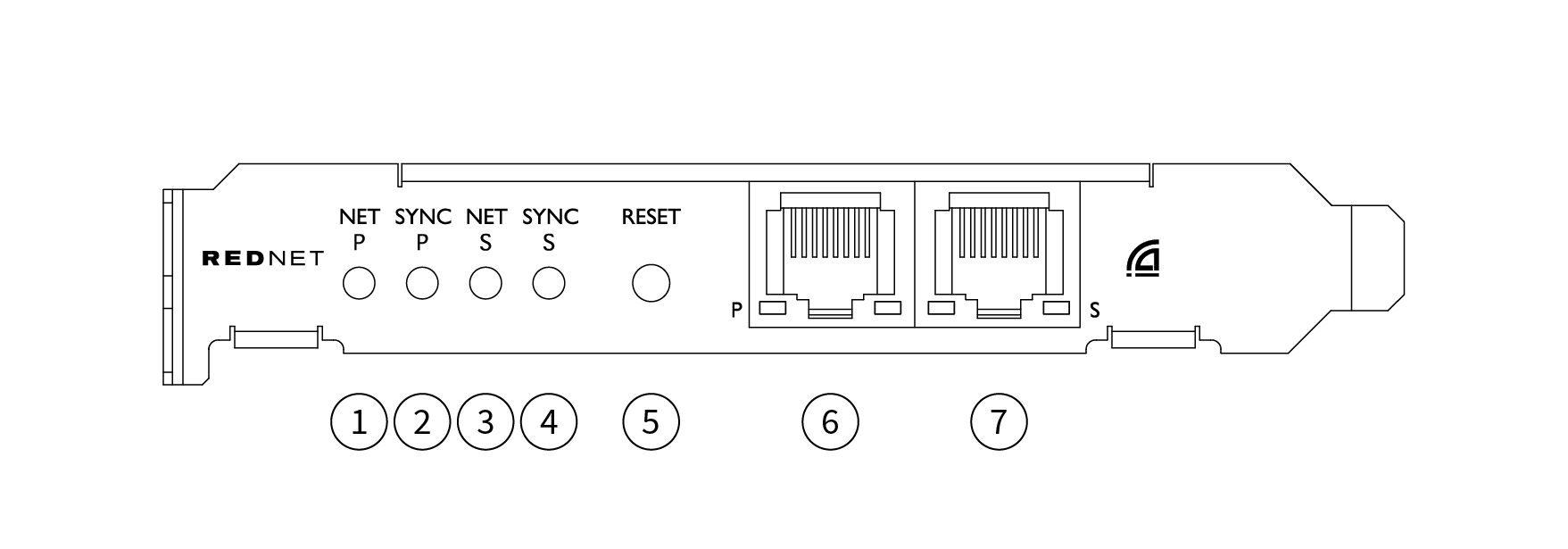

LED di stato Net P
LED multicolore. Si illumina in modalità commutata o ridondante:
-
Verde (fisso) – Collegamento primario attivo (DHCP)
-
Blu (fisso) – Collegamento primario attivo (IP statico)
-
Spento – Nessuna connessione di rete
-
-
LED di stato Sync P
LED multicolore. Si illumina in modalità commutata o ridondante:
-
Blu (fisso) – Conferma che si tratta di un dispositivo Dante PTP leader ; viene impostato (tramite il controller Dante ) per generare il clock Dante che verrà utilizzato da altre unità.
-
Verde (fisso) – Conferma si tratta di un dispositivo Dante PTP follower ; si sincronizza con il clock incorporato nel flusso di bit Dante in entrata.
-
Rosso (fisso) – Nessuna sincronizzazione PTP.
-
-
LED di stato Net S
LED multicolore:
-
Verde (fisso) – Collegamento secondario attivo (DHCP)
-
Blu (fisso) – Collegamento secondario attivo (IP statico)
-
Spento – Nessuna connessione di rete
-
Viola (fisso) – Indica che è in modalità commutata
-
-
LED di stato Sync S
LED multicolore. Si illumina solo in modalità Ridondante:
-
Blu (fisso) – Conferma che si tratta di un dispositivo Dante PTP leader ; viene impostato (tramite il controller Dante ) per generare il clock Dante che verrà utilizzato da altre unità.
-
Verde (fisso) – Conferma si tratta di un dispositivo Dante PTP follower ; si sincronizza con il clock incorporato nel flusso di bit Dante in entrata.
-
Spento – Nessuna connessione di rete
-
Viola (fisso) – Indica che è in modalità commutata
-
-
Interruttore di reset
Elimina la configurazione corrente (nome, configurazione IP, ecc.). Tienilo premuto per sette secondi per riportare allo stato predefinito con l'impostazione DHCP.
Quando viene premuto, i LED del pannello frontale si illuminano in sequenza a intervalli di un secondo. Tutti i LED lampeggeranno per altri tre secondi, dopodiché si resetta.
-
Porta di rete primaria
Connettore RJ45 per la rete Dante . Usa cavi di rete schermati Cat. 5e o superiori per collegare allo switch di rete Ethernet.
In prossimità di entrambe le prese di rete sono posizionati dei LED che si illuminano per indicare una connessione di rete e un'attività di rete valide.
-
Porta di rete secondaria
Connessione di rete Dante secondaria in cui vengono utilizzati due collegamenti Ethernet indipendenti (modalità ridondante) oppure una porta aggiuntiva su un interruttore di rete integrato sulla rete primaria (modalità commutata). La modalità di funzionamento è impostata tramite Dante Controller.
La rete Dante può essere visualizzata o controllata tramite una delle porte.
