Prima di iniziare l'installazione della scheda RedNet PCIeNX, devi spegnere e scollegare l'alimentazione di rete del tuo computer. Il collegamento a caldo NON è supportato.
Occorre consentire il raffreddamento del computer prima di iniziare l'installazione.
Per le istruzioni su come installare la scheda PCIe, consulta il manuale tecnico del tuo computer.
Le scariche elettrostatiche (ESD) possono danneggiare irreversibilmente il prodotto. Durante l'installazione della scheda è necessario osservare le seguenti precauzioni ESD:
-

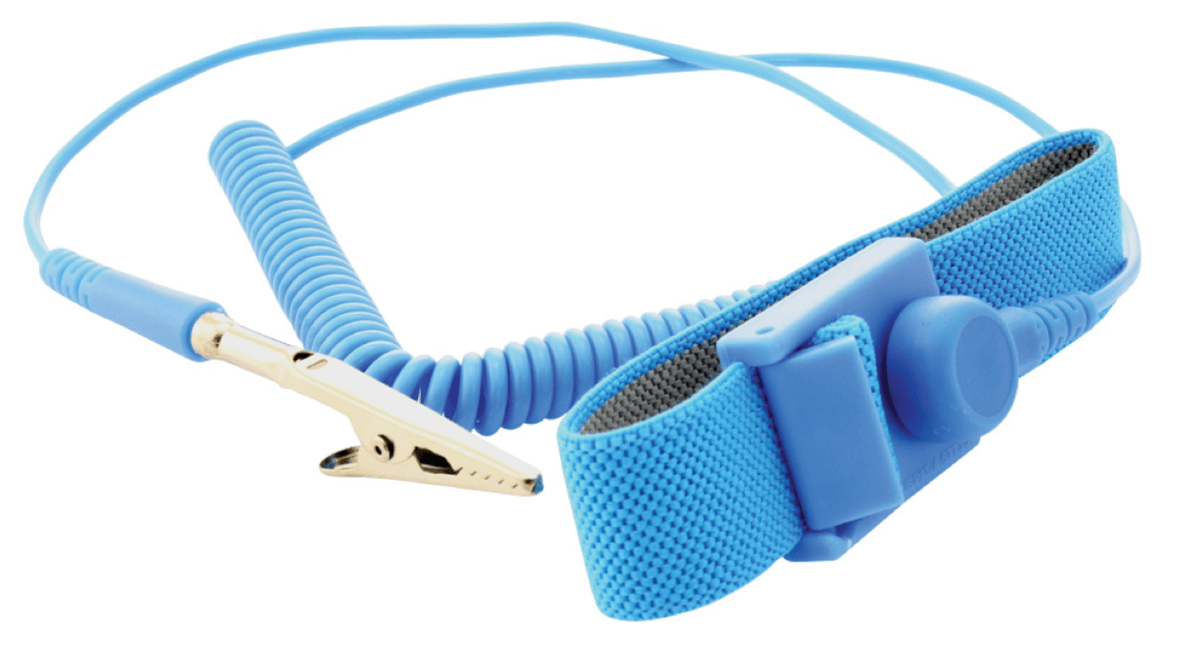

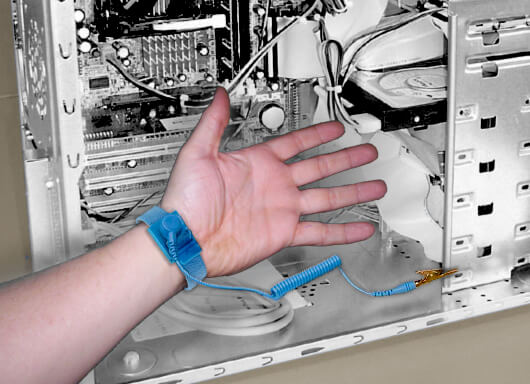

Indossa un braccialetto ESD collegato a una superficie non verniciata dello chassis del computer. Il cinturino deve aderire perfettamente alla pelle per garantire un collegamento affidabile.
-
Conserva la scheda PCIeNX nel suo sacchetto ESD fino a quando è necessario.
-
Afferra la scheda solo dai bordi o dal pannello frontale; evita di toccare i componenti.
-
Non toccare i contatti del connettore del bordo della scheda PCIe.
-
Se non hai un braccialetto ESD, tocca sempre una superficie non verniciata dello chassis del computer prima di maneggiare la scheda.
-
Evita di camminare sulle aree coperte da moquette durante l'installazione
|
|
|
Puoi scaricare tutto il software necessario per un sistema RedNet dal sito web Focusrite dopo aver registrato RedNet PCIeNX all'indirizzo: focusrite.com/register.
Puoi controllare le funzioni di RedNet da RedNet Control e definire il routing nel Controller Dante.
Per scaricare il Controller Dante vai su: audinate.com. Dopo esserti registrato, puoi scaricare e installare l'applicazione.
La scheda di registrazione del prodotto fornita con il tuo dispositivo RedNet contiene un codice di convalida che devi inserire nell'area di registrazione.
Segui le istruzioni riportate sulla scheda per registrare il prodotto e scaricare RedNet Control 2 e il software associato.
Dopo il download, puoi installare l'applicazione RedNet Control 2. A questo punto segui tutte le istruzioni sullo schermo.
Chiunque può scaricare RedNet Control in qualsiasi momento da downloads.focusrite.com/focusrite-pro.
Ti consigliamo di accendere i componenti di un sistema RedNet come segue:
-
Accendi l'interruttore(i) Gigabit
-
Accendi tutte le unità RedNet della rete
-
Avvia il computer host
Una volta che il computer ha terminato l'avvio, apri RedNet Control 2.
Ti raccomandiamo di effettuare tutte le connessioni Ethernet del tuo sistema Dante con cavi CAT 6 STP.
Nota
Il sito RedNet PCIeNX include una porta Ethernet "virtuale" per consentire il passaggio dei dati di controllo ai dispositivi di Ingresso/Uscita RedNet remoti. Non è quindi necessario collegare altre porte di rete del computer alla rete Dante.

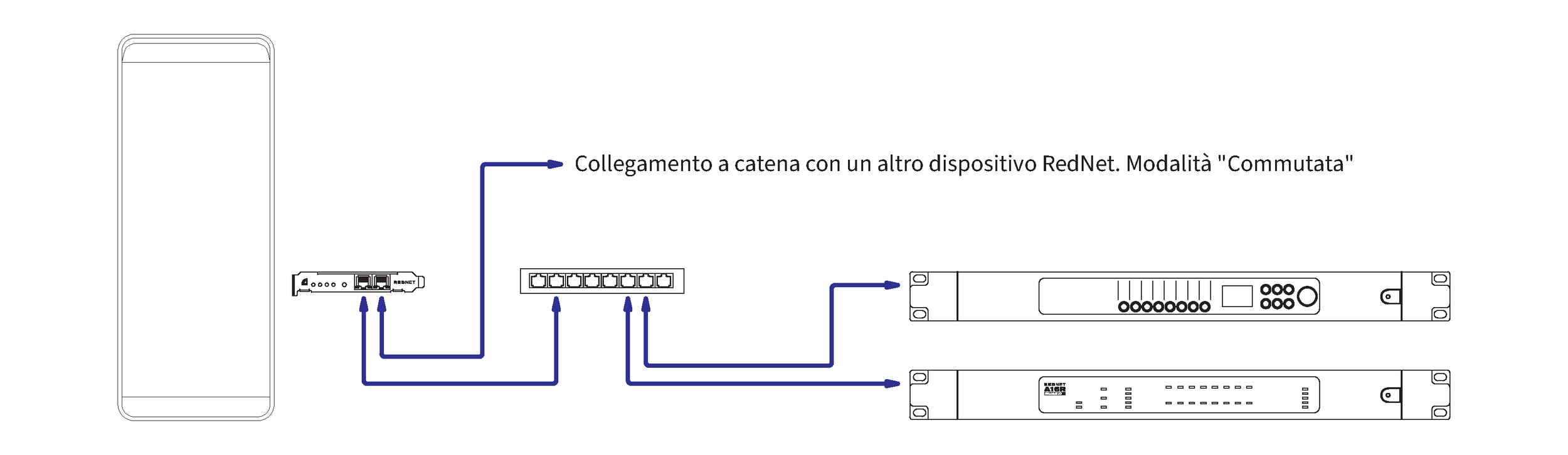

Questa configurazione richiede un solo interruttore di rete gigabit:
-
Collega la porta della scheda primaria RedNet PCIeNX all'interruttore gigabit
-
Collega le porte Ethernet di ogni interfaccia di Ingresso/Uscita RedNet del sistema alle porte dell'interruttore gigabit.

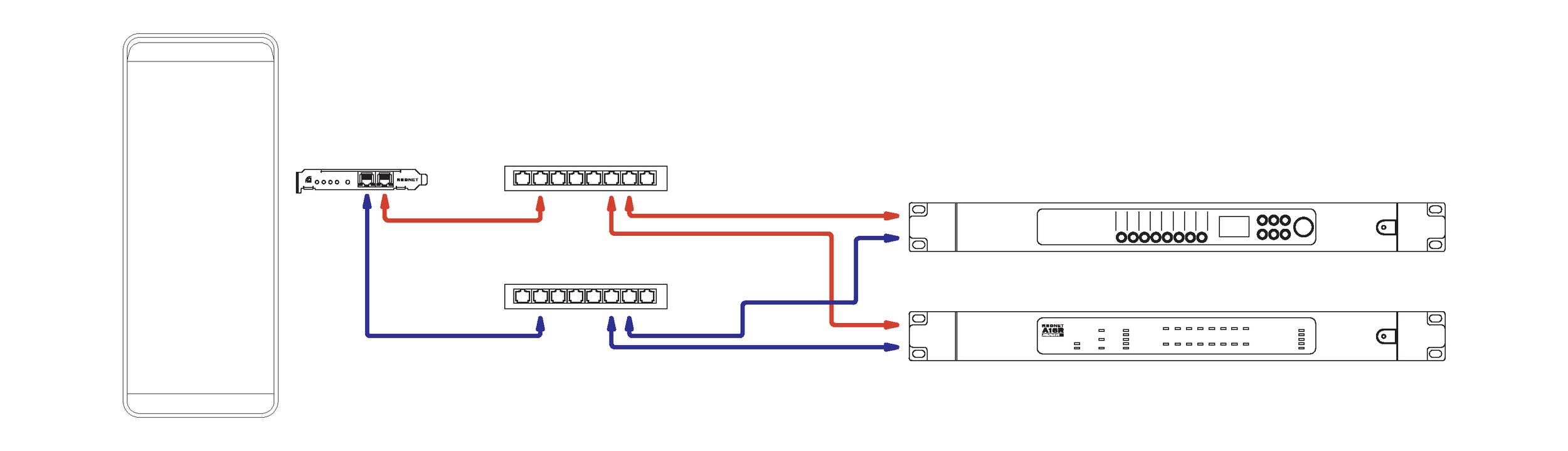

Puoi utilizzare una rete ridondante per i dispositivi RedNet con porte di rete primarie e secondarie. Se la rete primaria non funziona, la trasmissione audio passa senza interruzioni alla rete secondaria. Questa configurazione ridondante si trova spesso nelle applicazioni live e di trasmissione.
Una rete ridondante richiede almeno due interruttori di rete:
-
Collega la porta primaria della scheda RedNet PCIeNX all'interruttore di rete primario
-
Collega la porta secondaria della scheda RedNet PCIeNX all'interruttore di rete secondario
-
Collega le porte primarie e secondarie dell'altro(i) dispositivo(i) Dante rispettivamente agli interruttori di rete primari e secondari di ciascun dispositivo
Nota
Non effettuare alcun collegamento tra gli interruttori di rete primari e secondari.
